MITSUBISHI LANCER 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно-измерительные приборы

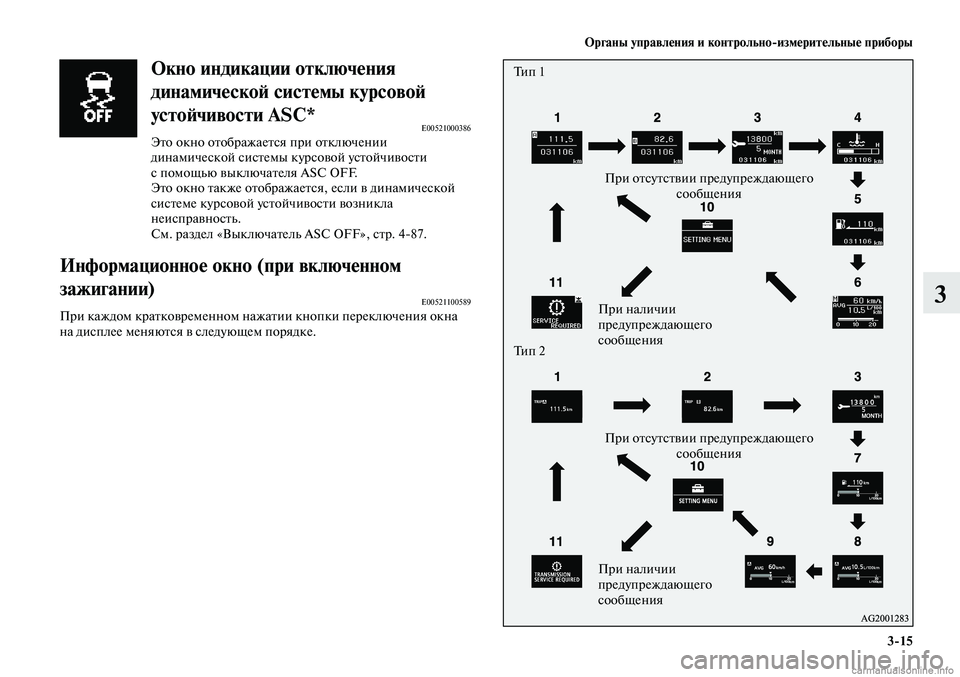

3-15
3
Окно индикации отключения
динамической системы курсовой
устойчивости ASC*
E00521000386Это окно отображается при отключении
динамической системы курсовой устойчивости
с помощью выключателя ASC OFF.
Это окно также отображается, если в динамической
системе курсовой устойчивости возникла
неисправность.
См. раздел «Выключатель ASC OFF», стр. 4-87.
Информационное окно (при включенном
зажигании)
E00521100589При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке. Тип 1
При отсутствии предупреждающего сообщения
При наличии
предупреждающего
сообщения При отсутствии предупреждающего сообщения
При наличии
предупреждающего
сообщения
Тип 2

Органы управления и контрольно-измерительные приборы

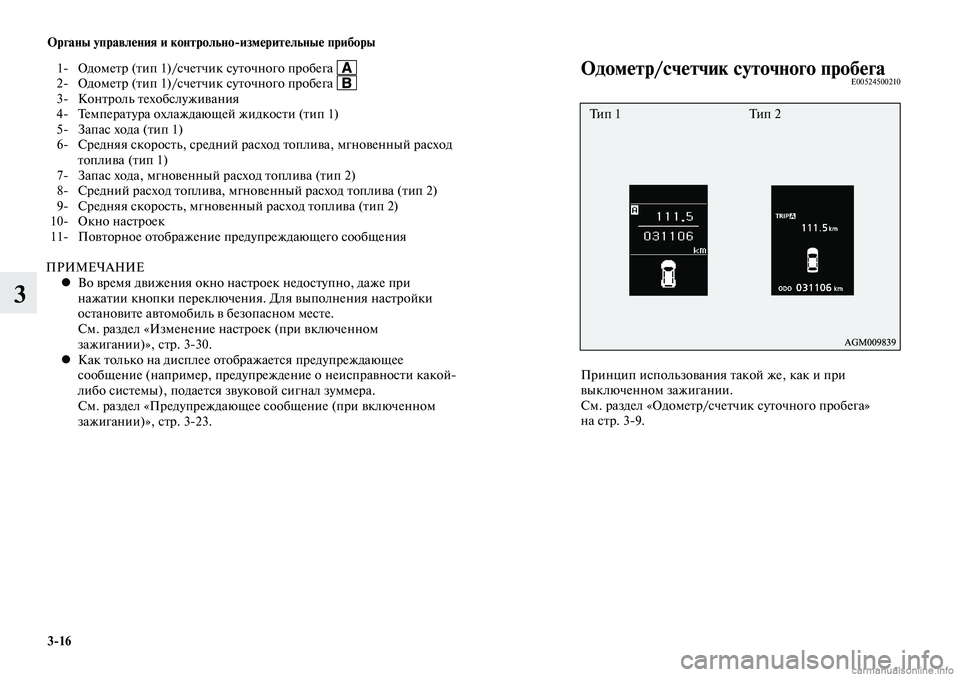

3-16
3
1- Одометр (тип 1)/счетчик суточного пробега 2- Одометр (тип 1)/счетчик суточного пробега 3- Контроль техобслуживания
4- Температура охлаждающей жидкости (тип 1)
5- Запас хода (тип 1)
6- Средняя скорость, средний расход топлива, мгновенный расход
топлива (тип 1)
7- Запас хода, мгновенный расход топлива (тип 2)
8- Средний расход топлива, мгновенный расход топлива (тип 2)
9- Средняя скорость, мгновенный расход топлива (тип 2)
10- Окно настроек
11- Повторное отображение предупреждающего сообщения
ПРИМЕЧАНИЕ Во время движения окно настроек недоступно, даже при

•
нажатии кнопки переключения. Для выполнения настройки
остановите автомобиль в безопасном месте.
См. раздел «Изменение настроек (при включенном
зажигании)», стр. 3-30.
Как только на дисплее отображается предупреждающее

•
сообщение (например, предупреждение о неисправности какой-
либо системы), подается звуковой сигнал зуммера.
См. раздел «Предупреждающее сообщение (при включенном
зажигании)», стр. 3-23.
Одометр/счетчик суточного пробегаE00524500210
Принцип использования такой же, как и при
выключенном зажигании.
См. раздел «Одометр/счетчик суточного пробега»
на стр. 3-9.
Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы

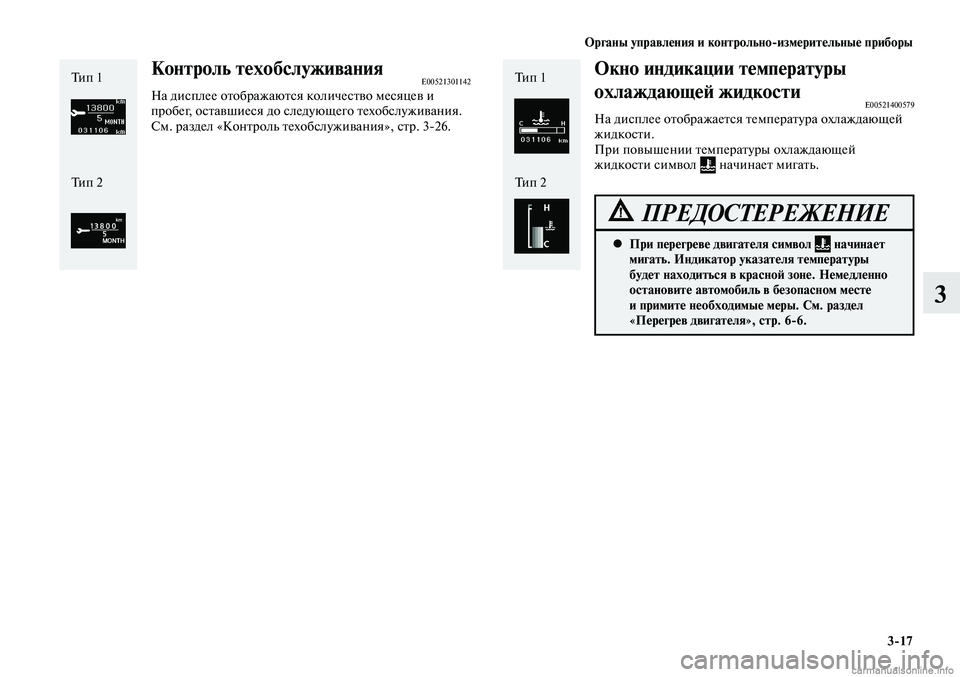

3-17
3
Окно индикации температуры
охлаждающей жидкости
E00521400579На дисплее отображается температура охлаждающей
жидкости.
При повышении температуры охлаждающей
жидкости символ
начинает мигать.
Контроль техобслуживанияE00521301142На дисплее отображаются количество месяцев и
пробег, оставшиеся до следующего техобслуживания.
См. раздел «Контроль техобслуживания», стр. 3-26.
При перегреве двигателя символ

• начинает
мигать. Индикатор указателя температуры
будет находиться в красной зоне. Немедленно
остановите автомобиль в безопасном месте
и примите необходимые меры. См. раздел
«Перегрев двигателя», стр. 6-6.
ПРЕДОСТЕРЕЖЕНИЕ
Тип 1
Тип 2 Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы

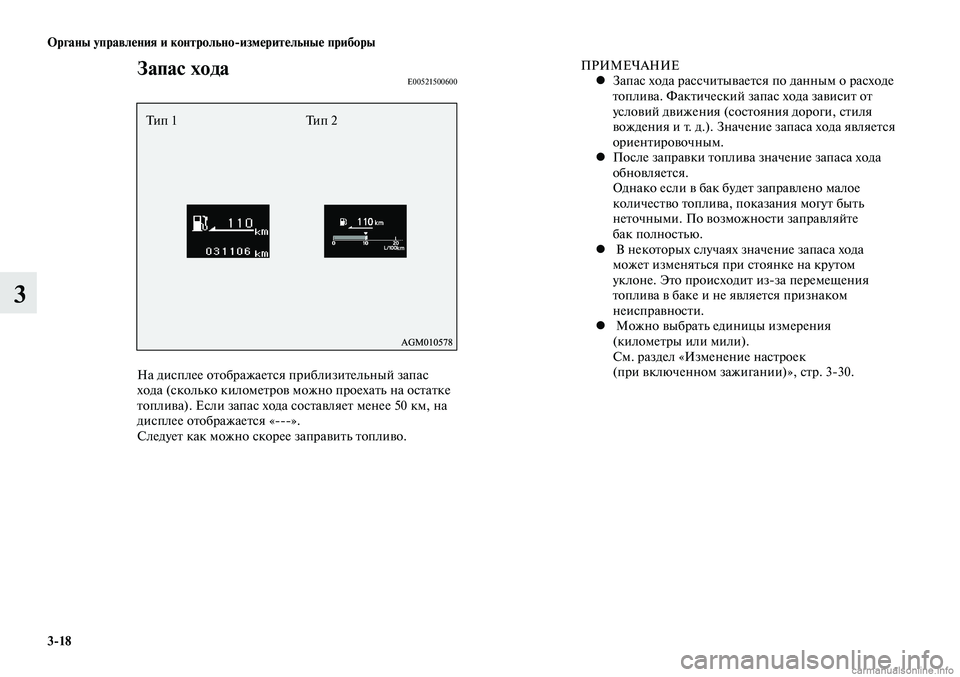

3-18
3
ПРИМЕЧАНИЕЗапас хода рассчитывается по данным о расходе

•
топлива. Фактический запас хода зависит от
условий движения (состояния дороги, стиля
вождения и т. д.). Значение запаса хода является
ориентировочным.
После заправки топлива значение запаса хода

•
обновляется.
Однако если в бак будет заправлено малое
количество топлива, показания могут быть
неточными. По возможности заправляйте
бак полностью.
В некоторых случаях значение запаса хода

•
может изменяться при стоянке на крутом
уклоне. Это происходит из-за перемещения
топлива в баке и не является признаком
неисправности.
Можно выбрать единицы измерения

•
(километры или мили).
См. раздел «Изменение настроек
(при включенном зажигании)», стр. 3-30.Запас ходаE00521500600
На дисплее отображается приблизительный запас
хода (сколько километров можно проехать на остатке
топлива). Если запас хода составляет менее 50 км, на
дисплее отображается «---».
Следует как можно скорее заправить топливо.
Тип 1 Тип 2

Органы управления и контрольно-измерительные приборы
3-19
3

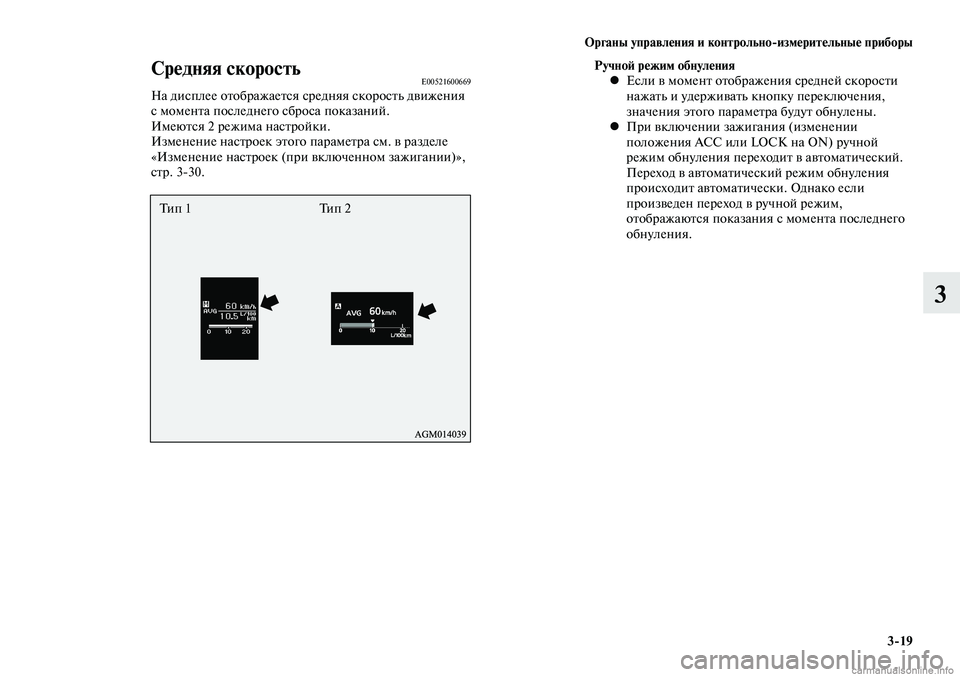

Средняя скоростьE00521600669На дисплее отображается средняя скорость движения
с момента последнего сброса показаний.
Имеются 2 режима настройки.
Изменение настроек этого параметра см. в разделе
«Изменение настроек (при включенном зажигании)»,
стр. 3-30.
Тип 1Тип 2 Ручной режим обнуления
Если в момент отображения средней скорости

•
нажать и удерживать кнопку переключения,
значения этого параметра будут обнулены.
При включении зажигания (изменении

•
положения ACC или LOCK на ON) ручной
режим обнуления переходит в автоматический.
Переход в автоматический режим обнуления
происходит автоматически. Однако если
произведен переход в ручной режим,
отображаются показания с момента последнего
обнуления.

Органы управления и контрольно-измерительные приборы

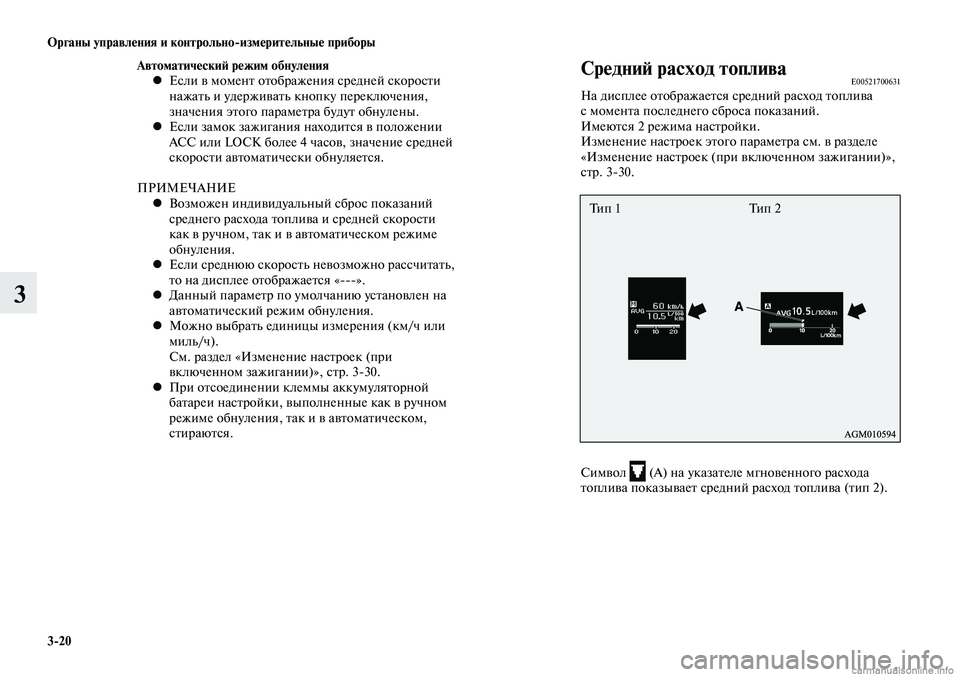

3-20
3
Автоматический режим обнуленияЕсли в момент отображения средней скорости

•
нажать и удерживать кнопку переключения,
значения этого параметра будут обнулены.
Если замок зажигания находится в положении

•
АСС или LOCK более 4 часов, значение средней
скорости автоматически обнуляется.
ПРИМЕЧАНИЕ Возможен индивидуальный сброс показаний

•
среднего расхода топлива и средней скорости
как в ручном, так и в автоматическом режиме
обнуления.
Если среднюю скорость невозможно рассчитать,

•
то на дисплее отображается «---».
Данный параметр по умолчанию установлен на

•
автоматический режим обнуления.
Можно выбрать единицы измерения (км/ч или

•
миль/ч).
См. раздел «Изменение настроек (при
включенном зажигании)», стр. 3-30.
При отсоединении клеммы аккумуляторной

•
батареи настройки, выполненные как в ручном
режиме обнуления, так и в автоматическом,
стираются.Средний расход топливаE00521700631На дисплее отображается средний расход топлива
с момента последнего сброса показаний.
Имеются 2 режима настройки.
Изменение настроек этого параметра см. в разделе
«Изменение настроек (при включенном зажигании)»,
стр. 3-30.
Тип 1 Тип 2
Символ
(А) на указателе мгновенного расхода
топлива показывает средний расход топлива (тип 2).

Органы управления и контрольно-измерительные приборы

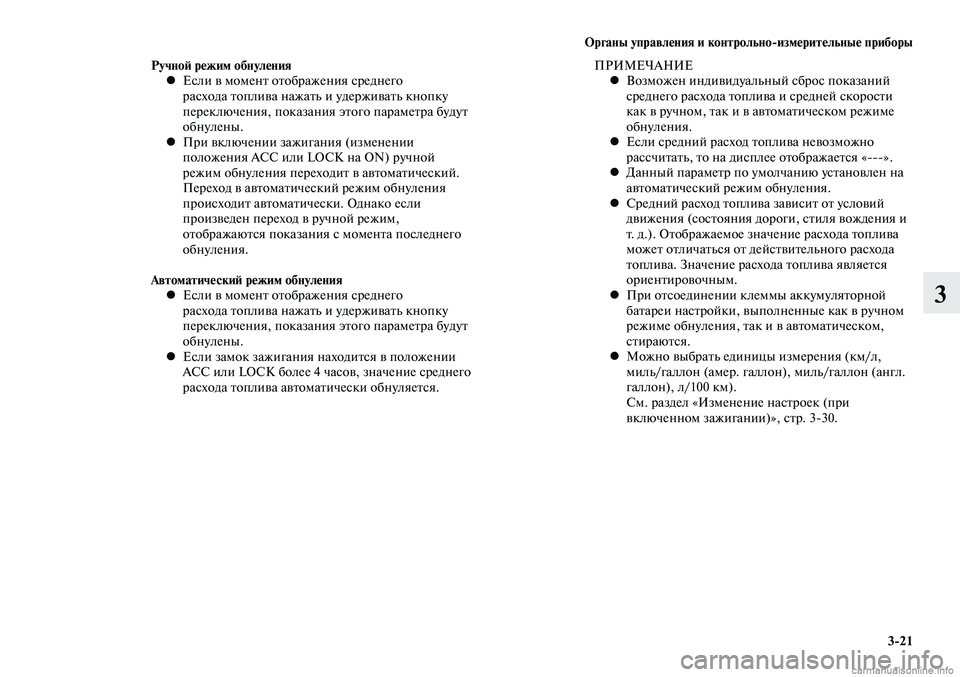

3-21
3
Ручной режим обнуленияЕсли в момент отображения среднего

•
расхода топлива нажать и удерживать кнопку
переключения, показания этого параметра будут
обнулены.
При включении зажигания (изменении

•
положения ACC или LOCK на ON) ручной
режим обнуления переходит в автоматический.
Переход в автоматический режим обнуления
происходит автоматически. Однако если
произведен переход в ручной режим,
отображаются показания с момента последнего
обнуления.
Автоматический режим обнуления Если в момент отображения среднего

•
расхода топлива нажать и удерживать кнопку
переключения, показания этого параметра будут
обнулены.
Если замок зажигания находится в положении

•
АСС или LOCK более 4 часов, значение среднего
расхода топлива автоматически обнуляется. ПРИМЕЧАНИЕ
Возможен индивидуальный сброс показаний

•
среднего расхода топлива и средней скорости
как в ручном, так и в автоматическом режиме
обнуления.
Если средний расход топлива невозможно

•
рассчитать, то на дисплее отображается «---».
Данный параметр по умолчанию установлен на

•
автоматический режим обнуления.
Средний расход топлива зависит от условий

•
движения (состояния дороги, стиля вождения и
т. д.). Отображаемое значение расхода топлива
может отличаться от действительного расхода
топлива. Значение расхода топлива является
ориентировочным.
При отсоединении клеммы аккумуляторной

•
батареи настройки, выполненные как в ручном
режиме обнуления, так и в автоматическом,
стираются.
Можно выбрать единицы измерения (км/л,

•
миль/галлон (амер. галлон), миль/галлон (англ.
галлон), л/100 км).
См. раздел «Изменение настроек (при
включенном зажигании)», стр. 3-30.

Органы управления и контрольноизмерительные приборы

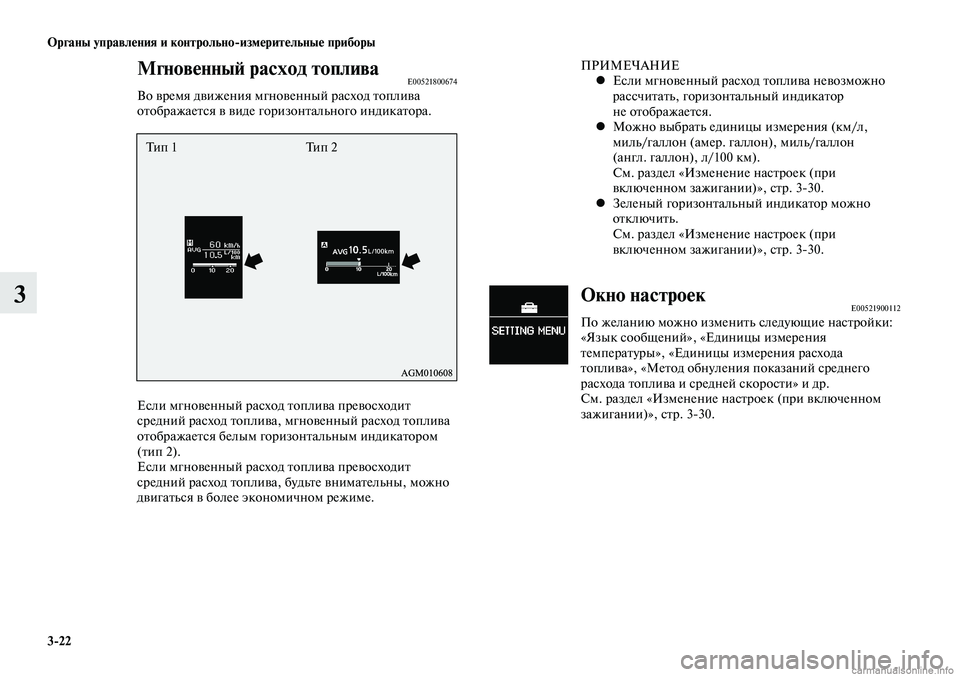

3-22
3
ПРИМЕЧАНИЕЕсли мгновенный расход топлива невозможно

•
рассчитать, горизонтальный индикатор
не отображается.
Можно выбрать единицы измерения (км/л,

•
миль/галлон (амер. галлон), миль/галлон
(англ. галлон), л/100 км).
См. раздел «Изменение настроек (при
включенном зажигании)», стр. 3-30.
Зеленый горизонтальный индикатор можно

•
отключить.
См. раздел «Изменение настроек (при
включенном зажигании)», стр. 3-30.
Окно настроекE00521900112По желанию можно изменить следующие настройки:
«Язык сообщений», «Единицы измерения
температуры», «Единицы измерения расхода
топлива», «Метод обнуления показаний среднего
расхода топлива и средней скорости» и др.
См. раздел «Изменение настроек (при включенном
зажигании)», стр. 3-30.
Мгновенный расход топливаE00521800674Во время движения мгновенный расход топлива
отображается в виде горизонтального индикатора.
Тип 1 Тип 2
Если мгновенный расход топлива превосходит
средний расход топлива, мгновенный расход топлива
отображается белым горизонтальным индикатором
(тип 2).
Если мгновенный расход топлива превосходит
средний расход топлива, будьте внимательны, можно
двигаться в более экономичном режиме.

Органы управления и контрольно-измерительные приборы

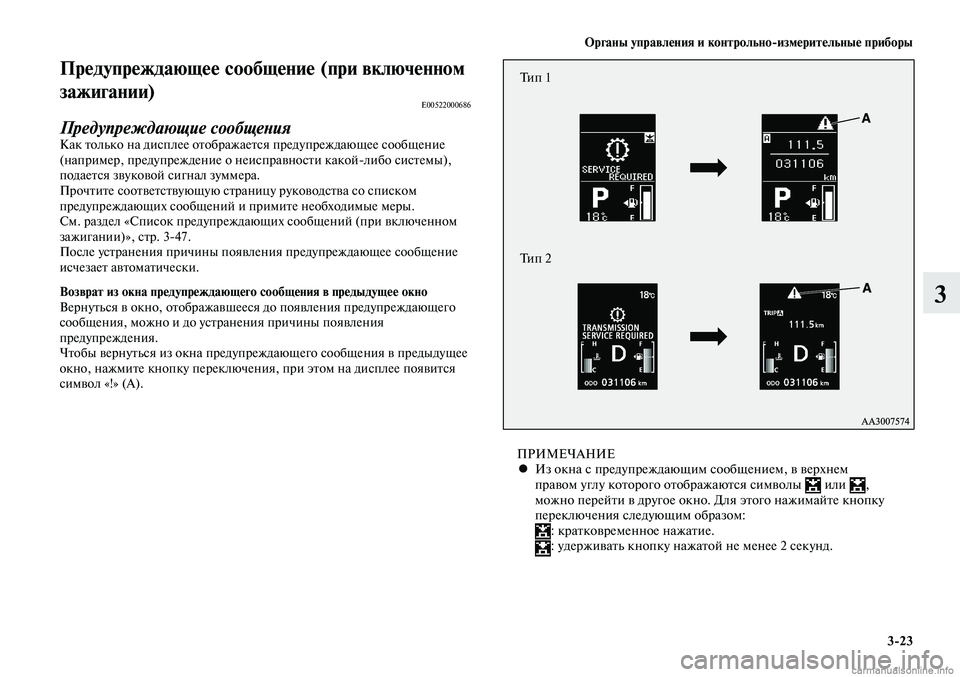

3-23
3
ПРИМЕЧАНИЕИз окна с предупреждающим сообщением, в верхнем

•
правом углу которого отображаются символы
или ,
можно перейти в другое окно. Для этого нажимайте кнопку
переключения следующим образом:
: кратковременное нажатие. : удерживать кнопку нажатой не менее 2 секунд.
Предупреждающее сообщение (при включенном
зажигании)
E00522000686
Предупреждающие сообщенияКак только на дисплее отображается предупреждающее сообщение
(например, предупреждение о неисправности какой-либо системы),
подается звуковой сигнал зуммера.
Прочтите соответствующую страницу руководства со списком
предупреждающих сообщений и примите необходимые меры.
См. раздел «Список предупреждающих сообщений (при включенном
зажигании)», стр. 3-47.
После устранения причины появления предупреждающее сообщение
исчезает автоматически.
Возврат из окна предупреждающего сообщения в предыдущее окно
Вернуться в окно, отображавшееся до появления предупреждающего
сообщения, можно и до устранения причины появления
предупреждения.
Чтобы вернуться из окна предупреждающего сообщения в предыдущее
окно, нажмите кнопку переключения, при этом на дисплее появится
символ «!» (A).
Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-24
3
Окно индикации температуры
наружного воздуха
E00522100326В окне отображается температура воздуха снаружи
автомобиля.
ПРИМЕЧАНИЕМожно выбрать единицы измерения (°C или °F).

•
См. раздел «Изменение настроек (при
включенном зажигании)», стр. 3-30.
В зависимости от дорожных условий

•
значение температуры наружного воздуха,
отображаемое на дисплее, может отличаться от
действительного значения.
Окно рабочего состояния Twin Clutch
SST*
E00526500096Отображается рабочее состояние Twin Clutch SST
См. раздел «Режимы работы Twin Clutch SST»
на стр. 4-54.
Окно индикации положения
рычага селектора*/окно индикации
положения рычага переключения
режимов*
E00532500365В окне отображается положение рычага селектора или
рычага переключения режимов.
См. раздел «Управление A/T с помощью рычага
селектора», стр. 4-30.
См. раздел «Окно индикации положения рычага
переключения режимов», стр. 4-51,
Повторное отображение предупреждающего
сообщения
Если на дисплее отображается символ «!», то при многократном
кратковременном нажатии кнопки переключения на дисплее снова
отобразится окно с предупреждающим сообщением.
Другие предупреждающие сообщенияНа информационном дисплее отображается режим работы каждой
системы.
См. список предупреждающих сообщений.
См. раздел «Другие предупреждающие сообщения (при включенном
зажигании)», стр. 3-54.
