MITSUBISHI LANCER 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
2-35
2

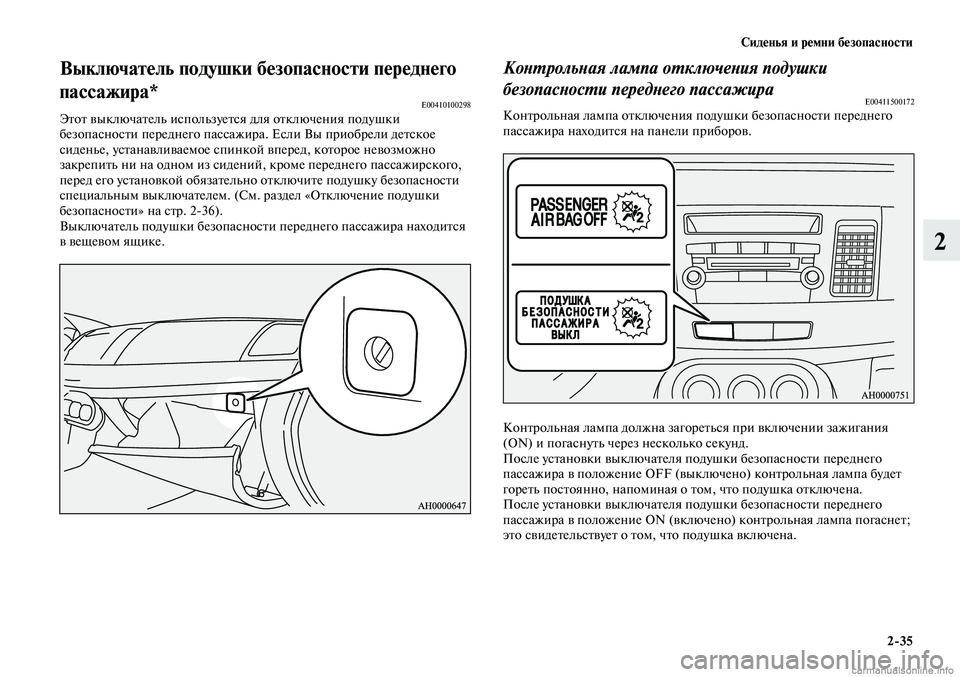

Выключатель подушки безопасности переднего
пассажира*
E00410100298Этот выключатель используется для отключения подушки
безопасности переднего пассажира. Если Вы приобрели детское
сиденье, устанавливаемое спинкой вперед, которое невозможно
закрепить ни на одном из сидений, кроме переднего пассажирского,
перед его установкой обязательно отключите подушку безопасности
специальным выключателем. (См. раздел «Отключение подушки
безопасности» на стр. 2-36).
Выключатель подушки безопасности переднего пассажира находится
в вещевом ящике.
Контрольная лампа должна загореться при включении зажигания
(ON) и погаснуть через несколько секунд.
После установки выключателя подушки безопасности переднего
пассажира в положение OFF (выключено) контрольная лампа будет
гореть постоянно, напоминая о том, что подушка отключена.
После установки выключателя подушки безопасности переднего
пассажира в положение ON (включено) контрольная лампа погаснет;
это свидетельствует о том, что подушка включена.
Контрольная лампа отключения подушки
безопасности переднего пассажира
E00411500172Контрольная лампа отключения подушки безопасности переднего
пассажира находится на панели приборов.

Сиденья и ремни безопасности
2-36
2
Не устанавливайте на автомобиль дополнительное

•
оборудование, которое может закрыть контрольную лампу
отключения подушки безопасности, и не закрывайте
контрольную лампу наклейками. В этом случае Вы не сможете
контролировать включение и отключение подушки безопасности.
ПРЕДУПРЕЖДЕНИЕОтключение подушки безопасностиE00410600424
Чтобы уменьшить опасность получения тяжелой или

•
смертельной травмы:
Перед тем как переключить выключатель подушки

•
безопасности, обязательно извлеките ключ из замка зажигания.
Невыполнение этого требования может привести к случайному
срабатыванию подушки безопасности.
После перевода замка зажигания в положение LOCK

•
подождите примерно 60 секунд, прежде чем пользоваться
выключателем подушки безопасности.
Система подушек безопасности спроектирована так, чтобы
сохранить напряжение питания, достаточное для срабатывания
подушек, в течение некоторого времени.
Отключив подушку безопасности, обязательно извлеките ключ

•
из выключателя подушки безопасности. При невыполнении
этого требования выключатель подушки безопасности случайно
может быть установлен в неправильное положение.
Отключайте подушку безопасности переднего пассажира только

•
перед установкой на переднее сиденье детского сиденья спинкой
вперед и не отключайте ни при каких других обстоятельствах.
Если после отключения подушки безопасности с помощью

•
выключателя на панели приборов не загорелась контрольная
лампа, не устанавливайте на переднее пассажирское
сиденье детское сиденье со спинкой, направленной вперед.
Рекомендуется обратиться для проверки системы в
авторизованный сервисный центр MITSUBISHI MOTORS.
Если после включения подушки безопасности с помощью

•
выключателя контрольная лампа отключения подушки
продолжает гореть, не позволяйте никому садиться на переднее
пассажирское сиденье. Рекомендуется обратиться для проверки
системы в авторизованный сервисный центр MITSUBISHI
MOTORS.
ПРЕДУПРЕЖДЕНИЕ

Сиденья и ремни безопасности
2-37
2

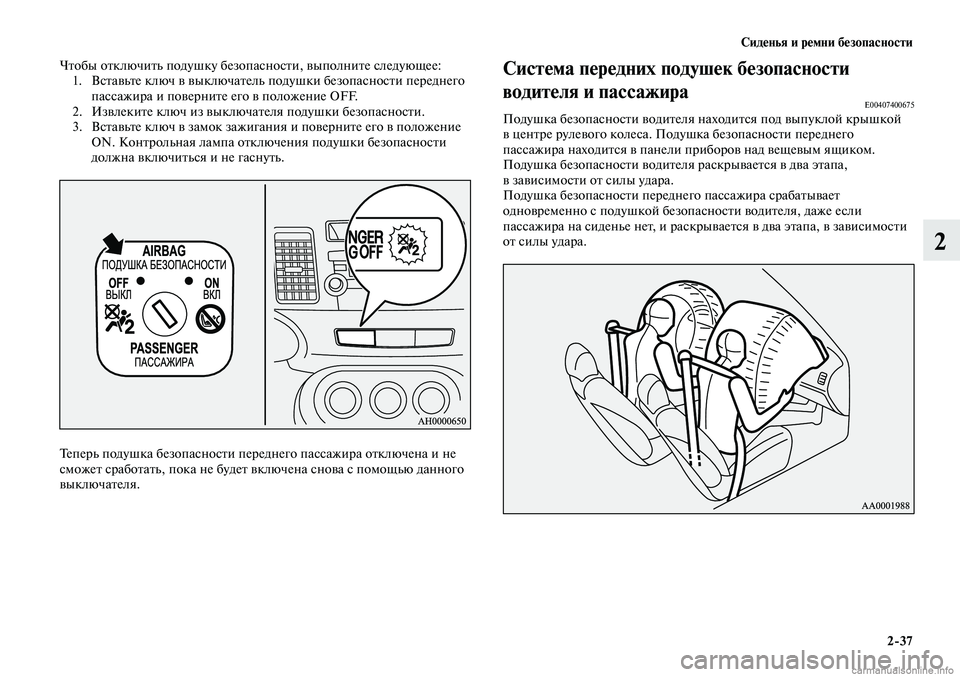

Чтобы отключить подушку безопасности, выполните следующее:
1. Вставьте ключ в выключатель подушки безопасности переднего
пассажира и поверните его в положение OFF.
2. Извлеките ключ из выключателя подушки безопасности.
3. Вставьте ключ в замок зажигания и поверните его в положение
ON. Контрольная лампа отключения подушки безопасности
должна включиться и не гаснуть.
Теперь подушка безопасности переднего пассажира отключена и не
сможет сработать, пока не будет включена снова с помощью данного
выключателя.
Система передних подушек безопасности
водителя и пассажира
E00407400675Подушка безопасности водителя находится под выпуклой крышкой
в центре рулевого колеса. Подушка безопасности переднего
пассажира находится в панели приборов над вещевым ящиком.
Подушка безопасности водителя раскрывается в два этапа,
в зависимости от силы удара.
Подушка безопасности переднего пассажира срабатывает
одновременно с подушкой безопасности водителя, даже если
пассажира на сиденье нет, и раскрывается в два этапа, в зависимости
от силы удара.

Сиденья и ремни безопасности
2-38
2

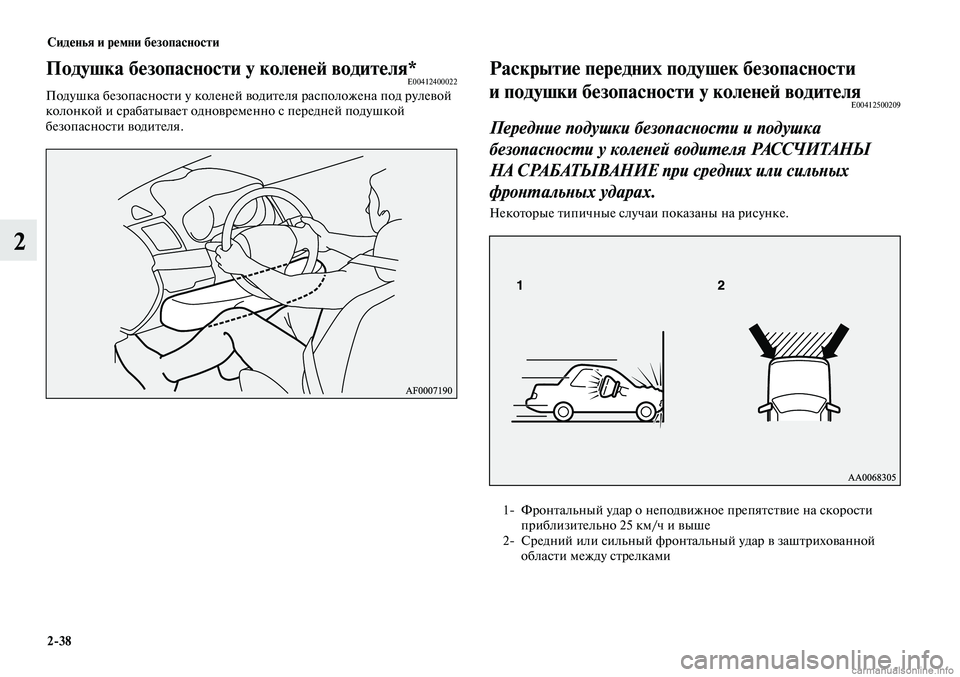

Раскрытие передних подушек безопасности
и подушки безопасности у коленей водителя
E00412500209
Передние подушки безопасности и подушка
безопасности у коленей водителя РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ при средних или сильных
фронтальных ударах.
Некоторые типичные случаи показаны на рисунке.
1- Фронтальный удар о неподвижное препятствие на скорости
приблизительно 25 км/ч и выше
2- Средний или сильный фронтальный удар в заштрихованной
области между стрелками
Подушка безопасности у коленей водителя*E00412400022Подушка безопасности у коленей водителя расположена под рулевой
колонкой и срабатывает одновременно с передней подушкой
безопасности водителя.

Сиденья и ремни безопасности

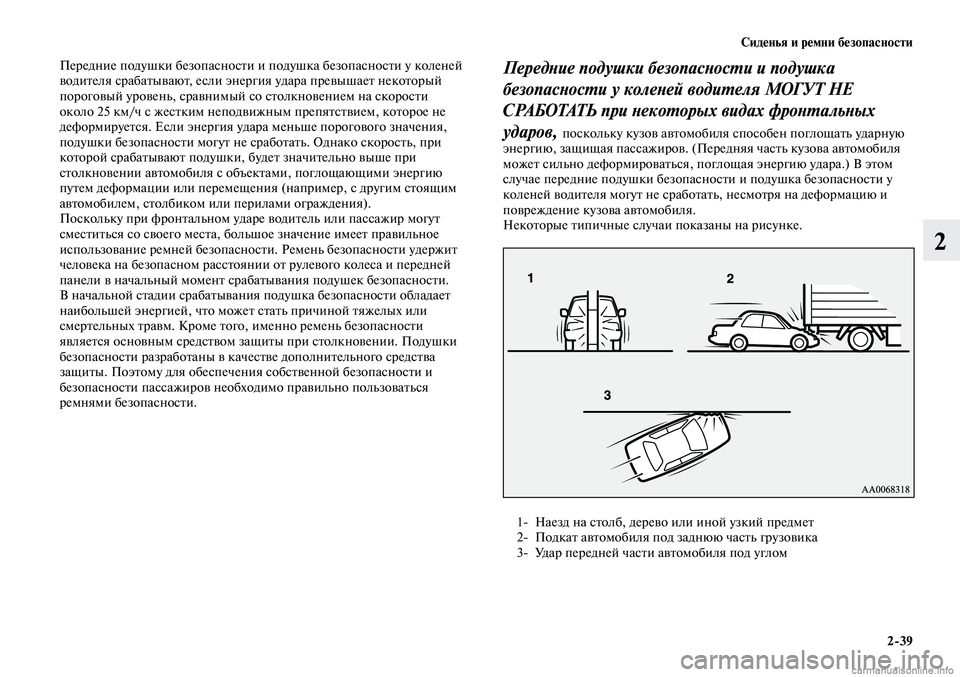

2-39
2
Передние подушки безопасности и подушка безопасности у коленей
водителя срабатывают, если энергия удара превышает некоторый
пороговый уровень, сравнимый со столкновением на скорости
около 25 км/ч с жестким неподвижным препятствием, которое не
деформируется. Если энергия удара меньше порогового значения,
подушки безопасности могут не сработать. Однако скорость, при
которой срабатывают подушки, будет значительно выше при
столкновении автомобиля с объектами, поглощающими энергию
путем деформации или перемещения (например, с другим стоящим
автомобилем, столбиком или перилами ограждения).
Поскольку при фронтальном ударе водитель или пассажир могут
сместиться со своего места, большое значение имеет правильное
использование ремней безопасности. Ремень безопасности удержит
человека на безопасном расстоянии от рулевого колеса и передней
панели в начальный момент срабатывания подушек безопасности.
В начальной стадии срабатывания подушка безопасности обладает
наибольшей энергией, что может стать причиной тяжелых или
смертельных травм. Кроме того, именно ремень безопасности
является основным средством защиты при столкновении. Подушки
безопасности разработаны в качестве дополнительного средства
защиты. Поэтому для обеспечения собственной безопасности и
безопасности пассажиров необходимо правильно пользоваться
ремнями безопасности.Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ НЕ
СРАБОТАТЬ при некоторых видах фронтальных
ударов,
поскольку кузов автомобиля способен поглощать ударную
энергию, защищая пассажиров. (Передняя часть кузова автомобиля
может сильно деформироваться, поглощая энергию удара.) В этом
случае передние подушки безопасности и подушка безопасности у
коленей водителя могут не сработать, несмотря на деформацию и
повреждение кузова автомобиля.
Некоторые типичные случаи показаны на рисунке.
1- Наезд на столб, дерево или иной узкий предмет
2- Подкат автомобиля под заднюю часть грузовика
3- Удар передней части автомобиля под углом

Сиденья и ремни безопасности
2-40
2

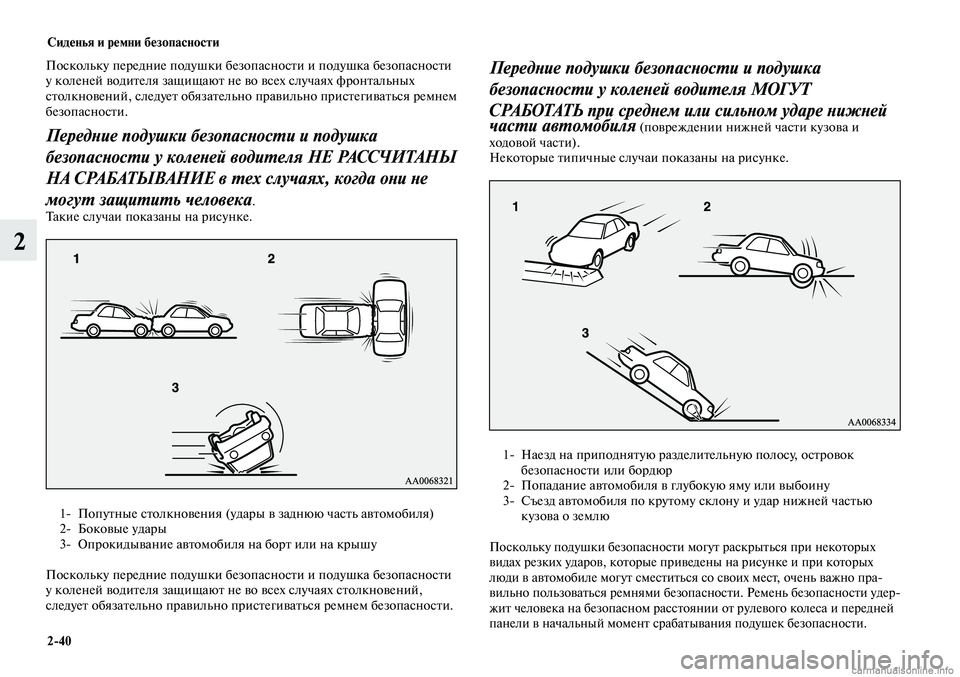

Поскольку передние подушки безопасности и подушка безопасности
у коленей водителя защищают не во всех случаях фронтальных
столкновений, следует обязательно правильно пристегиваться ремнем
безопасности.
Передние подушки безопасности и подушка
безопасности у коленей водителя НЕ РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в тех случаях, когда они не
могут защитить человека
.
Такие случаи показаны на рисунке.
1- Попутные столкновения (удары в заднюю часть автомобиля)
2- Боковые удары
3- Опрокидывание автомобиля на борт или на крышу
Поскольку передние подушки безопасности и подушка безопасности
у коленей водителя защищают не во всех случаях столкновений,
следует обязательно правильно пристегиваться ремнем безопасности.
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
СРАБОТАТЬ при среднем или сильном ударе нижней
части автомобиля
(повреждении нижней части кузова и
ходовой части).
Некоторые типичные случаи показаны на рисунке.
1- Наезд на приподнятую разделительную полосу, островок
безопасности или бордюр
2- Попадание автомобиля в глубокую яму или выбоину
3- Съезд автомобиля по крутому склону и удар нижней частью
кузова о землю
Поскольку подушки безопасности могут раскрыться при некоторых
видах резких ударов, которые приведены на рисунке и при которых
люди в автомобиле могут сместиться со своих мест, очень важно пра-
вильно пользоваться ремнями безопасности. Ремень безопасности удер-
жит человека на безопасном расстоянии от рулевого колеса и передней
панели в начальный момент срабатывания подушек безопасности.

Сиденья и ремни безопасности
2-41
2

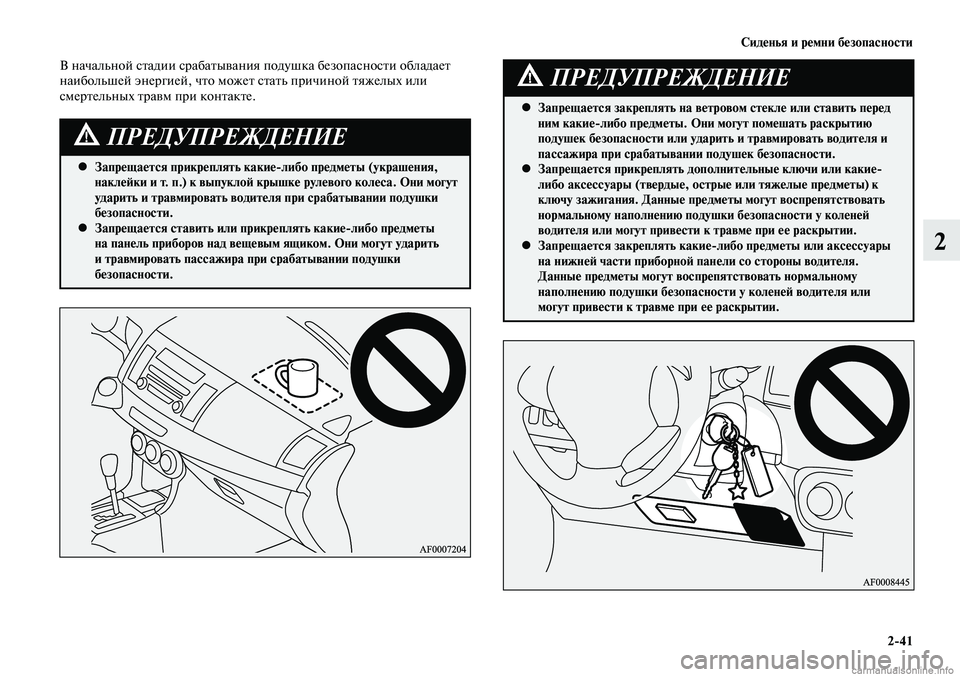

Запрещается прикреплять какие-либо предметы (украшения,

•
наклейки и т. п.) к выпуклой крышке рулевого колеса. Они могут
ударить и травмировать водителя при срабатывании подушки
безопасности.
Запрещается ставить или прикреплять какие-либо предметы

•
на панель приборов над вещевым ящиком. Они могут ударить
и травмировать пассажира при срабатывании подушки
безопасности.
ПРЕДУПРЕЖДЕНИЕ
В начальной стадии срабатывания подушка безопасности обладает
наибольшей энергией, что может стать причиной тяжелых или
смертельных травм при контакте.
Запрещается закреплять на ветровом стекле или ставить перед

•
ним какие-либо предметы. Они могут помешать раскрытию
подушек безопасности или ударить и травмировать водителя и
пассажира при срабатывании подушек безопасности.
Запрещается прикреплять дополнительные ключи или какие-

•
либо аксессуары (твердые, острые или тяжелые предметы) к
ключу зажигания. Данные предметы могут воспрепятствовать
нормальному наполнению подушки безопасности у коленей
водителя или могут привести к травме при ее раскрытии.
Запрещается закреплять какие-либо предметы или аксессуары

•
на нижней части приборной панели со стороны водителя.
Данные предметы могут воспрепятствовать нормальному
наполнению подушки безопасности у коленей водителя или
могут привести к травме при ее раскрытии.
ПРЕДУПРЕЖДЕНИЕ

Сиденья и ремни безопасности
2-42
2
Запрещается помещать между подушкой безопасности и

•
водителем или передним пассажиром сумки, животных или
какие-либо предметы. Они могут помешать раскрытию подушек
безопасности или ударить и травмировать водителя и пассажира
при раскрытии подушек.
Сразу после раскрытия подушек безопасности некоторые

•
их детали могут быть горячими. Не прикасайтесь к ним во
избежание ожога.
Система подушек безопасности рассчитана на однократное

•
срабатывание. После срабатывания они не могут использоваться
повторно. Их необходимо заменить как можно скорее, а всю
систему подушек безопасности рекомендуется проверить
в авторизованном сервисном центре MITSUBISHI MOTORS.

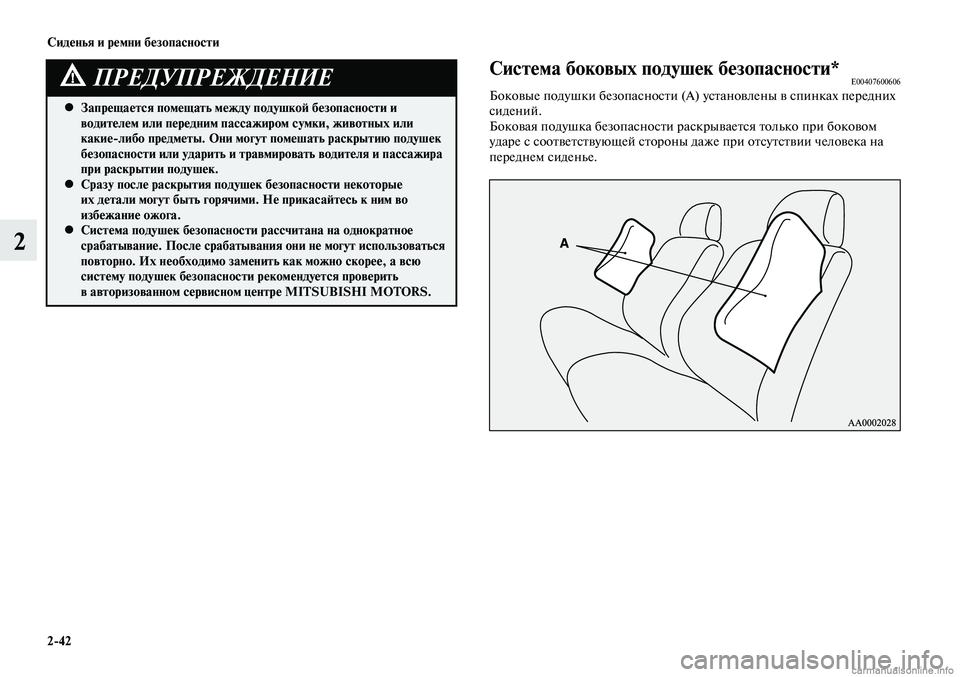

ПРЕДУПРЕЖДЕНИЕСистема боковых подушек безопасности*E00407600606Боковые подушки безопасности (А) установлены в спинках передних
сидений.
Боковая подушка безопасности раскрывается только при боковом
ударе с соответствующей стороны даже при отсутствии человека на
переднем сиденье.

Сиденья и ремни безопасности
2-43
2

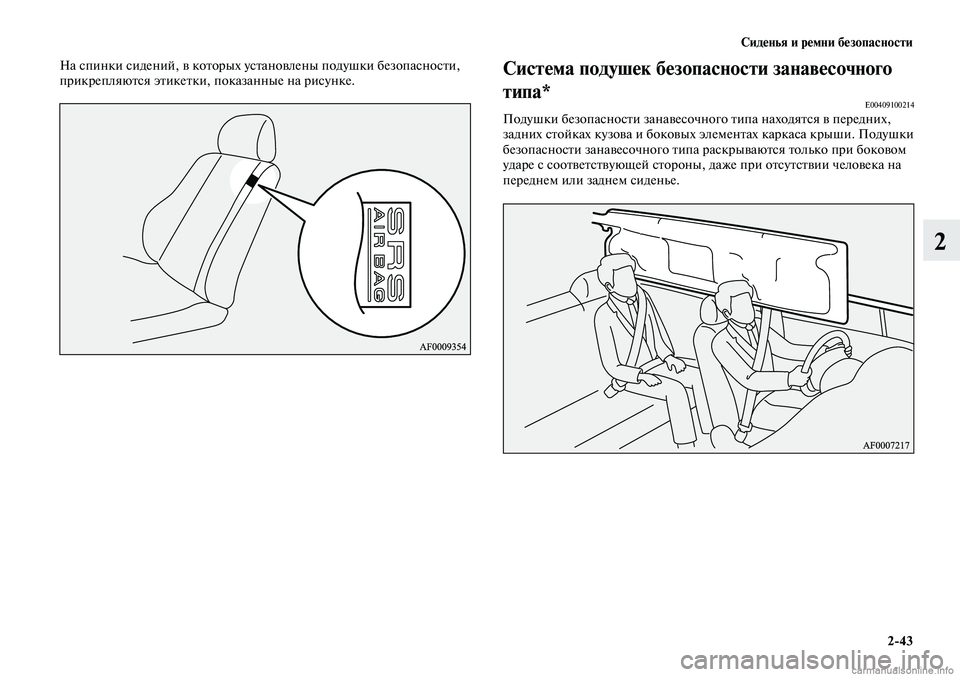

На спинки сидений, в которых установлены подушки безопасности,
прикрепляются этикетки, показанные на рисунке.Система подушек безопасности занавесочного
типа*
E00409100214Подушки безопасности занавесочного типа находятся в передних,
задних стойках кузова и боковых элементах каркаса крыши. Подушки
безопасности занавесочного типа раскрываются только при боковом
ударе с соответствующей стороны, даже при отсутствии человека на
переднем или заднем сиденье.

Сиденья и ремни безопасности
2-44
2

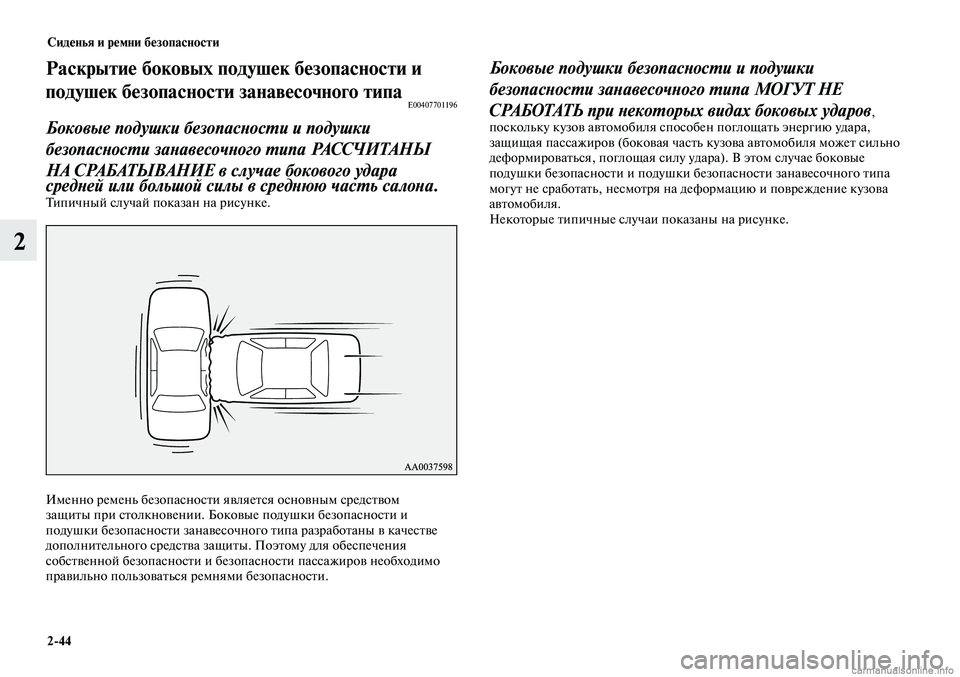

Раскрытие боковых подушек безопасности и
подушек безопасности занавесочного типа
E00407701196
Боковые подушки безопасности и подушки
безопасности занавесочного типа РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в случае бокового удара
средней или большой силы в среднюю часть салона.
Типичный случай показан на рисунке.
Именно ремень безопасности является основным средством
защиты при столкновении. Боковые подушки безопасности и
подушки безопасности занавесочного типа разработаны в качестве
дополнительного средства защиты. Поэтому для обеспечения
собственной безопасности и безопасности пассажиров необходимо
правильно пользоваться ремнями безопасности.
Боковые подушки безопасности и подушки
безопасности занавесочного типа МОГУТ НЕ
СРАБОТАТЬ при некоторых видах боковых ударов
,
поскольку кузов автомобиля способен поглощать энергию удара,
защищая пассажиров (боковая часть кузова автомобиля может сильно
деформироваться, поглощая силу удара). В этом случае боковые
подушки безопасности и подушки безопасности занавесочного типа
могут не сработать, несмотря на деформацию и повреждение кузова
автомобиля.
Некоторые типичные случаи показаны на рисунке.
