MITSUBISHI LANCER 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
2-25
2
L (информация об оригинальных аксессуарах по каталогу)
Номер оригинального аксессуараОдобрение UN-R44 №
*
1MZ314393 E1-04301146
*
2MZ314451 E1-04301203
*
3MZ313045 E1-04301133
*
4MZ314250 E1-04301169
ПРИМЕЧАНИЕ Оригинальные сиденья MITSUBISHI MOTORS для весовой группы от 0 до 10 кг не выпускаются.

•

MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.

Сиденья и ремни безопасности

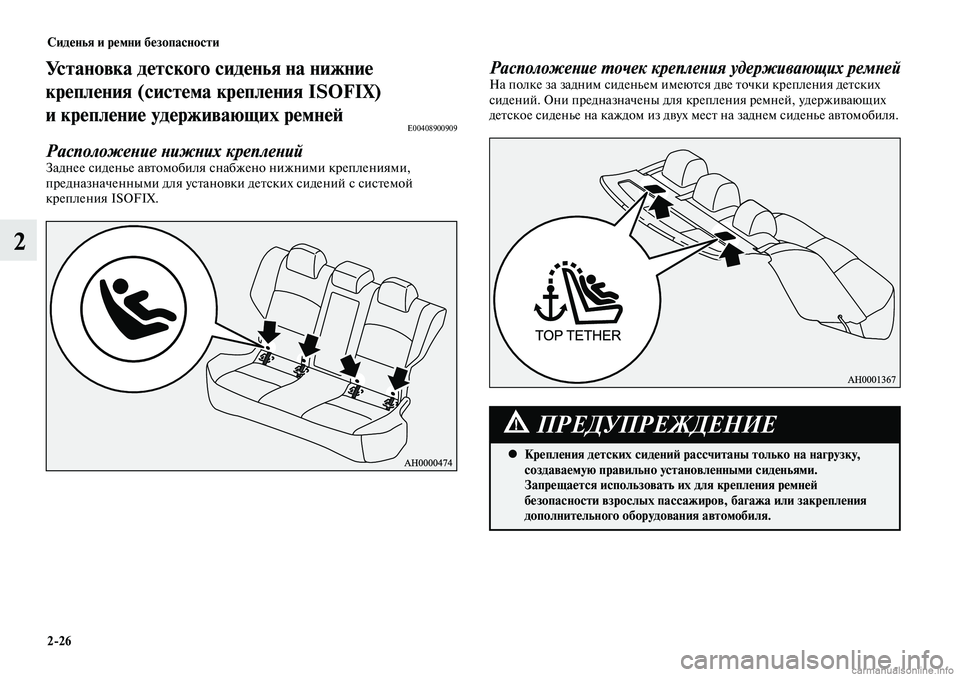

2-26
2
Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепление удерживающих ремней
E00408900909
Расположение нижних крепленийЗаднее сиденье автомобиля снабжено нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.
Расположение точек крепления удерживающих ремнейНа полке за задним сиденьем имеются две точки крепления детских
сидений. Они предназначены для крепления ремней, удерживающих
детское сиденье на каждом из двух мест на заднем сиденье автомобиля.
Крепления детских сидений рассчитаны только на нагрузку,

•
создаваемую правильно установленными сиденьями.
Запрещается использовать их для крепления ремней
безопасности взрослых пассажиров, багажа или закрепления
дополнительного оборудования автомобиля.
ПРЕДУПРЕЖДЕНИЕ

Сиденья и ремни безопасности
2-27
2

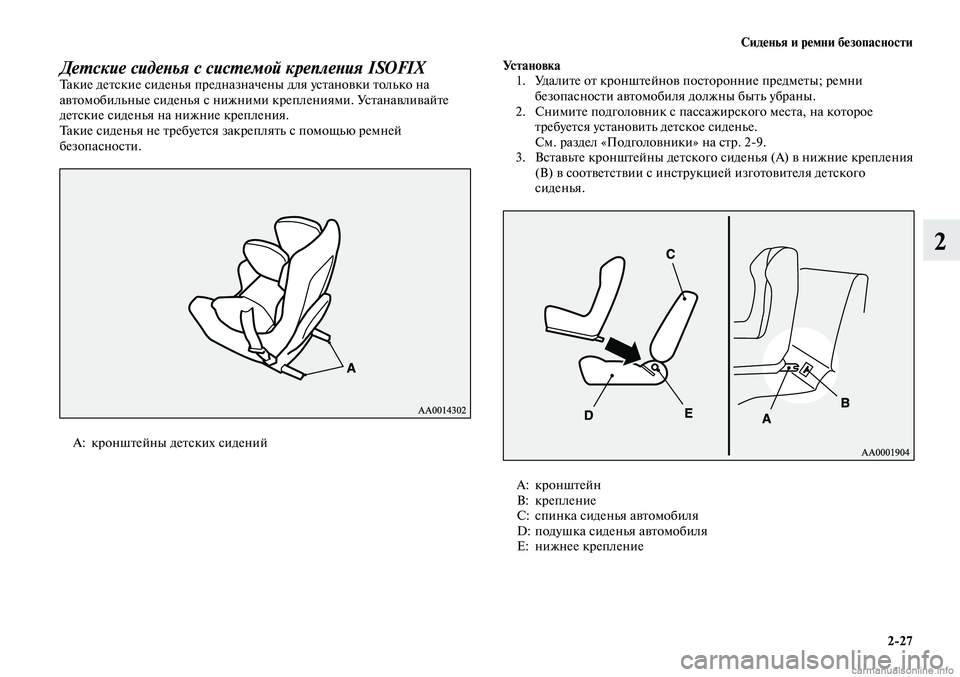

Детские сиденья с системой крепления ISOFIXТакие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Устанавливайте
детские сиденья на нижние крепления.
Такие сиденья не требуется закреплять с помощью ремней
безопасности.А: кронштейны детских сидений
Установка
1. Удалите от кронштейнов посторонние предметы; ремни
безопасности автомобиля должны быть убраны.
2. Снимите подголовник с пассажирского места, на которое
требуется установить детское сиденье.
См. раздел «Подголовники» на стр. 2-9.
3. Вставьте кронштейны детского сиденья (А) в нижние крепления
(В) в соответствии с инструкцией изготовителя детского
сиденья.
А: кронштейн
В: крепление
C: спинка сиденья автомобиля
D: подушка сиденья автомобиля
Е: нижнее крепление

Сиденья и ремни безопасности

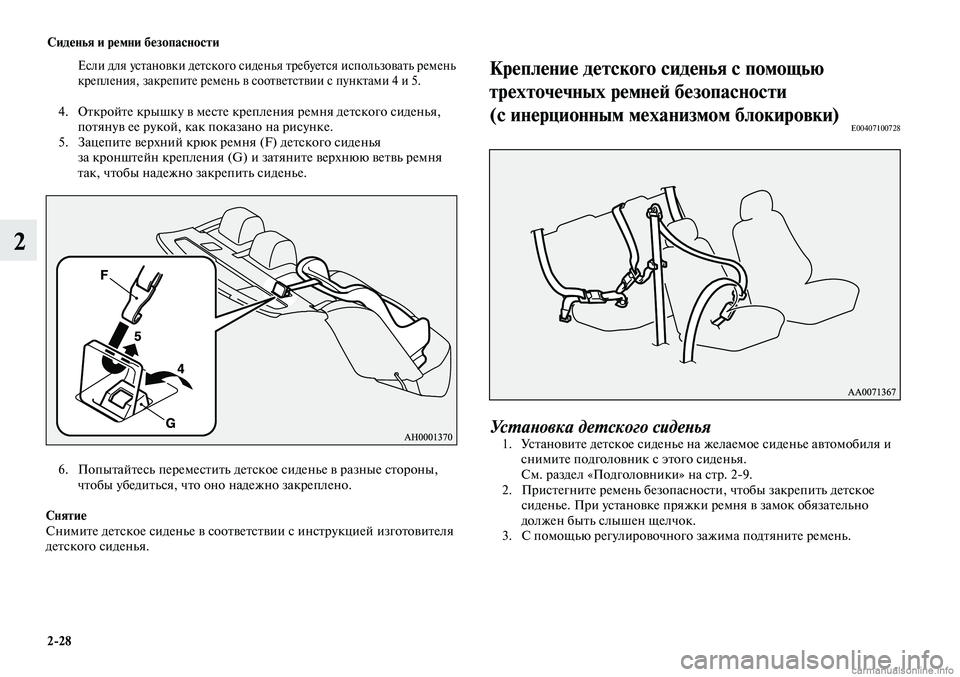

2-28
2
Если для установки детского сиденья требуется использовать ремень
крепления, закрепите ремень в соответствии с пунктами 4 и 5.
4. Откройте крышку в месте крепления ремня детского сиденья,
потянув ее рукой, как показано на рисунке.
5. Зацепите верхний крюк ремня (F) детского сиденья
за кронштейн крепления (G) и затяните верхнюю ветвь ремня
так, чтобы надежно закрепить сиденье.
Крепление детского сиденья с помощью
трехточечных ремней безопасности
(с инерционным механизмом блокировки)
E00407100728
6. Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
Снятие
Снимите детское сиденье в соответствии с инструкцией изготовителя
детского сиденья.
Установка детского сиденья 1. Установите детское сиденье на желаемое сиденье автомобиля и
снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 2-9.
2. Пристегните ремень безопасности, чтобы закрепить детское
сиденье. При установке пряжки ремня в замок обязательно
должен быть слышен щелчок.
3. С помощью регулировочного зажима подтяните ремень.

Сиденья и ремни безопасности

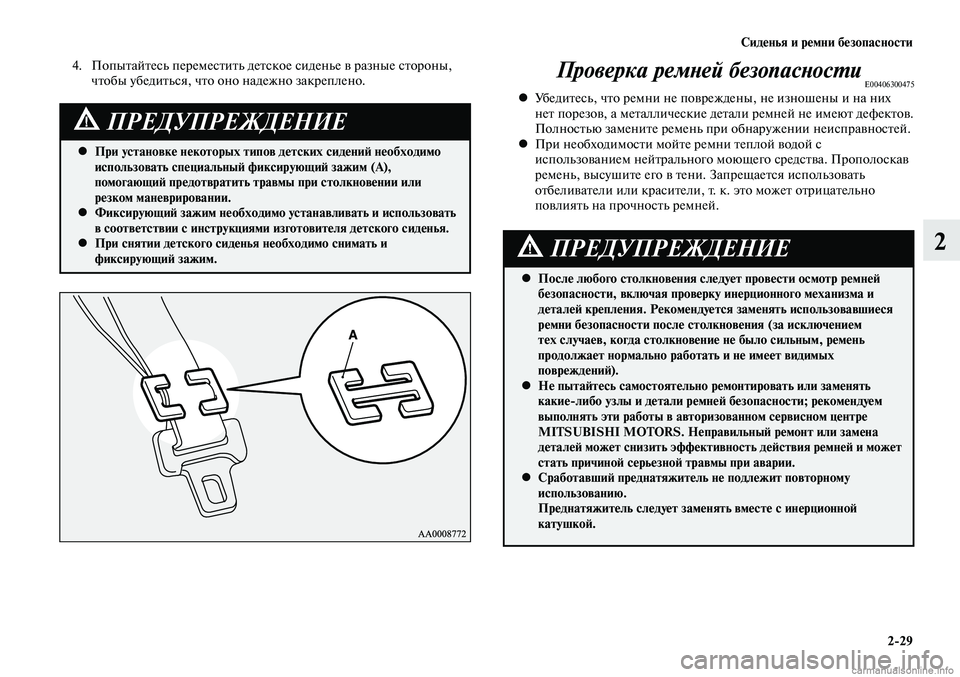

2-29
2
При установке некоторых типов детских сидений необходимо

•
использовать специальный фиксирующий зажим (А),
помогающий предотвратить травмы при столкновении или
резком маневрировании.
Фиксирующий зажим необходимо устанавливать и использовать

•
в соответствии с инструкциями изготовителя детского сиденья.
При снятии детского сиденья необходимо снимать и

•
фиксирующий зажим.
ПРЕДУПРЕЖДЕНИЕ
4. Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.Проверка ремней безопасностиE00406300475Убедитесь, что ремни не повреждены, не изношены и на них

•
нет порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
При необходимости мойте ремни теплой водой с

•
использованием нейтрального моющего средства. Прополоскав
ремень, высушите его в тени. Запрещается использовать
отбеливатели или красители, т. к. это может отрицательно
повлиять на прочность ремней.
После любого столкновения следует провести осмотр ремней

•
безопасности, включая проверку инерционного механизма и
деталей крепления. Рекомендуется заменять использовавшиеся
ремни безопасности после столкновения (за исключением
тех случаев, когда столкновение не было сильным, ремень
продолжает нормально работать и не имеет видимых
повреждений).
Не пытайтесь самостоятельно ремонтировать или заменять

•
какие-либо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильный ремонт или замена
деталей может снизить эффективность действия ремней и может
стать причиной серьезной травмы при аварии.
Сработавший преднатяжитель не подлежит повторному

•
использованию.
Преднатяжитель следует заменять вместе с инерционной
катушкой.
ПРЕДУПРЕЖДЕНИЕ

Сиденья и ремни безопасности

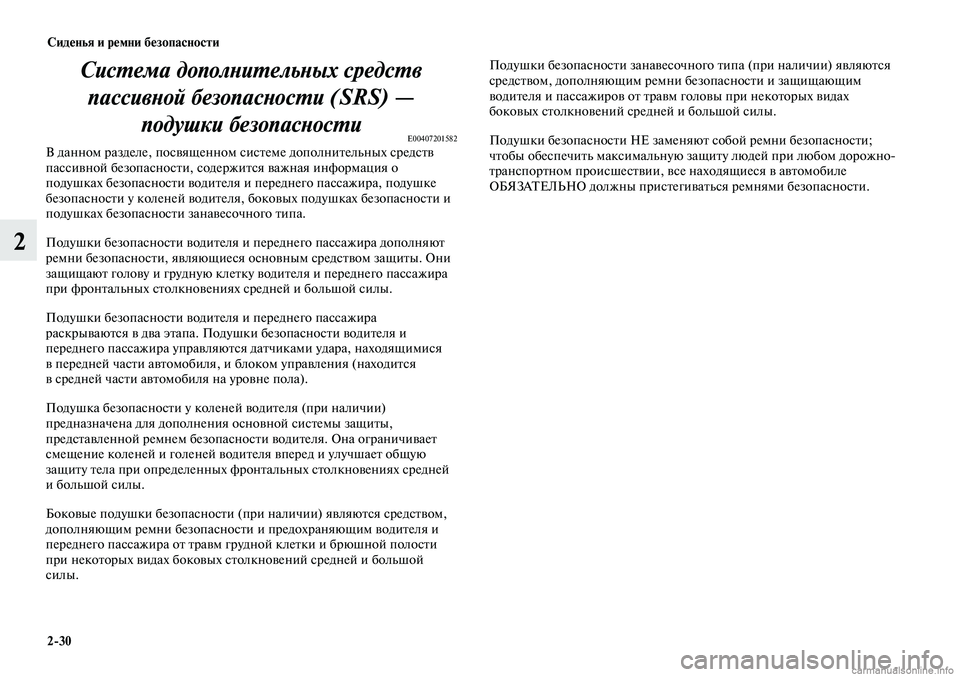

2-30
2
Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
E00407201582В данном разделе, посвященном системе дополнительных средств
пассивной безопасности, содержится важная информация о
подушках безопасности водителя и переднего пассажира, подушке
безопасности у коленей водителя, боковых подушках безопасности и
подушках безопасности занавесочного типа.
Подушки безопасности водителя и переднего пассажира дополняют
ремни безопасности, являющиеся основным средством защиты. Они
защищают голову и грудную клетку водителя и переднего пассажира
при фронтальных столкновениях средней и большой силы.
Подушки безопасности водителя и переднего пассажира
раскрываются в два этапа. Подушки безопасности водителя и
переднего пассажира управляются датчиками удара, находящимися
в передней части автомобиля, и блоком управления (находится
в средней части автомобиля на уровне пола).
Подушка безопасности у коленей водителя (при наличии)
предназначена для дополнения основной системы защиты,
представленной ремнем безопасности водителя. Она ограничивает
смещение коленей и голеней водителя вперед и улучшает общую
защиту тела при определенных фронтальных столкновениях средней
и большой силы.
Боковые подушки безопасности (при наличии) являются средством,
дополняющим ремни безопасности и предохраняющим водителя и
переднего пассажира от травм грудной клетки и брюшной полости
при некоторых видах боковых столкновений средней и большой
силы. Подушки безопасности занавесочного типа (при наличии) являются
средством, дополняющим ремни безопасности и защищающим
водителя и пассажиров от травм головы при некоторых видах
боковых столкновений средней и большой силы.
Подушки безопасности НЕ заменяют собой ремни безопасности;
чтобы обеспечить максимальную защиту людей при любом дорожно-
транспортном происшествии, все находящиеся в автомобиле
ОБЯЗАТЕЛЬНО должны пристегиваться ремнями безопасности.

Сиденья и ремни безопасности
2-31
2

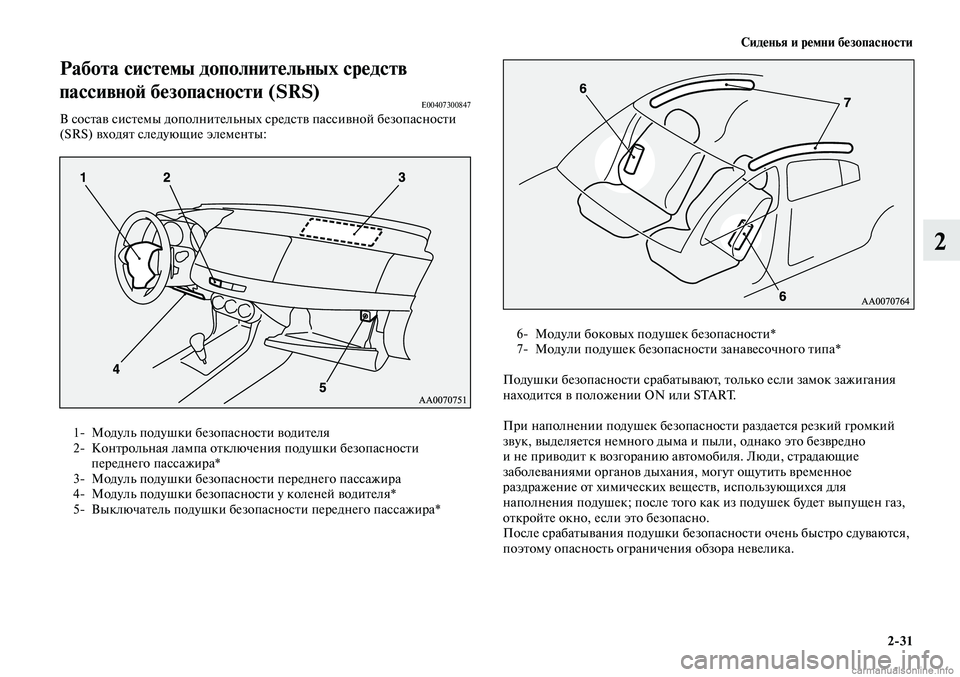

Работа системы дополнительных средств
пассивной безопасности (SRS)
E00407300847В состав системы дополнительных средств пассивной безопасности
(SRS) входят следующие элементы:
1- Модуль подушки безопасности водителя
2- Контрольная лампа отключения подушки безопасности
переднего пассажира*
3- Модуль подушки безопасности переднего пассажира
4- Модуль подушки безопасности у коленей водителя*
5- Выключатель подушки безопасности переднего пассажира* 6-
Модули боковых подушек безопасности*
7- Модули подушек безопасности занавесочного типа*
Подушки безопасности срабатывают, только если замок зажигания
находится в положении ON или START.
При наполнении подушек безопасности раздается резкий громкий
звук, выделяется немного дыма и пыли, однако это безвредно
и не приводит к возгоранию автомобиля. Люди, страдающие
заболеваниями органов дыхания, могут ощутить временное
раздражение от химических веществ, использующихся для
наполнения подушек; после того как из подушек будет выпущен газ,
откройте окно, если это безопасно.
После срабатывания подушки безопасности очень быстро сдуваются,
поэтому опасность ограничения обзора невелика.

Сиденья и ремни безопасности

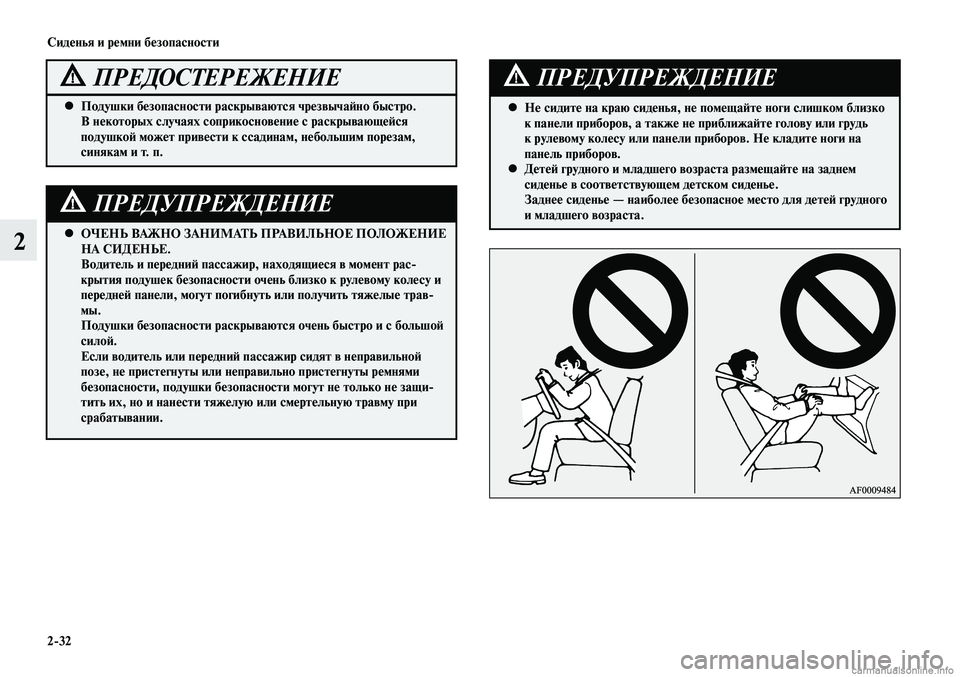

2-32
2ОЧЕНЬ ВАЖНО ЗАНИМАТЬ ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ

•
НА СИДЕНЬЕ.
Водитель и передний пассажир, находящиеся в момент рас-
крытия подушек безопасности очень близко к рулевому колесу и
передней панели, могут погибнуть или получить тяжелые трав-
мы.
Подушки безопасности раскрываются очень быстро и с большой
силой.
Если водитель или передний пассажир сидят в неправильной
позе, не пристегнуты или неправильно пристегнуты ремнями
безопасности, подушки безопасности могут не только не защи-
тить их, но и нанести тяжелую или смертельную травму при
срабатывании.
ПРЕДУПРЕЖДЕНИЕ
Подушки безопасности раскрываются чрезвычайно быстро.

•
В некоторых случаях соприкосновение с раскрывающейся
подушкой может привести к ссадинам, небольшим порезам,
синякам и т. п.
ПРЕДОСТЕРЕЖЕНИЕ
Не сидите на краю сиденья, не помещайте ноги слишком близко

•
к панели приборов, а также не приближайте голову или грудь
к рулевому колесу или панели приборов. Не кладите ноги на
панель приборов.
Детей грудного и младшего возраста размещайте на заднем

•
сиденье в соответствующем детском сиденье.
Заднее сиденье — наиболее безопасное место для детей грудного
и младшего возраста.
ПРЕДУПРЕЖДЕНИЕ

Сиденья и ремни безопасности

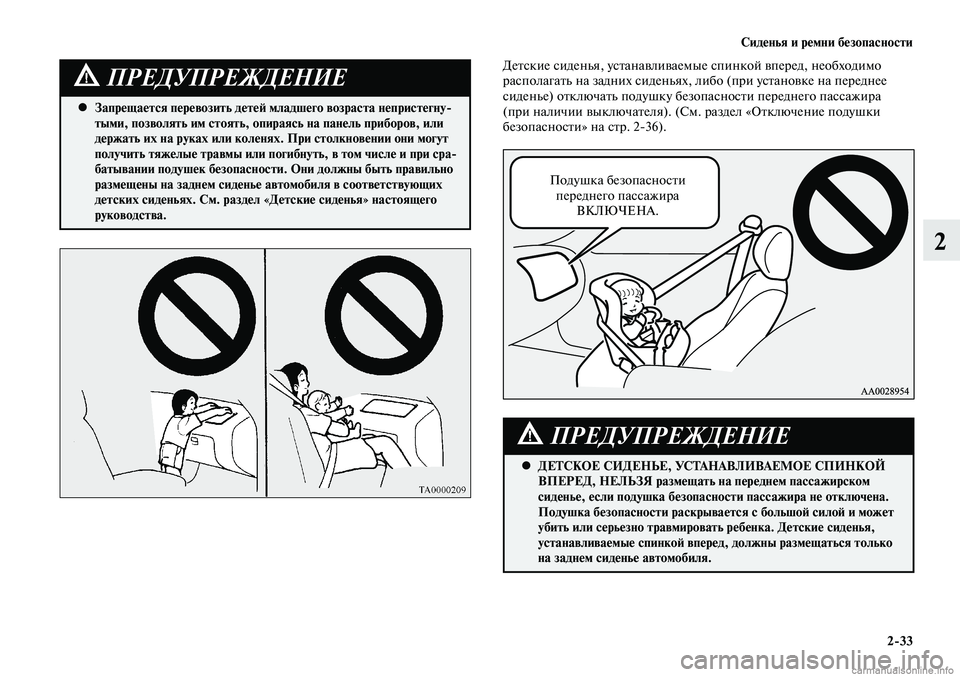

2-33
2
Запрещается перевозить детей младшего возраста непристегну-

•
тыми, позволять им стоять, опираясь на панель приборов, или
держать их на руках или коленях. При столкновении они могут
получить тяжелые травмы или погибнуть, в том числе и при сра-
батывании подушек безопасности. Они должны быть правильно
размещены на заднем сиденье автомобиля в соответствующих
детских сиденьях. См. раздел «Детские сиденья» настоящего
руководства.
ПРЕДУПРЕЖДЕНИЕ
ДЕТСКОЕ СИДЕНЬЕ, УСТАНАВЛИВАЕМОЕ СПИНКОЙ

•
ВПЕРЕД, НЕЛЬЗЯ размещать на переднем пассажирском
сиденье, если подушка безопасности пассажира не отключена.
Подушка безопасности раскрывается с большой силой и может
убить или серьезно травмировать ребенка. Детские сиденья,
устанавливаемые спинкой вперед, должны размещаться только
на заднем сиденье автомобиля.
ПРЕДУПРЕЖДЕНИЕ
Детские сиденья, устанавливаемые спинкой вперед, необходимо
располагать на задних сиденьях, либо (при установке на переднее
сиденье) отключать подушку безопасности переднего пассажира
(при наличии выключателя). (См. раздел «Отключение подушки
безопасности» на стр. 2-36).
Подушка безопасности переднего пассажира ВКЛЮЧЕНА.

Сиденья и ремни безопасности

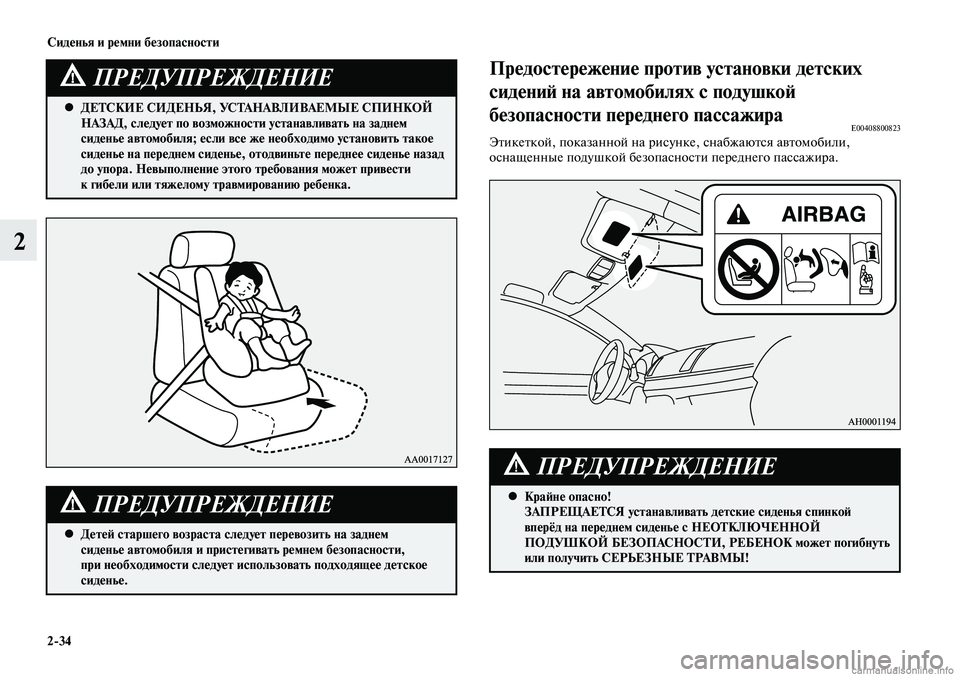

2-34
2
ДЕТСКИЕ СИДЕНЬЯ, УСТАНАВЛИВАЕМЫЕ СПИНКОЙ

•
НАЗАД, следует по возможности устанавливать на заднем
сиденье автомобиля; если все же необходимо установить такое
сиденье на переднем сиденье, отодвиньте переднее сиденье назад
до упора. Невыполнение этого требования может привести
к гибели или тяжелому травмированию ребенка.
ПРЕДУПРЕЖДЕНИЕ
Детей старшего возраста следует перевозить на заднем

•
сиденье автомобиля и пристегивать ремнем безопасности,
при необходимости следует использовать подходящее детское
сиденье.
ПРЕДУПРЕЖДЕНИЕКрайне опасно!

•
ЗАПРЕЩАЕТСЯ устанавливать детские сиденья спинкой
вперёд на переднем сиденье с НЕОТКЛЮЧЕННОЙ
ПОДУШКОЙ БЕЗОПАСНОСТИ, РЕБЕНОК может погибнуть
или получить СЕРЬЕЗНЫЕ ТРАВМЫ!
ПРЕДУПРЕЖДЕНИЕ
Предостережение против установки детских
сидений на автомобилях с подушкой
безопасности переднего пассажира
E00408800823Этикеткой, показанной на рисунке, снабжаются автомобили,
оснащенные подушкой безопасности переднего пассажира.
