MITSUBISHI LANCER 2015 Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6-19
6
Запасное колесо следует устанавливать вентилем (I) наружу.

#
Если вентиль (I) не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
колесом может привести к повреждению автомобиля и аварии.
ПРЕДУПРЕЖДЕНИЕ
7. Затяните колесные гайки от руки.
Колеса со стальными дискамиВсе колеса, включая запасное колесо

•

Закручивайте гайки до тех пор, пока их конические части не
соприкоснутся с посадочными местами в отверстиях колесного
диска и диск не притянется к ступице.
Гайки крепления компактного запасного колеса закручиваются
так же.
Тип 1
Тип 2

Действия в сложных ситуациях
6-20
6
Колеса с легкосплавными дискамиВсе колеса, включая запасное, с легкосплавными дисками

•

Закручивайте гайки до тех пор, пока их фланцы не
соприкоснутся с поверхностью колесного диска и диск не
притянется к ступице.
Запасное колесо со стальным диском

•
Закручивайте гайки до тех пор, пока их конические части
не соприкоснутся с посадочными местами в отверстиях
колесного диска и диск не притянется к ступице.
Запрещается наносить смазку на шпильки или гайки крепления

#
колес, так как смазанные детали будут затянуты слишком
сильно.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ Можно временно использовать стальной диск, закрепив его

#
фланцевыми гайками, однако при первой же возможности
следует установить легкосплавный колесный диск
с соответствующей шиной.
При замене легкосплавных дисков всех четырех колес

#
на стальные (например, с зимними шинами) используйте
конические гайки.

Действия в сложных ситуациях
6-21
6
8. Медленно опускайте автомобиль, вращая колесный ключ
против часовой стрелки, пока колесо не коснется земли.9. Затяните гайки в последовательности, указанной на рисунке.
Каждую гайку следует затянуть указанным моментом.

Момент затяжки
88–108 Н·м
(Достигается при приложении к концу колесного ключа,
входящего в комплект поставки автомобиля, усилия от 350 до
420 Н).
10. Полностью опустите и уберите домкрат.
Запрещается нажимать на колесный ключ ногой или

#
использовать трубу в качестве удлинителя для увеличения
усилия вращения ключа: в этом случае гайки будут затянуты
слишком сильно.
ПРЕДОСТЕРЕЖЕНИЕ

Действия в сложных ситуациях
6-22
6

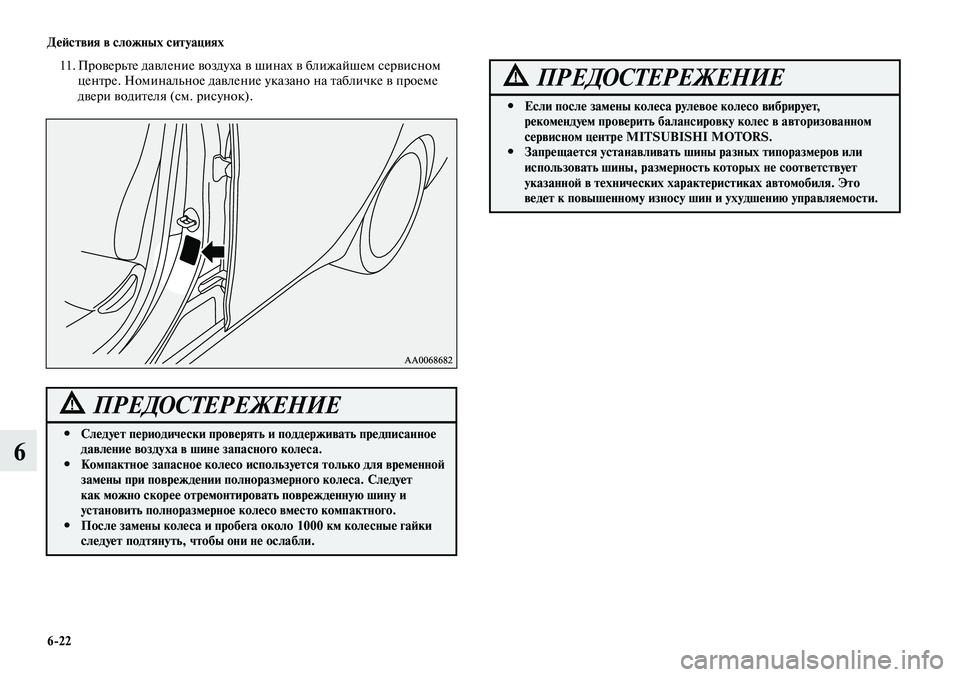

11. Проверьте давление воздуха в шинах в ближайшем сервисном
центре. Номинальное давление указано на табличке в проеме
двери водителя (см. рисунок).
Следует периодически проверять и поддерживать предписанное

#
давление воздуха в шине запасного колеса.
Компактное запасное колесо используется только для временной

#
замены при повреждении полноразмерного колеса. Следует
как можно скорее отремонтировать поврежденную шину и
установить полноразмерное колесо вместо компактного.
После замены колеса и пробега около 1000 км колесные гайки

#
следует подтянуть, чтобы они не ослабли.
ПРЕДОСТЕРЕЖЕНИЕ
Если после замены колеса рулевое колесо вибрирует,

#
рекомендуем проверить балансировку колес в авторизованном
сервисном центре MITSUBISHI MOTORS.
Запрещается устанавливать шины разных типоразмеров или

#
использовать шины, размерность которых не соответствует
указанной в технических характеристиках автомобиля. Это
ведет к повышенному износу шин и ухудшению управляемости.
ПРЕДОСТЕРЕЖЕНИЕ

Действия в сложных ситуациях
6-23
6
Укладка спущенного или запасного колеса
на место
E008037002091. Зафиксируйте неисправное или запасное колесо зажимом (А),
вращая его по часовой стрелке.
ПРИМЕЧАНИЕ
На автомобилях, укомплектованных компактным запасным

#
колесом, не допускается использование его зажима для
крепления полноразмерного колеса.
2. Поврежденную шину следует отремонтировать при первой же
возможности.
Укладка комплекта инструмента и домкратаE00803801180Чтобы уложить инструмент, домкрат и рукоятку домкрата на место,
выполните описанные действия в обратном порядке.
(См. раздел «Комплект инструмента и домкрат» на стр. 6-9).
Колесные колпаки*E00801301774
Снятие1. Оберните конец рукоятки домкрата тканью, глубоко вставьте
ее в паз колесного колпака и отодвиньте колпак от колесного
диска.
2. Когда колпак будет отодвинут от диска со всех сторон, снимите
его полностью, поддевая рукояткой домкрата. Для этого
вставьте рукоятку домкрата под колпак и проведите ею
по окружности, понемногу отодвигая колпак от колесного
диска по мере движения рукоятки по кругу.
При попытке снять колпак руками без использования

#
инструмента можно пораниться о край колпака.
ПРЕДОСТЕРЕЖЕНИЕ

Действия в сложных ситуациях
6-24
6
ПРИМЕЧАНИЕКолесные колпаки изготовлены из пластика; снимайте

#
их аккуратно.
Установка 1. Перед установкой колпаков убедитесь, что язычки (A) на
обратной стороне не повреждены и правильно надеты на кольцо
(B). В случае каких-либо сомнений рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
2. Совместите вырез (D) в колпаке с вентилем колеса (C).
ПРИМЕЧАНИЕ
На обратной стороне колпаков полноразмерных колес имеются

#
метки (E), указывающие местоположение вентиля.
Перед установкой колпака убедитесь, что вырез с меткой точно
совмещен с вентилем.

Действия в сложных ситуациях
6-25
6
3. Нажмите на нижнюю часть (F) колпака и вставьте ее в диск.
4. Аккуратно нажмите на обе стороны (G) колпака и посадите их
на место.
5. Аккуратно постучите по окружности колпака в верхней части
(H), затем вдавите его на место.БуксировкаE00801505237
Буксировка автомобиляЕсли необходима буксировка, рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS или
в коммерческую службу эвакуации.
В следующих случаях необходимо транспортировать автомобиль
при помощи эвакуатора
Двигатель работает, но автомобиль не движется или слышен

#
необычный шум.
При осмотре днища автомобиля обнаружена утечка масла или

#
какой-либо другой жидкости.
Запрещается пытаться буксировать автомобиль, колеса которого
застряли в глубокой яме.
Только в том случае, когда невозможно вызвать эвакуатор из
авторизованного сервисного центра MITSUBISHI MOTORS или
из коммерческой службы эвакуации, разрешается осторожно
буксировать автомобиль другим автомобилем в соответствии
с инструкциями, приведенными в разделе «Аварийная буксировка»
в этой главе.
Правила буксировки различаются в разных странах. Необходимо
строго соблюдать правила дорожного движения страны, в которой
Вы находитесь.

Действия в сложных ситуациях
6-26
6
Тип А
Тип B

Буксировка автомобиля с вывешенными задними колесами
Буксировать автомобили с CVT таким способом
запрещается.
Тип С Буксировка автомобиля с вывешенными передними колесами
Тип D
Тип E
Запрещается буксировать автомобиль с помощью эвакуатора,

#
оснащенного подъемной лебедкой (тип А на рисунке). Трос
лебедки повредит бампер и переднюю часть автомобиля.
Запрещается буксировать автомобили с CVT с ведущими

#
колесами на земле (вариант В на рисунке). При буксировке
автомобилей с CVT некоторые узлы и детали трансмиссии могут
остаться без смазки и будут повреждены.
При необходимости буксировки автомобиля с CVT применяйте
оборудование, показанное на рисунке (варианты C, D или E).
Если коробка передач вышла из строя или повреждена,

#
буксировать автомобиль следует, установив ведущие колеса на
тележку (варианты C, D или E на рисунке).
Только для автомобилей, оснащенных динамической системой
стабилизации курсовой устойчивости (ASC). При буксировке
автомобиля с включенным зажиганием и вывешенными только
передними или только задними колесами может сработать
система ASC, что приведет к аварии.
ПРЕДОСТЕРЕЖЕНИЕ
Буксировка автомобиля с помощью эвакуатора

Действия в сложных ситуациях
6-27
6
Только для переднеприводных автомобилей, оснащенных

#
динамической системой курсовой устойчивости (ASC).
При буксировке автомобиля с включенным зажиганием и
вывешенными только передними или только задними колесами
может сработать система ASC, что приведет к аварии.
Если при буксировке автомобиля с А/Т ведущие колеса

#
находятся на земле (тип В на рисунке), не превышайте
приведенных ниже предельных значений скорости и расстояния
буксировки. В противном случае возможно повреждение коробки
передач.

Скорость при буксировке: 50 км/ч
Расстояние буксировки: 30 км

Скорость при буксировке определяется Правилами дорожного
движения и местным законодательством.
ПРЕДОСТЕРЕЖЕНИЕ
При низком уровне масла в автоматической коробке передач

#
запрещается буксировать автомобиль с A/T или CVT
с вывешенными задними колесами (и с передними колесами
на земле). Это может привести к серьезному повреждению и
последующему дорогостоящему ремонту коробки передач.
ПРЕДОСТЕРЕЖЕНИЕ
Буксировка автомобиля с вывешенными задними
колесами (тип В на рисунке)
Включите нейтральную (N) передачу в механической коробке
передач или переведите рычаг селектора A/T или CVT в положение N
(нейтральная передача).
Поверните ключ в замке зажигания в положение АСС и зафиксируйте
рулевое колесо в положении прямолинейного движения с помощью
веревки. Во время буксировки запрещается поворачивать ключ
в замке зажигания в положение LOCK.
Буксировка автомобиля с вывешенными передними
колесами (тип С на рисунке)
Выключите стояночный тормоз.
Включите нейтральную (N) передачу в механической коробке
передач или переведите рычаг селектора (A/T или CVT) в положение
N (нейтральная передача).

Действия в сложных ситуациях
6-28
6
Аварийная буксировкаЕсли в чрезвычайной ситуации невозможно связаться со службой
эвакуации, автомобиль временно можно буксировать на тросе,
закрепив его за специальную проушину.
Если необходимо буксировать Ваш автомобиль с помощью другого
автомобиля или Вам приходится буксировать другой автомобиль,
обратите особое внимание на следующее.
При буксировке автомобиля другим автомобилем1. Достаньте буксировочную проушину, колесный ключ и рукоятку
домкрата, имеющиеся в автомобиле.
(См. раздел «Комплект инструмента и домкрат» на стр. 6-9).
2. Оберните конец рукоятки домкрата тканью и извлеките с ее
помощью крышки (А) из переднего бампера.
3. С помощью колесного ключа (В) заверните и надежно затяните
буксировочную проушину (С).
