Настройки системы
Создание комфортных условий в салоне7-71
7
Поддерживаемые профилиДолжно быть подключено оборудование hands-free (громкая
связь) (продается отдельно).
(Жирным шрифтом выделены заводские настройки, которые
используются по умолчанию).
ПРИМЕЧАНИЕ
Отключите такие функции мобильного телефона, как блокировка
клавиатуры, и подсоедините его к системе, когда отображается
режим ожидания.
Ко гд а мобильный телефон подключен к системе, его функции
(прием звонков и т. д.) могут работать неправильно.
В зависимости от расстояния между системой и мобильным теле-
фоном, условий внутри автомобиля и наличия преград подключе-
ние может оказаться невозможным. В таких случаях рекомендуется
расположить мобильный телефон, как можно ближе к ауди о с и-
стеме.
Даже при подключении мобильного телефона с интерфейсом
Bluetooth не гарантируется правильная работа всех функций
в зависимости от параметров и технических характеристик.
В целях безопасности не рекомендуется использовать мобильный
телефон во время управления автомобилем. Прежде чем начать
использовать
мобильный телефон, остановите автомобиль в безо-
пасном месте.
Даже при подключении мобильного телефона с интерфейсом
Bluetooth могут наблюдаться отличия в элементах экрана или
неправильная работа функций в зависимости от настроек и харак-
теристик телефона.
Для некоторых моделей может не отображаться подтверждение
подключения, или отсутствовать подключение.
Гр ом к а я связьHFP(v1.5)
Перенос телефонного
справочникаOPP(v1.1), PBAP(v1.0)
Автомобили без системы Bluetooth® 2.0
Параметры
настроекОписание настроек
PHONE OFFПри приеме вызова на мобильный телефон
звук не выводится.
PHONE MUTEПри приеме вызова на мобильный телефон
звук ауд ио с ис те мы отключается.
PHONE ATTПри приеме вызова на мобильный телефон
звук выводится через все динамики.
PHONE IN-LПри приеме вызова на мобильный телефон
звук выводится через левый передний
динамик.
PHONE IN-RПри приеме вызова на мобильный телефон

звук выводится через правый передний
динамик.
PHONE IN-LRПри приеме вызова на мобильный телефон
звук выводится через левый и правый
передние динамики.

Настройки системы
7-72Создание комфортных условий в салоне
7
(Жирным шрифтом выделены заводские настройки, которые
используются по умолчанию).
Можно проверить номер версии.
1.Выберите «Gracenote DB» и нажмите на кнопку /SEL.
2.Поверните регулятор /SEL и выберите пункт «DB Version»
(Версия базы данных).
3.Нажмите на кнопку /SEL.
Отображается версия базы данных. Автомобили с системой Bluetooth
® 2.0
Наименование
настройкиПараметры
настроекОписание настроек
Настройки
PHONE INPHONE IN-RПри приеме вызова на
мобильный телефон звук
выводится через правый
передний динамик.
PHONE IN-LПри приеме вызова на
мобильный телефон звук
выводится через левый
передний динамик.
Языковые
настройки
для голосовой
функции HFMENGLISHИзменение языка голоса
модуля громкой связи
hands free. FRENCH
GERMAN
SPANISH
ITALIAN
DUTCH
PORTUGUESE
RUSSIAN
ПРИМЕЧАНИЕ
В зависимости от модели автомобиля эти настройки могут
не отображаться.
Gracenote DB (для автомобилей с системой
Bluetooth® 2.0)

Поиск и устранение неисправностей
Создание комфортных условий в салоне7-73
7
E00738401192
При появлении сообщения на дисплее или возникновении неисправности проверьте следующие пункты.
В зависимости от ситуации, на дисплее аудио сис те м ы появляются сообщения.
Поиск и устранение неисправностей
При появлении сообщения
РежимСообщениеПричинаДействия
CD CHECK DISCДиск вставлен в перевернутом положении.Вставьте диск этикеткой вверх.
На диске присутствует ко н д е н с ат.Подождите некоторое время перед тем, как
вставить диск снова.
DISC ERRORДиск поврежден или деформирован.Очистите рабочую поверхность диска.
Грязный диск.
INTERNAL EНеисправность привода по какой-либо причине.Убе д и т е с ь, что диск полностью исправен
и повторно вставьте его в устройство.
Если проблема
сохраняется, обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
HEAT ERRORСлишком высокая температура внутри данного
устройства.Извлеките диск и дождитесь снижения
температуры до рабочего значения.

Поиск и устранение неисправностей
7-74Создание комфортных условий в салоне
7
USB FILE ERRORВыбраны файлы, кото ры е не могут быть
воспроизведены.Выберите файлы, которые можно
воспроизвести.
 «Аудиофа йлы (MP3/WMA/AAC)» (стр. 7-32)
USB BUS PWRСильный/слабый ток или высокое/низкое
напряжение в системе.Выключите питание и немного подождите.
Если проблема сохраняется, обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS. LSI ERRORВ системе присутствует внутренняя
неисправность по какой-либо причине.
UNSUPPORTED
FORMATВыполнена попытка воспроизведения

аудиофайлов, формат кото ры х
не поддерживается.Уб е д и т е с ь, что ауд ио файл ы можно
воспроизвести.
 «Аудиофа йлы (MP3/WMA/AAC)» (стр. 7-32)
UNSUPPORTED
DEVICEПодключенное устройство USB
не поддерживается.Подключите совместимое устройство USB.
iPod NO SONGНа подключенном iPod/iPhone отсутствуют
записи.Подключите iPod/iPhone, который содержит
записи.
VER ERRORДанная версия программного обеспечения
iPod/iPhone не поддерживается.Используйте поддерживаемую версию
программного обеспечения.
Прочая
инфор-
мацияERROR DCНа динамики было подано чрезмерное
напряжение постоянного тока
.Выключите питание и немного подождите.
Если проблема сохраняется, обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
РежимСообщениеПричинаДействия

Поиск и устранение неисправностей
Создание комфортных условий в салоне7-75
7
Ниже приведены признаки, причины неисправностей и действия для их устранения.
При проявлении неисправности
ПризнакиПричинаДействия
Отсутствие звука или
слишком тихий звук.Выбрана минимальная громкость.Отрегулируйте громкость.
 «Регулировка громкости» (стр. 7-38)
Регулятор баланса перемещен до конца
водну сторону.Отрегулируйте баланс звука.
 «Регулировка качества звука, баланса и громкости»
(стр. 7-66)
Диск не вставляется.В аудио с ист ем е уже имеется диск.Извлеките диск.
 «Ус т а н о в к а и извлечение ком п а кт-диска» (стр
. 7-39)
В аудио с ист ем е отсутствует диск, но она
сообщает о его наличии.Один раз нажмите кнопку извлечения.
 «Ус т а н о в к а и извлечение ком п а кт-диска» (стр. 7-39)
Устройству не уд а е т с я
воспроизвести диск.Диск вставлен в перевернутом положении.Вставьте диск этикеткой вверх.
На диске присутствует ко н д ен с ат.Подождите некоторое время перед тем, как вставить диск снова.
Грязный
диск.Очистите рабочую поверхность диска.
Происходят пропуски
звука на одном и том же
месте.Диск поврежден или загрязнен.Проверьте диск.
Отсутствие звука даже
при вставленном диске.Повреждение или загрязнение диска озна-
чает невозможность считывания данных.Проверьте диск. Кроме того, при использовании дисков
CD-R/RW учитывайте, что их характеристики могут сделать
невозможным их
воспроизведение.

Антенна
7-76Создание комфортных условий в салоне
7
E00710500022
E00710901179

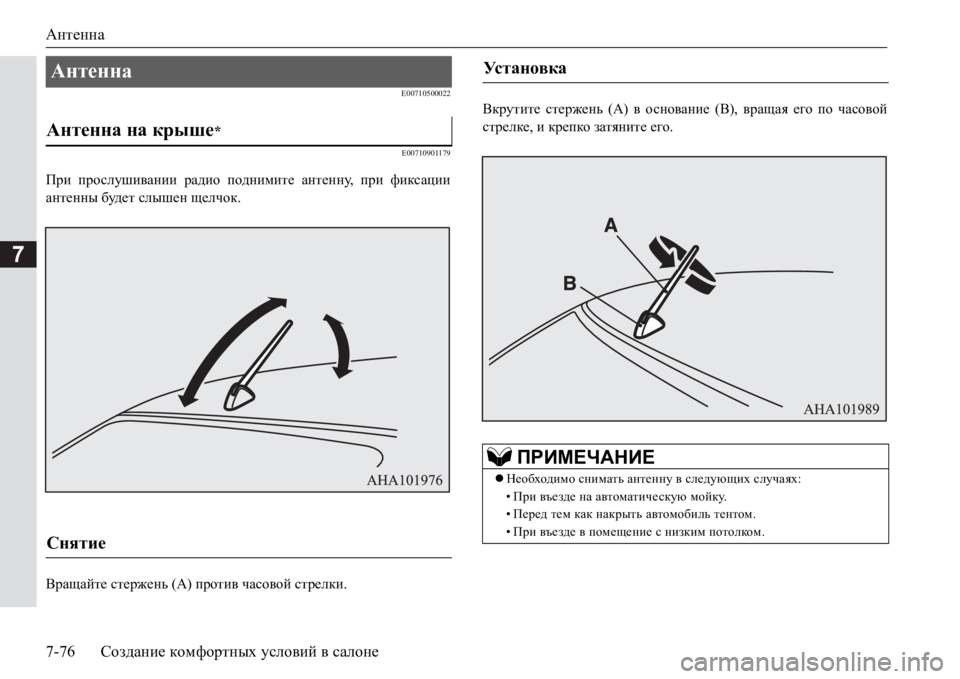

При прослушивании радио поднимите антенну, при фиксации
антенны будет слышен щелчок.
Вращайте стержень (А) против часовой стрелки.Вкрутите стержень (А) в основание (В), вращая его по часовой
стрелке, и крепко затяните его.
Антенна
Антенна на крыше*
Снятие
Ус т а н о в к а
ПРИМЕЧАНИЕ
Необходимо снимать антенну в следующих случаях:
•При въезде на автоматическую мойку.
•Перед тем как накрыть автомобиль тентом.
•При въезде в помещение с низким потолком.

Система связи Link System*
Создание комфортных условий в салоне7-77
7
E00711101064
Антенные проводники наклеены с внутренней стороны на заднее
стекло.
E00764501820
Система связи Link System осуществляет общий ко н т р ол ь над
устройствами, подключаемыми к входному разъему USB или
ксистеме Bluetooth
® 2.0, что позволяет управлять подключен-
ными устройствами при помощи штатных органов управления
в автомобиле или голосовых команд.
Сведения о порядке эксплуатации системы можно найти в следу-
ющих разделах.
«Система Bluetooth
® 2.0» на стр. 7-78.
«Входной разъем USB» на стр. 7-107.
«Воспроизведение записей с проигрывателя iPod» на стр.7-49.
«Прослушивание записей с USB-накопителя» на стр. 7-52.
«Воспроизведение записей с проигрывателя iPod/USB-накопи-
теля с помощью голо сового управления» на стр. 7-56.
«Воспроизведение записей с ауд иоу ст ро йс тва с интерфейсом
Bluetooth» на стр. 7-61.
Bluetooth
®— зарегистрированная торговая марка BLUETOOTH
SIG, INC.
Антенна, встроенная в стекло*
ПРИМЕЧАНИЕ
Заднее стекло следует протирать мягкой ветошью вдоль антенных
проводников, чтобы не повредить их.
Наклеивание тонировочной пленки или металлических предметов
(например, неоригинальные антенны и т. п.) на заднее стекло при-
водит к ухудшению чувствительности радиоприема.
Кроме того, чувствительность приема может понизиться из-за
повреждения проводников антенны, например, скребком при
наклеивании тонировочной пленки.
Система связи Link System*

Система Bluetooth® 2.0*
7-78Создание комфортных условий в салоне
7
E00764601065
Вы приобрели устройство, которое содержит программное обе-
спечение, используемое MITSUBISHI MOTORS CORPORATION
по лицензии компании Visteon Corporation и ее производителей.
Полный перечень данных продуктов сторонних производителей
и тексты лицензионных соглашений с ко н ечн ы м пользователем
можно найти в Интернете по адресу:
http://www.jciblueconnect.com/faq/fulldisclosure.pdf
E00726002521
Система Bluetooth® 2.0 позволяет осуществлять и принимать
звонки в автомобиле с помощью голо совых коман д (для этого
требуется наличие мобильного телефона с поддержкой техноло-
гии беспроводной связи Bluetooth
®, которую принято называть
просто Bluetooth®). Кроме того, эта система дает возможность
воспроизводить музыку, сохраненную в музыкальном проигры-
вателе Bluetooth
®, через динамики автомобиля.
В системе имеется функция распознавания голосовых кома н д,
позволяющая совершать звонки, не занимая рук (достаточно
включить телефон нажатием одной клавиши), и управлять теле-
фоном с помощью голосовых кома н д по определенной струк-
туре.
Пользоваться системой Bluetooth
® 2.0 можно только тогда, ко гда
ключ в замке зажигания находится в положении ON или АС С,
либо включен режим работы ON или ACC.
Перед началом использования системы Bluetooth
®2.0 необхо-
димо установить режим пары между устройством Bluetooth®
исистемой Bluetooth® 2.0. См. раздел «Подключение к системе
Bluetooth® 2.0 устройства Bluetooth®» на стр. 7-87.
Bluetooth
® — зарегистрированная торговая марка BLUETOOTH
SIG, INC.
Лицензионное соглашение с конечным
пользователем системы Link System

Система Bluetooth® 2.0*

Система Bluetooth® 2.0*
Создание комфортных условий в салоне7-79
7

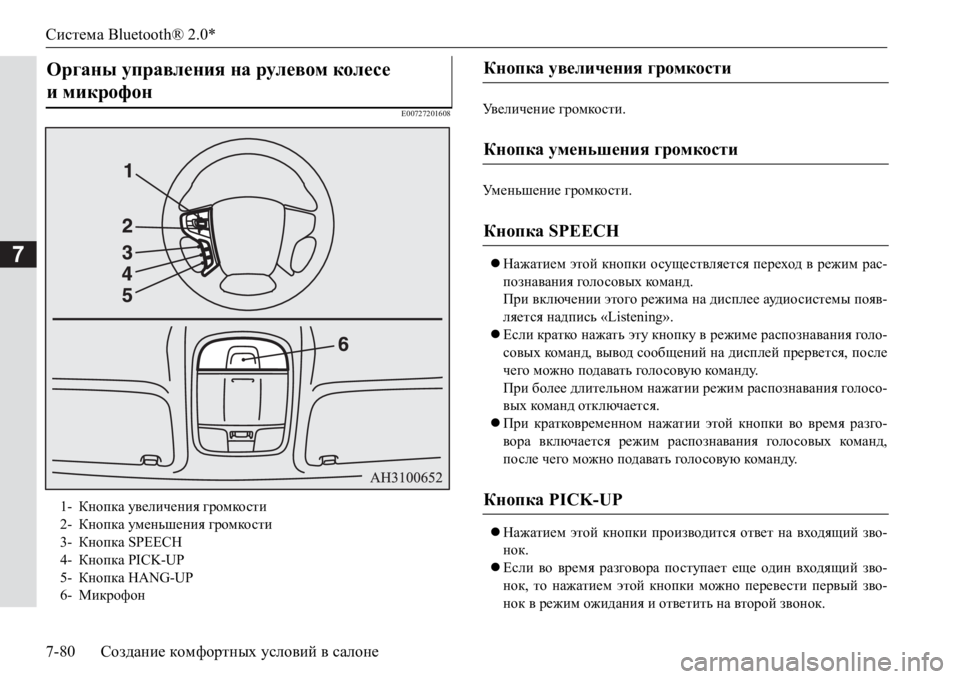

Органы управления на рулевом коле с е и микрофон  стр.7-80
Функция распознавания голосовых кома н д  стр.7-81
Полезные голо совые кома н д ы  стр.7-82
Создание списка лиц, подающих голо совые коман д ы  стр.7-85
Подключение к системе Bluetooth
® 2.0 устройства Bluetooth®
стр.7-87
Управление музыкальным проигрывателем, подключенным
по интерфейсу Bluetooth
®  стр.7-93
Осуществление и прием звонков с помощью голо совых коман д
 стр.7-93
Пользование телефонным справочником  стр.7-97
ПРЕДУПРЕЖДЕНИЕ
Хотя система Bluetooth® 2.0 и позволяет совершать звонки без
телефона в руках, если Вы решите воспользоваться мобиль-
ным телефоном во время движения, следите за тем, чтобы это
не отвлекало Вас от безопасного управления автомобилем.
Любые действия, отвлекающие от управления автомобилем,
втом числе и разговоры по телефону, повышают опасность
возникновения дорожно-транспортного происшествия.
Ознакомьтесь с действующим в Вашей стране законодатель-
ством, регламентирующим использование мобильного теле-
фона за рулем, и соблюдайте его требования.
ПРИМЕЧАНИЕ
Если на автомобиле с системой дистанционного управления авто-
мобилем включен режим работы ACC, по истечении определен-
ного периода времени питание электрооборудования
автоматически отключится и пользоваться ауди о с ис те м ой будет
невозможно. Питание вновь подается на электрооборудование,
если включить режим работы ACC с помощью кнопки запуска и
остановки двигателя. См. раздел «Функция автоматического
отключения электропитания при включенном режиме
работы
ACC» на стр.6-28
Система Bluetooth
® 2.0 не может использоваться в случае разряда
батареи устройства Bluetooth®, а также в том случае, если питание
устройства выключено.
Телефонная связь с использованием голосовых команд невоз-
можна, если Ваш телефон не подключен к сети.
Если устройство Bluetooth
® находится на сиденье третьего ряда
или в багажном отделении, возможно, воспользоваться системой
Bluetooth
® 2.0 не уд а с т с я.
Некоторые устройства Bluetooth® не совместимы с системой
Bluetooth® 2.0.
Вы можете подтвердить версию ПО системы связи Link System,
трижды нажав на кнопку HANG-UP в течение 10 секунд (дважды
нажмите и уд е р ж и ва й т е, затем кратко нажмите).
В некоторых странах более детально ознакомиться с системой
Bluetooth
® 2.0 Вы сможете на сайте MITSUBISHI MOTORS.
Пожалуйста, прочтите и дайте согласие с условиями «Предупреж-
дения о ссылках на веб-сайты других компаний», потому что про-
исходит подключение к стороннему сайту.
http://www.mitsubishi-motors.com/en/products/index.html
ПО обновляется производителем мобильного телефона, кото ры й
может изменить или уд а л и т ь различные функции подключения
устройства.
На автомобилях, оборудованных системой экстренного реагирова-
ния
при авариях ЭРА-ГЛ О Н АС С, воспользоваться системой
Bluetooth® 2.0 не уд а с т с я при выполнении экстренного вызова.
ПРИМЕЧАНИЕ

Система Bluetooth® 2.0*
7-80Создание комфортных условий в салоне
7
E00727201608Ув е л и ч е н и е громкости.
Уменьшение громкости.
Нажатием этой кнопки осуществляется переход в режим рас-
познавания голо совых коман д.
При включении этого режима на дисплее ауд ио с ист ем ы появ-
ляется надпись «Listening».
Если кратко нажать эту кнопку в режиме распознавания голо-
совых коман д, вывод сообщений на дисплей прервется, после
чего можно подавать голо совую коман д у.
При более длительном
нажатии режим распознавания голосо-
вых коман д отключается.
При кратковременном нажатии этой кнопки во время разго-
вора включается режим распознавания голосовых кома н д,
после чего можно подавать голо совую коман д у.
Нажатием этой кнопки производится ответ на входящий зво-
нок.
Если во время разговора поступает еще один входящий зво-
нок, то нажатием этой
кнопки можно перевести первый зво-
нок в режим ожидания и ответить на второй звонок.
Органы управления на рулевом колесе
и микрофон
1-Кнопка увеличения громкости
2-Кнопка уменьшения громкости
3-Кнопка SPEECH
4-Кнопка PICK-UP
5-Кнопка HANG-UP
6-Микрофон
Кнопка увеличения громкости
Кнопка уменьшения громкости
Кнопка SPEECH
Кнопка PICK-UP
