Правила обращения скомпакт-дисками
Создание комфортных условий в салоне7-31
7
Не гарантируется возможность воспроизведения дисков, тип
которых отличается от указанных в разделе «Типы ком п а кт-
дисков, поддерживаемые системой».
Запрещается использовать диски размером 8 см.
Во избежание неисправности запрещается использование
дисков нестандартной формы, например, в форме сердца.
Кроме того, может быть невозможно воспроизведение дисков,
которые имеют прозрачные участки.
Компакт-диски с незавершенной сессией
записи не будут вос-
производиться.
Даже в случае, если комп акт-диск записан в правильном фор-
мате с помощью пишущего устройства или ком п ь юте ра
и с использованием правильных настроек и параметров про-
граммного обеспечения, воспроизведение ком п а кт-диска
может оказаться невозможным в связи с особенностями ко н-
кретного ком п а кт-диска, в связи с наличием повреждений,
меток, грязи
на диске или ко н д е н с ат а на линзе внутри дан-
ного устройства.
В зависимости от комп акт-диска некоторые функции или чте-
ние диска могут быть недоступны.
Не используйте ком п акт-диски с трещинами или деформа-
цией.
Не используйте ком п акт-диск, если на нем есть наклейки,
остатки наклеек или клея.
Не рекомендуется
использовать ком п а кт-диски с декоратив-
ными этикетками или наклейками.Данное устройство способно воспроизводить музыкальные ком-
пакт-диски, однако следует учитывать следующие рекомендации
относительно стандартов ком п акт-дисков.
Убе д и т е с ь, что Вы используете ком п а кт-диски с маркировкой
на поверхности.
Не гарантируется воспроизведение нестандартных дисков.
Даже в случае если воспроизведение возможно, не гарантиру-
ется
высокое качество звука.
При воспроизведении нестандартных комп акт-дисков могут
возникнуть следующие ситуации:
•Шум во время воспроизведения.
•Неравномерное воспроизведение.
•Невозможность распознать диск.
•Невозможность воспроизвести первую запись.
•Необходимость большего времени до начала воспроизведе-
ния по сравнению с обычными ком п акт-дисками.
•Начало воспроизведения не с начала записи.
•Пропуск некоторых фрагментов
при воспроизведении;
•Остановка воспроизведения записи.
•Некорректное отображение записей. Диски, воспроизведение которых может быть невозможно
Нестандартные компакт-диски

Аудиофайлы (MP3/WMA/AAC)
7-32Создание комфортных условий в салоне
7
E00736101212
Данная аудио сис те ма может воспроизводить файлы формата
MP3/WMA/AAC, записанные на дисках CD-ROM, CD-R/RW или
в памяти устройств USB.
Существуют ограничения по использованию файлов и носите-
лей, поэтому необходимо сначала ознакомиться со следующей
информацией перед записью аудиофайлов MP3/WMA/AAC
на диски или устройства USB.
Также прочитайте руководства по эксплуатации привода
CD-R/RW и программного обеспечения используемого для
записи, чтобы правильно выполнять все операции.
Если
аудио фа йлы MP3/WMA/AAC/WAV содержат информацию
о заголовке и другие сведения, то эти данные будут отображены
на дисплее.E00736200027
Форматы данных, поддерживаемые при воспроизведении
сдисков (CD-ROM, CD-R/RW) и USB-устройств, различаются.
Аудиофайлы (MP3/WMA/AAC)
ПРЕДОСТЕРЕЖЕНИЕ
Компа кт-диски однократной записи и компакт-диски многократной
записи могут быть использованы только для воспроизведения ауд и-
офайлов в формате MP3.
Такие действия, как копирование музыкальных дисков или файлов,
бесплатное или платное их распространение, загрузка через Интер-
нет или другими способами на серверы, являются незаконными.
Присваивайте расширения «.mp3», «.wma» или «.m4a» только фай-
лам формата MP3/WMA/AAC. Воспроизведение дисков, на кото-
рых записаны файлы с указанием неправильного формата, может
сопровождаться слишком высоким уровнем громкости, что приве-
дет к повреждению динамиков или аварии.
ПРИМЕЧАНИЕ
В зависимости от состояния записывающего устройства или про-
граммного обеспечения воспроизведение может выполняться
неправильно. В таких случаях изучите руководство по эксплуата-
ции вашего оборудования или программного обеспечения.
В зависимости от используемой операционной системы, ее версии,
программного обеспечения или настроек файлам могут не присва-
иваться расширения. В таких случаях необходимо присвоить
фай-
лам расширения .mp3, .wma или .m4a при копировании файлов.
Размер файла для воспроизведения не должен превышать 2 Гб.
Поддерживаемые форматы данных
Формат данныхКомпакт-дискUSB-устройство
MP3
WMA X
AAC X

Аудиофайлы (MP3/WMA/AAC)
Создание комфортных условий в салоне7-33
7
E00736300031
Система способна распознавать структуру папок, содержащую
до восьми уровней.
Для управления записями можно создать структуру папок типа
Жанр — Исполнитель — Альбом — Запись (файлы формата
MP3/WMA/AAC).
Структура папок
Корнева я папка (корневой каталог)
Папка
Аудиофа йл
1 уровень2 уровень3 уровень4 уровень
5 уровень
ОписаниеХаракте-
ристикаПодробности
Характе-
ристики
форматаISO9660 1
уровнейМаксимальная длина
названия файла —
8символов, расширение
файла — 3 символа
(однобайтовые буквенно-
цифровые символы,
прописные буквы,
цифры; допускается
использование символа
«_»)
Расши-
рение
файловой
системы
ISO9660JolietДопускается
использование названий
файлов длиной
до64символов
Многосес-
сионные
дискиНе поддерживаются (поддерживается только
первая сессия)
Макси-
мальное
коли че с тво
уровней8 уровней (корневой каталог является
1-м
уровнем)
Макси-
мальное
коли че с тво
папок700 папок, включая корневой каталог

Аудиофайлы (MP3/WMA/AAC)
7-34Создание комфортных условий в салоне
7
E00736400029
MP3 — это аббревиатура от «MPEG-1 Audio Layer 3». MPEG —
аббревиатура названия стандарта сжатия видеоинформации
«Motion Picture Experts Group», который используется для видео-
дисков и т. д.
MP3 является одним из методов сжатия аудиоданных, который
регламентируется стандартом MPEG. Данный способ уменьшает
качество звуковых частот, которые находятся за пределами вос-
приятия человеческого уха или скрыты более громкими звуками.
За счет этого обеспечивается высокое качество данных
при
небольшом размере.
Это позволяет сжать размер записей с музыкального диска при-
близительно в 10 раз без заметного снижения качества звука, т. е.
на один диск CD-R/RW можно записать приблизительно
10музыкальных дисков. Макси-
мальное
кол и че ст во
файлов*
1
65535 файлов (общее кол и че с тво файлов
на носителе. Не учитываются файлы, формат
которых отличается от MP3, WMA и AAC)
Ограничение
названий
файлов
ипапокНе более 64 байт (для кодировки Unicode —
32символа). Файлы и папки, длина названий
которых превышает данное значение, не будут
отображаться и воспроизводиться системой
Поддержи-
ваемые
форматы
USBРекомендуемая файловая система — FAT32.
То л ь ко 1 раздел
*
1:Не учитываются файлы, формат которых отличается от
MP3/WMA/AAC. Тем не менее, при хранении большого кол и-
чества записей в одной папке некоторые записи не будут рас-
познаны устройством, даже если их кол и че ст во не превышает
максимальное допустимое значение. В таких случаях рекомен-
дуется распределить записи в несколько папок.
ПРИМЕЧАНИЕ
Порядок отображения папок и файлов в данной системе может
отличаться от порядка отображения на экране комп ь ют ер а.
ОписаниеХаракте-
ристикаПодробностиЧто такое формат MP3?
ПРЕДОСТЕРЕЖЕНИЕ
MP3-файлы, отличающиеся от стандарта, могут являться причиной
неправильного воспроизведения или неправильного отображения
названий файлов/папок.

Аудиофайлы (MP3/WMA/AAC)
Создание комфортных условий в салоне7-35
7
Ниже описаны характеристики поддерживаемых MP3-файлов.
E00736600021
WMA — это аббревиатура формата сжатия аудиоданных
Windows Media Audio, разработанного компанией Microsoft. Дан-
ный формат обеспечивает более сильное сжатие, чем формат
MP3.
Ниже описаны характеристики поддерживаемых WMA-файлов.
Поддерживаемые стандарты MP3-файлов
ОписаниеПодробности
ХарактеристикаMPEG-1 AUDIO LAYER3
MPEG-2 AUDIO LAYER3
Частота дискрети-
зации, кГцMPEG-1: 32/44.1/48
MPEG-2: 16/22.05/24
Битрейт, кб/сMPEG-1: от 32 до 320
MPEG-2: от 8 до 160
VBR (переменный
битрейт)Поддерживается
Режим каналов Стерео/сведенное стерео/двойной канал/
монофонический
Расширение файлаmp3
Поддерживаемая
информация о
тегахID3 тэги Версия 1.0, Версия 1.1, Версия
2.2, Версия 2.3, Версия 2.4 (ISO-8859-1,
UTF-16 (Unicode)), заголовки, имя испол-
нителя, название альбома
Максимальное
коли че с тво симво-
лов, которое может
быть отображено
на
дисплее64 символа
Что такое формат WMA?
ПРИМЕЧАНИЕ
Microsoft, Windows Media и Windows являются зарегистрирован-
ными торговыми марками комп а ни и Microsoft Corporation в США и
других странах.
ПРЕДОСТЕРЕЖЕНИЕ
Формат WMA поддерживает управление цифровыми правами
(DRM). Данное устройство не может воспроизводить файлы WMA,
если они защищены этой технологией.
WMA -файлы, отличающиеся от стандарта, могут являться причи-
ной неправильного воспроизведения или неправильного отображе-
ния названий файлов/папок.
Не поддерживаются стандарты Pro, Lossless и Vo i c e .
Поддерживаемые стандарты WMA-файлов
ОписаниеПодробности
ХарактеристикаWindows Media Audio
Version7.0/8.0/9.0

Аудиофайлы (MP3/WMA/AAC)
7-36Создание комфортных условий в салоне
7
E00736800023
AAC — это аббревиатура стандарта сжатия Advanced Audio
Coding, используемого в «MPEG-2» и «MPEG-4». Данный фор-
мат имеет степень сжатия в 1,4 раза больше, чем в MP3, и обеспе-
чивает сравнимое с ним качество.Ниже описаны характеристики поддерживаемых AAC-файлов. Частота дискретизации,
кГц32/44.1/48
Битрейт, кб/сот 48 до 320
VBR
(переменный битрейт)Поддерживается
Режим каналов Стерео/монофонический
Расширение файлаwma
Поддерживаемая инфор-
мация о тегах
Теги WMA
Название записи, имя исполнителя,
название альбома
Максимальное кол и че с тво
символов, которое может
быть отображено на дис-
плее64 символа
Что такое формат AAC?
ПРЕДОСТЕРЕЖЕНИЕ
Формат AAC поддерживает управление цифровыми правами
(DRM). Данное устройство не может воспроизводить файлы AAC,
если они защищены этой технологией.
ОписаниеПодробности
AAC-файлы, отличающиеся от стандарта, могут являться причи-
ной неправильного воспроизведения или неправильного отображе-
ния названий файлов/папок.
Поддерживаемые стандарты AAC-файлов
ОписаниеПодробности
ХарактеристикаAdvanced Audio Coding
MPEG4/AAC-LC
MPEG2/AAC-LC
Частота
дискретизации,
кГцMPEG4 8/11.025/12/16/22.05/24/32/44.1/48
MPEG2 8/11.025/12/16/22.05/24/32/44.1/48
Битрейт, кб/сMPEG4от 8 до 320
MPEG2от 8 до 320
VBR (переменный битрейт)Поддерживается
Режим каналов Стерео/монофонический
Расширение файлаm4a
Поддерживаемая
информация о тегахТеги AAC или ID3
Заголовок, имя исполнителя,
название альбома
Максимальное кол и че ст во
символов, кото ро е может
быть отображено на дис-
плее64 символа
ПРЕДОСТЕРЕЖЕНИЕ

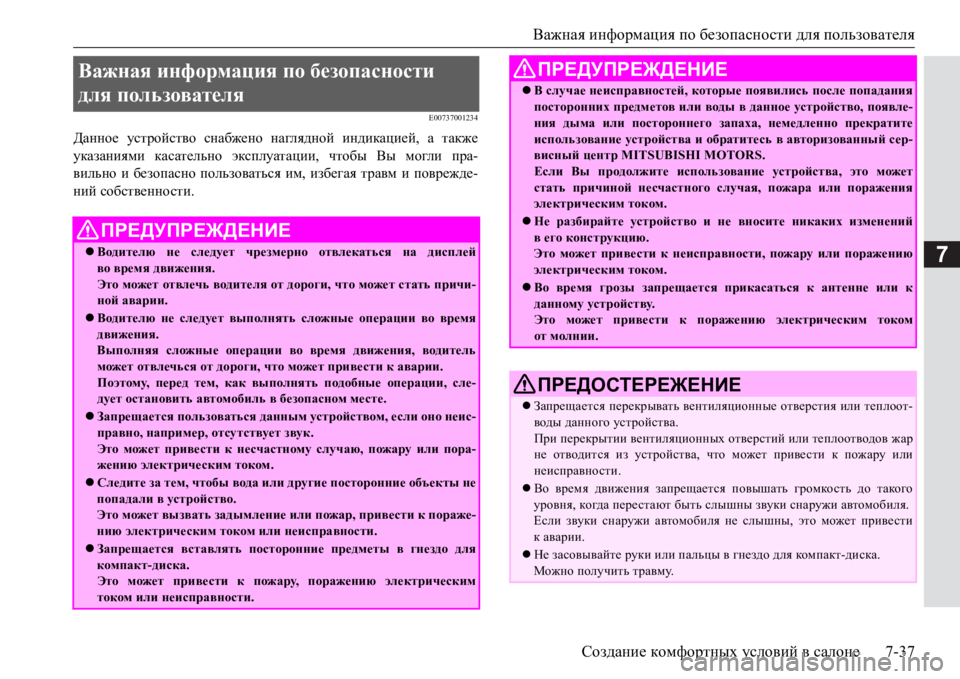

Важная информация по безопасности для пользователя
Создание комфортных условий в салоне7-37
7
E00737001234
Данное устройство снабжено наглядной индикацией, а также
указаниями касательно эксплуатации, чтобы Вы могли пра-
вильно и безопасно пользоваться им, избегая травм и поврежде-
ний собственности.
Важная информация по безопасности
для пользователя
ПРЕДУПРЕЖДЕНИЕ
Водителю не следует чрезмерно отвлекаться на дисплей
во время движения.
Это может отвлечь водителя от дороги, что может стать причи-
ной аварии.
Водителю не следует выполнять сложные операции во время
движения.
Выполняя сложные операции во время движения, водитель
может отвлечься от дороги, что может привести к аварии.
Поэтому, перед тем, как выполнять подобные операции, сле-
дует остановить автомобиль в безопасном месте.
Запрещается пользоваться данным устройством, если оно неис-
правно, например, отсутствует звук.
Это может привести к несчастному случаю, пожару или пора-
жению электрическим током.
Следите за тем, чтобы вода или другие посторонние объекты не
попадали в устройство.
Это может вызвать задымление или пожар, привести к пораже-
нию электрическим током или неисправности.
Запрещается вставлять посторонние предметы в гнездо для
компакт-диска.
Это может привести к пожару, поражению электрическим
током или неисправности.
В случае неисправностей, которые появились после попадания
посторонних предметов или воды в данное устройство, появле-
ния дыма или постороннего запаха, немедленно прекратите
использование устройства и обратитесь в авторизованный сер-
висный центр MITSUBISHI MOTORS.
Если Вы продолжите использование устройства, это может
стать причиной несчастного случая, пожара или поражения
электрическим током.
Не разбирайте устройство и не вносите никаких изменений
вего конструкцию.
Это может привести к неисправности, пожару или поражению
электрическим током.
Во время грозы запрещается прикасаться к антенне или к
данному устройству.
Это может привести к поражению электрическим током
от молнии.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается перекрывать вентиляционные отверстия или теплоот-
воды данного устройства.
При перекрытии вентиляционных отверстий или теплоотводов жар
не отводится из устройства, что может привести к пожару или
неисправности.
Во время движения запрещается повышать громкость до такого
уровня, когда перестают быть слышны звуки снаружи автомобиля.
Если звуки снаружи автомобиля не слышны, это может привести
каварии.
Не засовывайте руки или пальцы в гнездо для ком п акт-диска.
Можно получить травму.
ПРЕДУПРЕЖДЕНИЕ

Органы управления аудиосистемой
7-38Создание комфортных условий в салоне
7
E00737101248
E00737201122
1.Нажмите на кнопку PWR/VOL.
Включится питание и возобновится воспроизведение послед-
него источника воспроизведения.
2.Нажмите на кнопку PWR/VOL.
Выключится питание.
E00737300025
1.Поверните регулятор PWR/VOL, чтобы отрегулировать гром-
ко ст ь.
Поверните регулятор PWR/VOL по часовой стрелке, чтобы
увеличить громкость, и против часовой стрелки, чтобы
уменьшить громкость.
Органы управления аудиосистемой
Включение/выключение питания (ON/OFF)
ПРИМЕЧАНИЕ
Также включить и выключить аудио си ст ем у можно нажав и уд е р-
живая кнопку SOURCE на рулевом кол е с е.
Регулировка громкости
ПРИМЕЧАНИЕ
Максимальное значение громкости — 45, минимальное — 0.
По умолчанию громкость настроена на значение «17».

Органы управления аудиосистемой
Создание комфортных условий в салоне7-39
7
E00737400026
1.Вставьте диск этикеткой вверх в гнездо для ком п акт-диска.
Слегка нажмите компакт-диск вперед, пока аудио сис те ма не
выполнит загрузку диска, после чего начнется воспроизведе-
ние.
2.Нажмите на кнопку .
При этом произойдет выгрузка диска из системы, после чего
можно извлечь диск.
Ус т а н о в к а и извлечение компакт-диска
Гне здо
для комп акт-диска
Компакт-диск
*Сторона с этикеткой
ПРЕДОСТЕРЕЖЕНИЕ
При замене ком п акт-дисков сначала остановите автомобиль в безо-
пасном месте, гд е разрешена остановка.
Не засовывайте руки, пальцы или посторонние объекты в гнездо
для ком па кт-диска. Это может привести к травмам, появлению
дыма или возгоранию.
Комп а кт-диски диаметром 8 см не поддерживаются.

Органы управления аудиосистемой
7-40Создание комфортных условий в салоне
7
E00737501271
Здесь описаны названия и функции каждой кнопки.
Назначение кнопок
1- кнопка
Используется для извлечения диска.
2-
Кнопка 3 / кнопка 4
Используются для ускоренного воспроизведения текущей
записи в прямой/обратной последовательности.
При прослушивании радио используются в качестве кно-
пок памяти 3 и 4.
3-Кнопка 2 RDM
Режим воспроизведения записей в случайном порядке, при
прослушивании радио используется в качестве кнопки
памяти 2.4-Кнопка 1 RPT
Режим повторного воспроизведения записей, при прослу-
шивании радио используется в качестве кнопки памяти 1.
5-Кнопка RADIO
Включение радиоприемника и переключение диапазонов.
6-Кнопка/регулятор PWR/VOL
Регулировка громкости и включение/выключение питания.
7-Кнопка MEDIA
Переключение между ком п а кт-диском и другими источни-
ками.
Нажмите и уд е р ж и в а й т е кнопку для переключения в режим
AUX.
