Краткое руководство
Краткий обзор / краткое руководство 1-20

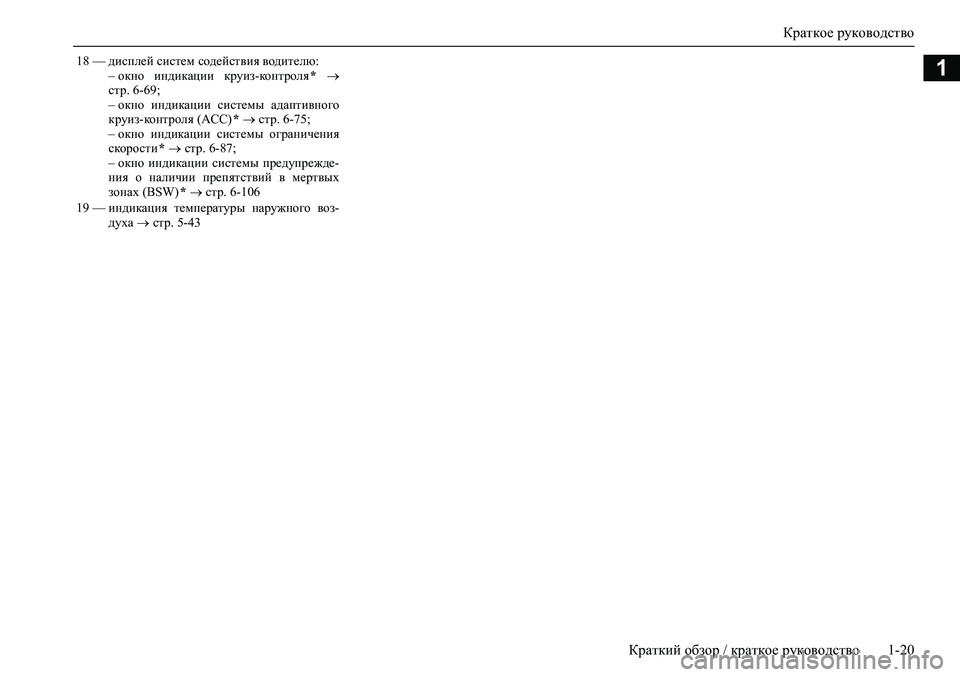

118 — дисплей систем содействия водителю:
– окно индикации круиз-контроля *
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) * стр. 6-75;
– окно индикации системы ограничения
скорости * стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) * стр. 6-106
19 — индикация температуры наружного воз-
духа стр. 5-43
Page 22 of 488

Краткое руководство
1-21 Краткий обзор / краткое руководство

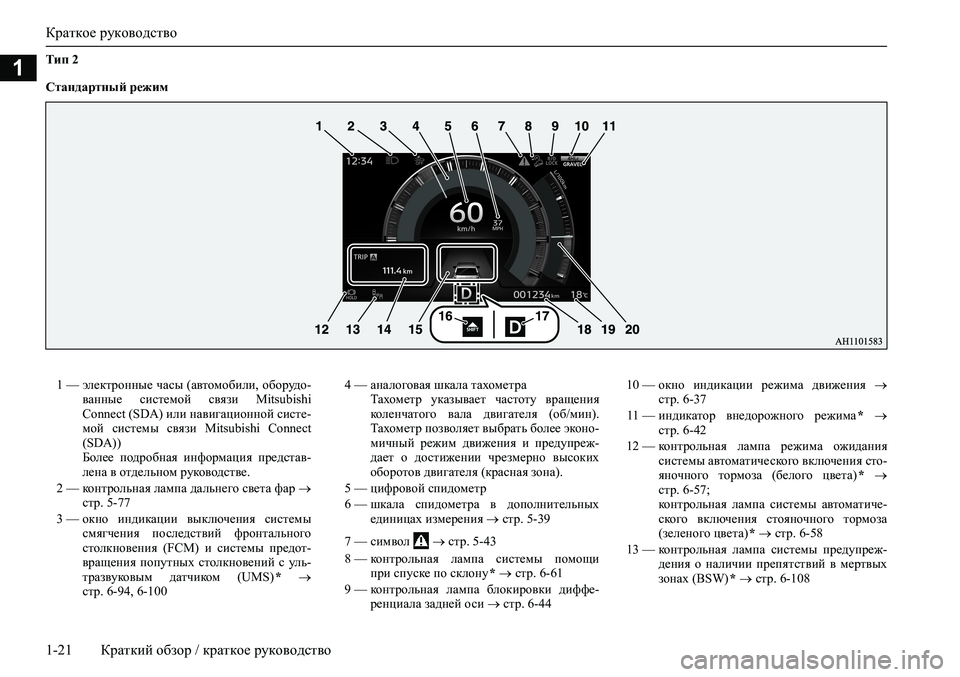

1Тип 2
Стандартный режим
1 — электронные часы (автомобили, оборудо-
ванные системой связи Mitsubishi
Connect (SDA) или навигационной систе-
мой системы связи Mitsubishi Connect
(SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар
стр. 5-77
3 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с уль-
тразвуковым датчиком (UMS) *
стр. 6-94, 6-1004 — аналоговая шкала тахометра
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эконо-
мичный режим движения и предупреж-
дает о достижении чрезмерно высоких
оборотов двигателя (красная зона).
5 — цифровой спидометр
6 — шкала спидометра в дополнительных
единицах измерения стр. 5-39
7 —
символ стр. 5-43
8 — контрольная лампа системы помощи
при спуске по склону * стр. 6-61
9 — контрольная лампа блокировки диффе-
ренциала задней оси стр. 6-4410 — окно индикации режима движения
стр. 6-37
11 — индикатор внедорожного режима *
стр. 6-42
12 — контрольная лампа режима ожидания
системы автоматического включения сто-
яночного тормоза (белого цвета) *
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) * стр. 6-58
13 — контрольная лампа системы предупреж-
дения о наличии препятствий в мертвых
зонах (BSW) * стр. 6-108
Page 23 of 488

Краткое руководство
Краткий обзор / краткое руководство 1-22

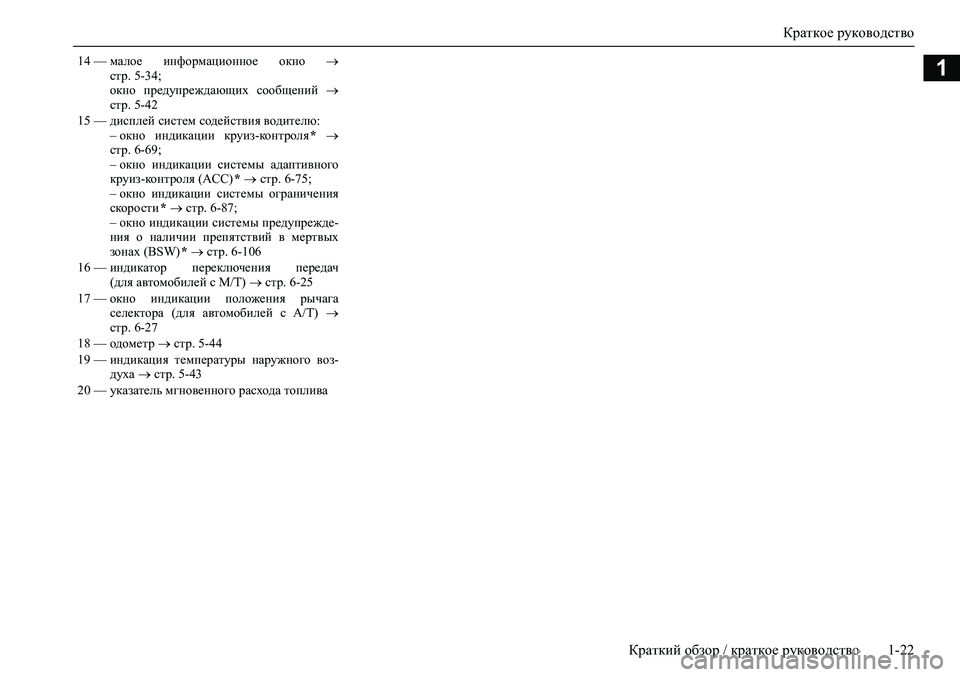

114 — малое информационное окно
стр. 5-34;
окно предупреждающих сообщений
стр. 5-42
15 — дисплей систем содействия водителю:
– окно индикации круиз-контроля *
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) * стр. 6-75;
– окно индикации системы ограничения
скорости * стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) * стр. 6-106
16 — индикатор переключения передач
(для автомобилей с M/T) стр. 6-25
17 — окно индикации положения рычага
селектора (для автомобилей с A/T)
стр. 6-27
18 — одометр стр. 5-44
19 — индикация температуры наружного воз-
духа стр. 5-43
20 — указатель мгновенного расхода топлива
Page 24 of 488

Краткое руководство
1-23 Краткий обзор / краткое руководство

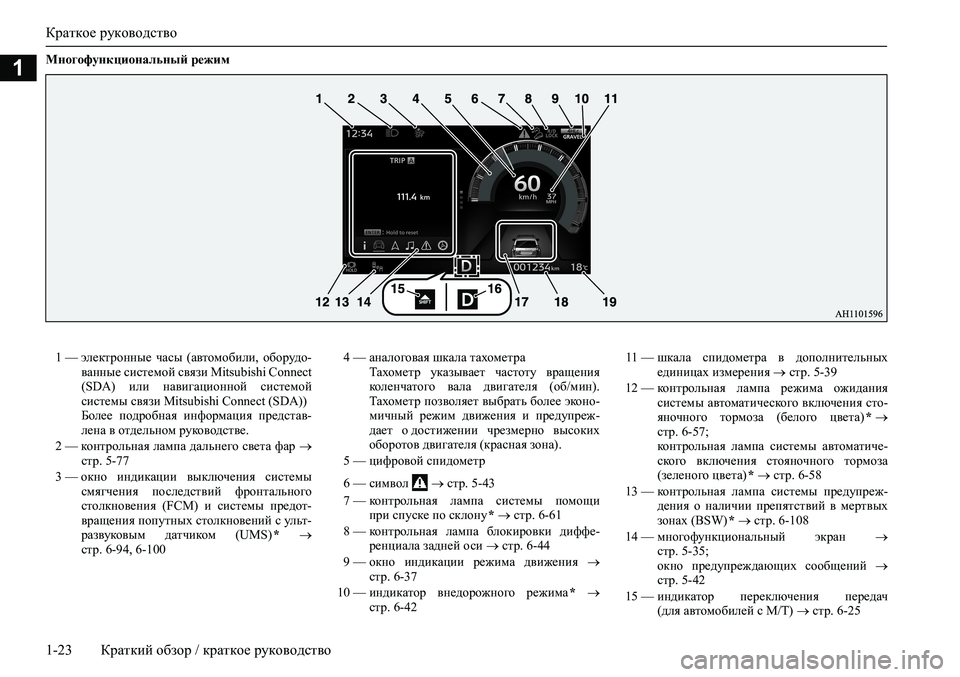

1Многофункциональный режим
1 — электронные часы (автомобили, оборудо-
ванные системой связи Mitsubishi Connect
(SDA) или навигационной системой
системы связи Mitsubishi Connect (SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар
стр. 5-77
3 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с ульт-
развуковым датчиком (UMS) *
стр. 6-94, 6-1004 — аналоговая шкала тахометра
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эконо-
мичный режим движения и предупреж-
дает о достижении чрезмерно высоких
оборотов двигателя (красная зона).
5 — цифровой спидометр
6 —
символ стр. 5-43
7 — контрольная лампа системы помощи
при спуске по склону * стр. 6-61
8 — контрольная лампа блокировки диффе-
ренциала задней оси стр. 6-44
9 — окно индикации режима движения
стр. 6-37
10 — индикатор внедорожного режима *
стр. 6-4211 — шкала спидометра в дополнительных
единицах измерения стр. 5-39
12 — контрольная лампа режима ожидания
системы автоматического включения сто-
яночного тормоза (белого цвета) *
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) * стр. 6-58
13 — контрольная лампа системы предупреж-
дения о наличии препятствий в мертвых
зонах (BSW) * стр. 6-108
14 — многофункциональный экран
стр. 5-35;
окно предупреждающих сообщений
стр. 5-42
15 — индикатор переключения передач
(для автомобилей с M/T) стр. 6-25
Page 25 of 488

Краткое руководство
Краткий обзор / краткое руководство 1-24

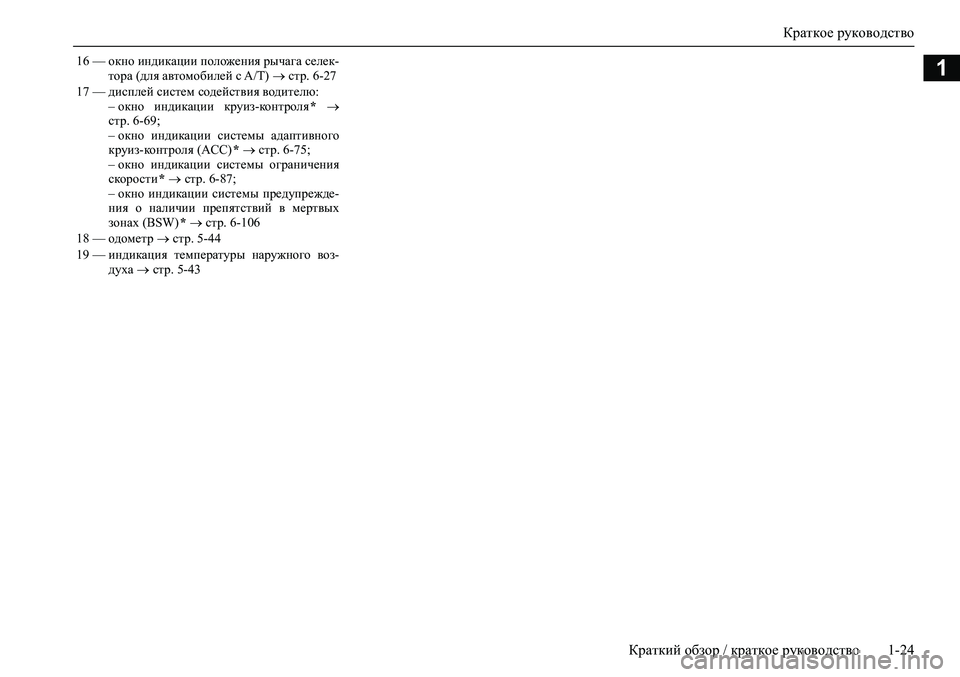

116 — окно индикации положения рычага селек-
тора (для автомобилей с A/T) стр. 6-27
17 — дисплей систем содействия водителю:
– окно индикации круиз-контроля *
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) * стр. 6-75;
– окно индикации системы ограничения
скорости * стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) * стр. 6-106
18 — одометр стр. 5-44
19 — индикация температуры наружного воз-
духа стр. 5-43
Page 26 of 488

Краткое руководство
1-25 Краткий обзор / краткое руководство

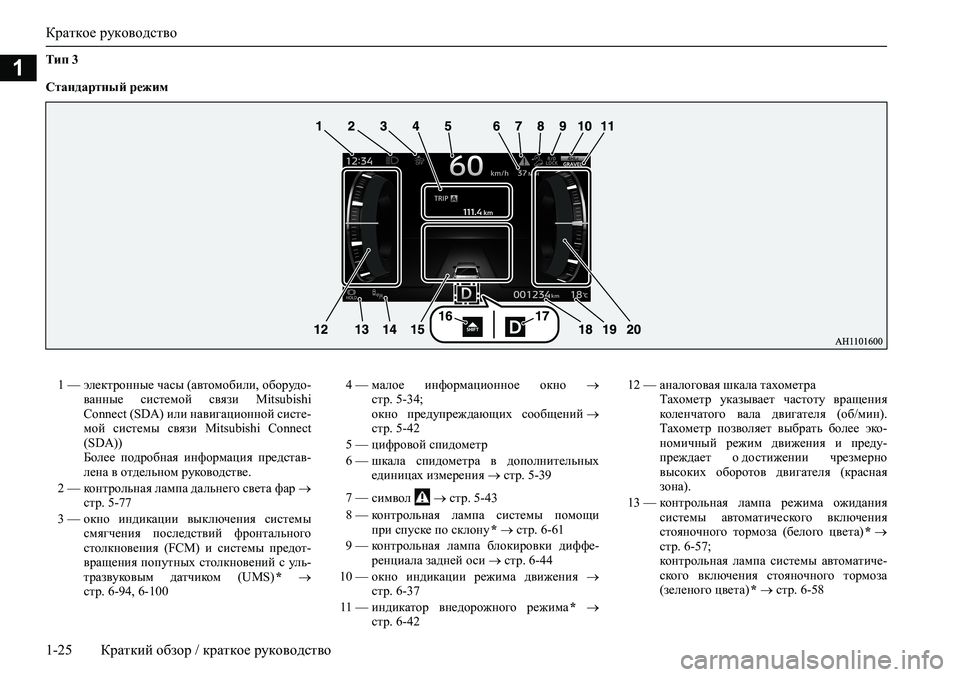

1Тип 3
Стандартный режим
1 — электронные часы (автомобили, оборудо-
ванные системой связи Mitsubishi
Connect (SDA) или навигационной систе-
мой системы связи Mitsubishi Connect
(SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар
стр. 5-77
3 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с уль-
тразвуковым датчиком (UMS) *
стр. 6-94, 6-1004 — малое информационное окно
стр. 5-34;
окно предупреждающих сообщений
стр. 5-42
5 — цифровой спидометр
6 — шкала спидометра в дополнительных
единицах измерения стр. 5-39
7 —
символ стр. 5-43
8 — контрольная лампа системы помощи
при спуске по склону * стр. 6-61
9 — контрольная лампа блокировки диффе-
ренциала задней оси стр. 6-44
10 — окно индикации режима движения
стр. 6-37
11 — индикатор внедорожного режима *
стр. 6-4212 — аналоговая шкала тахометра
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эко-
номичный режим движения и преду-
преждает о достижении чрезмерно
высоких оборотов двигателя (красная
зона).
13 — контрольная лампа режима ожидания
системы автоматического включения
стояночного тормоза (белого цвета) *
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) * стр. 6-58
Page 27 of 488

Краткое руководство
Краткий обзор / краткое руководство 1-26

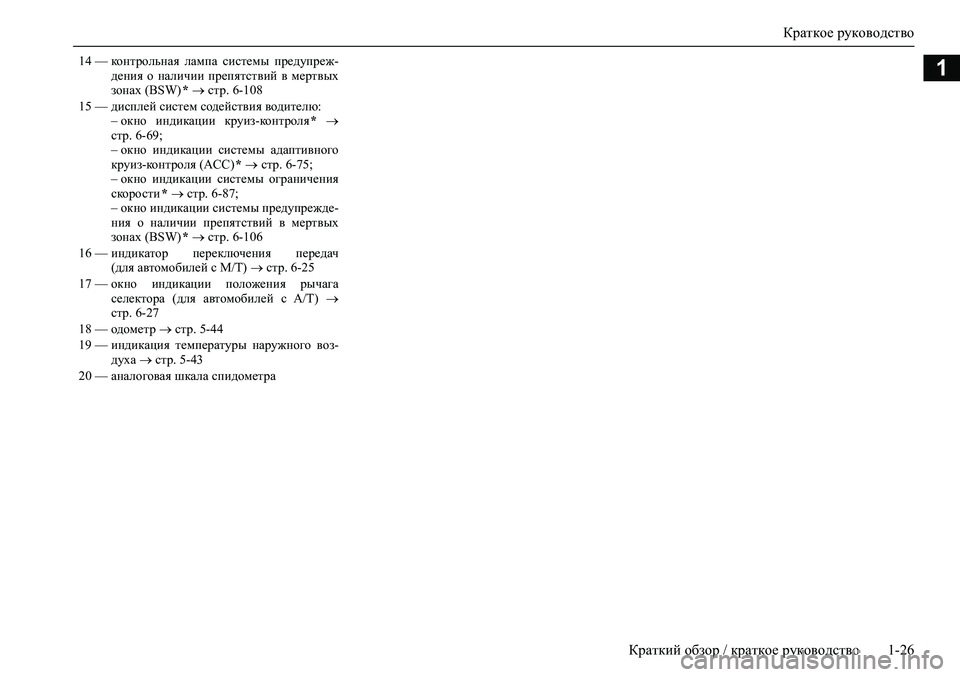

114 — контрольная лампа системы предупреж-
дения о наличии препятствий в мертвых
зонах (BSW) * стр. 6-108
15 — дисплей систем содействия водителю:
– окно индикации круиз-контроля *
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) * стр. 6-75;
– окно индикации системы ограничения
скорости * стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) * стр. 6-106
16 — индикатор переключения передач
(для автомобилей с M/T) стр. 6-25
17 — окно индикации положения рычага
селектора (для автомобилей с A/T)
стр. 6-27
18 — одометр стр. 5-44
19 — индикация температуры наружного воз-
духа стр. 5-43
20 — аналоговая шкала спидометра
Page 28 of 488

Краткое руководство
1-27 Краткий обзор / краткое руководство

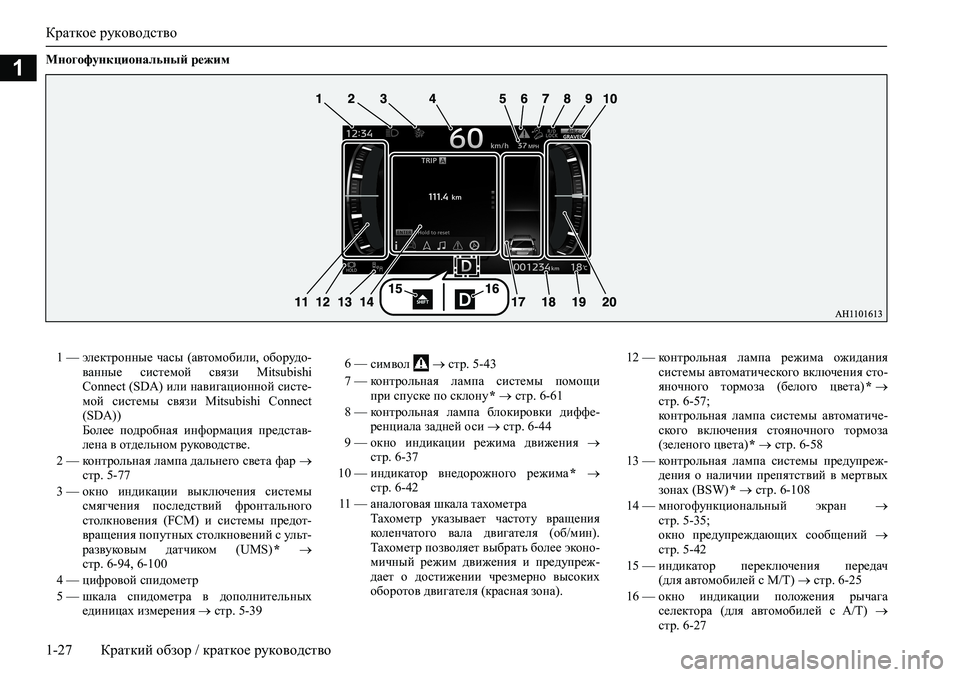

1Многофункциональный режим
1 — электронные часы (автомобили, оборудо-
ванные системой связи Mitsubishi
Connect (SDA) или навигационной систе-
мой системы связи Mitsubishi Connect
(SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар
стр. 5-77
3 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с ульт-
развуковым датчиком (UMS) *
стр. 6-94, 6-100
4 — цифровой спидометр
5 — шкала спидометра в дополнительных
единицах измерения стр. 5-396 —
символ стр. 5-43
7 — контрольная лампа системы помощи
при спуске по склону * стр. 6-61
8 — контрольная лампа блокировки диффе-
ренциала задней оси стр. 6-44
9 — окно индикации режима движения
стр. 6-37
10 — индикатор внедорожного режима *
стр. 6-42
11 — аналоговая шкала тахометра
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эконо-
мичный режим движения и предупреж-
дает о достижении чрезмерно высоких
оборотов двигателя (красная зона).12 — контрольная лампа режима ожидания
системы автоматического включения сто-
яночного тормоза (белого цвета) *
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) * стр. 6-58
13 — контрольная лампа системы предупреж-
дения о наличии препятствий в мертвых
зонах (BSW) * стр. 6-108
14 — многофункциональный экран
стр. 5-35;
окно предупреждающих сообщений
стр. 5-42
15 — индикатор переключения передач
(для автомобилей с M/T) стр. 6-25
16 — окно индикации положения рычага
селектора (для автомобилей с A/T)
стр. 6-27
Page 29 of 488

Краткое руководство
Краткий обзор / краткое руководство 1-28

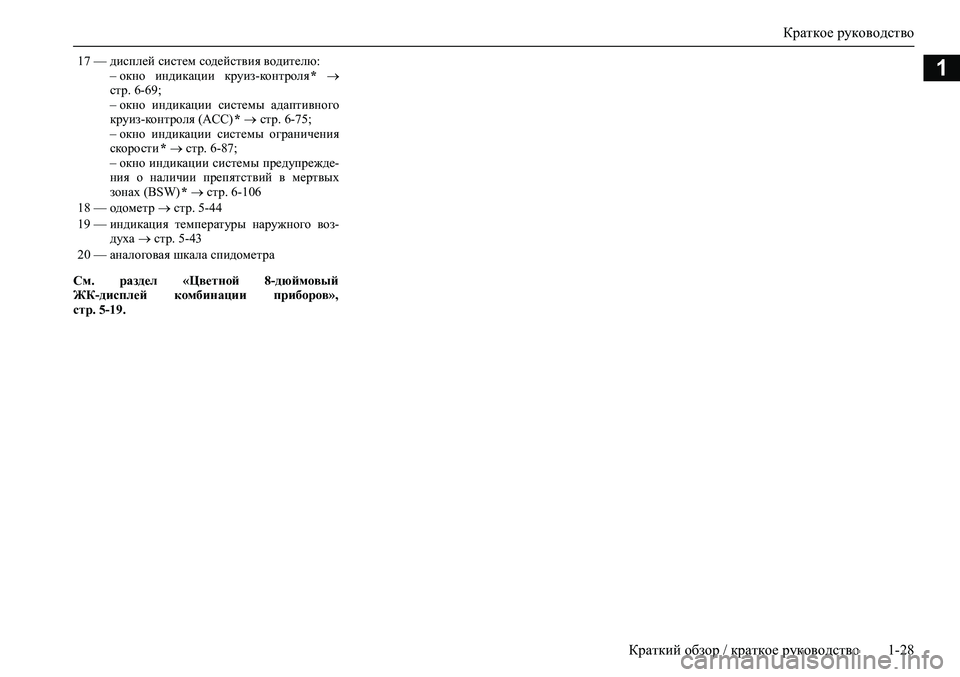

1
См. раздел «Цветной 8-дюймовый
ЖК-дисплей комбинации приборов»,
стр. 5-19.17 — дисплей систем содействия водителю:
– окно индикации круиз-контроля *
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) * стр. 6-75;
– окно индикации системы ограничения
скорости * стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) * стр. 6-106
18 — одометр стр. 5-44
19 — индикация температуры наружного воз-
духа стр. 5-43
20 — аналоговая шкала спидометра
