NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual DIAGNOSTIC PROCEDURE 7
Self-diagnostic results:
``MINGLE NOISE displayed on CONSULT screen
Con®rm SELF-DIAGNOSTIC RESULTS ``MINGLE NOISE dis-
played on CONSULT screen.b
Turn off or remove any pos

Page 272 of 326

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual DIAGNOSTIC PROCEDURE 9
Self-diagnostic results:
``LOCK MODE displayed on CONSULT screen
Con®rm SELF-DIAGNOSTIC RESULTS
``LOCK MODE is displayed on CONSULT
screen.
1. Turn the ignition switch to O

Page 273 of 326

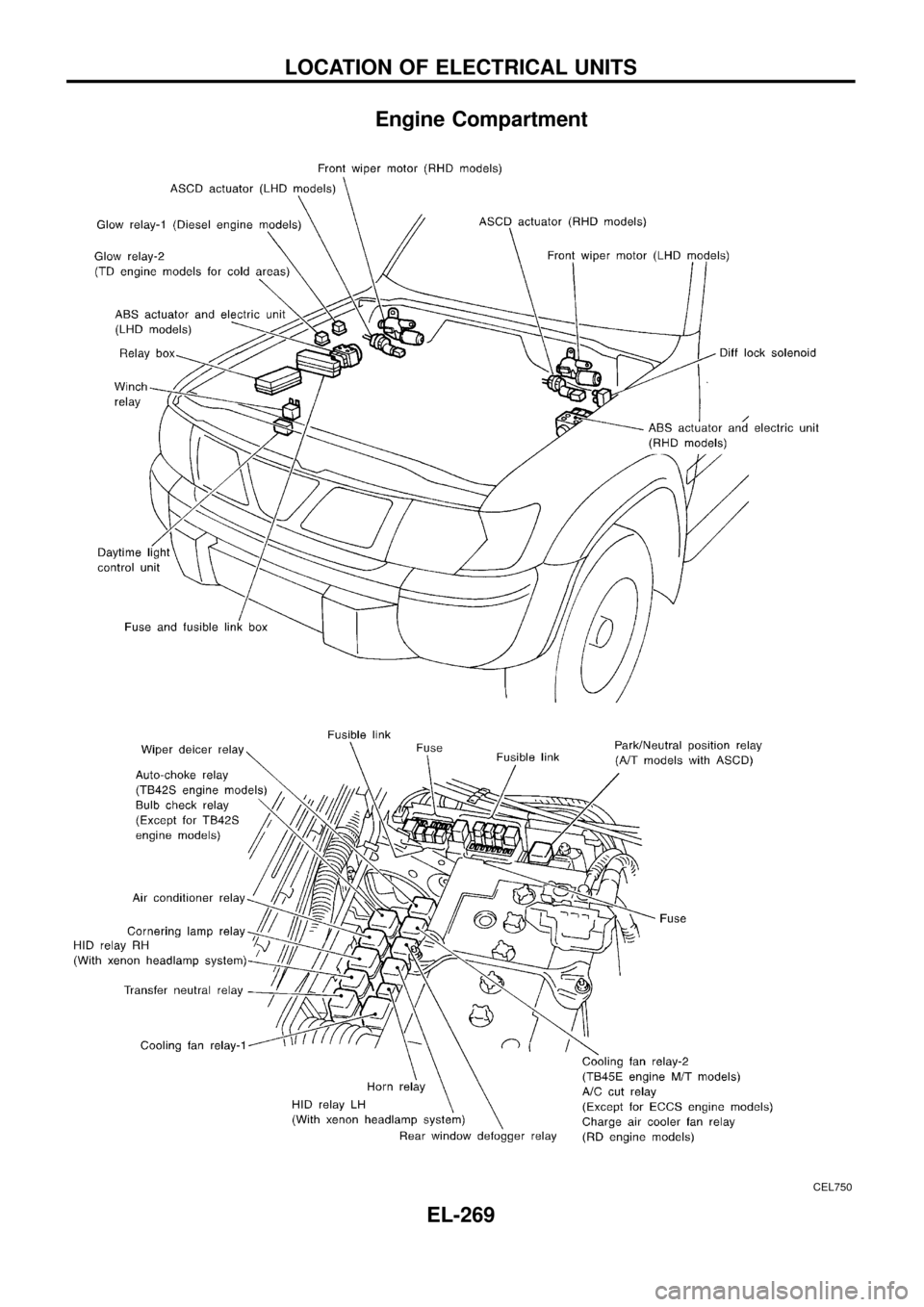

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual Engine Compartment
CEL750
LOCATION OF ELECTRICAL UNITS
EL-269

Page 274 of 326

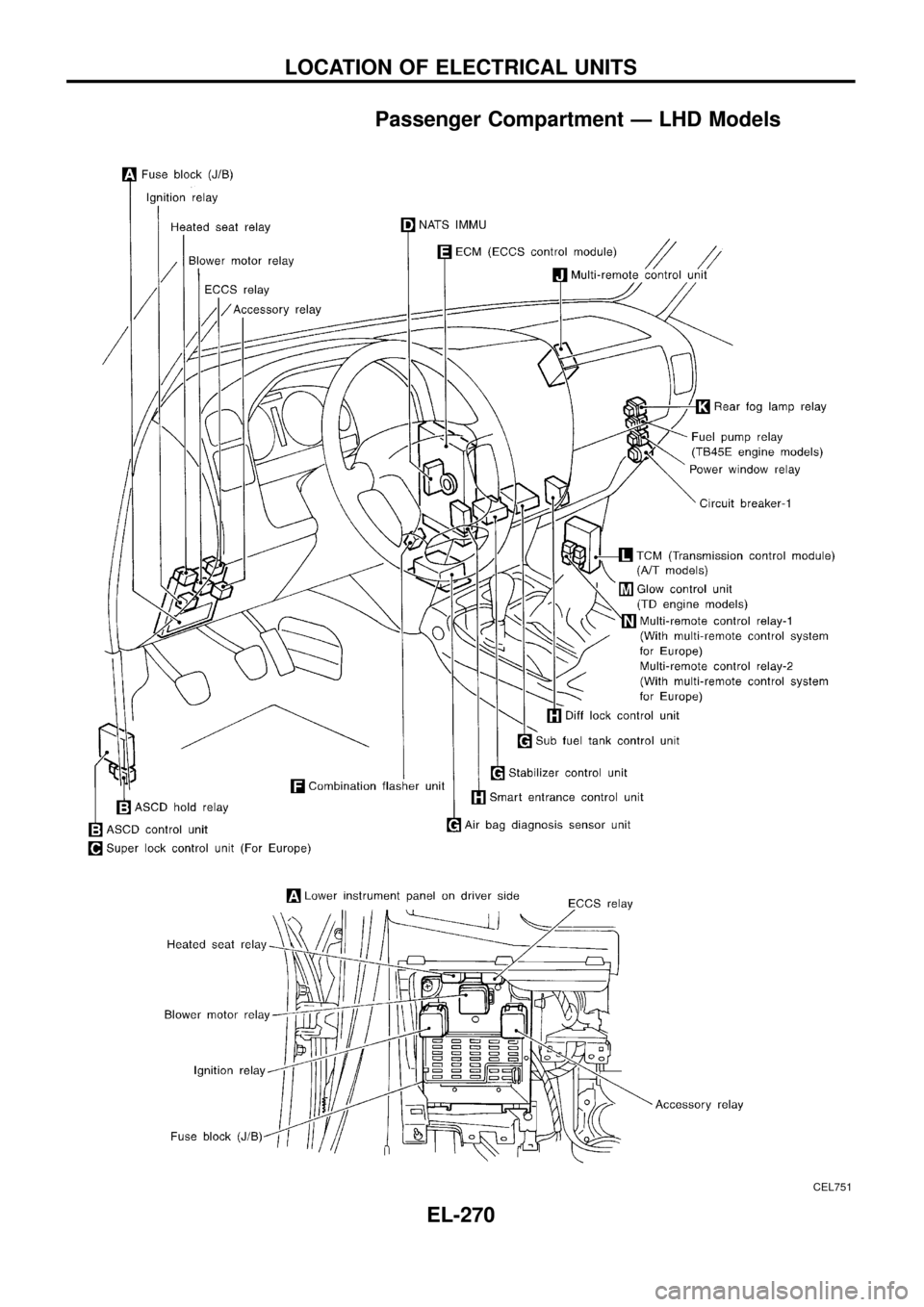

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual Passenger Compartment Ð LHD Models
CEL751
LOCATION OF ELECTRICAL UNITS
EL-270

Page 275 of 326

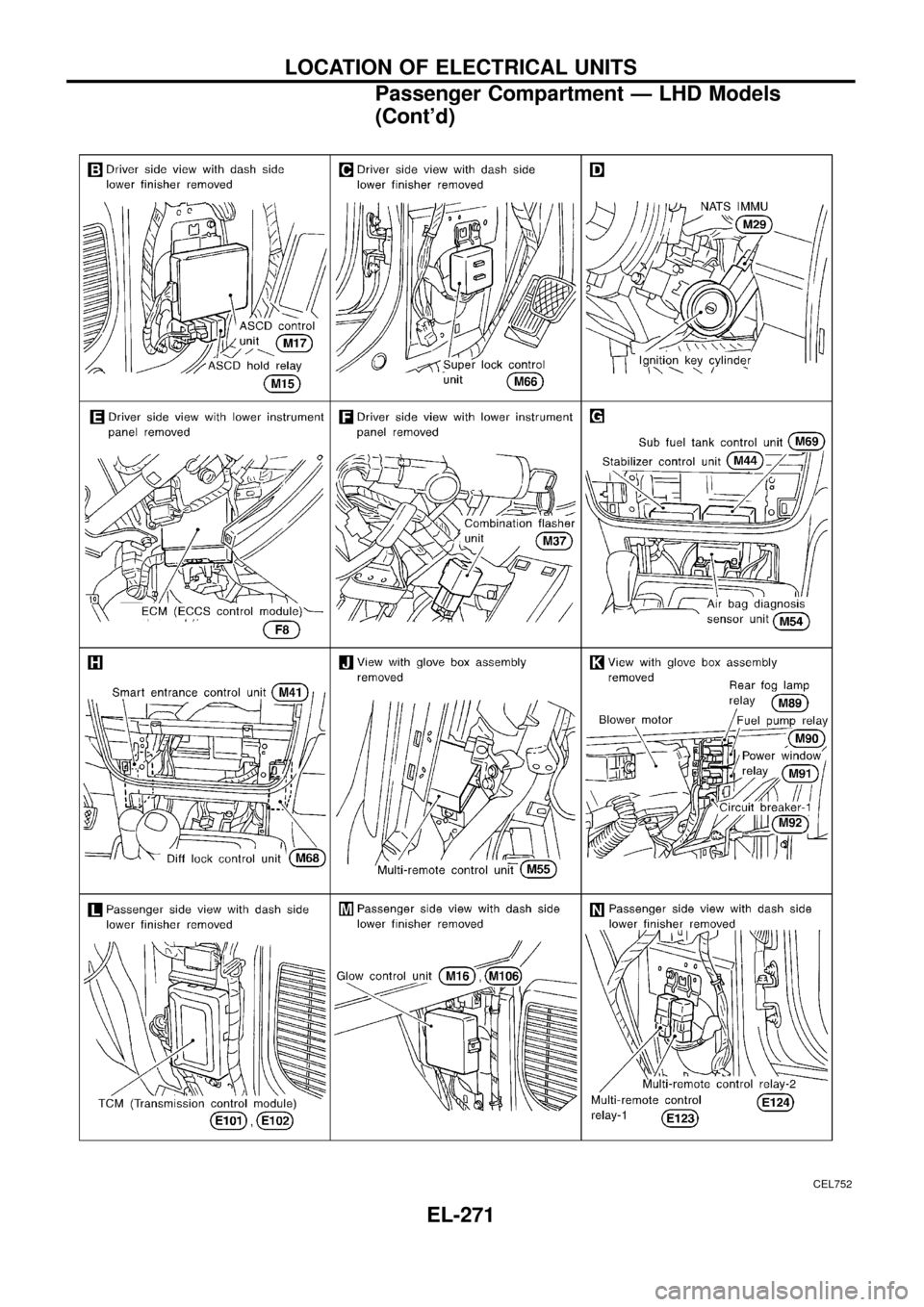

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual CEL752
LOCATION OF ELECTRICAL UNITS
Passenger Compartment Ð LHD Models
(Contd)
EL-271

Page 276 of 326

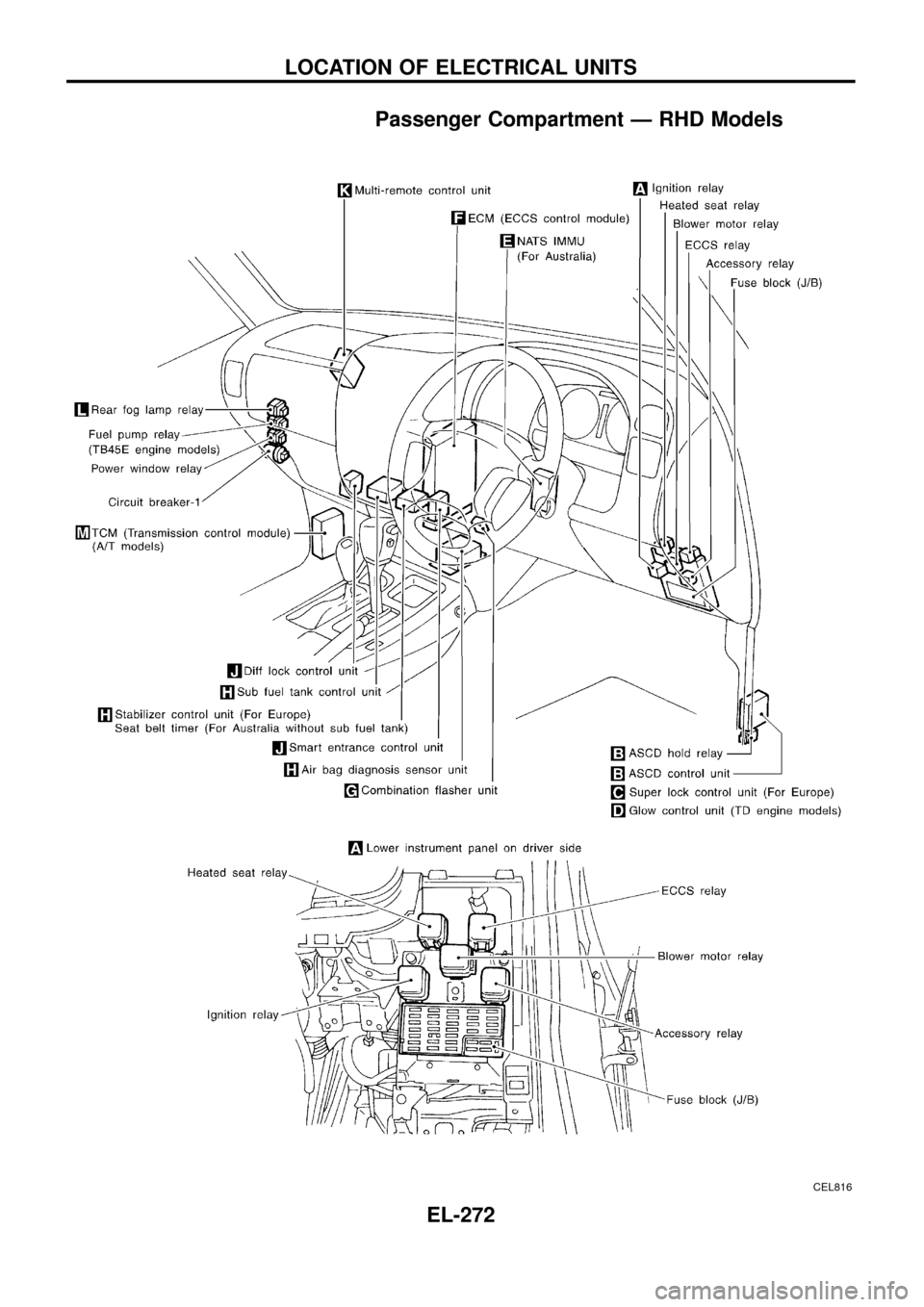

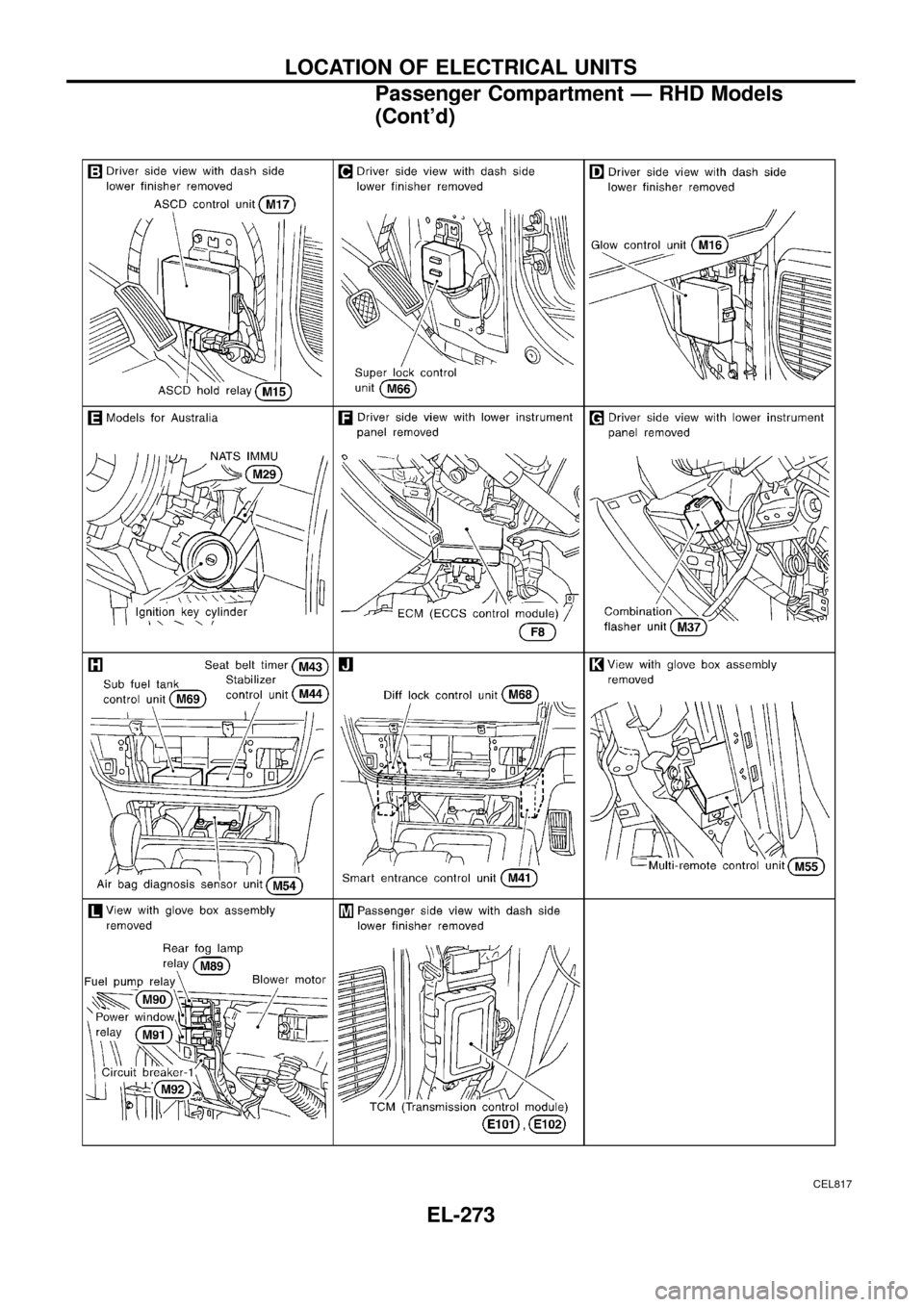

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual Passenger Compartment Ð RHD Models
CEL816
LOCATION OF ELECTRICAL UNITS
EL-272

Page 277 of 326

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual CEL817
LOCATION OF ELECTRICAL UNITS
Passenger Compartment Ð RHD Models
(Contd)
EL-273

Page 278 of 326

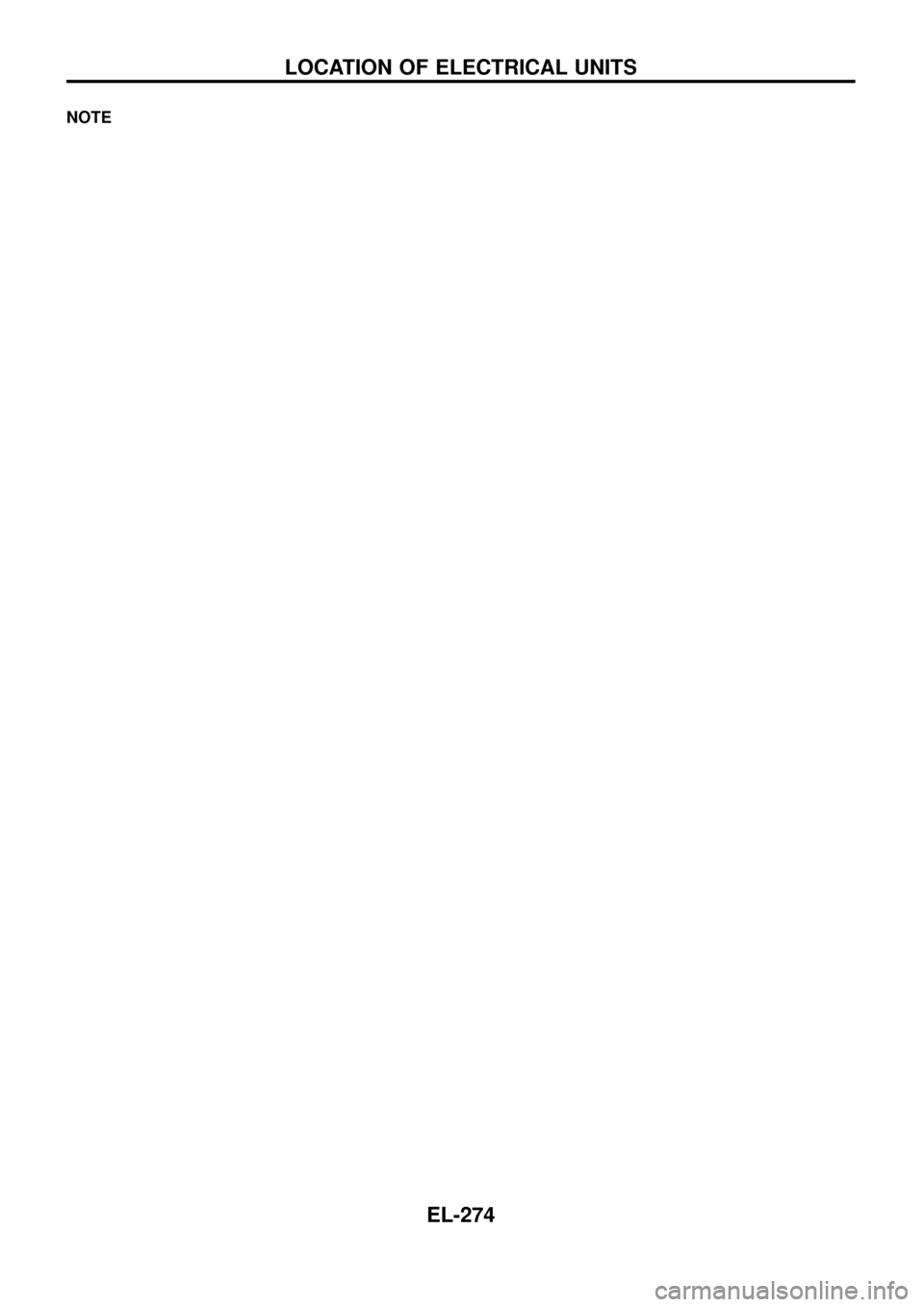

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual NOTE
LOCATION OF ELECTRICAL UNITS
EL-274

Page 279 of 326

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual How to Read Harness Layout
Example:
G2E1B/6: ASCD ACTUATOR
Connector color / Cavity
Connector number
Grid reference
The following Harness Layouts use a map style grid to help locate connectors on the

Page 280 of 326

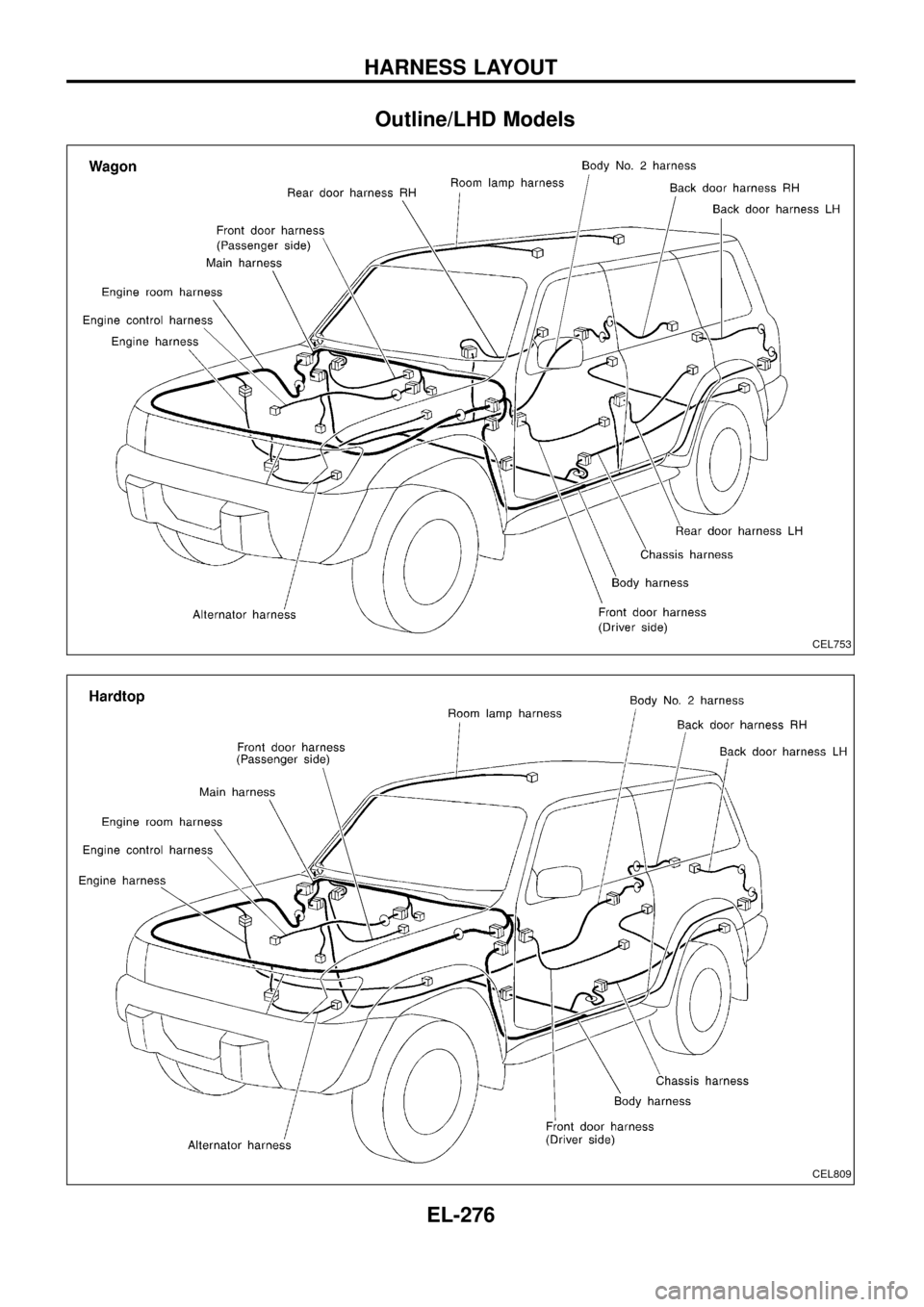

NISSAN PATROL 1998 Y61 / 5.G Electrical System Workshop Manual Outline/LHD Models
CEL753
CEL809
HARNESS LAYOUT
EL-276
