OPEL ADAM 2015 Manual de Instruções (in Portugues)

Conservação do veículo179
4. Rodar para a esquerda ocasquilho da lâmpada e retirar.
Substituir a lâmpada extraindo-a:
luz do indicador de mudança de
direcção 1
luz traseira 2
luz traseira/luz de travão 3
Se a luz traseira 2 e a luz traseira/
luz de travão 3 forem LED,
procurar assistência numa oficina
para substituí-las.
5. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Certificar-se de
que os fios condutores se
mantêm nas respectivas bainhas.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar a porca de
fixação pelo lado de dentro da
bagageira. Puxar a junta circular
por cima da reentrância de
encaixe no alojamento do farolim.
Fechar a tampa e encaixar.
Luz de marcha-atrás/luz de nevoeiro traseira A luz de marcha-atrás está situada no
lado direito do pára-choques,
enquanto a luz de nevoeiro traseira
está situada no lado esquerdo do
mesmo.
A descrição da substituição de
lâmpadas é idêntica para ambas as luzes.
1. Desapertar o parafuso e retirar a cobertura.

180Conservação do veículo
2. Desapertar o parafuso e retirar ogrupo óptico do pára-choques.
3. Desencaixar e retirar o casquilhoda lâmpada rodando para a
esquerda.
4. Retirar a lâmpada rodando ligeiramente para a esquerda e
extraindo-a. Substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
grupo óptico e rodar para a direita.
6. Substituir o grupo óptico no pára- -choques e prender com o
parafuso.
7. Inserir a cobertura no pára- -choques e prender com o
parafuso.
Adam Rocks
1. Remover a tampa puxando com o
dedo na posição assinalada;
consultar a seta no gráfico.

Conservação do veículo181

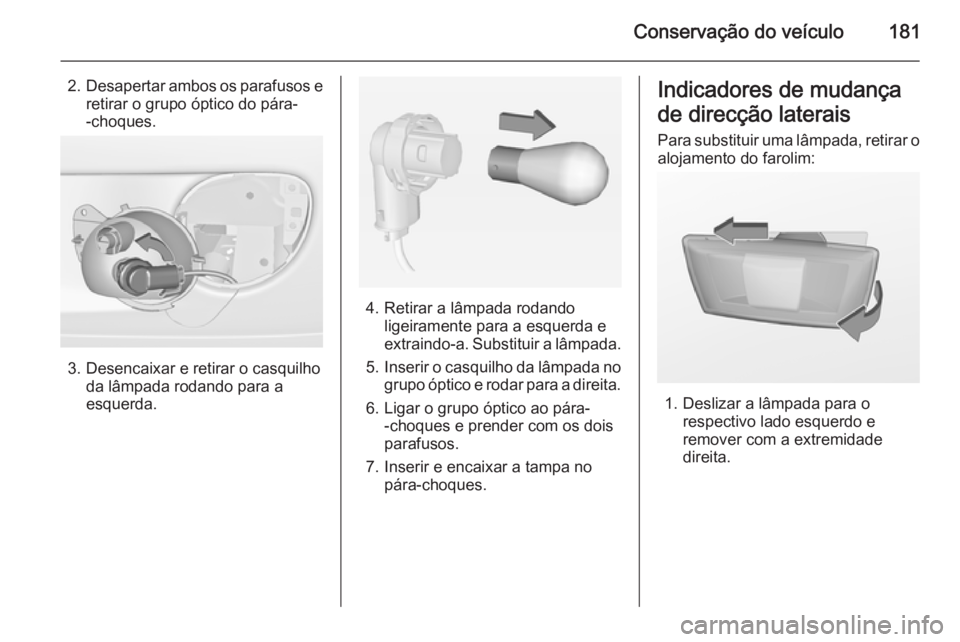

2.Desapertar ambos os parafusos e
retirar o grupo óptico do pára-
-choques.
3. Desencaixar e retirar o casquilho da lâmpada rodando para a
esquerda.
4. Retirar a lâmpada rodando ligeiramente para a esquerda e
extraindo-a. Substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
grupo óptico e rodar para a direita.
6. Ligar o grupo óptico ao pára- -choques e prender com os dois
parafusos.
7. Inserir e encaixar a tampa no pára-choques.
Indicadores de mudança
de direcção laterais
Para substituir uma lâmpada, retirar o alojamento do farolim:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.

182Conservação do veículo
2. Rodar para a esquerda ocasquilho da lâmpada e retirá-lo
do alojamento.
3. Puxar lâmpada para fora do casquilho e substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.

Conservação do veículo183
3.Retirar o casquilho do alojamento
do farolim rodando para a
esquerda.
4. Puxar lâmpada para fora do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento do farolim e rodar
para a direita.
6. Inserir o farolim no pára-choques e encaixar.
Luzes do habitáculo Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Luz do habitáculo Substituir as lâmpadas numa oficina.
Luz de ambiente Substituir as lâmpadas numa oficina.
Painel de luz estrelada
Substituir as lâmpadas numa oficina.Iluminação do painel de
instrumentos Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor,
■ nos veículos com o volante à esquerda atrás do interruptor das
luzes, ou, nos veículos com volante
à direita, atrás do porta-luvas.
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.

184Conservação do veículo
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo185
N.ºCircuito1–2interruptor do espelho retrovisorexterior3módulo de controlo da carro‐
çaria4tecto de abrir dobrável, módulo
de comando do chassis5ABS6luz de condução diurna
esquerda7–8módulo de controlo da carro‐
çaria9sensor da bateria do veículo10regulação dos faróis, TPMS,
tecto de abrir dobrável11limpa-vidros traseiro12desembaciamento das janelas13luz de condução diurna direitaN.ºCircuito14desembaciamento do espelho
retrovisor15–16módulo de controlo do chassis,
Sistema LPG17espelho retrovisor interior18módulo de controlo do motor19bomba de combustível20–21bobina de injecção22–23sistema de injecção24sistema de lavagem25sistema de iluminação26módulo de controlo do motor27–28módulo de controlo do motor

186Conservação do veículo
N.ºCircuito29módulo de controlo do motor30–31farol esquerdo32farol direito33módulo de controlo do motor34buzina35embraiagem36–N.ºCircuito1bomba ABS2limpa-vidros dianteiro3ventilador4painel de instrumentos5–6–7bomba de vácuo eléctrica8ventoinha de arrefecimento
baixa9ventoinha de arrefecimento alta10ventoinha de arrefecimento
bomba de vácuo eléctrica11motor de arranque
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

Conservação do veículo187Caixa de fusíveis no painel
de instrumentos
A caixa de fusíveis encontra-se atrás
do interruptor das luzes no painel de
instrumentos.
Segurar o manípulo e, depois, puxar
e rebater para baixo o interruptor das luzes.
N.ºCircuito1–2–3vidros eléctricos4transformador de tensão5módulo de controlo da carro‐
çaria 16módulo de controlo da carro‐
çaria 27módulo de controlo da carro‐
çaria 38módulo de controlo da carro‐
çaria 49módulo de controlo da carro‐
çaria 510módulo de controlo da carro‐
çaria 611módulo de controlo da carro‐
çaria 712módulo de controlo da carro‐
çaria 8

188Conservação do veículo

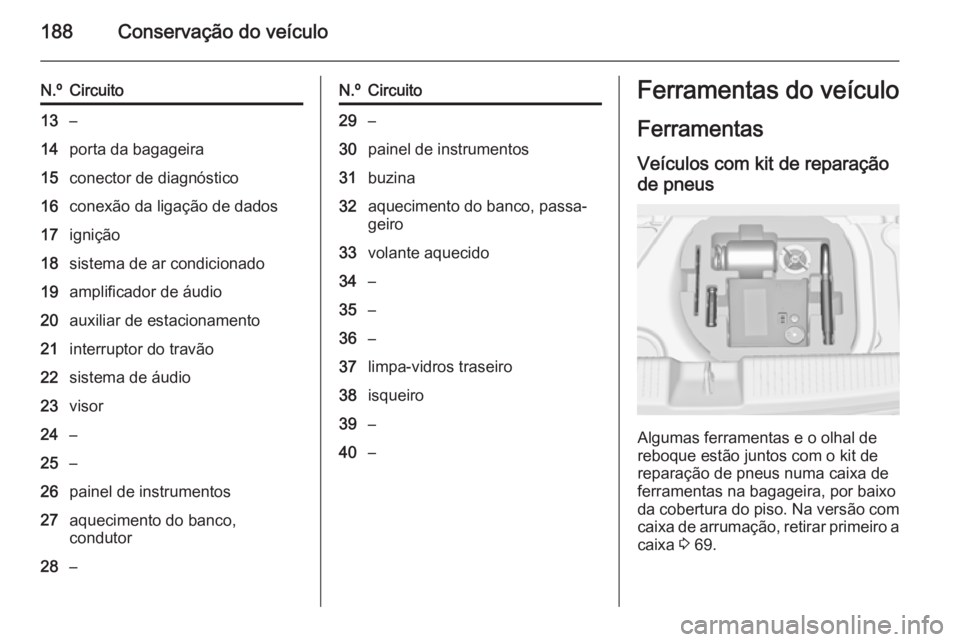

N.ºCircuito13–14porta da bagageira15conector de diagnóstico16conexão da ligação de dados17ignição18sistema de ar condicionado19amplificador de áudio20auxiliar de estacionamento21interruptor do travão22sistema de áudio23visor24–25–26painel de instrumentos27aquecimento do banco,
condutor28–N.ºCircuito29–30painel de instrumentos31buzina32aquecimento do banco, passa‐
geiro33volante aquecido34–35–36–37limpa-vidros traseiro38isqueiro39–40–Ferramentas do veículo
Ferramentas
Veículos com kit de reparação
de pneus
Algumas ferramentas e o olhal de
reboque estão juntos com o kit de
reparação de pneus numa caixa de
ferramentas na bagageira, por baixo
da cobertura do piso. Na versão com caixa de arrumação, retirar primeiro a
caixa 3 69.
