OPEL ADAM 2018.5 Instruksjonsbok

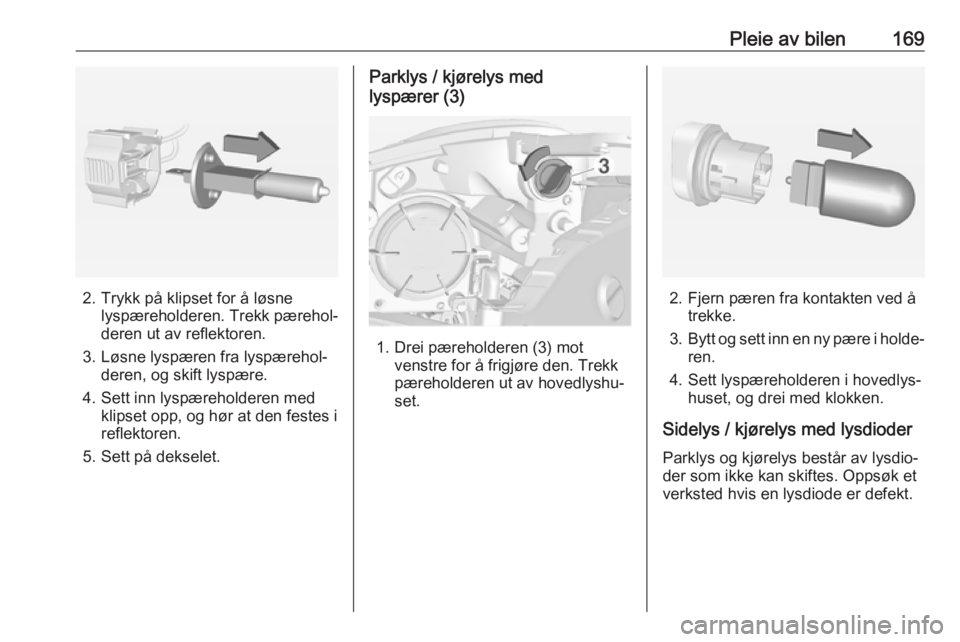

Pleie av bilen169
2. Trykk på klipset for å løsnelyspæreholderen. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn lyspæreholderen med klipset opp, og hør at den festes i
reflektoren.
5. Sett på dekselet.
Parklys / kjørelys med
lyspærer (3)
1. Drei pæreholderen (3) mot venstre for å frigjøre den. Trekk
pæreholderen ut av hovedlyshu‐
set.
2. Fjern pæren fra kontakten ved å trekke.
3. Bytt og sett inn en ny pære i holde‐
ren.
4. Sett lyspæreholderen i hovedlys‐ huset, og drei med klokken.
Sidelys / kjørelys med lysdioder
Parklys og kjørelys består av lysdio‐
der som ikke kan skiftes. Oppsøk et
verksted hvis en lysdiode er defekt.

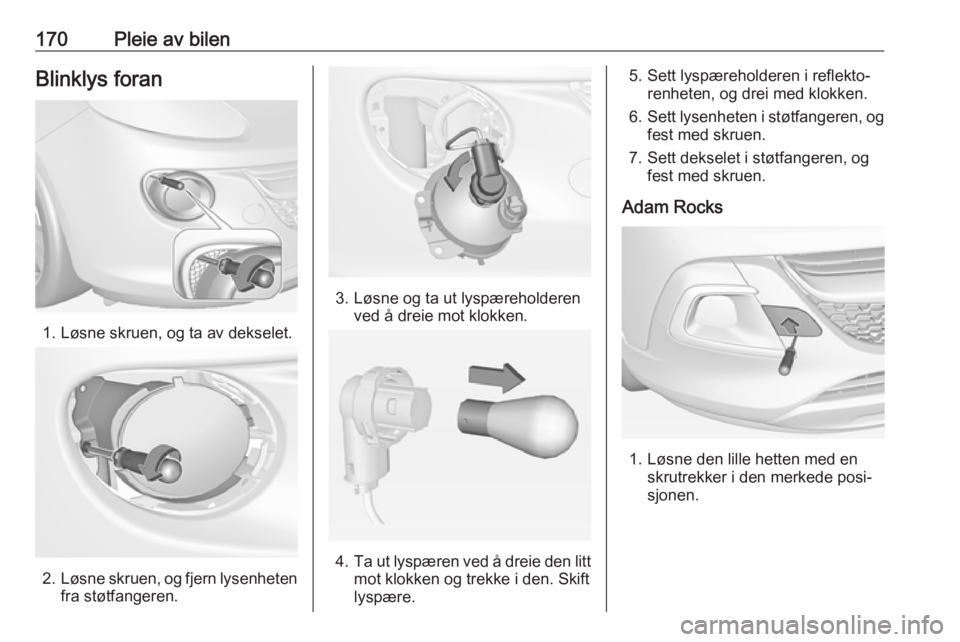

170Pleie av bilenBlinklys foran
1. Løsne skruen, og ta av dekselet.
2.Løsne skruen, og fjern lysenheten
fra støtfangeren.
3. Løsne og ta ut lyspæreholderen ved å dreie mot klokken.
4.Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
6. Sett lysenheten i støtfangeren, og
fest med skruen.
7. Sett dekselet i støtfangeren, og fest med skruen.
Adam Rocks
1. Løsne den lille hetten med en skrutrekker i den merkede posi‐
sjonen.

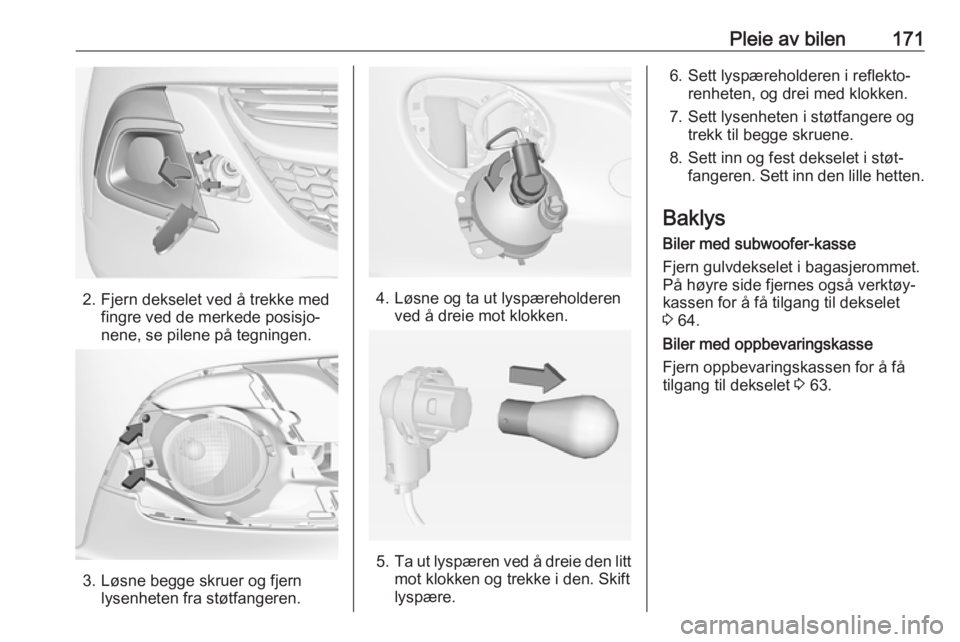

Pleie av bilen171
2. Fjern dekselet ved å trekke medfingre ved de merkede posisjo‐
nene, se pilene på tegningen.
3. Løsne begge skruer og fjern lysenheten fra støtfangeren.
4. Løsne og ta ut lyspæreholderenved å dreie mot klokken.
5. Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.
6. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
7. Sett lysenheten i støtfangere og trekk til begge skruene.
8. Sett inn og fest dekselet i støt‐ fangeren. Sett inn den lille hetten.
Baklys Biler med subwoofer-kasse
Fjern gulvdekselet i bagasjerommet.
På høyre side fjernes også verktøy‐
kassen for å få tilgang til dekselet
3 64.
Biler med oppbevaringskasse
Fjern oppbevaringskassen for å få
tilgang til dekselet 3 63.

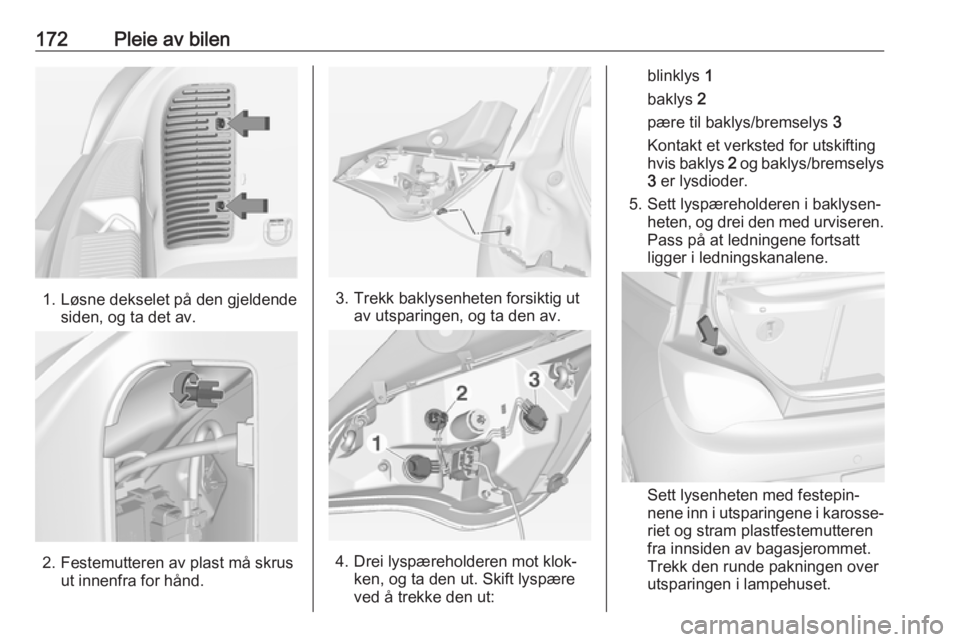

172Pleie av bilen
1. Løsne dekselet på den gjeldendesiden, og ta det av.
2. Festemutteren av plast må skrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ ken, og ta den ut. Skift lyspære
ved å trekke den ut:
blinklys 1
baklys 2
pære til baklys/bremselys 3
Kontakt et verksted for utskifting hvis baklys 2 og baklys/bremselys
3 er lysdioder.
5. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.Pass på at ledningene fortsatt
ligger i ledningskanalene.
Sett lysenheten med festepin‐
nene inn i utsparingene i karosse‐
riet og stram plastfestemutteren
fra innsiden av bagasjerommet.
Trekk den runde pakningen over
utsparingen i lampehuset.

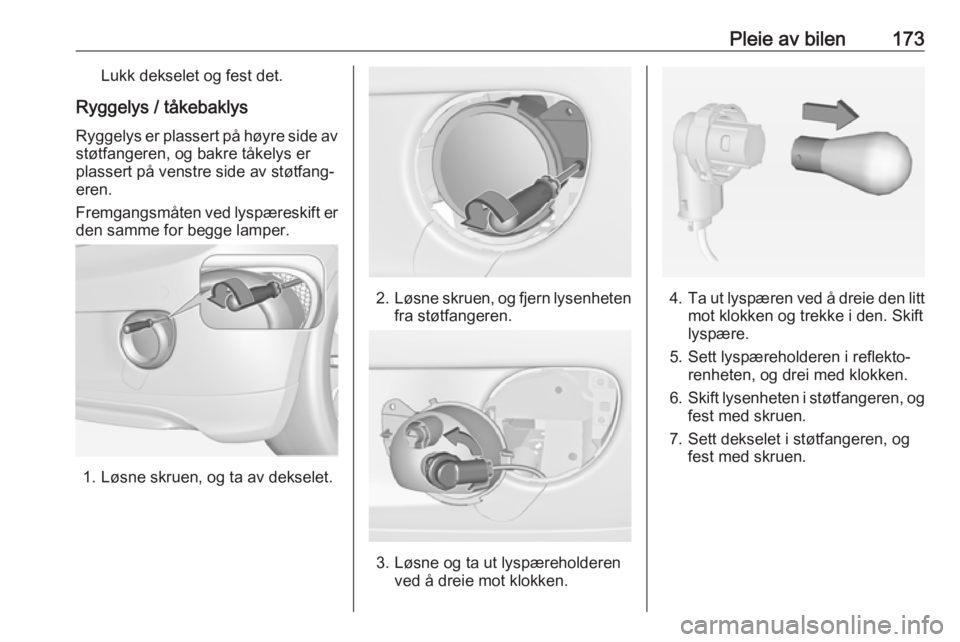

Pleie av bilen173Lukk dekselet og fest det.
Ryggelys / tåkebaklys Ryggelys er plassert på høyre side av
støtfangeren, og bakre tåkelys er
plassert på venstre side av støtfang‐
eren.
Fremgangsmåten ved lyspæreskift er den samme for begge lamper.
1. Løsne skruen, og ta av dekselet.
2. Løsne skruen, og fjern lysenheten
fra støtfangeren.
3. Løsne og ta ut lyspæreholderen ved å dreie mot klokken.
4.Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
6. Skift lysenheten i støtfangeren, og
fest med skruen.
7. Sett dekselet i støtfangeren, og fest med skruen.

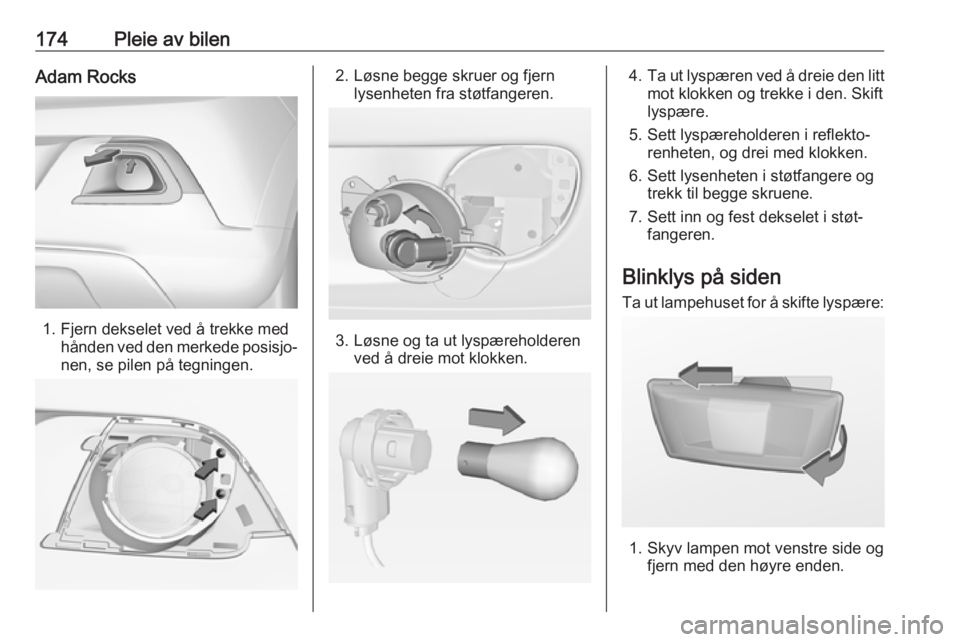

174Pleie av bilenAdam Rocks
1. Fjern dekselet ved å trekke medhånden ved den merkede posisjo‐
nen, se pilen på tegningen.
2. Løsne begge skruer og fjern lysenheten fra støtfangeren.
3. Løsne og ta ut lyspæreholderenved å dreie mot klokken.
4.Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
6. Sett lysenheten i støtfangere og trekk til begge skruene.
7. Sett inn og fest dekselet i støt‐ fangeren.
Blinklys på siden Ta ut lampehuset for å skifte lyspære:
1. Skyv lampen mot venstre side og fjern med den høyre enden.

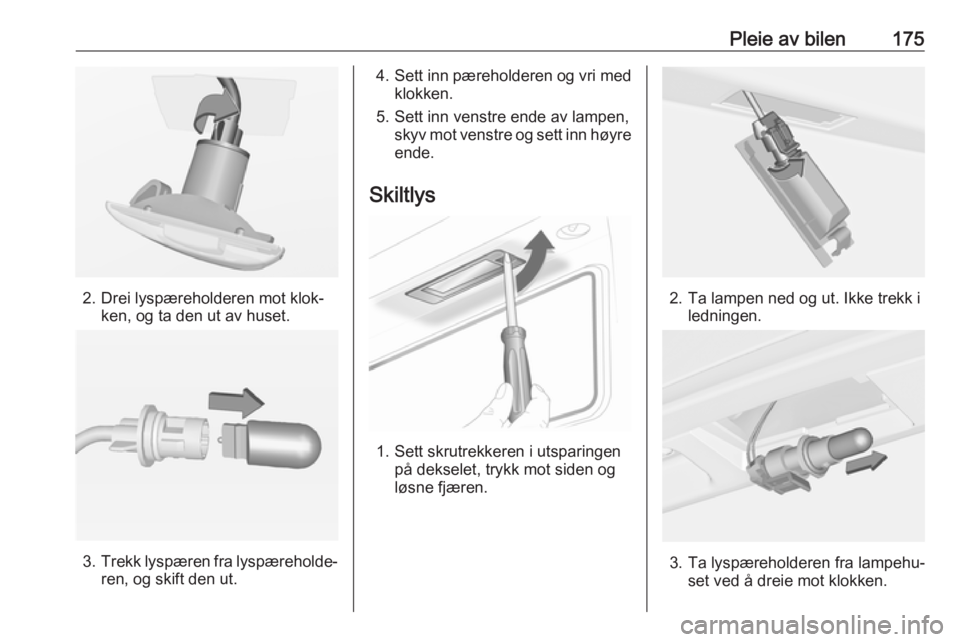

Pleie av bilen175
2. Drei lyspæreholderen mot klok‐ken, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke trekk i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie mot klokken.

176Pleie av bilen4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med klokken.
6. Sett inn lampe i støtfangeren og la
den gripe fast.
Innvendige lys
Få skiftet følgende lyspærer i et verk‐ sted:
● kupélys foran, leselys
● bagasjeromslys
● taklyset
● omgivelseslyset
● LED-panel
● instrumentpanelbelysningenElektrisk anlegg
Sikringer Skift ut i samsvar med teksten på den
defekte sikringen.
Det er to sikringsbokser i bilen: ● foran til venstre i motorrommet,
● bak lysbryteren i biler med venstreratt, og bak hanskerom‐
met i biler med høyreratt.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i
bilen.
Avhengig av sikringstypen kan en
defekt sikring identifiseres ved at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.

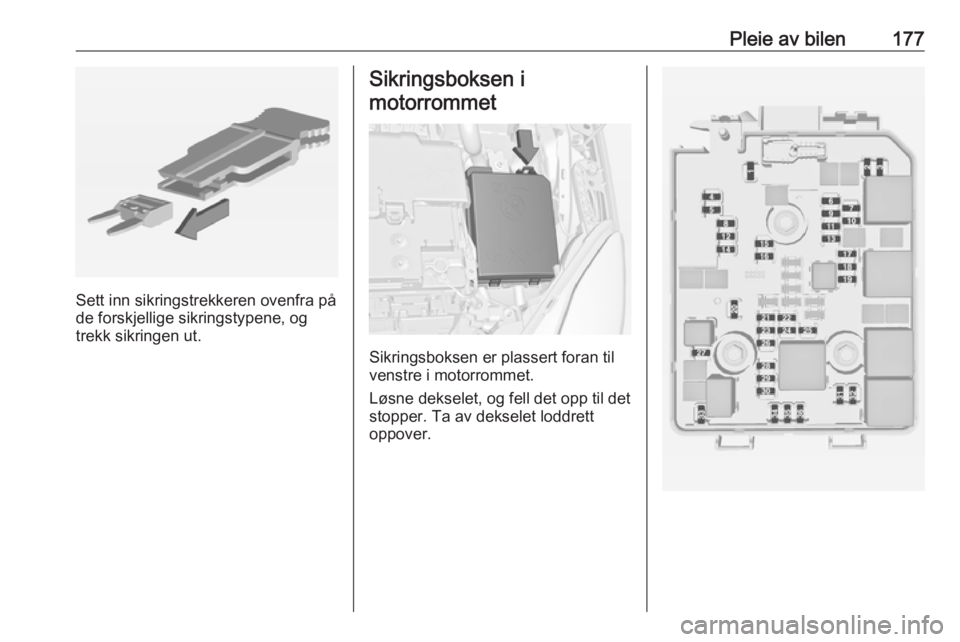

Pleie av bilen177
Sett inn sikringstrekkeren ovenfra på
de forskjellige sikringstypene, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er plassert foran til
venstre i motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett
oppover.

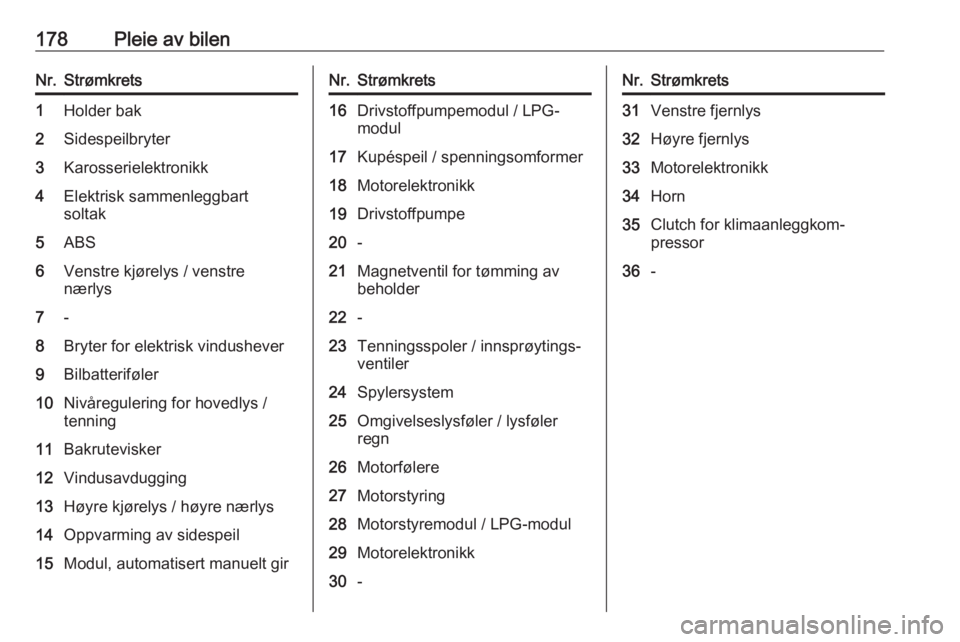

178Pleie av bilenNr.Strømkrets1Holder bak2Sidespeilbryter3Karosserielektronikk4Elektrisk sammenleggbart
soltak5ABS6Venstre kjørelys / venstre
nærlys7-8Bryter for elektrisk vindushever9Bilbatteriføler10Nivåregulering for hovedlys /
tenning11Bakrutevisker12Vindusavdugging13Høyre kjørelys / høyre nærlys14Oppvarming av sidespeil15Modul, automatisert manuelt girNr.Strømkrets16Drivstoffpumpemodul / LPG-
modul17Kupéspeil / spenningsomformer18Motorelektronikk19Drivstoffpumpe20-21Magnetventil for tømming av
beholder22-23Tenningsspoler / innsprøytings‐
ventiler24Spylersystem25Omgivelseslysføler / lysføler
regn26Motorfølere27Motorstyring28Motorstyremodul / LPG-modul29Motorelektronikk30-Nr.Strømkrets31Venstre fjernlys32Høyre fjernlys33Motorelektronikk34Horn35Clutch for klimaanleggkom‐
pressor36-
