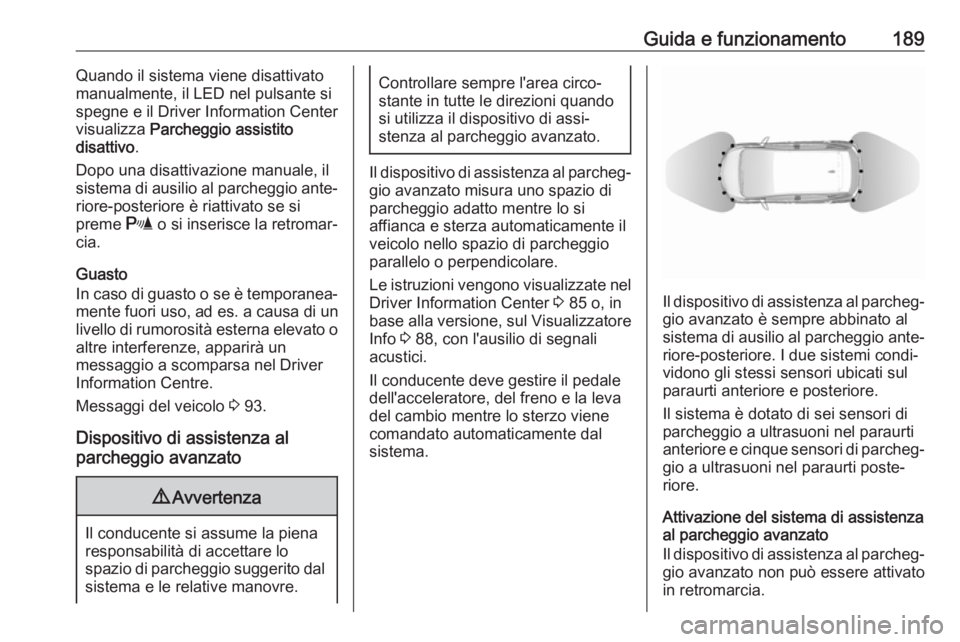

Guida e funzionamento189Quando il sistema viene disattivato
manualmente, il LED nel pulsante si
spegne e il Driver Information Center
visualizza Parcheggio assistito
disattivo .
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐
riore-posteriore è riattivato se si
preme r o si inserisce la retromar‐
cia.
Guasto
In caso di guasto o se è temporanea‐ mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, apparirà un
messaggio a scomparsa nel Driver
Information Centre.
Messaggi del veicolo 3 93.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si
affianca e sterza automaticamente il
veicolo nello spazio di parcheggio parallelo o perpendicolare.
Le istruzioni vengono visualizzate nel Driver Information Center 3 85 o, in
base alla versione, sul Visualizzatore
Info 3 88, con l'ausilio di segnali
acustici.
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene
comandato automaticamente dal
sistema.
Il dispositivo di assistenza al parcheg‐ gio avanzato è sempre abbinato alsistema di ausilio al parcheggio ante‐
riore-posteriore. I due sistemi condi‐
vidono gli stessi sensori ubicati sul
paraurti anteriore e posteriore.
Il sistema è dotato di sei sensori di
parcheggio a ultrasuoni nel paraurti
anteriore e cinque sensori di parcheg‐ gio a ultrasuoni nel paraurti poste‐
riore.
Attivazione del sistema di assistenza
al parcheggio avanzato
Il dispositivo di assistenza al parcheg‐
gio avanzato non può essere attivato
in retromarcia.

190Guida e funzionamento

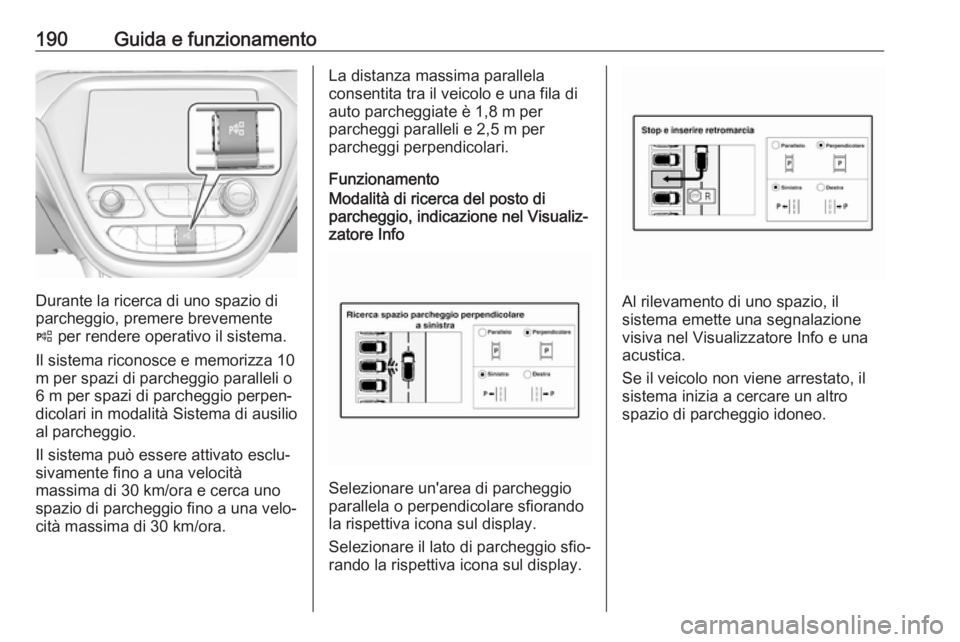

Durante la ricerca di uno spazio di
parcheggio, premere brevemente
( per rendere operativo il sistema.
Il sistema riconosce e memorizza 10
m per spazi di parcheggio paralleli o
6 m per spazi di parcheggio perpen‐
dicolari in modalità Sistema di ausilio al parcheggio.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità
massima di 30 km/ora e cerca uno
spazio di parcheggio fino a una velo‐
cità massima di 30 km/ora.
La distanza massima parallela
consentita tra il veicolo e una fila di auto parcheggiate è 1,8 m per
parcheggi paralleli e 2,5 m per
parcheggi perpendicolari.
FunzionamentoModalità di ricerca del posto di
parcheggio, indicazione nel Visualiz‐
zatore Info
Selezionare un'area di parcheggio
parallela o perpendicolare sfiorando
la rispettiva icona sul display.
Selezionare il lato di parcheggio sfio‐
rando la rispettiva icona sul display.
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Visualizzatore Info e una
acustica.
Se il veicolo non viene arrestato, il
sistema inizia a cercare un altro
spazio di parcheggio idoneo.

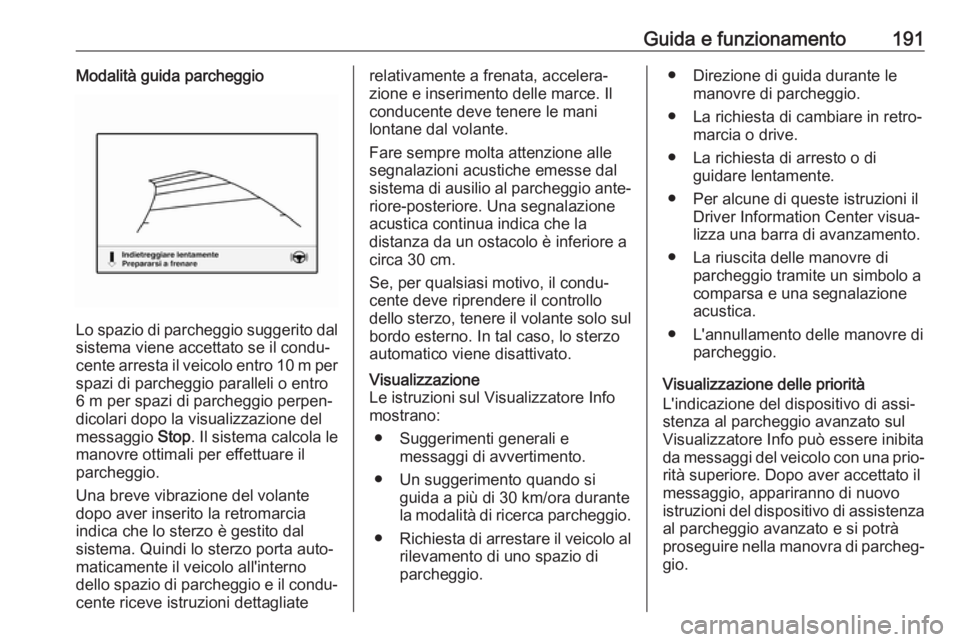

Guida e funzionamento191Modalità guida parcheggio
Lo spazio di parcheggio suggerito dalsistema viene accettato se il condu‐
cente arresta il veicolo entro 10 m per spazi di parcheggio paralleli o entro
6 m per spazi di parcheggio perpen‐
dicolari dopo la visualizzazione del
messaggio Stop. Il sistema calcola le
manovre ottimali per effettuare il
parcheggio.
Una breve vibrazione del volante
dopo aver inserito la retromarcia
indica che lo sterzo è gestito dal sistema. Quindi lo sterzo porta auto‐
maticamente il veicolo all'interno
dello spazio di parcheggio e il condu‐
cente riceve istruzioni dettagliate
relativamente a frenata, accelera‐
zione e inserimento delle marce. Il
conducente deve tenere le mani
lontane dal volante.
Fare sempre molta attenzione alle
segnalazioni acustiche emesse dal
sistema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua indica che la
distanza da un ostacolo è inferiore a
circa 30 cm.
Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Visualizzazione
Le istruzioni sul Visualizzatore Info
mostrano:
● Suggerimenti generali e messaggi di avvertimento.
● Un suggerimento quando si guida a più di 30 km/ora durante
la modalità di ricerca parcheggio.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.● Direzione di guida durante le manovre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o drive.
● La richiesta di arresto o di guidare lentamente.
● Per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento.
● La riuscita delle manovre di parcheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.
Visualizzazione delle priorità L'indicazione del dispositivo di assi‐
stenza al parcheggio avanzato sul
Visualizzatore Info può essere inibita
da messaggi del veicolo con una prio‐ rità superiore. Dopo aver accettato il
messaggio, appariranno di nuovo
istruzioni del dispositivo di assistenza
al parcheggio avanzato e si potrà
proseguire nella manovra di parcheg‐
gio.

192Guida e funzionamentoDisattivazione
Il sistema viene disattivato se:
● una breve pressione di (
● le manovre di parcheggio sono portate a termine con successo
● guidando ad una velocità supe‐ riore a 30 km/h durante la ricerca
del posto di parcheggio senza
frenare nonostante il messaggio
apparso sul Visualizzatore Info
● il veicolo marcia a una velocità superiore a 8 km/h in modalità
guida parcheggio
● il conducente aziona il volante
● se si supera il numero massimo di cambi marcia: otto cicli in caso
di parcheggio parallelo e
cinque cicli in caso di parcheggio
perpendicolare
● spegnimento del veicolo
La disattivazione eseguita dal condu‐
cente o dal sistema durante la mano‐ vra viene segnalata mediante un
messaggio sul display. Inoltre, verrà emesso anche un segnale acustico.Guasto
Un messaggio appare quando:
● Nel sistema è presente un guasto.
● Il conducente non porta a termine
con successo le manovre di
parcheggio.
● Il sistema non è funzionante. ● Uno dei motivi di disattivazione sopra descritti trova applica‐
zione.
Se un oggetto viene rilevato durante le istruzioni di parcheggio, Stop viene
visualizzato sul display. La rimozione
dell'oggetto in questione consentirà di proseguire le manovre di parcheggio.Se l'oggetto non viene rimosso, il
sistema viene disattivato. Una pres‐
sione lunga di ( attiva il sistema e la
ricerca di un nuovo spazio di parcheg‐ gio.Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni

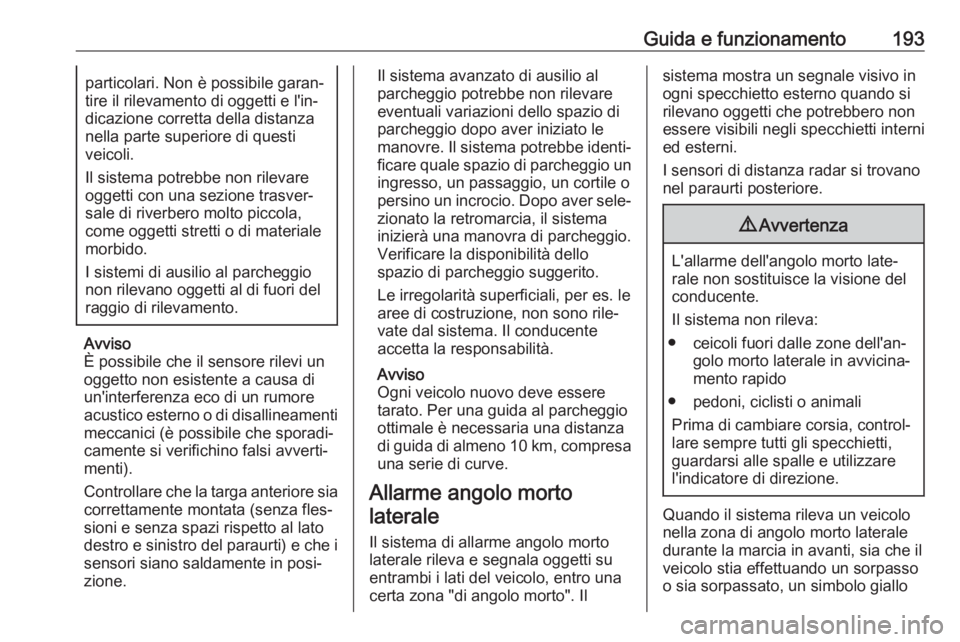

Guida e funzionamento193particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio un
ingresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐ zionato la retromarcia, il sistemainizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Avviso
Ogni veicolo nuovo deve essere tarato. Per una guida al parcheggio
ottimale è necessaria una distanza
di guida di almeno 10 km, compresa
una serie di curve.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Ilsistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni
ed esterni.
I sensori di distanza radar si trovano
nel paraurti posteriore.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo

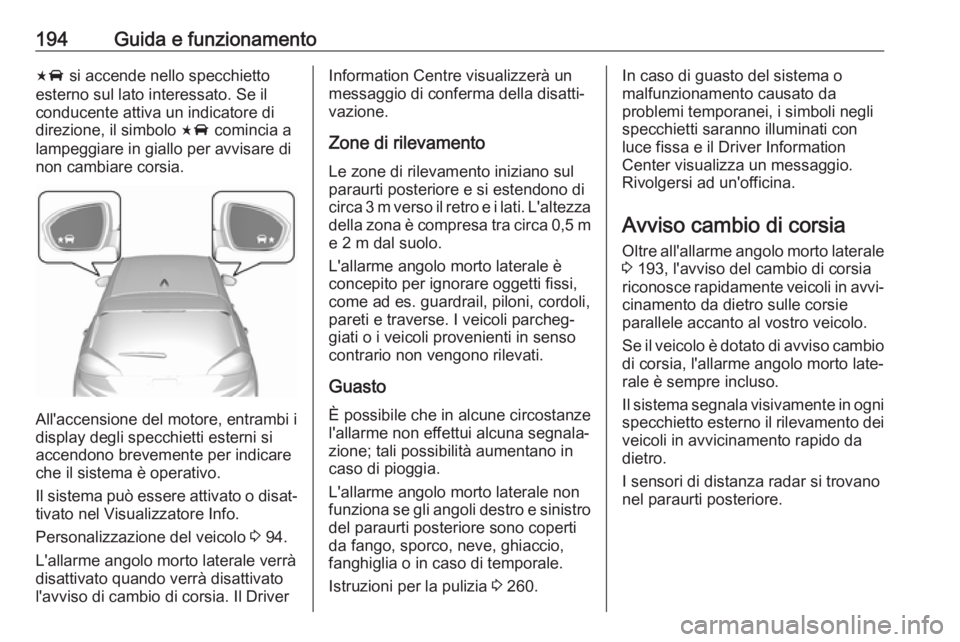

194Guida e funzionamentoF si accende nello specchietto
esterno sul lato interessato. Se il
conducente attiva un indicatore di
direzione, il simbolo F comincia a
lampeggiare in giallo per avvisare di
non cambiare corsia.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info.
Personalizzazione del veicolo 3 94.
L'allarme angolo morto laterale verrà disattivato quando verrà disattivato
l'avviso di cambio di corsia. Il Driver
Information Centre visualizzerà un
messaggio di conferma della disatti‐
vazione.
Zone di rilevamento Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa 3 m verso il retro e i lati. L'altezza della zona è compresa tra circa 0,5 m
e 2 m dal suolo.
L'allarme angolo morto laterale è
concepito per ignorare oggetti fissi,
come ad es. guardrail, piloni, cordoli,
pareti e traverse. I veicoli parcheg‐
giati o i veicoli provenienti in senso
contrario non vengono rilevati.
Guasto È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro del paraurti posteriore sono copertida fango, sporco, neve, ghiaccio,
fanghiglia o in caso di temporale.
Istruzioni per la pulizia 3 260.In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, i simboli negli
specchietti saranno illuminati con
luce fissa e il Driver Information
Center visualizza un messaggio.
Rivolgersi ad un'officina.
Avviso cambio di corsia Oltre all'allarme angolo morto laterale
3 193, l'avviso del cambio di corsia
riconosce rapidamente veicoli in avvi‐ cinamento da dietro sulle corsie
parallele accanto al vostro veicolo.
Se il veicolo è dotato di avviso cambio
di corsia, l'allarme angolo morto late‐
rale è sempre incluso.
Il sistema segnala visivamente in ogni
specchietto esterno il rilevamento dei veicoli in avvicinamento rapido dadietro.
I sensori di distanza radar si trovano
nel paraurti posteriore.

Guida e funzionamento1959Avvertenza
L'Avviso cambio di corsia non
sostituisce la visione del condu‐
cente.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo in
avvicinamento da dietro a una velo‐
cità decisamente superiore, si
accende la spia di avviso gialla F
nello specchietto retrovisore esterno
in questione. Se il conducente attiva
un indicatore di direzione, il simbolo
F comincia a lampeggiare in giallo
per avvisare di non cambiare corsia.
L'avviso cambio di corsia è attivo a
qualsiasi velocità.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Zone di rilevamento
I sensori del sistema coprono una
zona di circa 3,5 m parallela a
entrambi i lati del veicolo e circa 3 m indietro sull'allarme angolo morto
laterale (A) e circa 70 m all'indietro
sull'avviso del cambio di corsia (B) su
corsie parallele. Le zone iniziano in
ciascuno specchietto esterno. L'al‐
tezza della zona è compresa tra circa 0,5 m e 2 m dal suolo.

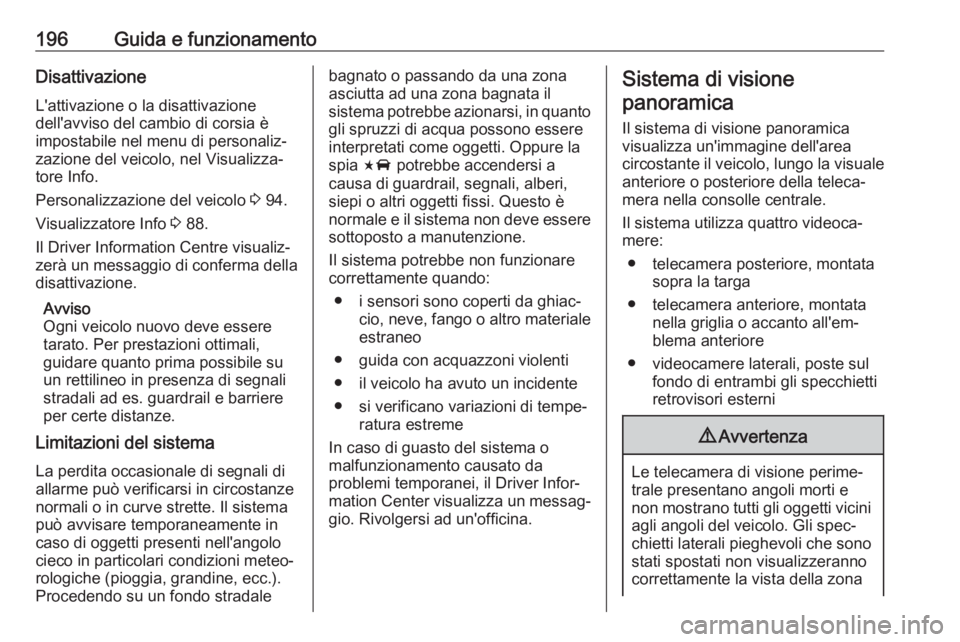

196Guida e funzionamentoDisattivazioneL'attivazione o la disattivazione
dell'avviso del cambio di corsia è
impostabile nel menu di personaliz‐
zazione del veicolo, nel Visualizza‐
tore Info.
Personalizzazione del veicolo 3 94.
Visualizzatore Info 3 88.
Il Driver Information Centre visualiz‐ zerà un messaggio di conferma della
disattivazione.
Avviso
Ogni veicolo nuovo deve essere
tarato. Per prestazioni ottimali,
guidare quanto prima possibile su
un rettilineo in presenza di segnali
stradali ad es. guardrail e barriere
per certe distanze.
Limitazioni del sistema
La perdita occasionale di segnali di
allarme può verificarsi in circostanze
normali o in curve strette. Il sistema
può avvisare temporaneamente in
caso di oggetti presenti nell'angolo
cieco in particolari condizioni meteo‐ rologiche (pioggia, grandine, ecc.).
Procedendo su un fondo stradalebagnato o passando da una zona
asciutta ad una zona bagnata il
sistema potrebbe azionarsi, in quanto
gli spruzzi di acqua possono essere
interpretati come oggetti. Oppure la
spia F potrebbe accendersi a
causa di guardrail, segnali, alberi,
siepi o altri oggetti fissi. Questo è normale e il sistema non deve essere
sottoposto a manutenzione.
Il sistema potrebbe non funzionare
correttamente quando:
● i sensori sono coperti da ghiac‐ cio, neve, fango o altro materiale
estraneo
● guida con acquazzoni violenti
● il veicolo ha avuto un incidente
● si verificano variazioni di tempe‐ ratura estreme
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Center visualizza un messag‐
gio. Rivolgersi ad un'officina.Sistema di visione
panoramica
Il sistema di visione panoramica
visualizza un'immagine dell'area
circostante il veicolo, lungo la visuale
anteriore o posteriore della teleca‐
mera nella consolle centrale.
Il sistema utilizza quattro videoca‐
mere:
● telecamera posteriore, montata sopra la targa
● telecamera anteriore, montata nella griglia o accanto all'em‐
blema anteriore
● videocamere laterali, poste sul fondo di entrambi gli specchietti
retrovisori esterni9 Avvertenza
Le telecamera di visione perime‐
trale presentano angoli morti e
non mostrano tutti gli oggetti vicini agli angoli del veicolo. Gli spec‐
chietti laterali pieghevoli che sono
stati spostati non visualizzeranno correttamente la vista della zona

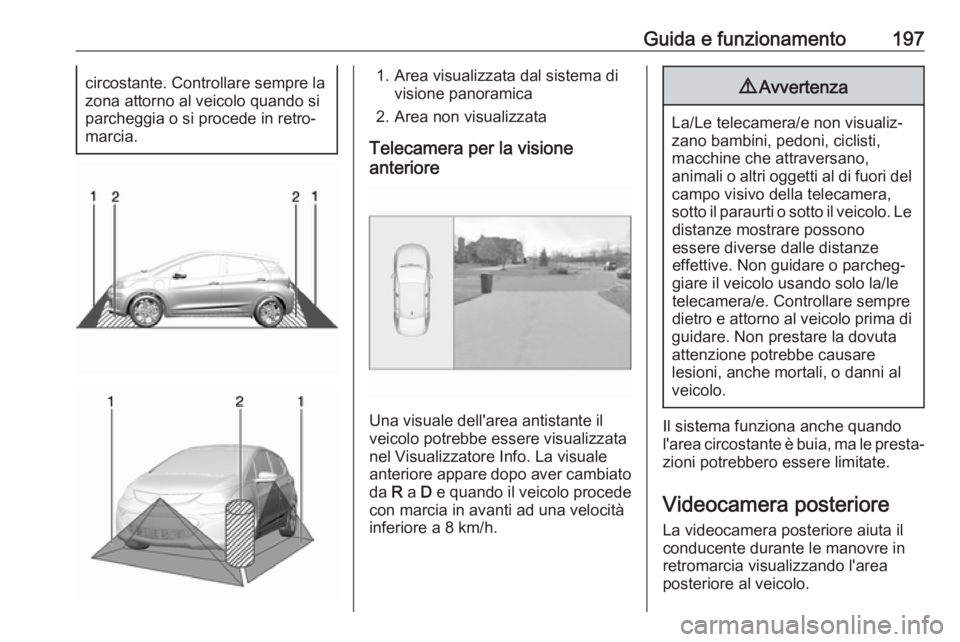

Guida e funzionamento197circostante. Controllare sempre la
zona attorno al veicolo quando si
parcheggia o si procede in retro‐
marcia.1. Area visualizzata dal sistema di visione panoramica
2. Area non visualizzata
Telecamera per la visione
anteriore
Una visuale dell'area antistante il
veicolo potrebbe essere visualizzata
nel Visualizzatore Info. La visuale
anteriore appare dopo aver cambiato
da R a D e quando il veicolo procede
con marcia in avanti ad una velocità
inferiore a 8 km/h.
9 Avvertenza
La/Le telecamera/e non visualiz‐
zano bambini, pedoni, ciclisti,
macchine che attraversano,
animali o altri oggetti al di fuori del
campo visivo della telecamera,
sotto il paraurti o sotto il veicolo. Le distanze mostrare possono
essere diverse dalle distanze
effettive. Non guidare o parcheg‐
giare il veicolo usando solo la/le
telecamera/e. Controllare sempre dietro e attorno al veicolo prima di
guidare. Non prestare la dovuta
attenzione potrebbe causare
lesioni, anche mortali, o danni al
veicolo.
Il sistema funziona anche quando
l'area circostante è buia, ma le presta‐
zioni potrebbero essere limitate.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.

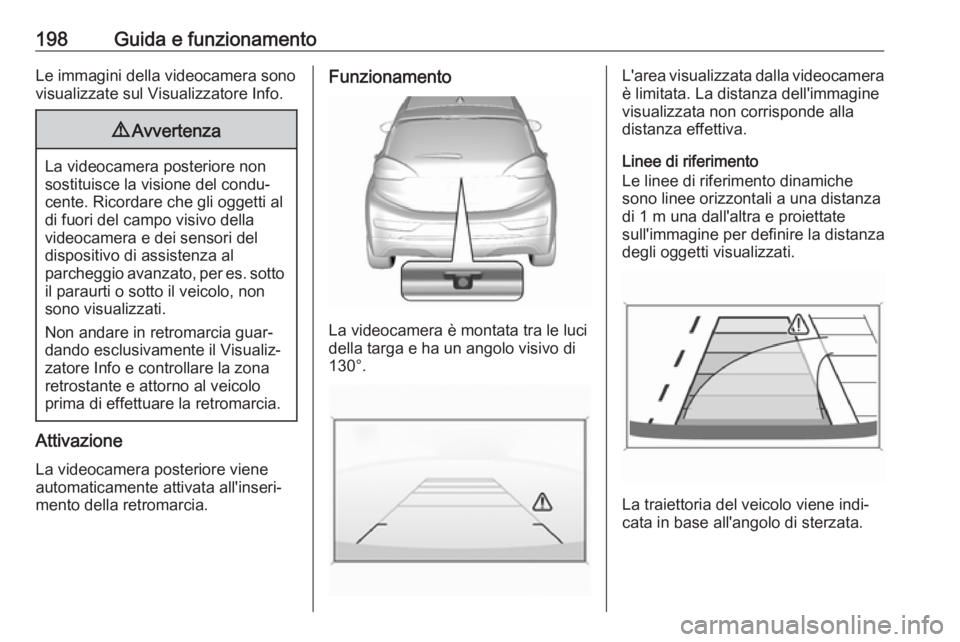

198Guida e funzionamentoLe immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di assistenza al
parcheggio avanzato, per es. sotto
il paraurti o sotto il veicolo, non
sono visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche sono linee orizzontali a una distanza
di 1 m una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
