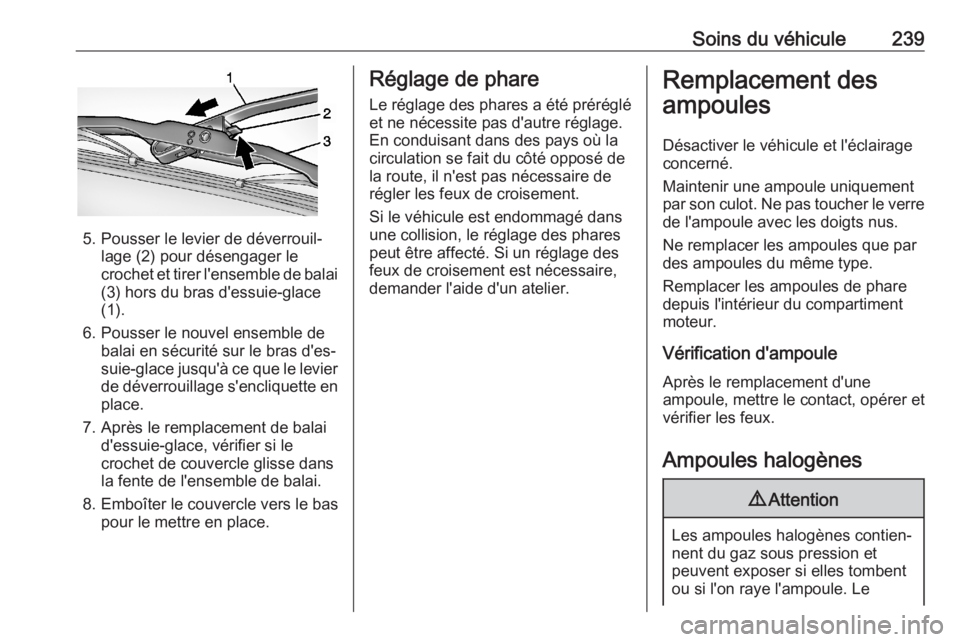

Soins du véhicule239
5. Pousser le levier de déverrouil‐lage (2) pour désengager le
crochet et tirer l'ensemble de balai
(3) hors du bras d'essuie-glace
(1).
6. Pousser le nouvel ensemble de balai en sécurité sur le bras d'es‐
suie-glace jusqu'à ce que le levier de déverrouillage s'encliquette en
place.
7. Après le remplacement de balai d'essuie-glace, vérifier si le
crochet de couvercle glisse dans
la fente de l'ensemble de balai.
8. Emboîter le couvercle vers le bas pour le mettre en place.
Réglage de phare
Le réglage des phares a été préréglé
et ne nécessite pas d'autre réglage.
En conduisant dans des pays où la
circulation se fait du côté opposé de
la route, il n'est pas nécessaire de
régler les feux de croisement.
Si le véhicule est endommagé dans
une collision, le réglage des phares
peut être affecté. Si un réglage des feux de croisement est nécessaire,
demander l'aide d'un atelier.Remplacement des
ampoules
Désactiver le véhicule et l'éclairage
concerné.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Ampoules halogènes9 Attention
Les ampoules halogènes contien‐
nent du gaz sous pression et
peuvent exposer si elles tombent
ou si l'on raye l'ampoule. Le

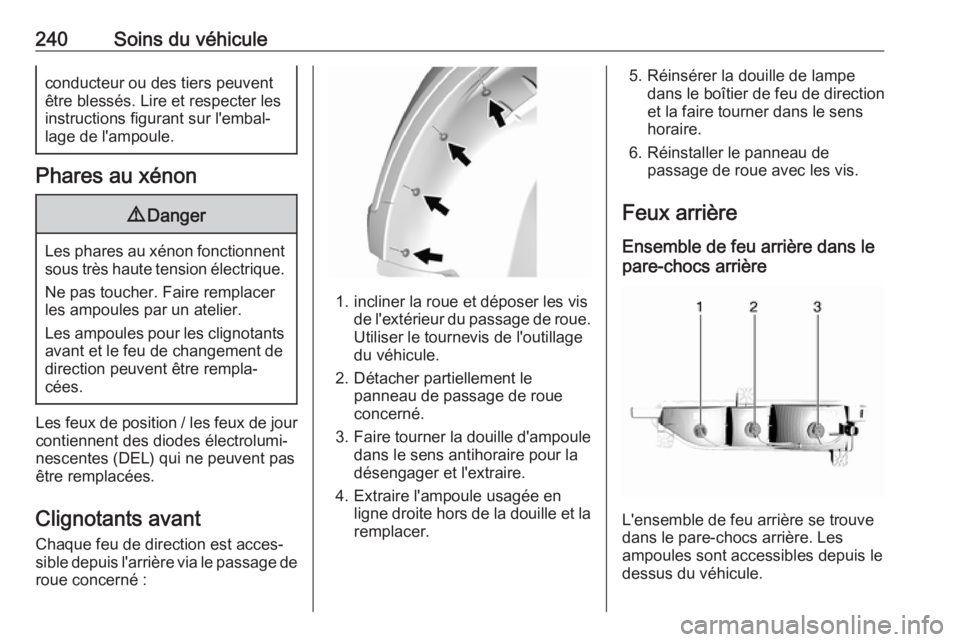

240Soins du véhiculeconducteur ou des tiers peuvent
être blessés. Lire et respecter les
instructions figurant sur l'embal‐
lage de l'ampoule.
Phares au xénon
9 Danger
Les phares au xénon fonctionnent
sous très haute tension électrique.
Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les ampoules pour les clignotants
avant et le feu de changement de direction peuvent être rempla‐
cées.
Les feux de position / les feux de jour contiennent des diodes électrolumi‐
nescentes (DEL) qui ne peuvent pas
être remplacées.
Clignotants avant
Chaque feu de direction est acces‐
sible depuis l'arrière via le passage de roue concerné :
1. incliner la roue et déposer les vis de l'extérieur du passage de roue.Utiliser le tournevis de l'outillage
du véhicule.
2. Détacher partiellement le panneau de passage de roue
concerné.
3. Faire tourner la douille d'ampoule
dans le sens antihoraire pour la
désengager et l'extraire.
4. Extraire l'ampoule usagée en ligne droite hors de la douille et la
remplacer.
5. Réinsérer la douille de lampe
dans le boîtier de feu de direction
et la faire tourner dans le sens
horaire.
6. Réinstaller le panneau de passage de roue avec les vis.
Feux arrière
Ensemble de feu arrière dans le
pare-chocs arrière
L'ensemble de feu arrière se trouve
dans le pare-chocs arrière. Les
ampoules sont accessibles depuis le
dessus du véhicule.

Soins du véhicule241● (1) Feu antibrouillard arrière(côté conducteur) / feu de recul
(côté passager)
● (2) Feu de direction
● (3) Feu arrière / d'arrêt 1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
2. Extraire l'ampoule de la douille.
3. Remplacer l'ampoule.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
En cas de défaillance, faire remplacer
les diodes par un atelier.
Ensemble de feu arrière du hayon
Les feux de l'ensemble de hayon sont des diodes et doivent être remplacés
par un atelier.
Feux de direction latéraux
Faire remplacer les ampoules par un
atelier.Éclairage de plaque
d'immatriculation
1. Insérer un tournevis dans la fente
à gauche de la lampe et faire pivo‐ ter le tournevis.
2. Déposer la lampe par le bas, sans
tirer sur le câble.
3. Déposer le boîtier de lampe du support d'ampoule en faisant tour‐ner le support d'ampoule dans le
sens horaire.

242Soins du véhicule4. Sortir l'ampoule de la douille et laremplacer.
5. Insérer le support d'ampoule dans
le boîtier de lampe et faire tourner
le support d'ampoule dans le sens antihoraire.
6. Insérer la lampe dans le hayon et la laisser s'engager.
Certaines versions d'éclairage de plaque d'immatriculation à DEL. En
cas de DEL défectueuses, les faire
remplacer par un atelier.Circuit électrique
Dispositifs haute tension et câblage9 Attention
Une exposition à une haute
tension peut causer des chocs,
des brûlures, voire la mort. L'en‐
tretien des composants haute
tension du véhicule ne doit être
effectué que par des techniciens
spécialement formés.
Les composants haute tension
sont identifiés par des étiquettes.
Ne pas déposer, ouvrir, séparer
ou modifier ces composants. Le câblage haute tension est recou‐
vert de gaines orange. Ne pas
sonder, altérer, couper ou modifier le câblage haute tension.
Surcharge du système
électrique
Le véhicule est doté de fusibles et de disjoncteurs destinés à le protéger
contre une surcharge du système
électrique.
Si la charge de courant électrique est
trop élevée, le disjoncteur s'ouvre et
se ferme, protégeant le circuit jusqu'à ce que la charge de courant revienne
à la normale ou que le problème soit
résolu. Ceci réduit fortement les
risque de surcharge de circuit et d'in‐
cendie causés par des problèmes électriques.
Les fusibles et les disjoncteurs protè‐ gent les pièces suivantes du
véhicule :
● Câblage des phares
● Moteur d'essuie-glace avant
● Lève-vitres électriques et autres accessoires motorisés

Soins du véhicule243Câblage des pharesUne surcharge électrique peut provo‐
quer un clignotement des phares ou
dans certains cas les éteindre. Dans
ce cas, faire immédiatement vérifier le câblage de phare par un atelier.
Essuie-glace avant
En cas de surchauffe du moteur d'es‐ suie-glace suite au blocage par une
neige lourde ou la glace, l'essuie-
glace du pare-brise s'arrête jusqu'à
ce que le moteur ait refroidi et que la commande d'essuie-glace ait été
désactivée. Après l'élimination du
blocage, le moteur d'essuie-glace
redémarre lorsque la commande
d'essuie-glace est placée à la position désirée.
Bien que le circuit soit protégé contre
une surcharge électrique, une
surcharge mécanique due à de la
neige épaisse ou de la glace peut
endommager la tringlerie d'essuie-
glace.
Toujours dégager la neige épaisse et la glace du pare-brise avant d'utiliser
les essuie-glaces avant. Si lasurcharge est due à un problème
électrique, et non pas à de la neige ou
à de la glace, une réparation est
nécessaire.

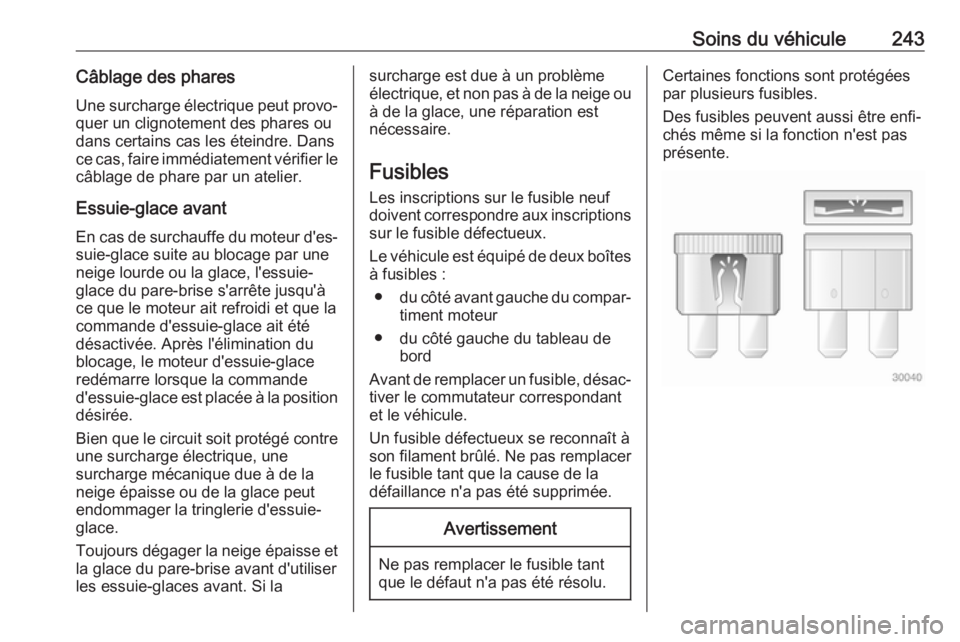

Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● du côté avant gauche du compar‐
timent moteur
● du côté gauche du tableau de bord
Avant de remplacer un fusible, désac‐ tiver le commutateur correspondant
et le véhicule.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

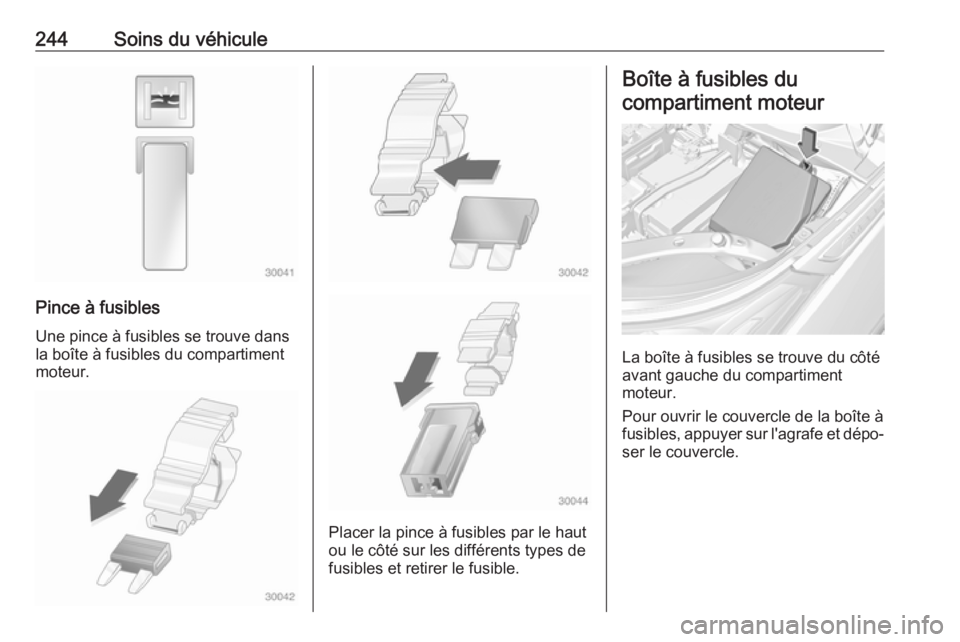

244Soins du véhicule
Pince à fusiblesUne pince à fusibles se trouve dans
la boîte à fusibles du compartiment
moteur.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.

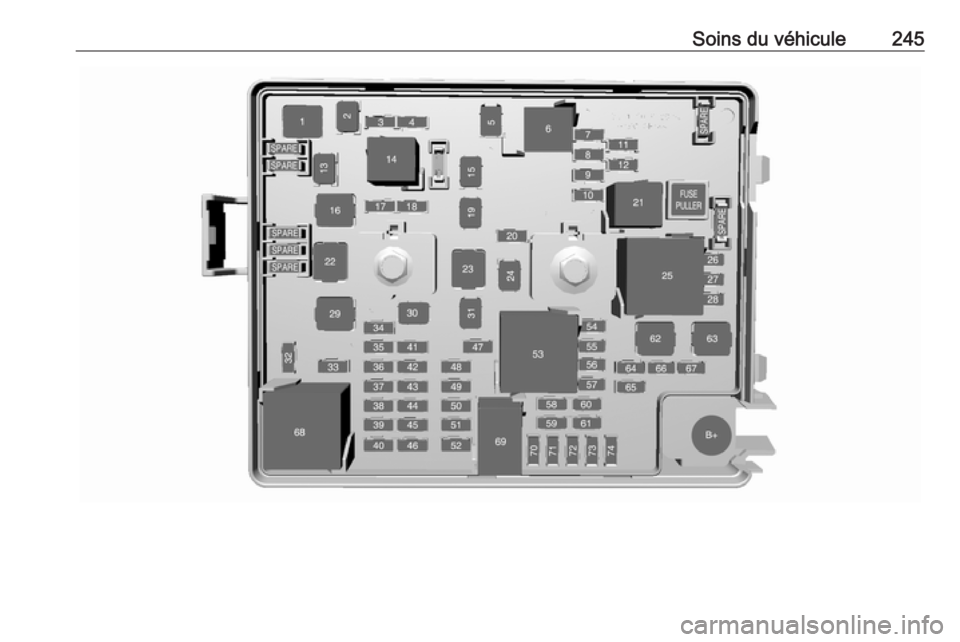

Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve du côté
avant gauche du compartiment
moteur.
Pour ouvrir le couvercle de la boîte à fusibles, appuyer sur l'agrafe et dépo‐ ser le couvercle.

Soins du véhicule245

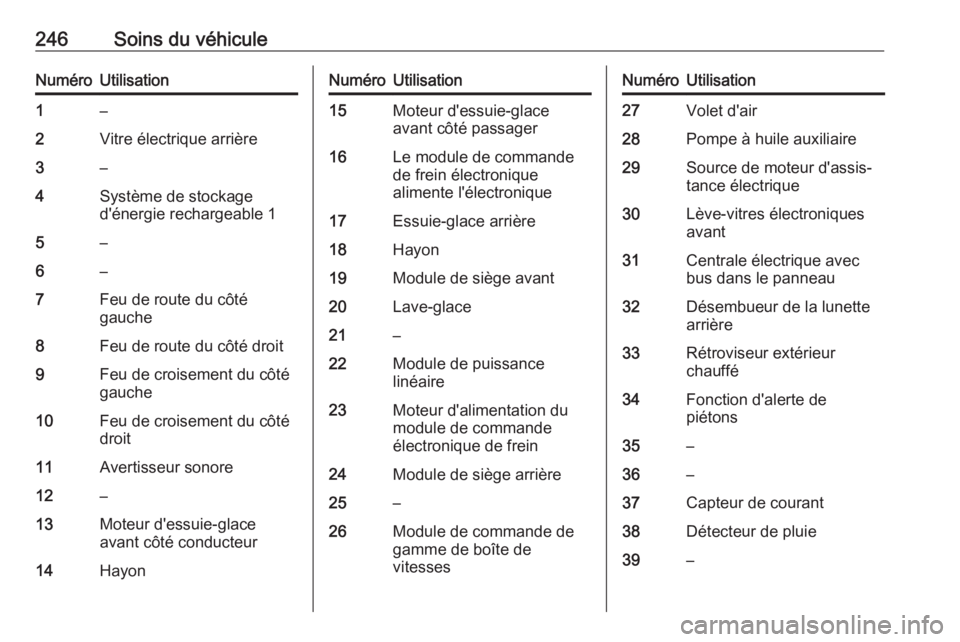

246Soins du véhiculeNuméroUtilisation1–2Vitre électrique arrière3–4Système de stockage
d'énergie rechargeable 15–6–7Feu de route du côté
gauche8Feu de route du côté droit9Feu de croisement du côté
gauche10Feu de croisement du côté
droit11Avertisseur sonore12–13Moteur d'essuie-glace
avant côté conducteur14HayonNuméroUtilisation15Moteur d'essuie-glace
avant côté passager16Le module de commande
de frein électronique
alimente l'électronique17Essuie-glace arrière18Hayon19Module de siège avant20Lave-glace21–22Module de puissance
linéaire23Moteur d'alimentation du
module de commande
électronique de frein24Module de siège arrière25–26Module de commande de
gamme de boîte de
vitessesNuméroUtilisation27Volet d'air28Pompe à huile auxiliaire29Source de moteur d'assis‐
tance électrique30Lève-vitres électroniques
avant31Centrale électrique avec
bus dans le panneau32Désembueur de la lunette
arrière33Rétroviseur extérieur
chauffé34Fonction d'alerte de
piétons35–36–37Capteur de courant38Détecteur de pluie39–

Soins du véhicule247NuméroUtilisation40Assistance électrique
(ECU)41Module de communication
de ligne d'alimentation42Détecteur automatique
d'occupation de siège43Commutateur de vitre44Système de stockage
d'énergie rechargeable45Module de commande d'in‐
tégration du véhicule46Module de commande de
châssis intégré47Dispositif de réglage des
phares48Module de commande de
châssis intégré49Rétroviseur intérieur50–51Assistance électriqueNuméroUtilisation52Caméra arrière53–54Module de commande de
climatisation55Pompe du système de
stockage d'énergie rechar‐
geable56–57Pompe de refroidissement
de l'électronique de puis‐
sance58Module de commande du
moteur59Verrouillage électrique de
la colonne de direction60Chauffage électrique CVC61Module de chargement
embarqué62Module de commande de
gamme de boîte de
vitesses 1NuméroUtilisation63Ventilateur électrique de
refroidissement64Module de commande du
moteur65Pompe auxiliaire de chauf‐
fage66–67Contrôleur d'unité d'entraî‐
nement68Désembueur de la lunette
arrière69–70Module de commande de
climatisation71–72Module de commande de
gamme de boîte de
vitesses73Module simple d'onduleur
d'alimentation74–

248Soins du véhiculeAprès avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.

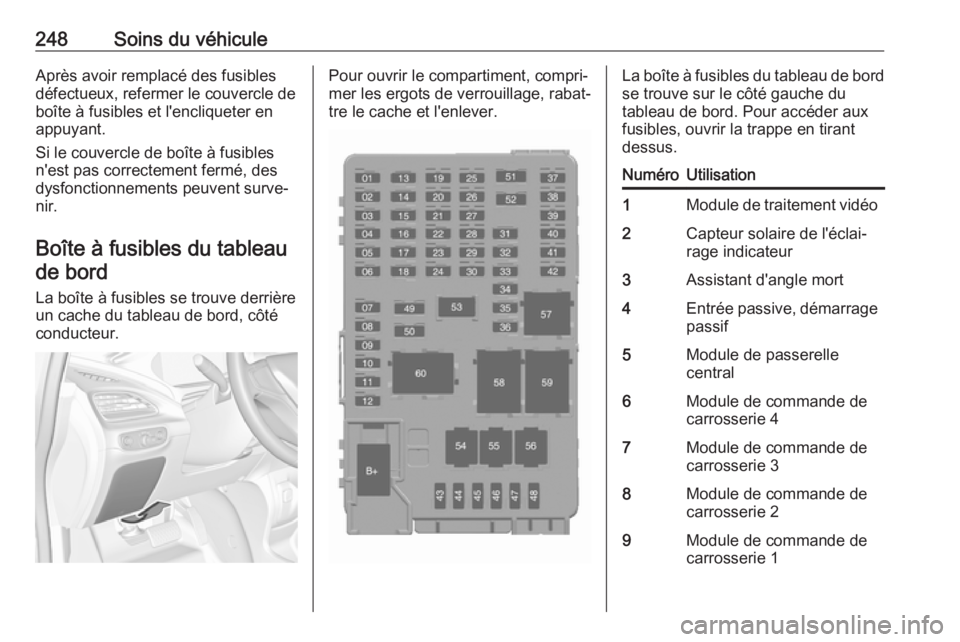

Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière un cache du tableau de bord, côté conducteur.Pour ouvrir le compartiment, compri‐
mer les ergots de verrouillage, rabat‐
tre le cache et l'enlever.La boîte à fusibles du tableau de bord se trouve sur le côté gauche du
tableau de bord. Pour accéder aux
fusibles, ouvrir la trappe en tirant
dessus.NuméroUtilisation1Module de traitement vidéo2Capteur solaire de l'éclai‐
rage indicateur3Assistant d'angle mort4Entrée passive, démarrage passif5Module de passerelle
central6Module de commande de
carrosserie 47Module de commande de
carrosserie 38Module de commande de
carrosserie 29Module de commande de
carrosserie 1
