Bagāžas novietnes un glabāšanas nodalījumi59Bagāžas novietnes unglabāšanas nodalījumiGlabāšanas nodalījumi ................59
Bagāžas nodalījums ....................72
Jumta bagāžnieka sistēma ..........75
Informācija par bagāžas iekrau‐ šanu ............................................. 75Glabāšanas nodalījumi9Brīdinājums
Glabāšanas nodalījumos nedrīkst
uzglabāt smagus vai asus
priekšmetus. Pretējā gadījumā
automašīnas vadītājs vai pasažieri var gūt smagas traumas, ja
straujas bremzēšanas, pēkšņas virziena maiņas vai avārijas
situācijā šie priekšmeti inerces
rezultātā tiks izsviesti salonā.
Cimdu nodalījums
Atverot cimdu nodalījumu, tajā
iedegas gaisma.
Cimdu nodalījuma šķērssienu var
izņemt no tās gropes. Uzglabājiet
šķērssienu gropē cimdu nodalījuma
kreisās puses pašā galā.
Braukšanas laikā cimdu nodalījumam jābūt aizvērtam.
Slēdzams cimdu nodalījums Aizslēdziet un atslēdziet cimdu
nodalījumu ar atslēgu.
Glāžu turētāji
Glāžu turētāji atrodas viduskonsoles
priekšējā daļā.
Glāžu turētājs ir pielāgojams, ļaujot
tajā novietot dažādu izmēru dzērienu
traukus.
Papildu glāžu turētāji atrodas
aizmugurējā sēdekļa vidējās
sēdvietas elkoņbalstā. Lai piekļūtu
glāžu turētājam, nolociet uz leju
elkoņbalstu.

60Bagāžas novietnes un glabāšanas nodalījumiPriekšējais sīklietu
nodalījums
Konsoles tīkls
Atrodas priekšējā pasažiera kāju
nišā.
Sīklietu nodalījums
Lai atvērtu, pavelciet rokturi. Lai
aizvērtu, kārtīgi piespiediet durtiņas.
Kartiņas turētājs
Atrodas virs sīklietu nodalījuma. Šajā
atverē var novietot kartiņu ērtai
lietošanai.
Saulesbriļļu futrālis
Lai atvērtu: nospiediet vāka
aizmugurējo daļu.
Lai aizvērtu: pavelciet vāku uz augšu
un spiediet to uz iekšu, līdz tas
nofiksējas savā vietā.
Neizmantojiet smagu priekšmetu
glabāšanai.

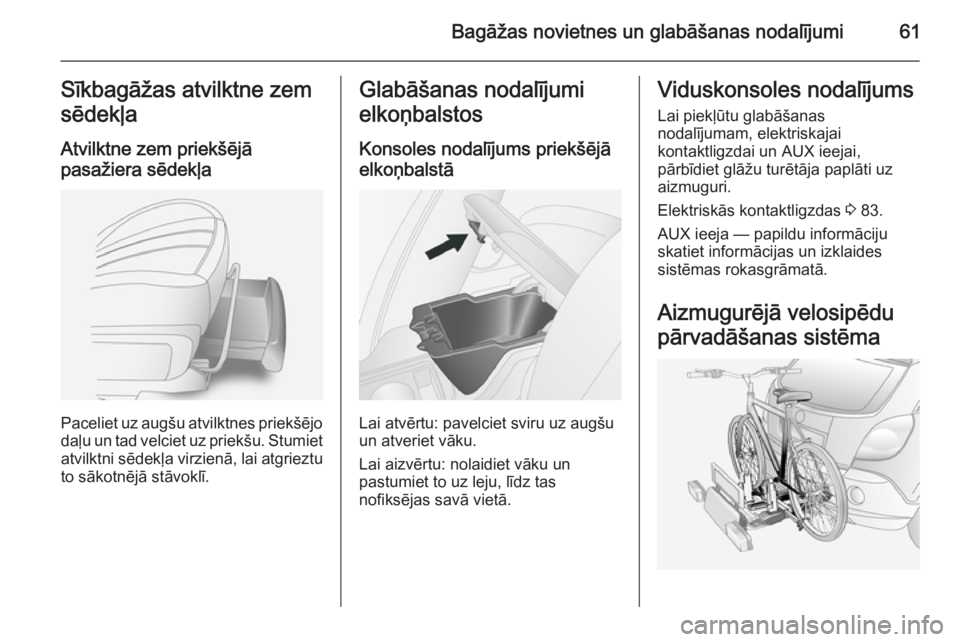

Bagāžas novietnes un glabāšanas nodalījumi61Sīkbagāžas atvilktne zem
sēdekļa
Atvilktne zem priekšējā
pasažiera sēdekļa
Paceliet uz augšu atvilktnes priekšējo
daļu un tad velciet uz priekšu. Stumiet atvilktni sēdekļa virzienā, lai atgrieztu
to sākotnējā stāvoklī.
Glabāšanas nodalījumi
elkoņbalstos
Konsoles nodalījums priekšējā
elkoņbalstā
Lai atvērtu: pavelciet sviru uz augšu
un atveriet vāku.
Lai aizvērtu: nolaidiet vāku un
pastumiet to uz leju, līdz tas
nofiksējas savā vietā.
Viduskonsoles nodalījums
Lai piekļūtu glabāšanas
nodalījumam, elektriskajai
kontaktligzdai un AUX ieejai,
pārbīdiet glāžu turētāja paplāti uz
aizmuguri.
Elektriskās kontaktligzdas 3 83.
AUX ieeja — papildu informāciju
skatiet informācijas un izklaides
sistēmas rokasgrāmatā.
Aizmugurējā velosipēdu
pārvadāšanas sistēma

62Bagāžas novietnes un glabāšanas nodalījumi
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) ļauj piestiprināt velosipēdus
pie izvelkamas platformas, kas
ierīkota automašīnas grīdā. Citu
priekšmetu pārvadāšana nav
pieļaujama.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālais
atļautais svars ir 40 kg. Maksimālais
viena velosipēda svars ir 20 kg.
Velosipēda garenbāze nedrīkst
pārsniegt 1,15 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad pārvadāšanas sistēma netiek
izmantota, tā ir jāiebīda atpakaļ
automašīnas grīdā.
Kā papildinājums aizmugurējai
velosipēdu pārvadāšanas sistēmai
tiek piedāvāta vairākfunkciju kaste.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Velosipēdu pārvadāšanas
sistēmai nepiestipriniet
velosipēdus ar oglekļa pedāļu
kloķiem. Šādi velosipēdi var tikt
bojāti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Paceliet atbloķēšanas sviru. Sistēma
atbloķējas un ātri izbīdās ārā no
bufera.

Bagāžas novietnes un glabāšanas nodalījumi63
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Pavelciet uz augšu valsts
reģistrācijas numura zīmes turētāju
un pilnībā ievietojiet turētāja balstus
fiksatoros.
Uzstādiet aizmugurējos lukturus
Izņemiet no padziļinājumiem vispirms tuvāko ( 1) un tad tālāko ( 2)
aizmugurējo lukturi.

64Bagāžas novietnes un glabāšanas nodalījumi
Līdz galam atlokiet luktura turētāju,
kas atrodas luktura aizmugurē.
Nospiediet fiksējošo sviru un iebīdiet
luktura turētāju līdz atdurei
stiprinājumā.
Veiciet šīs darbības ar abiem
aizmugurējiem lukturiem.
Pārbaudiet vadu un lukturu
novietojumu, lai pārliecinātos, vai tie
ir uzstādīti pareizi un droši.
Nofiksējiet aizmugurējo
velosipēdu pārvadāšanas
sistēmu
Pagrieziet vispirms kreiso ( 1) un tad
labo spriegotājsviru ( 2) līdz galam uz
aizmuguri. Abām spriegotājsvirām jābūt vērstām uz aizmuguri, citādi nav iespējams garantēt drošu sistēmas
darbību.
Piezīme
Aizveriet bagāžas nodalījuma
durvis.

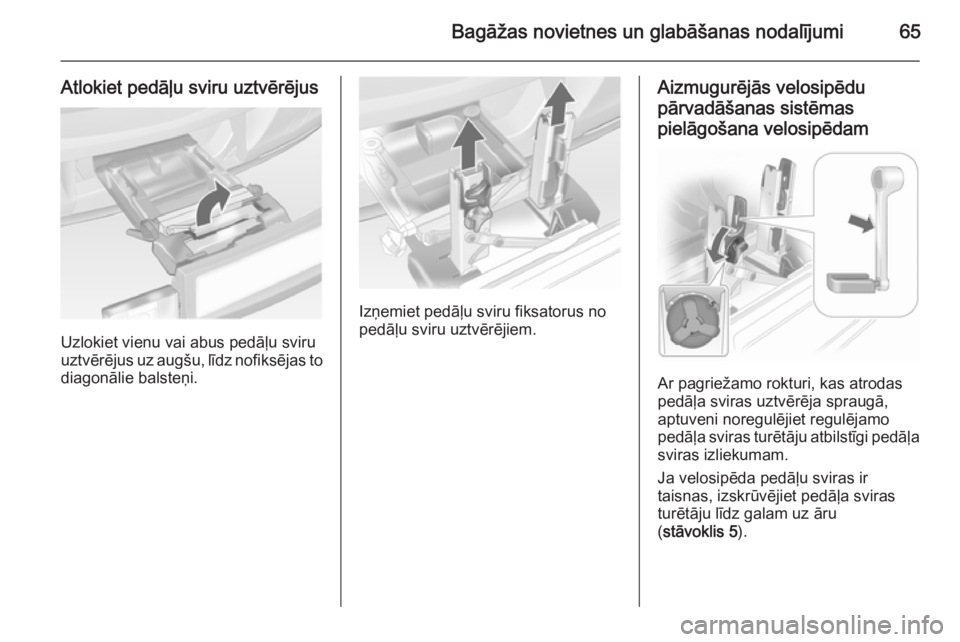

Bagāžas novietnes un glabāšanas nodalījumi65
Atlokiet pedāļu sviru uztvērējus
Uzlokiet vienu vai abus pedāļu sviru
uztvērējus uz augšu, līdz nofiksējas to diagonālie balsteņi.
Izņemiet pedāļu sviru fiksatorus no
pedāļu sviru uztvērējiem.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas pielāgošana velosipēdam
Ar pagriežamo rokturi, kas atrodas
pedāļa sviras uztvērēja spraugā,
aptuveni noregulējiet regulējamo
pedāļa sviras turētāju atbilstīgi pedāļa sviras izliekumam.
Ja velosipēda pedāļu sviras ir
taisnas, izskrūvējiet pedāļa sviras
turētāju līdz galam uz āru
( stāvoklis 5 ).

66Bagāžas novietnes un glabāšanas nodalījumi
Ja velosipēda pedāļu sviras ir
izliektas, ieskrūvējiet pedāļa sviras
turētāju līdz galam uz iekšu
( stāvoklis 1 ).
Nospiediet atbloķēšanas sviru un
izvelciet ārā riteņu fiksatorus.
Nospiediet savilcējsiksnas fiksatoru
un izvelciet savilcējsiksnu.
Sagatavojiet velosipēdu
nostiprināšanai
Piezīme
Pedāļa kloķa maksimālais platums ir
38,3 mm, un tā maksimālais dziļums ir 14,4 mm.
Pagrieziet kreisā pedāļa sviru (bez
ķēdes zobrata) vertikāli uz leju.
Pašam kreisās puses pedālim
jāatrodas horizontālā stāvoklī.
Velosipēds, kas atrodas tuvāk
automašīnai, jānovieto ar priekšējo
riteni uz kreiso pusi.

Bagāžas novietnes un glabāšanas nodalījumi67
Otrs velosipēds, kas atrodas tālāk no
automašīnas, jānovieto ar priekšējo
riteni uz labo pusi.
Velosipēda piestiprināšana pie aizmugurējās velosipēdu
pārvadāšanas sistēmas
Uzceliet velosipēdu uz platformas.
Pedāļa svira jāievieto pedāļa sviras
uztvērēja spraugā tā, kā parādīts
attēlā.
Uzmanību
Pārliecinieties, lai pedālis
nepieskartos aizmugurējās
velosipēdu pārvadāšanas
sistēmas virsmai. Pretējā
gadījumā pārvadāšanas laikā var
tikt sabojāts velosipēda klanis.
No augšas ievietojiet pedāļa fiksatoru pedāļa sviras turētāja ārējās
vadotnēs un nobīdiet to līdz galam uz
leju.
Nostipriniet pedāļa sviru, pievelkot
pedāļa fiksācijas skrūvi.

68Bagāžas novietnes un glabāšanas nodalījumi
Novietojiet riteņu fiksatorus tā, lai
velosipēds stāvētu daudzmaz
horizontāli. Atstatumam starp pedāli
un automašīnas bagāžas nodalījuma durvīm jābūt vismaz 5 cm.
Abām velosipēda riepām jābūt
nostiprinātām riteņu fiksatoros.Uzmanību
Noteikti izvelciet riteņu
padziļinājumus tik tālu, cik tas
nepieciešams, lai abas velosipēda riepas ievietotu padziļinājumos.
Pretējā gadījumā nevar nodrošināt velosipēda horizontālo
stiprinājumu. To neievērojot,
karstās izplūdes gāzes var sabojāt
velosipēda riepas.
Velosipēda pielīdzināšana pēc
automašīnas garenvirziena: Nedaudz atlaidiet pedāļa fiksatora
savilcējskrūvi.
Ar pedāļa sviras uztvērēja griežamo
rokturi noregulējiet velosipēdu
vertikālā stāvoklī.
Ja velosipēdi savstarpēji saskaras, to slīpumu ar riteņu fiksatoru un pedāļu
sviru uztvērēju griežamo rokturu
palīdzību ir iespējams noregulēt tā, lai
tie vairs nesaskartos. Pārliecinieties,
lai saglabātos pietiekams atstatums
starp velosipēdu un automašīnu.Ar rokām līdz galam pieskrūvējiet
pedāļa sviras fiksatora savilcējskrūvi.
Nostipriniet abus velosipēda riteņus
tiem paredzētajos padziļinājumos ar
riteņu savilcējsiksnām.
Pārbaudiet, vai velosipēds ir
nostiprināts stabili.
Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
