Pielęgnacja samochodu189
BezpiecznikObwódABSUkład ABSA/CUkład ogrze‐
wania, wentylacji i
klimatyzacjiBATT1Skrzynka
bezpieczników w
desce rozdziel‐
czejBATT2Skrzynka
bezpieczników w
desce rozdziel‐
czejBATT3Skrzynka
bezpieczników w
desce rozdziel‐
czejBCMModuł elektro‐
niczny nadwoziaECMModuł sterujący
silnikaECM PWR TRNModuł sterujący
silnika, układ
napędowyENG SNSRCzujniki silnikaBezpiecznikObwódEPBHamulec posto‐
jowy sterowany
elektrycznieFAN1Wentylator chłod‐
nicyFAN3Wentylator chłod‐
nicyFRT FOGPrzednie światła
przeciwmgielneFRT WPRWycieraczka
przedniaFUEL/VACPompa paliwa,
pompa próżniowaHDLP WASHERZmywacz reflek‐
toraHI BEAM LHŚwiatło drogowe
(lewe)HI BEAM RHŚwiatło drogowe
(prawe)HORNSygnał dźwię‐
kowyBezpiecznikObwódHTD WASH/MIRPodgrzewany
płyn spryski‐
waczy, podgrze‐
wane lusterka
zewnętrzneIGN COIL ACewka zapłonowaIGN COIL BCewka zapłonowaLO BEAM LHŚwiatło mijania
(lewe)LO BEAM RHŚwiatło mijania
(prawe)PRK LP LHŚwiatło pozycyjne
(lewe)PRK LP RHŚwiatło pozycyjne
(prawe)PWM FANDmuchawa z
modulowaną
szerokością
impulsuREAR DEFOGOgrzewanie tylnej
szybyREAR WPRWycieraczka tylnaSPARE-
Page 192 of 243

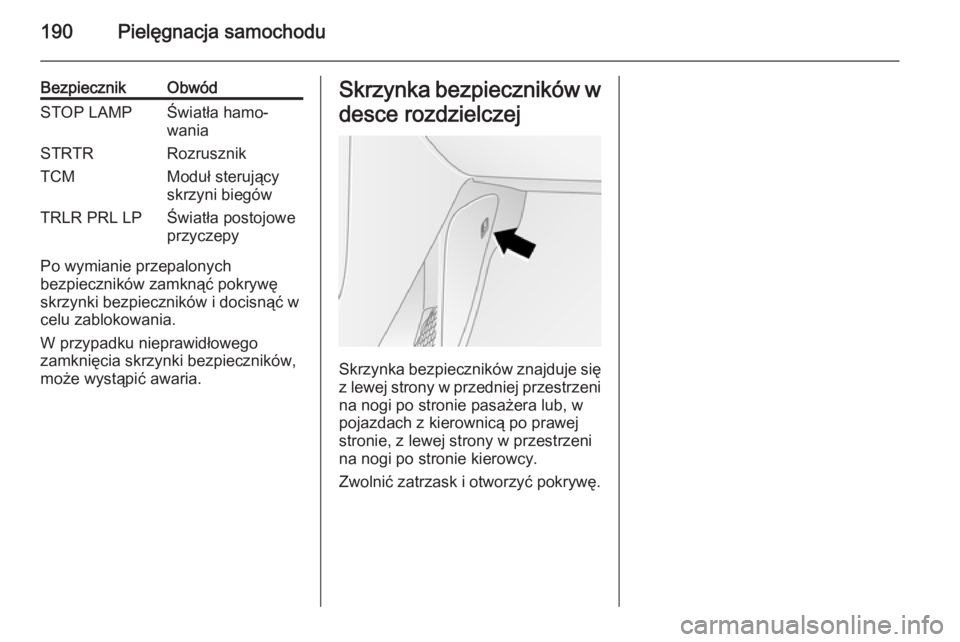

190Pielęgnacja samochodu
BezpiecznikObwódSTOP LAMPŚwiatła hamo‐
waniaSTRTRRozrusznikTCMModuł sterujący
skrzyni biegówTRLR PRL LPŚwiatła postojowe
przyczepy
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

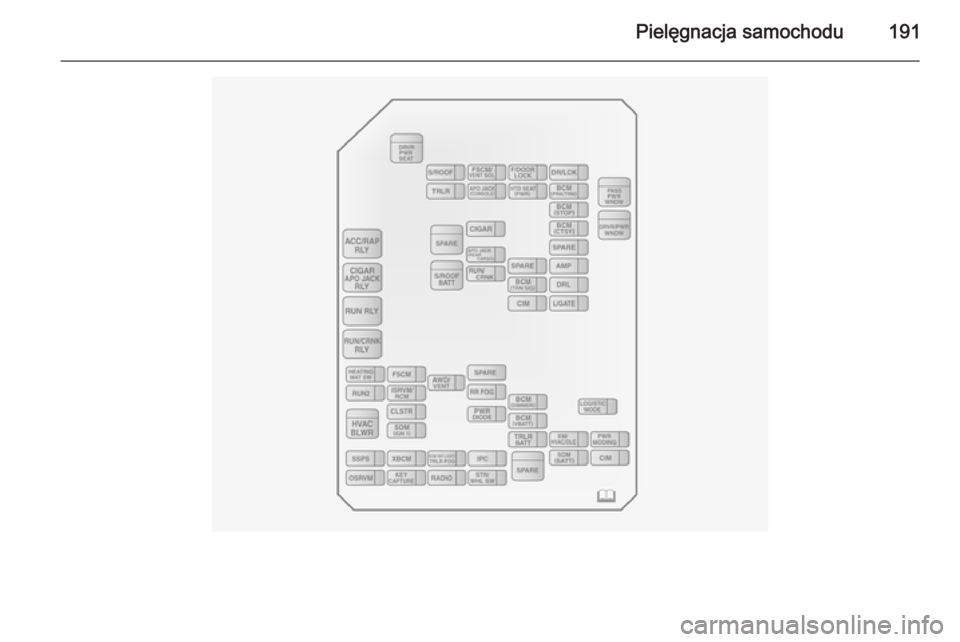

Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się z lewej strony w przedniej przestrzeni
na nogi po stronie pasażera lub, w
pojazdach z kierownicą po prawej stronie, z lewej strony w przestrzeni
na nogi po stronie kierowcy.
Zwolnić zatrzask i otworzyć pokrywę.
Page 193 of 243
Pielęgnacja samochodu191
Page 194 of 243
192Pielęgnacja samochodu

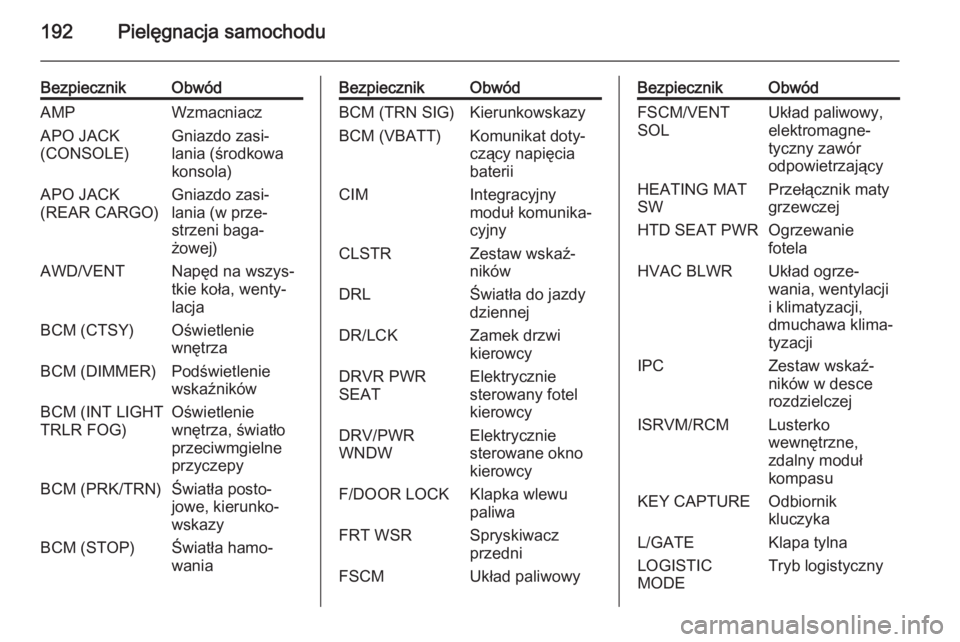

BezpiecznikObwódAMPWzmacniaczAPO JACK
(CONSOLE)Gniazdo zasi‐
lania (środkowa
konsola)APO JACK
(REAR CARGO)Gniazdo zasi‐
lania (w prze‐
strzeni baga‐
żowej)AWD/VENTNapęd na wszys‐
tkie koła, wenty‐
lacjaBCM (CTSY)Oświetlenie
wnętrzaBCM (DIMMER)Podświetlenie
wskaźnikówBCM (INT LIGHT
TRLR FOG)Oświetlenie
wnętrza, światło
przeciwmgielne
przyczepyBCM (PRK/TRN)Światła posto‐
jowe, kierunko‐
wskazyBCM (STOP)Światła hamo‐
waniaBezpiecznikObwódBCM (TRN SIG)KierunkowskazyBCM (VBATT)Komunikat doty‐
czący napięcia
bateriiCIMIntegracyjny
moduł komunika‐
cyjnyCLSTRZestaw wskaź‐
nikówDRLŚwiatła do jazdy
dziennejDR/LCKZamek drzwi
kierowcyDRVR PWR
SEATElektrycznie
sterowany fotel
kierowcyDRV/PWR
WNDWElektrycznie
sterowane okno
kierowcyF/DOOR LOCKKlapka wlewu
paliwaFRT WSRSpryskiwacz
przedniFSCMUkład paliwowyBezpiecznikObwódFSCM/VENT
SOLUkład paliwowy,
elektromagne‐
tyczny zawór
odpowietrzającyHEATING MAT
SWPrzełącznik maty
grzewczejHTD SEAT PWROgrzewanie
fotelaHVAC BLWRUkład ogrze‐
wania, wentylacji
i klimatyzacji,
dmuchawa klima‐
tyzacjiIPCZestaw wskaź‐
ników w desce
rozdzielczejISRVM/RCMLusterko
wewnętrzne,
zdalny moduł
kompasuKEY CAPTUREOdbiornik
kluczykaL/GATEKlapa tylnaLOGISTIC
MODETryb logistyczny
Page 195 of 243
Pielęgnacja samochodu193

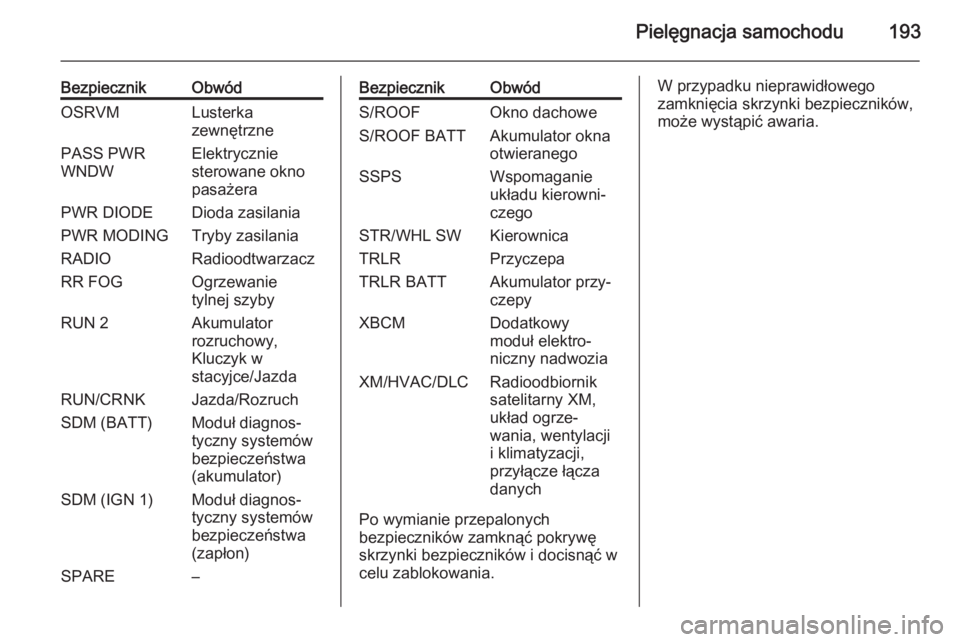

BezpiecznikObwódOSRVMLusterka
zewnętrznePASS PWR
WNDWElektrycznie
sterowane okno
pasażeraPWR DIODEDioda zasilaniaPWR MODINGTryby zasilaniaRADIORadioodtwarzaczRR FOGOgrzewanie
tylnej szybyRUN 2Akumulator
rozruchowy,
Kluczyk w
stacyjce/JazdaRUN/CRNKJazda/RozruchSDM (BATT)Moduł diagnos‐
tyczny systemów
bezpieczeństwa
(akumulator)SDM (IGN 1)Moduł diagnos‐
tyczny systemów
bezpieczeństwa
(zapłon)SPARE–BezpiecznikObwódS/ROOFOkno dachoweS/ROOF BATTAkumulator okna
otwieranegoSSPSWspomaganie
układu kierowni‐
czegoSTR/WHL SWKierownicaTRLRPrzyczepaTRLR BATTAkumulator przy‐
czepyXBCMDodatkowy
moduł elektro‐
niczny nadwoziaXM/HVAC/DLCRadioodbiornik
satelitarny XM,
układ ogrze‐
wania, wentylacji
i klimatyzacji,
przyłącze łącza
danych
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Page 196 of 243

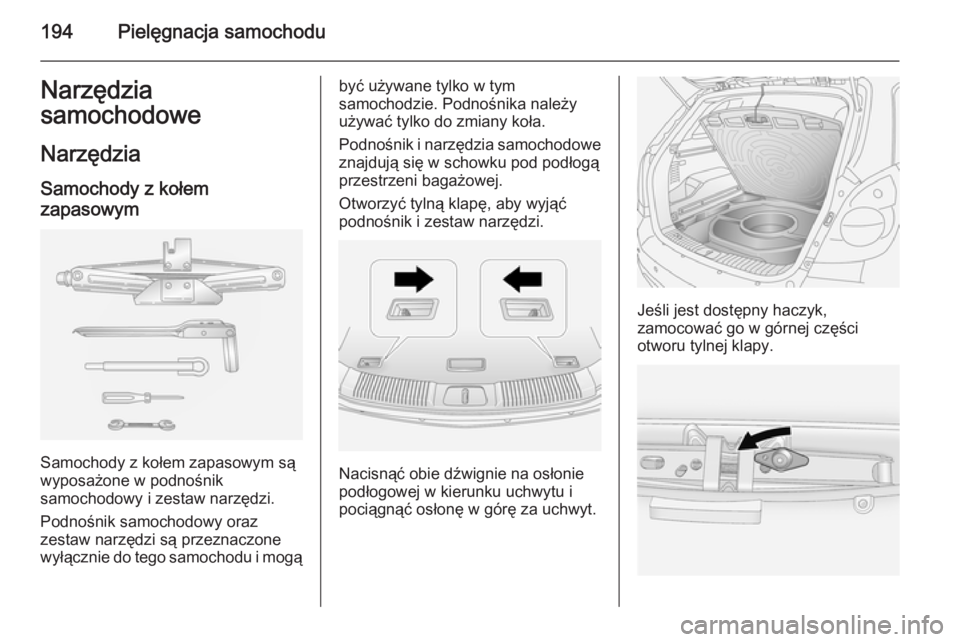

194Pielęgnacja samochoduNarzędzia
samochodowe
Narzędzia Samochody z kołem
zapasowym
Samochody z kołem zapasowym są
wyposażone w podnośnik
samochodowy i zestaw narzędzi.
Podnośnik samochodowy oraz
zestaw narzędzi są przeznaczone
wyłącznie do tego samochodu i mogą
być używane tylko w tym
samochodzie. Podnośnika należy
używać tylko do zmiany koła.
Podnośnik i narzędzia samochodowe znajdują się w schowku pod podłogąprzestrzeni bagażowej.
Otworzyć tylną klapę, aby wyjąć
podnośnik i zestaw narzędzi.
Nacisnąć obie dźwignie na osłonie
podłogowej w kierunku uchwytu i
pociągnąć osłonę w górę za uchwyt.
Jeśli jest dostępny haczyk,
zamocować go w górnej części
otworu tylnej klapy.
Page 197 of 243
Pielęgnacja samochodu195

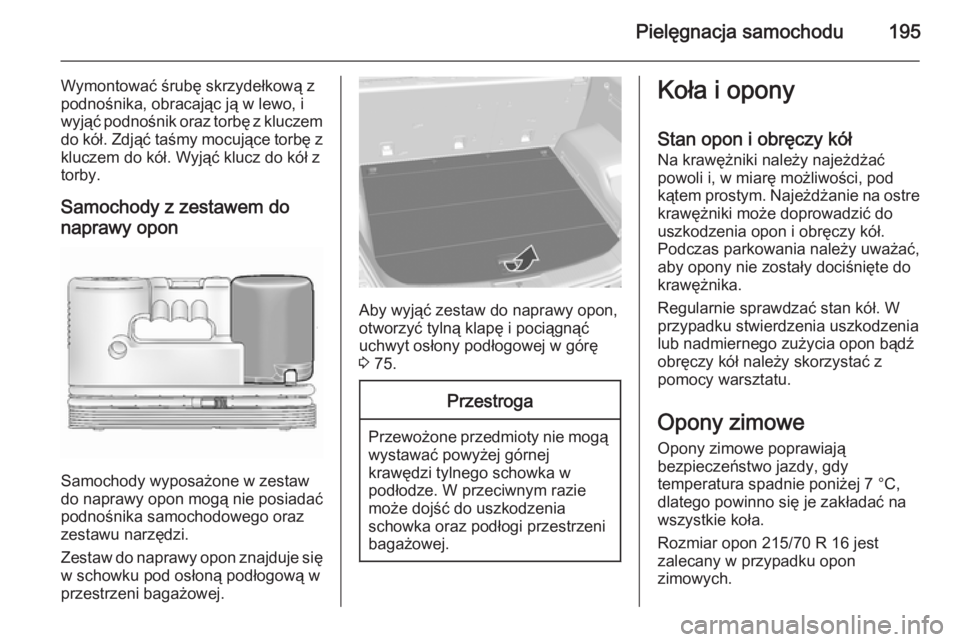

Wymontować śrubę skrzydełkową z
podnośnika, obracając ją w lewo, i wyjąć podnośnik oraz torbę z kluczem do kół. Zdjąć taśmy mocujące torbę zkluczem do kół. Wyjąć klucz do kół z
torby.
Samochody z zestawem do naprawy opon
Samochody wyposażone w zestaw
do naprawy opon mogą nie posiadać
podnośnika samochodowego oraz
zestawu narzędzi.
Zestaw do naprawy opon znajduje się
w schowku pod osłoną podłogową w
przestrzeni bagażowej.
Aby wyjąć zestaw do naprawy opon,
otworzyć tylną klapę i pociągnąć
uchwyt osłony podłogowej w górę 3 75.
Przestroga
Przewożone przedmioty nie mogą
wystawać powyżej górnej
krawędzi tylnego schowka w
podłodze. W przeciwnym razie
może dojść do uszkodzenia
schowka oraz podłogi przestrzeni
bagażowej.
Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C, dlatego powinno się je zakładać na
wszystkie koła.
Rozmiar opon 215/70 R 16 jest zalecany w przypadku opon
zimowych.
Page 198 of 243
196Pielęgnacja samochodu

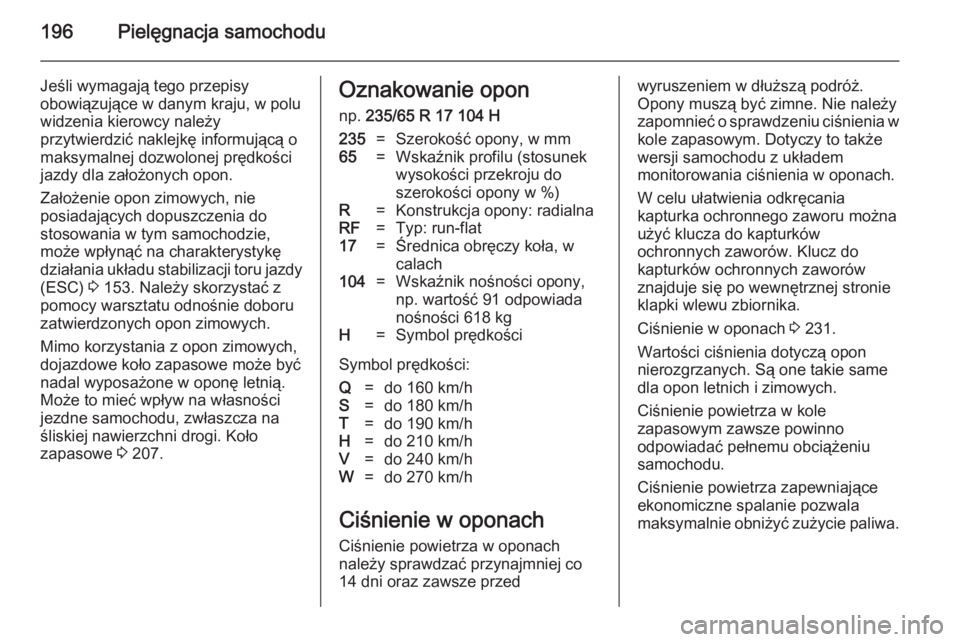

Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Założenie opon zimowych, nie
posiadających dopuszczenia do
stosowania w tym samochodzie,
może wpłynąć na charakterystykę
działania układu stabilizacji toru jazdy
(ESC) 3 153. Należy skorzystać z
pomocy warsztatu odnośnie doboru
zatwierdzonych opon zimowych.
Mimo korzystania z opon zimowych,
dojazdowe koło zapasowe może być
nadal wyposażone w oponę letnią.
Może to mieć wpływ na własności
jezdne samochodu, zwłaszcza na
śliskiej nawierzchni drogi. Koło
zapasowe 3 207.Oznakowanie opon
np. 235/65 R 17 104 H235=Szerokość opony, w mm65=Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=Konstrukcja opony: radialnaRF=Typ: run-flat17=Średnica obręczy koła, w
calach104=Wskaźnik nośności opony,
np. wartość 91 odpowiada
nośności 618 kgH=Symbol prędkości
Symbol prędkości:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
W celu ułatwienia odkręcania
kapturka ochronnego zaworu można
użyć klucza do kapturków
ochronnych zaworów. Klucz do
kapturków ochronnych zaworów
znajduje się po wewnętrznej stronie
klapki wlewu zbiornika.
Ciśnienie w oponach 3 231.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu samochodu.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Page 199 of 243
Pielęgnacja samochodu197

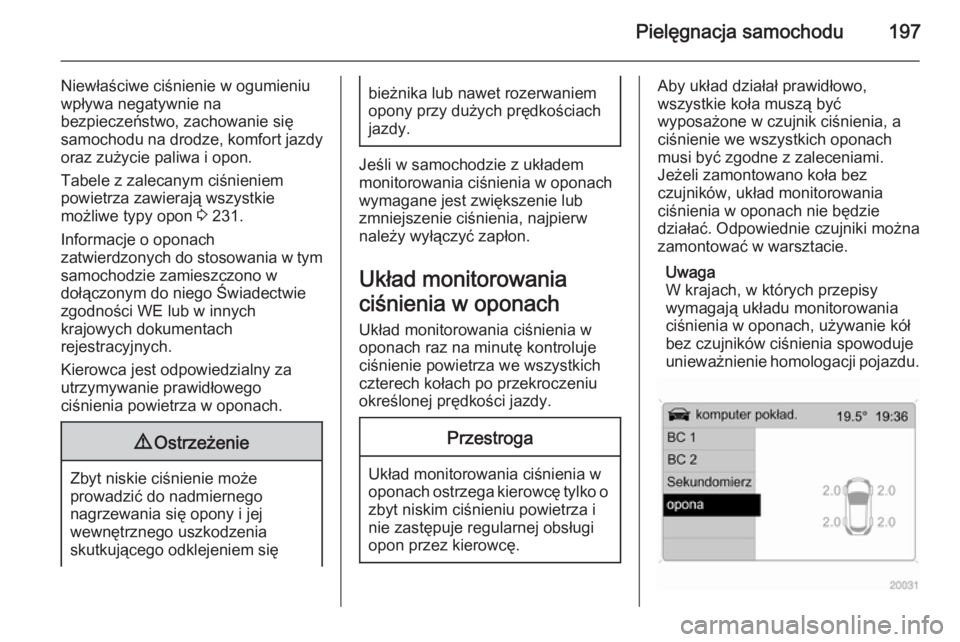

Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Tabele z zalecanym ciśnieniem
powietrza zawierają wszystkie
możliwe typy opon 3 231.
Informacje o oponach
zatwierdzonych do stosowania w tym
samochodzie zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
Jeśli w samochodzie z układem
monitorowania ciśnienia w oponach
wymagane jest zwiększenie lub
zmniejszenie ciśnienia, najpierw
należy wyłączyć zapłon.
Układ monitorowania
ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach raz na minutę kontroluje
ciśnienie powietrza we wszystkich
czterech kołach po przekroczeniu
określonej prędkości jazdy.
Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Jeżeli zamontowano koła bez
czujników, układ monitorowania
ciśnienia w oponach nie będzie
działać. Odpowiednie czujniki można
zamontować w warsztacie.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje
unieważnienie homologacji pojazdu.
Page 200 of 243
198Pielęgnacja samochodu

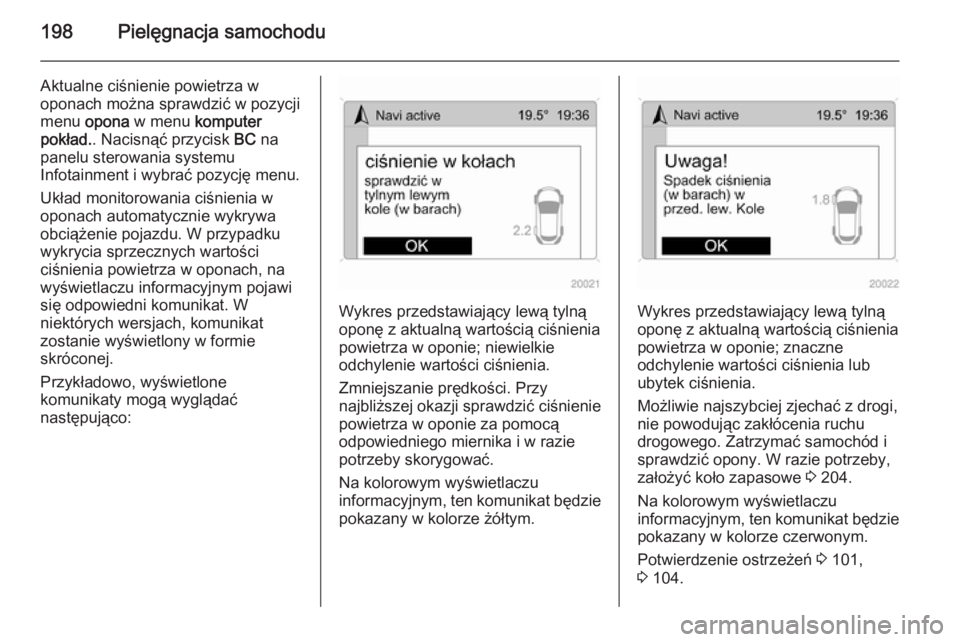

Aktualne ciśnienie powietrza w
oponach można sprawdzić w pozycji menu opona w menu komputer
pokład. . Nacisnąć przycisk BC na
panelu sterowania systemu
Infotainment i wybrać pozycję menu.
Układ monitorowania ciśnienia w
oponach automatycznie wykrywa
obciążenie pojazdu. W przypadku wykrycia sprzecznych wartości
ciśnienia powietrza w oponach, na
wyświetlaczu informacyjnym pojawi
się odpowiedni komunikat. W
niektórych wersjach, komunikat
zostanie wyświetlony w formie
skróconej.
Przykładowo, wyświetlone
komunikaty mogą wyglądać
następująco:
Wykres przedstawiający lewą tylną
oponę z aktualną wartością ciśnienia
powietrza w oponie; niewielkie
odchylenie wartości ciśnienia.
Zmniejszanie prędkości. Przy
najbliższej okazji sprawdzić ciśnienie powietrza w oponie za pomocą
odpowiedniego miernika i w razie
potrzeby skorygować.
Na kolorowym wyświetlaczu
informacyjnym, ten komunikat będzie pokazany w kolorze żółtym.Wykres przedstawiający lewą tylną
oponę z aktualną wartością ciśnienia
powietrza w oponie; znaczne
odchylenie wartości ciśnienia lub
ubytek ciśnienia.
Możliwie najszybciej zjechać z drogi,
nie powodując zakłócenia ruchu
drogowego. Zatrzymać samochód i
sprawdzić opony. W razie potrzeby,
założyć koło zapasowe 3 204.
Na kolorowym wyświetlaczu
informacyjnym, ten komunikat będzie
pokazany w kolorze czerwonym.
Potwierdzenie ostrzeżeń 3 101,
3 104.
