Pielęgnacja samochodu179
znajdował się w jednej linii z jego
gniazdem. Nie wolno nadmiernie
dokręcać śrub lub zabezpieczeń.
Reflektory halogenowe

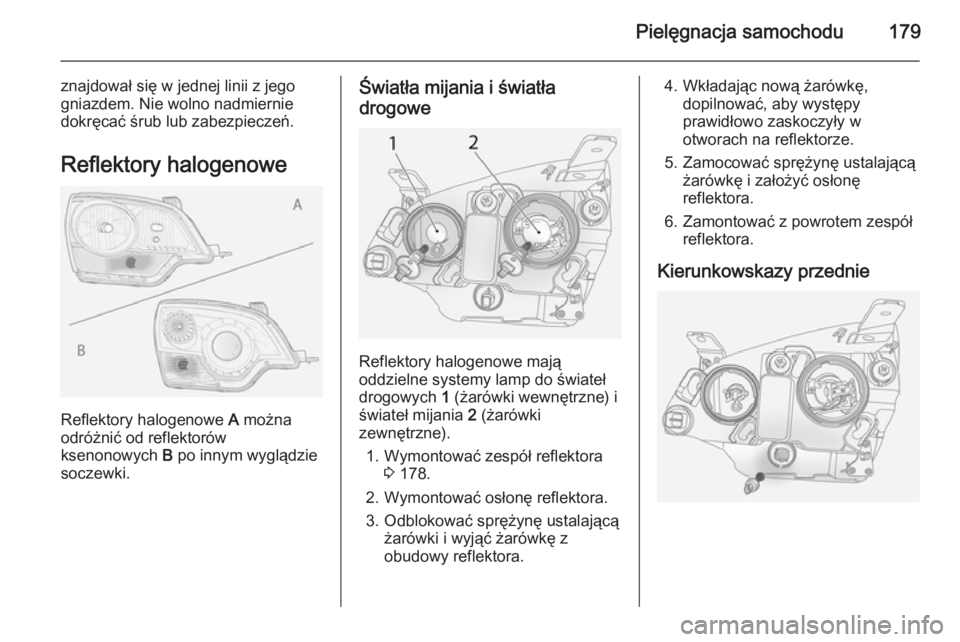

Reflektory halogenowe A można
odróżnić od reflektorów
ksenonowych B po innym wyglądzie
soczewki.
Światła mijania i światła
drogowe
Reflektory halogenowe mają
oddzielne systemy lamp do świateł
drogowych 1 (żarówki wewnętrzne) i
świateł mijania 2 (żarówki
zewnętrzne).
1. Wymontować zespół reflektora 3 178.
2. Wymontować osłonę reflektora. 3. Odblokować sprężynę ustalającą żarówki i wyjąć żarówkę z
obudowy reflektora.
4. Wkładając nową żarówkę, dopilnować, aby występy
prawidłowo zaskoczyły w
otworach na reflektorze.
5. Zamocować sprężynę ustalającą żarówkę i założyć osłonę
reflektora.
6. Zamontować z powrotem zespół reflektora.
Kierunkowskazy przednie
Page 182 of 243

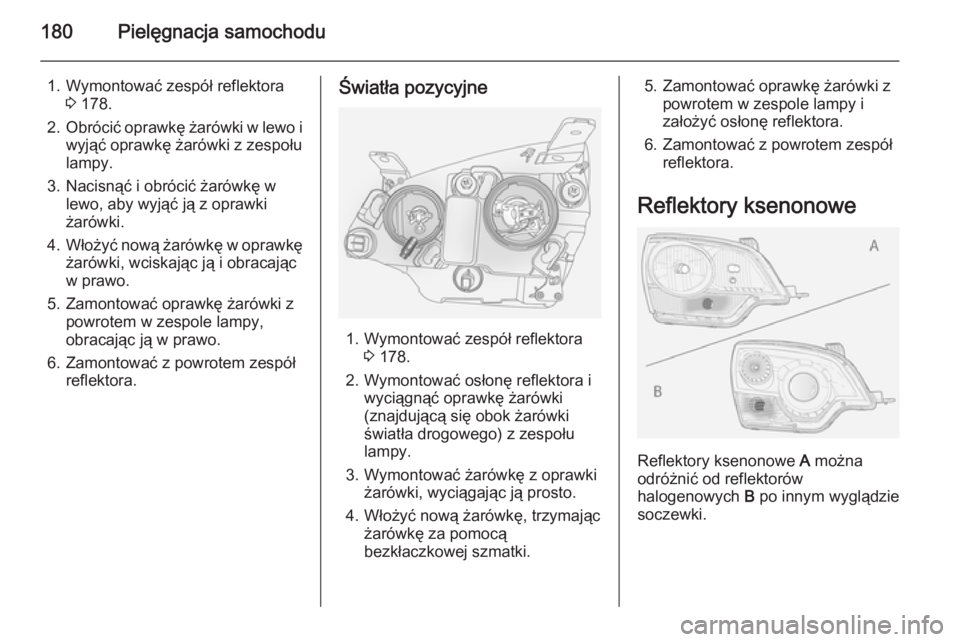

180Pielęgnacja samochodu
1. Wymontować zespół reflektora3 178.
2. Obrócić oprawkę żarówki w lewo i
wyjąć oprawkę żarówki z zespołu
lampy.
3. Nacisnąć i obrócić żarówkę w lewo, aby wyjąć ją z oprawki
żarówki.
4. Włożyć nową żarówkę w oprawkę
żarówki, wciskając ją i obracając
w prawo.
5. Zamontować oprawkę żarówki z powrotem w zespole lampy,
obracając ją w prawo.
6. Zamontować z powrotem zespół reflektora.Światła pozycyjne
1. Wymontować zespół reflektora3 178.
2. Wymontować osłonę reflektora i wyciągnąć oprawkę żarówki
(znajdującą się obok żarówki
światła drogowego) z zespołu
lampy.
3. Wymontować żarówkę z oprawki żarówki, wyciągając ją prosto.
4. Włożyć nową żarówkę, trzymając żarówkę za pomocą
bezkłaczkowej szmatki.
5. Zamontować oprawkę żarówki z powrotem w zespole lampy i
założyć osłonę reflektora.
6. Zamontować z powrotem zespół reflektora.
Reflektory ksenonowe
Reflektory ksenonowe A można
odróżnić od reflektorów
halogenowych B po innym wyglądzie
soczewki.
Page 183 of 243

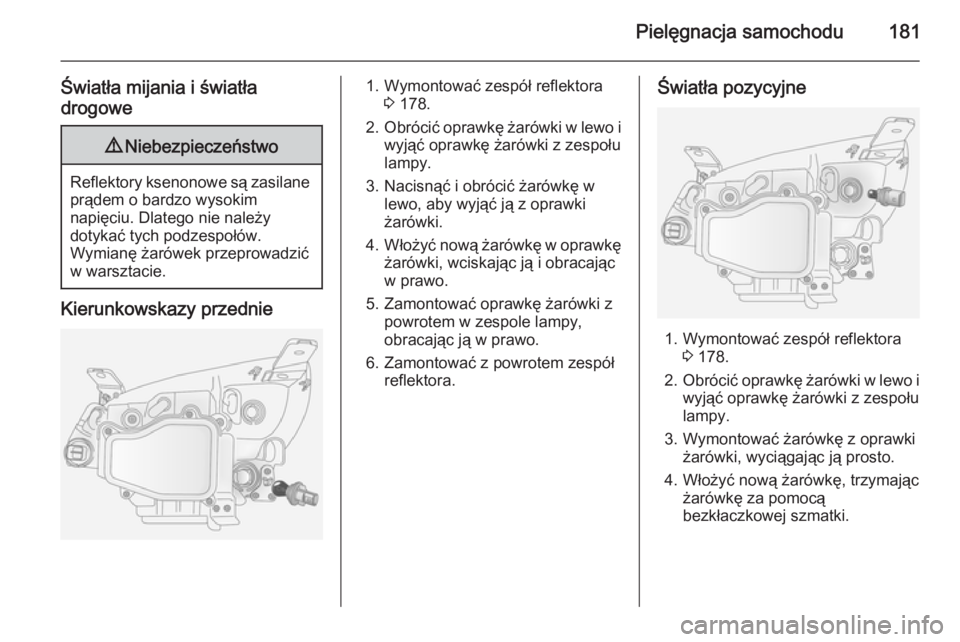

Pielęgnacja samochodu181
Światła mijania i światła
drogowe9 Niebezpieczeństwo
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Kierunkowskazy przednie
1. Wymontować zespół reflektora 3 178.
2. Obrócić oprawkę żarówki w lewo i
wyjąć oprawkę żarówki z zespołu
lampy.
3. Nacisnąć i obrócić żarówkę w lewo, aby wyjąć ją z oprawki
żarówki.
4. Włożyć nową żarówkę w oprawkę
żarówki, wciskając ją i obracając
w prawo.
5. Zamontować oprawkę żarówki z powrotem w zespole lampy,
obracając ją w prawo.
6. Zamontować z powrotem zespół reflektora.Światła pozycyjne
1. Wymontować zespół reflektora3 178.
2. Obrócić oprawkę żarówki w lewo i
wyjąć oprawkę żarówki z zespołu
lampy.
3. Wymontować żarówkę z oprawki żarówki, wyciągając ją prosto.
4. Włożyć nową żarówkę, trzymając żarówkę za pomocą
bezkłaczkowej szmatki.
Page 184 of 243

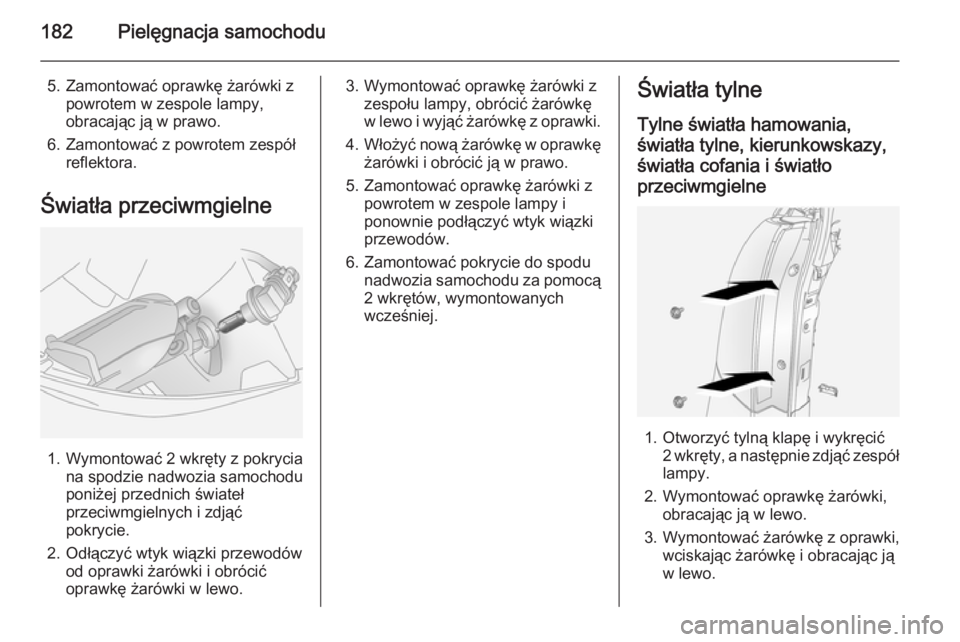

182Pielęgnacja samochodu
5. Zamontować oprawkę żarówki zpowrotem w zespole lampy,
obracając ją w prawo.
6. Zamontować z powrotem zespół reflektora.
Światła przeciwmgielne
1. Wymontować 2 wkręty z pokrycia na spodzie nadwozia samochodu
poniżej przednich świateł przeciwmgielnych i zdjąć
pokrycie.
2. Odłączyć wtyk wiązki przewodów od oprawki żarówki i obrócić
oprawkę żarówki w lewo.
3. Wymontować oprawkę żarówki z zespołu lampy, obrócić żarówkę
w lewo i wyjąć żarówkę z oprawki.
4. Włożyć nową żarówkę w oprawkę
żarówki i obrócić ją w prawo.
5. Zamontować oprawkę żarówki z powrotem w zespole lampy i
ponownie podłączyć wtyk wiązki
przewodów.
6. Zamontować pokrycie do spodu nadwozia samochodu za pomocą
2 wkrętów, wymontowanych
wcześniej.Światła tylne
Tylne światła hamowania,
światła tylne, kierunkowskazy, światła cofania i światło
przeciwmgielne
1. Otworzyć tylną klapę i wykręcić 2 wkręty, a następnie zdjąć zespół
lampy.
2. Wymontować oprawkę żarówki, obracając ją w lewo.
3. Wymontować żarówkę z oprawki, wciskając żarówkę i obracając ją
w lewo.
Page 185 of 243

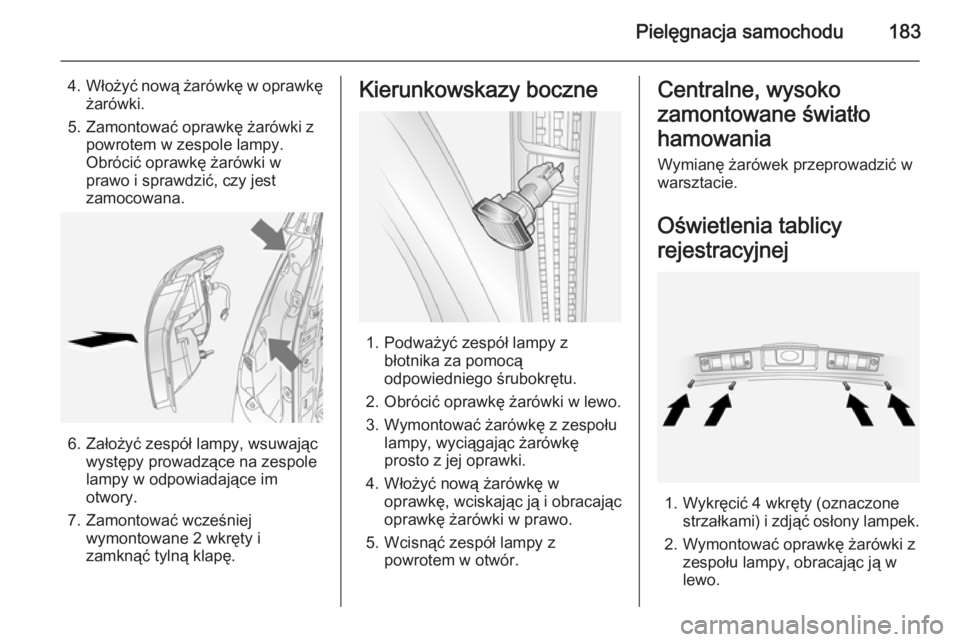

Pielęgnacja samochodu183
4.Włożyć nową żarówkę w oprawkę
żarówki.
5. Zamontować oprawkę żarówki z powrotem w zespole lampy.
Obrócić oprawkę żarówki w
prawo i sprawdzić, czy jest
zamocowana.
6. Założyć zespół lampy, wsuwając występy prowadzące na zespole
lampy w odpowiadające im
otwory.
7. Zamontować wcześniej wymontowane 2 wkręty izamknąć tylną klapę.
Kierunkowskazy boczne
1. Podważyć zespół lampy z błotnika za pomocą
odpowiedniego śrubokrętu.
2. Obrócić oprawkę żarówki w lewo.
3. Wymontować żarówkę z zespołu lampy, wyciągając żarówkę
prosto z jej oprawki.
4. Włożyć nową żarówkę w oprawkę, wciskając ją i obracając
oprawkę żarówki w prawo.
5. Wcisnąć zespół lampy z powrotem w otwór.
Centralne, wysoko
zamontowane światło hamowania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenia tablicy
rejestracyjnej
1. Wykręcić 4 wkręty (oznaczone strzałkami) i zdjąć osłony lampek.
2. Wymontować oprawkę żarówki z zespołu lampy, obracając ją w
lewo.
Page 186 of 243

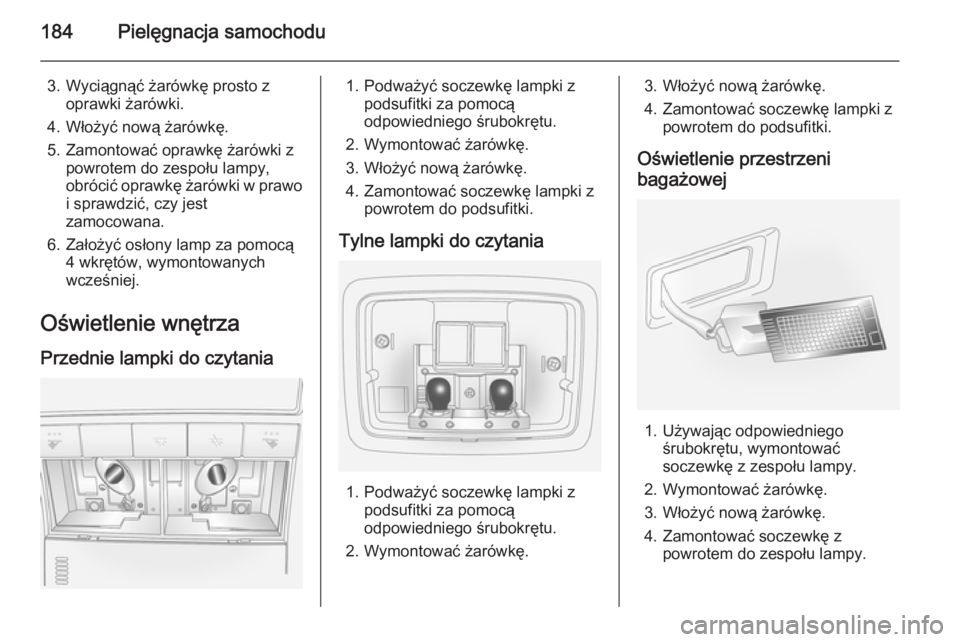

184Pielęgnacja samochodu
3. Wyciągnąć żarówkę prosto zoprawki żarówki.
4. Włożyć nową żarówkę.
5. Zamontować oprawkę żarówki z powrotem do zespołu lampy,
obrócić oprawkę żarówki w prawo
i sprawdzić, czy jest
zamocowana.
6. Założyć osłony lamp za pomocą 4 wkrętów, wymontowanych
wcześniej.
Oświetlenie wnętrza Przednie lampki do czytania1. Podważyć soczewkę lampki z podsufitki za pomocąodpowiedniego śrubokrętu.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamontować soczewkę lampki z powrotem do podsufitki.
Tylne lampki do czytania
1. Podważyć soczewkę lampki z podsufitki za pomocąodpowiedniego śrubokrętu.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamontować soczewkę lampki z powrotem do podsufitki.
Oświetlenie przestrzeni
bagażowej
1. Używając odpowiedniego śrubokrętu, wymontować
soczewkę z zespołu lampy.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamontować soczewkę z powrotem do zespołu lampy.
Page 187 of 243

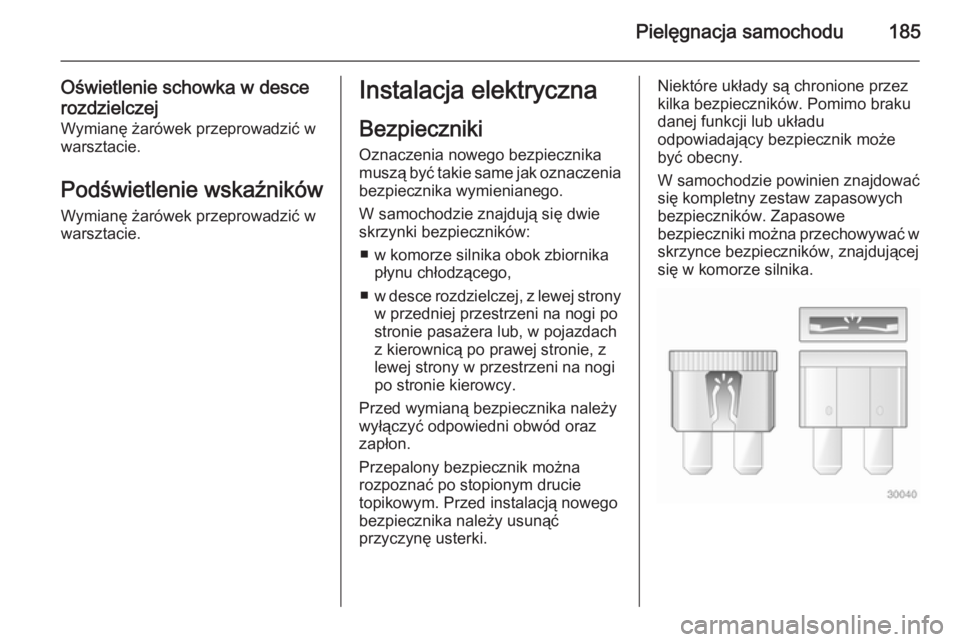

Pielęgnacja samochodu185
Oświetlenie schowka w desce
rozdzielczej Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ w komorze silnika obok zbiornika płynu chłodzącego,
■ w desce rozdzielczej, z lewej strony
w przedniej przestrzeni na nogi postronie pasażera lub, w pojazdach
z kierownicą po prawej stronie, z
lewej strony w przestrzeni na nogi
po stronie kierowcy.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.Niektóre układy są chronione przez
kilka bezpieczników. Pomimo braku
danej funkcji lub układu
odpowiadający bezpiecznik może
być obecny.
W samochodzie powinien znajdować
się kompletny zestaw zapasowych
bezpieczników. Zapasowe
bezpieczniki można przechowywać w skrzynce bezpieczników, znajdującej
się w komorze silnika.
Page 188 of 243

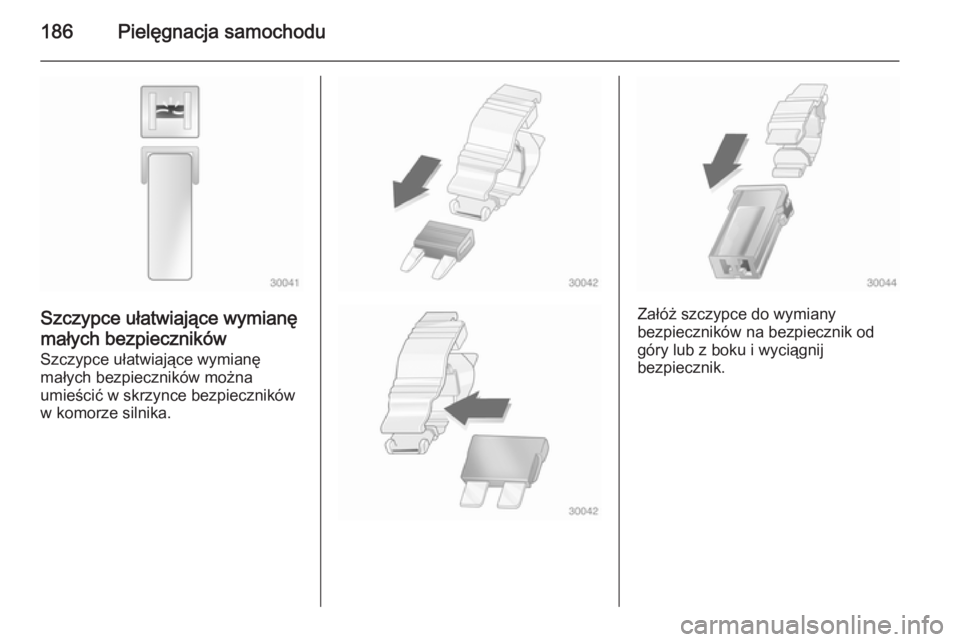

186Pielęgnacja samochodu
Szczypce ułatwiające wymianęmałych bezpieczników
Szczypce ułatwiające wymianę
małych bezpieczników można
umieścić w skrzynce bezpieczników
w komorze silnika.Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Page 189 of 243

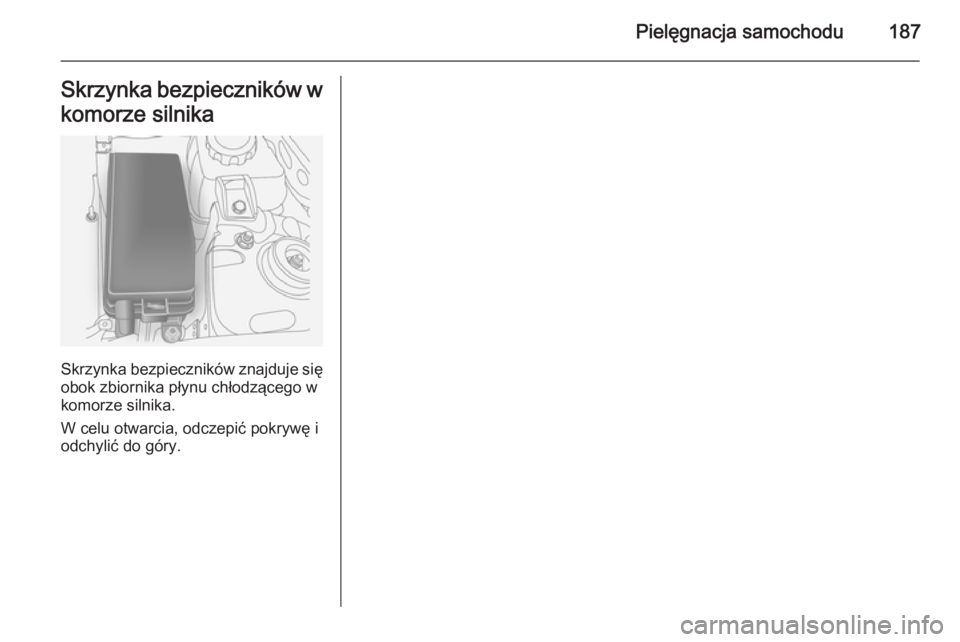

Pielęgnacja samochodu187Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się obok zbiornika płynu chłodzącego w
komorze silnika.
W celu otwarcia, odczepić pokrywę i
odchylić do góry.
Page 190 of 243
