Îngrijirea autovehiculului179Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
■ în compartimentul motor, lângă vasul de expansiune,
■ în panoul de instrumente, în partea
stângă a zonei pentru picioare a
pasagerului din faţă sau, la
autovehiculele cu volan pe partea
dreaptă, în partea stângă a zonei
pentru picioare a şoferului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile. Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Se recomandă să aveţi permanent un set complet de siguranţe de rezervă.
Siguranţele de rezervă pot fi păstrate în cutia cu siguranţe din
compartimentul motor.
Extractorul de siguranţe
Cutia de siguranţe din
compartimentul motor poate conţine
şi un extractor de siguranţe.

180Îngrijirea autovehiculului
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Panoul de siguranţe din
compartimentul motor
Cutia cu siguranţe este dispusă după
vasul de expansiune din
compartimentul motorului.
Pentru deschidere, decuplaţi capacul şi înclinaţi în sus.

Îngrijirea autovehiculului181

182Îngrijirea autovehiculului
SiguranţaCircuitABSSistemul de anti‐
blocare frâneA/CControlul
climatizării,
sistemul de aer
condiţionatBATT1Cutia cu siguranţe
din panoul de bordBATT2Cutia cu siguranţe
din panoul de bordBATT3Cutia cu siguranţe
din panoul de bordBCMModulul control
caroserieECMModulul de
comandă al moto‐
ruluiECM PWR TRNModulul de
comandă al moto‐
rului, grupul moto‐
propulsorENG SNSRSenzorii motoruluiSiguranţaCircuitEPBFrâna de mână
electricăFAN1Ventilatorul de
răcireFAN3Ventilatorul de
răcireFRT FOGProiectoarele de
ceaţăFRT WPRŞtergătorul de
parbrizFUEL/VACPompa de
combustibil,
pompa de vacuumHDLP WASHERSpălătorul de
faruriHI BEAM LHFaza lungă
(stânga)HI BEAM RHFaza lungă
(dreapta)HORNClaxonulSiguranţaCircuitHTD WASH/MIRLichidul de
spălare încălzit,
oglinzile exte‐
rioare cu încălzireIGN COIL ABobina de inducţieIGN COIL BBobina de inducţieLO BEAM LHFaza scurtă
(stânga)LO BEAM RHFaza scurtă
(dreapta)PRK LP LHLampa de parcare (stânga)PRK LP RHLampa de parcare(dreapta)PWM FANVentilatorul cu
modulaţie a ampli‐
tudiniiREAR DEFOGLuneta încălzităREAR WPRŞtergătorul de
lunetăSPARE-STOP LAMPLămpile de frână

Îngrijirea autovehiculului183
SiguranţaCircuitSTRTRDemarorulTCMModulul de
comandă a trans‐
misieiTRLR PRL LPLămpile de
parcare ale rulotei
După înlocuirea siguranţelor fuzibile
defecte, închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.

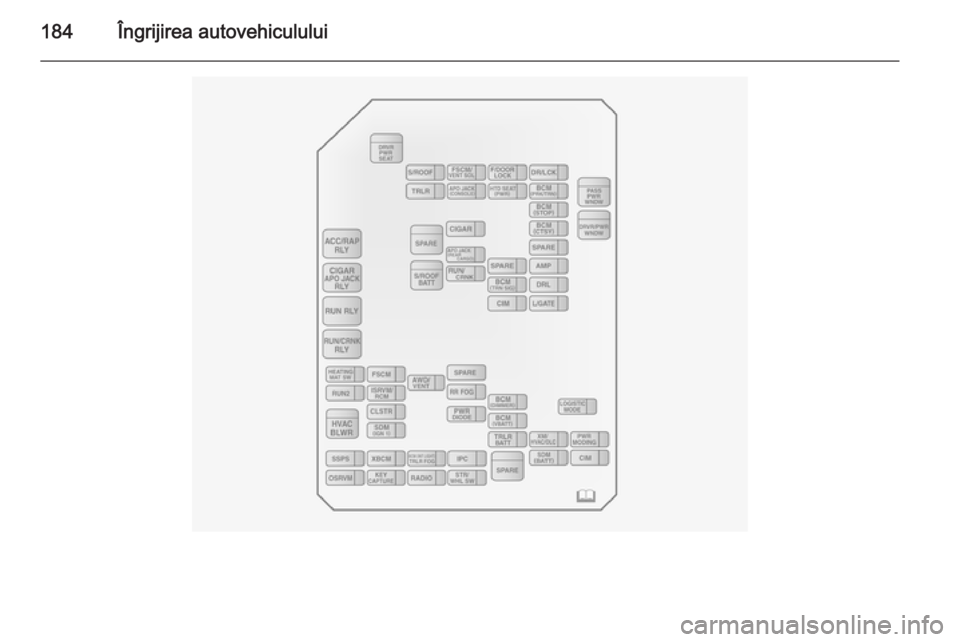

Cutia cu siguranţe din
panoul de bord
Cutia de siguranţe este localizată în
partea stângă a zonei pentru picioare
a pasagerului din faţă sau, la
autovehiculele cu volan pe partea
dreaptă, în partea stângă a zonei
pentru picioare a şoferului.
Eliberaţi clema de fixare pentru a
deschide capacul.

184Îngrijirea autovehiculului

Îngrijirea autovehiculului185
SiguranţaCircuitAMPAmplificatorulAPO JACK
(CONSOLE)Priza (din
consola
centrală)APO JACK
(REAR CARGO)Priza (din port‐
bagaj)AWD/VENTTracţiunea inte‐
grală, ventilaţiaBCM (CTSY)PlafoniereBCM (DIMMER)Iluminarea
grupului de
instrumenteBCM (INT LIGHT
TRLR FOG)Luminile inte‐
rioară, lampa de
ceaţă a remorciiBCM (PRK/TRN)Lămpile de
parcare, semna‐
lizatoarele de
direcţieBCM (STOP)Lămpile de frânăBCM (TRN SIG)Lămpile de
semnalizareSiguranţaCircuitBCM (VBATT)Tensiunea bate‐
rieiCIMModulul de inte‐
grare a comuni‐
caţiilorCLSTRBlocul instru‐
mentelor de bordDRLFuncţia de ilumi‐
nare pe timp
de ziDR/LCKÎncuietoarea
portierei - şoferDRVR PWR
SEATScaunul electric
- şoferDRV/PWR
WNDWGeamul electric - şoferF/DOOR LOCKClapeta rezervo‐
rului de combus‐
tibilFRT WSRSpălătorul de
parbrizSiguranţaCircuitFSCMSistemul de
alimentare cu
combustibilFSCM/VENT SOLSistemul de
alimentare cu
combustibil,
electrovalva de
ventilaţieHEATING MAT
SWComutatorul
reţelei de
încălzireHTD SEAT PWRÎncălzire scauneHVAC BLWRControlul
climatizării,
ventilatorul de
aer condiţionatIPCPanoul de instru‐
menteISRVM/RCMOglinda inte‐
rioară, modulul
busolei cu tele‐
comandăKEY CAPTUREFixarea cheiiL/GATEHayonul

186Îngrijirea autovehiculului
SiguranţaCircuitLOGISTIC MODEModul logisticOSRVMOglinzile retrovi‐
zoare exterioarePASS PWR
WNDWGeamul electric - pasagerPWR DIODEDioda de puterePWR MODINGModurile de
alimentareRADIORadioulRR FOGLuneta încălzităRUN 2Tensiunea din
baterie în mersRUN/CRNKDemarajulSDM (BATT)Modulul de diag‐
nosticare de
siguranţă
(baterie)SDM (IGN 1)Modulul de diag‐
nosticare de
siguranţă (aprin‐
dere)SPARE–SiguranţaCircuitS/ROOFTrapa de pe
plafonS/ROOF BATTBateria trapeiSSPSServodirecţiaSTR/WHL SWVolanulTRLRRemorcaTRLR BATTBateria remorciiXBCMModul control
caroserie exportXM/HVAC/DLCRadio satelit XM, controlul
climatizării,
conectorul de
date
După înlocuirea siguranţelor fuzibile
defecte, închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Trusa de scule
Uneltele
Autovehicule cu roată de rezervă
Autovehiculele cu roată de rezervă
sunt echipate cu un cric şi cu o trusă
de scule.
Cricul şi trusa de scule sunt proiectate special pentru autovehiculul
dumneavoastră şi trebuie utilizate
numai pentru acesta. Cricul se va
utiliza numai pentru înlocuirea roţilor.

Îngrijirea autovehiculului187

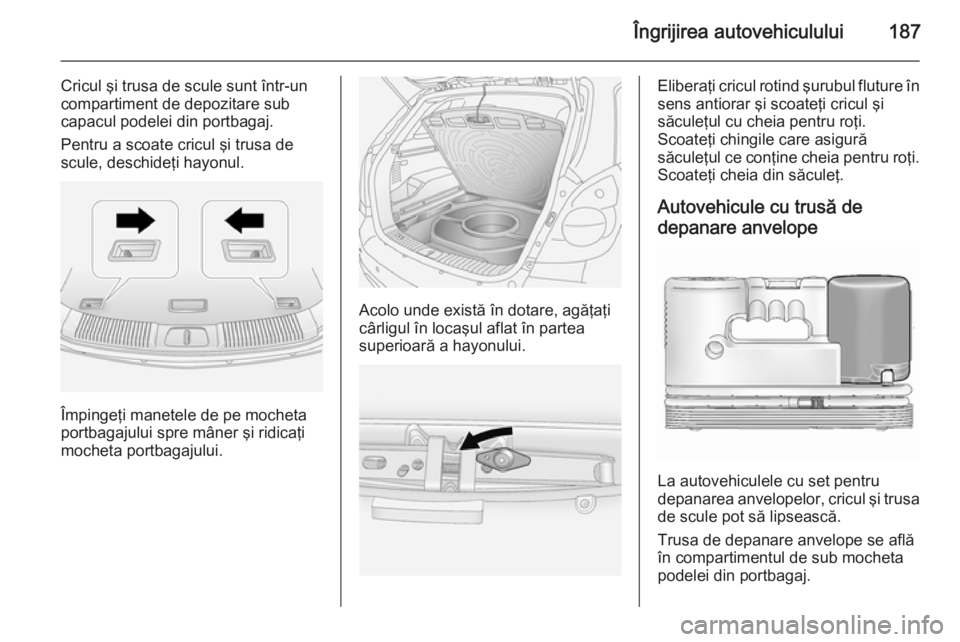

Cricul şi trusa de scule sunt într-un
compartiment de depozitare sub
capacul podelei din portbagaj.
Pentru a scoate cricul şi trusa de
scule, deschideţi hayonul.
Împingeţi manetele de pe mocheta
portbagajului spre mâner şi ridicaţi
mocheta portbagajului.
Acolo unde există în dotare, agăţaţi
cârligul în locaşul aflat în partea
superioară a hayonului.
Eliberaţi cricul rotind şurubul fluture în
sens antiorar şi scoateţi cricul şi
săculeţul cu cheia pentru roţi.
Scoateţi chingile care asigură
săculeţul ce conţine cheia pentru roţi. Scoateţi cheia din săculeţ.
Autovehicule cu trusă de
depanare anvelope
La autovehiculele cu set pentru
depanarea anvelopelor, cricul şi trusa
de scule pot să lipsească.
Trusa de depanare anvelope se află
în compartimentul de sub mocheta
podelei din portbagaj.

188Îngrijirea autovehiculului

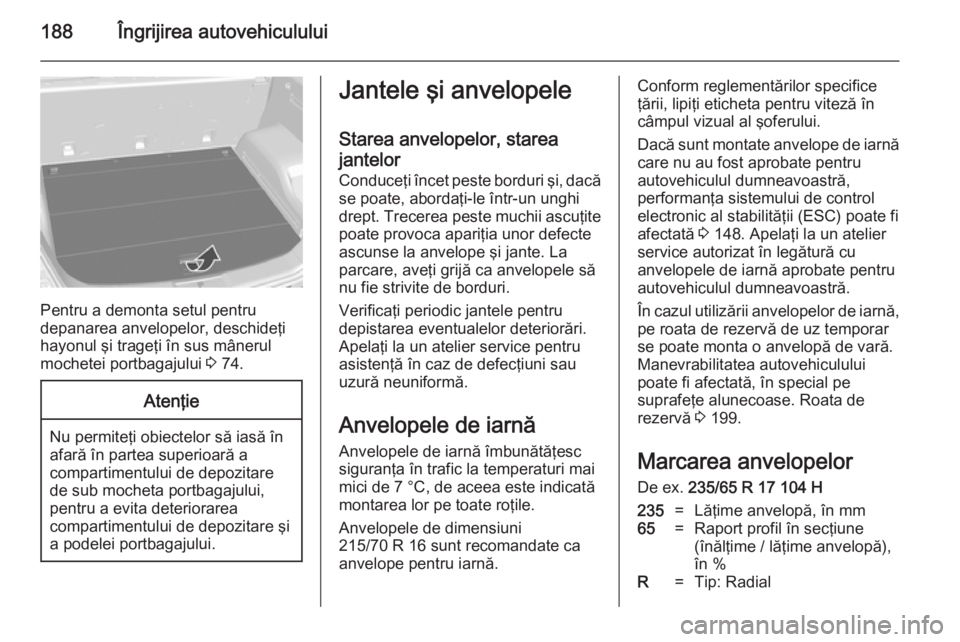

Pentru a demonta setul pentru
depanarea anvelopelor, deschideţi hayonul şi trageţi în sus mânerul
mochetei portbagajului 3 74.
Atenţie
Nu permiteţi obiectelor să iasă în
afară în partea superioară a
compartimentului de depozitare
de sub mocheta portbagajului,
pentru a evita deteriorarea
compartimentului de depozitare şi
a podelei portbagajului.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacă se poate, abordaţi-le într-un unghi
drept. Trecerea peste muchii ascuţite
poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La
parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neuniformă.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Anvelopele de dimensiuni
215/70 R 16 sunt recomandate ca
anvelope pentru iarnă.Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Dacă sunt montate anvelope de iarnă
care nu au fost aprobate pentru
autovehiculul dumneavoastră,
performanţa sistemului de control
electronic al stabilităţii (ESC) poate fi
afectată 3 148. Apelaţi la un atelier
service autorizat în legătură cu
anvelopele de iarnă aprobate pentru autovehiculul dumneavoastră.
În cazul utilizării anvelopelor de iarnă, pe roata de rezervă de uz temporar
se poate monta o anvelopă de vară.
Manevrabilitatea autovehiculului
poate fi afectată, în special pe
suprafeţe alunecoase. Roata de
rezervă 3 199.
Marcarea anvelopelor De ex. 235/65 R 17 104 H235=Lăţime anvelopă, în mm65=Raport profil în secţiune
(înălţime / lăţime anvelopă),
în %R=Tip: Radial
