OPEL ANTARA 2014.5 Manuel d'utilisation (in French)

Rangement59RangementEspaces de rangement................59
Coffre ........................................... 72
Galerie de toit .............................. 75
Informations sur le chargement ...75Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, les occu‐
pants du véhicule risquent d'être
blessés par des objets projetés en cas de freinage appuyé, de chan‐
gement de direction soudain ou
d'accident.
Boîte à gants
La boîte à gants s'éclaire quand on
l'ouvre.
La cloison interne de la boîte à gants
peut s'enlever de sa rainure. Ranger cette cloison dans la rainure située àl'extrême gauche de la boîte à gants.
En roulant, la boîte à gants doit rester fermée.
Boîte à gants verrouillable
Verrouiller et déverrouiller la boîte à
gants à l'aide de la clé.
Porte-gobelets
Des porte-gobelets se trouvent à
l'avant de la console centrale.
Le porte-gobelets arrière est flexible,
ce qui permet d'y déposer des canet‐
tes ou des bouteilles de différentes
tailles.
Des porte-gobelets supplémentaires
sont placés dans l'accoudoir du siège arrière central. Rabattre l'accoudoir
pour accéder au porte-gobelets.

60RangementRangement à l'avant
Filet de rangement
Situé dans l'espace pour les jambes
du passager avant.
Compartiment pour monnaie
Tirer sur la poignée pour l'ouvrir.
Pousser fermement sur la porte pour
le fermer.
Porte-carte Situé au-dessus du compartiment de
rangement des pièces de monnaie.
On peut glisser une carte de visite
dans la fente pour plus de commo‐
dité.
Rangement pour lunettes
de soleil
Pour ouvrir : appuyer sur la partie ar‐
rière du cache-bagages.
Pour le fermer : relever le couvercle
et l'enfoncer jusqu'à ce qu'il s'encli‐ quette en position.
Ne pas y ranger d’objets lourds.

Rangement61Vide-poches sous le siègeBac de rangement sous le siège
de passager avant
Tirer l'avant du bac vers le haut, puis
vers l'avant. Pousser le bac vers le
siège pour le remettre à sa position
d'origine.
Rangement dans les
accoudoirs
Compartiment dans l'accoudoir
avant
Pour l'ouvrir : tirer la poignée vers le
haut et relever le couvercle.
Pour le fermer : abaisser le couvercle et le pousser jusqu'à ce qu'il s'encli‐
quette en position.
Rangement dans la
console centrale
Pour accéder au compartiment de
rangement, à la prise de courant et à
l'entrée AUX, faire glisser le support
du porte-gobelet vers l'arrière.
Prises de courant 3 83.
Entrée AUX : voir le manuel de l'Info‐ tainment System pour de plus amples informations.
Système de transport
arrière

62Rangement
Le système de transport arrière (sys‐tème Flex-Fix) permet de fixer des
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Le transport d'autres objets
n'est pas autorisé.
La charge maximale du système de
transport arrière est 40 kg. La charge
maximale par vélo est de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètres. Dans le cas
contraire, la sécurisation du vélo n'est pas possible.
S'il n'est pas utilisé, le système de
transport doit être rétracté dans le
plancher du véhicule.
Un casier multifonction est proposé
en accessoire pour le système de
transport arrière.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Ne pas fixer de vélos avec péda‐
liers en carbone aux porte-vélos.
Les vélos risqueraient d'être en‐ dommagés.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.Lever la poignée de déverrouillage.
Le système se déverrouille et est
éjecté hors du pare-chocs.

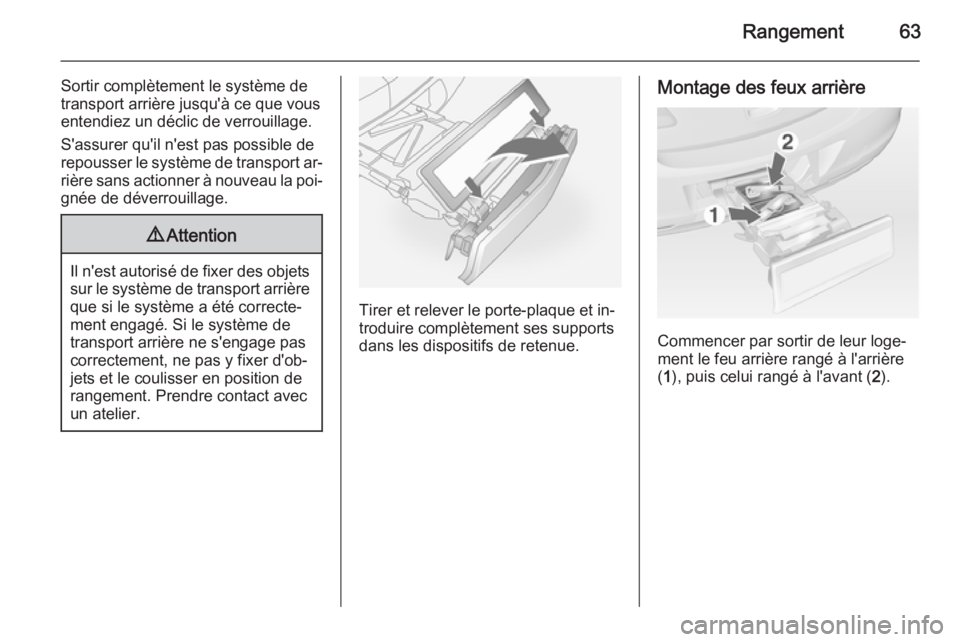

Rangement63
Sortir complètement le système de
transport arrière jusqu'à ce que vous
entendiez un déclic de verrouillage.
S'assurer qu'il n'est pas possible de
repousser le système de transport ar‐
rière sans actionner à nouveau la poi‐ gnée de déverrouillage.9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.
Tirer et relever le porte-plaque et in‐
troduire complètement ses supports
dans les dispositifs de retenue.
Montage des feux arrière
Commencer par sortir de leur loge‐
ment le feu arrière rangé à l'arrière
( 1 ), puis celui rangé à l'avant ( 2).

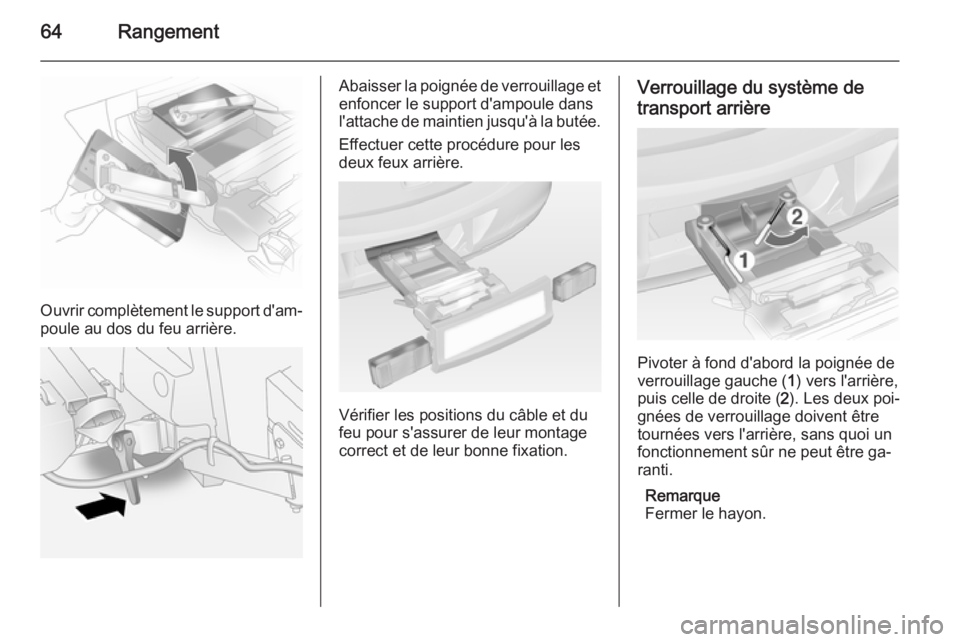

64Rangement
Ouvrir complètement le support d'am‐
poule au dos du feu arrière.
Abaisser la poignée de verrouillage et enfoncer le support d'ampoule dansl'attache de maintien jusqu'à la butée.
Effectuer cette procédure pour les
deux feux arrière.
Vérifier les positions du câble et du
feu pour s'assurer de leur montage
correct et de leur bonne fixation.
Verrouillage du système de
transport arrière
Pivoter à fond d'abord la poignée de
verrouillage gauche ( 1) vers l'arrière,
puis celle de droite ( 2). Les deux poi‐
gnées de verrouillage doivent être
tournées vers l'arrière, sans quoi un
fonctionnement sûr ne peut être ga‐
ranti.
Remarque
Fermer le hayon.

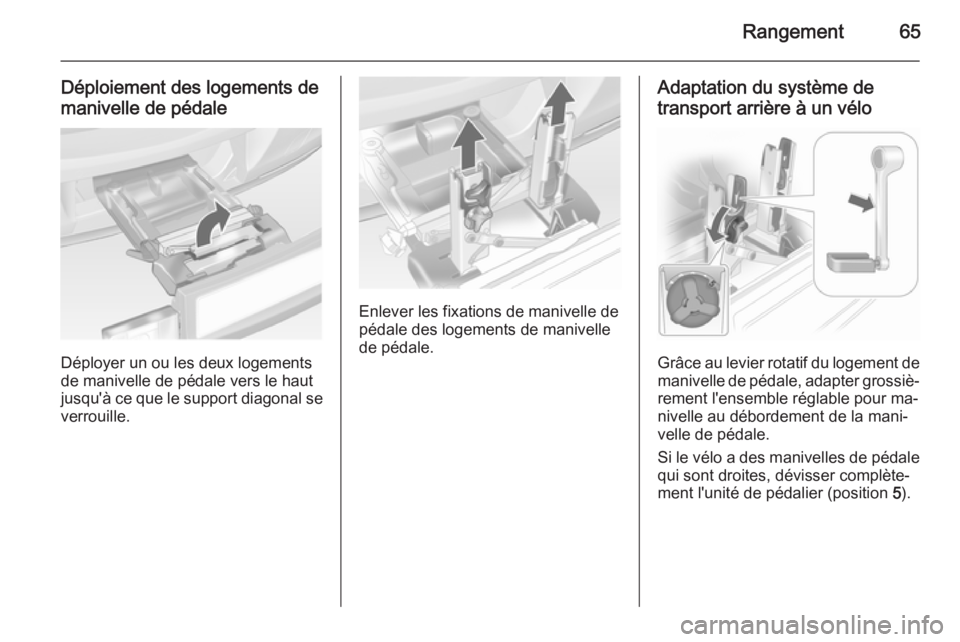

Rangement65
Déploiement des logements de
manivelle de pédale
Déployer un ou les deux logements
de manivelle de pédale vers le haut
jusqu'à ce que le support diagonal se verrouille.
Enlever les fixations de manivelle depédale des logements de manivelle
de pédale.
Adaptation du système de
transport arrière à un vélo
Grâce au levier rotatif du logement de manivelle de pédale, adapter grossiè‐
rement l'ensemble réglable pour ma‐
nivelle au débordement de la mani‐
velle de pédale.
Si le vélo a des manivelles de pédale qui sont droites, dévisser complète‐
ment l'unité de pédalier (position 5).

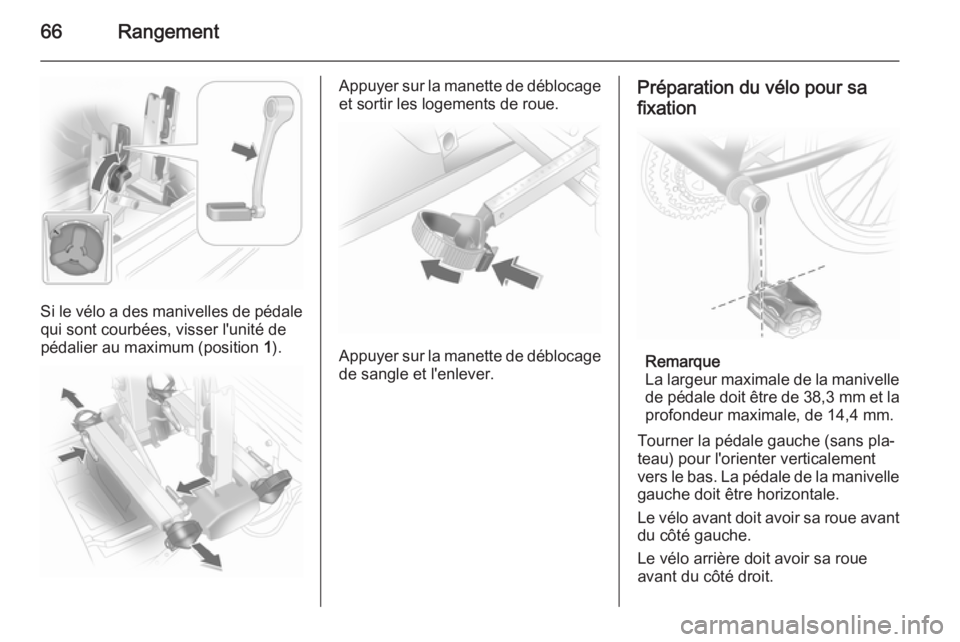

66Rangement
Si le vélo a des manivelles de pédalequi sont courbées, visser l'unité de
pédalier au maximum (position 1).
Appuyer sur la manette de déblocage
et sortir les logements de roue.
Appuyer sur la manette de déblocage
de sangle et l'enlever.
Préparation du vélo pour sa
fixation
Remarque
La largeur maximale de la manivelle de pédale doit être de 38,3 mm et la
profondeur maximale, de 14,4 mm.
Tourner la pédale gauche (sans pla‐
teau) pour l'orienter verticalement
vers le bas. La pédale de la manivelle gauche doit être horizontale.
Le vélo avant doit avoir sa roue avant
du côté gauche.
Le vélo arrière doit avoir sa roue
avant du côté droit.

Rangement67
Fixation d'un vélo sur le systèmede transport arrière
Placer le vélo. La manivelle de pédaledoit alors être positionnée dans l'ou‐
verture du logement pour manivelle,
comme illustré.
Avertissement
S'assurer que la pédale ne touche pas la surface du système de
transport arrière. Sinon, le péda‐
lier risque d'être endommagé pen‐
dant le transport.
Introduire la manivelle de pédale dans le rail extérieur de chaque loge‐ ment de manivelle de pédale depuisle haut et la faire glisser le plus bas
possible.Fixer la manivelle en tournant la vis
de serrage sur la fixation de mani‐
velle.

68Rangement
Disposer les logements de roue desorte que le vélo soit plus ou moins
horizontal. La distance entre les pé‐
dales et le hayon doit alors être d'au
moins 5 cm.
Les deux pneus du vélo doivent se
trouver dans les logements de roue.Avertissement
S'assurer de retirer les logements
de roue aussi loin que possible
pour avoir les deux pneus de bicy‐ clette placés dans les logements.
Autrement, un montage horizontal de la bicyclette n'est pas garanti.
Le non-respect peut causer des
dégâts aux roues de bicyclette en
raison des vapeurs d'échappe‐
ment chaudes.
Aligner le vélo dans le sens longitudi‐ nal du véhicule : Desserrer légère‐
ment la fixation de pédale.
Disposer le vélo verticalement en uti‐
lisant le levier rotatif sur le logement
de manivelle de pédale.
Si deux vélos se gênent mutuelle‐
ment, leur position relative peut être
modifiée en ajustant les logements de
roue et le levier rotatif du logement de manivelle de pédale jusqu'à ce que
les vélos ne se touchent plus. S'as‐
surer que l'écartement par rapport au véhicule est suffisant.Serrer à la main la vis de fixation de
pédalier à son point maximum.
Attacher les deux roues du vélo aux
logements de roue en utilisant des
dispositifs de retenue par sangle.
Vérifier que le vélo est bien fixé.
Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moinsde 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.
