Page 81 of 223

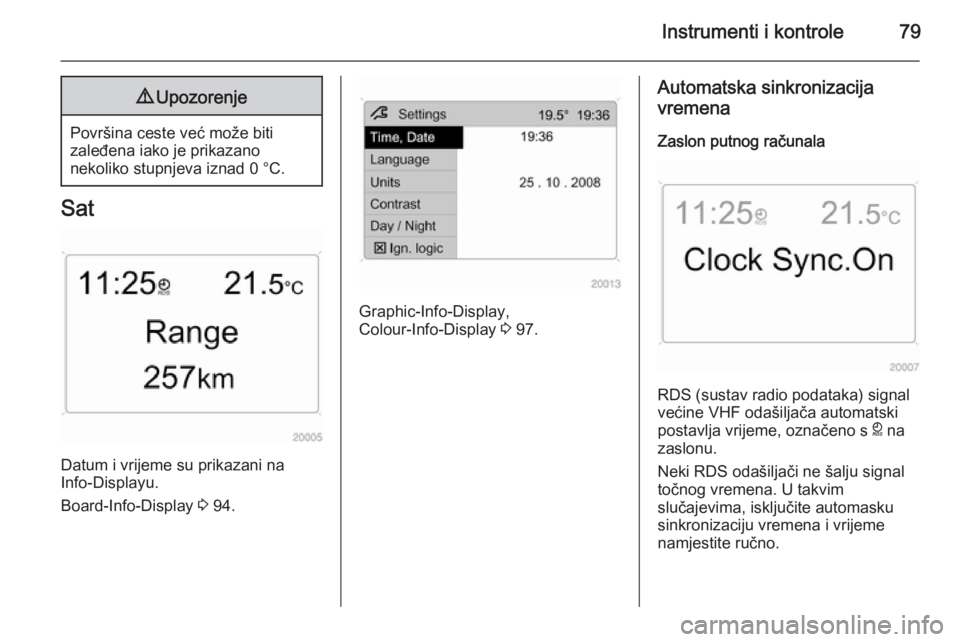

Instrumenti i kontrole799Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme su prikazani na
Info-Displayu.
Board-Info-Display 3 94.
Graphic-Info-Display,
Colour-Info-Display 3 97.
Automatska sinkronizacija
vremena
Zaslon putnog računala
RDS (sustav radio podataka) signal
većine VHF odašiljača automatski
postavlja vrijeme, označeno s } na
zaslonu.
Neki RDS odašiljači ne šalju signal
točnog vremena. U takvim
slučajevima, isključite automasku
sinkronizaciju vremena i vrijeme
namjestite ručno.
Page 82 of 223
80Instrumenti i kontrole

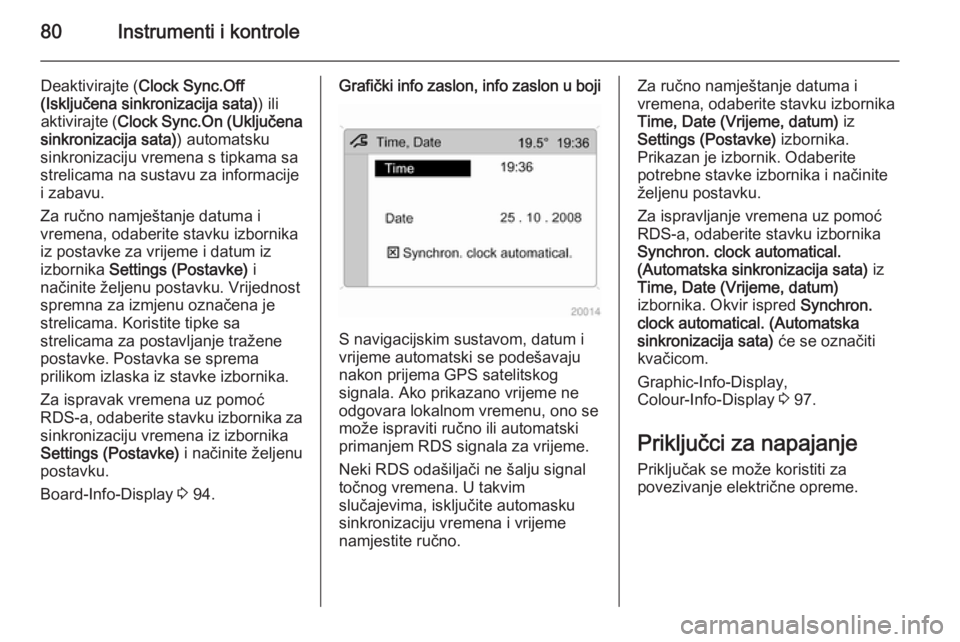

Deaktivirajte (Clock Sync.Off
(Isključena sinkronizacija sata) ) ili
aktivirajte ( Clock Sync.On (Uključena
sinkronizacija sata) ) automatsku
sinkronizaciju vremena s tipkama sa
strelicama na sustavu za informacije i zabavu.
Za ručno namještanje datuma i
vremena, odaberite stavku izbornika
iz postavke za vrijeme i datum iz
izbornika Settings (Postavke) i
načinite željenu postavku. Vrijednost
spremna za izmjenu označena je
strelicama. Koristite tipke sa
strelicama za postavljanje tražene
postavke. Postavka se sprema
prilikom izlaska iz stavke izbornika.
Za ispravak vremena uz pomoć
RDS-a , odaberite stavku izbornika za
sinkronizaciju vremena iz izbornika
Settings (Postavke) i načinite željenu
postavku.
Board-Info-Display 3 94.Grafički info zaslon, info zaslon u boji
S navigacijskim sustavom, datum i
vrijeme automatski se podešavaju
nakon prijema GPS satelitskog
signala. Ako prikazano vrijeme ne
odgovara lokalnom vremenu, ono se
može ispraviti ručno ili automatski
primanjem RDS signala za vrijeme.
Neki RDS odašiljači ne šalju signal
točnog vremena. U takvim
slučajevima, isključite automasku
sinkronizaciju vremena i vrijeme
namjestite ručno.
Za ručno namještanje datuma i
vremena, odaberite stavku izbornika
Time, Date (Vrijeme, datum) iz
Settings (Postavke) izbornika.
Prikazan je izbornik. Odaberite
potrebne stavke izbornika i načinite
željenu postavku.
Za ispravljanje vremena uz pomoć
RDS-a, odaberite stavku izbornika
Synchron. clock automatical.
(Automatska sinkronizacija sata) iz
Time, Date (Vrijeme, datum)
izbornika. Okvir ispred Synchron.
clock automatical. (Automatska
sinkronizacija sata) će se označiti
kvačicom.
Graphic-Info-Display,
Colour-Info-Display 3 97.
Priključci za napajanje
Priključak se može koristiti za
povezivanje električne opreme.
Page 83 of 223
Instrumenti i kontrole81

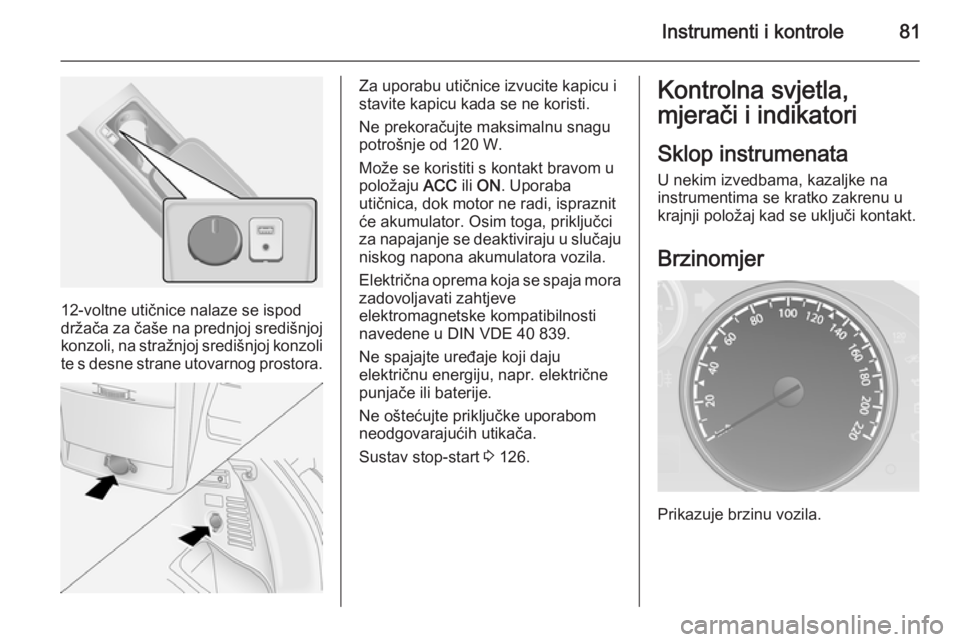

12-voltne utičnice nalaze se ispod
držača za čaše na prednjoj središnjoj konzoli, na stražnjoj središnjoj konzolite s desne strane utovarnog prostora.
Za uporabu utičnice izvucite kapicu i
stavite kapicu kada se ne koristi.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
Može se koristiti s kontakt bravom u položaju ACC ili ON . Uporaba
utičnica, dok motor ne radi, ispraznit
će akumulator. Osim toga, priključci
za napajanje se deaktiviraju u slučaju
niskog napona akumulatora vozila.
Električna oprema koja se spaja mora
zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, napr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 126.Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata U nekim izvedbama, kazaljke nainstrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Page 84 of 223

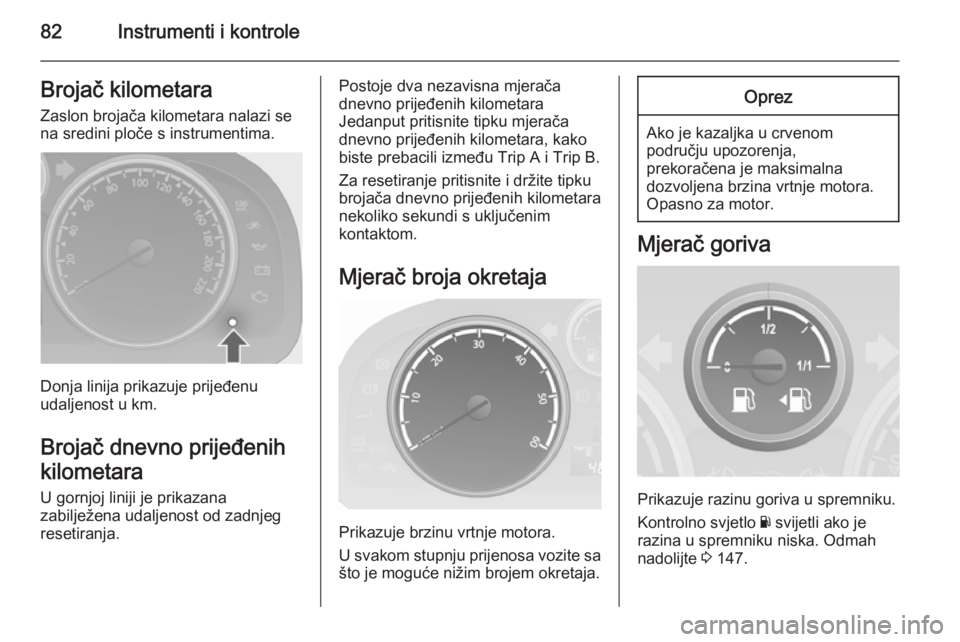

82Instrumenti i kontroleBrojač kilometara
Zaslon brojača kilometara nalazi se
na sredini ploče s instrumentima.
Donja linija prikazuje prijeđenu
udaljenost u km.
Brojač dnevno prijeđenih
kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg
resetiranja.
Postoje dva nezavisna mjerača
dnevno prijeđenih kilometara
Jedanput pritisnite tipku mjerača
dnevno prijeđenih kilometara, kako biste prebacili između Trip A i Trip B.
Za resetiranje pritisnite i držite tipku
brojača dnevno prijeđenih kilometara
nekoliko sekundi s uključenim
kontaktom.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Odmah
nadolijte 3 147.

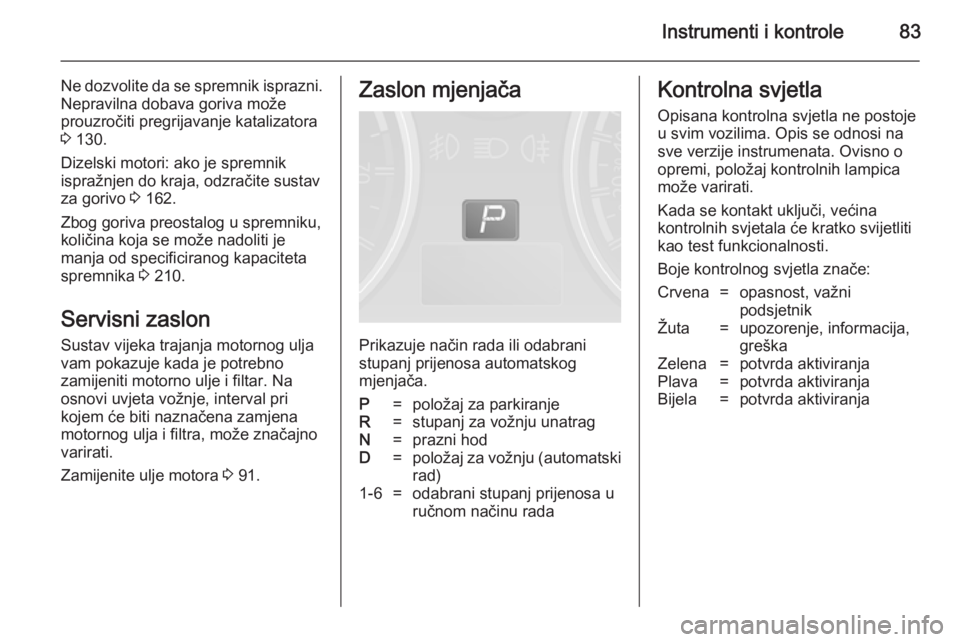

Page 85 of 223
Instrumenti i kontrole83
Ne dozvolite da se spremnik isprazni.
Nepravilna dobava goriva može
prouzročiti pregrijavanje katalizatora
3 130.
Dizelski motori: ako je spremnik
ispražnjen do kraja, odzračite sustav za gorivo 3 162.
Zbog goriva preostalog u spremniku, količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika 3 210.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filtar. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtra, može značajno
varirati.
Zamijenite ulje motora 3 91.Zaslon mjenjača
Prikazuje način rada ili odabrani
stupanj prijenosa automatskog
mjenjača.
P=položaj za parkiranjeR=stupanj za vožnju unatragN=prazni hodD=položaj za vožnju (automatski rad)1-6=odabrani stupanj prijenosa u
ručnom načinu radaKontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati.
Kada se kontakt uključi, većina
kontrolnih svjetala će kratko svijetliti
kao test funkcionalnosti.
Boje kontrolnog svjetla znače:Crvena=opasnost, važni
podsjetnikŽuta=upozorenje, informacija, greškaZelena=potvrda aktiviranjaPlava=potvrda aktiviranjaBijela=potvrda aktiviranja
Page 86 of 223
84Instrumenti i kontrole

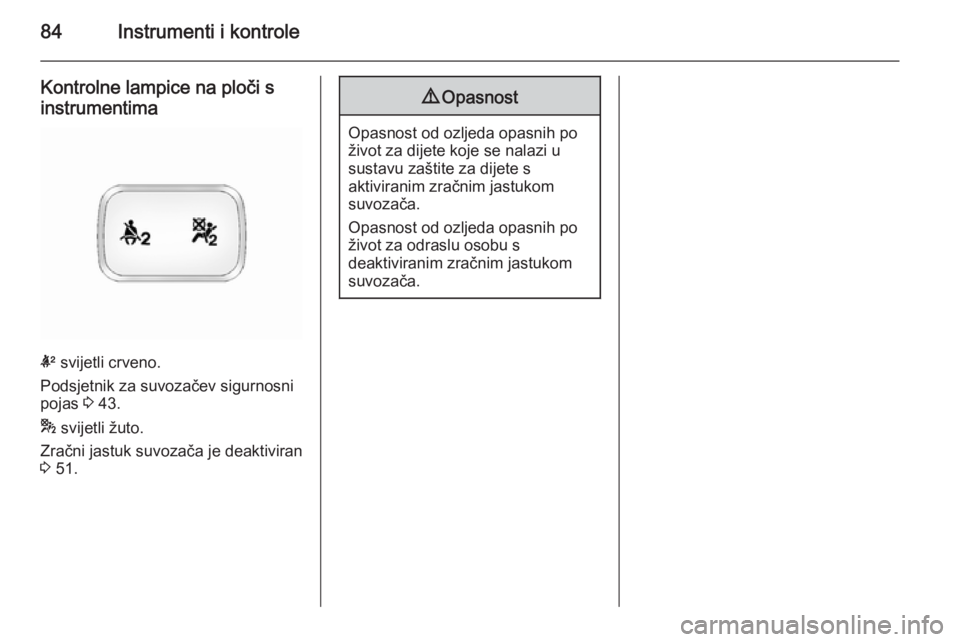

Kontrolne lampice na ploči sinstrumentima
k svijetli crveno.
Podsjetnik za suvozačev sigurnosni
pojas 3 43.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 51.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Page 87 of 223
Instrumenti i kontrole85

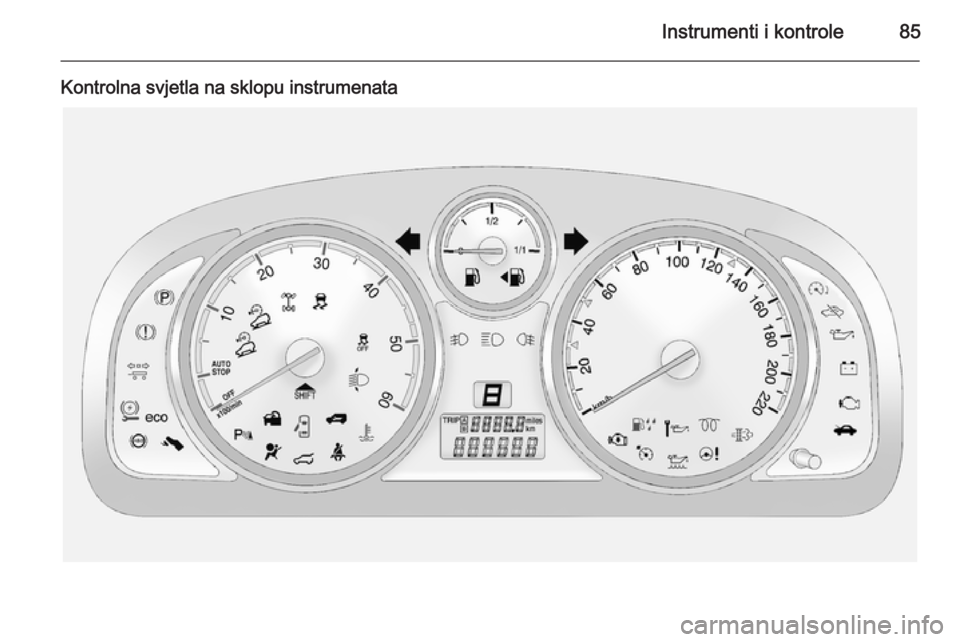

Kontrolna svjetla na sklopu instrumenata

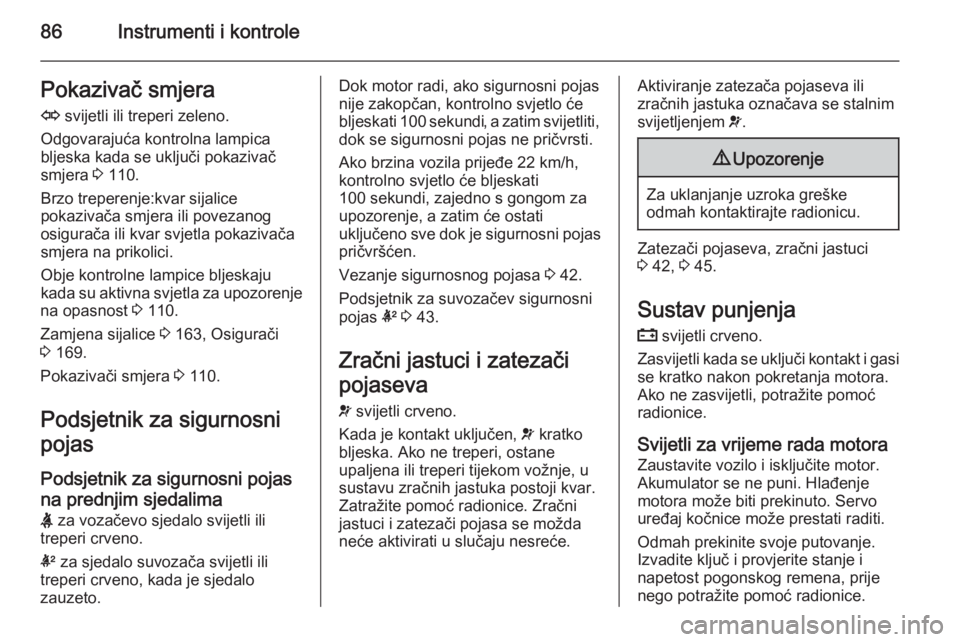

Page 88 of 223
86Instrumenti i kontrolePokazivač smjera
O svijetli ili treperi zeleno.
Odgovarajuća kontrolna lampica
bljeska kada se uključi pokazivač
smjera 3 110.
Brzo treperenje:kvar sijalice
pokazivača smjera ili povezanog osigurača ili kvar svjetla pokazivačasmjera na prikolici.
Obje kontrolne lampice bljeskaju
kada su aktivna svjetla za upozorenje
na opasnost 3 110.
Zamjena sijalice 3 163, Osigurači
3 169.
Pokazivači smjera 3 110.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas
na prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za sjedalo suvozača svijetli ili
treperi crveno, kada je sjedalo
zauzeto.Dok motor radi, ako sigurnosni pojas
nije zakopčan, kontrolno svjetlo će bljeskati 100 sekundi, a zatim svijetliti, dok se sigurnosni pojas ne pričvrsti.
Ako brzina vozila prijeđe 22 km/h, kontrolno svjetlo će bljeskati
100 sekundi, zajedno s gongom za upozorenje, a zatim će ostati
uključeno sve dok je sigurnosni pojas pričvršćen.
Vezanje sigurnosnog pojasa 3 42.
Podsjetnik za suvozačev sigurnosni
pojas k 3 43.
Zračni jastuci i zatezači
pojaseva v svijetli crveno.
Kada je kontakt uključen, v kratko
bljeska. Ako ne treperi, ostane
upaljena ili treperi tijekom vožnje, u
sustavu zračnih jastuka postoji kvar.
Zatražite pomoć radionice. Zračni jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 42, 3 45.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Ako ne zasvijetli, potražite pomoć
radionice.
Svijetli za vrijeme rada motora
Zaustavite vozilo i isključite motor.
Akumulator se ne puni. Hlađenje motora može biti prekinuto. Servo
uređaj kočnice može prestati raditi.
Odmah prekinite svoje putovanje.
Izvadite ključ i provjerite stanje i
napetost pogonskog remena, prije
nego potražite pomoć radionice.
Page 89 of 223

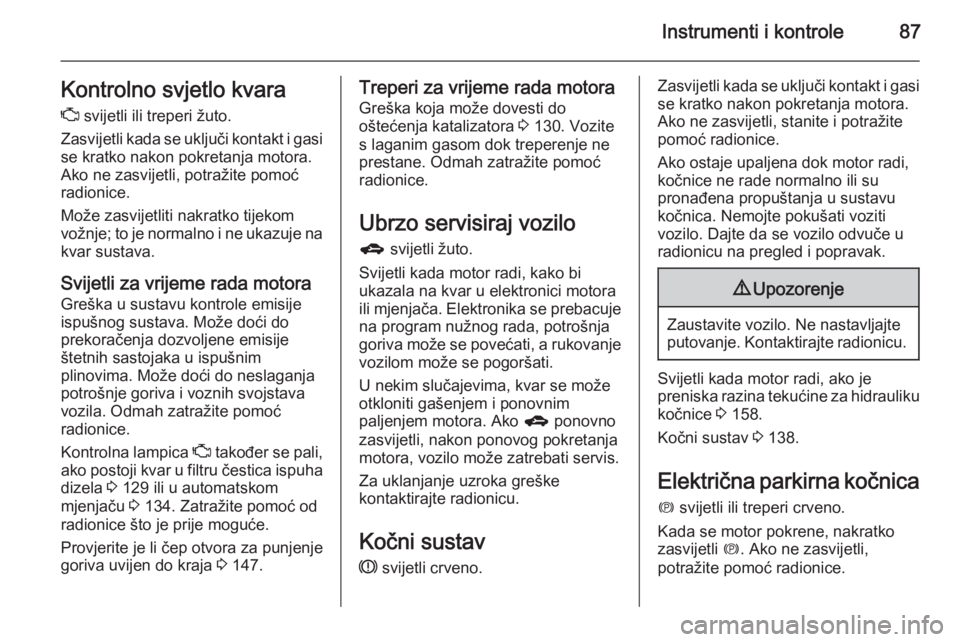

Instrumenti i kontrole87Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Ako ne zasvijetli, potražite pomoć
radionice.
Može zasvijetliti nakratko tijekom
vožnje; to je normalno i ne ukazuje na kvar sustava.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Može doći do neslaganja
potrošnje goriva i voznih svojstava
vozila. Odmah zatražite pomoć
radionice.
Kontrolna lampica Z također se pali,
ako postoji kvar u filtru čestica ispuha dizela 3 129 ili u automatskom
mjenjaču 3 134. Zatražite pomoć od
radionice što je prije moguće.
Provjerite je li čep otvora za punjenje
goriva uvijen do kraja 3 147.Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora 3 130. Vozite
s laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilog svijetli žuto.
Svijetli kada motor radi, kako bi
ukazala na kvar u elektronici motora
ili mjenjača. Elektronika se prebacuje
na program nužnog rada, potrošnja
goriva može se povećati, a rukovanje vozilom može se pogoršati.
U nekim slučajevima, kvar se može
otkloniti gašenjem i ponovnim
paljenjem motora. Ako g ponovno
zasvijetli, nakon ponovog pokretanja
motora, vozilo može zatrebati servis.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Kočni sustav R svijetli crveno.Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Ako ne zasvijetli, stanite i potražite
pomoć radionice.
Ako ostaje upaljena dok motor radi,
kočnice ne rade normalno ili su
pronađena propuštanja u sustavu
kočnica. Nemojte pokušati voziti
vozilo. Dajte da se vozilo odvuče u
radionicu na pregled i popravak.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada motor radi, ako je
preniska razina tekućine za hidrauliku kočnice 3 158.
Kočni sustav 3 138.
Električna parkirna kočnica m svijetli ili treperi crveno.
Kada se motor pokrene, nakratko
zasvijetli m. Ako ne zasvijetli,
potražite pomoć radionice.
Page 90 of 223
88Instrumenti i kontrole

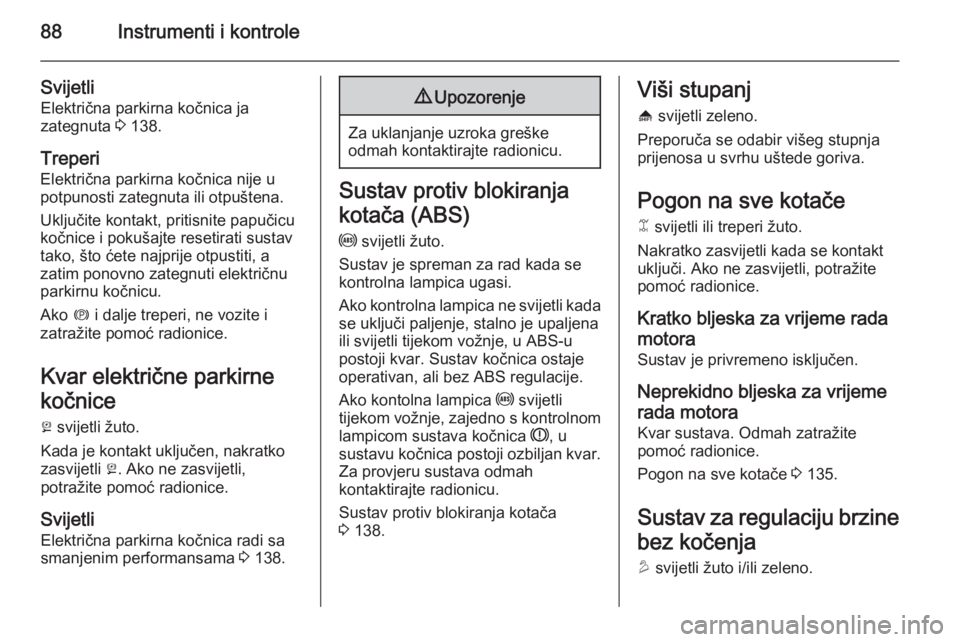

SvijetliElektrična parkirna kočnica ja
zategnuta 3 138.
Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako, što ćete najprije otpustiti, a
zatim ponovno zategnuti električnu
parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice j svijetli žuto.
Kada je kontakt uključen, nakratko zasvijetli j. Ako ne zasvijetli,
potražite pomoć radionice.
Svijetli Električna parkirna kočnica radi sa
smanjenim performansama 3 138.9
Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Sustav je spreman za rad kada se
kontrolna lampica ugasi.
Ako kontrolna lampica ne svijetli kada se uključi paljenje, stalno je upaljena
ili svijetli tijekom vožnje, u ABS-u
postoji kvar. Sustav kočnica ostaje
operativan, ali bez ABS regulacije.
Ako kontolna lampica u svijetli
tijekom vožnje, zajedno s kontrolnom
lampicom sustava kočnica R, u
sustavu kočnica postoji ozbiljan kvar.
Za provjeru sustava odmah
kontaktirajte radionicu.
Sustav protiv blokiranja kotača
3 138.
Viši stupanj
[ svijetli zeleno.
Preporuča se odabir višeg stupnja
prijenosa u svrhu uštede goriva.
Pogon na sve kotače
B svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi. Ako ne zasvijetli, potražite
pomoć radionice.
Kratko bljeska za vrijeme rada
motora
Sustav je privremeno isključen.
Neprekidno bljeska za vrijeme
rada motora
Kvar sustava. Odmah zatražite
pomoć radionice.
Pogon na sve kotače 3 135.
Sustav za regulaciju brzine
bez kočenja u svijetli žuto i/ili zeleno.
