Page 51 of 223

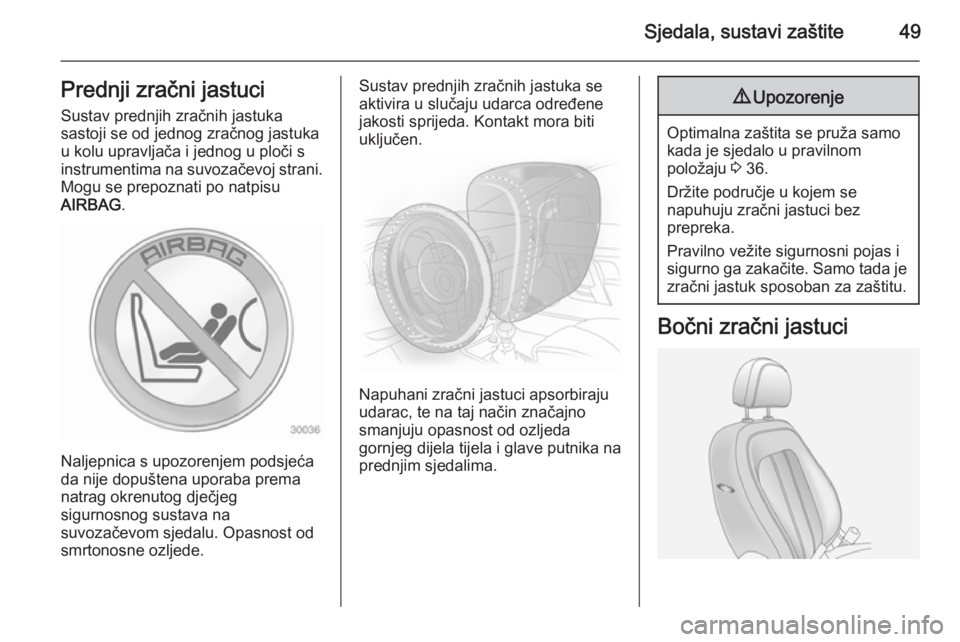

Sjedala, sustavi zaštite49Prednji zračni jastuci
Sustav prednjih zračnih jastuka
sastoji se od jednog zračnog jastuka
u kolu upravljača i jednog u ploči s
instrumentima na suvozačevoj strani. Mogu se prepoznati po natpisu
AIRBAG .
Naljepnica s upozorenjem podsjeća
da nije dopuštena uporaba prema
natrag okrenutog dječjeg
sigurnosnog sustava na
suvozačevom sjedalu. Opasnost od
smrtonosne ozljede.
Sustav prednjih zračnih jastuka seaktivira u slučaju udarca određene
jakosti sprijeda. Kontakt mora biti
uključen.
Napuhani zračni jastuci apsorbiraju
udarac, te na taj način značajno
smanjuju opasnost od ozljeda
gornjeg dijela tijela i glave putnika na
prednjim sjedalima.
9 Upozorenje
Optimalna zaštita se pruža samo
kada je sjedalo u pravilnom
položaju 3 36.
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Pravilno vežite sigurnosni pojas i
sigurno ga zakačite. Samo tada je zračni jastuk sposoban za zaštitu.
Bočni zračni jastuci
Page 52 of 223
50Sjedala, sustavi zaštite

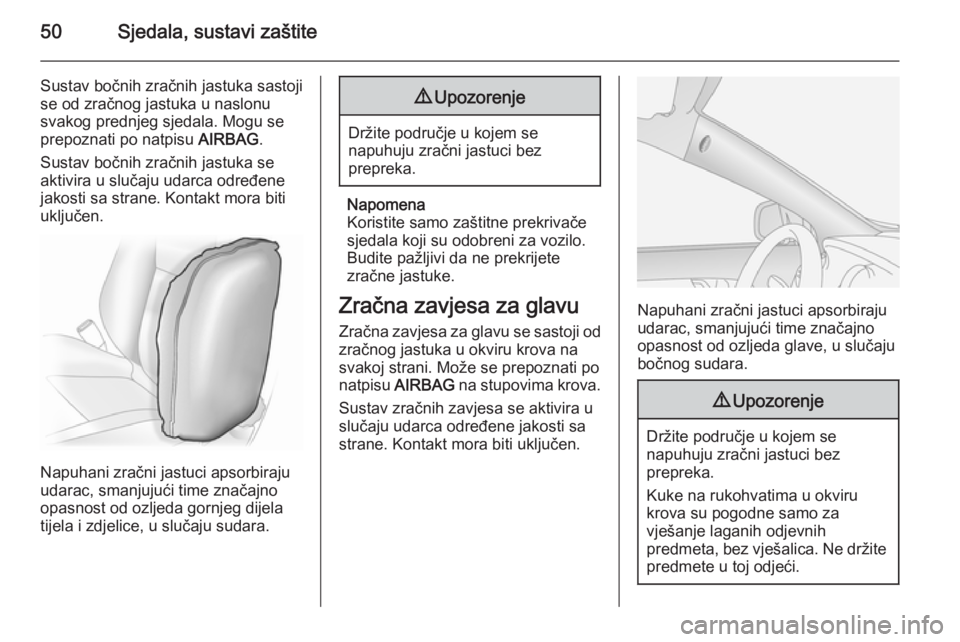

Sustav bočnih zračnih jastuka sastoji
se od zračnog jastuka u naslonu
svakog prednjeg sjedala. Mogu se
prepoznati po natpisu AIRBAG.
Sustav bočnih zračnih jastuka se
aktivira u slučaju udarca određene
jakosti sa strane. Kontakt mora biti
uključen.
Napuhani zračni jastuci apsorbiraju
udarac, smanjujući time značajno
opasnost od ozljeda gornjeg dijela
tijela i zdjelice, u slučaju sudara.
9 Upozorenje
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Napomena
Koristite samo zaštitne prekrivače
sjedala koji su odobreni za vozilo.
Budite pažljivi da ne prekrijete
zračne jastuke.
Zračna zavjesa za glavu
Zračna zavjesa za glavu se sastoji od zračnog jastuka u okviru krova na
svakoj strani. Može se prepoznati po
natpisu AIRBAG na stupovima krova.
Sustav zračnih zavjesa se aktivira u
slučaju udarca određene jakosti sa
strane. Kontakt mora biti uključen.
Napuhani zračni jastuci apsorbiraju
udarac, smanjujući time značajno
opasnost od ozljeda glave, u slučaju
bočnog sudara.
9 Upozorenje
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Kuke na rukohvatima u okviru
krova su pogodne samo za
vješanje laganih odjevnih
predmeta, bez vješalica. Ne držite predmete u toj odjeći.
Page 53 of 223
Sjedala, sustavi zaštite51Deaktiviranje zračnog
jastuka
Sustav suvozačevog zračnog jastuka mora se deaktivirati, ako je na sjedalo
postavljen sigurnosni sustav za
dijete. Zatezači pojaseva i svi zračni
jastuci vozača će ostati aktivni.
Sustav zračnog jastuka suvozača se
može deaktivirati pomoću prekidača
kojim se upravlja ključem na desnoj
strani ploče s instrumentima.
Koristite ključ za pokretanje za odabir
položaja:*
OFF=sustavi suvozačevih
zračnih jastuka su
deaktivirani i neće se
napuhati u slučaju sudara.
Na suvozačevoj strani
ploče s instrumentima
neprekidno svijetli
kontrolna lampica *. Može
se postaviti sigurnosni
sustav za dijete u skladu s
tablicom Mjesta za
postavljanje sigurnosnog
sustava za dijete 3 54.
Odrasloj osobi nije
dozvoljeno sjedenje na
sjedalu suvozača.V
ON=sustavi suvozačevih
zračnih jastuka su aktivni.
Ne smije se postaviti
sigurnosni sustav za dijete.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sigurnosnom sustavu za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po
život za odraslu osobu na sjedalu
s deaktiviranim zračnim jastukom
suvozača.
Kontrolne lampice za suvozačev
sustav zračnih jastuka nalaze se na
suvozačevoj strani ploče s
instrumentima.
Page 54 of 223
52Sjedala, sustavi zaštite

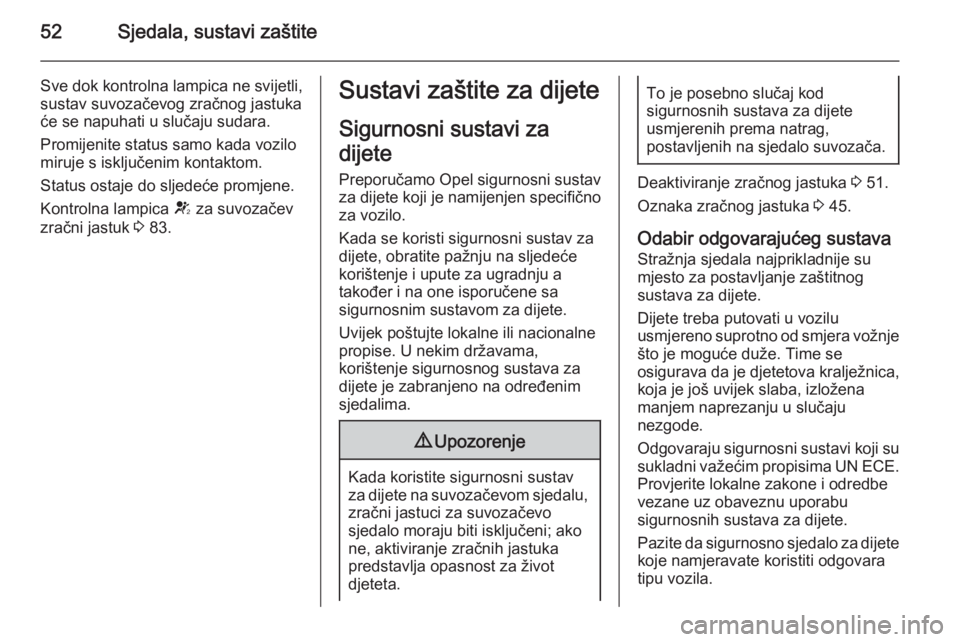

Sve dok kontrolna lampica ne svijetli,
sustav suvozačevog zračnog jastuka
će se napuhati u slučaju sudara.
Promijenite status samo kada vozilo
miruje s isključenim kontaktom.
Status ostaje do sljedeće promjene.
Kontrolna lampica V za suvozačev
zračni jastuk 3 83.Sustavi zaštite za dijete
Sigurnosni sustavi za
dijete
Preporučamo Opel sigurnosni sustav
za dijete koji je namijenjen specifično
za vozilo.
Kada se koristi sigurnosni sustav za
dijete, obratite pažnju na sljedeće
korištenje i upute za ugradnju a
također i na one isporučene sa
sigurnosnim sustavom za dijete.
Uvijek poštujte lokalne ili nacionalne
propise. U nekim državama,
korištenje sigurnosnog sustava za
dijete je zabranjeno na određenim
sjedalima.9 Upozorenje
Kada koristite sigurnosni sustav
za dijete na suvozačevom sjedalu, zračni jastuci za suvozačevo
sjedalo moraju biti isključeni; ako
ne, aktiviranje zračnih jastuka
predstavlja opasnost za život
djeteta.
To je posebno slučaj kod
sigurnosnih sustava za dijete
usmjerenih prema natrag,
postavljenih na sjedalo suvozača.
Deaktiviranje zračnog jastuka 3 51.
Oznaka zračnog jastuka 3 45.
Odabir odgovarajućeg sustava Stražnja sjedala najprikladnije su
mjesto za postavljanje zaštitnog
sustava za dijete.
Dijete treba putovati u vozilu usmjereno suprotno od smjera vožnje
što je moguće duže. Time se
osigurava da je djetetova kralježnica, koja je još uvijek slaba, izložena
manjem naprezanju u slučaju
nezgode.
Odgovaraju sigurnosni sustavi koji su
sukladni važećim propisima UN ECE .
Provjerite lokalne zakone i odredbe
vezane uz obaveznu uporabu
sigurnosnih sustava za dijete.
Pazite da sigurnosno sjedalo za dijete koje namjeravate koristiti odgovara
tipu vozila.
Page 55 of 223
Sjedala, sustavi zaštite53

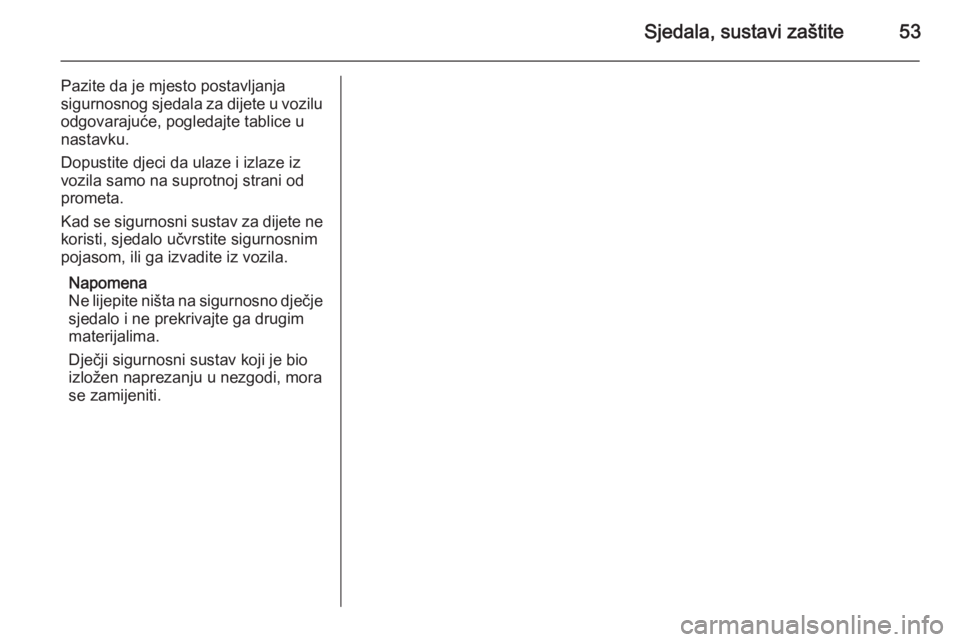

Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od prometa.
Kad se sigurnosni sustav za dijete ne koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.
Napomena
Ne lijepite ništa na sigurnosno dječje
sjedalo i ne prekrivajte ga drugim materijalima.
Dječji sigurnosni sustav koji je bio
izložen naprezanju u nezgodi, mora
se zamijeniti.
Page 56 of 223

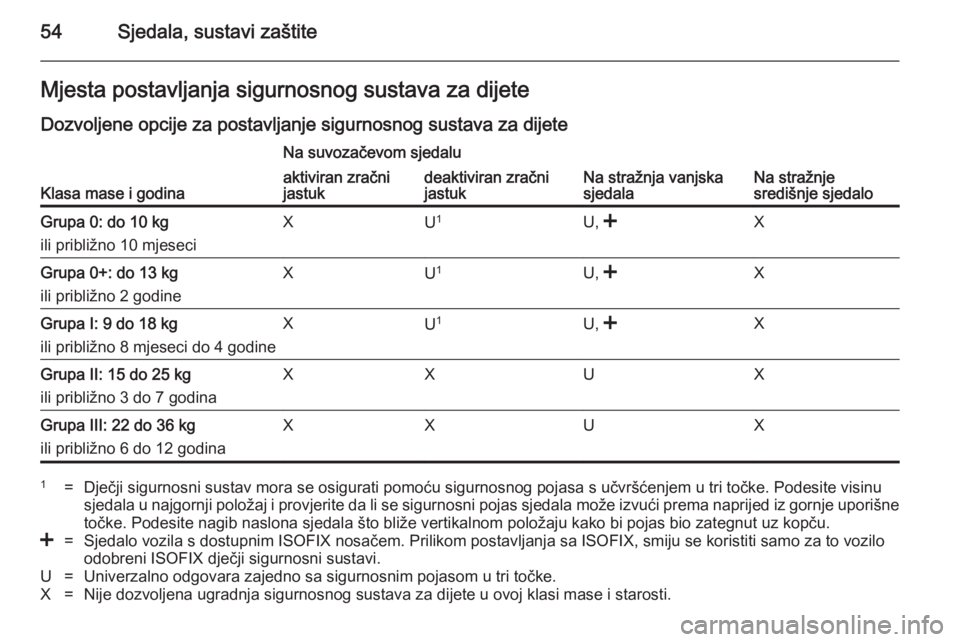

54Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete
Klasa mase i godina
Na suvozačevom sjedalu
Na stražnja vanjska
sjedalaNa stražnje
središnje sjedalo
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kg
ili približno 10 mjeseciXU 1U,
ili približno 6 do 12 godinaXXUX1=Dječji sigurnosni sustav mora se osigurati pomoću sigurnosnog pojasa s učvršćenjem u tri točke. Podesite visinu
sjedala u najgornji položaj i provjerite da li se sigurnosni pojas sjedala može izvući prema naprijed iz gornje uporišne točke. Podesite nagib naslona sjedala što bliže vertikalnom položaju kako bi pojas bio zategnut uz kopču.<=Sjedalo vozila s dostupnim ISOFIX nosačem. Prilikom postavljanja sa ISOFIX, smiju se koristiti samo za to voziloodobreni ISOFIX dječji sigurnosni sustavi.U=Univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točke.X=Nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase i starosti.
Page 57 of 223
Sjedala, sustavi zaštite55

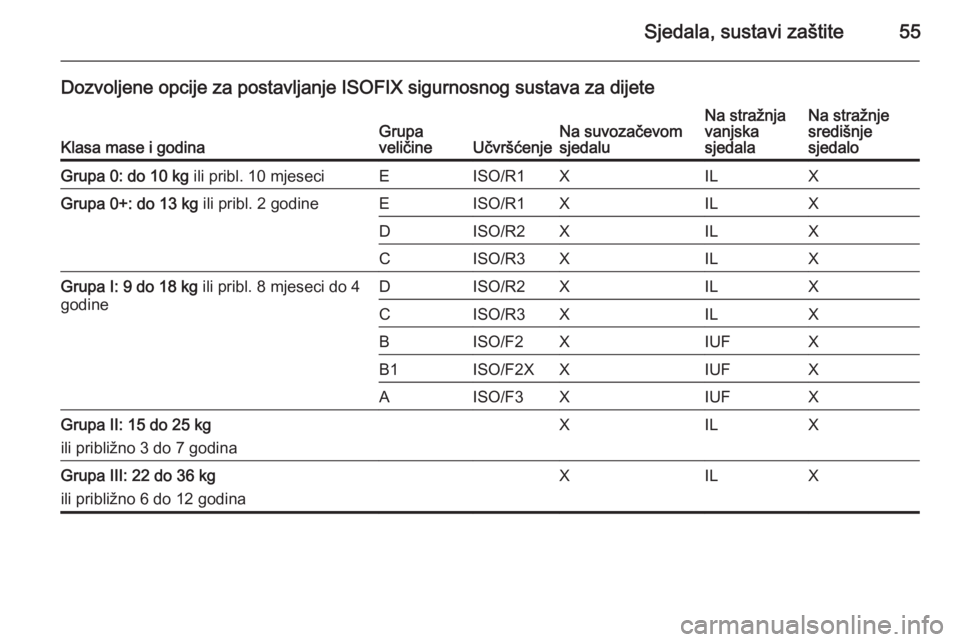

Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete
Klasa mase i godinaGrupa
veličineUčvršćenjeNa suvozačevom
sjedaluNa stražnja
vanjska
sjedalaNa stražnje
središnje
sjedaloGrupa 0: do 10 kg ili pribl. 10 mjeseciEISO/R1XILXGrupa 0+: do 13 kg ili pribl. 2 godineEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupa I: 9 do 18 kg ili pribl. 8 mjeseci do 4
godineDISO/R2XILXCISO/R3XILXBISO/F2XIUFXB1ISO/F2XXIUFXAISO/F3XIUFXGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXILXGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXILX
Page 58 of 223
56Sjedala, sustavi zaštite

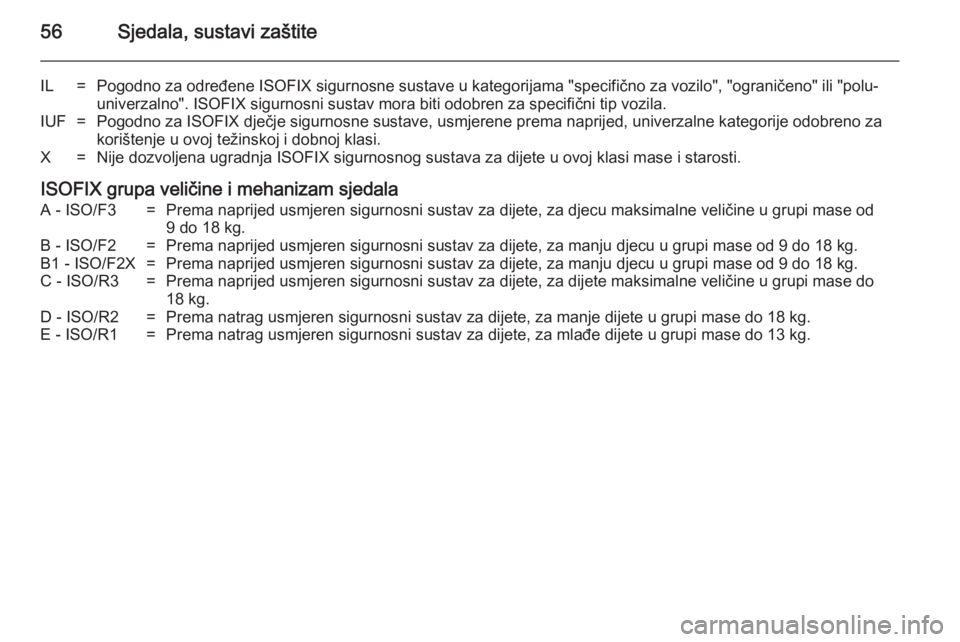

IL=Pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili "polu-univerzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF=Pogodno za ISOFIX dječje sigurnosne sustave, usmjerene prema naprijed, univerzalne kategorije odobreno za
korištenje u ovoj težinskoj i dobnoj klasi.X=Nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj klasi mase i starosti.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3=Prema naprijed usmjeren sigurnosni sustav za dijete, za djecu maksimalne veličine u grupi mase od 9 do 18 kg.B - ISO/F2=Prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.B1 - ISO/F2X=Prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.C - ISO/R3=Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do 18 kg.D - ISO/R2=Prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1=Prema natrag usmjeren sigurnosni sustav za dijete, za mlađe dijete u grupi mase do 13 kg.
Page 59 of 223

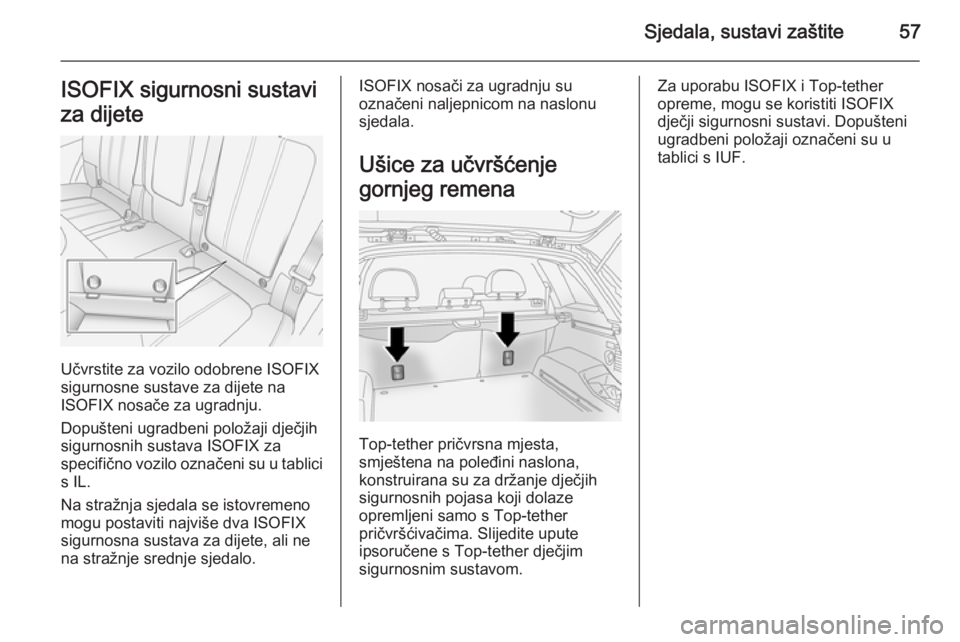

Sjedala, sustavi zaštite57ISOFIX sigurnosni sustavi
za dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju.
Dopušteni ugradbeni položaji dječjih sigurnosnih sustava ISOFIX za
specifično vozilo označeni su u tablici s IL.
Na stražnja sjedala se istovremeno
mogu postaviti najviše dva ISOFIX
sigurnosna sustava za dijete, ali ne
na stražnje srednje sjedalo.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Ušice za učvršćenje
gornjeg remena
Top-tether pričvrsna mjesta,
smještena na poleđini naslona,
konstruirana su za držanje dječjih
sigurnosnih pojasa koji dolaze
opremljeni samo s Top-tether
pričvršćivačima. Slijedite upute
ipsoručene s Top-tether dječjim
sigurnosnim sustavom.
Za uporabu ISOFIX i Top-tether
opreme, mogu se koristiti ISOFIX
dječji sigurnosni sustavi. Dopušteni
ugradbeni položaji označeni su u
tablici s IUF.
Page 60 of 223

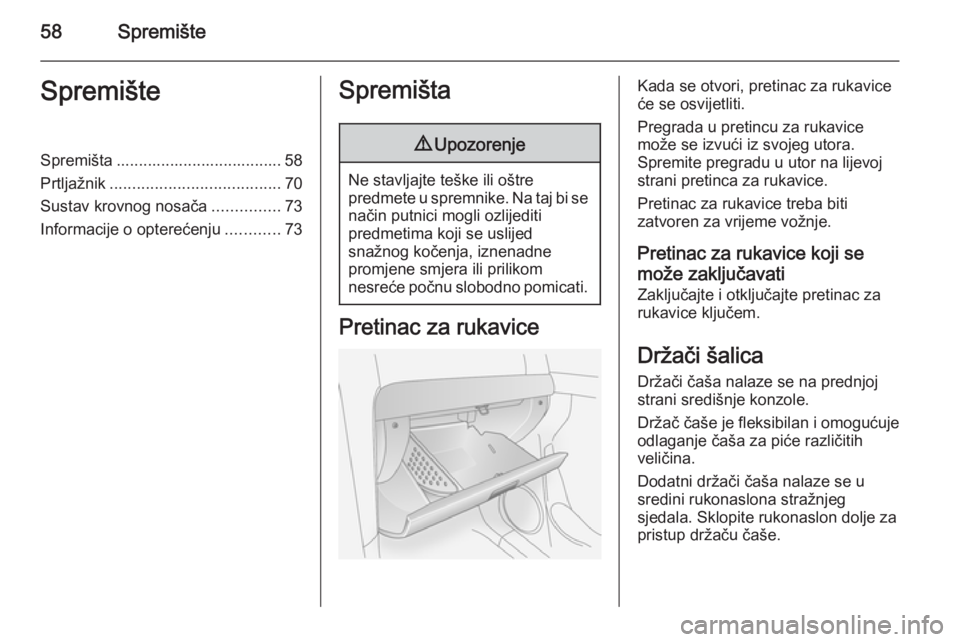

58SpremišteSpremišteSpremišta ..................................... 58
Prtljažnik ...................................... 70
Sustav krovnog nosača ...............73
Informacije o opterećenju ............73Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Na taj bi se način putnici mogli ozlijediti
predmetima koji se uslijed
snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Pretinac za rukavice
Kada se otvori, pretinac za rukavice
će se osvijetliti.
Pregrada u pretincu za rukavice
može se izvući iz svojeg utora.
Spremite pregradu u utor na lijevoj
strani pretinca za rukavice.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Pretinac za rukavice koji se
može zaključavati
Zaključajte i otključajte pretinac za
rukavice ključem.
Držači šalica Držači čaša nalaze se na prednjoj
strani središnje konzole.
Držač čaše je fleksibilan i omogućuje
odlaganje čaša za piće različitih
veličina.
Dodatni držači čaša nalaze se u
sredini rukonaslona stražnjeg
sjedala. Sklopite rukonaslon dolje za
pristup držaču čaše.
