OPEL ANTARA 2015 Priručnik za vlasnika (in Croatian)

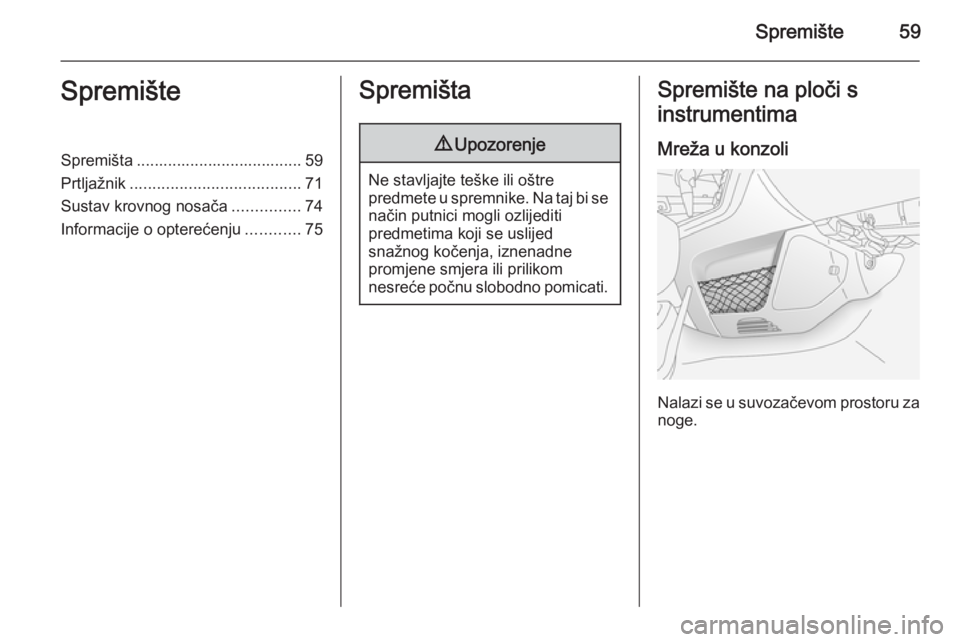

Spremište59SpremišteSpremišta ..................................... 59
Prtljažnik ...................................... 71
Sustav krovnog nosača ...............74
Informacije o opterećenju ............75Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Na taj bi se način putnici mogli ozlijediti
predmetima koji se uslijed
snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Spremište na ploči s
instrumentima
Mreža u konzoli
Nalazi se u suvozačevom prostoru za noge.

60Spremište

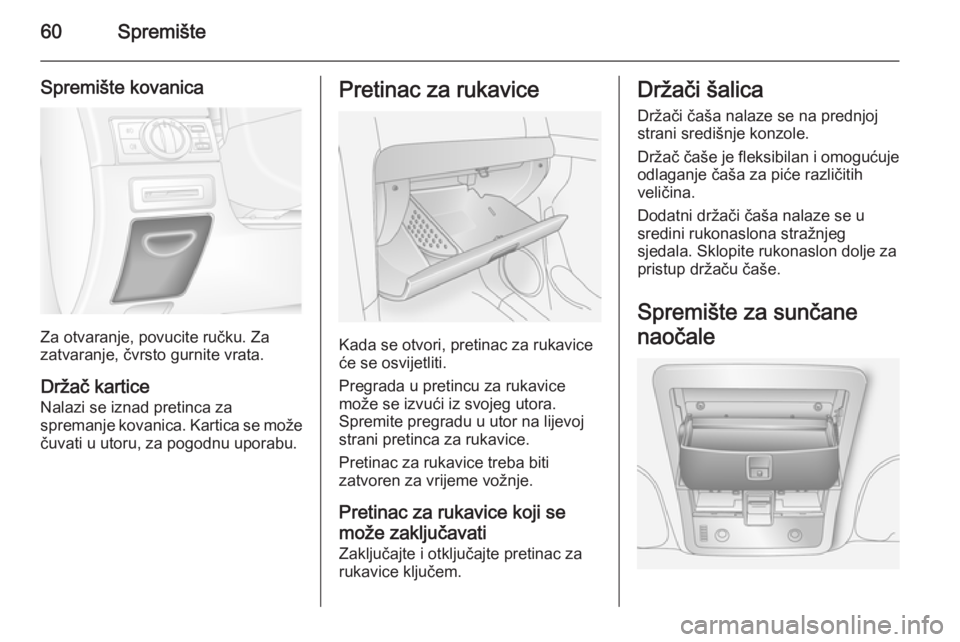

Spremište kovanica
Za otvaranje, povucite ručku. Za
zatvaranje, čvrsto gurnite vrata.
Držač kartice
Nalazi se iznad pretinca za
spremanje kovanica. Kartica se može čuvati u utoru, za pogodnu uporabu.
Pretinac za rukavice
Kada se otvori, pretinac za rukavice
će se osvijetliti.
Pregrada u pretincu za rukavice
može se izvući iz svojeg utora.
Spremite pregradu u utor na lijevoj
strani pretinca za rukavice.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Pretinac za rukavice koji se
može zaključavati
Zaključajte i otključajte pretinac za
rukavice ključem.
Držači šalica
Držači čaša nalaze se na prednjoj
strani središnje konzole.
Držač čaše je fleksibilan i omogućuje
odlaganje čaša za piće različitih
veličina.
Dodatni držači čaša nalaze se u
sredini rukonaslona stražnjeg
sjedala. Sklopite rukonaslon dolje za
pristup držaču čaše.
Spremište za sunčane
naočale

Spremište61

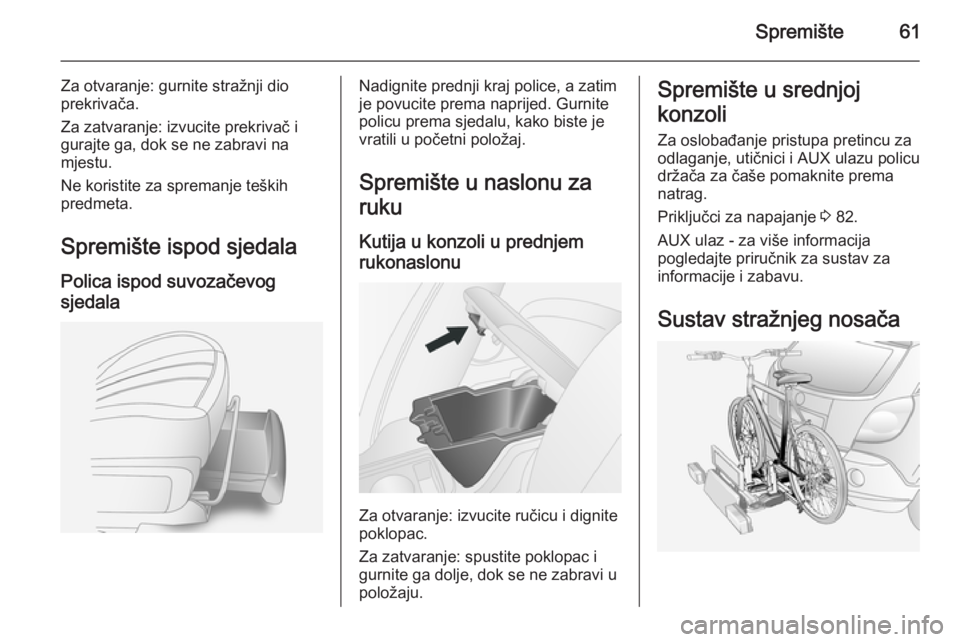

Za otvaranje: gurnite stražnji dio
prekrivača.
Za zatvaranje: izvucite prekrivač i
gurajte ga, dok se ne zabravi na
mjestu.
Ne koristite za spremanje teških
predmeta.
Spremište ispod sjedala
Polica ispod suvozačevog
sjedalaNadignite prednji kraj police, a zatim
je povucite prema naprijed. Gurnite
policu prema sjedalu, kako biste je
vratili u početni položaj.
Spremište u naslonu za
ruku
Kutija u konzoli u prednjem
rukonaslonu
Za otvaranje: izvucite ručicu i dignite
poklopac.
Za zatvaranje: spustite poklopac i
gurnite ga dolje, dok se ne zabravi u
položaju.
Spremište u srednjoj
konzoli
Za oslobađanje pristupa pretincu za
odlaganje, utičnici i AUX ulazu policu
držača za čaše pomaknite prema
natrag.
Priključci za napajanje 3 82.
AUX ulaz - za više informacija
pogledajte priručnik za sustav za
informacije i zabavu.
Sustav stražnjeg nosača

62Spremište
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje
bicikla na nosač integriran u pod
vozila koji se izvlači van. Nije
dozvoljen prijevoz drugih predmeta.
Maksimalna nosivost sustava
stražnjeg nosača je 40 kg.
Maksimalno opterećenje po biciklu je
20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Višefunkcijska kutija se nudi kao
dodatna oprema za sustav stražnjeg
nosača.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Nemojte pričvršćivati bicikle s
polugama pedala od ugljičnih
vlakana na nosače bicikla. Ti
bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Podignite ručicu za oslobađanje.
Sustav se odspaja i brzo izlazi iz
odbojnika.

Spremište63

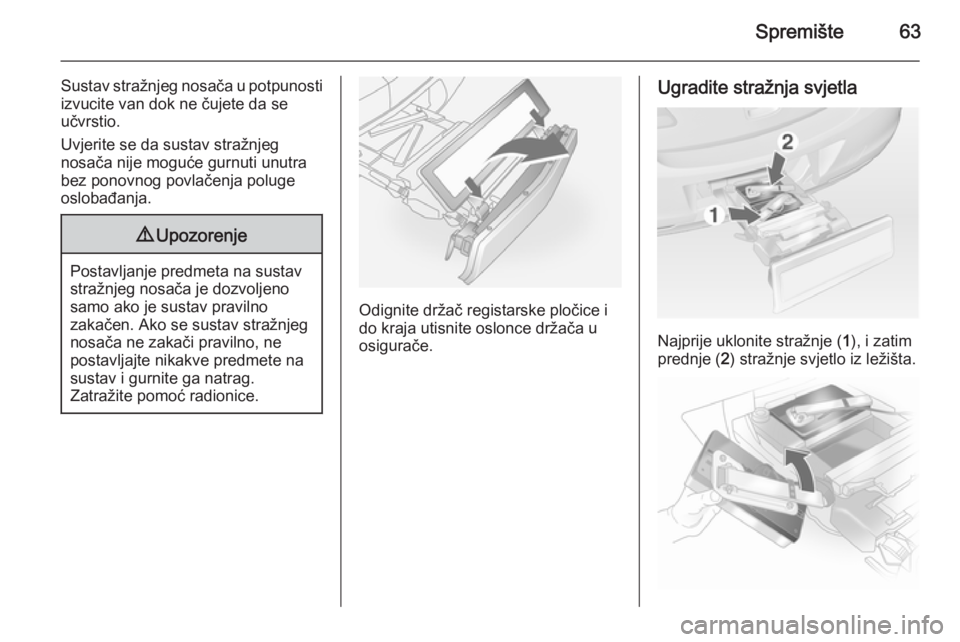

Sustav stražnjeg nosača u potpunostiizvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Odignite držač registarske pločice i
do kraja utisnite oslonce držača u
osigurače.
Ugradite stražnja svjetla
Najprije uklonite stražnje ( 1), i zatim
prednje ( 2) stražnje svjetlo iz ležišta.

64Spremište

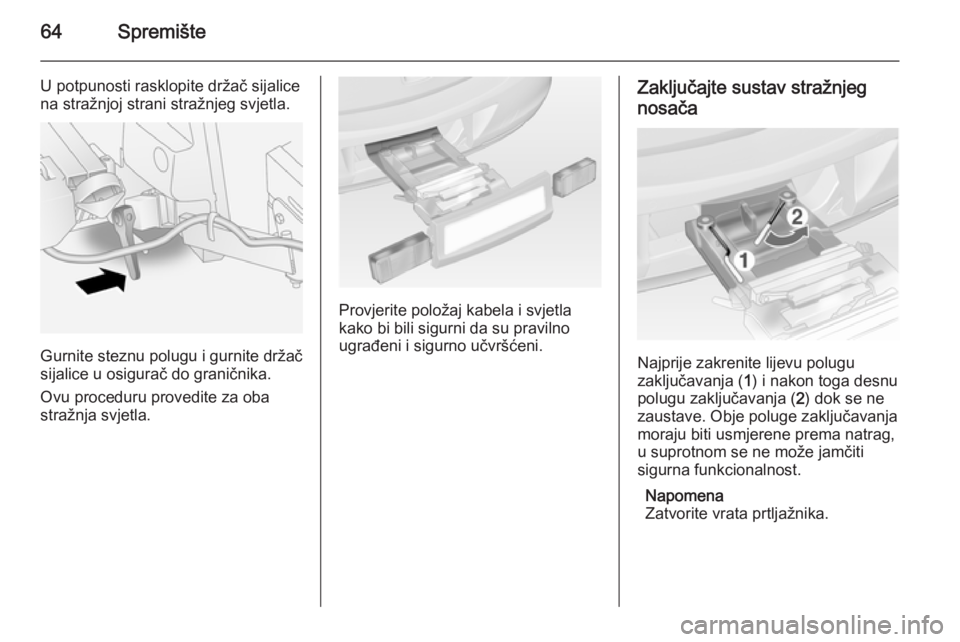

U potpunosti rasklopite držač sijalice
na stražnjoj strani stražnjeg svjetla.
Gurnite steznu polugu i gurnite držač
sijalice u osigurač do graničnika.
Ovu proceduru provedite za oba
stražnja svjetla.
Provjerite položaj kabela i svjetla
kako bi bili sigurni da su pravilno
ugrađeni i sigurno učvršćeni.
Zaključajte sustav stražnjeg
nosača
Najprije zakrenite lijevu polugu
zaključavanja ( 1) i nakon toga desnu
polugu zaključavanja ( 2) dok se ne
zaustave. Obje poluge zaključavanja moraju biti usmjerene prema natrag,
u suprotnom se ne može jamčiti
sigurna funkcionalnost.
Napomena
Zatvorite vrata prtljažnika.

Spremište65

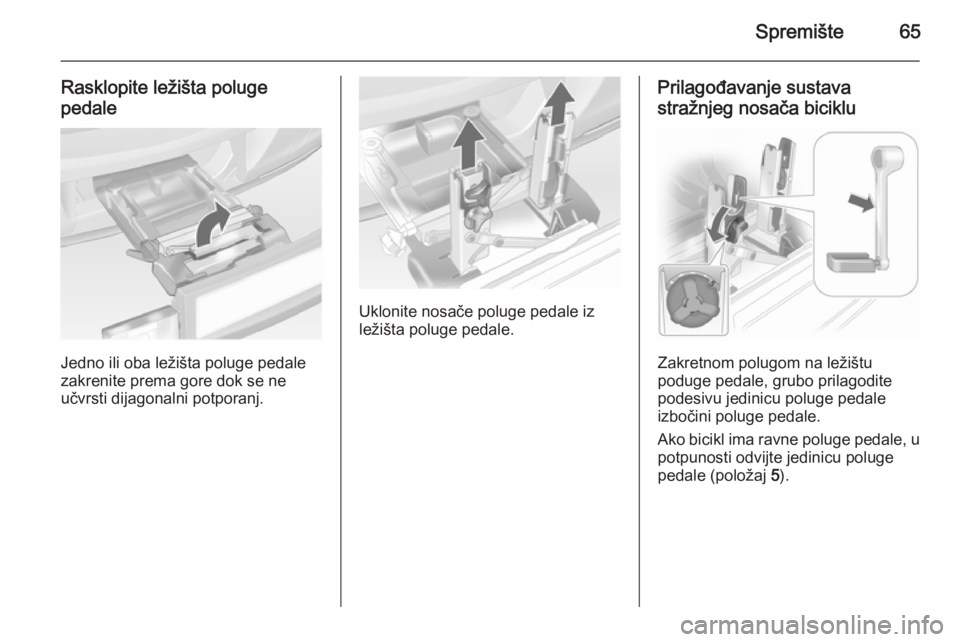

Rasklopite ležišta poluge
pedale
Jedno ili oba ležišta poluge pedale
zakrenite prema gore dok se ne
učvrsti dijagonalni potporanj.
Uklonite nosače poluge pedale iz
ležišta poluge pedale.
Prilagođavanje sustava
stražnjeg nosača biciklu
Zakretnom polugom na ležištu
poduge pedale, grubo prilagodite
podesivu jedinicu poluge pedale izbočini poluge pedale.
Ako bicikl ima ravne poluge pedale, u potpunosti odvijte jedinicu polugepedale (položaj 5).

66Spremište

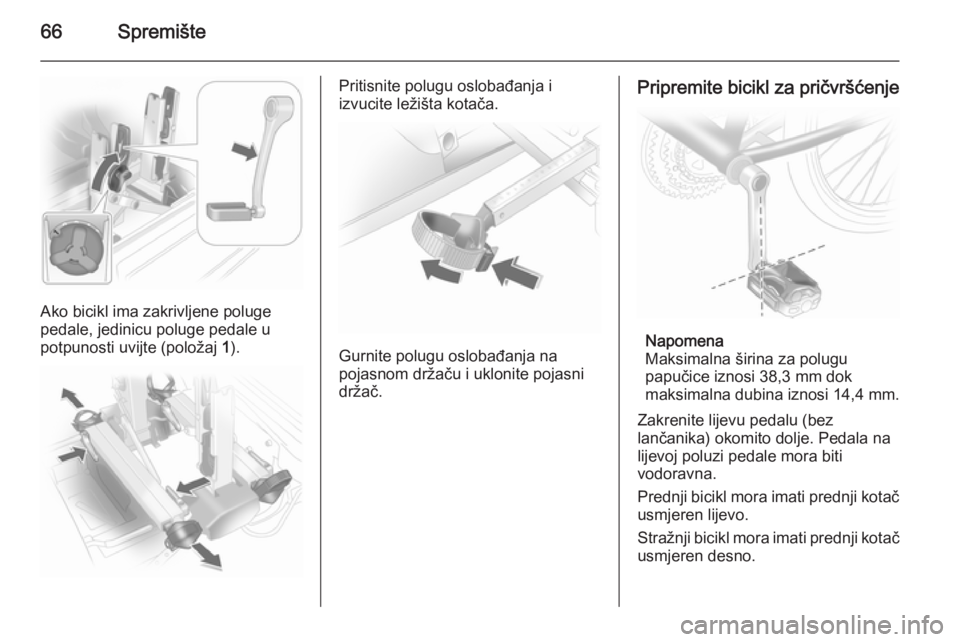

Ako bicikl ima zakrivljene poluge
pedale, jedinicu poluge pedale u potpunosti uvijte (položaj 1).
Pritisnite polugu oslobađanja i
izvucite ležišta kotača.
Gurnite polugu oslobađanja na
pojasnom držaču i uklonite pojasni
držač.
Pripremite bicikl za pričvršćenje
Napomena
Maksimalna širina za polugu papučice iznosi 38,3 mm dok
maksimalna dubina iznosi 14,4 mm.
Zakrenite lijevu pedalu (bez
lančanika) okomito dolje. Pedala na lijevoj poluzi pedale mora biti
vodoravna.
Prednji bicikl mora imati prednji kotač usmjeren lijevo.
Stražnji bicikl mora imati prednji kotač
usmjeren desno.

Spremište67

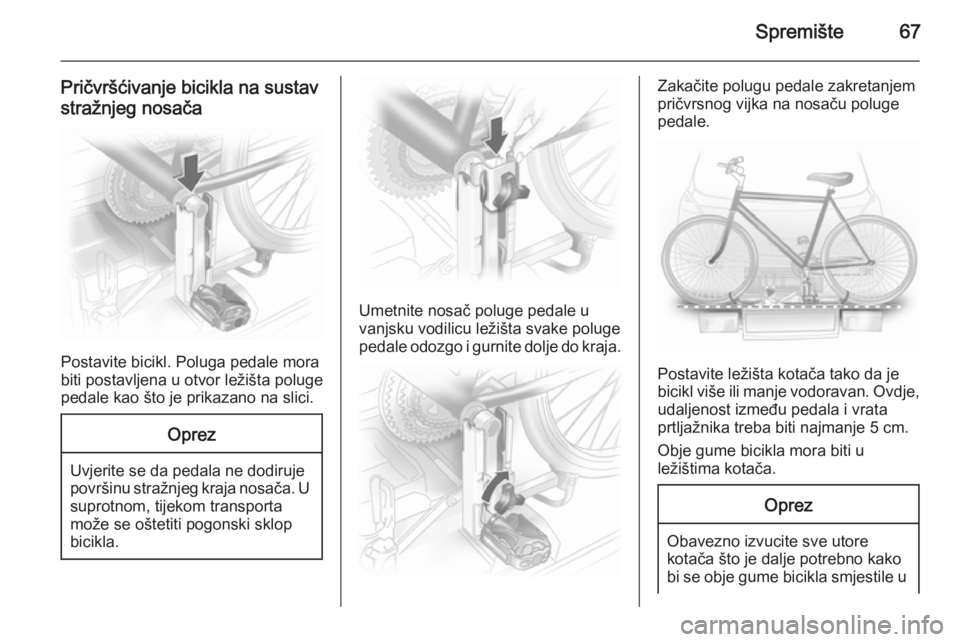

Pričvršćivanje bicikla na sustavstražnjeg nosača
Postavite bicikl. Poluga pedale mora
biti postavljena u otvor ležišta poluge
pedale kao što je prikazano na slici.
Oprez
Uvjerite se da pedala ne dodiruje
površinu stražnjeg kraja nosača. U suprotnom, tijekom transporta
može se oštetiti pogonski sklop
bicikla.
Umetnite nosač poluge pedale u
vanjsku vodilicu ležišta svake poluge
pedale odozgo i gurnite dolje do kraja.
Zakačite polugu pedale zakretanjem
pričvrsnog vijka na nosaču poluge
pedale.
Postavite ležišta kotača tako da je
bicikl više ili manje vodoravan. Ovdje,
udaljenost između pedala i vrata
prtljažnika treba biti najmanje 5 cm.
Obje gume bicikla mora biti u
ležištima kotača.
Oprez
Obavezno izvucite sve utore kotača što je dalje potrebno kako
bi se obje gume bicikla smjestile u

68Spremišteutore. U protivnom nije moguće
vodoravno postavljanje bicikla.
Nepoštivanje uputa može
uzrokovati oštećenje kotača
bicikla zbog vrućih ispušnih
plinova.
Poravnajte bicikl u uzdužnom smjeru
vozila: Malo olabavite nosač pedale.
Postavite bicikl uspravno korištenjem
zakretne poluge na ležištu poluge
pedale.
Ako dva bicikla ometaju jedan
drugoga, relativni položaji bicikla se
mogu prilagoditi podešavanjem
ležišta kotača i zakretne poluge na
ležištu poluge pedale dok bicikli više
ne dodiruju jedan drugoga. Uvjerite
se da ima dovoljno zračnosti do
vozila.
Rukom zategnite pričvrsni vijak
nosača ležaja pedale do njegove
maksimalne točke.
Učvrstite oba kotača bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Provjerite bicikl kako bi se uvjerili da
je sigurno učvršćen.
Oprez
Osigurajte da razmak između bicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Postavke za ležišta kotača i na
zakretnoj poluzi na ležištu poluge
pedale je potrebno zabilježiti i
pohraniti za svaki bicikl. Pravilno
postavljanje unaprijed će olakšati
ponovno postavljanje bicikla.
