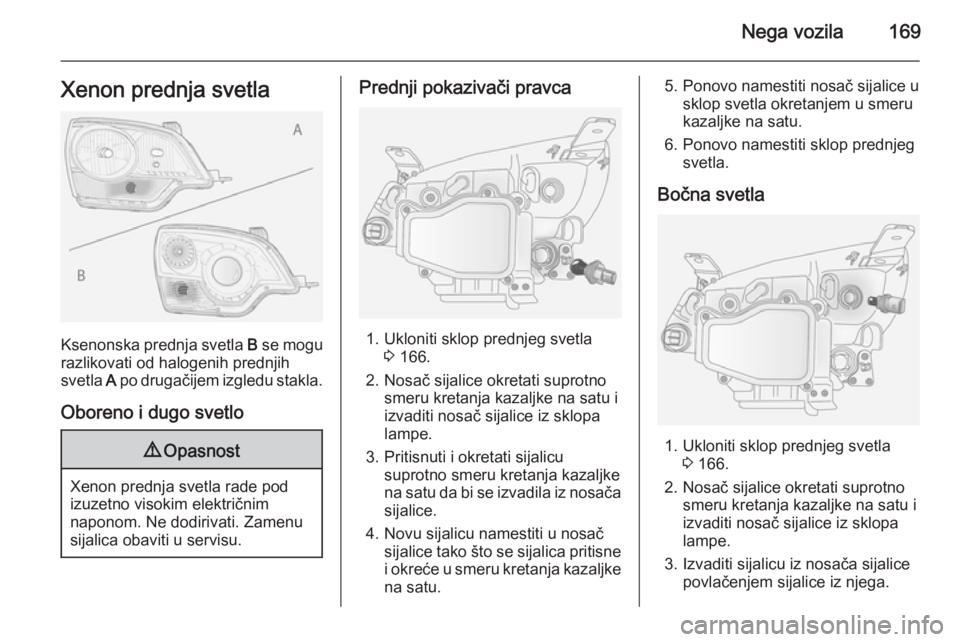

Nega vozila169Xenon prednja svetla
Ksenonska prednja svetla B se mogu
razlikovati od halogenih prednjih
svetla A po drugačijem izgledu stakla.
Oboreno i dugo svetlo
9 Opasnost
Xenon prednja svetla rade pod
izuzetno visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Ukloniti sklop prednjeg svetla 3 166.
2. Nosač sijalice okretati suprotno smeru kretanja kazaljke na satu i
izvaditi nosač sijalice iz sklopa
lampe.
3. Pritisnuti i okretati sijalicu suprotno smeru kretanja kazaljke
na satu da bi se izvadila iz nosača
sijalice.
4. Novu sijalicu namestiti u nosač sijalice tako što se sijalica pritisnei okreće u smeru kretanja kazaljke na satu.
5. Ponovo namestiti nosač sijalice u sklop svetla okretanjem u smeru
kazaljke na satu.
6. Ponovo namestiti sklop prednjeg svetla.
Bočna svetla
1. Ukloniti sklop prednjeg svetla 3 166.
2. Nosač sijalice okretati suprotno smeru kretanja kazaljke na satu i
izvaditi nosač sijalice iz sklopa
lampe.
3. Izvaditi sijalicu iz nosača sijalice povlačenjem sijalice iz njega.

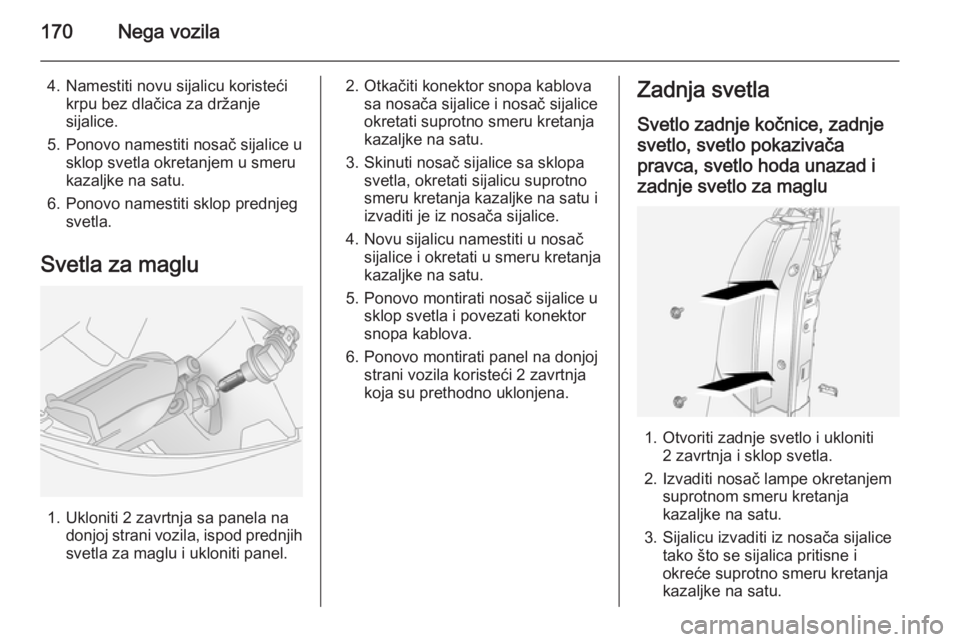

170Nega vozila
4. Namestiti novu sijalicu koristećikrpu bez dlačica za držanje
sijalice.
5. Ponovo namestiti nosač sijalice u sklop svetla okretanjem u smeru
kazaljke na satu.
6. Ponovo namestiti sklop prednjeg svetla.
Svetla za maglu
1. Ukloniti 2 zavrtnja sa panela na donjoj strani vozila, ispod prednjih
svetla za maglu i ukloniti panel.
2. Otkačiti konektor snopa kablova sa nosača sijalice i nosač sijalice
okretati suprotno smeru kretanja
kazaljke na satu.
3. Skinuti nosač sijalice sa sklopa svetla, okretati sijalicu suprotno
smeru kretanja kazaljke na satu i
izvaditi je iz nosača sijalice.
4. Novu sijalicu namestiti u nosač sijalice i okretati u smeru kretanja
kazaljke na satu.
5. Ponovo montirati nosač sijalice u sklop svetla i povezati konektor
snopa kablova.
6. Ponovo montirati panel na donjoj strani vozila koristeći 2 zavrtnja
koja su prethodno uklonjena.Zadnja svetla
Svetlo zadnje kočnice, zadnjesvetlo, svetlo pokazivača
pravca, svetlo hoda unazad i
zadnje svetlo za maglu
1. Otvoriti zadnje svetlo i ukloniti 2 zavrtnja i sklop svetla.
2. Izvaditi nosač lampe okretanjem suprotnom smeru kretanja
kazaljke na satu.
3. Sijalicu izvaditi iz nosača sijalice tako što se sijalica pritisne i
okreće suprotno smeru kretanja
kazaljke na satu.

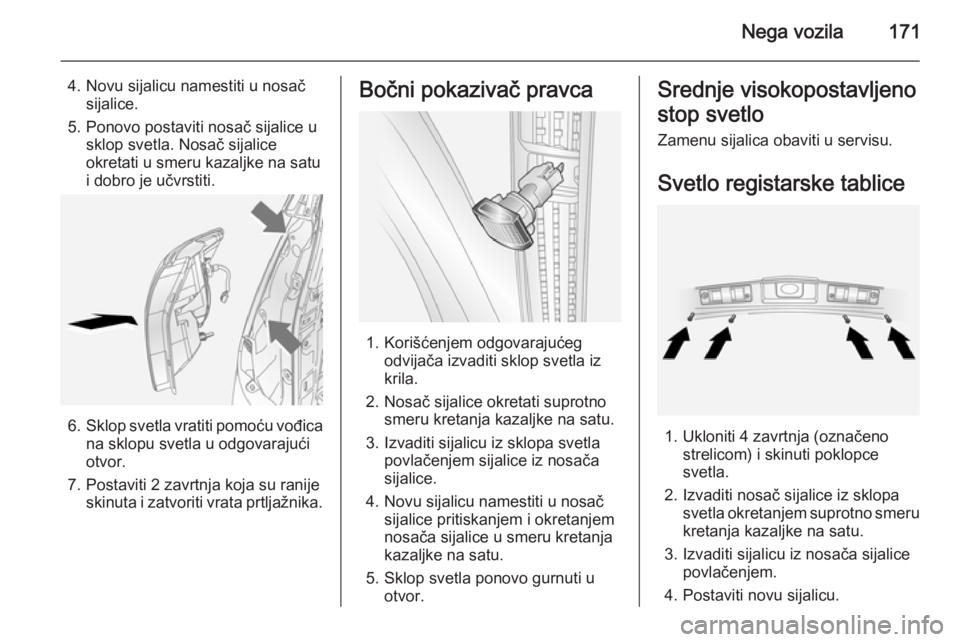

Nega vozila171
4. Novu sijalicu namestiti u nosačsijalice.
5. Ponovo postaviti nosač sijalice u sklop svetla. Nosač sijalice
okretati u smeru kazaljke na satu
i dobro je učvrstiti.
6. Sklop svetla vratiti pomoću vođica
na sklopu svetla u odgovarajući
otvor.
7. Postaviti 2 zavrtnja koja su ranije skinuta i zatvoriti vrata prtljažnika.
Bočni pokazivač pravca
1. Korišćenjem odgovarajućeg odvijača izvaditi sklop svetla iz
krila.
2. Nosač sijalice okretati suprotno smeru kretanja kazaljke na satu.
3. Izvaditi sijalicu iz sklopa svetla povlačenjem sijalice iz nosača
sijalice.
4. Novu sijalicu namestiti u nosač sijalice pritiskanjem i okretanjem
nosača sijalice u smeru kretanja
kazaljke na satu.
5. Sklop svetla ponovo gurnuti u otvor.
Srednje visokopostavljeno
stop svetlo
Zamenu sijalica obaviti u servisu.
Svetlo registarske tablice
1. Ukloniti 4 zavrtnja (označeno strelicom) i skinuti poklopce
svetla.
2. Izvaditi nosač sijalice iz sklopa svetla okretanjem suprotno smeru
kretanja kazaljke na satu.
3. Izvaditi sijalicu iz nosača sijalice povlačenjem.
4. Postaviti novu sijalicu.

172Nega vozila
5. Ponovo namestiti nosač sijalice usklop svetla, nosač sijalice
okretati u smeru kazaljke na satu
i dobro ga učvrstiti.
6. Namestiti poklopce svetla pomoću 4 zavrtnja koja su
prethodno uklonjena.
Osvetljavanje kabine Prednja svetla za čitanje
1. Korišćenjem odgovarajućeg odvijača izvaditi staklo iz obloge
krova.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo svetla u krovnu oblogu.
Zadnja svetla za čitanje
1. Korišćenjem odgovarajućeg odvijača izvaditi staklo iz obloge
krova.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo svetla u krovnu oblogu.
Svetlo prtljažnika
1. Korišćenjem odgovarajućegodvijača izvaditi staklo iz sklopa
svetla.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo u sklop svetla.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.

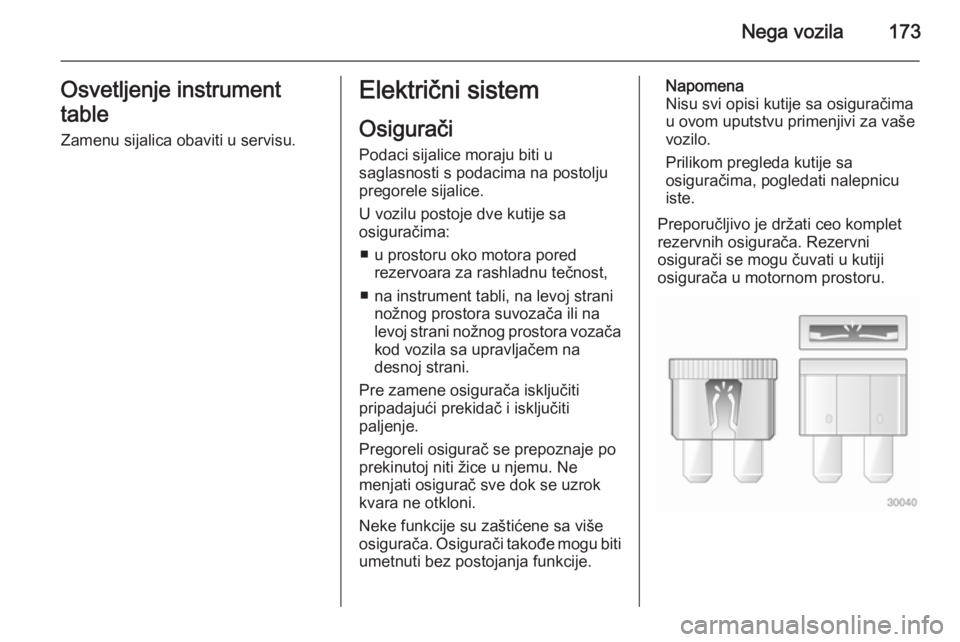

Nega vozila173Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje dve kutije sa
osiguračima:
■ u prostoru oko motora pored rezervoara za rashladnu tečnost,
■ na instrument tabli, na levoj strani nožnog prostora suvozača ili na
levoj strani nožnog prostora vozača kod vozila sa upravljačem na
desnoj strani.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača. Osigurači takođe mogu biti
umetnuti bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Preporučljivo je držati ceo komplet
rezervnih osigurača. Rezervni
osigurači se mogu čuvati u kutiji
osigurača u motornom prostoru.

174Nega vozila

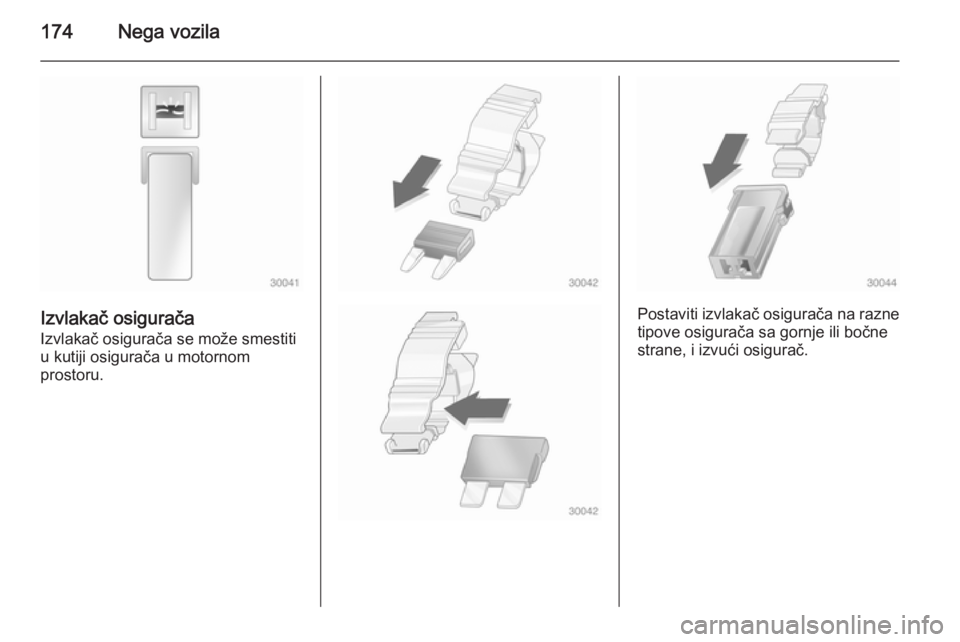

Izvlakač osigurača
Izvlakač osigurača se može smestiti
u kutiji osigurača u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

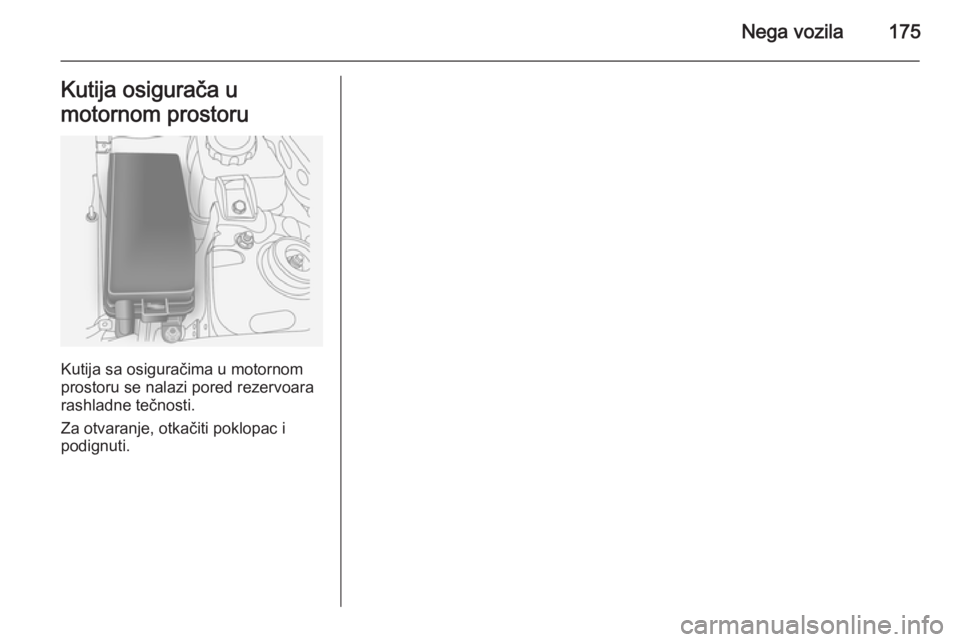

Nega vozila175Kutija osigurača u
motornom prostoru
Kutija sa osiguračima u motornom
prostoru se nalazi pored rezervoara
rashladne tečnosti.
Za otvaranje, otkačiti poklopac i
podignuti.

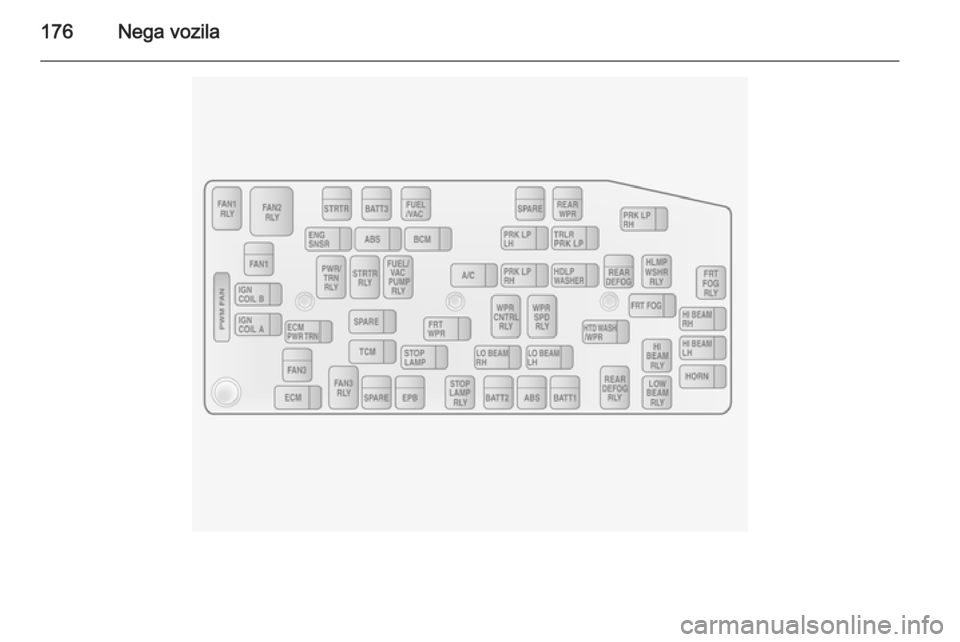

176Nega vozila

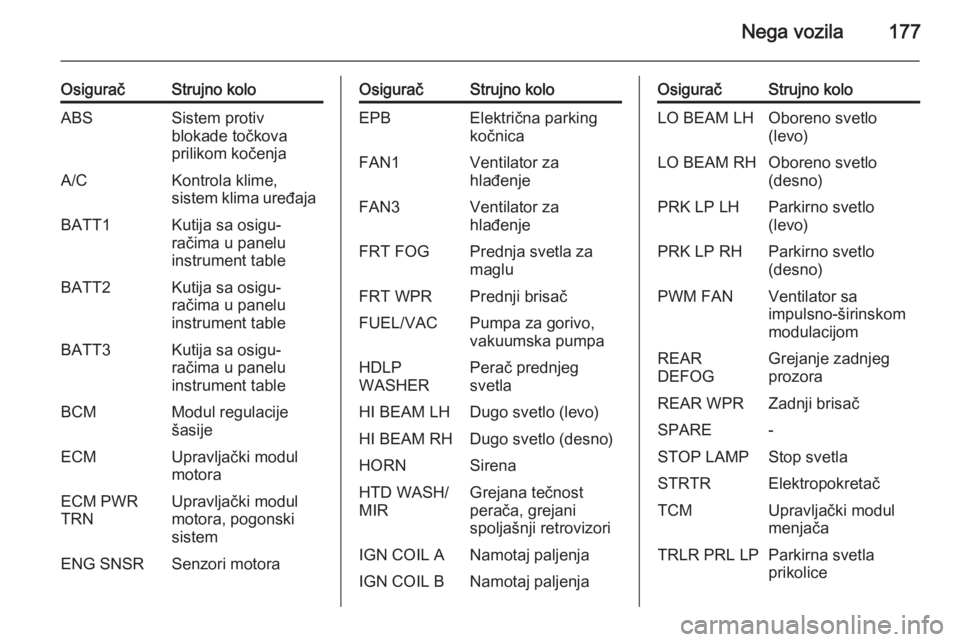

Nega vozila177
OsiguračStrujno koloABSSistem protiv
blokade točkova
prilikom kočenjaA/CKontrola klime,
sistem klima uređajaBATT1Kutija sa osigu‐
račima u panelu
instrument tableBATT2Kutija sa osigu‐
račima u panelu
instrument tableBATT3Kutija sa osigu‐
račima u panelu
instrument tableBCMModul regulacije
šasijeECMUpravljački modul
motoraECM PWR
TRNUpravljački modul
motora, pogonski
sistemENG SNSRSenzori motoraOsiguračStrujno koloEPBElektrična parking
kočnicaFAN1Ventilator za
hlađenjeFAN3Ventilator za
hlađenjeFRT FOGPrednja svetla za
magluFRT WPRPrednji brisačFUEL/VACPumpa za gorivo,
vakuumska pumpaHDLP
WASHERPerač prednjeg
svetlaHI BEAM LHDugo svetlo (levo)HI BEAM RHDugo svetlo (desno)HORNSirenaHTD WASH/
MIRGrejana tečnost
perača, grejani
spoljašnji retrovizoriIGN COIL ANamotaj paljenjaIGN COIL BNamotaj paljenjaOsiguračStrujno koloLO BEAM LHOboreno svetlo
(levo)LO BEAM RHOboreno svetlo
(desno)PRK LP LHParkirno svetlo
(levo)PRK LP RHParkirno svetlo
(desno)PWM FANVentilator sa
impulsno-širinskom
modulacijomREAR
DEFOGGrejanje zadnjeg
prozoraREAR WPRZadnji brisačSPARE-STOP LAMPStop svetlaSTRTRElektropokretačTCMUpravljački modul
menjačaTRLR PRL LPParkirna svetla
prikolice

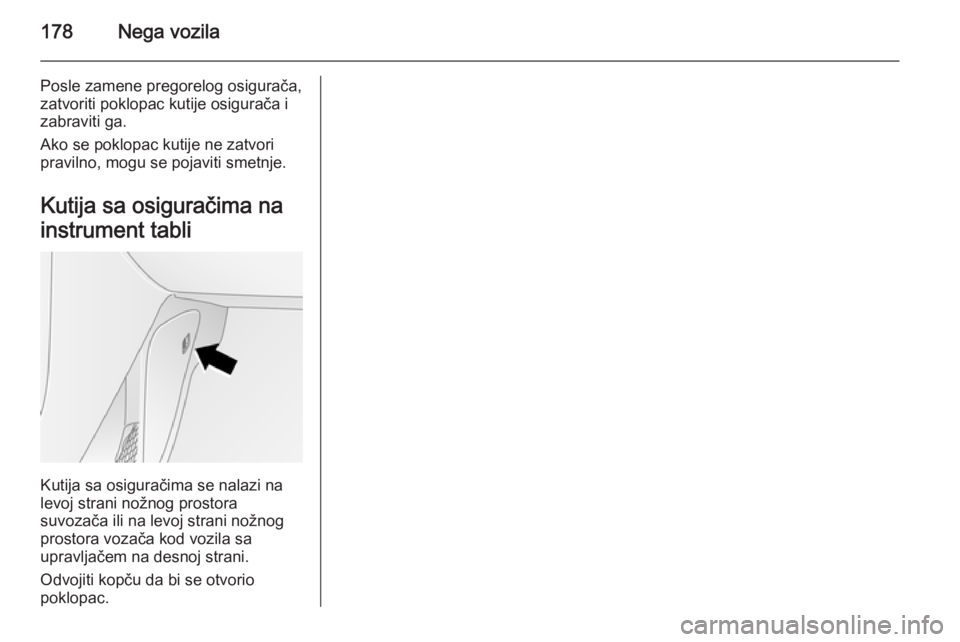

178Nega vozila
Posle zamene pregorelog osigurača,zatvoriti poklopac kutije osigurača i
zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi na
levoj strani nožnog prostora
suvozača ili na levoj strani nožnog
prostora vozača kod vozila sa
upravljačem na desnoj strani.
Odvojiti kopču da bi se otvorio
poklopac.
