Cura del veicolo179di riferimento siano allineati ai rispet‐
tivi fori. Non serrare eccessivamente
bulloni o fermi.
Fari alogeni
È possibile distinguere tra fari alogeni A e fari allo xeno B per la diversa di‐
sposizione delle lenti.
Anabbaglianti/Abbaglianti
I fari alogeni dispongono di sistemi di‐ stinti per gli abbaglianti 1 (lampadine
interne) e gli anabbaglianti 2 (lampa‐
dine esterne).
1. Smontare il gruppo ottico 3 178.
2. Rimuovere la copertura del gruppo ottico.
3. Rilasciare la molla di fermo della lampadina e togliere la lampadinadal corpo del riflettore.
4. Quando si inserisce una nuova lampadina, assicurarsi che le lin‐
guette si inseriscano corretta‐
mente nelle aperture del riflettore.
5. Bloccare la molla di fermo della lampadina e riposizionare la co‐
pertura del gruppo ottico.
6. Rimontare il gruppo ottico.
Indicatori di direzione anteriori
1. Smontare il gruppo ottico 3 178.
2. Ruotare il portalampada in senso antiorario ed estrarlo dal gruppo
lampada.
3. Premere e ruotare la lampadina in
senso antiorario per rimuoverla
dal portalampada.
4. Inserire una nuova lampadina nel supporto premendola e ruotan‐
dola in senso orario.

180Cura del veicolo5. Rimontare il portalampada nelgruppo lampadina ruotandolo in
senso orario.
6. Rimontare il gruppo ottico.

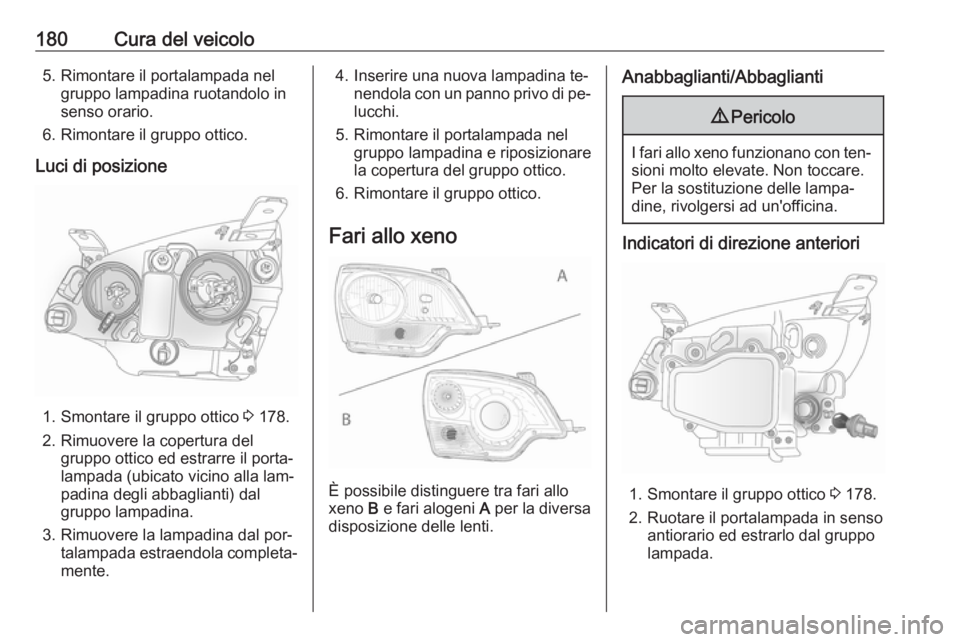

Luci di posizione
1. Smontare il gruppo ottico 3 178.
2. Rimuovere la copertura del gruppo ottico ed estrarre il porta‐
lampada (ubicato vicino alla lam‐
padina degli abbaglianti) dal
gruppo lampadina.
3. Rimuovere la lampadina dal por‐ talampada estraendola completa‐
mente.
4. Inserire una nuova lampadina te‐ nendola con un panno privo di pe‐
lucchi.
5. Rimontare il portalampada nel gruppo lampadina e riposizionare
la copertura del gruppo ottico.
6. Rimontare il gruppo ottico.

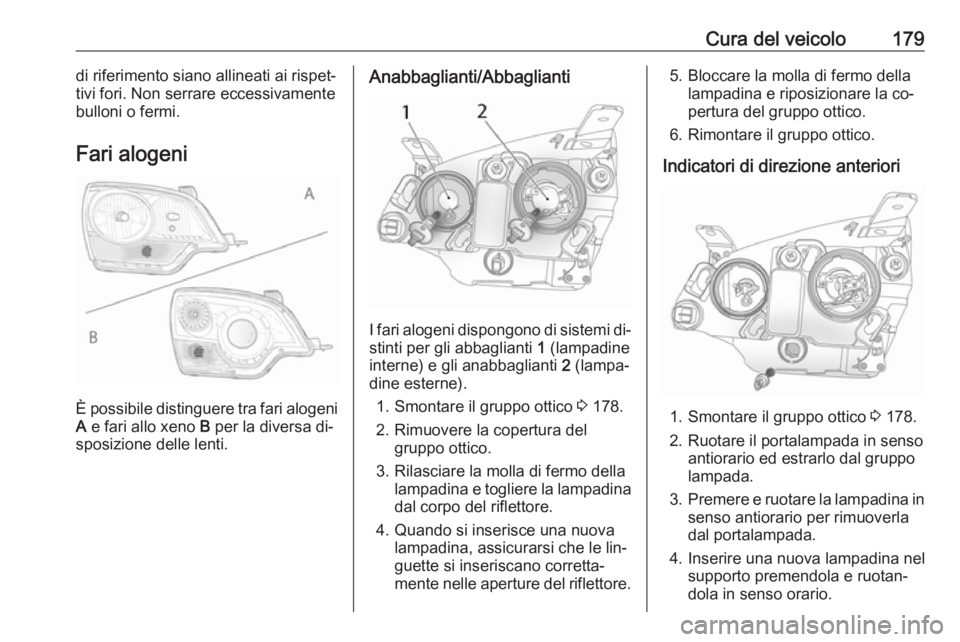

Fari allo xeno
È possibile distinguere tra fari allo
xeno B e fari alogeni A per la diversa
disposizione delle lenti.
Anabbaglianti/Abbaglianti9 Pericolo
I fari allo xeno funzionano con ten‐
sioni molto elevate. Non toccare.
Per la sostituzione delle lampa‐
dine, rivolgersi ad un'officina.
Indicatori di direzione anteriori
1. Smontare il gruppo ottico 3 178.
2. Ruotare il portalampada in senso antiorario ed estrarlo dal gruppo
lampada.

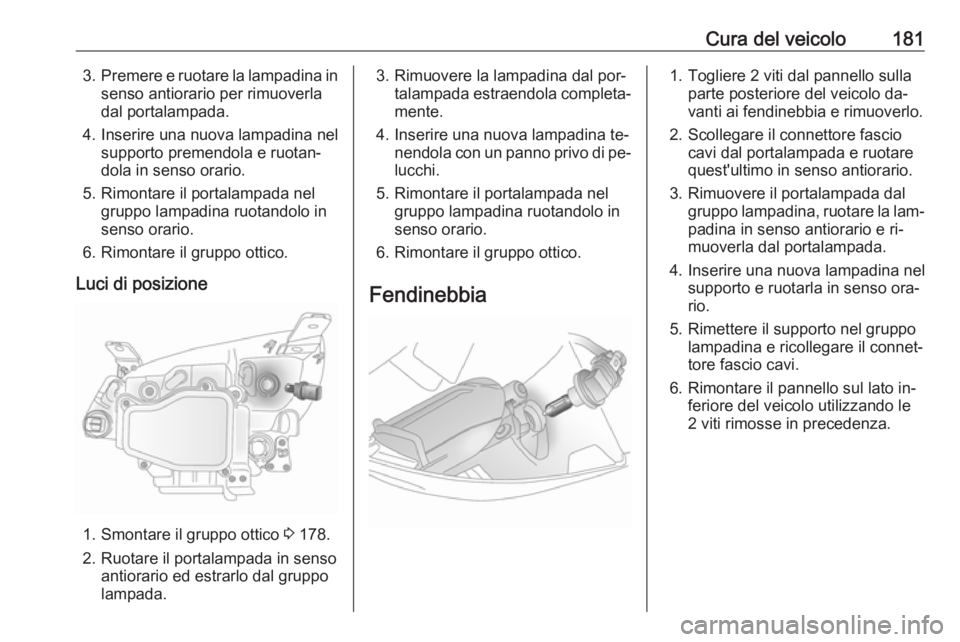

Cura del veicolo1813.Premere e ruotare la lampadina in
senso antiorario per rimuoverla
dal portalampada.
4. Inserire una nuova lampadina nel supporto premendola e ruotan‐
dola in senso orario.
5. Rimontare il portalampada nel gruppo lampadina ruotandolo in
senso orario.
6. Rimontare il gruppo ottico.
Luci di posizione
1. Smontare il gruppo ottico 3 178.
2. Ruotare il portalampada in senso antiorario ed estrarlo dal gruppo
lampada.
3. Rimuovere la lampadina dal por‐ talampada estraendola completa‐
mente.
4. Inserire una nuova lampadina te‐ nendola con un panno privo di pe‐
lucchi.
5. Rimontare il portalampada nel gruppo lampadina ruotandolo in
senso orario.
6. Rimontare il gruppo ottico.
Fendinebbia1. Togliere 2 viti dal pannello sulla parte posteriore del veicolo da‐
vanti ai fendinebbia e rimuoverlo.
2. Scollegare il connettore fascio cavi dal portalampada e ruotare
quest'ultimo in senso antiorario.
3. Rimuovere il portalampada dal gruppo lampadina, ruotare la lam‐
padina in senso antiorario e ri‐
muoverla dal portalampada.
4. Inserire una nuova lampadina nel supporto e ruotarla in senso ora‐
rio.
5. Rimettere il supporto nel gruppo lampadina e ricollegare il connet‐tore fascio cavi.
6. Rimontare il pannello sul lato in‐ feriore del veicolo utilizzando le
2 viti rimosse in precedenza.

182Cura del veicoloLuci posterioriLuci freni posteriori, luci
posteriori, indicatori di direzione,
luci di retromarcia e retronebbia
1. Aprire il portellone e rimuovere 2 viti e il gruppo lampadina.
2. Rimuovere il portalampada ruo‐ tandolo in senso antiorario.
3. Rimuovere la lampadina dal por‐ talampada premendo la lampa‐
dina e ruotandola in senso antio‐
rario.
4. Inserire la nuova lampadina nel portalampada.
5. Rimontare il portalampada nelgruppo lampadina. Ruotare il por‐
talampada in senso orario e assi‐
curarsi che sia fissato corretta‐
mente.
6. Sostituire il gruppo lampadina in‐ serendo le rispettive alette nelle
aperture corrispondenti.
7. Riposizionare le 2 viti smontate in
precedenza e chiudere il portel‐
lone posteriore.
Indicatori di direzione
laterali
1. Utilizzando un cacciavite adatto, fare leva sul gruppo della lampa‐
dina staccandola dall'aletta.
2. Ruotare il portalampada in senso antiorario.
3. Rimuovere la lampadina dal gruppo estraendola dal supporto.
4. Inserire la nuova lampadina nel supporto inserendola e ruotando il
supporto in senso orario.
5. Inserire di nuovo il gruppo lampa‐
dina nell'apertura.

Cura del veicolo183Terza luce di arresto
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

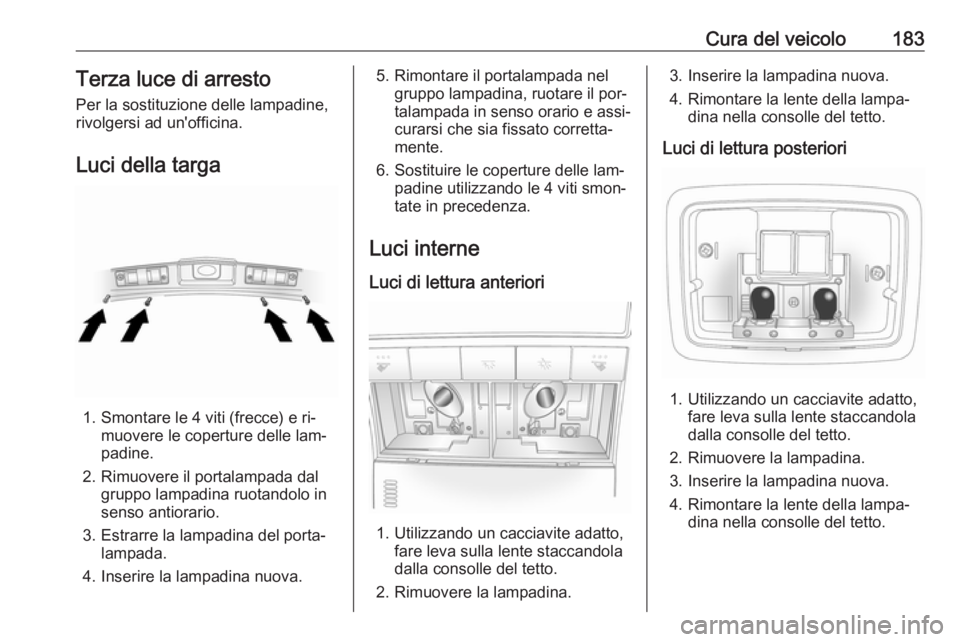

Luci della targa
1. Smontare le 4 viti (frecce) e ri‐ muovere le coperture delle lam‐
padine.
2. Rimuovere il portalampada dal gruppo lampadina ruotandolo in
senso antiorario.
3. Estrarre la lampadina del porta‐ lampada.
4. Inserire la lampadina nuova.
5. Rimontare il portalampada nel gruppo lampadina, ruotare il por‐
talampada in senso orario e assi‐ curarsi che sia fissato corretta‐
mente.
6. Sostituire le coperture delle lam‐ padine utilizzando le 4 viti smon‐
tate in precedenza.
Luci interne
Luci di lettura anteriori
1. Utilizzando un cacciavite adatto, fare leva sulla lente staccandola
dalla consolle del tetto.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente della lampa‐ dina nella consolle del tetto.
Luci di lettura posteriori
1. Utilizzando un cacciavite adatto, fare leva sulla lente staccandola
dalla consolle del tetto.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente della lampa‐ dina nella consolle del tetto.

184Cura del veicoloLuce del vano di carico
1. Utilizzando un cacciavite adatto,rimuovere la lente dal gruppo lam‐
padina.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lente sul gruppo lampadina.
Luce del vano portaoggetti
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili Installare esclusivamente fusibili conle stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono due sca‐
tole portafusibili:
● nel vano motore, vicino al serba‐ toio del liquido refrigerante,
● nel quadro strumenti, sul lato si‐ nistro del vano piedi del sedile del
passeggero anteriore, oppure,
nei veicoli con guida a destra, sul lato sinistro del vano piedi del
conducente.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐ rire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da di‐
versi fusibili. Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.

Cura del veicolo185Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐
fusibili, consultare la relativa eti‐
chetta.
Si consiglia di avere un set completo
di fusibili di ricambio. I fusibili di ri‐
cambio si possono riporre nella sca‐
tola portafusibili del vano motore.

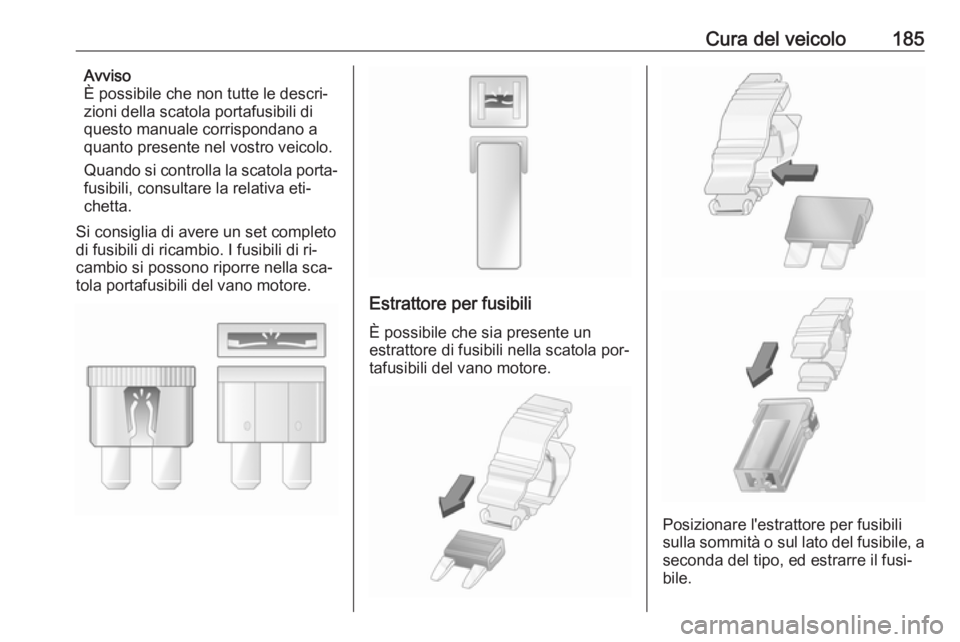

Estrattore per fusibili
È possibile che sia presente un
estrattore di fusibili nella scatola por‐
tafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

186Cura del veicoloScatola portafusibili nelvano motore
La scatola portafusibili si trova vicino
al serbatoio del liquido refrigerante
nel vano motore.
Per aprire, sbloccare la copertura e
inclinarla verso l'alto.

Cura del veicolo187

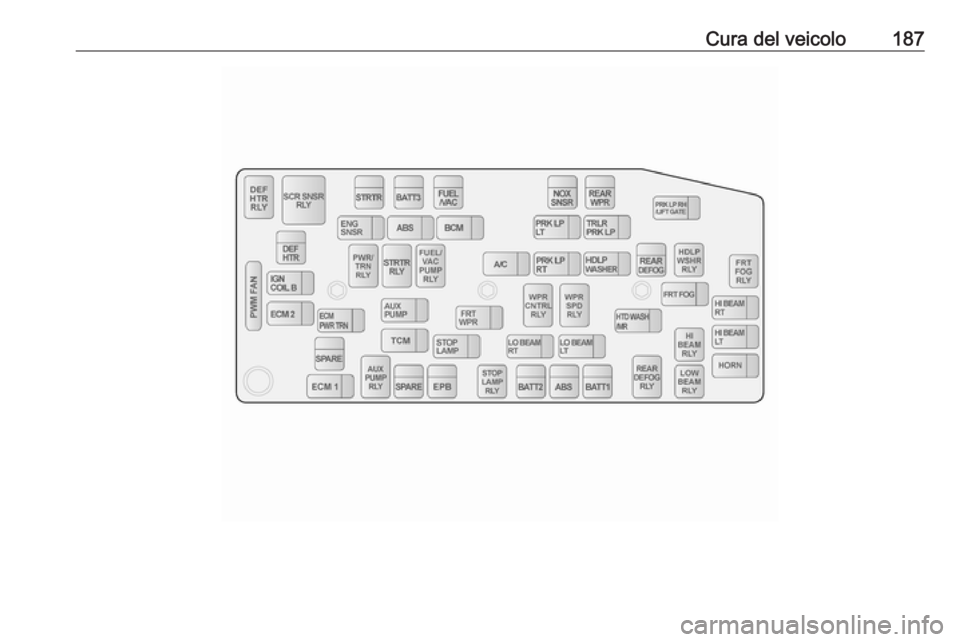

188Cura del veicoloFusibileCircuitoABSSistema di frenata
antibloccaggio
(ABS)A/CClimatizzatore,
sistema di clima‐
tizzazioneAUX PUMPPompa ausiliariaBATT1Scatola portafusi‐
bili nel quadro
strumentiBATT2Scatola portafusi‐
bili nel quadro
strumentiBATT3Scatola portafusi‐
bili nel quadro
strumentiBCMCentralina della
carrozzeriaDEF HTRRiscaldatore
liquido scarico
dieselFusibileCircuitoECM1Centralina del
motoreECM2Centralina del
motoreECM PWR TRNCentralina del
motore, organi di
trasmissioneENG SNSRSensori del
motoreEPBFreno di staziona‐
mento elettricoFRT FOGFendinebbiaFRT WPRTergicristallo
anterioreFUEL/VACPompa di alimen‐
tazione del carbu‐
rante, pompa del
vuotoHDLP WASHERLavafariHI BEAM LTAbbaglianti (lato
sinistro)FusibileCircuitoHI BEAM RTAbbaglianti (lato
destro)HORNAvvisatore
acusticoHTD WASH/MIRLiquido di
lavaggio riscal‐
dato, specchietti
retrovisori esterniIGN COIL BBobina di accen‐
sioneLO BEAM LTAnabbaglianti
(lato sinistro)LO BEAM RTAnabbaglianti
(lato destro)NOX SNSRSensore NOXPRK LP LTLuce di
parcheggio (sini‐
stra)PRK LP RT/LIFT
GATELuce di
parcheggio
(destra), portel‐
lone posteriore
