Guida e funzionamento139Gas di scarico9Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano nel‐ l'abitacolo, aprire i finestrini. Rivol‐
gersi ad un'officina per eliminare la
causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.
Spia MIL 3 91.
Filtro antiparticolato Il filtro antiparticolato previsto per le
motorizzazioni diesel separa le peri‐
colose particelle di fuliggine dal gas di
scarico. Il sistema è corredato di una
funzione autopulente che si attiva au‐ tomaticamente durante la marcia
senza ulteriori notifiche.
Il filtro viene pulito periodicamente
bruciando ad alta temperatura le par‐ ticelle di fuliggine. Questo processoavviene automaticamente in determi‐
nate condizioni preimpostate e può ri‐
chiedere più di 15 minuti. La funzione
di Autostop non è disponibile e il con‐ sumo di carburante può essere più
elevato durante questo periodo. L'e‐
missione di odori e fumo nel corso di
tale procedimento è un fenomeno
normale.
In determinate situazioni, come ad
esempio percorrendo distanze brevi, il sistema non è in grado di comple‐
tare la funzione autopulente.
Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, la situazione viene segnalata dall'indi‐
catore di controllo % 3 95.
% si illumina, accompagnata da un
segnale acustico, quando il filtro anti‐
particolato diesel è pieno. Avviare il
processo di pulizia prima possibile.
% lampeggia quando il filtro antipar‐
ticolato ha raggiunto il massimo livello
di riempimento. Avviare immediata‐
mente il processo di pulizia per evi‐
tare danni al motore. Un segnale acu‐
stico viene emesso ogni 3 minuti fino
a quando il processo di pulizia è com‐ pletato.
Processo di pulizia Per attivare il processo di pulizia, con‐tinuare a guidare e tenere il regime di
giri del motore sopra i 2000 giri/min.
Se necessario, passare a una marcia inferiore. Ha quindi inizio la pulizia del
filtro antiparticolato.
Se anche la spia Z si accende nel
quadro strumenti mentre il motore è
acceso, potrebbe significare che c'è
un guasto nel filtro antiparticolato

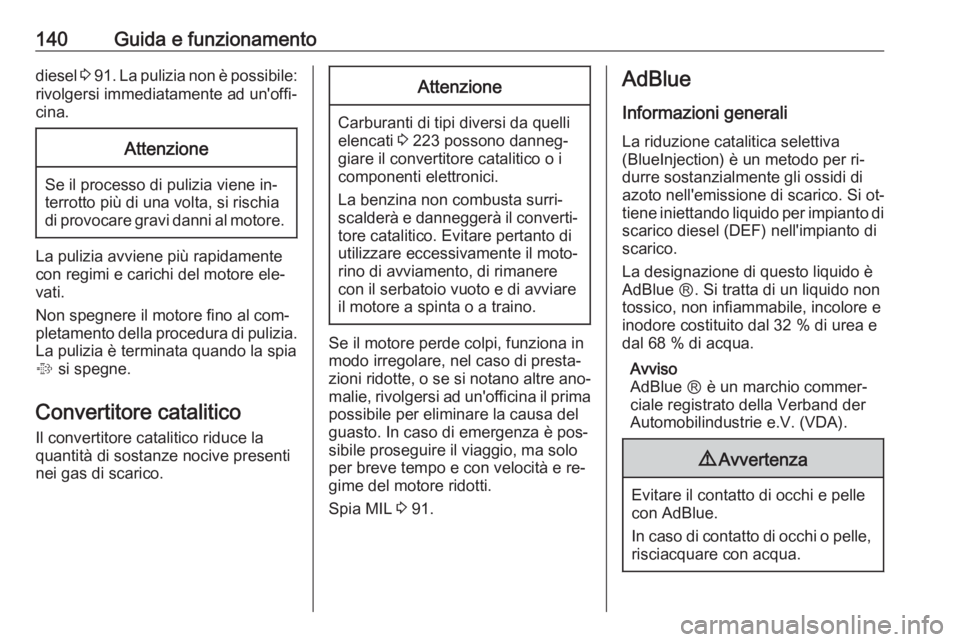

140Guida e funzionamentodiesel 3 91 . La pulizia non è possibile:
rivolgersi immediatamente ad un'offi‐
cina.Attenzione
Se il processo di pulizia viene in‐
terrotto più di una volta, si rischia
di provocare gravi danni al motore.
La pulizia avviene più rapidamente
con regimi e carichi del motore ele‐
vati.
Non spegnere il motore fino al com‐
pletamento della procedura di pulizia.
La pulizia è terminata quando la spia % si spegne.
Convertitore catalitico Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.
Attenzione
Carburanti di tipi diversi da quelli
elencati 3 223 possono danneg‐
giare il convertitore catalitico o i
componenti elettronici.
La benzina non combusta surri‐
scalderà e danneggerà il converti‐ tore catalitico. Evitare pertanto di
utilizzare eccessivamente il moto‐
rino di avviamento, di rimanere
con il serbatoio vuoto e di avviare
il motore a spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre ano‐ malie, rivolgersi ad un'officina il prima
possibile per eliminare la causa del
guasto. In caso di emergenza è pos‐
sibile proseguire il viaggio, ma solo
per breve tempo e con velocità e re‐
gime del motore ridotti.
Spia MIL 3 91.
AdBlue
Informazioni generali La riduzione catalitica selettiva
(BlueInjection) è un metodo per ri‐
durre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si ot‐
tiene iniettando liquido per impianto di
scarico diesel (DEF) nell'impianto di
scarico.
La designazione di questo liquido è
AdBlue Ⓡ. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.
Avviso
AdBlue Ⓡ è un marchio commer‐
ciale registrato della Verband der
Automobilindustrie e.V. (VDA).9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.

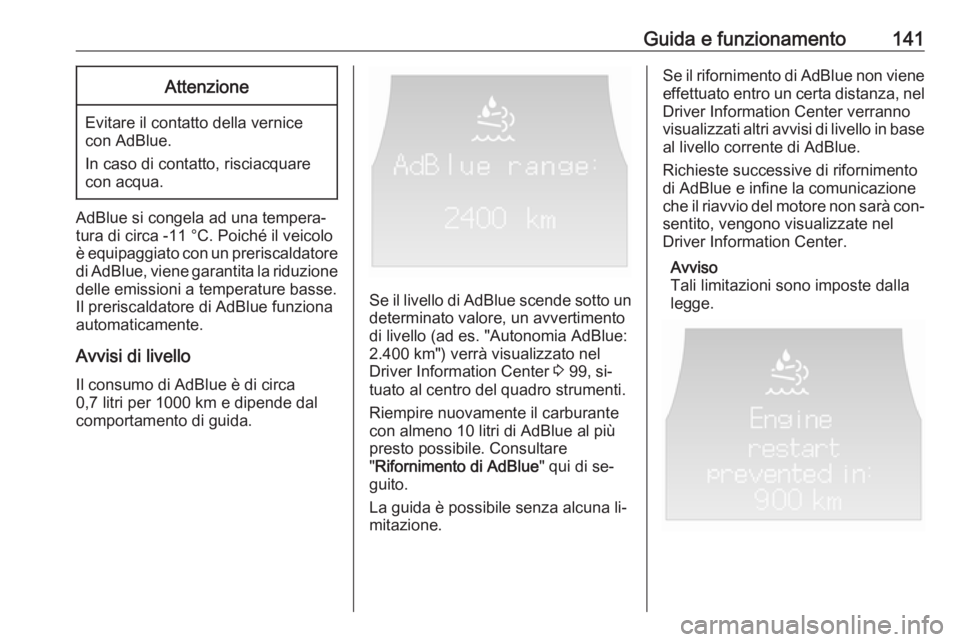

Guida e funzionamento141Attenzione
Evitare il contatto della vernicecon AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Avvisi di livello Il consumo di AdBlue è di circa
0,7 litri per 1000 km e dipende dal
comportamento di guida.
Se il livello di AdBlue scende sotto un determinato valore, un avvertimento
di livello (ad es. "Autonomia AdBlue:
2.400 km") verrà visualizzato nel
Driver Information Center 3 99, si‐
tuato al centro del quadro strumenti.
Riempire nuovamente il carburante
con almeno 10 litri di AdBlue al più
presto possibile. Consultare
" Rifornimento di AdBlue " qui di se‐
guito.
La guida è possibile senza alcuna li‐
mitazione.
Se il rifornimento di AdBlue non viene
effettuato entro un certa distanza, nel Driver Information Center verranno
visualizzati altri avvisi di livello in base al livello corrente di AdBlue.
Richieste successive di rifornimento
di AdBlue e infine la comunicazione
che il riavvio del motore non sarà con‐
sentito, vengono visualizzate nel
Driver Information Center.
Avviso
Tali limitazioni sono imposte dalla
legge.

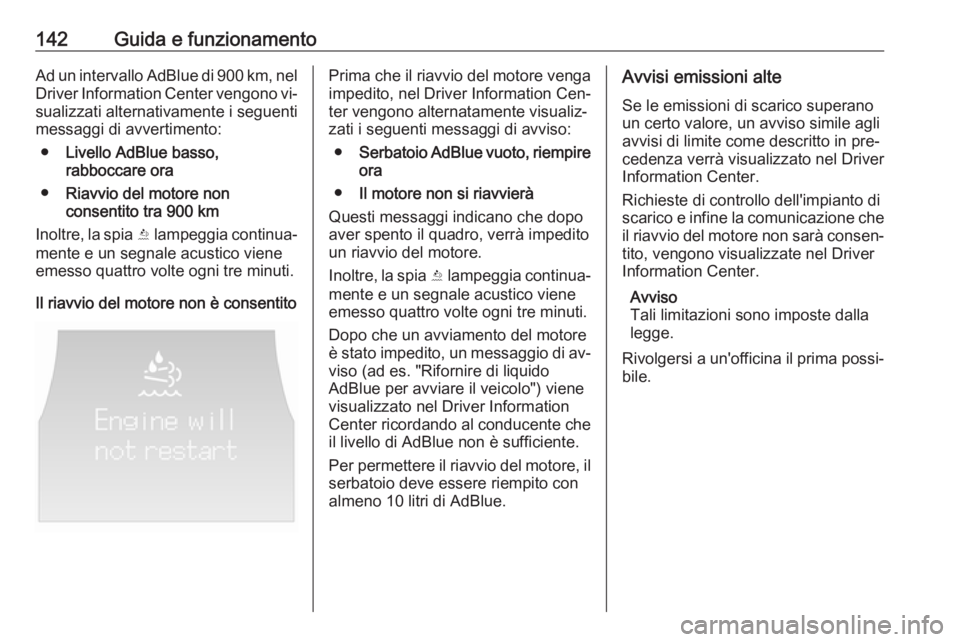

142Guida e funzionamentoAd un intervallo AdBlue di 900 km, nel
Driver Information Center vengono vi‐ sualizzati alternativamente i seguenti
messaggi di avvertimento:
● Livello AdBlue basso,
rabboccare ora
● Riavvio del motore non
consentito tra 900 km
Inoltre, la spia Y lampeggia continua‐
mente e un segnale acustico viene emesso quattro volte ogni tre minuti.
Il riavvio del motore non è consentitoPrima che il riavvio del motore venga
impedito, nel Driver Information Cen‐
ter vengono alternatamente visualiz‐
zati i seguenti messaggi di avviso:
● Serbatoio AdBlue vuoto, riempire
ora
● Il motore non si riavvierà
Questi messaggi indicano che dopo
aver spento il quadro, verrà impedito
un riavvio del motore.
Inoltre, la spia Y lampeggia continua‐
mente e un segnale acustico viene
emesso quattro volte ogni tre minuti.
Dopo che un avviamento del motore
è stato impedito, un messaggio di av‐ viso (ad es. "Rifornire di liquido
AdBlue per avviare il veicolo") viene
visualizzato nel Driver Information
Center ricordando al conducente che
il livello di AdBlue non è sufficiente.
Per permettere il riavvio del motore, il serbatoio deve essere riempito con
almeno 10 litri di AdBlue.Avvisi emissioni alte
Se le emissioni di scarico superano un certo valore, un avviso simile agli
avvisi di limite come descritto in pre‐ cedenza verrà visualizzato nel DriverInformation Center.
Richieste di controllo dell'impianto di
scarico e infine la comunicazione che il riavvio del motore non sarà consen‐
tito, vengono visualizzate nel Driver
Information Center.
Avviso
Tali limitazioni sono imposte dalla legge.
Rivolgersi a un'officina il prima possi‐
bile.

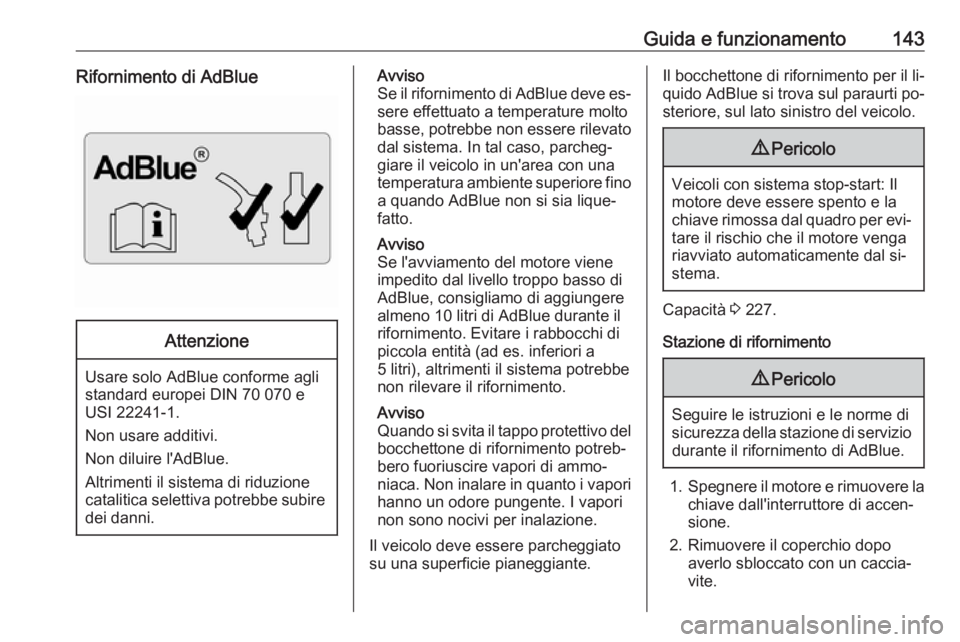

Guida e funzionamento143Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire
dei danni.
Avviso
Se il rifornimento di AdBlue deve es‐ sere effettuato a temperature molto
basse, potrebbe non essere rilevato
dal sistema. In tal caso, parcheg‐
giare il veicolo in un'area con una
temperatura ambiente superiore fino
a quando AdBlue non si sia lique‐
fatto.
Avviso
Se l'avviamento del motore viene
impedito dal livello troppo basso di
AdBlue, consigliamo di aggiungere
almeno 10 litri di AdBlue durante il
rifornimento. Evitare i rabbocchi di piccola entità (ad es. inferiori a
5 litri), altrimenti il sistema potrebbe
non rilevare il rifornimento.
Avviso
Quando si svita il tappo protettivo del bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori
hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.Il bocchettone di rifornimento per il li‐
quido AdBlue si trova sul paraurti po‐
steriore, sul lato sinistro del veicolo.9 Pericolo
Veicoli con sistema stop-start: Il
motore deve essere spento e la chiave rimossa dal quadro per evi‐
tare il rischio che il motore venga
riavviato automaticamente dal si‐
stema.
Capacità 3 227.
Stazione di rifornimento
9 Pericolo
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento di AdBlue.
1. Spegnere il motore e rimuovere la
chiave dall'interruttore di accen‐
sione.
2. Rimuovere il coperchio dopo averlo sbloccato con un caccia‐vite.

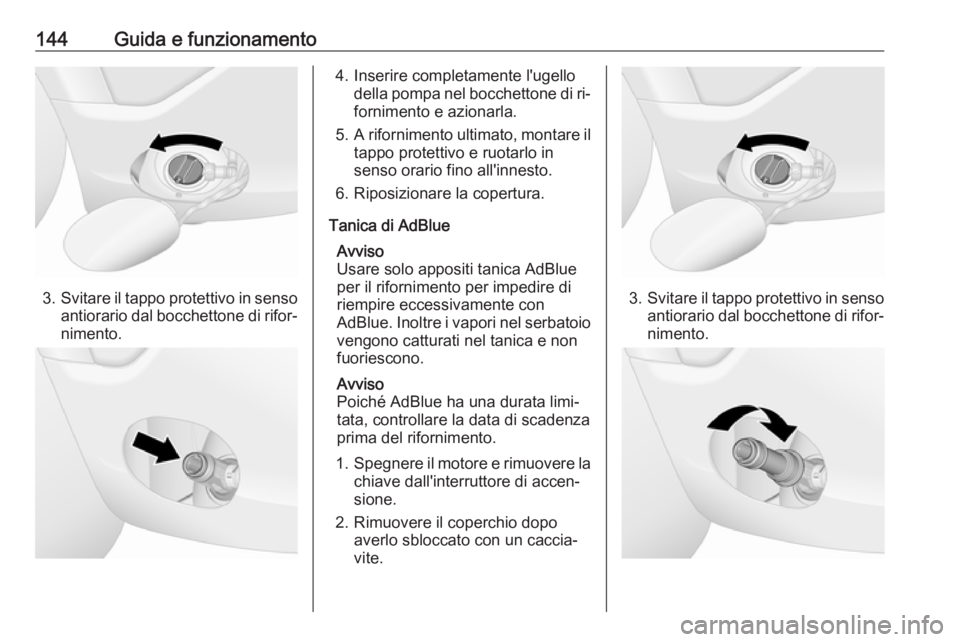

144Guida e funzionamento
3.Svitare il tappo protettivo in senso
antiorario dal bocchettone di rifor‐ nimento.
4. Inserire completamente l'ugello della pompa nel bocchettone di ri‐
fornimento e azionarla.
5. A rifornimento ultimato, montare il
tappo protettivo e ruotarlo in
senso orario fino all'innesto.
6. Riposizionare la copertura.
Tanica di AdBlue Avviso
Usare solo appositi tanica AdBlue per il rifornimento per impedire di
riempire eccessivamente con
AdBlue. Inoltre i vapori nel serbatoio
vengono catturati nel tanica e non
fuoriescono.
Avviso
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
1. Spegnere il motore e rimuovere la
chiave dall'interruttore di accen‐
sione.
2. Rimuovere il coperchio dopo averlo sbloccato con un caccia‐
vite.
3. Svitare il tappo protettivo in senso
antiorario dal bocchettone di rifor‐ nimento.

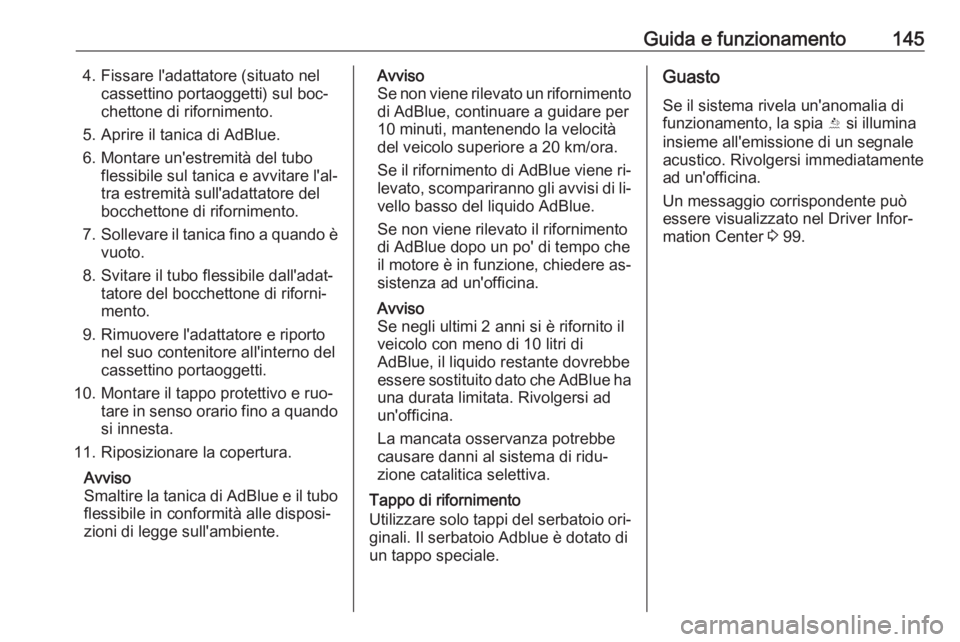

Guida e funzionamento1454. Fissare l'adattatore (situato nelcassettino portaoggetti) sul boc‐
chettone di rifornimento.
5. Aprire il tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sul tanica e avvitare l'al‐
tra estremità sull'adattatore del
bocchettone di rifornimento.
7. Sollevare il tanica fino a quando è
vuoto.
8. Svitare il tubo flessibile dall'adat‐ tatore del bocchettone di riforni‐
mento.
9. Rimuovere l'adattatore e riporto nel suo contenitore all'interno delcassettino portaoggetti.
10. Montare il tappo protettivo e ruo‐ tare in senso orario fino a quandosi innesta.
11. Riposizionare la copertura.
Avviso
Smaltire la tanica di AdBlue e il tubo flessibile in conformità alle disposi‐
zioni di legge sull'ambiente.Avviso
Se non viene rilevato un rifornimento di AdBlue, continuare a guidare per
10 minuti, mantenendo la velocità del veicolo superiore a 20 km/ora.
Se il rifornimento di AdBlue viene ri‐
levato, scompariranno gli avvisi di li‐
vello basso del liquido AdBlue.
Se non viene rilevato il rifornimento
di AdBlue dopo un po' di tempo che
il motore è in funzione, chiedere as‐
sistenza ad un'officina.
Avviso
Se negli ultimi 2 anni si è rifornito il
veicolo con meno di 10 litri di
AdBlue, il liquido restante dovrebbe essere sostituito dato che AdBlue ha una durata limitata. Rivolgersi ad
un'officina.
La mancata osservanza potrebbe
causare danni al sistema di ridu‐
zione catalitica selettiva.
Tappo di rifornimento
Utilizzare solo tappi del serbatoio ori‐
ginali. Il serbatoio Adblue è dotato di
un tappo speciale.Guasto
Se il sistema rivela un'anomalia di
funzionamento, la spia Y si illumina
insieme all'emissione di un segnale
acustico. Rivolgersi immediatamente
ad un'officina.
Un messaggio corrispondente può
essere visualizzato nel Driver Infor‐
mation Center 3 99.

146Guida e funzionamentoCambio automaticoIl cambio automatico permette di im‐
postare il cambio marce in automatico (modalità automatica) o in manuale
(modalità manuale).
Display del cambioIl display del cambio viene visualiz‐
zato nel Driver Information Center
3 99 , situato al centro del quadro stru‐
menti.
Il display del cambio visualizza la mo‐
dalità o la marcia selezionata.
P:parcheggioR:retromarciaN:folleD:posizione Drive (modalità auto‐ matica)1-6:marcia selezionata in modalità
manuale
Leva del cambio
P:posizione di parcheggio, le ruote sono bloccate, inserire solo a vei‐
colo fermo e con il freno elettrico di stazionamento azionatoR:retromarcia, innestare solo a vei‐
colo fermoN:minimo o folleD:posizione Drive (modalità auto‐ matica con tutte le marce)
La leva del cambio è bloccata in po‐
sizione P e N e può essere spostata
solo quando l'accensione è inserita e il pedale del freno è premuto.
Per portare la leva del cambio in po‐
sizione P o R, premere il pulsante di
rilascio.
Non inserire mai P o R con il veicolo
in movimento.
Il motore può essere avviato solo con la leva in posizione P o N. Premere il
pedale del freno o applicare il freno
elettrico di stazionamento prima di
partire.
Non accelerare mentre si innesta una
marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è inserita una marcia, rila‐
sciando il pedale del freno il veicolo inizia ad avanzare lentamente.

Guida e funzionamento147Freno motore
Per utilizzare l'effetto frenante del mo‐ tore, quando si viaggia in discesa se‐
lezionare per tempo una marcia più
bassa (vedere Modalità manuale).
Utilizzare l'effetto frenante del motore
piuttosto che il pedale del freno
quando si guida in discesa: la vita
utile dei freni aumenterà.
Disimpegno della vettura
Il disimpegno del veicolo è consentito
solo se il veicolo è bloccato nell'ac‐
qua, nella sabbia, nel fango, nella
neve o in un fossato. Spostare ripe‐
tutamente la leva del cambio tra D e
R mentre si applica una leggera pres‐
sione sul pedale dell'acceleratore con
una marcia inserita. Non mandare su
di giri il motore ed evitare accelera‐
zioni repentine.
Se non è possibile sbloccare il veicolo dopo manovre ripetute, può essere
necessario trainare il veicolo 3 211.Parcheggio
Azionare il freno elettrico di staziona‐
mento e portare la leva del cambio in
posizione P.
La chiave di accensione può essere
rimossa solo quando la leva del cam‐
bio è in posizione P.
Modalità Sport Le sospensioni e lo sterzo diventano
più diretti e offrono un contatto mi‐
gliore con la superficie stradale. Il mo‐ tore reagisce più rapidamente ai mo‐
vimenti dell'acceleratore. Anche il
cambio marcia automatico diventa
più reattivo.
La modalità Sport può ridurre il rispar‐
mio di carburante del veicolo. Utiliz‐
zare la modalità normale ogni volta
possibile.
Avviso
La modalità Sport potrebbe non es‐ sere disponibile se il livello di carica
della batteria del veicolo è troppo
basso.Attivazione
Premere SPORT per inserire la mo‐
dalità Sport.

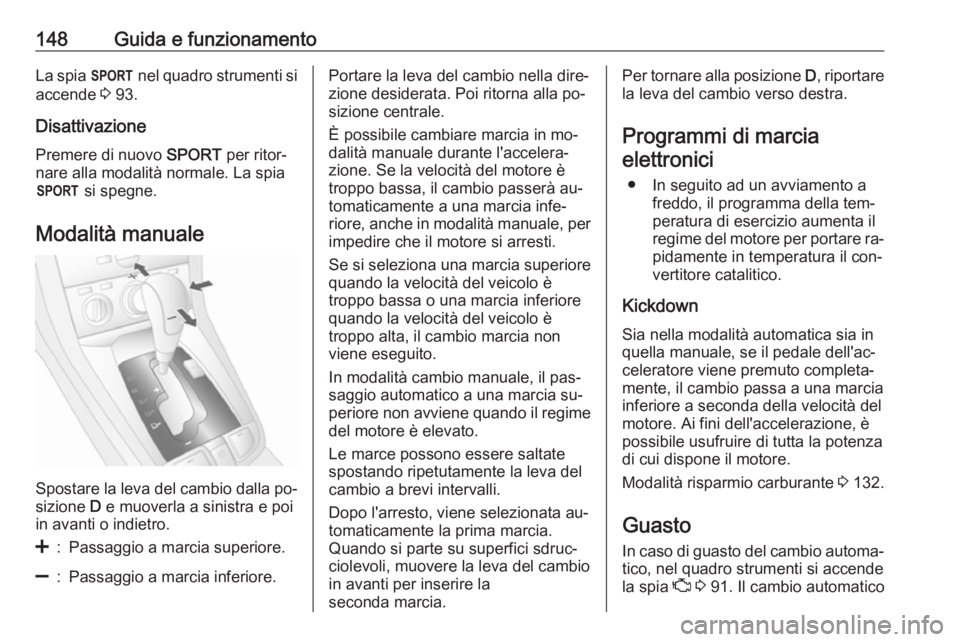

148Guida e funzionamentoLa spia S nel quadro strumenti si
accende 3 93.
Disattivazione Premere di nuovo SPORT per ritor‐
nare alla modalità normale. La spia
S si spegne.
Modalità manuale
Spostare la leva del cambio dalla po‐ sizione D e muoverla a sinistra e poi
in avanti o indietro.
<:Passaggio a marcia superiore.]:Passaggio a marcia inferiore.Portare la leva del cambio nella dire‐
zione desiderata. Poi ritorna alla po‐ sizione centrale.
È possibile cambiare marcia in mo‐ dalità manuale durante l'accelera‐
zione. Se la velocità del motore è
troppo bassa, il cambio passerà au‐
tomaticamente a una marcia infe‐
riore, anche in modalità manuale, per
impedire che il motore si arresti.
Se si seleziona una marcia superiore quando la velocità del veicolo è
troppo bassa o una marcia inferiore
quando la velocità del veicolo è
troppo alta, il cambio marcia non
viene eseguito.
In modalità cambio manuale, il pas‐
saggio automatico a una marcia su‐
periore non avviene quando il regime
del motore è elevato.
Le marce possono essere saltate spostando ripetutamente la leva delcambio a brevi intervalli.
Dopo l'arresto, viene selezionata au‐
tomaticamente la prima marcia.
Quando si parte su superfici sdruc‐
ciolevoli, muovere la leva del cambio
in avanti per inserire la
seconda marcia.Per tornare alla posizione D, riportare
la leva del cambio verso destra.
Programmi di marcia elettronici
● In seguito ad un avviamento a freddo, il programma della tem‐
peratura di esercizio aumenta il
regime del motore per portare ra‐
pidamente in temperatura il con‐
vertitore catalitico.
Kickdown Sia nella modalità automatica sia in
quella manuale, se il pedale dell'ac‐ celeratore viene premuto completa‐
mente, il cambio passa a una marcia
inferiore a seconda della velocità del
motore. Ai fini dell'accelerazione, è
possibile usufruire di tutta la potenza di cui dispone il motore.
Modalità risparmio carburante 3 132.
Guasto
In caso di guasto del cambio automa‐ tico, nel quadro strumenti si accende
la spia Z 3 91. Il cambio automatico
