OPEL ANTARA 2016.5 Uporabniški priročnik

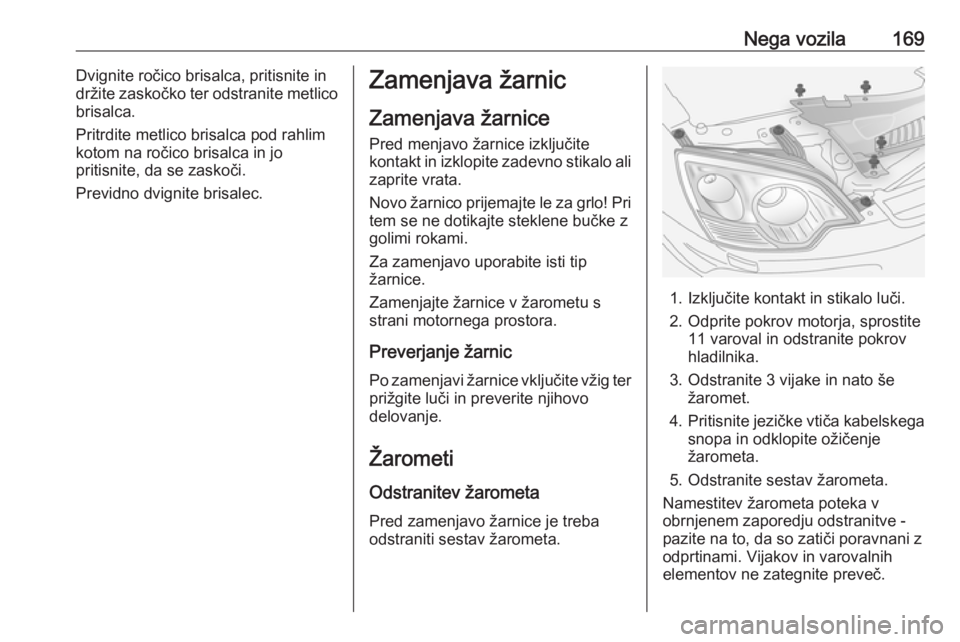

Nega vozila169Dvignite ročico brisalca, pritisnite in
držite zaskočko ter odstranite metlico
brisalca.
Pritrdite metlico brisalca pod rahlim
kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Previdno dvignite brisalec.Zamenjava žarnic
Zamenjava žarnice
Pred menjavo žarnice izključite
kontakt in izklopite zadevno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo! Pri tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnic Po zamenjavi žarnice vključite vžig terprižgite luči in preverite njihovo
delovanje.
Žarometi
Odstranitev žarometa
Pred zamenjavo žarnice je treba
odstraniti sestav žarometa.
1. Izključite kontakt in stikalo luči.
2. Odprite pokrov motorja, sprostite 11 varoval in odstranite pokrov
hladilnika.
3. Odstranite 3 vijake in nato še žaromet.
4. Pritisnite jezičke vtiča kabelskega
snopa in odklopite ožičenje
žarometa.
5. Odstranite sestav žarometa.
Namestitev žarometa poteka v
obrnjenem zaporedju odstranitve -
pazite na to, da so zatiči poravnani z
odprtinami. Vijakov in varovalnih
elementov ne zategnite preveč.

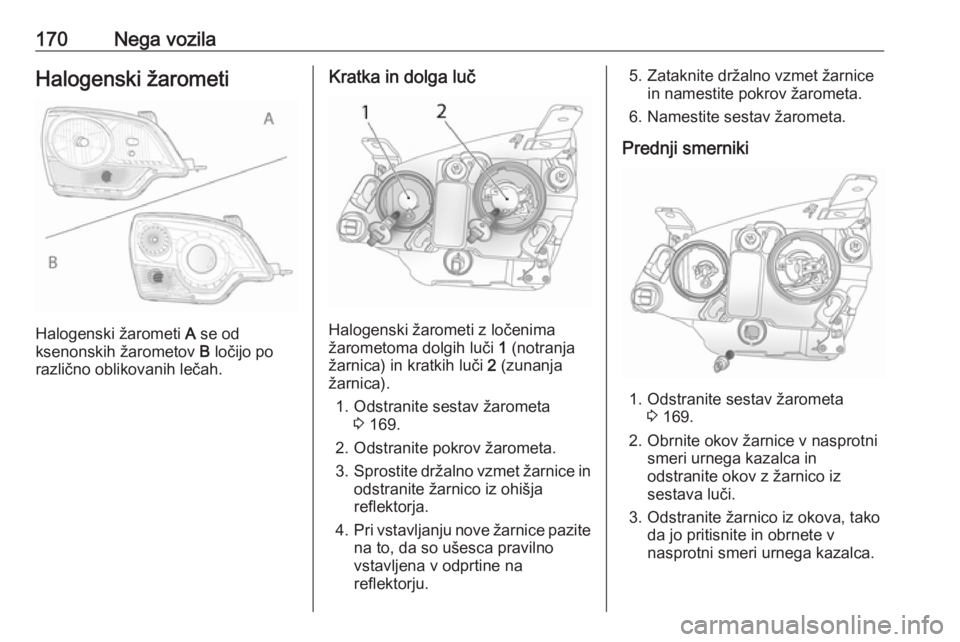

170Nega vozilaHalogenski žarometi
Halogenski žarometi A se od
ksenonskih žarometov B ločijo po
različno oblikovanih lečah.
Kratka in dolga luč
Halogenski žarometi z ločenima
žarometoma dolgih luči 1 (notranja
žarnica) in kratkih luči 2 (zunanja
žarnica).
1. Odstranite sestav žarometa 3 169.
2. Odstranite pokrov žarometa.
3. Sprostite držalno vzmet žarnice in
odstranite žarnico iz ohišja
reflektorja.
4. Pri vstavljanju nove žarnice pazite
na to, da so ušesca pravilno
vstavljena v odprtine na
reflektorju.
5. Zataknite držalno vzmet žarnice in namestite pokrov žarometa.
6. Namestite sestav žarometa.
Prednji smerniki
1. Odstranite sestav žarometa 3 169.
2. Obrnite okov žarnice v nasprotni smeri urnega kazalca in
odstranite okov z žarnico iz
sestava luči.
3. Odstranite žarnico iz okova, tako da jo pritisnite in obrnete v
nasprotni smeri urnega kazalca.

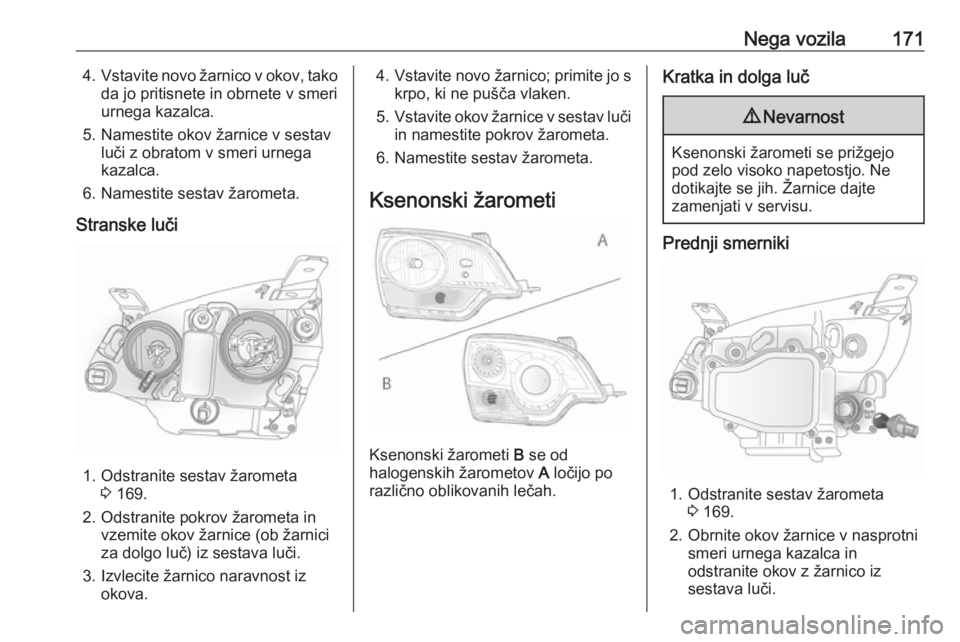

Nega vozila1714.Vstavite novo žarnico v okov, tako
da jo pritisnete in obrnete v smeri
urnega kazalca.
5. Namestite okov žarnice v sestav luči z obratom v smeri urnega
kazalca.
6. Namestite sestav žarometa.
Stranske luči
1. Odstranite sestav žarometa 3 169.
2. Odstranite pokrov žarometa in vzemite okov žarnice (ob žarnici
za dolgo luč) iz sestava luči.
3. Izvlecite žarnico naravnost iz okova.
4.Vstavite novo žarnico; primite jo s
krpo, ki ne pušča vlaken.
5. Vstavite okov žarnice v sestav luči
in namestite pokrov žarometa.
6. Namestite sestav žarometa.
Ksenonski žarometi
Ksenonski žarometi B
se od
halogenskih žarometov A ločijo po
različno oblikovanih lečah.
Kratka in dolga luč9 Nevarnost
Ksenonski žarometi se prižgejo
pod zelo visoko napetostjo. Ne
dotikajte se jih. Žarnice dajte
zamenjati v servisu.
Prednji smerniki
1. Odstranite sestav žarometa 3 169.
2. Obrnite okov žarnice v nasprotni smeri urnega kazalca in
odstranite okov z žarnico iz
sestava luči.

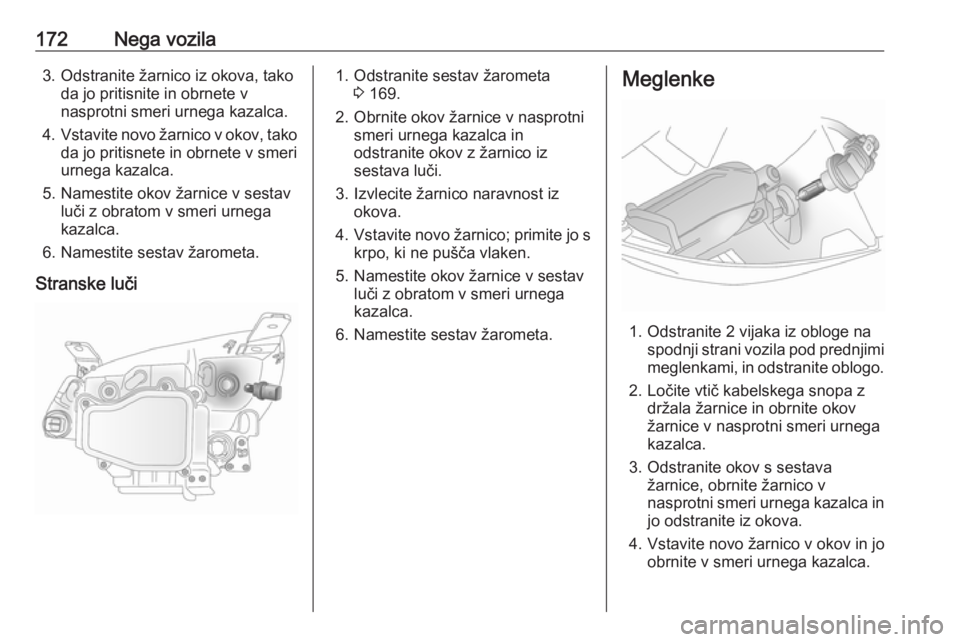

172Nega vozila3. Odstranite žarnico iz okova, takoda jo pritisnite in obrnete v
nasprotni smeri urnega kazalca.
4. Vstavite novo žarnico v okov, tako
da jo pritisnete in obrnete v smeri
urnega kazalca.
5. Namestite okov žarnice v sestav luči z obratom v smeri urnega
kazalca.
6. Namestite sestav žarometa.
Stranske luči1. Odstranite sestav žarometa 3 169.
2. Obrnite okov žarnice v nasprotni smeri urnega kazalca in
odstranite okov z žarnico iz
sestava luči.
3. Izvlecite žarnico naravnost iz okova.
4. Vstavite novo žarnico; primite jo s
krpo, ki ne pušča vlaken.
5. Namestite okov žarnice v sestav luči z obratom v smeri urnega
kazalca.
6. Namestite sestav žarometa.Meglenke
1. Odstranite 2 vijaka iz obloge na spodnji strani vozila pod prednjimimeglenkami, in odstranite oblogo.
2. Ločite vtič kabelskega snopa z držala žarnice in obrnite okov
žarnice v nasprotni smeri urnega
kazalca.
3. Odstranite okov s sestava žarnice, obrnite žarnico v
nasprotni smeri urnega kazalca in
jo odstranite iz okova.
4. Vstavite novo žarnico v okov in jo obrnite v smeri urnega kazalca.

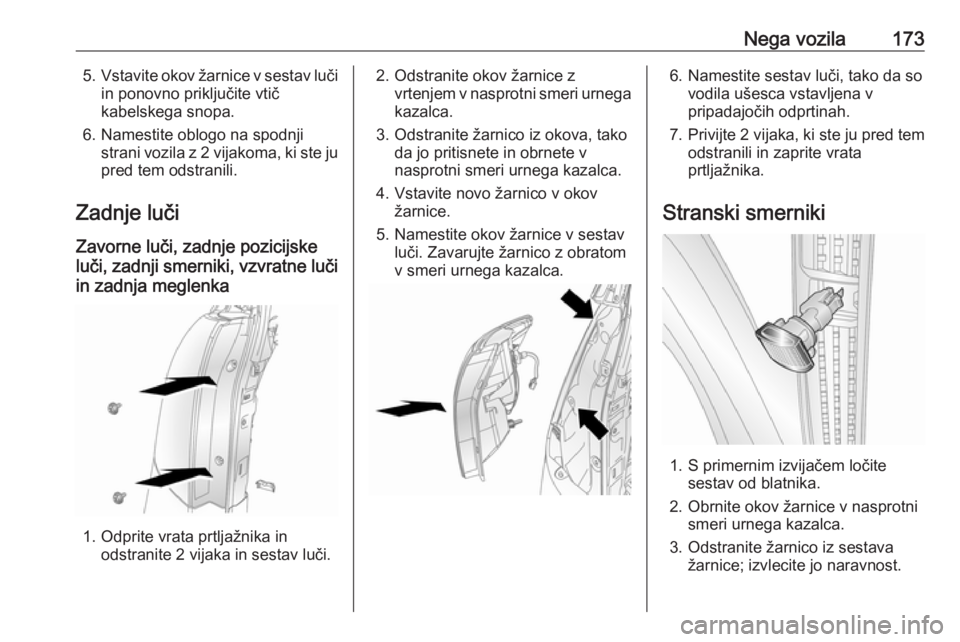

Nega vozila1735.Vstavite okov žarnice v sestav luči
in ponovno priključite vtič
kabelskega snopa.
6. Namestite oblogo na spodnji strani vozila z 2 vijakoma, ki ste jupred tem odstranili.
Zadnje luči
Zavorne luči, zadnje pozicijske
luči, zadnji smerniki, vzvratne luči
in zadnja meglenka
1. Odprite vrata prtljažnika in odstranite 2 vijaka in sestav luči.
2. Odstranite okov žarnice zvrtenjem v nasprotni smeri urnega
kazalca.
3. Odstranite žarnico iz okova, tako da jo pritisnete in obrnete vnasprotni smeri urnega kazalca.
4. Vstavite novo žarnico v okov žarnice.
5. Namestite okov žarnice v sestav luči. Zavarujte žarnico z obratom
v smeri urnega kazalca.6. Namestite sestav luči, tako da so vodila ušesca vstavljena v
pripadajočih odprtinah.
7. Privijte 2 vijaka , ki ste ju pred tem
odstranili in zaprite vrata
prtljažnika.
Stranski smerniki
1. S primernim izvijačem ločite sestav od blatnika.
2. Obrnite okov žarnice v nasprotni smeri urnega kazalca.
3. Odstranite žarnico iz sestava žarnice; izvlecite jo naravnost.

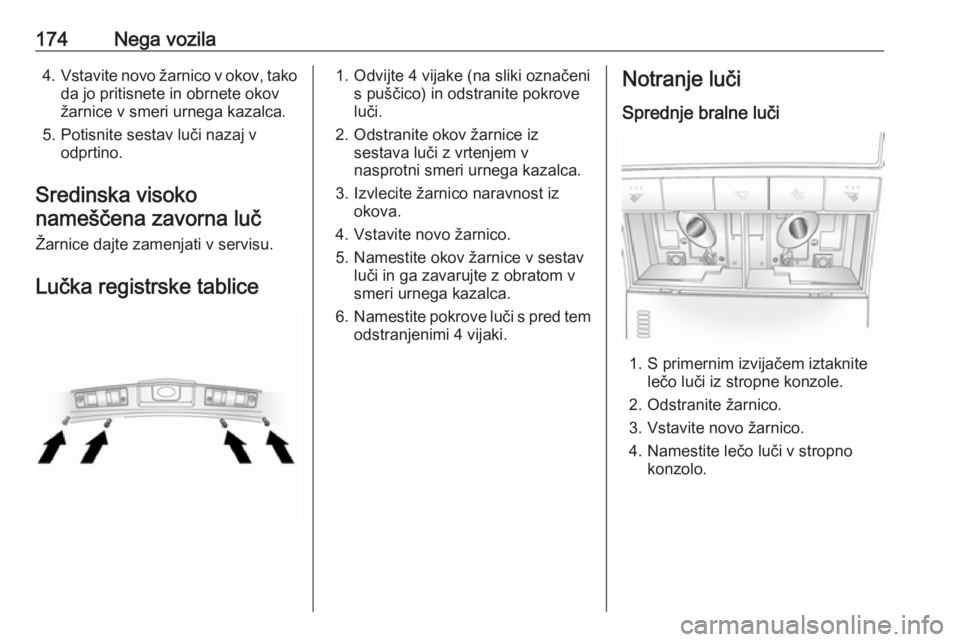

174Nega vozila4.Vstavite novo žarnico v okov, tako
da jo pritisnete in obrnete okov
žarnice v smeri urnega kazalca.
5. Potisnite sestav luči nazaj v odprtino.
Sredinska visoko nameščena zavorna luč
Žarnice dajte zamenjati v servisu.
Lučka registrske tablice1. Odvijte 4 vijake (na sliki označeni s puščico) in odstranite pokrove
luči.
2. Odstranite okov žarnice iz sestava luči z vrtenjem v
nasprotni smeri urnega kazalca.
3. Izvlecite žarnico naravnost iz okova.
4. Vstavite novo žarnico.
5. Namestite okov žarnice v sestav luči in ga zavarujte z obratom v
smeri urnega kazalca.
6. Namestite pokrove luči s pred tem
odstranjenimi 4 vijaki.Notranje luči
Sprednje bralne luči
1. S primernim izvijačem iztaknite lečo luči iz stropne konzole.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Namestite lečo luči v stropno konzolo.

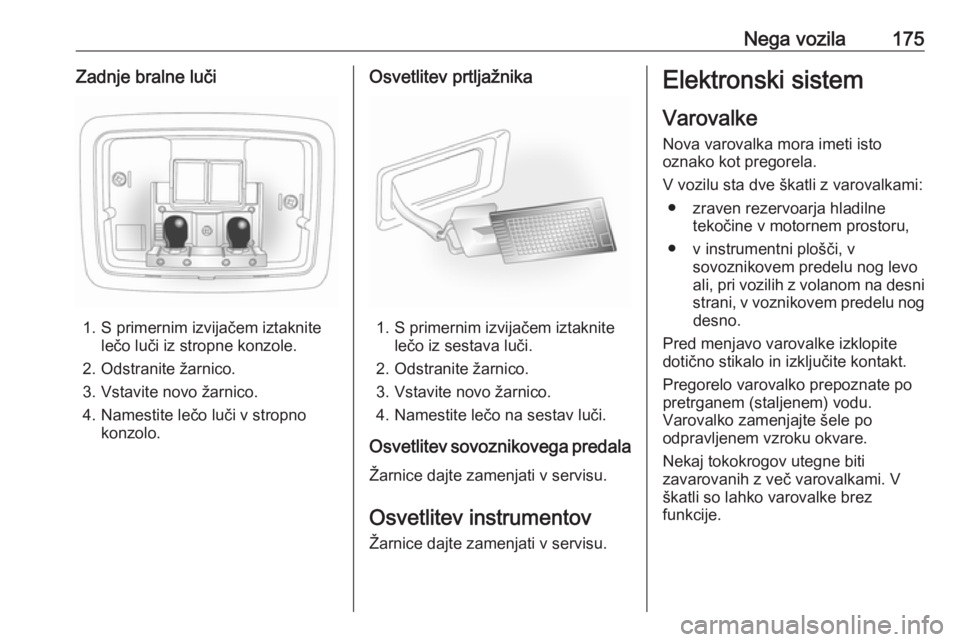

Nega vozila175Zadnje bralne luči
1. S primernim izvijačem iztaknitelečo luči iz stropne konzole.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Namestite lečo luči v stropno konzolo.
Osvetlitev prtljažnika
1. S primernim izvijačem iztaknitelečo iz sestava luči.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Namestite lečo na sestav luči.
Osvetlitev sovoznikovega predala
Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentovŽarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● zraven rezervoarja hladilne tekočine v motornem prostoru,
● v instrumentni plošči, v sovoznikovem predelu nog levo
ali, pri vozilih z volanom na desni
strani, v voznikovem predelu nog desno.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami. V
škatli so lahko varovalke brez
funkcije.

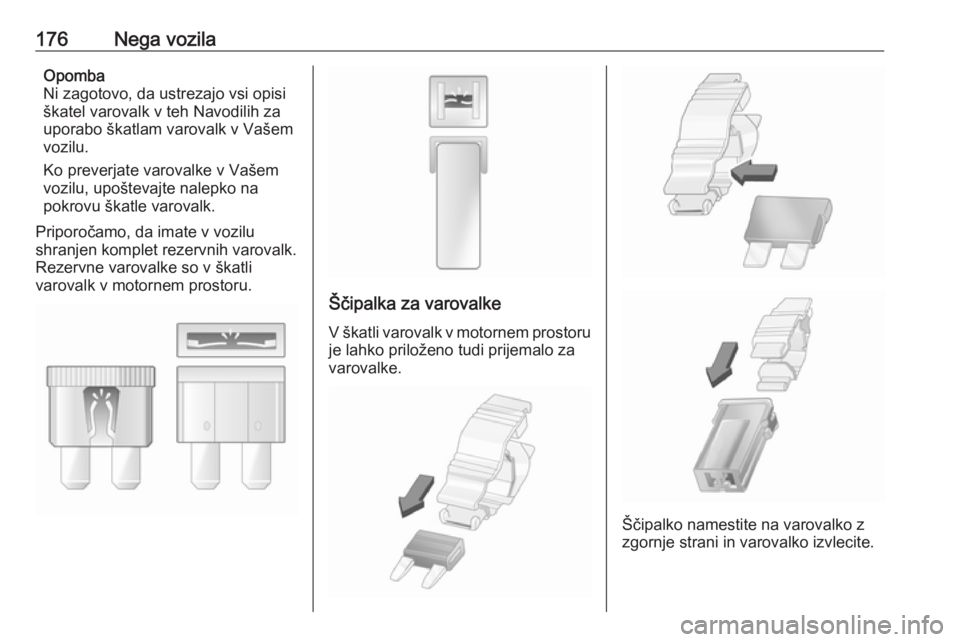

176Nega vozilaOpomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Rezervne varovalke so v škatli
varovalk v motornem prostoru.
Ščipalka za varovalke
V škatli varovalk v motornem prostoru
je lahko priloženo tudi prijemalo za
varovalke.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

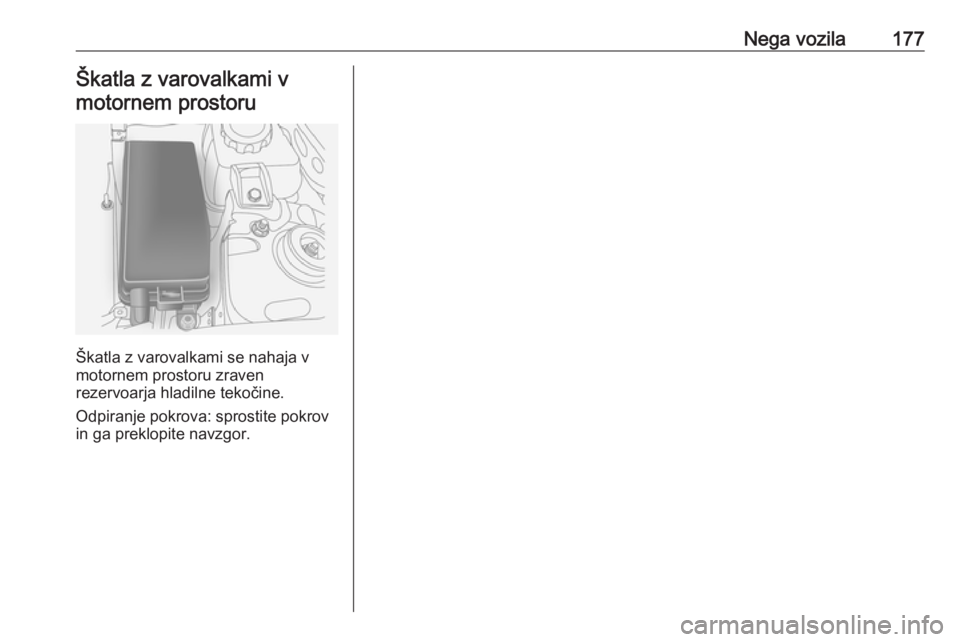

Nega vozila177Škatla z varovalkami v
motornem prostoru
Škatla z varovalkami se nahaja v
motornem prostoru zraven
rezervoarja hladilne tekočine.
Odpiranje pokrova: sprostite pokrov
in ga preklopite navzgor.
