OPEL ANTARA 2017.5 Betriebsanleitung (in German)

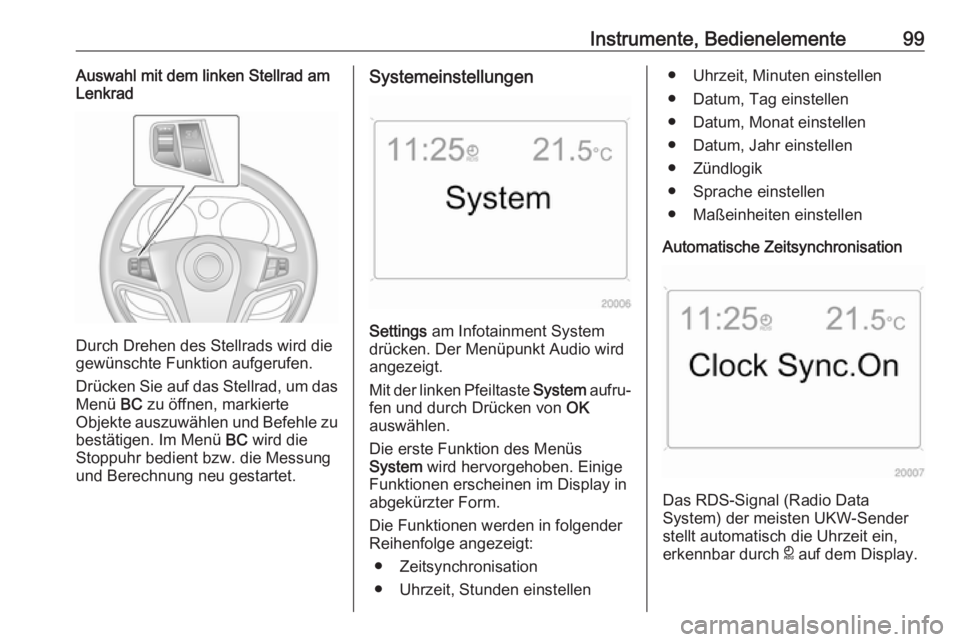

Instrumente, Bedienelemente99Auswahl mit dem linken Stellrad amLenkrad
Durch Drehen des Stellrads wird die
gewünschte Funktion aufgerufen.
Drücken Sie auf das Stellrad, um das
Menü BC zu öffnen, markierte
Objekte auszuwählen und Befehle zu bestätigen. Im Menü BC wird die
Stoppuhr bedient bzw. die Messung
und Berechnung neu gestartet.
Systemeinstellungen
Settings am Infotainment System
drücken. Der Menüpunkt Audio wird
angezeigt.
Mit der linken Pfeiltaste System aufru‐
fen und durch Drücken von OK
auswählen.
Die erste Funktion des Menüs
System wird hervorgehoben. Einige
Funktionen erscheinen im Display in
abgekürzter Form.
Die Funktionen werden in folgender
Reihenfolge angezeigt:
● Zeitsynchronisation
● Uhrzeit, Stunden einstellen
● Uhrzeit, Minuten einstellen
● Datum, Tag einstellen
● Datum, Monat einstellen
● Datum, Jahr einstellen
● Zündlogik
● Sprache einstellen
● Maßeinheiten einstellen
Automatische Zeitsynchronisation
Das RDS-Signal (Radio Data
System) der meisten UKW-Sender
stellt automatisch die Uhrzeit ein,
erkennbar durch } auf dem Display.

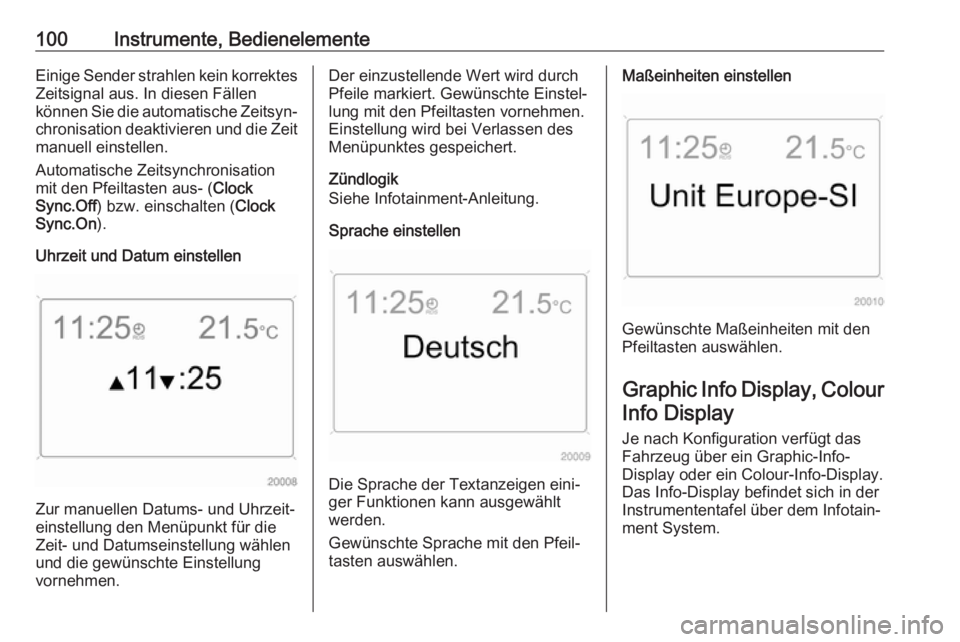

100Instrumente, BedienelementeEinige Sender strahlen kein korrektesZeitsignal aus. In diesen Fällen
können Sie die automatische Zeitsyn‐
chronisation deaktivieren und die Zeit manuell einstellen.
Automatische Zeitsynchronisation mit den Pfeiltasten aus- ( Clock
Sync.Off ) bzw. einschalten ( Clock
Sync.On ).
Uhrzeit und Datum einstellen
Zur manuellen Datums- und Uhrzeit‐
einstellung den Menüpunkt für die Zeit- und Datumseinstellung wählen
und die gewünschte Einstellung
vornehmen.
Der einzustellende Wert wird durch
Pfeile markiert. Gewünschte Einstel‐ lung mit den Pfeiltasten vornehmen.
Einstellung wird bei Verlassen des
Menüpunktes gespeichert.
Zündlogik
Siehe Infotainment-Anleitung.
Sprache einstellen
Die Sprache der Textanzeigen eini‐
ger Funktionen kann ausgewählt
werden.
Gewünschte Sprache mit den Pfeil‐ tasten auswählen.
Maßeinheiten einstellen
Gewünschte Maßeinheiten mit den
Pfeiltasten auswählen.
Graphic Info Display, Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic-Info-
Display oder ein Colour-Info-Display.
Das Info-Display befindet sich in der
Instrumententafel über dem Infotain‐
ment System.

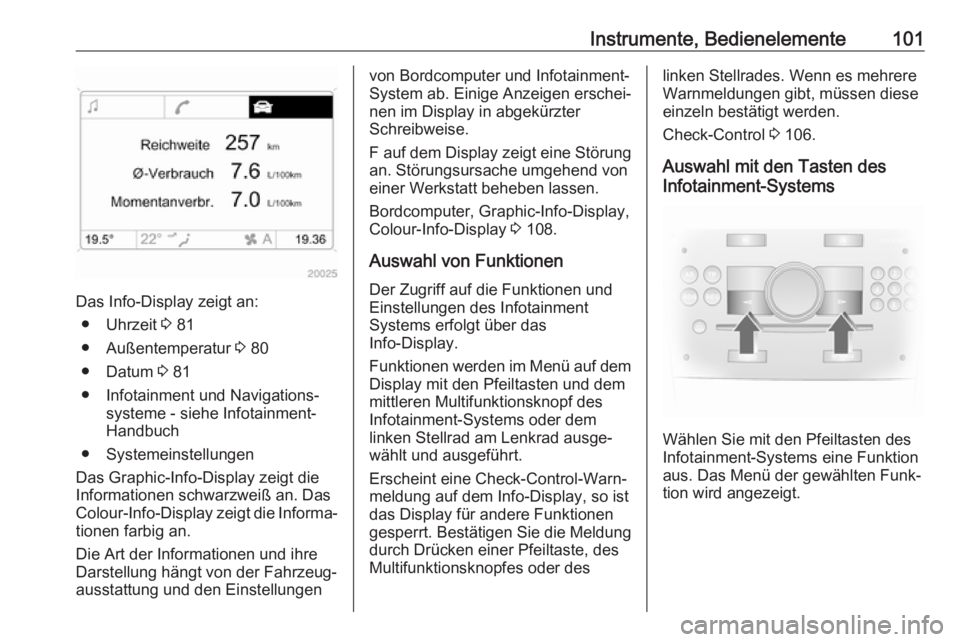

Instrumente, Bedienelemente101
Das Info-Display zeigt an:● Uhrzeit 3 81
● Außentemperatur 3 80
● Datum 3 81
● Infotainment und Navigations‐ systeme - siehe Infotainment-
Handbuch
● Systemeinstellungen
Das Graphic-Info-Display zeigt die
Informationen schwarzweiß an. Das Colour-Info-Display zeigt die Informa‐
tionen farbig an.
Die Art der Informationen und ihre
Darstellung hängt von der Fahrzeug‐
ausstattung und den Einstellungen
von Bordcomputer und Infotainment- System ab. Einige Anzeigen erschei‐
nen im Display in abgekürzter
Schreibweise.
F auf dem Display zeigt eine Störung
an. Störungsursache umgehend von
einer Werkstatt beheben lassen.
Bordcomputer, Graphic-Info-Display,
Colour-Info-Display 3 108.
Auswahl von Funktionen
Der Zugriff auf die Funktionen und
Einstellungen des Infotainment
Systems erfolgt über das
Info-Display.
Funktionen werden im Menü auf dem Display mit den Pfeiltasten und dem
mittleren Multifunktionsknopf des
Infotainment-Systems oder dem
linken Stellrad am Lenkrad ausge‐ wählt und ausgeführt.
Erscheint eine Check-Control-Warn‐
meldung auf dem Info-Display, so ist
das Display für andere Funktionen
gesperrt. Bestätigen Sie die Meldung
durch Drücken einer Pfeiltaste, des
Multifunktionsknopfes oder deslinken Stellrades. Wenn es mehrere
Warnmeldungen gibt, müssen diese
einzeln bestätigt werden.
Check-Control 3 106.
Auswahl mit den Tasten des
Infotainment-Systems
Wählen Sie mit den Pfeiltasten des
Infotainment-Systems eine Funktion aus. Das Menü der gewählten Funk‐
tion wird angezeigt.

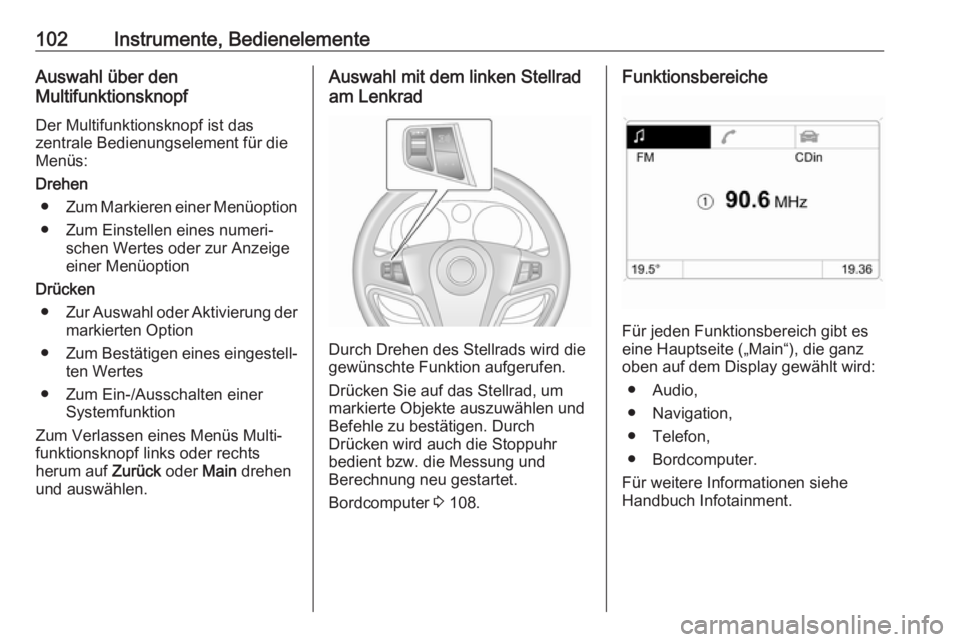

102Instrumente, BedienelementeAuswahl über den
Multifunktionsknopf
Der Multifunktionsknopf ist das
zentrale Bedienungselement für die
Menüs:
Drehen ● Zum Markieren einer Menüoption
● Zum Einstellen eines numeri‐ schen Wertes oder zur Anzeige
einer Menüoption
Drücken ● Zur Auswahl oder Aktivierung der
markierten Option
● Zum Bestätigen eines eingestell‐
ten Wertes
● Zum Ein-/Ausschalten einer Systemfunktion
Zum Verlassen eines Menüs Multi‐
funktionsknopf links oder rechts
herum auf Zurück oder Main drehen
und auswählen.Auswahl mit dem linken Stellrad
am Lenkrad
Durch Drehen des Stellrads wird die
gewünschte Funktion aufgerufen.
Drücken Sie auf das Stellrad, um
markierte Objekte auszuwählen und Befehle zu bestätigen. Durch
Drücken wird auch die Stoppuhr
bedient bzw. die Messung und
Berechnung neu gestartet.
Bordcomputer 3 108.
Funktionsbereiche
Für jeden Funktionsbereich gibt es
eine Hauptseite („Main“), die ganz
oben auf dem Display gewählt wird:
● Audio,
● Navigation,
● Telefon,
● Bordcomputer.
Für weitere Informationen siehe
Handbuch Infotainment.

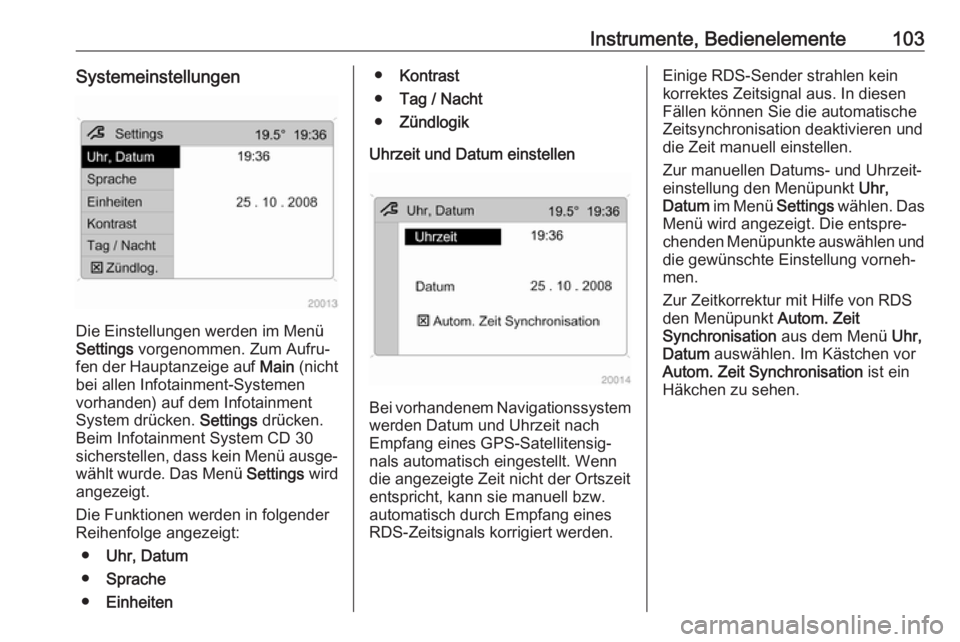

Instrumente, Bedienelemente103Systemeinstellungen
Die Einstellungen werden im Menü
Settings vorgenommen. Zum Aufru‐
fen der Hauptanzeige auf Main (nicht
bei allen Infotainment-Systemen
vorhanden) auf dem Infotainment
System drücken. Settings drücken.
Beim Infotainment System CD 30
sicherstellen, dass kein Menü ausge‐ wählt wurde. Das Menü Settings wird
angezeigt.
Die Funktionen werden in folgender
Reihenfolge angezeigt:
● Uhr, Datum
● Sprache
● Einheiten
●Kontrast
● Tag / Nacht
● Zündlogik
Uhrzeit und Datum einstellen
Bei vorhandenem Navigationssystem
werden Datum und Uhrzeit nach
Empfang eines GPS-Satellitensig‐
nals automatisch eingestellt. Wenn die angezeigte Zeit nicht der Ortszeit
entspricht, kann sie manuell bzw.
automatisch durch Empfang eines
RDS-Zeitsignals korrigiert werden.
Einige RDS-Sender strahlen kein
korrektes Zeitsignal aus. In diesen
Fällen können Sie die automatische
Zeitsynchronisation deaktivieren und die Zeit manuell einstellen.
Zur manuellen Datums- und Uhrzeit‐
einstellung den Menüpunkt Uhr,
Datum im Menü Settings wählen. Das
Menü wird angezeigt. Die entspre‐
chenden Menüpunkte auswählen und
die gewünschte Einstellung vorneh‐
men.
Zur Zeitkorrektur mit Hilfe von RDS den Menüpunkt Autom. Zeit
Synchronisation aus dem Menü Uhr,
Datum auswählen. Im Kästchen vor
Autom. Zeit Synchronisation ist ein
Häkchen zu sehen.

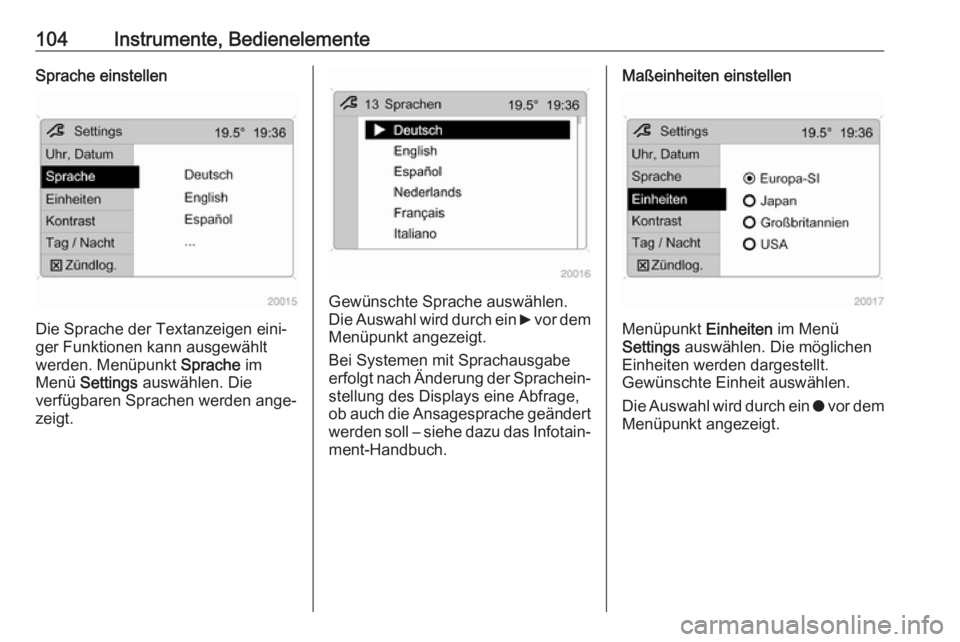

104Instrumente, BedienelementeSprache einstellen
Die Sprache der Textanzeigen eini‐
ger Funktionen kann ausgewählt
werden. Menüpunkt Sprache im
Menü Settings auswählen. Die
verfügbaren Sprachen werden ange‐ zeigt.
Gewünschte Sprache auswählen.
Die Auswahl wird durch ein 6 vor dem
Menüpunkt angezeigt.
Bei Systemen mit Sprachausgabe
erfolgt nach Änderung der Sprachein‐
stellung des Displays eine Abfrage,
ob auch die Ansagesprache geändert werden soll – siehe dazu das Infotain‐
ment-Handbuch.
Maßeinheiten einstellen
Menüpunkt Einheiten im Menü
Settings auswählen. Die möglichen
Einheiten werden dargestellt.
Gewünschte Einheit auswählen.
Die Auswahl wird durch ein o vor dem
Menüpunkt angezeigt.

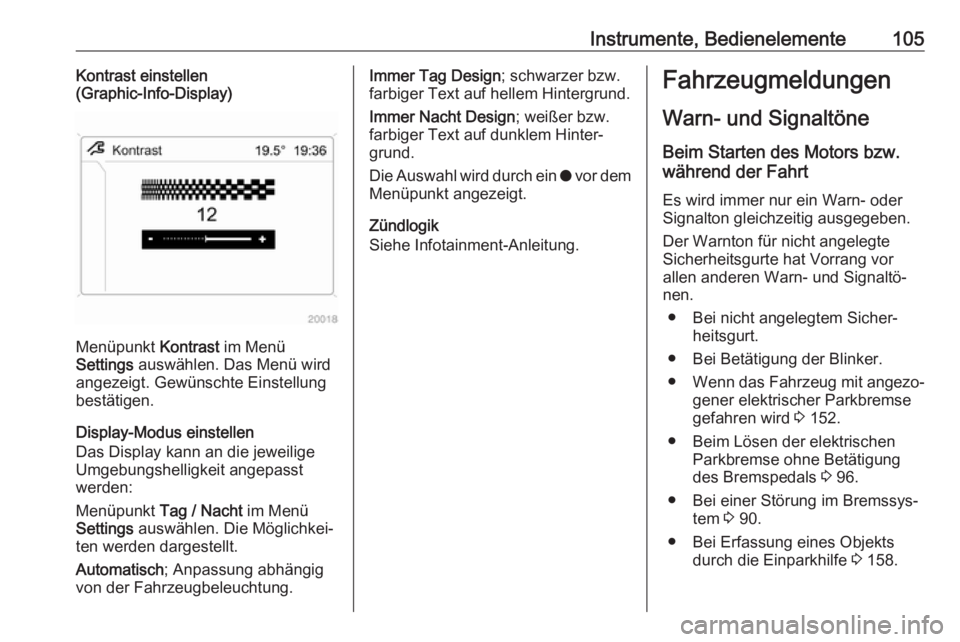

Instrumente, Bedienelemente105Kontrast einstellen
(Graphic-Info-Display)
Menüpunkt Kontrast im Menü
Settings auswählen. Das Menü wird
angezeigt. Gewünschte Einstellung
bestätigen.
Display-Modus einstellen
Das Display kann an die jeweilige
Umgebungshelligkeit angepasst
werden:
Menüpunkt Tag / Nacht im Menü
Settings auswählen. Die Möglichkei‐
ten werden dargestellt.
Automatisch ; Anpassung abhängig
von der Fahrzeugbeleuchtung.
Immer Tag Design ; schwarzer bzw.
farbiger Text auf hellem Hintergrund.
Immer Nacht Design ; weißer bzw.
farbiger Text auf dunklem Hinter‐ grund.
Die Auswahl wird durch ein o vor dem
Menüpunkt angezeigt.
Zündlogik
Siehe Infotainment-Anleitung.Fahrzeugmeldungen
Warn- und Signaltöne
Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte
Sicherheitsgurte hat Vorrang vor
allen anderen Warn- und Signaltö‐
nen.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Betätigung der Blinker.
● Wenn das Fahrzeug mit angezo‐
gener elektrischer Parkbremse
gefahren wird 3 152.
● Beim Lösen der elektrischen Parkbremse ohne Betätigung
des Bremspedals 3 96.
● Bei einer Störung im Bremssys‐ tem 3 90.
● Bei Erfassung eines Objekts durch die Einparkhilfe 3 158.

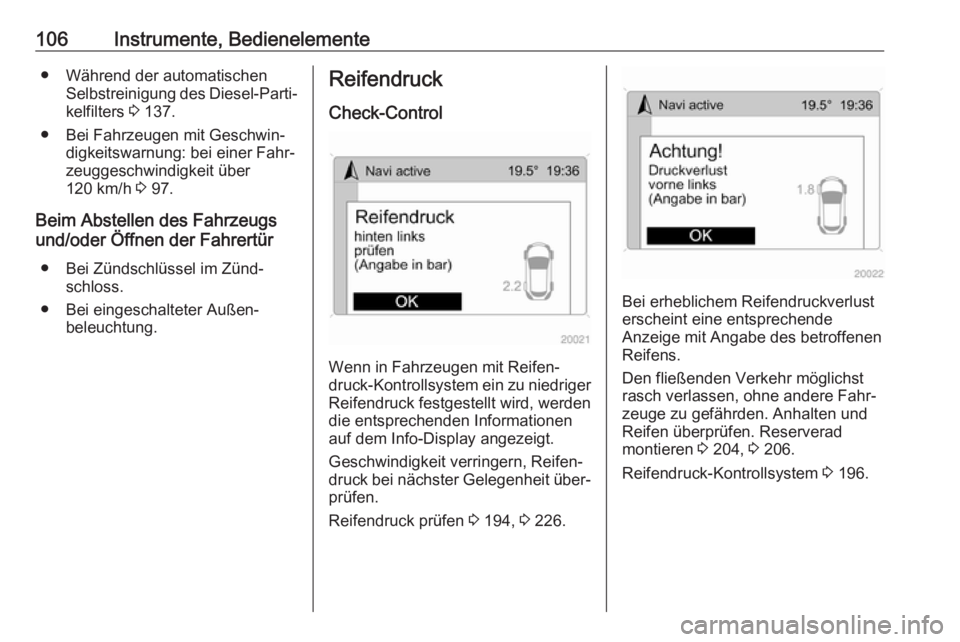

106Instrumente, Bedienelemente● Während der automatischenSelbstreinigung des Diesel-Parti‐
kelfilters 3 137.
● Bei Fahrzeugen mit Geschwin‐ digkeitswarnung: bei einer Fahr‐
zeuggeschwindigkeit über
120 km/h 3 97.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei Zündschlüssel im Zünd‐ schloss.
● Bei eingeschalteter Außen‐ beleuchtung.Reifendruck
Check-Control
Wenn in Fahrzeugen mit Reifen‐
druck-Kontrollsystem ein zu niedriger
Reifendruck festgestellt wird, werden
die entsprechenden Informationen
auf dem Info-Display angezeigt.
Geschwindigkeit verringern, Reifen‐
druck bei nächster Gelegenheit über‐
prüfen.
Reifendruck prüfen 3 194, 3 226.
Bei erheblichem Reifendruckverlust
erscheint eine entsprechende
Anzeige mit Angabe des betroffenen
Reifens.
Den fließenden Verkehr möglichst
rasch verlassen, ohne andere Fahr‐
zeuge zu gefährden. Anhalten und
Reifen überprüfen. Reserverad
montieren 3 204, 3 206.
Reifendruck-Kontrollsystem 3 196.

Instrumente, Bedienelemente107Bordcomputer
Bordcomputer im Board Info
Display
Der Bordcomputer informiert über
Fahrdaten, die kontinuierlich aufge‐
zeichnet und elektronisch ausgewer‐
tet werden. Zur Anzeige der Fahr‐
zeugdaten des Bordcomputers die
BC -Taste des Infotainment-Systems
oder das linke Stellrad am Lenkrad
drücken.
Einige Funktionen erscheinen im
Display in abgekürzter Form. Nach
Anwählen einer Funktion werden die
nachfolgenden Zeilen der Bordcom‐
puter-Funktion angezeigt.
Die Funktionen werden in folgender
Reihenfolge angezeigt:
● Momentanverbrauch
● Durchschnittsverbrauch
● Absolutverbrauch
● Durchschnittsgeschwindigkeit
● Wegstrecke
● Reichweite
● StoppuhrBoard-Info-Display 3 98.
Momentanverbrauch
Anzeige des Momentanverbrauchs.
Anzeige wechselt geschwindigkeits‐ abhängig:
Anzeige in l/h:unter 13 km/hAnzeige in
l/100 km:über 13 km/h
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
neu gestartet werden.
Absolutverbrauch
Anzeige der verbrauchten Kraftstoff‐
menge. Die Messung kann jederzeit
neu gestartet werden.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Fahrtunterbrechungen mit ausge‐
schalteter Zündung werden nicht
mitgerechnet.
Wegstrecke Anzeige der zurückgelegten Strecke.
Die Messung kann jederzeit neu
gestartet werden.
Reichweite Die Reichweite wird aus dem aktuel‐
len Tankinhalt und dem Momentan‐
verbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.

108Instrumente, BedienelementeWenn der Tankinhalt nur für weniger
als 50 km reicht, erscheint die Warn‐
meldung „ Reichweite “ auf dem
Display.
Wenn der Tankinhalt nur für weniger
als 30 km reicht, erscheint die Warn‐
meldung „ Bitte tanken! “ auf dem
Display.
Den Menüpunkt bestätigen 3 98.
Zurücksetzen der
Bordcomputerinformationen
Die gewünschten Bordcomputerinfor‐ mationen durch Drücken des linkenStellrades am Lenkrad bzw. der
Taste OK des Infotainment-Systems
auswählen und zurücksetzen.Stoppuhr
Bedienung mit den Pfeiltasten:
Zum Starten linke Pfeiltaste drücken
und Menüpunkt Start auswählen.
Zum Starten/Stoppen Taste OK
drücken. Zur Nullstellung linke Pfeil‐
taste drücken, Menüpunkt Reset
auswählen und Taste OK drücken.
Bedienung mit dem linken Stellrad am Lenkrad:
Zum Starten Menüpunkt Start
auswählen und zum Starten/Stoppen drücken. Zur Nullstellung Menüpunkt
Reset auswählen und Befehl durch
Drücken bestätigen.
Stromunterbrechung
Wenn die Stromzufuhr unterbrochen
wurde oder wenn die Batteriespan‐
nung zu niedrig war, gehen die im
Bordcomputer gespeicherten Daten
verloren.
Bordcomputer im Graphic
Info Display bzw. Colour
Info Display
