OPEL ANTARA 2017.5 Betriebsanleitung (in German)

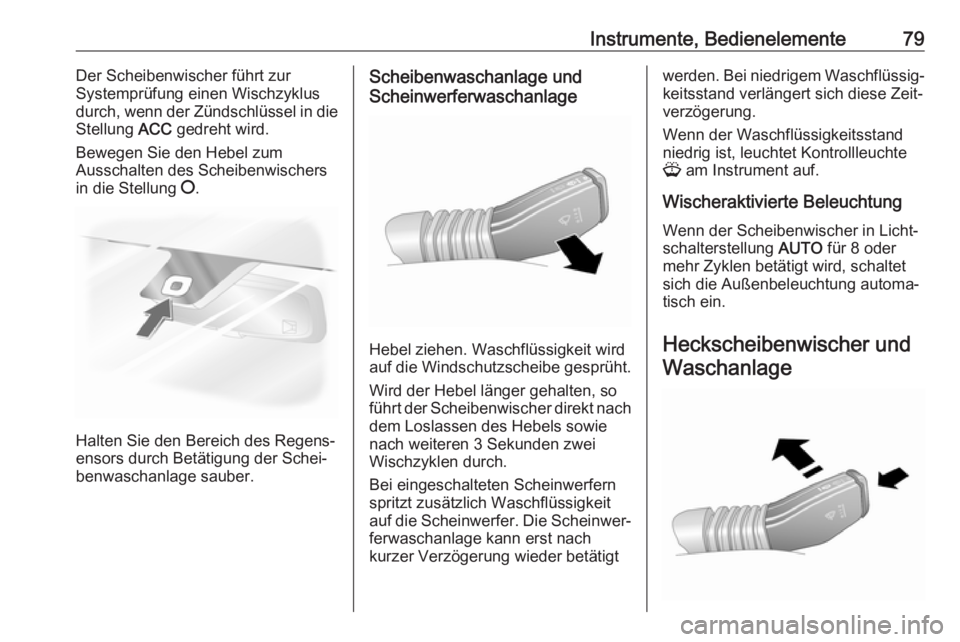

Instrumente, Bedienelemente79Der Scheibenwischer führt zur
Systemprüfung einen Wischzyklus
durch, wenn der Zündschlüssel in die
Stellung ACC gedreht wird.
Bewegen Sie den Hebel zum Ausschalten des Scheibenwischers
in die Stellung §.
Halten Sie den Bereich des Regens‐
ensors durch Betätigung der Schei‐
benwaschanlage sauber.
Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen. Waschflüssigkeit wird
auf die Windschutzscheibe gesprüht.
Wird der Hebel länger gehalten, so
führt der Scheibenwischer direkt nach
dem Loslassen des Hebels sowie
nach weiteren 3 Sekunden zwei
Wischzyklen durch.
Bei eingeschalteten Scheinwerfern
spritzt zusätzlich Waschflüssigkeit auf die Scheinwerfer. Die Scheinwer‐
ferwaschanlage kann erst nach
kurzer Verzögerung wieder betätigt
werden. Bei niedrigem Waschflüssig‐ keitsstand verlängert sich diese Zeit‐
verzögerung.
Wenn der Waschflüssigkeitsstand
niedrig ist, leuchtet Kontrollleuchte
G am Instrument auf.
Wischeraktivierte Beleuchtung Wenn der Scheibenwischer in Licht‐
schalterstellung AUTO für 8 oder
mehr Zyklen betätigt wird, schaltet
sich die Außenbeleuchtung automa‐
tisch ein.
Heckscheibenwischer und Waschanlage

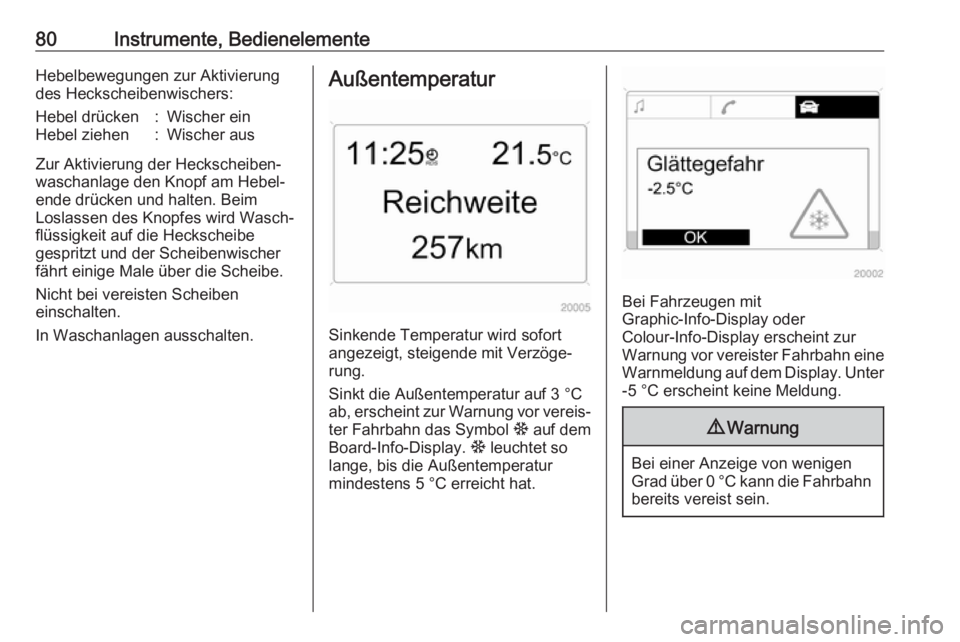

80Instrumente, BedienelementeHebelbewegungen zur Aktivierung
des Heckscheibenwischers:Hebel drücken:Wischer einHebel ziehen:Wischer aus
Zur Aktivierung der Heckscheiben‐ waschanlage den Knopf am Hebel‐
ende drücken und halten. Beim
Loslassen des Knopfes wird Wasch‐
flüssigkeit auf die Heckscheibe
gespritzt und der Scheibenwischer
fährt einige Male über die Scheibe.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Außentemperatur
Sinkende Temperatur wird sofort
angezeigt, steigende mit Verzöge‐
rung.
Sinkt die Außentemperatur auf 3 °C
ab, erscheint zur Warnung vor vereis‐
ter Fahrbahn das Symbol : auf dem
Board-Info-Display. : leuchtet so
lange, bis die Außentemperatur
mindestens 5 °C erreicht hat.
Bei Fahrzeugen mit
Graphic-Info-Display oder
Colour-Info-Display erscheint zur
Warnung vor vereister Fahrbahn eine
Warnmeldung auf dem Display. Unter -5 °C erscheint keine Meldung.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.

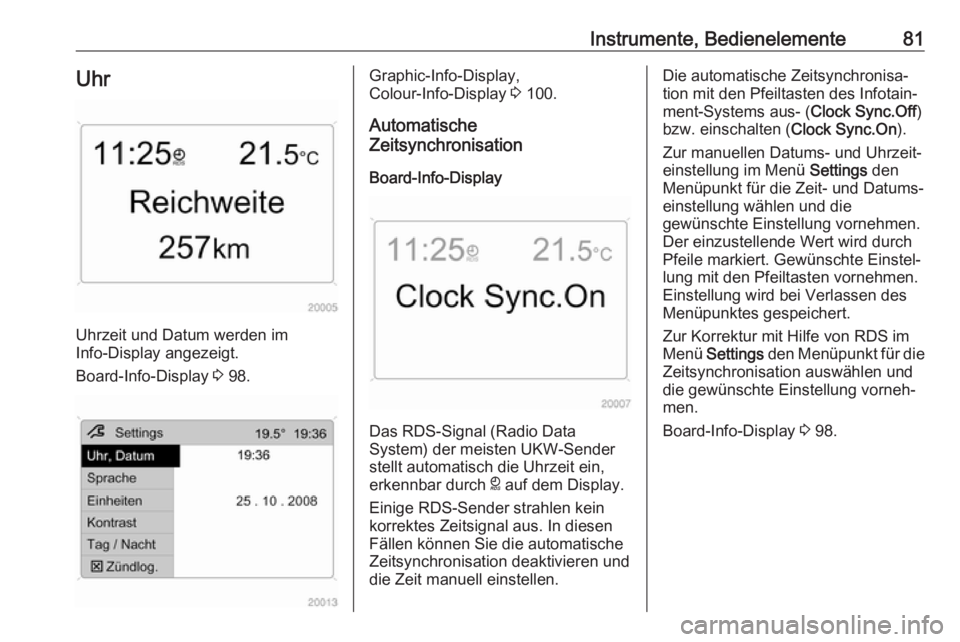

Instrumente, Bedienelemente81Uhr
Uhrzeit und Datum werden im
Info-Display angezeigt.
Board-Info-Display 3 98.
Graphic-Info-Display,
Colour-Info-Display 3 100.
Automatische
Zeitsynchronisation
Board-Info-Display
Das RDS-Signal (Radio Data
System) der meisten UKW-Sender
stellt automatisch die Uhrzeit ein,
erkennbar durch } auf dem Display.
Einige RDS-Sender strahlen kein
korrektes Zeitsignal aus. In diesen
Fällen können Sie die automatische
Zeitsynchronisation deaktivieren und
die Zeit manuell einstellen.
Die automatische Zeitsynchronisa‐
tion mit den Pfeiltasten des Infotain‐
ment-Systems aus- ( Clock Sync.Off)
bzw. einschalten ( Clock Sync.On).
Zur manuellen Datums- und Uhrzeit‐
einstellung im Menü Settings den
Menüpunkt für die Zeit- und Datums‐
einstellung wählen und die
gewünschte Einstellung vornehmen.
Der einzustellende Wert wird durch
Pfeile markiert. Gewünschte Einstel‐ lung mit den Pfeiltasten vornehmen.
Einstellung wird bei Verlassen des
Menüpunktes gespeichert.
Zur Korrektur mit Hilfe von RDS im
Menü Settings den Menüpunkt für die
Zeitsynchronisation auswählen und
die gewünschte Einstellung vorneh‐
men.
Board-Info-Display 3 98.

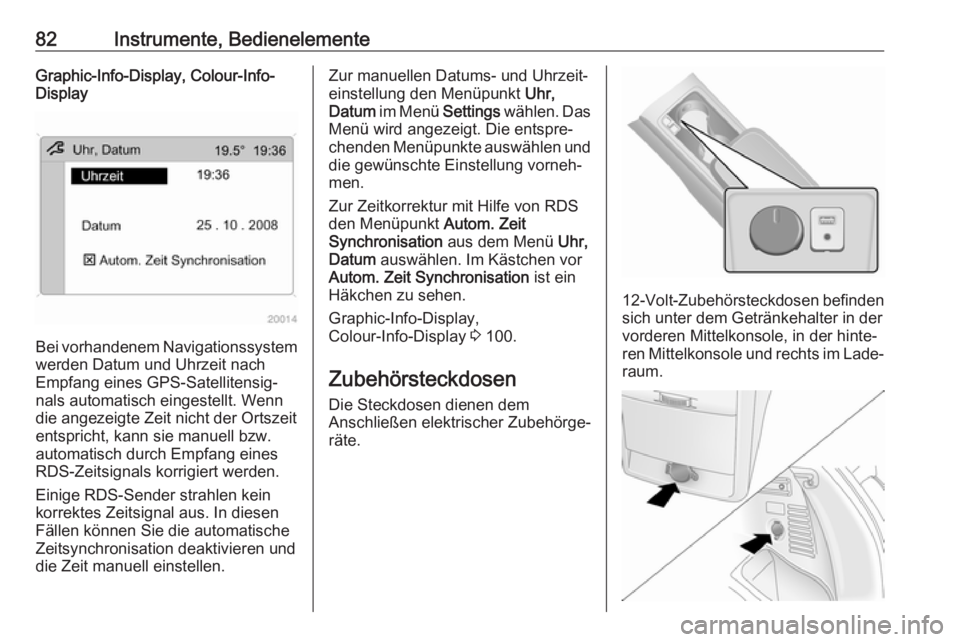

82Instrumente, BedienelementeGraphic-Info-Display, Colour-Info-
Display
Bei vorhandenem Navigationssystem
werden Datum und Uhrzeit nach
Empfang eines GPS-Satellitensig‐
nals automatisch eingestellt. Wenn die angezeigte Zeit nicht der Ortszeit
entspricht, kann sie manuell bzw.
automatisch durch Empfang eines
RDS-Zeitsignals korrigiert werden.
Einige RDS-Sender strahlen kein
korrektes Zeitsignal aus. In diesen
Fällen können Sie die automatische
Zeitsynchronisation deaktivieren und die Zeit manuell einstellen.
Zur manuellen Datums- und Uhrzeit‐
einstellung den Menüpunkt Uhr,
Datum im Menü Settings wählen. Das
Menü wird angezeigt. Die entspre‐
chenden Menüpunkte auswählen und
die gewünschte Einstellung vorneh‐
men.
Zur Zeitkorrektur mit Hilfe von RDS den Menüpunkt Autom. Zeit
Synchronisation aus dem Menü Uhr,
Datum auswählen. Im Kästchen vor
Autom. Zeit Synchronisation ist ein
Häkchen zu sehen.
Graphic-Info-Display,
Colour-Info-Display 3 100.
Zubehörsteckdosen
Die Steckdosen dienen dem
Anschließen elektrischer Zubehörge‐
räte.
12-Volt-Zubehörsteckdosen befinden sich unter dem Getränkehalter in dervorderen Mittelkonsole, in der hinte‐
ren Mittelkonsole und rechts im Lade‐
raum.

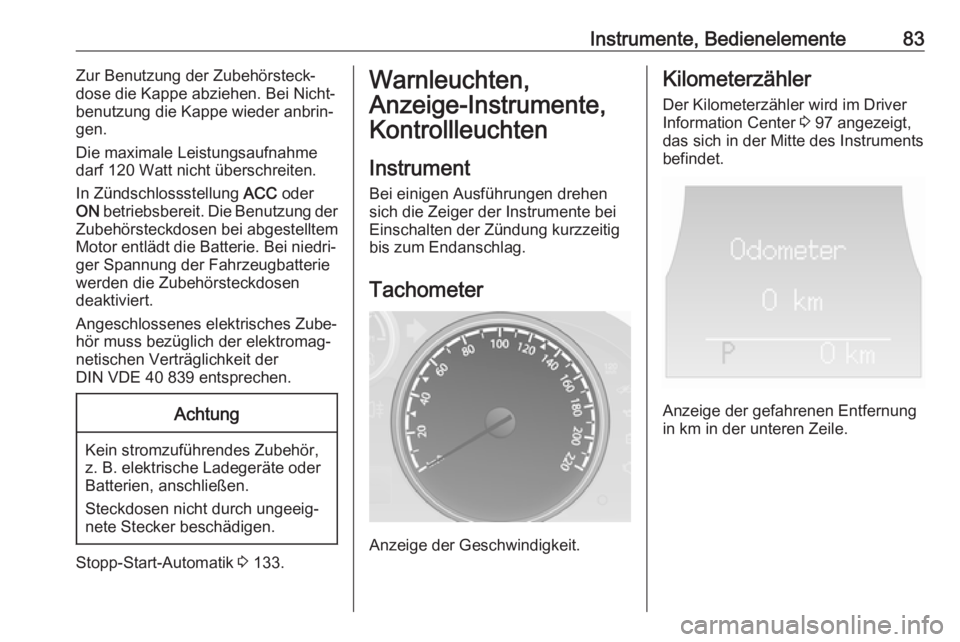

Instrumente, Bedienelemente83Zur Benutzung der Zubehörsteck‐
dose die Kappe abziehen. Bei Nicht‐
benutzung die Kappe wieder anbrin‐
gen.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
In Zündschlossstellung ACC oder
ON betriebsbereit. Die Benutzung der
Zubehörsteckdosen bei abgestelltem
Motor entlädt die Batterie. Bei niedri‐
ger Spannung der Fahrzeugbatterie
werden die Zubehörsteckdosen
deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.Achtung
Kein stromzuführendes Zubehör,
z. B. elektrische Ladegeräte oder
Batterien, anschließen.
Steckdosen nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 133.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
KilometerzählerDer Kilometerzähler wird im Driver
Information Center 3 97 angezeigt,
das sich in der Mitte des Instruments
befindet.
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.

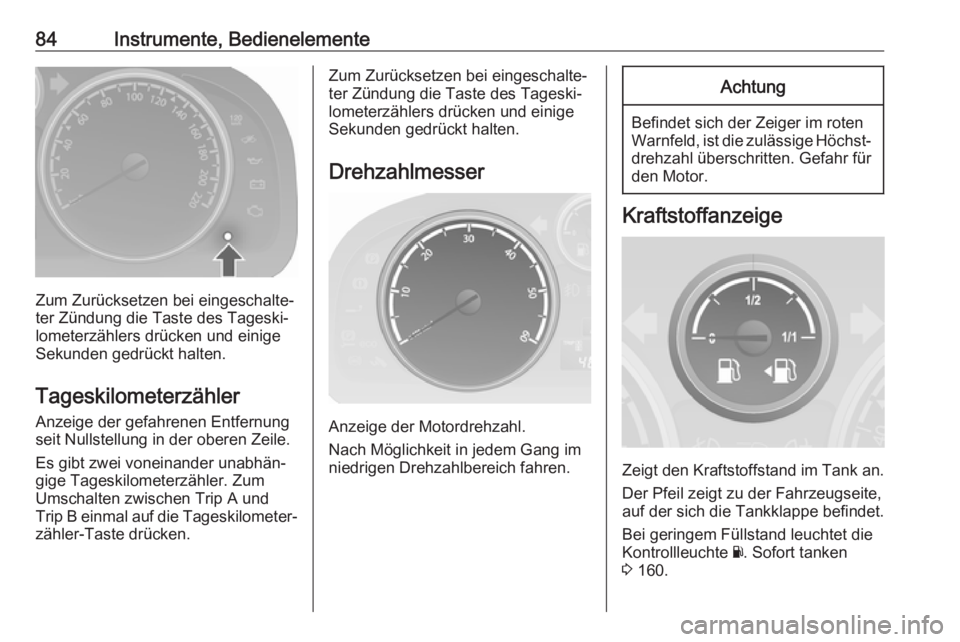

84Instrumente, Bedienelemente
Zum Zurücksetzen bei eingeschalte‐
ter Zündung die Taste des Tageski‐
lometerzählers drücken und einige
Sekunden gedrückt halten.
Tageskilometerzähler
Anzeige der gefahrenen Entfernung
seit Nullstellung in der oberen Zeile.
Es gibt zwei voneinander unabhän‐
gige Tageskilometerzähler. Zum
Umschalten zwischen Trip A und
Trip B einmal auf die Tageskilometer‐ zähler-Taste drücken.
Zum Zurücksetzen bei eingeschalte‐
ter Zündung die Taste des Tageski‐
lometerzählers drücken und einige
Sekunden gedrückt halten.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Der Pfeil zeigt zu der Fahrzeugseite,
auf der sich die Tankklappe befindet.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Sofort tanken
3 160.

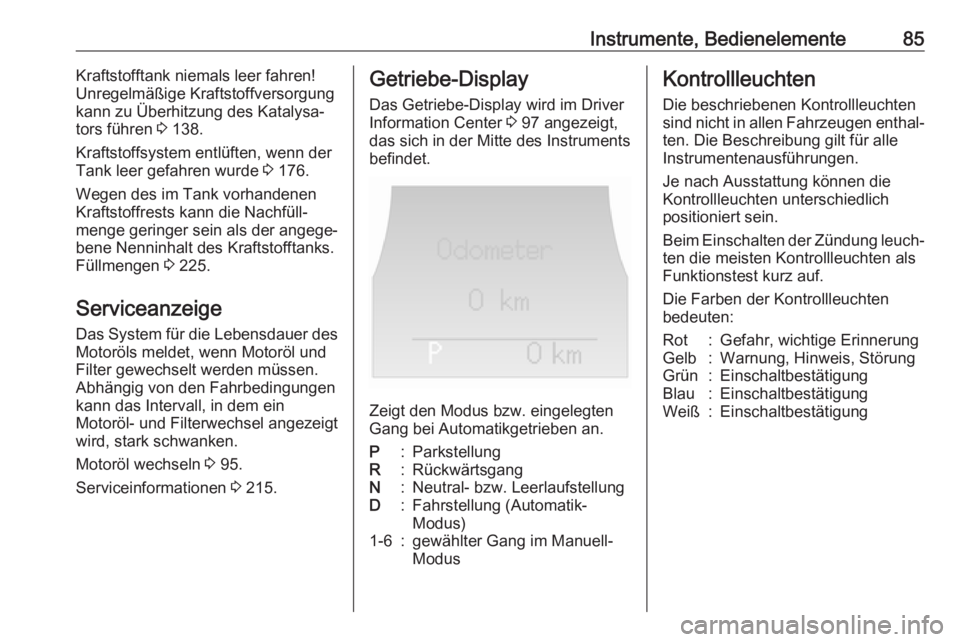

Instrumente, Bedienelemente85Kraftstofftank niemals leer fahren!
Unregelmäßige Kraftstoffversorgung
kann zu Überhitzung des Katalysa‐
tors führen 3 138.
Kraftstoffsystem entlüften, wenn der
Tank leer gefahren wurde 3 176.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Füllmengen 3 225.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein
Motoröl- und Filterwechsel angezeigt
wird, stark schwanken.
Motoröl wechseln 3 95.
Serviceinformationen 3 215.Getriebe-Display
Das Getriebe-Display wird im Driver
Information Center 3 97 angezeigt,
das sich in der Mitte des Instruments
befindet.
Zeigt den Modus bzw. eingelegten
Gang bei Automatikgetrieben an.
P:ParkstellungR:RückwärtsgangN:Neutral- bzw. LeerlaufstellungD:Fahrstellung (Automatik-
Modus)1-6:gewählter Gang im Manuell-
ModusKontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen.
Je nach Ausstattung können die
Kontrollleuchten unterschiedlich
positioniert sein.
Beim Einschalten der Zündung leuch‐
ten die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung

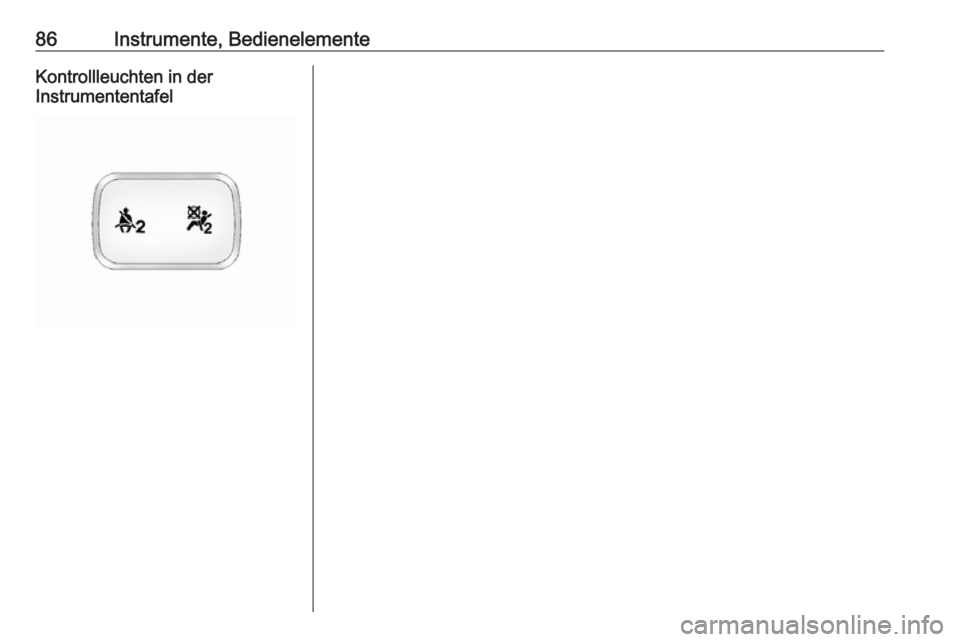

86Instrumente, BedienelementeKontrollleuchten in der
Instrumententafel

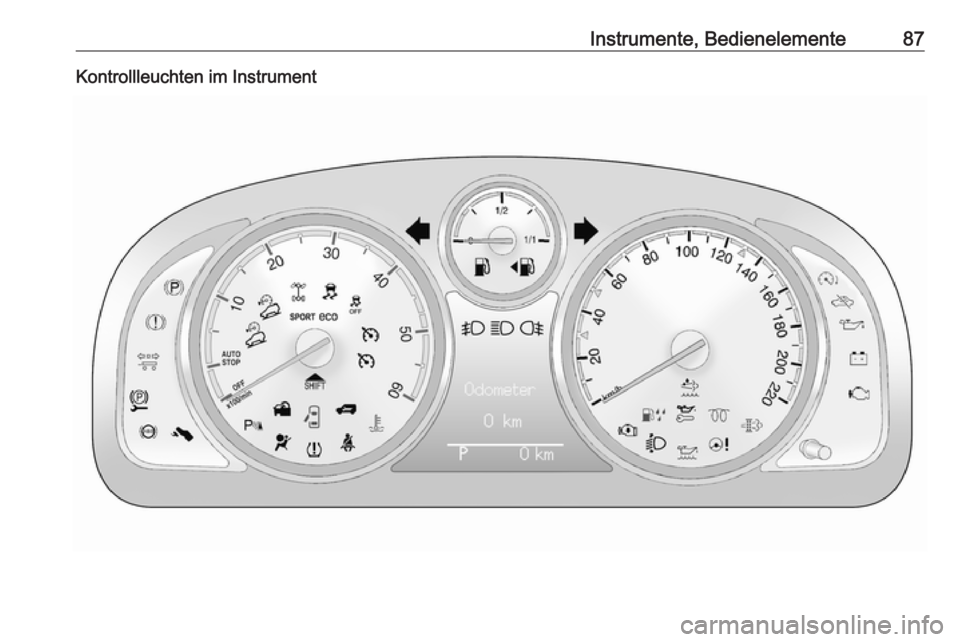

Instrumente, Bedienelemente87Kontrollleuchten im Instrument

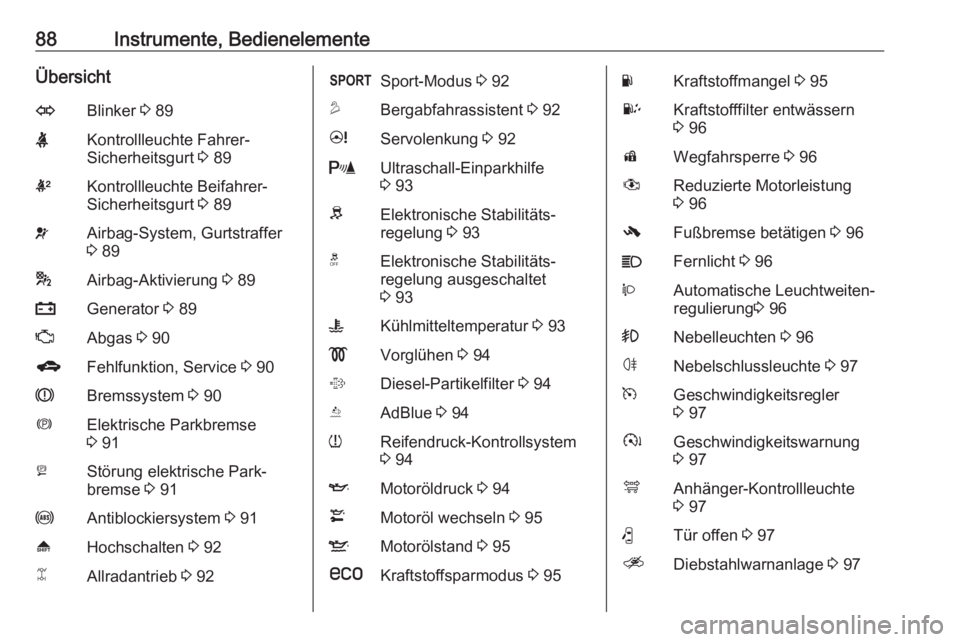

88Instrumente, BedienelementeÜbersichtOBlinker 3 89XKontrollleuchte Fahrer-
Sicherheitsgurt 3 89kKontrollleuchte Beifahrer-
Sicherheitsgurt 3 89vAirbag-System, Gurtstraffer
3 89*Airbag-Aktivierung 3 89pGenerator 3 89ZAbgas 3 90gFehlfunktion, Service 3 90RBremssystem 3 90mElektrische Parkbremse
3 91pStörung elektrische Park‐
bremse 3 91uAntiblockiersystem 3 91[Hochschalten 3 92BAllradantrieb 3 92SSport-Modus 3 92uBergabfahrassistent 3 922Servolenkung 3 92rUltraschall-Einparkhilfe
3 93RElektronische Stabilitäts‐
regelung 3 93tElektronische Stabilitäts‐
regelung ausgeschaltet
3 93WKühlmitteltemperatur 3 93!Vorglühen 3 94%Diesel-Partikelfilter 3 94YAdBlue 3 94wReifendruck-Kontrollsystem
3 94IMotoröldruck 3 94¢Motoröl wechseln 3 95SMotorölstand 3 95sKraftstoffsparmodus 3 95YKraftstoffmangel 3 95UKraftstofffilter entwässern
3 96dWegfahrsperre 3 96#Reduzierte Motorleistung
3 96-Fußbremse betätigen 3 96CFernlicht 3 96qAutomatische Leuchtweiten‐
regulierung 3 96>Nebelleuchten 3 96øNebelschlussleuchte 3 97mGeschwindigkeitsregler
3 97àGeschwindigkeitswarnung
3 97áAnhänger-Kontrollleuchte
3 97(Tür offen 3 97aDiebstahlwarnanlage 3 97
