OPEL ANTARA 2017.5 Betriebsanleitung (in German)

Fahrzeugwartung169
Den Schnappriegel links in der Mitte
der Motorhaubenunterseite ausfindig machen, nach oben drücken und die
Motorhaube vorsichtig anheben.
Die Motorhaube wird automatisch
offen gehalten.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Stopp-Start-Automatik 3 133.
Schließen
Motorhaube absenken und bei gerin‐ ger Höhe ( 20–25 cm) in die Verriege‐
lung fallen lassen. Sicherstellen, dass
die Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Lufteinlass 3 128.
Motoröl Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern.
Sicherstellen, dass die richtige Ölspe‐
zifikation verwendet wird. Empfoh‐
lene Flüssigkeiten und Betriebsstoffe
3 216.
Der Motorölverbrauch beträgt bis zu
0,6 Liter je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
5 Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen
und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.
Wenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.

170Fahrzeugwartung
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Füllmengen 3 225, Motorölqualität/
Viskosität 3 216.
Verschlussdeckel gerade ansetzen und festdrehen.
Kontrollleuchten für Motoröldruck I
3 94, Motoröllebensdauer ¢ 3 95
und niedrigen Motorölstand S 3 95.
Nachdem das Motoröl gewechselt
wurde, muss die Motoröl-Lebensdau‐
eranzeige zurückgesetzt werden. Hilfe einer Werkstatt in Anspruch
nehmen.
KühlmittelDas Kühlmittel bietet Frostschutz bisca. -28 °C. In nördlichen Ländern, in
denen es sehr kalt wird, bietet das
werkseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittelspiegel
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel zwischen den
Markierungen MIN und MAX liegen.
Bei zu niedrigem Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen damit der Überdruck lang‐
sam entweicht.
Zum Auffüllen eine 1:1-Mischung aus
freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser

Fahrzeugwartung171verwenden. Wenn kein Kühlmittel‐
konzentrat verfügbar ist, nur saube‐
res Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.
Kontrollleuchte Kühlmitteltemperatur
W 3 93.
Lenkunterstützungsflüssig‐ keitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das
ordnungsgemäße Funktionieren
verhindern. Achten Sie darauf,
dass keine Verschmutzungen an
die Innenseite des Ölbehälterde‐
ckels, an den Messstab oder in
den Ölbehälter gelangen.
Den Deckel öffnen und entfernen.
Den Messstab trocken wischen und
die Kappe im Behälter drehen. Den
Deckel wieder öffnen und den Füll‐
stand der Lenkunterstützungsflüssig‐
keit ablesen.
Der Stand der Lenkunterstützungs‐ flüssigkeit muss zwischen MIN/
COLD und MAX/HOT liegen.
Bei niedrigem Flüssigkeitsstand Hilfe einer Werkstatt in Anspruch nehmen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
frostschutzmittelhaltiger Waschflüs‐
sigkeit auffüllen. Das richtige
Mischungsverhältnis ist auf dem
Behälter der Waschflüssigkeit ange‐
geben.

172FahrzeugwartungAchtung
Nur Waschwasser mit einem
ausreichenden Anteil Frostschutz‐ mittel bietet bei niedrigen Tempe‐
raturen oder einem plötzlichen
Temperatursturz ausreichenden
Schutz.
Sprühen Sie bei Frost keine Wasch‐
flüssigkeit auf die Windschutz‐
scheibe, um die Bildung von Eis und
eine Verschlechterung der Sicht zu
vermeiden.
Füllen Sie bei Kälte den Waschflüs‐
sigkeitsbehälter nur zu drei Viertel.
Dann kann sich die Flüssigkeit beim
Gefrieren ausdehnen und der Behäl‐
ter wird nicht beschädigt.
Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten
nicht unnötig scharf bremsen.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und
ätzend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss zwischen MIN und MAX liegen.
Beim Nachfüllen auf äußerste
Sauberkeit achten, da eine Verunrei‐ nigung der Bremsflüssigkeit zu Funk‐ tionsstörungen der Bremsanlage
führen kann. Ursache für den Verlust
von Bremsflüssigkeit von einer Werk‐
statt beheben lassen.Achtung
Verwenden Sie nur für das Fahr‐
zeug zugelassene Hochleistungs-
Bremsflüssigkeit.
Bremsflüssigkeit 3 216.
Kontrollleuchte Bremsflüssigkeits‐
stand R 3 90.
Kupplungsflüssigkeit
9 Warnung
Kupplungsflüssigkeit ist giftig und
ätzend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.

Fahrzeugwartung173
Wenn der Flüssigkeitsstand im
Vorratsbehälter unter die Markierung
MIN sinkt, Hilfe einer Werkstatt in
Anspruch nehmen.
Kupplungsflüssigkeit 3 216.
Fahrzeugbatterie
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie
zulässt. Kurze Strecken und häufige
Motorstarts können die Fahrzeug‐
batterie entladen. Nicht benötigte
Stromverbraucher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt
werden.
Wird das Fahrzeug länger als
6 Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am
Minuspol der Fahrzeugbatterie
abklemmen.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Nachträglich eingebautes elektri‐
sches oder elektronisches Zubehör
kann die Fahrzeugbatterie zusätzlich
belasten oder sogar entladen. Erkun‐
digen Sie sich bei einer Werkstatt,
welche technischen Möglichkeiten es gibt (etwa den Einbau einer stärkeren
Batterie).
Vor dem erneuten Anklemmen der
Fahrzeugbatterie sicherstellen, dass
die Zündung ausgeschaltet ist.
Danach folgende Schritte ausführen:
1. Datum und Uhrzeit am Info- Display einstellen 3 81.
2. Ggf. die elektrische Fensterbetä‐ tigung und das Schiebedach akti‐vieren 3 31, 3 34.
Um die Fahrzeugbatterie vor dem
Entladen zu schützen, schalten sich
einige Verbraucher (z. B. die Innen‐
beleuchtung) nach einer Verzöge‐
rung automatisch ab.
Laden Sie eine abgeklemmte Fahr‐
zeugbatterie alle 6 Wochen nach.
Fahrzeugbatterieentladeschutz
3 120.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem
Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.

174FahrzeugwartungBeim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel
verschlossen werden und die Entlüf‐
tung muss im Bereich des Minuspols
geöffnet werden.
Nur Batterien verwenden, die die
Befestigung des Sicherungskastens
über der Fahrzeugbatterie ermögli‐
chen.
Bei Fahrzeugen mit AGM-Batterie
(Absorptionsglas) ist sicherzustellen,
dass die Batterie durch eine andere
AGM-Batterie ersetzt wird.
AGM-Batterien sind am Label an der
Batterie zu erkennen. Wir empfehlen
den Einsatz einer original Opel-Batte‐
rie.
Hinweis
Der Einsatz einer anderen AGM-
Fahrzeugbatterie als der original
Opel-Fahrzeugbatterie kann die
Leistung des Stopp-Start-Systems
beeinträchtigen.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt
durchführen zu lassen.
Stopp-Start-Automatik 3 133.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.
Starthilfe 3 208.
Warnschild

Fahrzeugwartung175Bedeutung der Symbole:● Funken, offene Flammen oder Rauch vermeiden.
● Augen immer schützen. Explo‐ sive Gase können zu Erblindung
oder Verletzungen führen.
● Die Fahrzeugbatterie außerhalb der Reichweite von Kindern
aufbewahren.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Für weitere Informationen siehe Betriebsanleitung.
● Rund um die Fahrzeugbatterie können explosive Gase auftre‐
ten.Diesel-Kraftstofffilter
Bei jedem Motorölwechsel Restwas‐
ser aus dem Diesel-Kraftstofffilter
ablassen.
Einen Behälter unter das Filterge‐
häuse stellen. Ablassstopfen mit
einem geeigneten Schraubenschlüs‐
sel gegen den Uhrzeigersinn drehen, um das Wasser abzulassen.
Der Vorgang ist beendet, sobald
Dieselkraftstoff aus der Öffnung
austritt. Den Ablassstopfen durch
Drehen im Uhrzeigersinn wieder anziehen.
Bei abgestelltem Motor die Zündung
auf ON stellen, ca. 5 Sekunden
warten und dann zum Einspritzen von
Anlasskraftstoff den Schlüssel auf
LOCK drehen. Diesen Vorgang mind.
3 Mal wiederholen. Der Motor darf
dabei nicht laufen, damit keine Luft in die Kraftstoffleitung eindringen kann.
Bei erschwerten Betriebsbedingun‐
gen den Diesel-Kraftstofffilter in
kürzeren Intervallen prüfen.
Bei Wasser im Diesel-Kraftstofffilter
leuchtet die Kontrollleuchte U am
Instrument auf 3 96. Das Wasser
sofort ablassen.

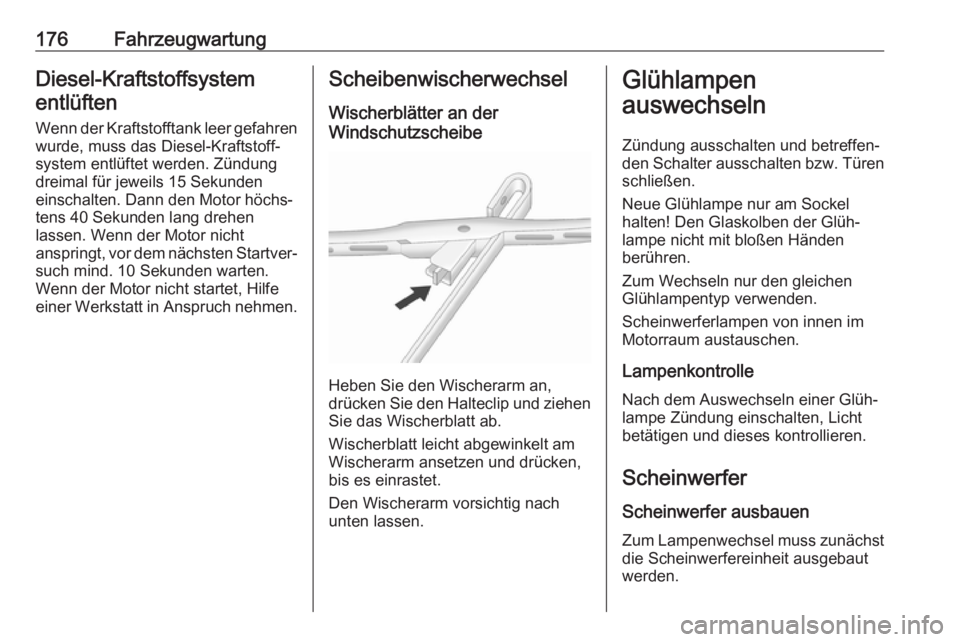

176FahrzeugwartungDiesel-Kraftstoffsystementlüften
Wenn der Kraftstofftank leer gefahrenwurde, muss das Diesel-Kraftstoff‐
system entlüftet werden. Zündung
dreimal für jeweils 15 Sekunden
einschalten. Dann den Motor höchs‐
tens 40 Sekunden lang drehen
lassen. Wenn der Motor nicht
anspringt, vor dem nächsten Startver‐
such mind. 10 Sekunden warten.
Wenn der Motor nicht startet, Hilfe
einer Werkstatt in Anspruch nehmen.Scheibenwischerwechsel
Wischerblätter an der
Windschutzscheibe
Heben Sie den Wischerarm an,
drücken Sie den Halteclip und ziehen Sie das Wischerblatt ab.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Den Wischerarm vorsichtig nach
unten lassen.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten! Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.

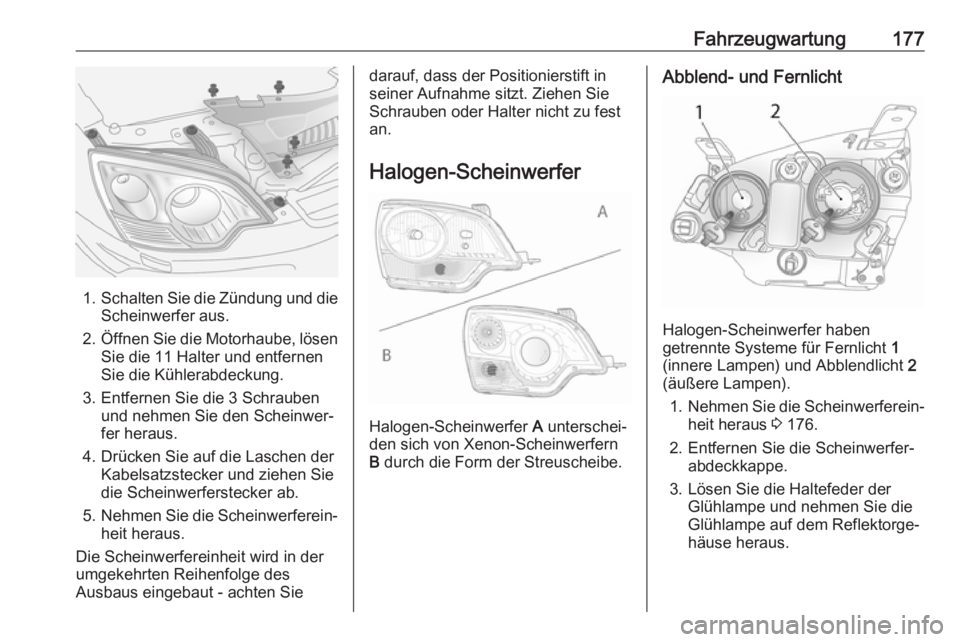

Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Scheinwerfer
Scheinwerfer ausbauen Zum Lampenwechsel muss zunächst die Scheinwerfereinheit ausgebaut
werden.

Fahrzeugwartung177
1.Schalten Sie die Zündung und die
Scheinwerfer aus.
2. Öffnen Sie die Motorhaube, lösen
Sie die 11 Halter und entfernen
Sie die Kühlerabdeckung.
3. Entfernen Sie die 3 Schrauben und nehmen Sie den Scheinwer‐fer heraus.
4. Drücken Sie auf die Laschen der Kabelsatzstecker und ziehen Sie
die Scheinwerferstecker ab.
5. Nehmen Sie die Scheinwerferein‐
heit heraus.
Die Scheinwerfereinheit wird in der
umgekehrten Reihenfolge des
Ausbaus eingebaut - achten Sie
darauf, dass der Positionierstift in
seiner Aufnahme sitzt. Ziehen Sie
Schrauben oder Halter nicht zu fest
an.
Halogen-Scheinwerfer
Halogen-Scheinwerfer A
unterschei‐
den sich von Xenon-Scheinwerfern
B durch die Form der Streuscheibe.
Abblend- und Fernlicht
Halogen-Scheinwerfer haben
getrennte Systeme für Fernlicht 1
(innere Lampen) und Abblendlicht 2
(äußere Lampen).
1. Nehmen Sie die Scheinwerferein‐
heit heraus 3 176.
2. Entfernen Sie die Scheinwerfer‐ abdeckkappe.
3. Lösen Sie die Haltefeder der Glühlampe und nehmen Sie die
Glühlampe auf dem Reflektorge‐
häuse heraus.

178Fahrzeugwartung4. Achten Sie beim Einsetzen einerneuen Glühlampe darauf, dass
die Lappen ordnungsgemäß in
den Vertiefungen auf dem Reflek‐
tor einrasten.
5. Setzen Sie die Haltefeder der Glühlampe ein und bringen Sie
die Scheinwerferabdeckkappe
wieder an.
6. Setzen Sie die Scheinwerferein‐ heit wieder ein.
Vordere Blinkleuchte1. Nehmen Sie die Scheinwerferein‐
heit heraus 3 176.
2. Drehen Sie den Glühlampenhal‐ ter gegen den Uhrzeigersinn und
ziehen Sie den Glühlampenhalter
von der Leuchteneinheit ab.
3. Drücken und drehen Sie die Glüh‐
lampe zum Herausnehmen gegen den Uhrzeigersinn aus demLampenhalter.
4. Setzen Sie die neue Glühlampe durch Drücken und Drehen im
Uhrzeigersinn in den Lampenhal‐
ter ein.
5. Setzen Sie den Glühlampenhalter
durch Drehen im Uhrzeigersinn in die Leuchteneinheit ein.
6. Setzen Sie die Scheinwerferein‐ heit wieder ein.Standlicht
1.Nehmen Sie die Scheinwerferein‐
heit heraus 3 176.
2. Entfernen Sie die Scheinwerfer‐ abdeckkappe und ziehen Sie den
Glühlampenhalter (neben der
Fernlichtglühlampe) von der
Leuchteneinheit ab.
3. Ziehen Sie die Glühlampe gerade
aus dem Lampenhalter heraus.
4. Setzen Sie die neue Glühlampe ein und verwenden Sie dabei zumHalten der Glühlampe ein nicht
faserndes Tuch.
