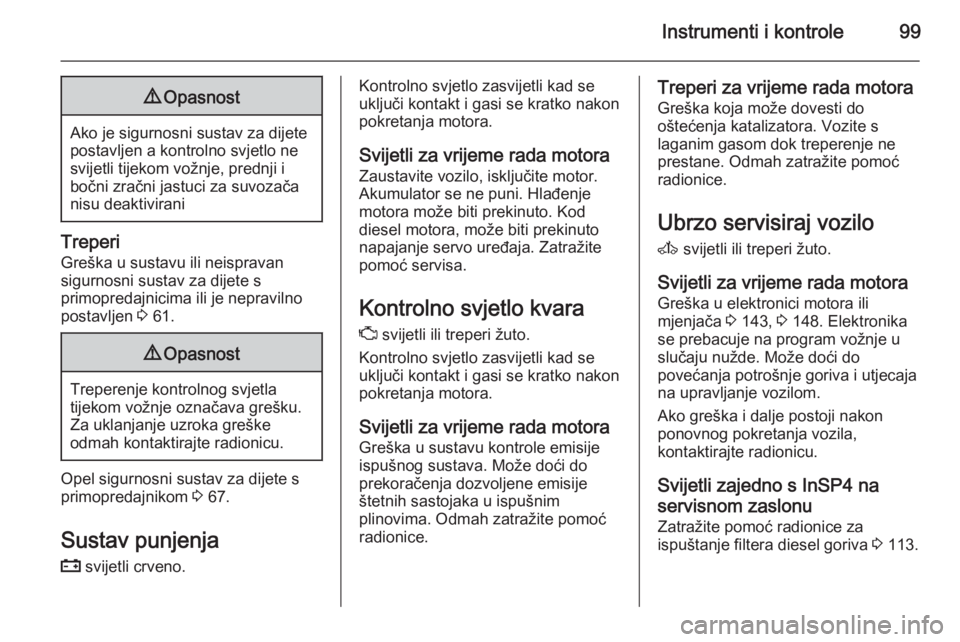

Instrumenti i kontrole999Opasnost
Ako je sigurnosni sustav za dijete
postavljen a kontrolno svjetlo ne
svijetli tijekom vožnje, prednji i
bočni zračni jastuci za suvozača
nisu deaktivirani
Treperi
Greška u sustavu ili neispravan
sigurnosni sustav za dijete s
primopredajnicima ili je nepravilno postavljen 3 61.
9 Opasnost
Treperenje kontrolnog svjetla
tijekom vožnje označava grešku. Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Opel sigurnosni sustav za dijete s
primopredajnikom 3 67.
Sustav punjenja
p svijetli crveno.
Kontrolno svjetlo zasvijetli kad se
uključi kontakt i gasi se kratko nakon
pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator se ne puni. Hlađenje
motora može biti prekinuto. Kod
diesel motora, može biti prekinuto
napajanje servo uređaja. Zatražite
pomoć servisa.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Kontrolno svjetlo zasvijetli kad se
uključi kontakt i gasi se kratko nakon
pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo
A svijetli ili treperi žuto.
Svijetli za vrijeme rada motora
Greška u elektronici motora ili
mjenjača 3 143, 3 148. Elektronika
se prebacuje na program vožnje u
slučaju nužde. Može doći do
povećanja potrošnje goriva i utjecaja
na upravljanje vozilom.
Ako greška i dalje postoji nakon
ponovnog pokretanja vozila,
kontaktirajte radionicu.
Svijetli zajedno s InSP4 na
servisnom zaslonu
Zatražite pomoć radionice za
ispuštanje filtera diesel goriva 3 113.

100Instrumenti i kontrole

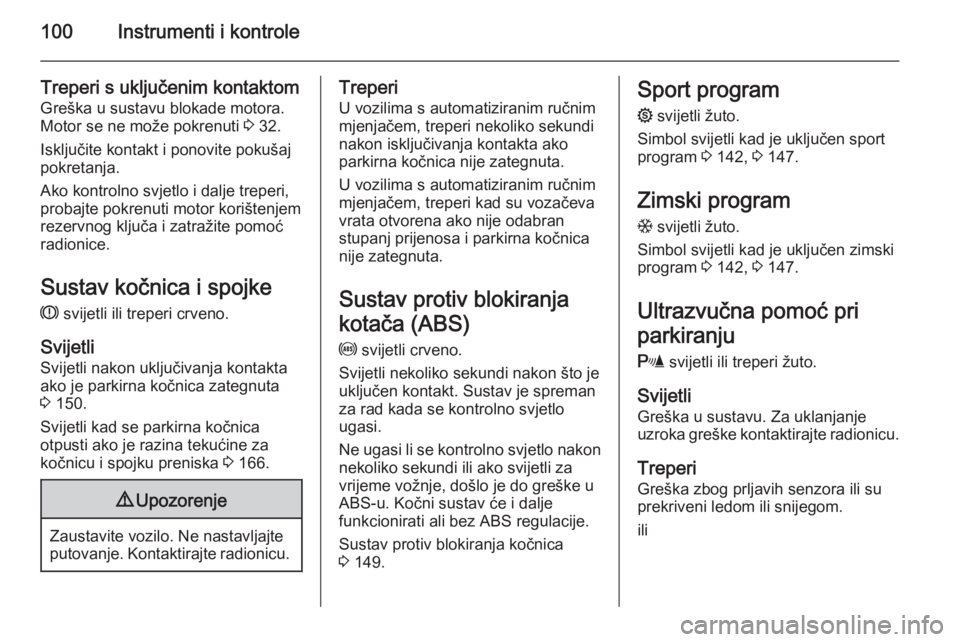

Treperi s uključenim kontaktomGreška u sustavu blokade motora.
Motor se ne može pokrenuti 3 32.
Isključite kontakt i ponovite pokušaj
pokretanja.
Ako kontrolno svjetlo i dalje treperi,
probajte pokrenuti motor korištenjem
rezervnog ključa i zatražite pomoć
radionice.
Sustav kočnica i spojke
R svijetli ili treperi crveno.
Svijetli
Svijetli nakon uključivanja kontakta
ako je parkirna kočnica zategnuta
3 150.
Svijetli kad se parkirna kočnica
otpusti ako je razina tekućine za
kočnicu i spojku preniska 3 166.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Treperi
U vozilima s automatiziranim ručnim mjenjačem, treperi nekoliko sekundi
nakon isključivanja kontakta ako
parkirna kočnica nije zategnuta.
U vozilima s automatiziranim ručnim
mjenjačem, treperi kad su vozačeva
vrata otvorena ako nije odabran
stupanj prijenosa i parkirna kočnica
nije zategnuta.
Sustav protiv blokiranja
kotača (ABS)
u svijetli crveno.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolno svjetlo
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kočnica
3 149.Sport program
1 svijetli žuto.
Simbol svijetli kad je uključen sport
program 3 142, 3 147.
Zimski program T svijetli žuto.
Simbol svijetli kad je uključen zimski
program 3 142, 3 147.
Ultrazvučna pomoć pri
parkiranju
r svijetli ili treperi žuto.
Svijetli
Greška u sustavu. Za uklanjanje
uzroka greške kontaktirajte radionicu.
Treperi
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom.
ili

Instrumenti i kontrole101
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Ultrazvučni parkirni senzori 3 153.
Elektronički program
stabilnosti
v svijetli ili treperi žuto.
Svijetli nekoliko sekundi kada je
uključen kontakt.
Treperi tijekom vožnje
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti 3 150.
Svijetli za vrijeme vožnje Sustav je isključen ili je prisutna
greška. Vožnja se može nastaviti.
Vozna stabilnost se ipak može
pogoršati ovisno o uvjetima na
površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
ESP® Plus
3 150.Temperatura rashladnog
sredstva motora W svijetli crveno.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Odmah provjerite razinu rashladnog
sredstva 3 165.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje i filter čestica
diesel motora ! svijetli ili treperi žuto.
Svijetli
Aktivirano je predgrijanje. Aktivira se samo kada je temperature okoline
niska.
Treperi
u vozilima s ugrađenim filterom diesel
čestica.
Kontrolno svjetlo ! treperi ako filter
zahtijeva čišćenje a prethodni uvjeti vožnje nisu omogućili automatsko
čišćenje. Nastavite vožnju i ako je
moguće ne dozvolite da brzina vrtnje
motora padne ispod 2000 okr/min.
Kontrolno svjetlo ! se isključuje čim
je proces samočišćenja završen.
Filter čestica diesel motora 3 138.
Sustav detekcije
ispuhavanja i sustav
kontrole tlaka u gumama
w svijetli ili treperi crveno ili žuto.
Kontrolno svjetlo svijetli crveno
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi. Za vožnju s run-flat gumama
3 192 dozvoljena je maksimalna
brzina od 80 km/h.

102Instrumenti i kontrole
Kontrolno svjetlo svijetli žutoGreška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Kontaktirajte radionicu.
Treperi
Treperi tri puta da označi inicijalizaciju sustava.
Sustav detekcije ispuhavanja 3 195,
sustav kontrole tlaka u gumama
3 194.
Interaktivni sustav vožnje,
kontinuirana kontrola
prigušenja, sport program
IDS+ svijetli žuto.
Kontrolno svjetlo zasvijetli kad se uključi kontakt i gasi se kratko nakon pokretanja motora. Svijetljenje
tijekom vožnje označava grešku u
sustavu. Za uklanjanje uzroka greške kontaktirajte radionicu.
IDS Plus
3 151, CDC 3 152, Sport
program 3 151.Tlak motornog ulja
I svijetli crveno.
Kontrolno svjetlo zasvijetli kad se
uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Ne vadite ključ dok vozilo ne
miruje, u suprotnom se kolo
upravljača može neočekivano
zaključati.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 164.
Niska razina motornog ulja
S svijetli žuto.
Razina motornog ulja se provjerava
automatski.
Svijetli za vrijeme rada motora
Niska razina motornog ulja. Provjerite razinu ulja i po potrebi nadolijte
3 164.
Niska razina goriva
Y svijetli ili treperi žuto.

Instrumenti i kontrole103
SvijetliRazina u spremniku je preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.Ne dozvolite da se spremnik isprazni.
Katalizator 3 139.
Odzračivanje sustava diesel goriva
3 168.
Otvori&Pokreni sustav
0 svijetli ili treperi žuto.
Treperi
Elektronički ključ više nije u području
prijema unutrašnjosti vozila. Motor se ne može pokrenuti. Držite Start/Stop
prekidač pritisnut malo dulje za
isključivanje kontakta.
ili
Greška elektroničkog ključa.
Korištenje je moguće samo putem
rada u slučaju nužde.Svijetli
Greška u sustavu. Pokušajte
upravljati rezervnim ključem,
daljinskim upravljačem ili postupkom
za slučaj nužde. Držite Start/Stop
prekidač pritisnut malo dulje za
isključivanje kontakta. Zatražite
pomoć servisa.
ili
Kolo upravljača je još uvijek
zaključano. Lagano pomaknite kolo
upravljača i pritisnite Start/Stop
prekidač.
Otvori&Pokreni sustav 3 22.
Primijenite nožnu kočnicu
j svijetli žuto.
Motor s ručnim mjenjačem se može
pokrenuti samo ako je nožna kočnica
pritisnuta. Ako nožna kočnica nije
pritisnuta, svijetli kontrolno svjetlo
3 145.
Vanjska svjetla
8 svijetli zeleno.Svijetli kad su vanjska svjetla
uključena 3 120.
Dugo svjetlo C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo i tijekom upozorenja prednjim
svjetlima 3 121.
Prilagodljiva prednja
svjetla
B svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Ako je uređaj za zakretanje
osvjetljenja zavoja neispravan,
sijalica odgovarajućeg kratkog svjetla se deaktivira i uključuje se svjetlo za
maglu.
Zatražite pomoć servisa.
Treperi
Greška u sustavu. Odmah zatražite
pomoć radionice.

104Instrumenti i kontrole

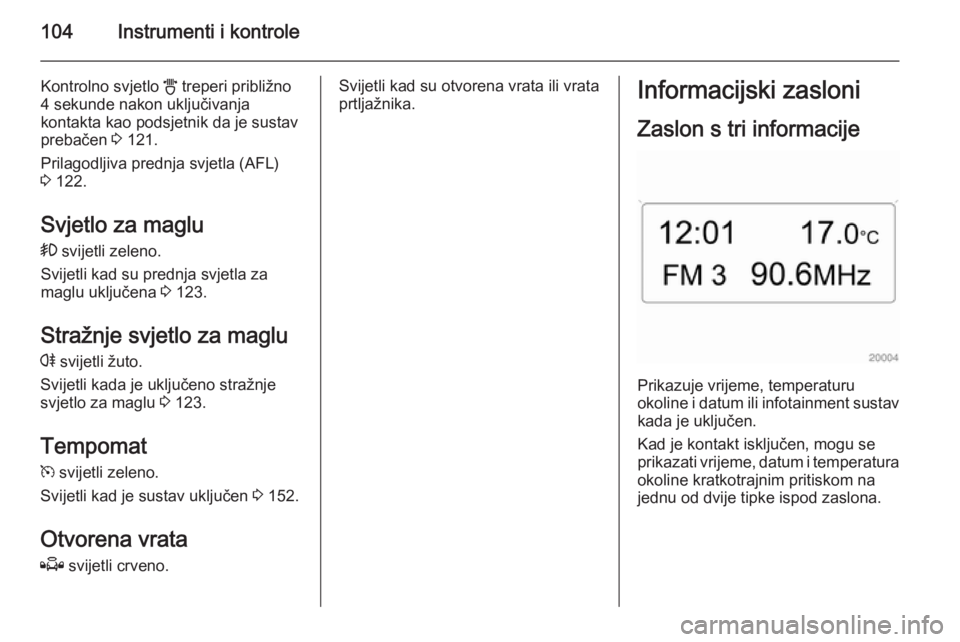

Kontrolno svjetlo B treperi približno
4 sekunde nakon uključivanja
kontakta kao podsjetnik da je sustav prebačen 3 121.
Prilagodljiva prednja svjetla (AFL)
3 122.
Svjetlo za maglu
> svijetli zeleno.
Svijetli kad su prednja svjetla za
maglu uključena 3 123.
Stražnje svjetlo za maglu
r svijetli žuto.
Svijetli kada je uključeno stražnje
svjetlo za maglu 3 123.
Tempomat
m svijetli zeleno.
Svijetli kad je sustav uključen 3 152.
Otvorena vrata Q svijetli crveno.Svijetli kad su otvorena vrata ili vrata
prtljažnika.Informacijski zasloni
Zaslon s tri informacije
Prikazuje vrijeme, temperaturu
okoline i datum ili infotainment sustav
kada je uključen.
Kad je kontakt isključen, mogu se
prikazati vrijeme, datum i temperatura okoline kratkotrajnim pritiskom na
jednu od dvije tipke ispod zaslona.

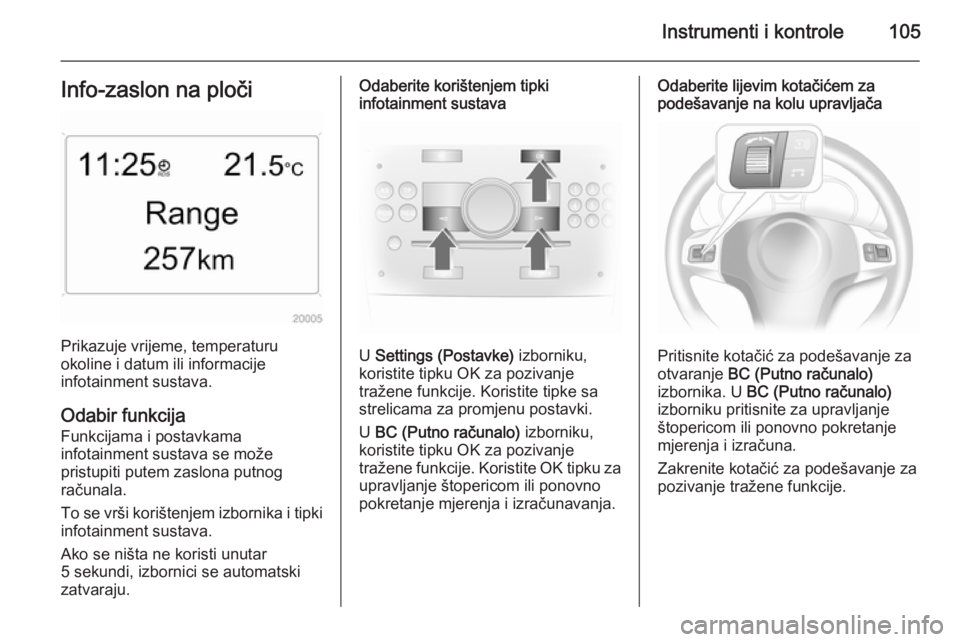

Instrumenti i kontrole105Info-zaslon na ploči
Prikazuje vrijeme, temperaturu
okoline i datum ili informacije
infotainment sustava.
Odabir funkcija
Funkcijama i postavkama
infotainment sustava se može
pristupiti putem zaslona putnog
računala.
To se vrši korištenjem izbornika i tipki infotainment sustava.
Ako se ništa ne koristi unutar
5 sekundi, izbornici se automatski
zatvaraju.
Odaberite korištenjem tipki
infotainment sustava
U Settings (Postavke) izborniku,
koristite tipku OK za pozivanje
tražene funkcije. Koristite tipke sa
strelicama za promjenu postavki.
U BC (Putno računalo) izborniku,
koristite tipku OK za pozivanje
tražene funkcije. Koristite OK tipku za upravljanje štopericom ili ponovno
pokretanje mjerenja i izračunavanja.
Odaberite lijevim kotačićem za
podešavanje na kolu upravljača
Pritisnite kotačić za podešavanje za
otvaranje BC (Putno računalo)
izbornika. U BC (Putno računalo)
izborniku pritisnite za upravljanje
štopericom ili ponovno pokretanje
mjerenja i izračuna.
Zakrenite kotačić za podešavanje za
pozivanje tražene funkcije.

106Instrumenti i kontrole

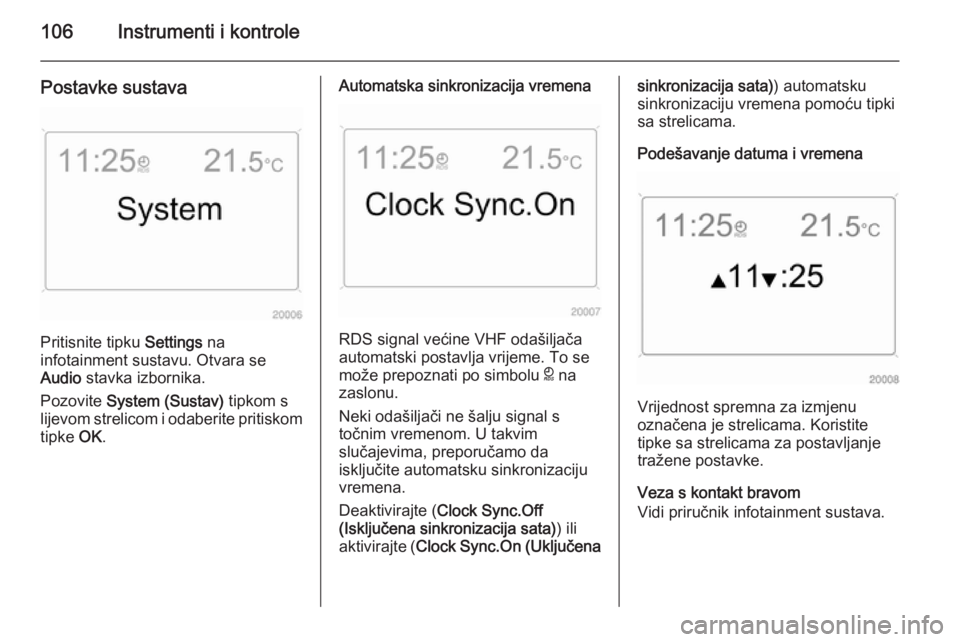

Postavke sustava
Pritisnite tipku Settings na
infotainment sustavu. Otvara se
Audio stavka izbornika.
Pozovite System (Sustav) tipkom s
lijevom strelicom i odaberite pritiskom
tipke OK.
Automatska sinkronizacija vremena
RDS signal većine VHF odašiljača
automatski postavlja vrijeme. To se
može prepoznati po simbolu } na
zaslonu.
Neki odašiljači ne šalju signal s
točnim vremenom. U takvim
slučajevima, preporučamo da
isključite automatsku sinkronizaciju
vremena.
Deaktivirajte ( Clock Sync.Off
(Isključena sinkronizacija sata) ) ili
aktivirajte ( Clock Sync.On (Uključena
sinkronizacija sata) ) automatsku
sinkronizaciju vremena pomoću tipki
sa strelicama.
Podešavanje datuma i vremena
Vrijednost spremna za izmjenu
označena je strelicama. Koristite tipke sa strelicama za postavljanje
tražene postavke.
Veza s kontakt bravom
Vidi priručnik infotainment sustava.

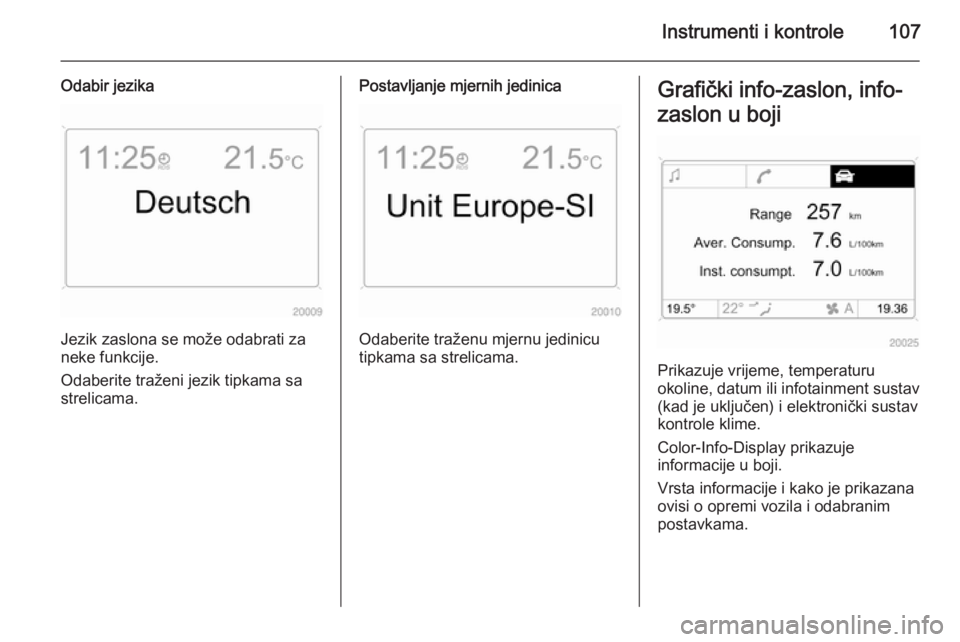

Instrumenti i kontrole107
Odabir jezika
Jezik zaslona se može odabrati za
neke funkcije.
Odaberite traženi jezik tipkama sa
strelicama.
Postavljanje mjernih jedinica
Odaberite traženu mjernu jedinicu
tipkama sa strelicama.
Grafički info-zaslon, info-
zaslon u boji
Prikazuje vrijeme, temperaturu
okoline, datum ili infotainment sustav
(kad je uključen) i elektronički sustav
kontrole klime.
Color-Info-Display prikazuje
informacije u boji.
Vrsta informacije i kako je prikazana
ovisi o opremi vozila i odabranim
postavkama.

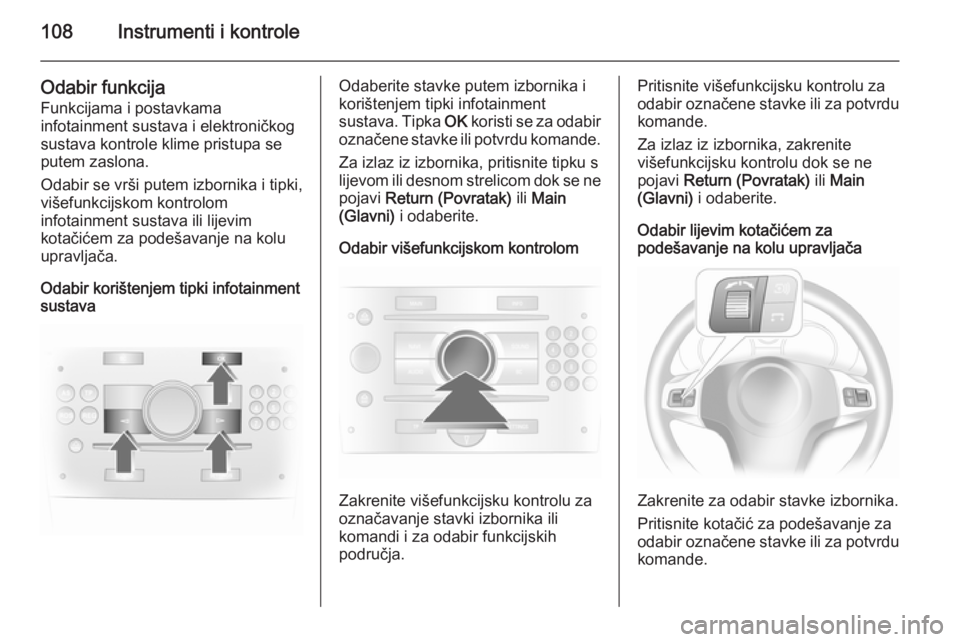

108Instrumenti i kontrole
Odabir funkcijaFunkcijama i postavkama
infotainment sustava i elektroničkog
sustava kontrole klime pristupa se
putem zaslona.
Odabir se vrši putem izbornika i tipki,
višefunkcijskom kontrolom
infotainment sustava ili lijevim
kotačićem za podešavanje na kolu
upravljača.
Odabir korištenjem tipki infotainment sustavaOdaberite stavke putem izbornika i
korištenjem tipki infotainment
sustava. Tipka OK koristi se za odabir
označene stavke ili potvrdu komande.
Za izlaz iz izbornika, pritisnite tipku s
lijevom ili desnom strelicom dok se ne
pojavi Return (Povratak) ili Main
(Glavni) i odaberite.
Odabir višefunkcijskom kontrolom
Zakrenite višefunkcijsku kontrolu za
označavanje stavki izbornika ili
komandi i za odabir funkcijskih
područja.
Pritisnite višefunkcijsku kontrolu za
odabir označene stavke ili za potvrdu
komande.
Za izlaz iz izbornika, zakrenite
višefunkcijsku kontrolu dok se ne
pojavi Return (Povratak) ili Main
(Glavni) i odaberite.
Odabir lijevim kotačićem za
podešavanje na kolu upravljača
Zakrenite za odabir stavke izbornika.
Pritisnite kotačić za podešavanje za
odabir označene stavke ili za potvrdu
komande.
