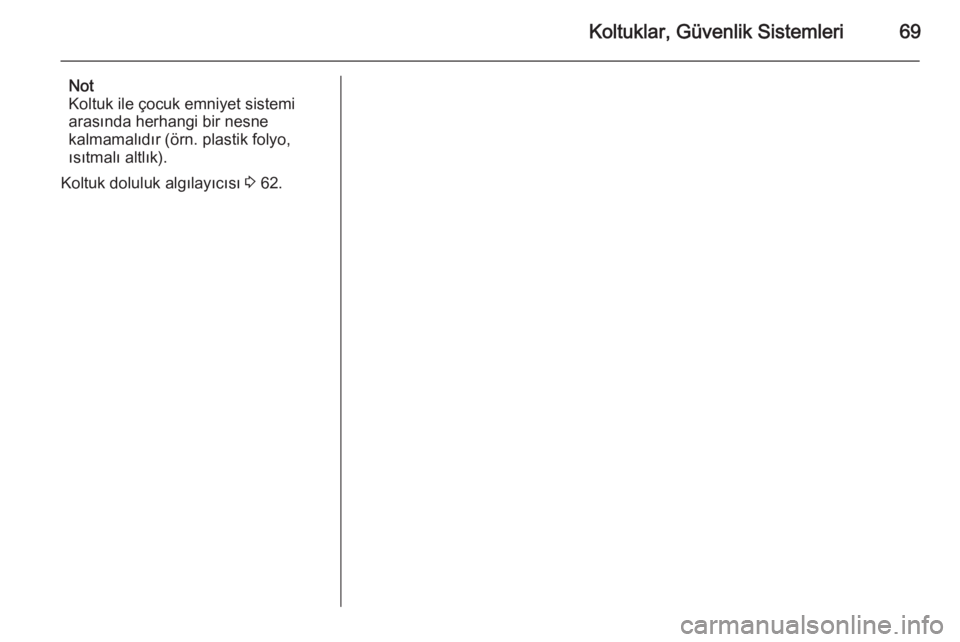

Koltuklar, Güvenlik Sistemleri69
Not
Koltuk ile çocuk emniyet sistemi
arasında herhangi bir nesne
kalmamalıdır (örn. plastik folyo,
ısıtmalı altlık).
Koltuk doluluk algılayıcısı 3 62.

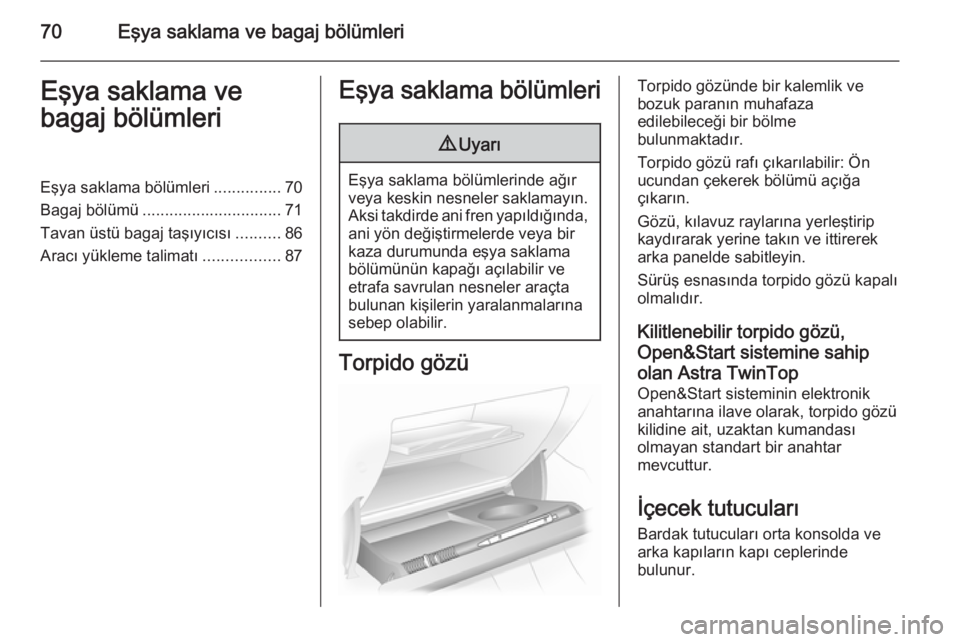

70Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............70
Bagaj bölümü ............................... 71
Tavan üstü bagaj taşıyıcısı ..........86
Aracı yükleme talimatı .................87Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünde bir kalemlik ve
bozuk paranın muhafaza
edilebileceği bir bölme
bulunmaktadır.
Torpido gözü rafı çıkarılabilir: Ön
ucundan çekerek bölümü açığa
çıkarın.
Gözü, kılavuz raylarına yerleştirip
kaydırarak yerine takın ve ittirerek
arka panelde sabitleyin.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
Kilitlenebilir torpido gözü,
Open&Start sistemine sahip
olan Astra TwinTop Open&Start sisteminin elektronik
anahtarına ilave olarak, torpido gözü
kilidine ait, uzaktan kumandası
olmayan standart bir anahtar
mevcuttur.
İçecek tutucuları
Bardak tutucuları orta konsolda ve
arka kapıların kapı ceplerinde
bulunur.

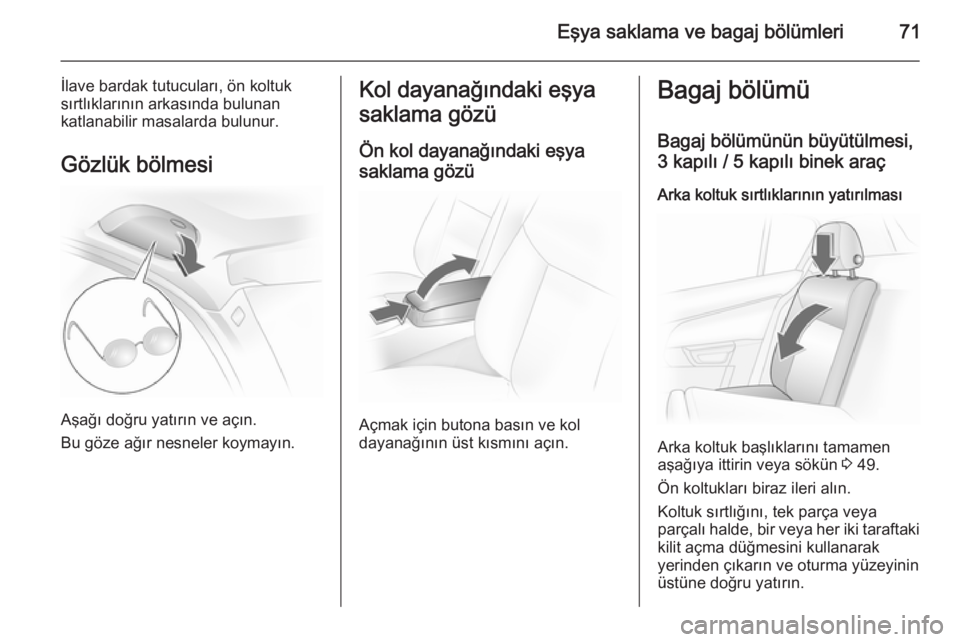

Eşya saklama ve bagaj bölümleri71
İlave bardak tutucuları, ön koltuk
sırtlıklarının arkasında bulunan
katlanabilir masalarda bulunur.
Gözlük bölmesi
Aşağı doğru yatırın ve açın.
Bu göze ağır nesneler koymayın.
Kol dayanağındaki eşya
saklama gözü
Ön kol dayanağındaki eşya
saklama gözü
Açmak için butona basın ve kol
dayanağının üst kısmını açın.
Bagaj bölümü
Bagaj bölümünün büyütülmesi,
3 kapılı / 5 kapılı binek araç
Arka koltuk sırtlıklarının yatırılması
Arka koltuk başlıklarını tamamen
aşağıya ittirin veya sökün 3 49.
Ön koltukları biraz ileri alın.
Koltuk sırtlığını, tek parça veya
parçalı halde, bir veya her iki taraftaki kilit açma düğmesini kullanarak
yerinden çıkarın ve oturma yüzeyinin
üstüne doğru yatırın.

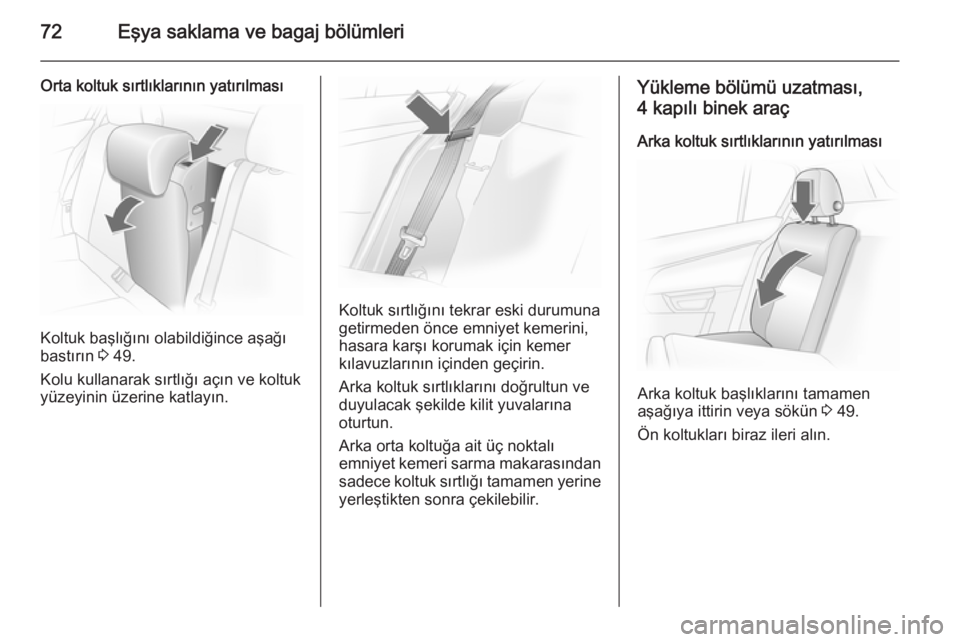

72Eşya saklama ve bagaj bölümleri
Orta koltuk sırtlıklarının yatırılması
Koltuk başlığını olabildiğince aşağı
bastırın 3 49.
Kolu kullanarak sırtlığı açın ve koltuk
yüzeyinin üzerine katlayın.
Koltuk sırtlığını tekrar eski durumuna
getirmeden önce emniyet kemerini,
hasara karşı korumak için kemer
kılavuzlarının içinden geçirin.
Arka koltuk sırtlıklarını doğrultun ve
duyulacak şekilde kilit yuvalarına
oturtun.
Arka orta koltuğa ait üç noktalı
emniyet kemeri sarma makarasından sadece koltuk sırtlığı tamamen yerine
yerleştikten sonra çekilebilir.
Yükleme bölümü uzatması,
4 kapılı binek araç
Arka koltuk sırtlıklarının yatırılması
Arka koltuk başlıklarını tamamen
aşağıya ittirin veya sökün 3 49.
Ön koltukları biraz ileri alın.

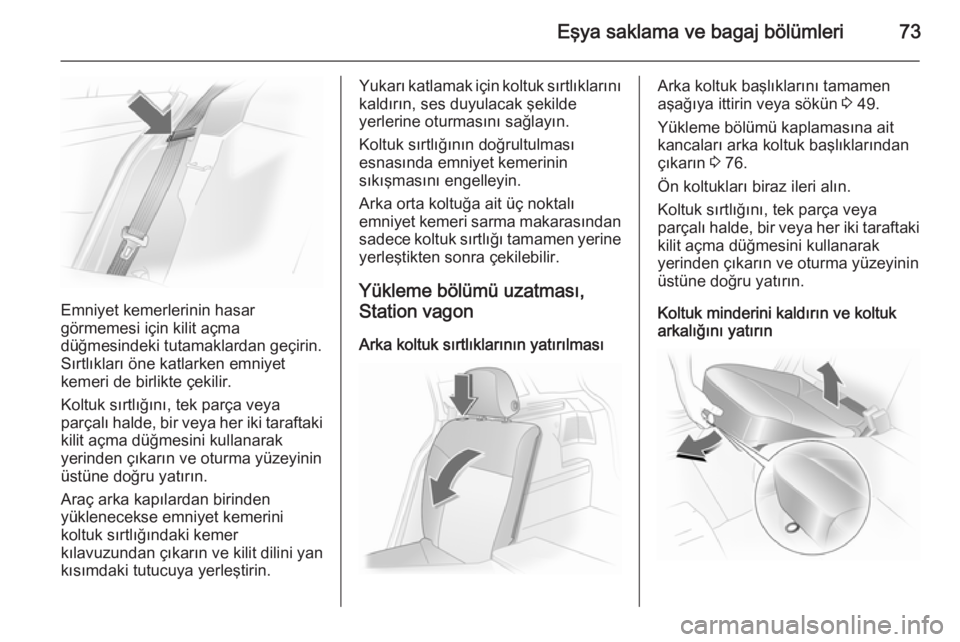

Eşya saklama ve bagaj bölümleri73
Emniyet kemerlerinin hasar
görmemesi için kilit açma
düğmesindeki tutamaklardan geçirin.
Sırtlıkları öne katlarken emniyet
kemeri de birlikte çekilir.
Koltuk sırtlığını, tek parça veya
parçalı halde, bir veya her iki taraftaki kilit açma düğmesini kullanarak
yerinden çıkarın ve oturma yüzeyinin
üstüne doğru yatırın.
Araç arka kapılardan birinden
yüklenecekse emniyet kemerini
koltuk sırtlığındaki kemer
kılavuzundan çıkarın ve kilit dilini yan
kısımdaki tutucuya yerleştirin.
Yukarı katlamak için koltuk sırtlıklarını
kaldırın, ses duyulacak şekilde
yerlerine oturmasını sağlayın.
Koltuk sırtlığının doğrultulması
esnasında emniyet kemerinin
sıkışmasını engelleyin.
Arka orta koltuğa ait üç noktalı
emniyet kemeri sarma makarasından sadece koltuk sırtlığı tamamen yerine
yerleştikten sonra çekilebilir.
Yükleme bölümü uzatması,
Station vagon
Arka koltuk sırtlıklarının yatırılmasıArka koltuk başlıklarını tamamen
aşağıya ittirin veya sökün 3 49.
Yükleme bölümü kaplamasına ait
kancaları arka koltuk başlıklarından çıkarın 3 76.
Ön koltukları biraz ileri alın.
Koltuk sırtlığını, tek parça veya
parçalı halde, bir veya her iki taraftaki kilit açma düğmesini kullanarak
yerinden çıkarın ve oturma yüzeyinin
üstüne doğru yatırın.
Koltuk minderini kaldırın ve koltuk
arkalığını yatırın

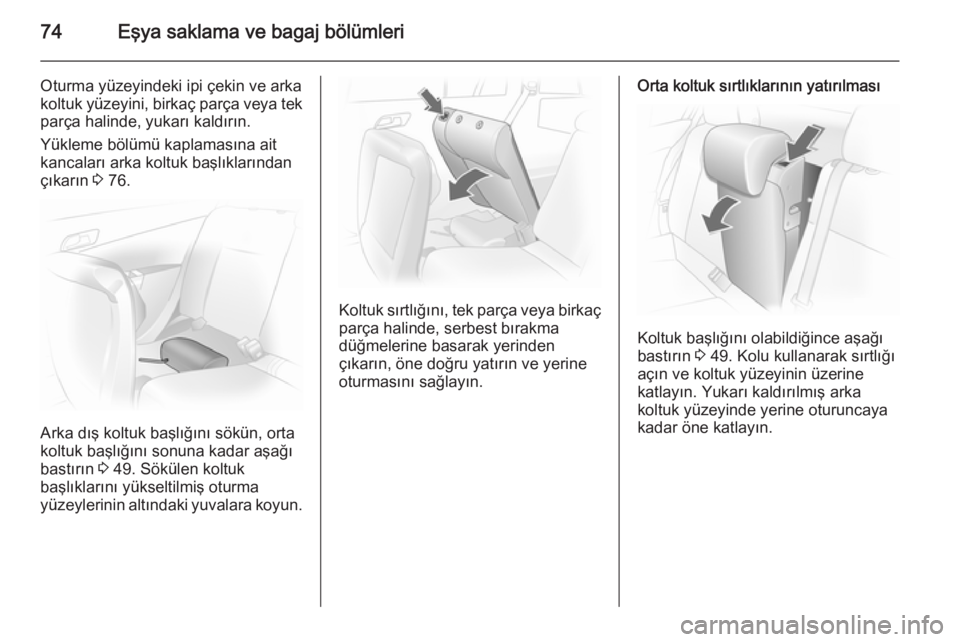

74Eşya saklama ve bagaj bölümleri
Oturma yüzeyindeki ipi çekin ve arka
koltuk yüzeyini, birkaç parça veya tek
parça halinde, yukarı kaldırın.
Yükleme bölümü kaplamasına ait
kancaları arka koltuk başlıklarından çıkarın 3 76.
Arka dış koltuk başlığını sökün, orta
koltuk başlığını sonuna kadar aşağı
bastırın 3 49. Sökülen koltuk
başlıklarını yükseltilmiş oturma
yüzeylerinin altındaki yuvalara koyun.
Koltuk sırtlığını, tek parça veya birkaç
parça halinde, serbest bırakma
düğmelerine basarak yerinden
çıkarın, öne doğru yatırın ve yerine
oturmasını sağlayın.
Orta koltuk sırtlıklarının yatırılması
Koltuk başlığını olabildiğince aşağı
bastırın 3 49. Kolu kullanarak sırtlığı
açın ve koltuk yüzeyinin üzerine
katlayın. Yukarı kaldırılmış arka
koltuk yüzeyinde yerine oturuncaya
kadar öne katlayın.

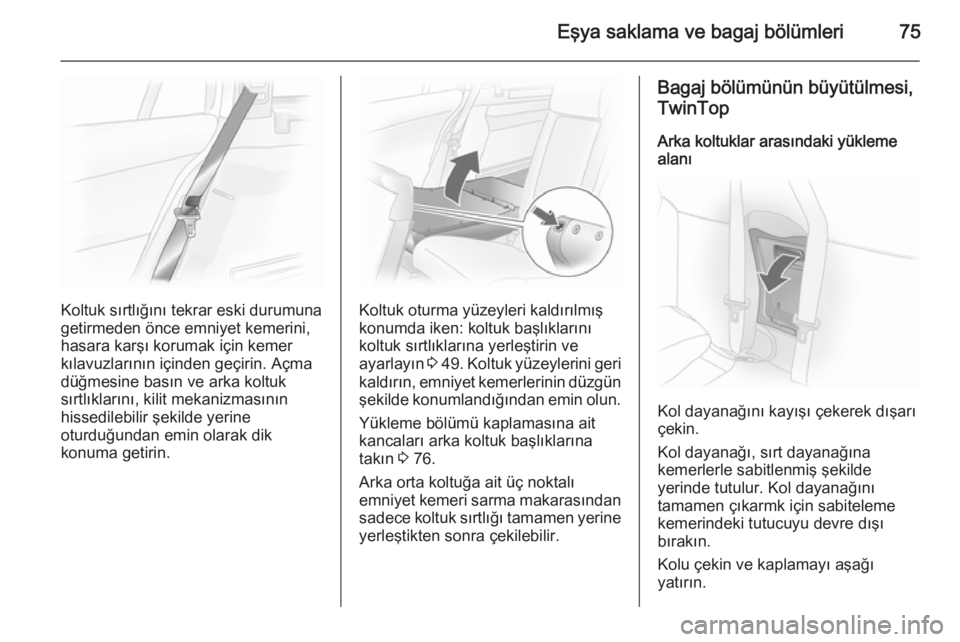

Eşya saklama ve bagaj bölümleri75
Koltuk sırtlığını tekrar eski durumuna
getirmeden önce emniyet kemerini,
hasara karşı korumak için kemer
kılavuzlarının içinden geçirin. Açma
düğmesine basın ve arka koltuk
sırtlıklarını, kilit mekanizmasının
hissedilebilir şekilde yerine
oturduğundan emin olarak dik
konuma getirin.Koltuk oturma yüzeyleri kaldırılmış
konumda iken: koltuk başlıklarını
koltuk sırtlıklarına yerleştirin ve
ayarlayın 3 49 . Koltuk yüzeylerini geri
kaldırın, emniyet kemerlerinin düzgün
şekilde konumlandığından emin olun.
Yükleme bölümü kaplamasına ait
kancaları arka koltuk başlıklarına
takın 3 76.
Arka orta koltuğa ait üç noktalı
emniyet kemeri sarma makarasından sadece koltuk sırtlığı tamamen yerine
yerleştikten sonra çekilebilir.
Bagaj bölümünün büyütülmesi,
TwinTop
Arka koltuklar arasındaki yükleme
alanı
Kol dayanağını kayışı çekerek dışarı
çekin.
Kol dayanağı, sırt dayanağına
kemerlerle sabitlenmiş şekilde
yerinde tutulur. Kol dayanağını
tamamen çıkarmk için sabiteleme kemerindeki tutucuyu devre dışı
bırakın.
Kolu çekin ve kaplamayı aşağı
yatırın.

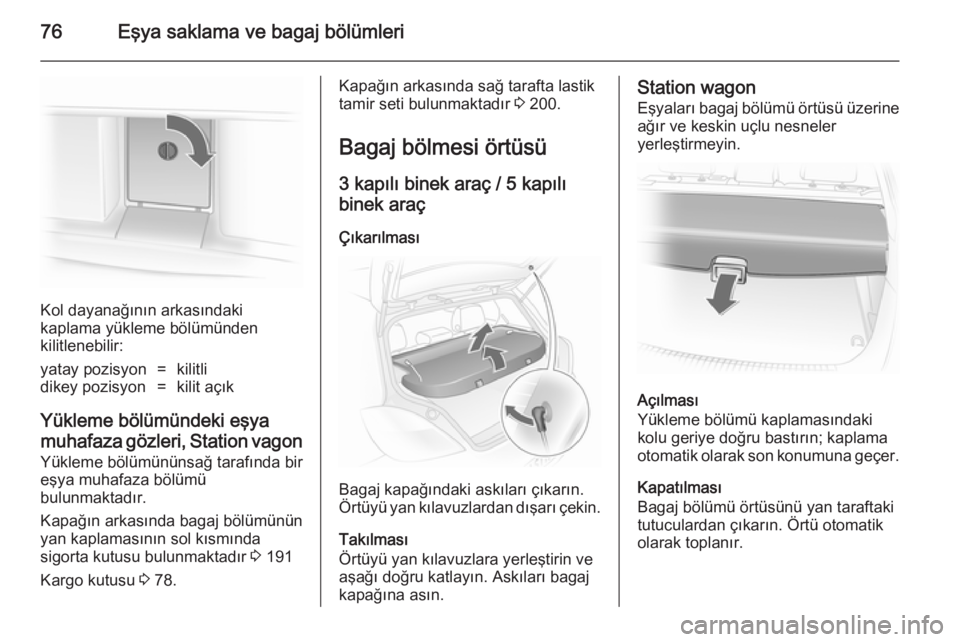

76Eşya saklama ve bagaj bölümleri
Kol dayanağının arkasındaki
kaplama yükleme bölümünden
kilitlenebilir:
yatay pozisyon=kilitlidikey pozisyon=kilit açık
Yükleme bölümündeki eşya
muhafaza gözleri, Station vagon Yükleme bölümününsağ tarafında bir
eşya muhafaza bölümü
bulunmaktadır.
Kapağın arkasında bagaj bölümünün
yan kaplamasının sol kısmında
sigorta kutusu bulunmaktadır 3 191
Kargo kutusu 3 78.
Kapağın arkasında sağ tarafta lastik
tamir seti bulunmaktadır 3 200.
Bagaj bölmesi örtüsü
3 kapılı binek araç / 5 kapılı
binek araç
Çıkarılması
Bagaj kapağındaki askıları çıkarın.
Örtüyü yan kılavuzlardan dışarı çekin.
Takılması
Örtüyü yan kılavuzlara yerleştirin ve
aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Station wagon
Eşyaları bagaj bölümü örtüsü üzerine
ağır ve keskin uçlu nesneler
yerleştirmeyin.
Açılması
Yükleme bölümü kaplamasındaki
kolu geriye doğru bastırın; kaplama
otomatik olarak son konumuna geçer.
Kapatılması
Bagaj bölümü örtüsünü yan taraftaki tutuculardan çıkarın. Örtü otomatik
olarak toplanır.

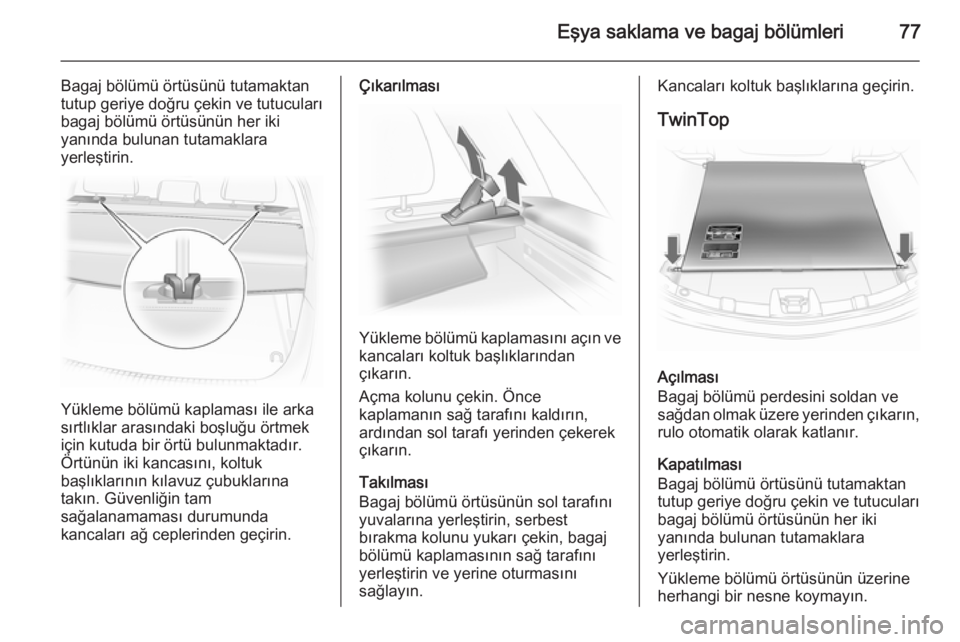

Eşya saklama ve bagaj bölümleri77
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.
Yükleme bölümü kaplaması ile arka
sırtlıklar arasındaki boşluğu örtmek
için kutuda bir örtü bulunmaktadır.
Örtünün iki kancasını, koltuk
başlıklarının kılavuz çubuklarına
takın. Güvenliğin tam
sağalanamaması durumunda
kancaları ağ ceplerinden geçirin.
Çıkarılması
Yükleme bölümü kaplamasını açın ve kancaları koltuk başlıklarından
çıkarın.
Açma kolunu çekin. Önce
kaplamanın sağ tarafını kaldırın,
ardından sol tarafı yerinden çekerek
çıkarın.
Takılması
Bagaj bölümü örtüsünün sol tarafını
yuvalarına yerleştirin, serbest
bırakma kolunu yukarı çekin, bagaj
bölümü kaplamasının sağ tarafını
yerleştirin ve yerine oturmasını
sağlayın.
Kancaları koltuk başlıklarına geçirin.
TwinTop
Açılması
Bagaj bölümü perdesini soldan ve
sağdan olmak üzere yerinden çıkarın, rulo otomatik olarak katlanır.
Kapatılması
Bagaj bölümü örtüsünü tutamaktan tutup geriye doğru çekin ve tutucuları
bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.
Yükleme bölümü örtüsünün üzerine herhangi bir nesne koymayın.

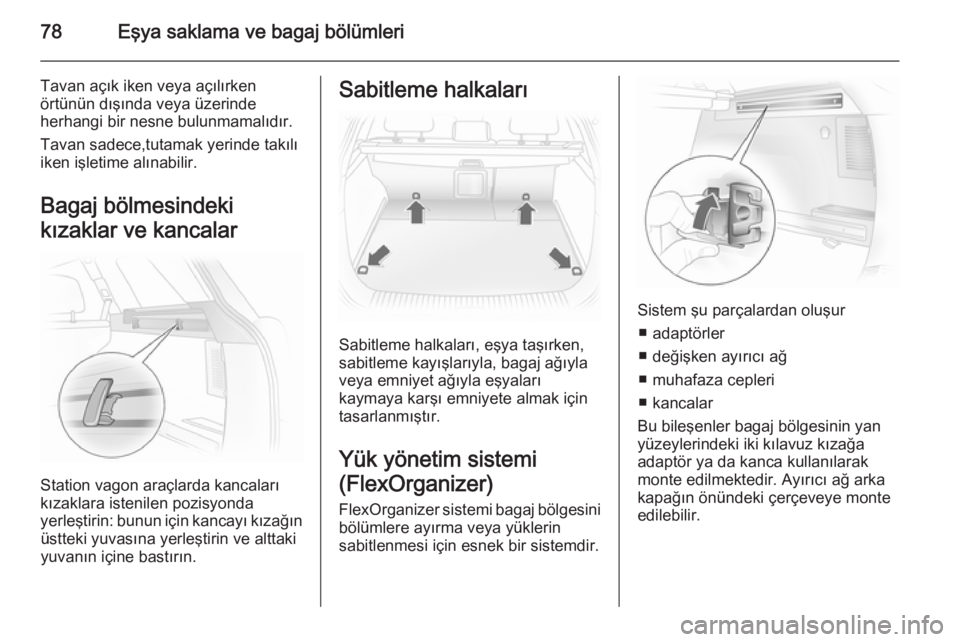

78Eşya saklama ve bagaj bölümleri
Tavan açık iken veya açılırken
örtünün dışında veya üzerinde
herhangi bir nesne bulunmamalıdır.
Tavan sadece,tutamak yerinde takılı
iken işletime alınabilir.
Bagaj bölmesindeki
kızaklar ve kancalar
Station vagon araçlarda kancaları
kızaklara istenilen pozisyonda
yerleştirin: bunun için kancayı kızağın
üstteki yuvasına yerleştirin ve alttaki
yuvanın içine bastırın.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla, bagaj ağıyla
veya emniyet ağıyla eşyaları
kaymaya karşı emniyete almak için
tasarlanmıştır.
Yük yönetim sistemi
(FlexOrganizer)
FlexOrganizer sistemi bagaj bölgesini
bölümlere ayırma veya yüklerin
sabitlenmesi için esnek bir sistemdir.
Sistem şu parçalardan oluşur
■ adaptörler
■ değişken ayırıcı ağ
■ muhafaza cepleri
■ kancalar
Bu bileşenler bagaj bölgesinin yan
yüzeylerindeki iki kılavuz kızağa
adaptör ya da kanca kullanılarak
monte edilmektedir. Ayırıcı ağ arka
kapağın önündeki çerçeveye monte
edilebilir.
