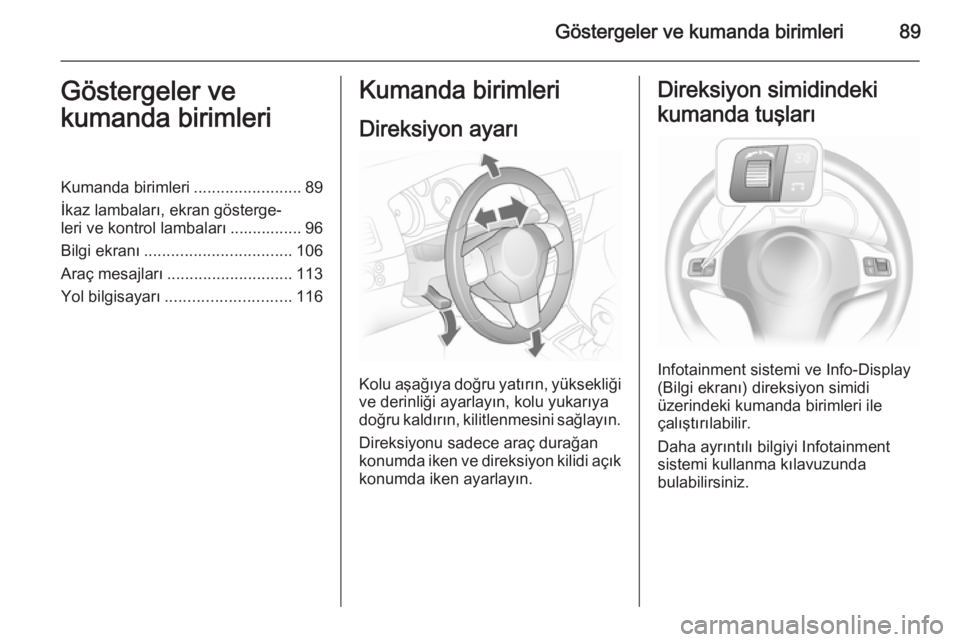

Göstergeler ve kumanda birimleri89Göstergeler ve
kumanda birimleriKumanda birimleri ........................89
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................ 96
Bilgi ekranı ................................. 106
Araç mesajları ............................ 113
Yol bilgisayarı ............................ 116Kumanda birimleri
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç durağan
konumda iken ve direksiyon kilidi açık
konumda iken ayarlayın.
Direksiyon simidindeki
kumanda tuşları
Infotainment sistemi ve Info-Display
(Bilgi ekranı) direksiyon simidi
üzerindeki kumanda birimleri ile
çalıştırılabilir.
Daha ayrıntılı bilgiyi Infotainment
sistemi kullanma kılavuzunda
bulabilirsiniz.

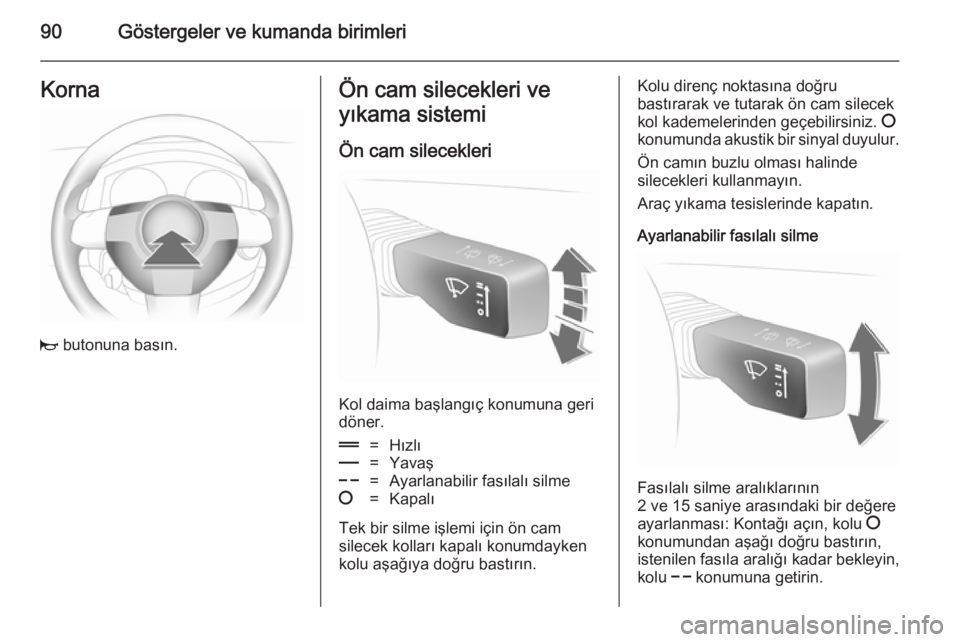

90Göstergeler ve kumanda birimleriKorna
j butonuna basın.
Ön cam silecekleri ve
yıkama sistemi
Ön cam silecekleri
Kol daima başlangıç konumuna geri
döner.
&=Hızlı%=Yavaş$=Ayarlanabilir fasılalı silme§=Kapalı
Tek bir silme işlemi için ön cam
silecek kolları kapalı konumdayken kolu aşağıya doğru bastırın.
Kolu direnç noktasına doğru
bastırarak ve tutarak ön cam silecek
kol kademelerinden geçebilirsiniz. §
konumunda akustik bir sinyal duyulur.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
Ayarlanabilir fasılalı silme
Fasılalı silme aralıklarının
2 ve 15 saniye arasındaki bir değere
ayarlanması: Kontağı açın, kolu §
konumundan aşağı doğru bastırın,
istenilen fasıla aralığı kadar bekleyin,
kolu $ konumuna getirin.

Göstergeler ve kumanda birimleri91
Kontak açıldıktan sonra ve kol $
konumuna getirildikten sonra fasılalı silme aralığı 6 saniyeye ayarlanır.
Yağmur sensörlü otomatik silme$=Yağmur sensörlü otomatik
silme
Yağmur sensörü; ön camdaki
yağmurun miktarını algılayarak,
otomatik olarak silme hızını ayarlar.
Yağmur sensörünün sensör alanını
toz, kir ve buzdan uzak tutun.
Cam yıkama sistemi
Kolu çekin. Ön cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere
çalıştırılır.
Aydınlatmanın açık olması halinde yıkama suyu farlara da püskürtülür.
Bu durumda far yıkama sistemi
2 dakika boyunca çalışmaz.
Arka cam sileceği ve
yıkama sistemi
Kolu ileri doğru itin. Arka cam
silecekleri aralıklı olarak çalışır.
Silecekleri, kolu ileri doğru iterek
devre dışı bırakın.

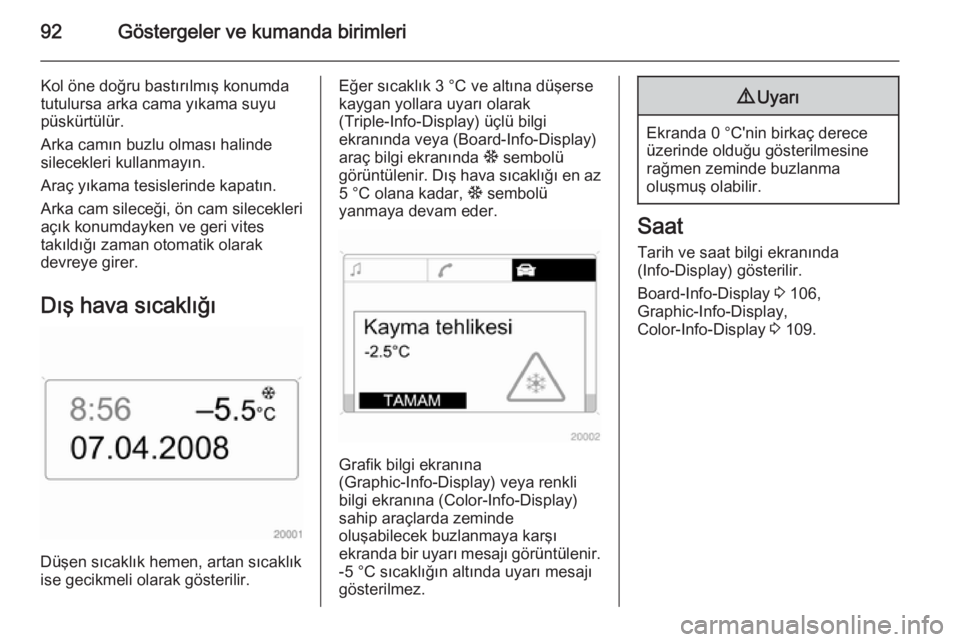

92Göstergeler ve kumanda birimleri
Kol öne doğru bastırılmış konumdatutulursa arka cama yıkama suyupüskürtülür.
Arka camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
Arka cam sileceği, ön cam silecekleri
açık konumdayken ve geri vites
takıldığı zaman otomatik olarak
devreye girer.
Dış hava sıcaklığı
Düşen sıcaklık hemen, artan sıcaklık
ise gecikmeli olarak gösterilir.
Eğer sıcaklık 3 °C ve altına düşerse
kaygan yollara uyarı olarak
(Triple-Info-Display) üçlü bilgi
ekranında veya (Board-Info-Display)
araç bilgi ekranında : sembolü
görüntülenir. Dış hava sıcaklığı en az
5 °C olana kadar, : sembolü
yanmaya devam eder.
Grafik bilgi ekranına
(Graphic-Info-Display) veya renkli
bilgi ekranına (Color-Info-Display)
sahip araçlarda zeminde
oluşabilecek buzlanmaya karşı
ekranda bir uyarı mesajı görüntülenir.
-5 °C sıcaklığın altında uyarı mesajı
gösterilmez.
9 Uyarı
Ekranda 0 °C'nin birkaç derece
üzerinde olduğu gösterilmesine
rağmen zeminde buzlanma
oluşmuş olabilir.
Saat
Tarih ve saat bilgi ekranında
(Info-Display) gösterilir.
Board-Info-Display 3 106,
Graphic-Info-Display,
Color-Info-Display 3 109.

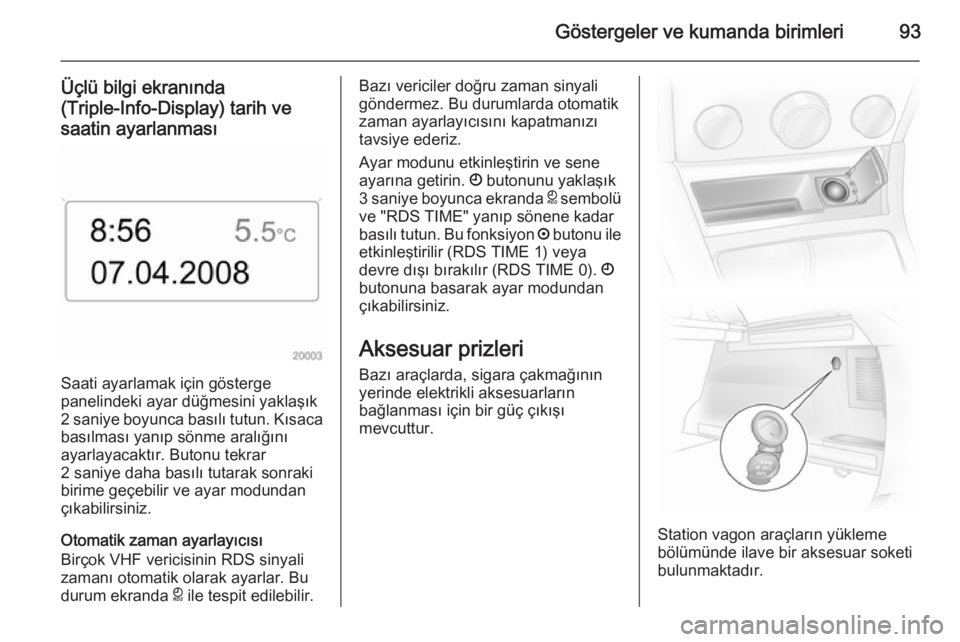

Göstergeler ve kumanda birimleri93
Üçlü bilgi ekranında(Triple-Info-Display) tarih vesaatin ayarlanması
Saati ayarlamak için gösterge
panelindeki ayar düğmesini yaklaşık
2 saniye boyunca basılı tutun. Kısaca
basılması yanıp sönme aralığını
ayarlayacaktır. Butonu tekrar
2 saniye daha basılı tutarak sonraki
birime geçebilir ve ayar modundan
çıkabilirsiniz.
Otomatik zaman ayarlayıcısı
Birçok VHF vericisinin RDS sinyali
zamanı otomatik olarak ayarlar. Bu
durum ekranda } ile tespit edilebilir.
Bazı vericiler doğru zaman sinyali
göndermez. Bu durumlarda otomatik
zaman ayarlayıcısını kapatmanızı
tavsiye ederiz.
Ayar modunu etkinleştirin ve sene
ayarına getirin. Ö butonunu yaklaşık
3 saniye boyunca ekranda } sembolü
ve "RDS TIME" yanıp sönene kadar
basılı tutun. Bu fonksiyon ; butonu ile
etkinleştirilir (RDS TIME 1) veya
devre dışı bırakılır (RDS TIME 0). Ö
butonuna basarak ayar modundan
çıkabilirsiniz.
Aksesuar prizleri
Bazı araçlarda, sigara çakmağının
yerinde elektrikli aksesuarların
bağlanması için bir güç çıkışı
mevcuttur.
Station vagon araçların yükleme
bölümünde ilave bir aksesuar soketi
bulunmaktadır.

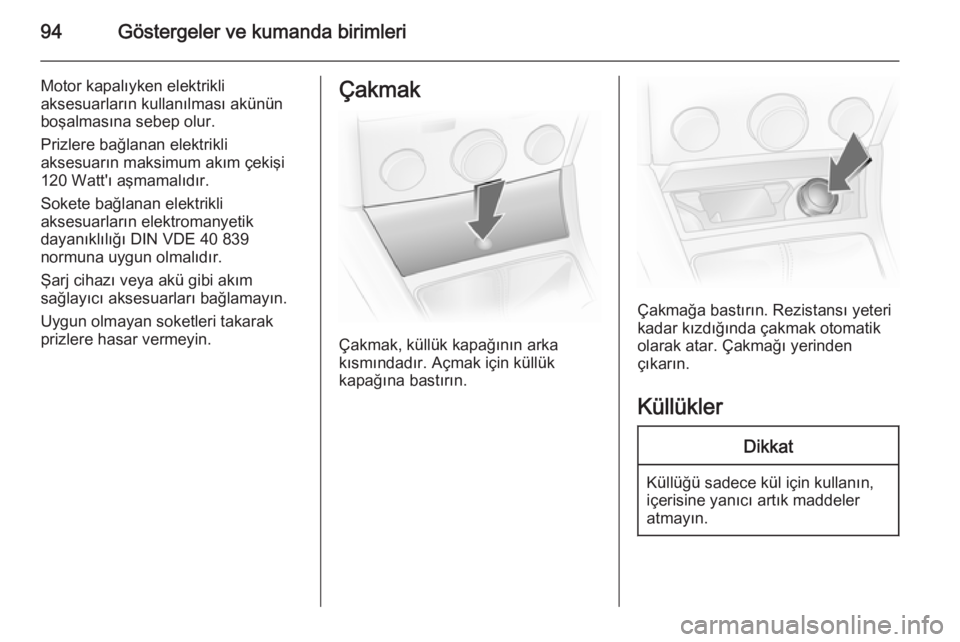

94Göstergeler ve kumanda birimleri
Motor kapalıyken elektrikli
aksesuarların kullanılması akünün
boşalmasına sebep olur.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt'ı aşmamalıdır.
Sokete bağlanan elektrikli
aksesuarların elektromanyetik
dayanıklılığı DIN VDE 40 839
normuna uygun olmalıdır.
Şarj cihazı veya akü gibi akım
sağlayıcı aksesuarları bağlamayın.
Uygun olmayan soketleri takarak
prizlere hasar vermeyin.Çakmak
Çakmak, küllük kapağının arka
kısmındadır. Açmak için küllük
kapağına bastırın.
Çakmağa bastırın. Rezistansı yeteri
kadar kızdığında çakmak otomatik
olarak atar. Çakmağı yerinden
çıkarın.
Küllükler
Dikkat
Küllüğü sadece kül için kullanın,
içerisine yanıcı artık maddeler
atmayın.

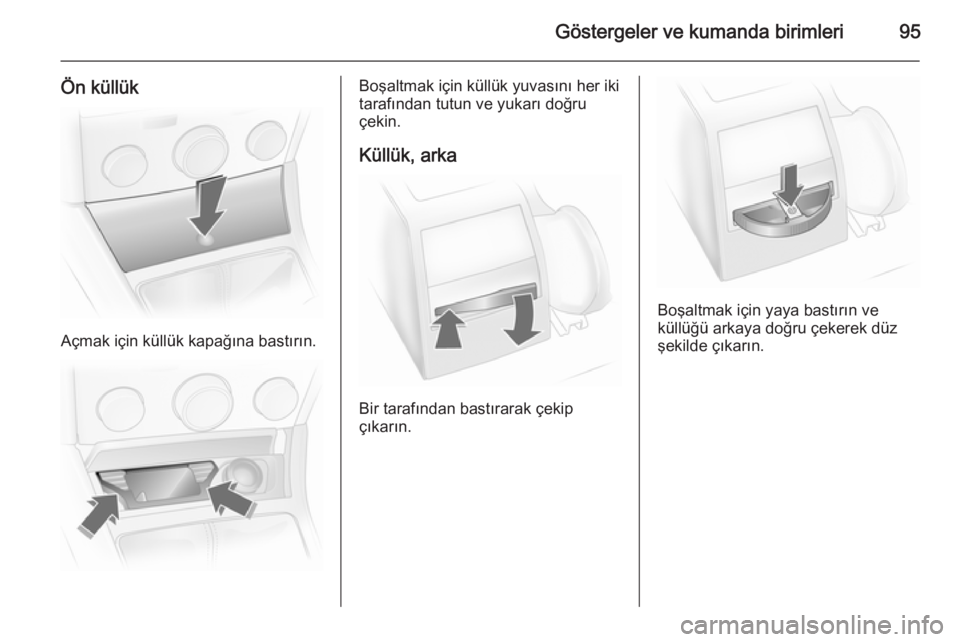

Göstergeler ve kumanda birimleri95
Ön küllük
Açmak için küllük kapağına bastırın.
Boşaltmak için küllük yuvasını her iki
tarafından tutun ve yukarı doğru
çekin.
Küllük, arka
Bir tarafından bastırarak çekip
çıkarın.
Boşaltmak için yaya bastırın ve
küllüğü arkaya doğru çekerek düz şekilde çıkarın.

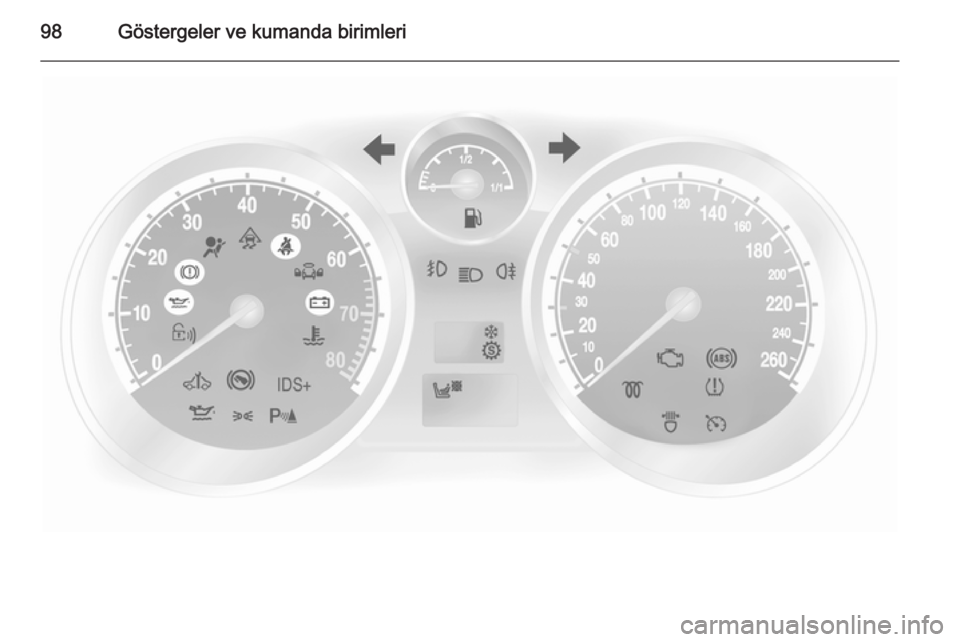

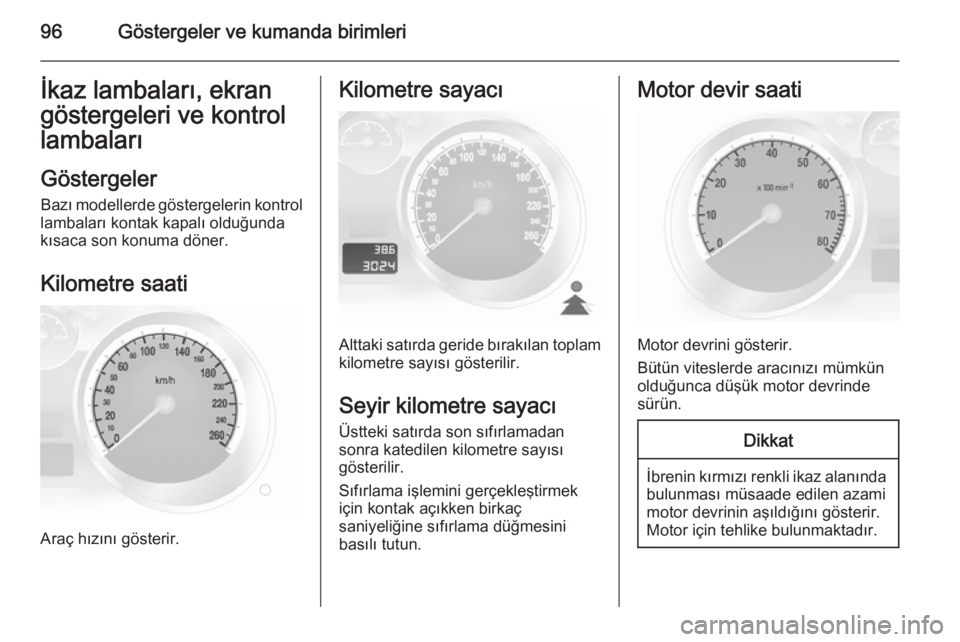

96Göstergeler ve kumanda birimleriİkaz lambaları, ekran
göstergeleri ve kontrol
lambaları
Göstergeler Bazı modellerde göstergelerin kontrol
lambaları kontak kapalı olduğunda kısaca son konuma döner.
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Alttaki satırda geride bırakılan toplam
kilometre sayısı gösterilir.
Seyir kilometre sayacı
Üstteki satırda son sıfırlamadan
sonra katedilen kilometre sayısı
gösterilir.
Sıfırlama işlemini gerçekleştirmek
için kontak açıkken birkaç
saniyeliğine sıfırlama düğmesini
basılı tutun.
Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.

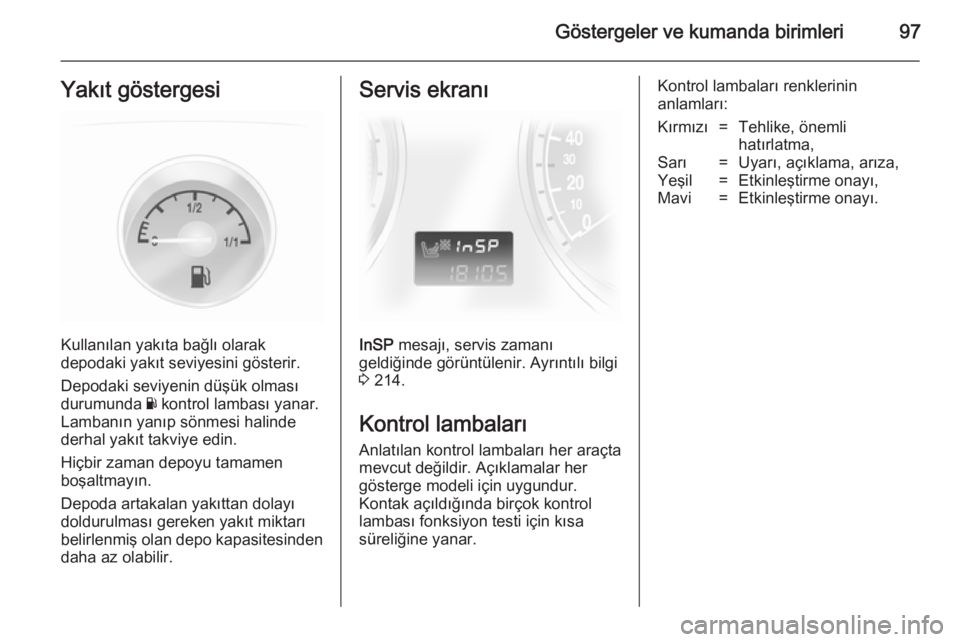

Göstergeler ve kumanda birimleri97Yakıt göstergesi
Kullanılan yakıta bağlı olarak
depodaki yakıt seviyesini gösterir.
Depodaki seviyenin düşük olması
durumunda Y kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Servis ekranı
InSP mesajı, servis zamanı
geldiğinde görüntülenir. Ayrıntılı bilgi
3 214.
Kontrol lambaları Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı=Tehlike, önemli
hatırlatma,Sarı=Uyarı, açıklama, arıza,Yeşil=Etkinleştirme onayı,Mavi=Etkinleştirme onayı.
