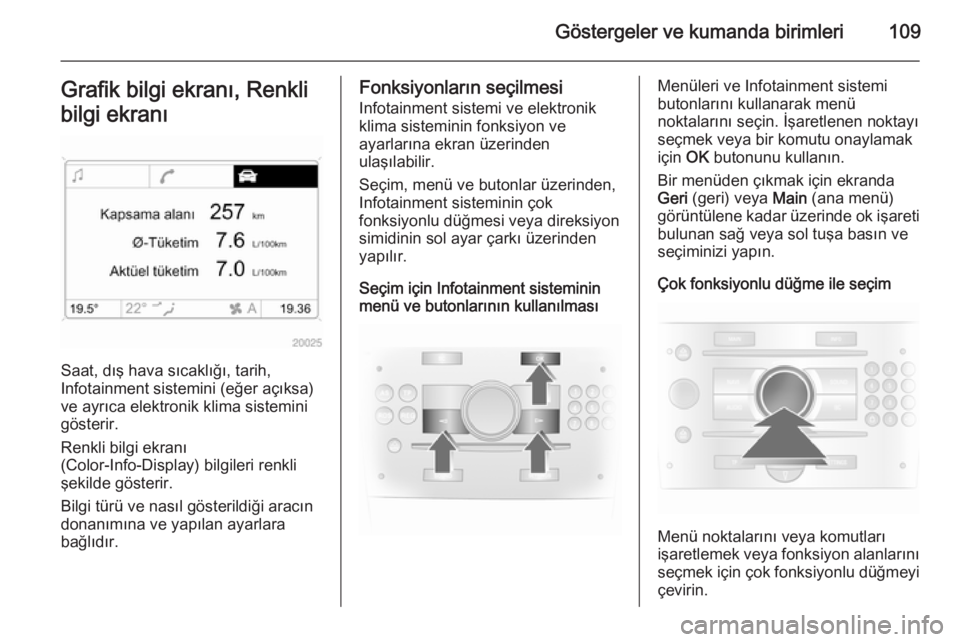

Göstergeler ve kumanda birimleri109Grafik bilgi ekranı, Renkli
bilgi ekranı
Saat, dış hava sıcaklığı, tarih,
Infotainment sistemini (eğer açıksa)
ve ayrıca elektronik klima sistemini
gösterir.
Renkli bilgi ekranı
(Color-Info-Display) bilgileri renkli
şekilde gösterir.
Bilgi türü ve nasıl gösterildiği aracın
donanımına ve yapılan ayarlara
bağlıdır.
Fonksiyonların seçilmesi
Infotainment sistemi ve elektronik
klima sisteminin fonksiyon ve
ayarlarına ekran üzerinden
ulaşılabilir.
Seçim, menü ve butonlar üzerinden,
Infotainment sisteminin çok
fonksiyonlu düğmesi veya direksiyon
simidinin sol ayar çarkı üzerinden
yapılır.
Seçim için Infotainment sisteminin
menü ve butonlarının kullanılmasıMenüleri ve Infotainment sistemi
butonlarını kullanarak menü
noktalarını seçin. İşaretlenen noktayı
seçmek veya bir komutu onaylamak için OK butonunu kullanın.
Bir menüden çıkmak için ekranda
Geri (geri) veya Main (ana menü)
görüntülene kadar üzerinde ok işareti bulunan sağ veya sol tuşa basın ve
seçiminizi yapın.
Çok fonksiyonlu düğme ile seçim
Menü noktalarını veya komutları
işaretlemek veya fonksiyon alanlarını
seçmek için çok fonksiyonlu düğmeyi
çevirin.

110Göstergeler ve kumanda birimleri

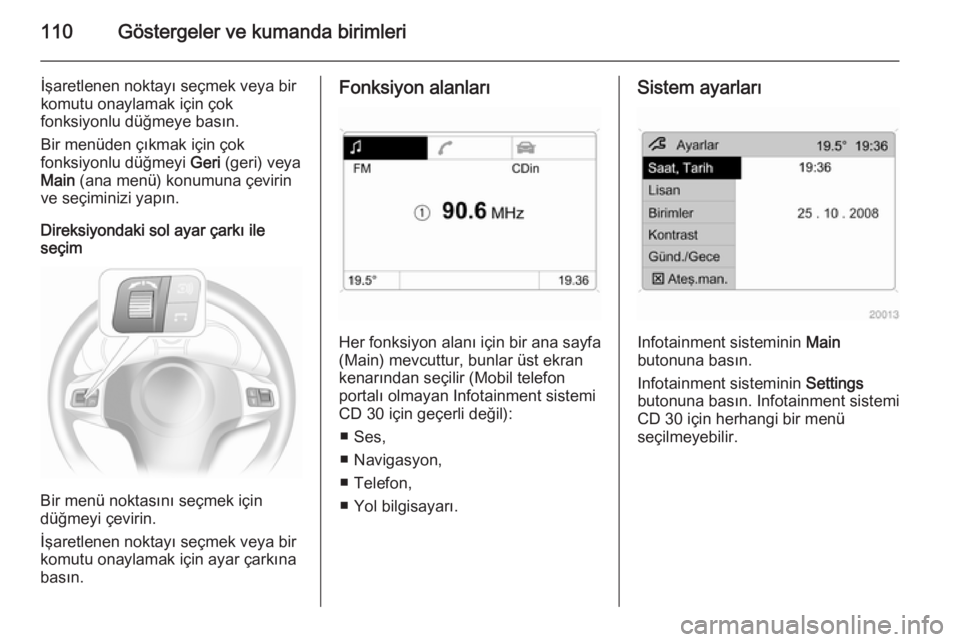

İşaretlenen noktayı seçmek veya birkomutu onaylamak için çok
fonksiyonlu düğmeye basın.
Bir menüden çıkmak için çok
fonksiyonlu düğmeyi Geri (geri) veya
Main (ana menü) konumuna çevirin
ve seçiminizi yapın.
Direksiyondaki sol ayar çarkı ile
seçim
Bir menü noktasını seçmek için
düğmeyi çevirin.
İşaretlenen noktayı seçmek veya bir
komutu onaylamak için ayar çarkına basın.
Fonksiyon alanları
Her fonksiyon alanı için bir ana sayfa
(Main) mevcuttur, bunlar üst ekran
kenarından seçilir (Mobil telefon
portalı olmayan Infotainment sistemi
CD 30 için geçerli değil):
■ Ses,
■ Navigasyon,
■ Telefon,
■ Yol bilgisayarı.
Sistem ayarları
Infotainment sisteminin Main
butonuna basın.
Infotainment sisteminin Settings
butonuna basın. Infotainment sistemi CD 30 için herhangi bir menü
seçilmeyebilir.

Göstergeler ve kumanda birimleri111

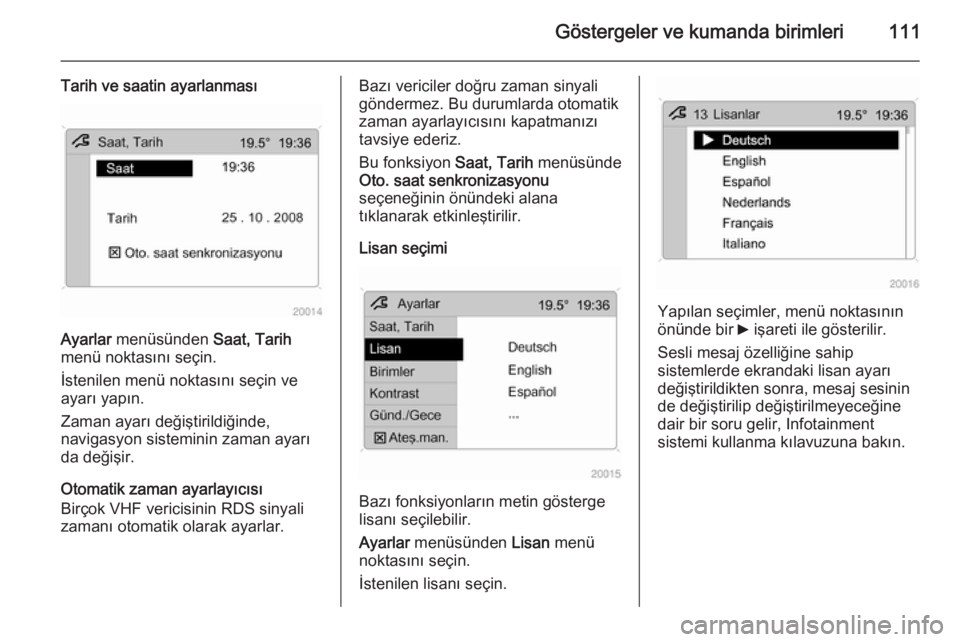

Tarih ve saatin ayarlanması
Ayarlar menüsünden Saat, Tarih
menü noktasını seçin.
İstenilen menü noktasını seçin ve
ayarı yapın.
Zaman ayarı değiştirildiğinde,
navigasyon sisteminin zaman ayarı
da değişir.
Otomatik zaman ayarlayıcısı
Birçok VHF vericisinin RDS sinyali
zamanı otomatik olarak ayarlar.
Bazı vericiler doğru zaman sinyali
göndermez. Bu durumlarda otomatik
zaman ayarlayıcısını kapatmanızı
tavsiye ederiz.
Bu fonksiyon Saat, Tarih menüsünde
Oto. saat senkronizasyonu
seçeneğinin önündeki alana
tıklanarak etkinleştirilir.
Lisan seçimi
Bazı fonksiyonların metin gösterge
lisanı seçilebilir.
Ayarlar menüsünden Lisan menü
noktasını seçin.
İstenilen lisanı seçin.
Yapılan seçimler, menü noktasının
önünde bir 6 işareti ile gösterilir.
Sesli mesaj özelliğine sahip
sistemlerde ekrandaki lisan ayarı
değiştirildikten sonra, mesaj sesinin
de değiştirilip değiştirilmeyeceğine
dair bir soru gelir, Infotainment
sistemi kullanma kılavuzuna bakın.

112Göstergeler ve kumanda birimleri

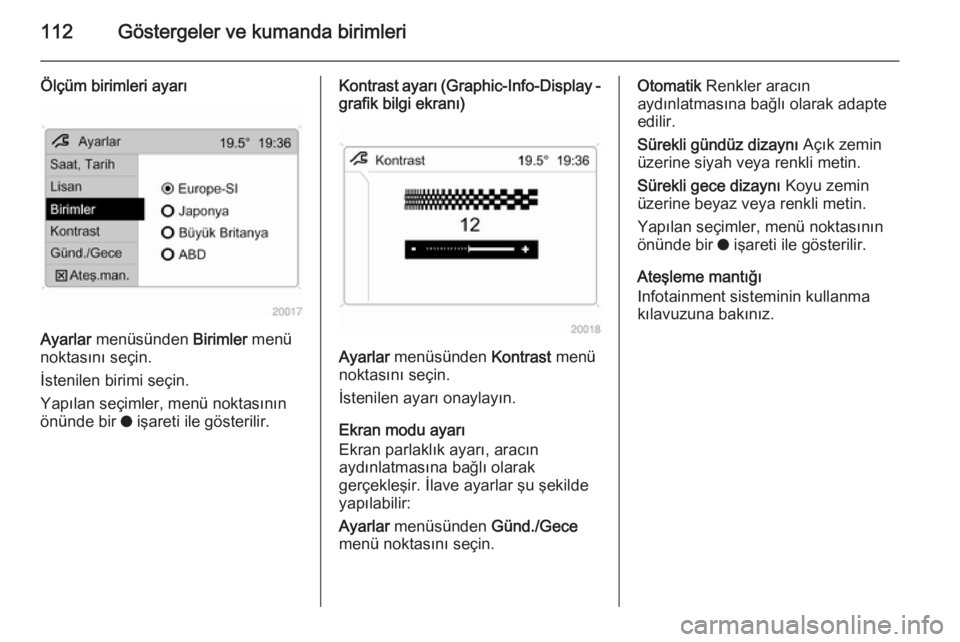

Ölçüm birimleri ayarı
Ayarlar menüsünden Birimler menü
noktasını seçin.
İstenilen birimi seçin.
Yapılan seçimler, menü noktasının
önünde bir o işareti ile gösterilir.
Kontrast ayarı ( Graphic-Info-Display -
grafik bilgi ekranı)
Ayarlar menüsünden Kontrast menü
noktasını seçin.
İstenilen ayarı onaylayın.
Ekran modu ayarı
Ekran parlaklık ayarı, aracın
aydınlatmasına bağlı olarak
gerçekleşir. İlave ayarlar şu şekilde
yapılabilir:
Ayarlar menüsünden Günd./Gece
menü noktasını seçin.
Otomatik Renkler aracın
aydınlatmasına bağlı olarak adapte
edilir.
Sürekli gündüz dizaynı Açık zemin
üzerine siyah veya renkli metin.
Sürekli gece dizaynı Koyu zemin
üzerine beyaz veya renkli metin.
Yapılan seçimler, menü noktasının
önünde bir o işareti ile gösterilir.
Ateşleme mantığı
Infotainment sisteminin kullanma
kılavuzuna bakınız.

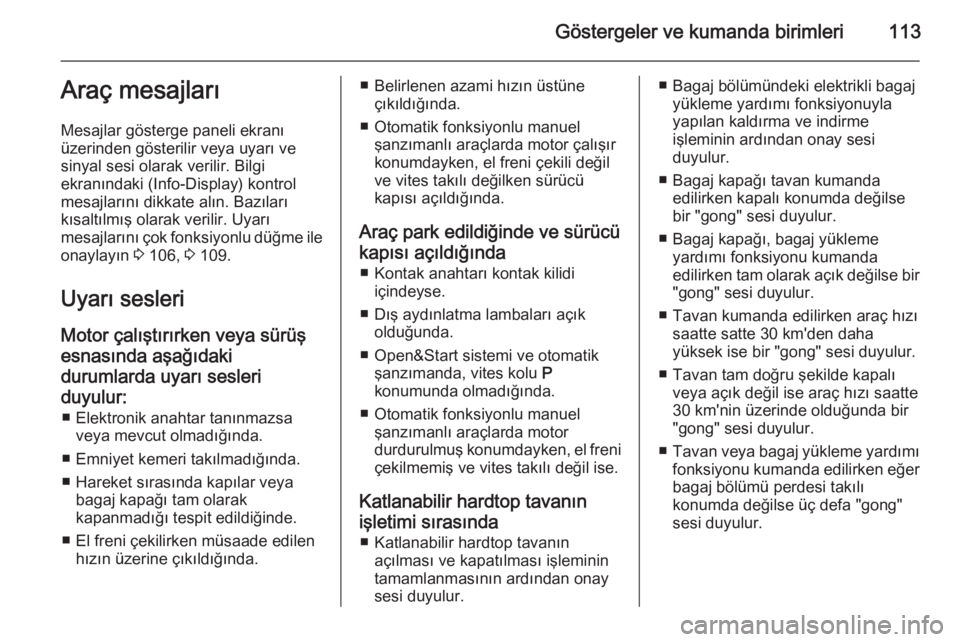

Göstergeler ve kumanda birimleri113Araç mesajları
Mesajlar gösterge paneli ekranı
üzerinden gösterilir veya uyarı ve
sinyal sesi olarak verilir. Bilgi
ekranındaki (Info-Display) kontrol
mesajlarını dikkate alın. Bazıları
kısaltılmış olarak verilir. Uyarı
mesajlarını çok fonksiyonlu düğme ile
onaylayın 3 106, 3 109.
Uyarı sesleri Motor çalıştırırken veya sürüş
esnasında aşağıdaki
durumlarda uyarı sesleri duyulur: ■ Elektronik anahtar tanınmazsa veya mevcut olmadığında.
■ Emniyet kemeri takılmadığında.
■ Hareket sırasında kapılar veya bagaj kapağı tam olarak
kapanmadığı tespit edildiğinde.
■ El freni çekilirken müsaade edilen hızın üzerine çıkıldığında.■ Belirlenen azami hızın üstüneçıkıldığında.
■ Otomatik fonksiyonlu manuel şanzımanlı araçlarda motor çalışır
konumdayken, el freni çekili değil
ve vites takılı değilken sürücü
kapısı açıldığında.
Araç park edildiğinde ve sürücü
kapısı açıldığında ■ Kontak anahtarı kontak kilidi içindeyse.
■ Dış aydınlatma lambaları açık olduğunda.
■ Open&Start sistemi ve otomatik şanzımanda, vites kolu P
konumunda olmadığında.
■ Otomatik fonksiyonlu manuel şanzımanlı araçlarda motor
durdurulmuş konumdayken, el freni
çekilmemiş ve vites takılı değil ise.
Katlanabilir hardtop tavanın
işletimi sırasında ■ Katlanabilir hardtop tavanın açılması ve kapatılması işleminin
tamamlanmasının ardından onay
sesi duyulur.■ Bagaj bölümündeki elektrikli bagaj yükleme yardımı fonksiyonuyla
yapılan kaldırma ve indirme
işleminin ardından onay sesi
duyulur.
■ Bagaj kapağı tavan kumanda edilirken kapalı konumda değilse
bir "gong" sesi duyulur.
■ Bagaj kapağı, bagaj yükleme yardımı fonksiyonu kumanda
edilirken tam olarak açık değilse bir
"gong" sesi duyulur.
■ Tavan kumanda edilirken araç hızı saatte satte 30 km'den daha
yüksek ise bir "gong" sesi duyulur.
■ Tavan tam doğru şekilde kapalı veya açık değil ise araç hızı saatte
30 km'nin üzerinde olduğunda bir
"gong" sesi duyulur.
■ Tavan veya bagaj yükleme yardımı
fonksiyonu kumanda edilirken eğer
bagaj bölümü perdesi takılı
konumda değilse üç defa "gong"
sesi duyulur.

114Göstergeler ve kumanda birimleri

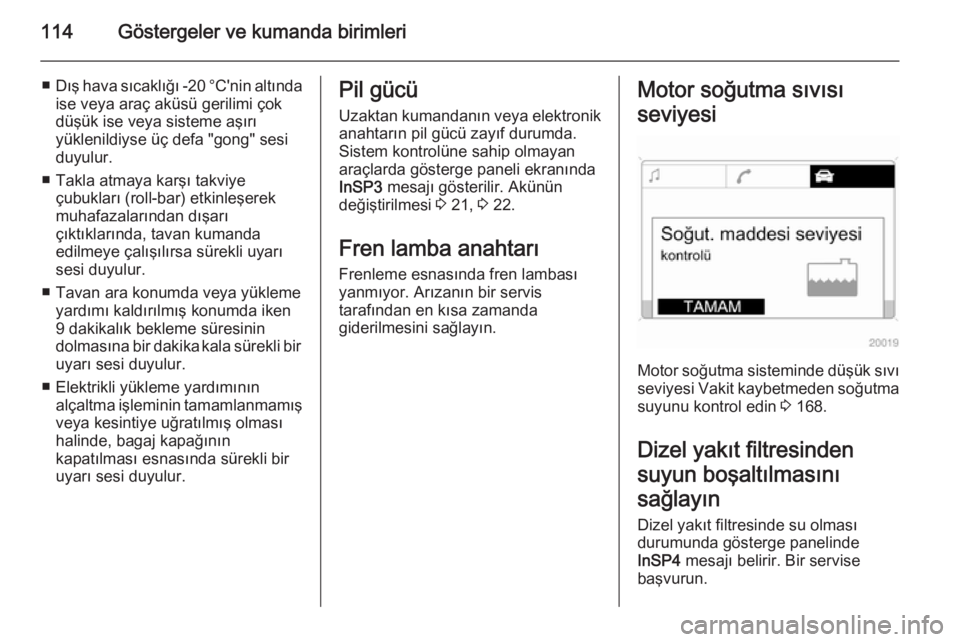

■Dış hava sıcaklığı -20 °C'nin altında
ise veya araç aküsü gerilimi çok
düşük ise veya sisteme aşırı
yüklenildiyse üç defa "gong" sesi
duyulur.
■ Takla atmaya karşı takviye çubukları (roll-bar) etkinleşerek
muhafazalarından dışarı
çıktıklarında, tavan kumanda
edilmeye çalışılırsa sürekli uyarı
sesi duyulur.
■ Tavan ara konumda veya yükleme yardımı kaldırılmış konumda iken
9 dakikalık bekleme süresinin
dolmasına bir dakika kala sürekli bir
uyarı sesi duyulur.
■ Elektrikli yükleme yardımının alçaltma işleminin tamamlanmamışveya kesintiye uğratılmış olması
halinde, bagaj kapağının
kapatılması esnasında sürekli bir
uyarı sesi duyulur.Pil gücü
Uzaktan kumandanın veya elektronik
anahtarın pil gücü zayıf durumda.
Sistem kontrolüne sahip olmayan
araçlarda gösterge paneli ekranında
InSP3 mesajı gösterilir. Akünün
değiştirilmesi 3 21, 3 22.
Fren lamba anahtarı
Frenleme esnasında fren lambası
yanmıyor. Arızanın bir servis
tarafından en kısa zamanda
giderilmesini sağlayın.Motor soğutma sıvısı
seviyesi
Motor soğutma sisteminde düşük sıvı seviyesi Vakit kaybetmeden soğutma suyunu kontrol edin 3 168.
Dizel yakıt filtresinden
suyun boşaltılmasını
sağlayın
Dizel yakıt filtresinde su olması
durumunda gösterge panelinde
InSP4 mesajı belirir. Bir servise
başvurun.

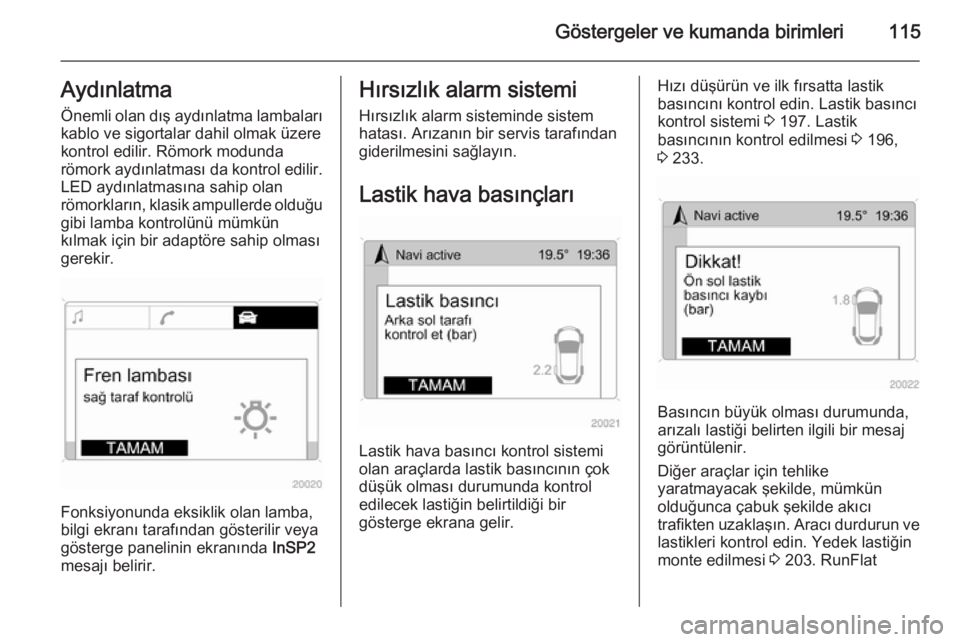

Göstergeler ve kumanda birimleri115AydınlatmaÖnemli olan dış aydınlatma lambalarıkablo ve sigortalar dahil olmak üzere
kontrol edilir. Römork modunda
römork aydınlatması da kontrol edilir.
LED aydınlatmasına sahip olan
römorkların, klasik ampullerde olduğu gibi lamba kontrolünü mümkün
kılmak için bir adaptöre sahip olması
gerekir.
Fonksiyonunda eksiklik olan lamba,
bilgi ekranı tarafından gösterilir veya
gösterge panelinin ekranında InSP2
mesajı belirir.
Hırsızlık alarm sistemi
Hırsızlık alarm sisteminde sistem
hatası. Arızanın bir servis tarafından
giderilmesini sağlayın.
Lastik hava basınçları
Lastik hava basıncı kontrol sistemi
olan araçlarda lastik basıncının çok
düşük olması durumunda kontrol
edilecek lastiğin belirtildiği bir
gösterge ekrana gelir.
Hızı düşürün ve ilk fırsatta lastik
basıncını kontrol edin. Lastik basıncı
kontrol sistemi 3 197. Lastik
basıncının kontrol edilmesi 3 196,
3 233.
Basıncın büyük olması durumunda,
arızalı lastiği belirten ilgili bir mesaj
görüntülenir.
Diğer araçlar için tehlike
yaratmayacak şekilde, mümkün
olduğunca çabuk şekilde akıcı
trafikten uzaklaşın. Aracı durdurun ve
lastikleri kontrol edin. Yedek lastiğin
monte edilmesi 3 203. RunFlat

116Göstergeler ve kumanda birimleri

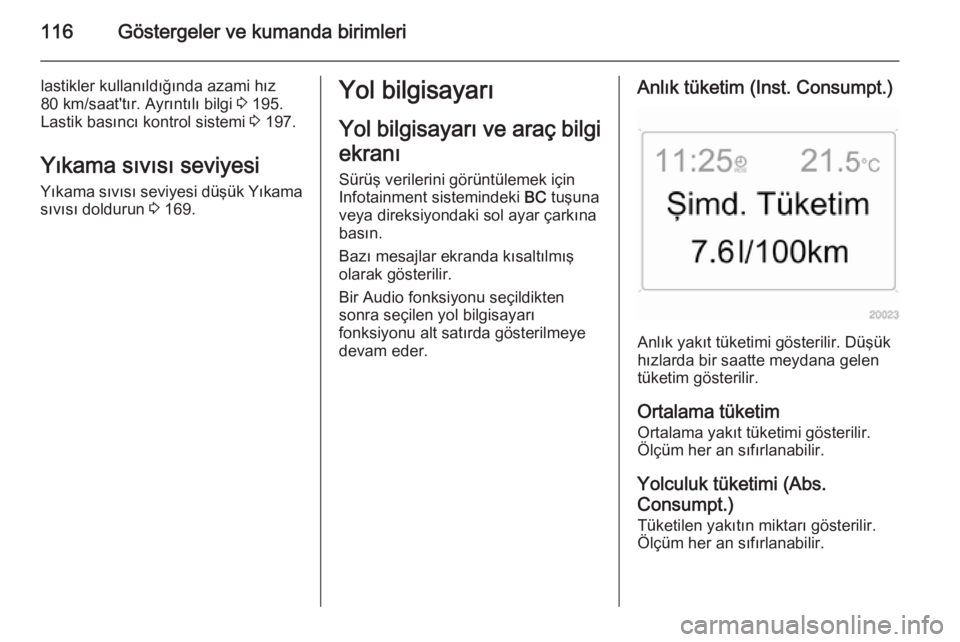

lastikler kullanıldığında azami hız80 km/saat'tır. Ayrıntılı bilgi 3 195.
Lastik basıncı kontrol sistemi 3 197.
Yıkama sıvısı seviyesi
Yıkama sıvısı seviyesi düşük Yıkama
sıvısı doldurun 3 169.Yol bilgisayarı
Yol bilgisayarı ve araç bilgi
ekranı Sürüş verilerini görüntülemek için
Infotainment sistemindeki BC tuşuna
veya direksiyondaki sol ayar çarkına basın.
Bazı mesajlar ekranda kısaltılmış
olarak gösterilir.
Bir Audio fonksiyonu seçildikten
sonra seçilen yol bilgisayarı
fonksiyonu alt satırda gösterilmeye
devam eder.Anlık tüketim (Inst. Consumpt.)
Anlık yakıt tüketimi gösterilir. Düşük
hızlarda bir saatte meydana gelen
tüketim gösterilir.
Ortalama tüketim
Ortalama yakıt tüketimi gösterilir. Ölçüm her an sıfırlanabilir.
Yolculuk tüketimi (Abs.
Consumpt.)
Tüketilen yakıtın miktarı gösterilir.
Ölçüm her an sıfırlanabilir.

Göstergeler ve kumanda birimleri117

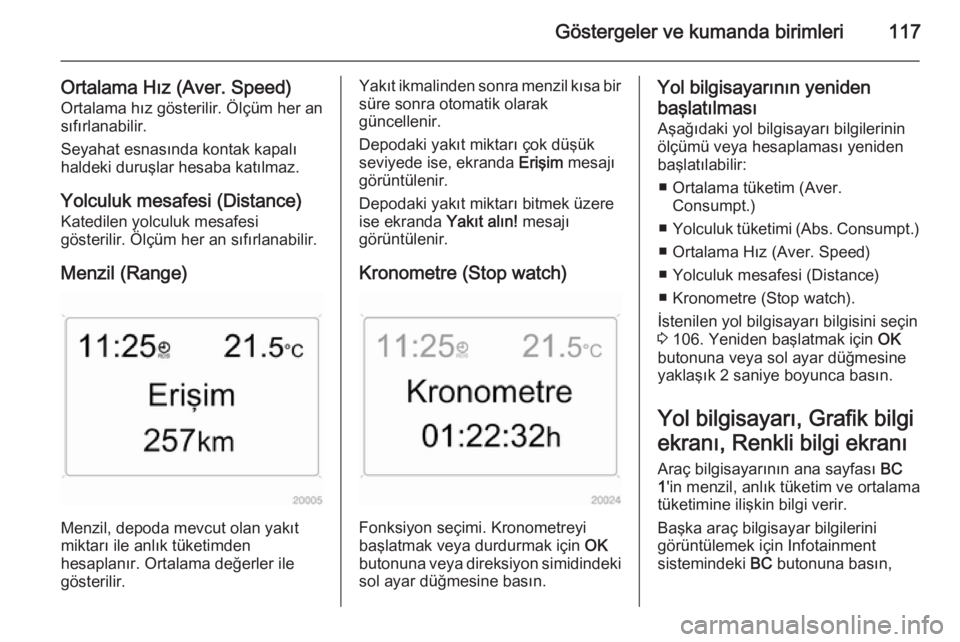

Ortalama Hız (Aver. Speed)Ortalama hız gösterilir. Ölçüm her ansıfırlanabilir.
Seyahat esnasında kontak kapalı
haldeki duruşlar hesaba katılmaz.
Yolculuk mesafesi (Distance)
Katedilen yolculuk mesafesi
gösterilir. Ölçüm her an sıfırlanabilir.
Menzil (Range)
Menzil, depoda mevcut olan yakıt
miktarı ile anlık tüketimden
hesaplanır. Ortalama değerler ile
gösterilir.
Yakıt ikmalinden sonra menzil kısa bir süre sonra otomatik olarak
güncellenir.
Depodaki yakıt miktarı çok düşük
seviyede ise, ekranda Erişim mesajı
görüntülenir.
Depodaki yakıt miktarı bitmek üzere
ise ekranda Yakıt alın! mesajı
görüntülenir.
Kronometre (Stop watch)
Fonksiyon seçimi. Kronometreyi
başlatmak veya durdurmak için OK
butonuna veya direksiyon simidindeki
sol ayar düğmesine basın.
Yol bilgisayarının yeniden
başlatılması Aşağıdaki yol bilgisayarı bilgilerinin
ölçümü veya hesaplaması yeniden
başlatılabilir:
■ Ortalama tüketim (Aver. Consumpt.)
■ Yolculuk tüketimi (Abs. Consumpt.)
■ Ortalama Hız (Aver. Speed)
■ Yolculuk mesafesi (Distance)
■ Kronometre (Stop watch).
İstenilen yol bilgisayarı bilgisini seçin
3 106. Yeniden başlatmak için OK
butonuna veya sol ayar düğmesine yaklaşık 2 saniye boyunca basın.
Yol bilgisayarı, Grafik bilgi ekranı, Renkli bilgi ekranı Araç bilgisayarının ana sayfası BC
1 'in menzil, anlık tüketim ve ortalama
tüketimine ilişkin bilgi verir.
Başka araç bilgisayar bilgilerini
görüntülemek için Infotainment
sistemindeki BC butonuna basın,

118Göstergeler ve kumanda birimleri

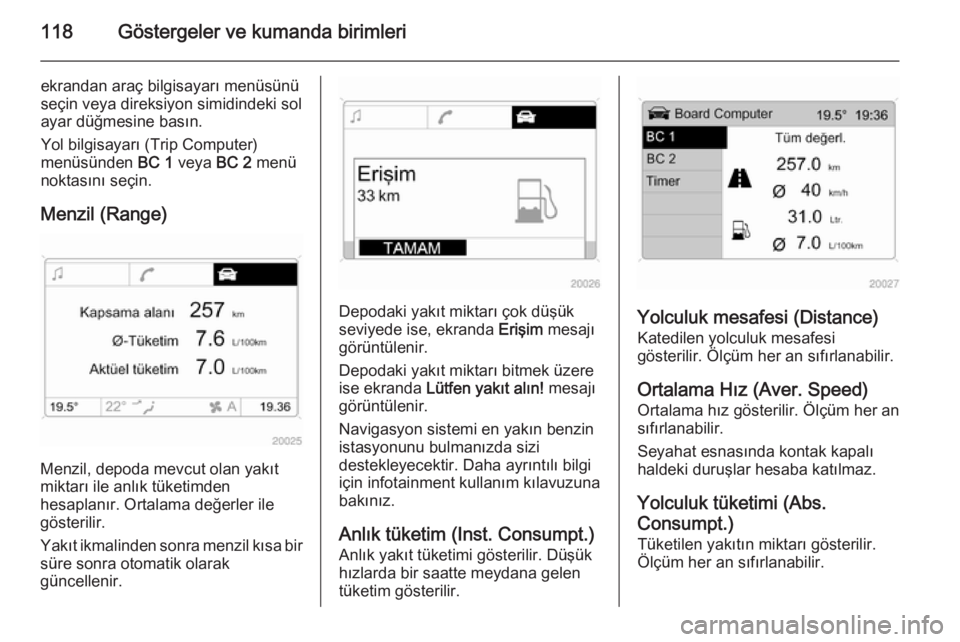

ekrandan araç bilgisayarı menüsünü
seçin veya direksiyon simidindeki sol
ayar düğmesine basın.
Yol bilgisayarı (Trip Computer)
menüsünden BC 1 veya BC 2 menü
noktasını seçin.
Menzil (Range)
Menzil, depoda mevcut olan yakıt
miktarı ile anlık tüketimden
hesaplanır. Ortalama değerler ile
gösterilir.
Yakıt ikmalinden sonra menzil kısa bir süre sonra otomatik olarak
güncellenir.
Depodaki yakıt miktarı çok düşük
seviyede ise, ekranda Erişim mesajı
görüntülenir.
Depodaki yakıt miktarı bitmek üzere
ise ekranda Lütfen yakıt alın! mesajı
görüntülenir.
Navigasyon sistemi en yakın benzin
istasyonunu bulmanızda sizi
destekleyecektir. Daha ayrıntılı bilgi
için infotainment kullanım kılavuzuna
bakınız.
Anlık tüketim (Inst. Consumpt.) Anlık yakıt tüketimi gösterilir. Düşük
hızlarda bir saatte meydana gelen
tüketim gösterilir.Yolculuk mesafesi (Distance)
Katedilen yolculuk mesafesi
gösterilir. Ölçüm her an sıfırlanabilir.
Ortalama Hız (Aver. Speed) Ortalama hız gösterilir. Ölçüm her ansıfırlanabilir.
Seyahat esnasında kontak kapalı
haldeki duruşlar hesaba katılmaz.
Yolculuk tüketimi (Abs.
Consumpt.)
Tüketilen yakıtın miktarı gösterilir.
Ölçüm her an sıfırlanabilir.
