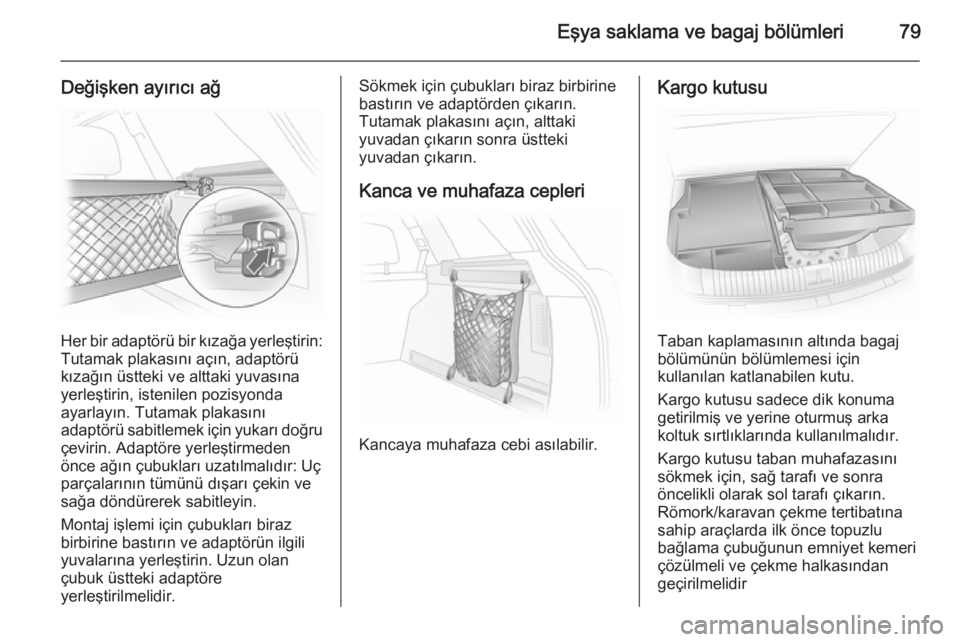

Eşya saklama ve bagaj bölümleri79
Değişken ayırıcı ağ
Her bir adaptörü bir kızağa yerleştirin:Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Adaptöre yerleştirmeden
önce ağın çubukları uzatılmalıdır: Uç parçalarının tümünü dışarı çekin ve
sağa döndürerek sabitleyin.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin. Uzun olan
çubuk üstteki adaptöre
yerleştirilmelidir.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
Tutamak plakasını açın, alttaki
yuvadan çıkarın sonra üstteki
yuvadan çıkarın.
Kanca ve muhafaza cepleri
Kancaya muhafaza cebi asılabilir.
Kargo kutusu
Taban kaplamasının altında bagaj
bölümünün bölümlemesi için
kullanılan katlanabilen kutu.
Kargo kutusu sadece dik konuma
getirilmiş ve yerine oturmuş arka
koltuk sırtlıklarında kullanılmalıdır.
Kargo kutusu taban muhafazasını
sökmek için, sağ tarafı ve sonra
öncelikli olarak sol tarafı çıkarın.
Römork/karavan çekme tertibatına
sahip araçlarda ilk önce topuzlu
bağlama çubuğunun emniyet kemeri
çözülmeli ve çekme halkasından
geçirilmelidir

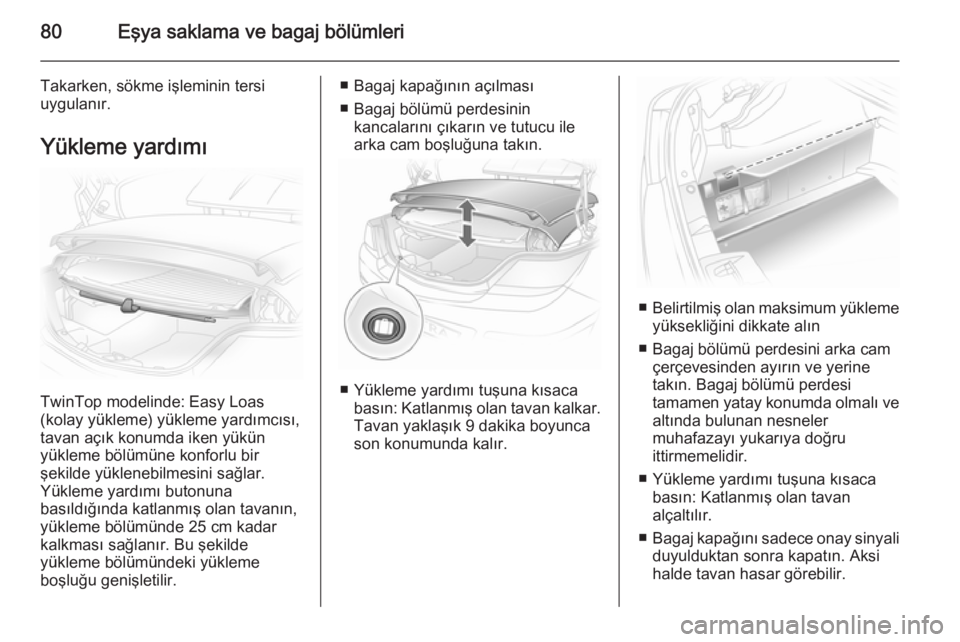

80Eşya saklama ve bagaj bölümleri
Takarken, sökme işleminin tersi
uygulanır.
Yükleme yardımı
TwinTop modelinde: Easy Loas
(kolay yükleme) yükleme yardımcısı,
tavan açık konumda iken yükün
yükleme bölümüne konforlu bir
şekilde yüklenebilmesini sağlar.
Yükleme yardımı butonuna
basıldığında katlanmış olan tavanın,
yükleme bölümünde 25 cm kadar
kalkması sağlanır. Bu şekilde
yükleme bölümündeki yükleme
boşluğu genişletilir.
■ Bagaj kapağının açılması
■ Bagaj bölümü perdesinin kancalarını çıkarın ve tutucu ile
arka cam boşluğuna takın.
■ Yükleme yardımı tuşuna kısaca basın: Katlanmış olan tavan kalkar.Tavan yaklaşık 9 dakika boyunca
son konumunda kalır.
■ Belirtilmiş olan maksimum yükleme
yüksekliğini dikkate alın
■ Bagaj bölümü perdesini arka cam çerçevesinden ayırın ve yerinetakın. Bagaj bölümü perdesi
tamamen yatay konumda olmalı ve
altında bulunan nesneler
muhafazayı yukarıya doğru
ittirmemelidir.
■ Yükleme yardımı tuşuna kısaca basın: Katlanmış olan tavan
alçaltılır.
■ Bagaj kapağını sadece onay sinyali
duyulduktan sonra kapatın. Aksi halde tavan hasar görebilir.

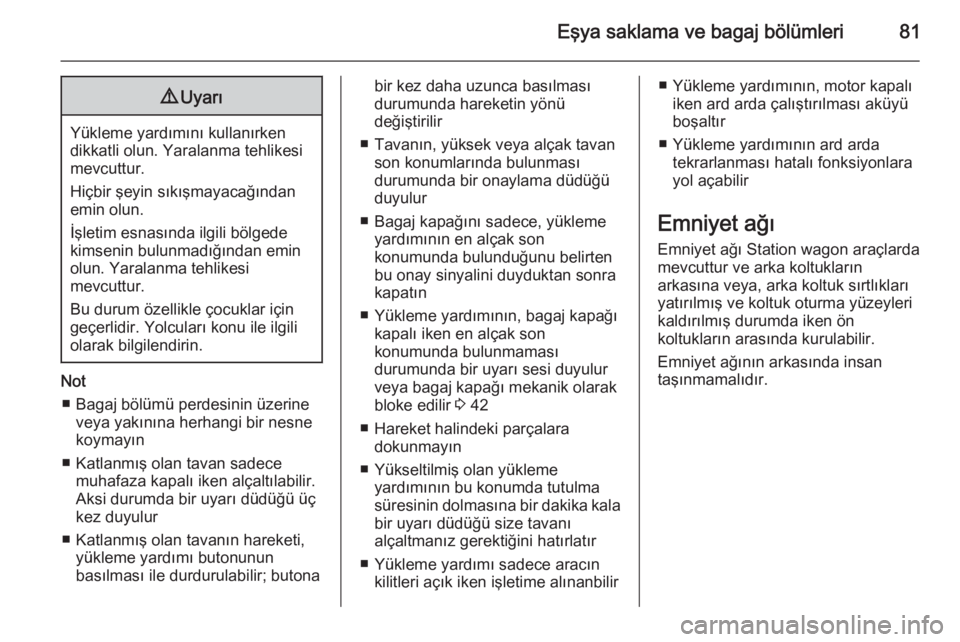

Eşya saklama ve bagaj bölümleri819Uyarı
Yükleme yardımını kullanırken
dikkatli olun. Yaralanma tehlikesi
mevcuttur.
Hiçbir şeyin sıkışmayacağından
emin olun.
İşletim esnasında ilgili bölgede
kimsenin bulunmadığından emin
olun. Yaralanma tehlikesi
mevcuttur.
Bu durum özellikle çocuklar için
geçerlidir. Yolcuları konu ile ilgili
olarak bilgilendirin.
Not
■ Bagaj bölümü perdesinin üzerine veya yakınına herhangi bir nesne
koymayın
■ Katlanmış olan tavan sadece muhafaza kapalı iken alçaltılabilir.
Aksi durumda bir uyarı düdüğü üç kez duyulur
■ Katlanmış olan tavanın hareketi, yükleme yardımı butonunun
basılması ile durdurulabilir; butona
bir kez daha uzunca basılması
durumunda hareketin yönü
değiştirilir
■ Tavanın, yüksek veya alçak tavan son konumlarında bulunması
durumunda bir onaylama düdüğü
duyulur
■ Bagaj kapağını sadece, yükleme yardımının en alçak son
konumunda bulunduğunu belirten
bu onay sinyalini duyduktan sonra
kapatın
■ Yükleme yardımının, bagaj kapağı kapalı iken en alçak son
konumunda bulunmaması
durumunda bir uyarı sesi duyulur
veya bagaj kapağı mekanik olarak
bloke edilir 3 42
■ Hareket halindeki parçalara dokunmayın
■ Yükseltilmiş olan yükleme yardımının bu konumda tutulma
süresinin dolmasına bir dakika kala
bir uyarı düdüğü size tavanı
alçaltmanız gerektiğini hatırlatır
■ Yükleme yardımı sadece aracın kilitleri açık iken işletime alınanbilir■ Yükleme yardımının, motor kapalıiken ard arda çalıştırılması aküyü
boşaltır
■ Yükleme yardımının ard arda tekrarlanması hatalı fonksiyonlara
yol açabilir
Emniyet ağı Emniyet ağı Station wagon araçlardamevcuttur ve arka koltukların
arkasına veya, arka koltuk sırtlıkları
yatırılmış ve koltuk oturma yüzeyleri
kaldırılmış durumda iken ön
koltukların arasında kurulabilir.
Emniyet ağının arkasında insan
taşınmamalıdır.

82Eşya saklama ve bagaj bölümleri

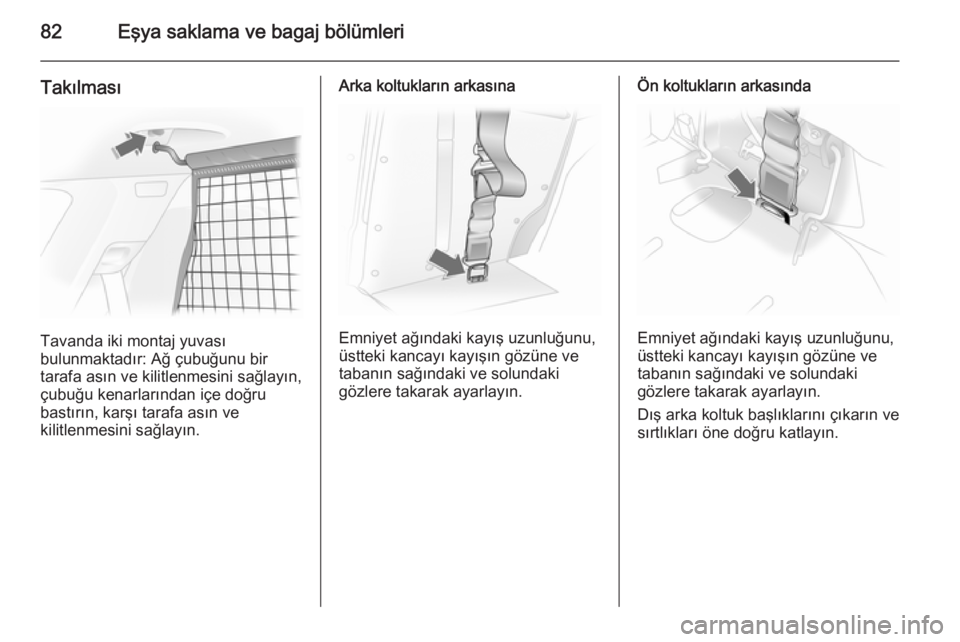

Takılması
Tavanda iki montaj yuvası
bulunmaktadır: Ağ çubuğunu bir
tarafa asın ve kilitlenmesini sağlayın,
çubuğu kenarlarından içe doğru
bastırın, karşı tarafa asın ve
kilitlenmesini sağlayın.
Arka koltukların arkasına
Emniyet ağındaki kayış uzunluğunu,
üstteki kancayı kayışın gözüne ve
tabanın sağındaki ve solundaki
gözlere takarak ayarlayın.
Ön koltukların arkasında
Emniyet ağındaki kayış uzunluğunu,
üstteki kancayı kayışın gözüne ve
tabanın sağındaki ve solundaki
gözlere takarak ayarlayın.
Dış arka koltuk başlıklarını çıkarın ve
sırtlıkları öne doğru katlayın.

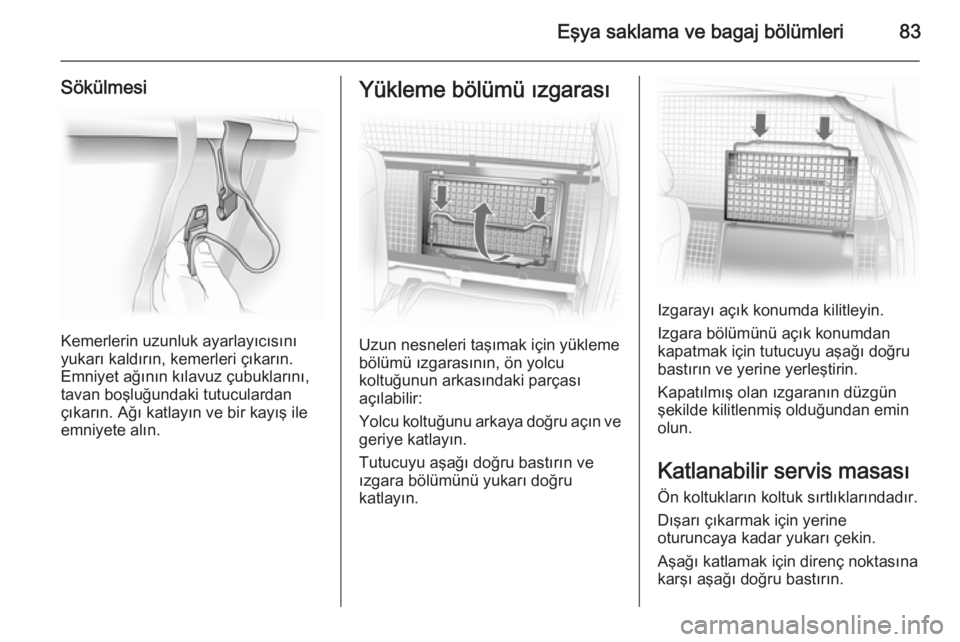

Eşya saklama ve bagaj bölümleri83
Sökülmesi
Kemerlerin uzunluk ayarlayıcısını
yukarı kaldırın, kemerleri çıkarın.
Emniyet ağının kılavuz çubuklarını,
tavan boşluğundaki tutuculardan
çıkarın. Ağı katlayın ve bir kayış ile
emniyete alın.
Yükleme bölümü ızgarası
Uzun nesneleri taşımak için yükleme
bölümü ızgarasının, ön yolcu
koltuğunun arkasındaki parçası
açılabilir:
Yolcu koltuğunu arkaya doğru açın ve geriye katlayın.
Tutucuyu aşağı doğru bastırın ve
ızgara bölümünü yukarı doğru
katlayın.
Izgarayı açık konumda kilitleyin.
Izgara bölümünü açık konumdan
kapatmak için tutucuyu aşağı doğru bastırın ve yerine yerleştirin.
Kapatılmış olan ızgaranın düzgün
şekilde kilitlenmiş olduğundan emin
olun.
Katlanabilir servis masası Ön koltukların koltuk sırtlıklarındadır.
Dışarı çıkarmak için yerine
oturuncaya kadar yukarı çekin.
Aşağı katlamak için direnç noktasına
karşı aşağı doğru bastırın.

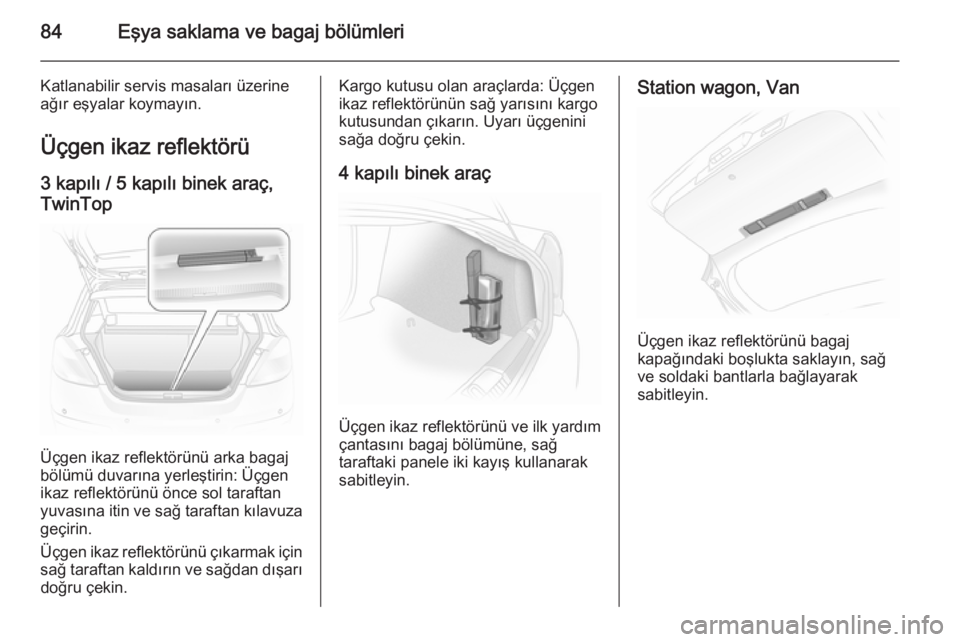

84Eşya saklama ve bagaj bölümleri
Katlanabilir servis masaları üzerine
ağır eşyalar koymayın.
Üçgen ikaz reflektörü
3 kapılı / 5 kapılı binek araç, TwinTop
Üçgen ikaz reflektörünü arka bagaj
bölümü duvarına yerleştirin: Üçgen
ikaz reflektörünü önce sol taraftan
yuvasına itin ve sağ taraftan kılavuza
geçirin.
Üçgen ikaz reflektörünü çıkarmak için sağ taraftan kaldırın ve sağdan dışarıdoğru çekin.
Kargo kutusu olan araçlarda: Üçgen
ikaz reflektörünün sağ yarısını kargo
kutusundan çıkarın. Uyarı üçgenini
sağa doğru çekin.
4 kapılı binek araç
Üçgen ikaz reflektörünü ve ilk yardım çantasını bagaj bölümüne, sağ
taraftaki panele iki kayış kullanarak
sabitleyin.
Station wagon, Van
Üçgen ikaz reflektörünü bagaj
kapağındaki boşlukta saklayın, sağ ve soldaki bantlarla bağlayarak
sabitleyin.

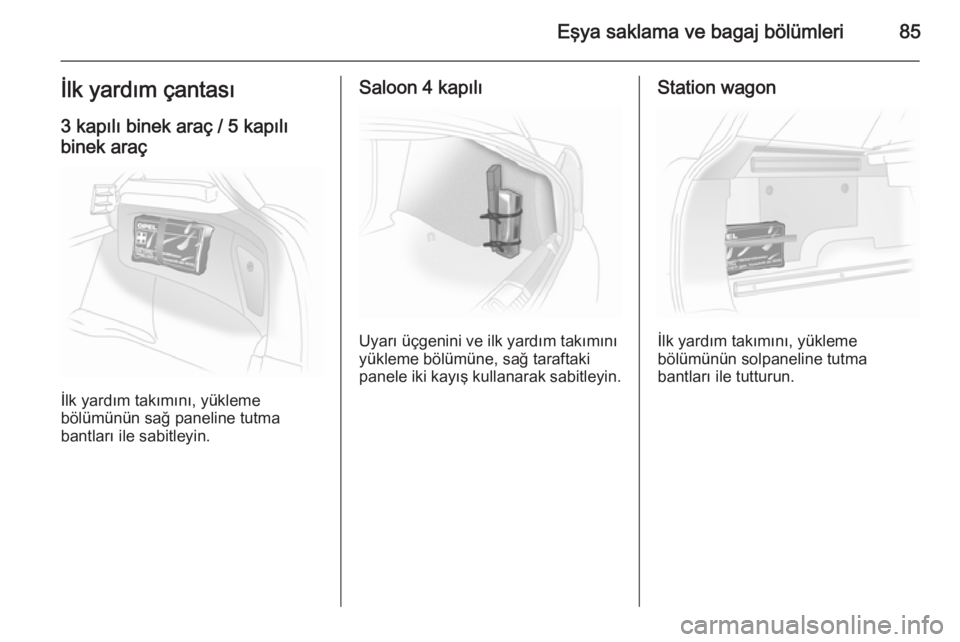

Eşya saklama ve bagaj bölümleri85İlk yardım çantası
3 kapılı binek araç / 5 kapılı
binek araç
İlk yardım takımını, yükleme
bölümünün sağ paneline tutma
bantları ile sabitleyin.
Saloon 4 kapılı
Uyarı üçgenini ve ilk yardım takımını
yükleme bölümüne, sağ taraftaki
panele iki kayış kullanarak sabitleyin.
Station wagon
İlk yardım takımını, yükleme
bölümünün solpaneline tutma
bantları ile tutturun.

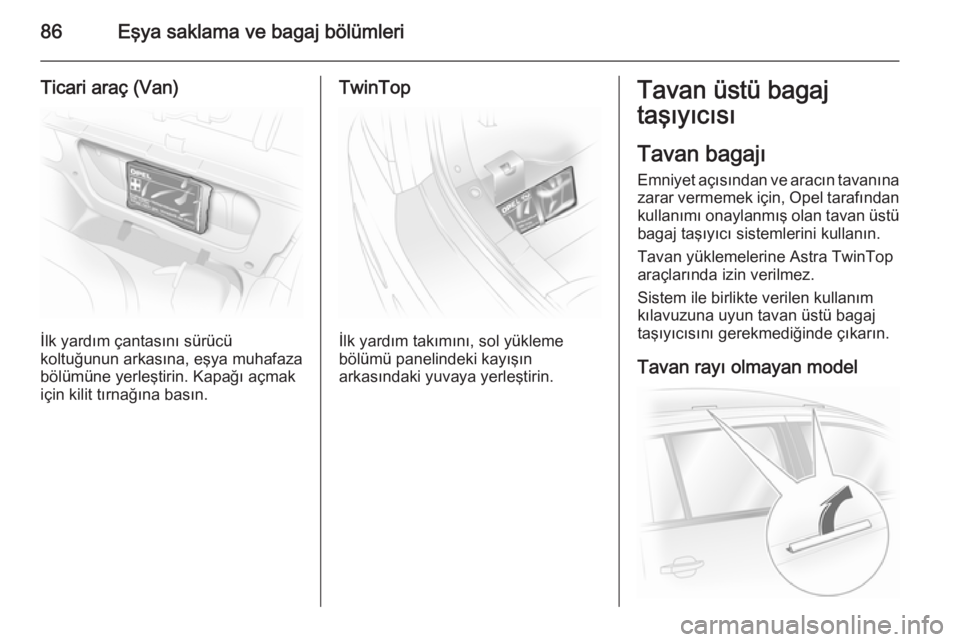

86Eşya saklama ve bagaj bölümleri
Ticari araç (Van)
İlk yardım çantasını sürücü
koltuğunun arkasına, eşya muhafaza
bölümüne yerleştirin. Kapağı açmak
için kilit tırnağına basın.
TwinTop
İlk yardım takımını, sol yükleme
bölümü panelindeki kayışın
arkasındaki yuvaya yerleştirin.
Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, Opel tarafından kullanımı onaylanmış olan tavan üstü
bagaj taşıyıcı sistemlerini kullanın.
Tavan yüklemelerine Astra TwinTop
araçlarında izin verilmez.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.
Tavan rayı olmayan model

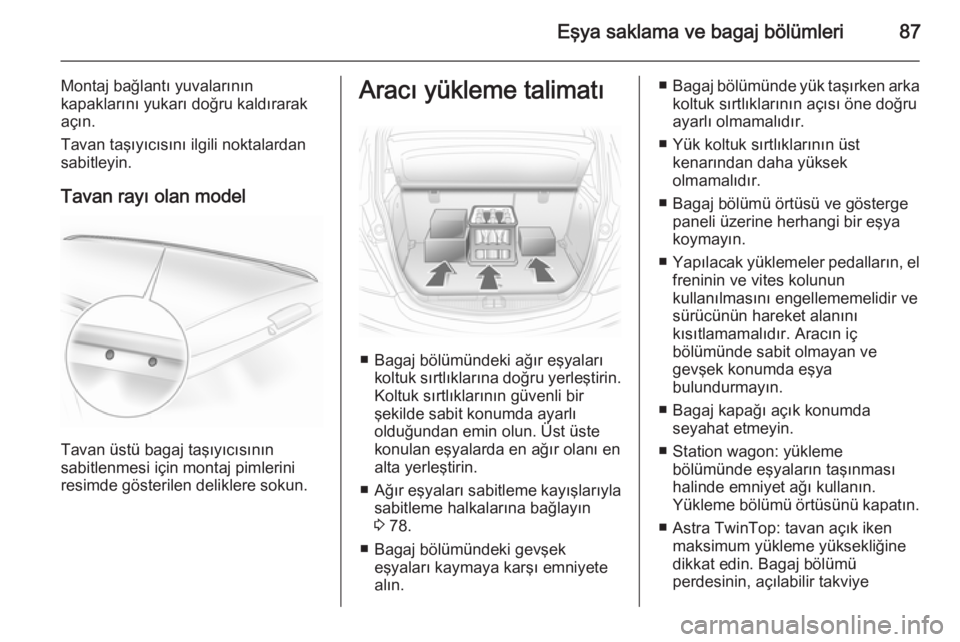

Eşya saklama ve bagaj bölümleri87
Montaj bağlantı yuvalarının
kapaklarını yukarı doğru kaldırarak
açın.
Tavan taşıyıcısını ilgili noktalardan
sabitleyin.
Tavan rayı olan model
Tavan üstü bagaj taşıyıcısının
sabitlenmesi için montaj pimlerini
resimde gösterilen deliklere sokun.
Aracı yükleme talimatı
■ Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru yerleştirin.
Koltuk sırtlıklarının güvenli bir
şekilde sabit konumda ayarlı
olduğundan emin olun. Üst üste
konulan eşyalarda en ağır olanı en
alta yerleştirin.
■ Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 78.
■ Bagaj bölümündeki gevşek eşyaları kaymaya karşı emniyete
alın.
■ Bagaj bölümünde yük taşırken arka
koltuk sırtlıklarının açısı öne doğru
ayarlı olmamalıdır.
■ Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
■ Bagaj bölümü örtüsü ve gösterge paneli üzerine herhangi bir eşya
koymayın.
■ Yapılacak yüklemeler pedalların, el
freninin ve vites kolunun
kullanılmasını engellememelidir ve
sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
■ Bagaj kapağı açık konumda seyahat etmeyin.
■ Station wagon: yükleme bölümünde eşyaların taşınması
halinde emniyet ağı kullanın.
Yükleme bölümü örtüsünü kapatın.
■ Astra TwinTop: tavan açık iken maksimum yükleme yüksekliğine
dikkat edin. Bagaj bölümü
perdesinin, açılabilir takviye

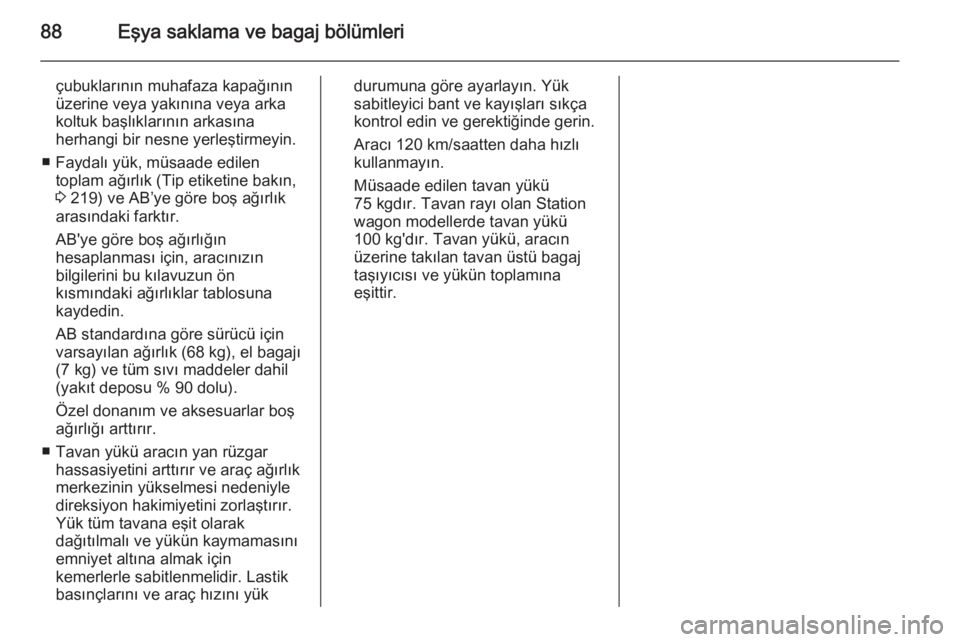

88Eşya saklama ve bagaj bölümleri
çubuklarının muhafaza kapağının
üzerine veya yakınına veya arka
koltuk başlıklarının arkasına
herhangi bir nesne yerleştirmeyin.
■ Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine bakın,
3 219) ve AB’ye göre boş ağırlık
arasındaki farktır.
AB'ye göre boş ağırlığın
hesaplanması için, aracınızın
bilgilerini bu kılavuzun ön
kısmındaki ağırlıklar tablosuna
kaydedin.
AB standardına göre sürücü için
varsayılan ağırlık (68 kg), el bagajı
(7 kg) ve tüm sıvı maddeler dahil
(yakıt deposu % 90 dolu).
Özel donanım ve aksesuarlar boş
ağırlığı arttırır.
■ Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç ağırlık
merkezinin yükselmesi nedeniyle
direksiyon hakimiyetini zorlaştırır.
Yük tüm tavana eşit olarak
dağıtılmalı ve yükün kaymamasını
emniyet altına almak için
kemerlerle sabitlenmelidir. Lastik
basınçlarını ve araç hızını yükdurumuna göre ayarlayın. Yük
sabitleyici bant ve kayışları sıkça
kontrol edin ve gerektiğinde gerin.
Aracı 120 km/saatten daha hızlı
kullanmayın.
Müsaade edilen tavan yükü
75 kgdır. Tavan rayı olan Station wagon modellerde tavan yükü
100 kg'dır. Tavan yükü, aracın
üzerine takılan tavan üstü bagaj
taşıyıcısı ve yükün toplamına
eşittir.
