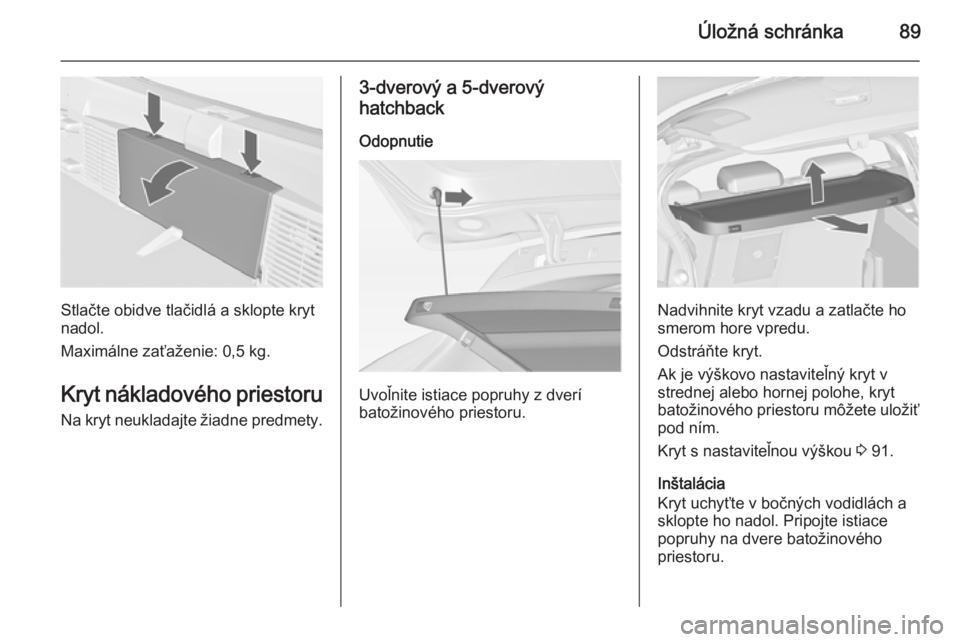

Úložná schránka89
Stlačte obidve tlačidlá a sklopte kryt
nadol.
Maximálne zaťaženie: 0,5 kg.
Kryt nákladového priestoru
Na kryt neukladajte žiadne predmety.
3-dverový a 5-dverový
hatchback
Odopnutie
Uvoľnite istiace popruhy z dverí
batožinového priestoru.
Nadvihnite kryt vzadu a zatlačte ho
smerom hore vpredu.
Odstráňte kryt.
Ak je výškovo nastaviteľný kryt v strednej alebo hornej polohe, kryt
batožinového priestoru môžete uložiť
pod ním.
Kryt s nastaviteľnou výškou 3 91.
Inštalácia
Kryt uchyťte v bočných vodidlách a
sklopte ho nadol. Pripojte istiace
popruhy na dvere batožinového
priestoru.

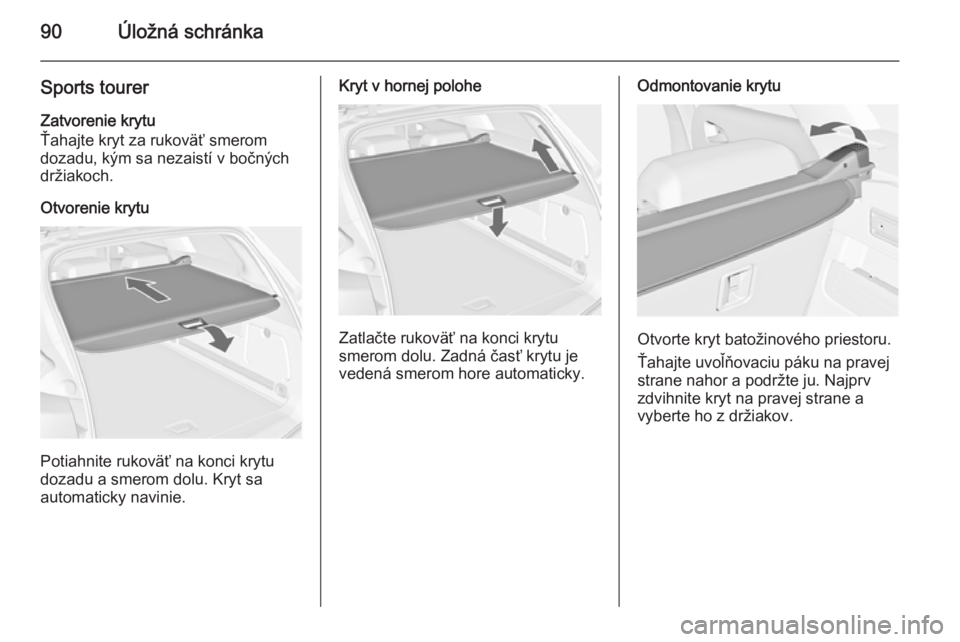

90Úložná schránka
Sports tourerZatvorenie krytu
Ťahajte kryt za rukoväť smerom
dozadu, kým sa nezaistí v bočných
držiakoch.
Otvorenie krytu
Potiahnite rukoväť na konci krytu
dozadu a smerom dolu. Kryt sa
automaticky navinie.
Kryt v hornej polohe
Zatlačte rukoväť na konci krytu
smerom dolu. Zadná časť krytu je
vedená smerom hore automaticky.
Odmontovanie krytu
Otvorte kryt batožinového priestoru.
Ťahajte uvoľňovaciu páku na pravej
strane nahor a podržte ju. Najprv
zdvihnite kryt na pravej strane a
vyberte ho z držiakov.

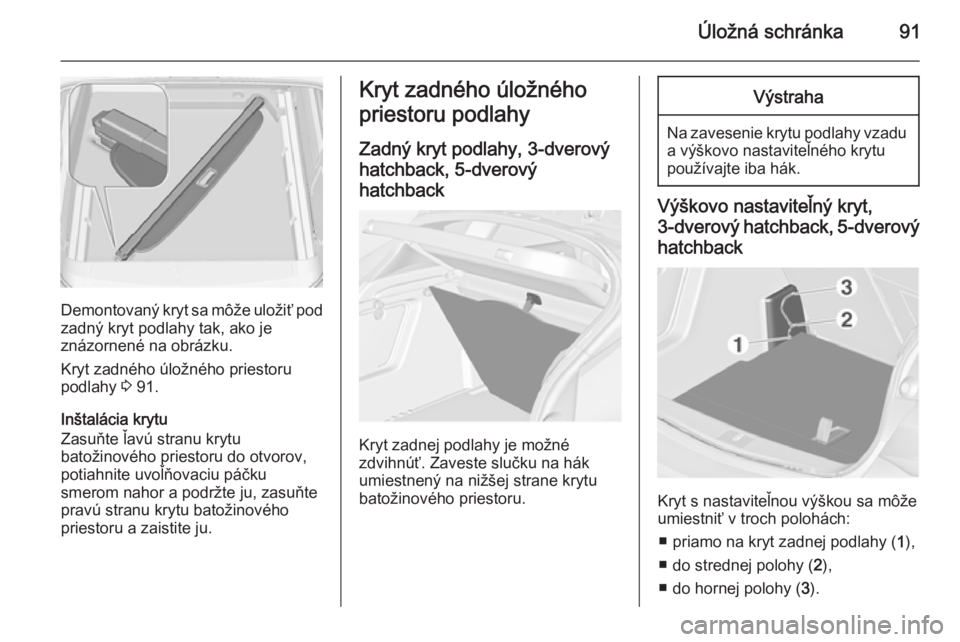

Úložná schránka91
Demontovaný kryt sa môže uložiť pod
zadný kryt podlahy tak, ako je
znázornené na obrázku.
Kryt zadného úložného priestoru
podlahy 3 91.
Inštalácia krytu
Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového
priestoru a zaistite ju.
Kryt zadného úložného
priestoru podlahy
Zadný kryt podlahy, 3-dverový
hatchback, 5-dverový
hatchback
Kryt zadnej podlahy je možné
zdvihnúť. Zaveste slučku na hák
umiestnený na nižšej strane krytu
batožinového priestoru.
Výstraha
Na zavesenie krytu podlahy vzadu a výškovo nastaviteľného krytu
používajte iba hák.
Výškovo nastaviteľný kryt,
3-dverový hatchback, 5-dverový
hatchback
Kryt s nastaviteľnou výškou sa môže
umiestniť v troch polohách:
■ priamo na kryt zadnej podlahy ( 1),
■ do strednej polohy ( 2),
■ do hornej polohy ( 3).

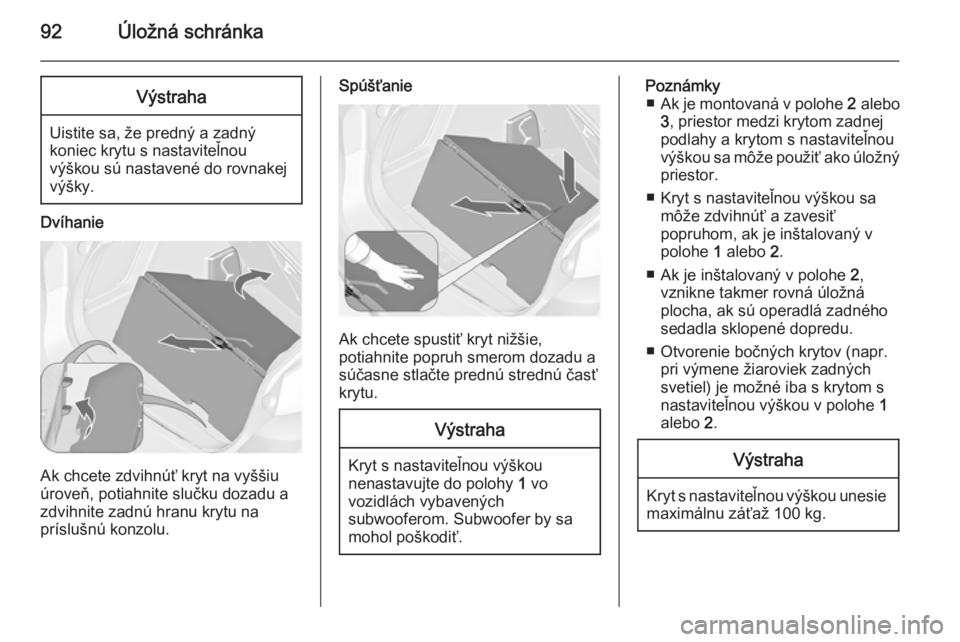

92Úložná schránkaVýstraha
Uistite sa, že predný a zadnýkoniec krytu s nastaviteľnou
výškou sú nastavené do rovnakej
výšky.
Dvíhanie
Ak chcete zdvihnúť kryt na vyššiu
úroveň, potiahnite slučku dozadu a
zdvihnite zadnú hranu krytu na
príslušnú konzolu.
Spúšťanie
Ak chcete spustiť kryt nižšie,
potiahnite popruh smerom dozadu a súčasne stlačte prednú strednú časť
krytu.
Výstraha
Kryt s nastaviteľnou výškou
nenastavujte do polohy 1 vo
vozidlách vybavených
subwooferom. Subwoofer by sa
mohol poškodiť.
Poznámky ■ Ak je montovaná v polohe 2 alebo
3 , priestor medzi krytom zadnej
podlahy a krytom s nastaviteľnou
výškou sa môže použiť ako úložný priestor.
■ Kryt s nastaviteľnou výškou sa môže zdvihnúť a zavesiť
popruhom, ak je inštalovaný v
polohe 1 alebo 2.
■ Ak je inštalovaný v polohe 2,
vznikne takmer rovná úložná
plocha, ak sú operadlá zadného
sedadla sklopené dopredu.
■ Otvorenie bočných krytov (napr. pri výmene žiaroviek zadných
svetiel) je možné iba s krytom s
nastaviteľnou výškou v polohe 1
alebo 2.Výstraha
Kryt s nastaviteľnou výškou unesie
maximálnu záťaž 100 kg.

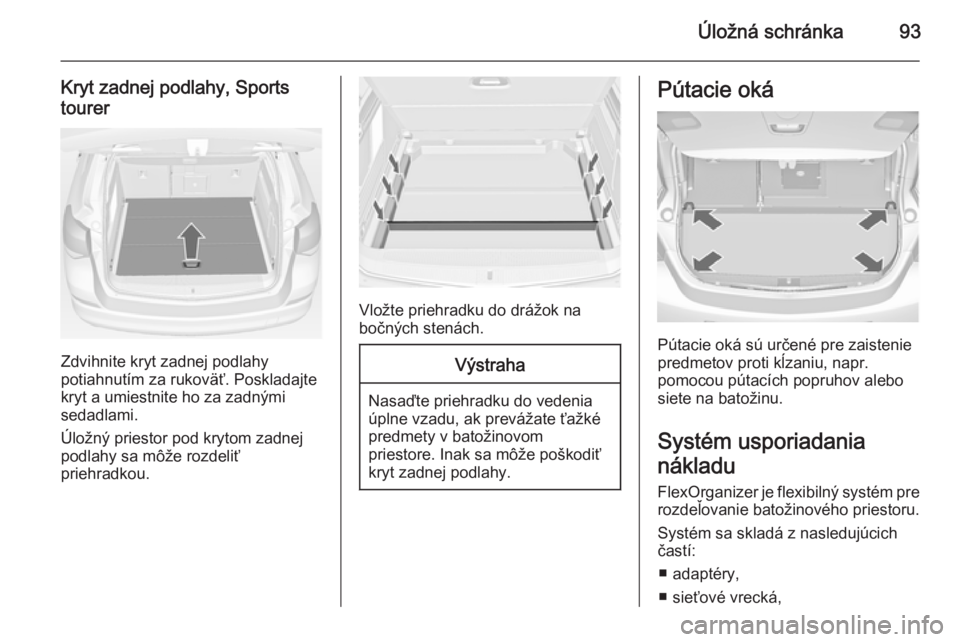

Úložná schránka93
Kryt zadnej podlahy, Sports
tourer
Zdvihnite kryt zadnej podlahy
potiahnutím za rukoväť. Poskladajte
kryt a umiestnite ho za zadnými
sedadlami.
Úložný priestor pod krytom zadnej podlahy sa môže rozdeliť
priehradkou.
Vložte priehradku do drážok na
bočných stenách.
Výstraha
Nasaďte priehradku do vedenia
úplne vzadu, ak prevážate ťažké
predmety v batožinovom
priestore. Inak sa môže poškodiť
kryt zadnej podlahy.
Pútacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Systém usporiadania
nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru.
Systém sa skladá z nasledujúcich
častí:
■ adaptéry,
■ sieťové vrecká,

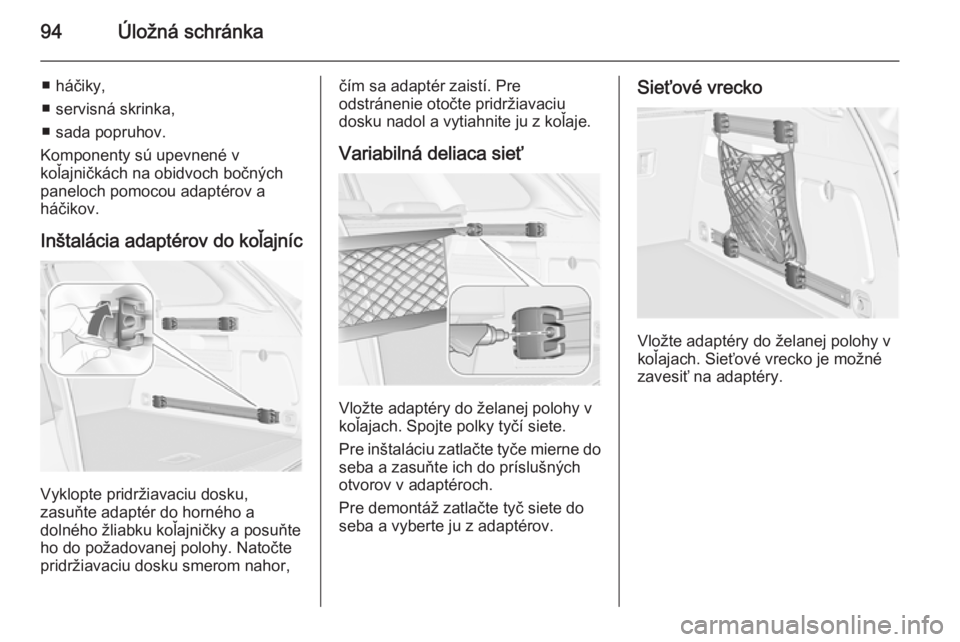

94Úložná schránka
■ háčiky,
■ servisná skrinka,
■ sada popruhov.
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajníc
Vyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte
ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z koľaje.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.
Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.

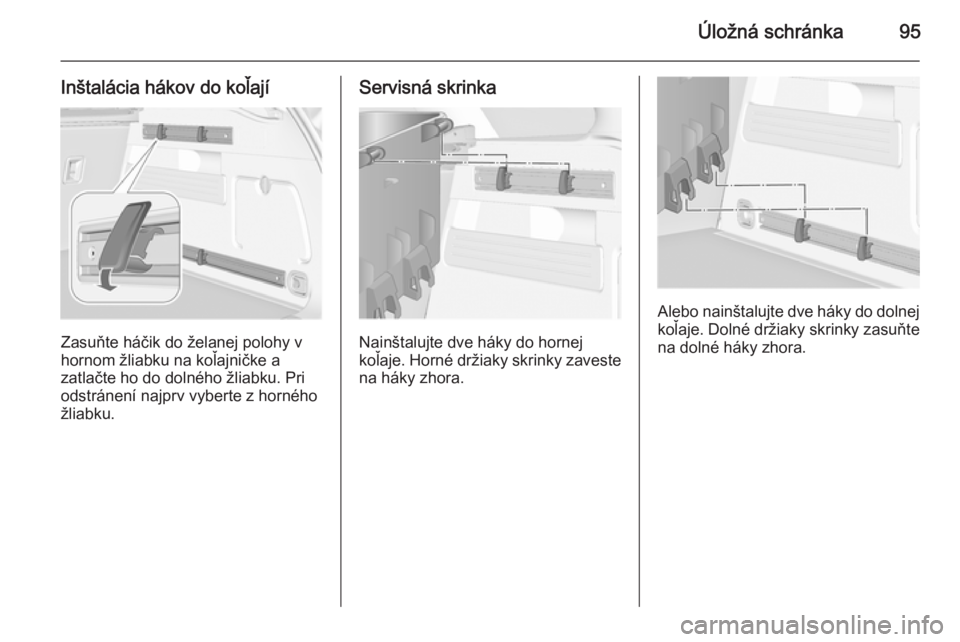

Úložná schránka95
Inštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajničke a
zatlačte ho do dolného žliabku. Pri odstránení najprv vyberte z hornéhožliabku.
Servisná skrinka
Nainštalujte dve háky do hornej
koľaje. Horné držiaky skrinky zaveste na háky zhora.
Alebo nainštalujte dve háky do dolnejkoľaje. Dolné držiaky skrinky zasuňte
na dolné háky zhora.

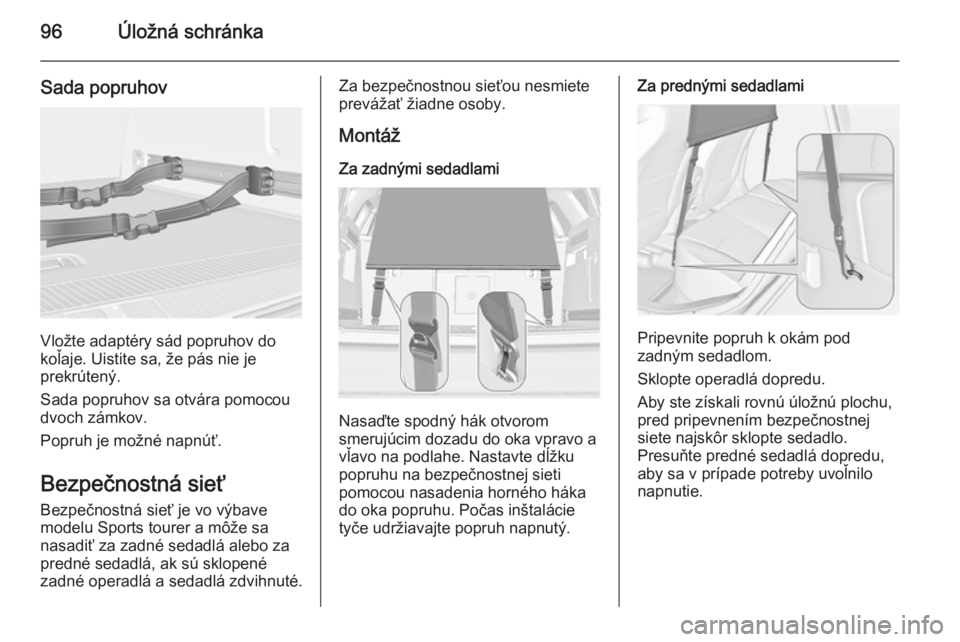

96Úložná schránka
Sada popruhov
Vložte adaptéry sád popruhov do
koľaje. Uistite sa, že pás nie je
prekrútený.
Sada popruhov sa otvára pomocou dvoch zámkov.
Popruh je možné napnúť.
Bezpečnostná sieť Bezpečnostná sieť je vo výbave
modelu Sports tourer a môže sa
nasadiť za zadné sedadlá alebo za
predné sedadlá, ak sú sklopené
zadné operadlá a sedadlá zdvihnuté.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Montáž Za zadnými sedadlami
Nasaďte spodný hák otvorom
smerujúcim dozadu do oka vpravo a
vľavo na podlahe. Nastavte dĺžku
popruhu na bezpečnostnej sieti
pomocou nasadenia horného háka
do oka popruhu. Počas inštalácie
tyče udržiavajte popruh napnutý.
Za prednými sedadlami
Pripevnite popruh k okám pod
zadným sedadlom.
Sklopte operadlá dopredu.
Aby ste získali rovnú úložnú plochu,
pred pripevnením bezpečnostnej
siete najskôr sklopte sedadlo.
Presuňte predné sedadlá dopredu,
aby sa v prípade potreby uvoľnilo
napnutie.

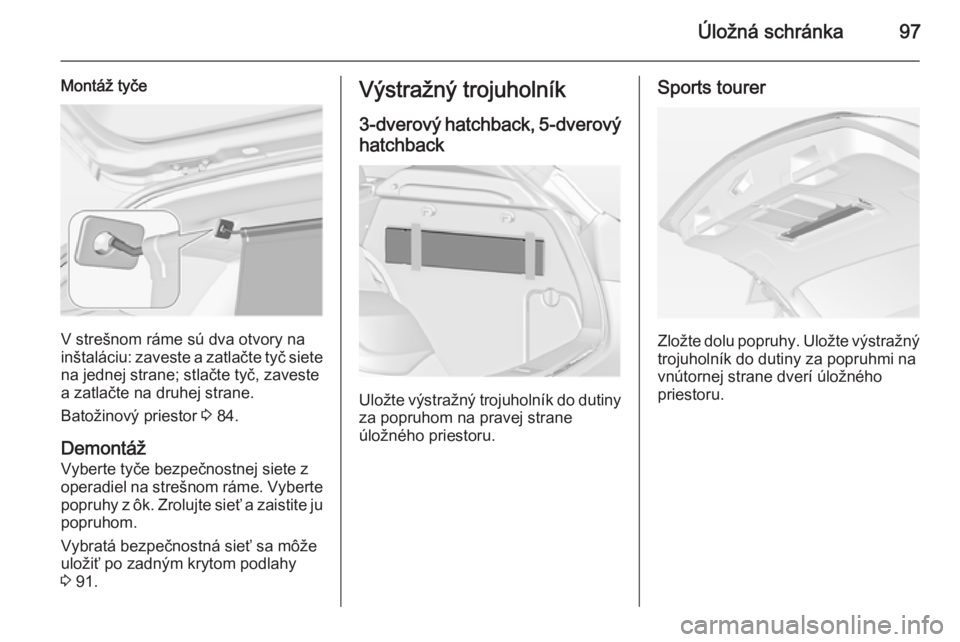

Úložná schránka97
Montáž tyče
V strešnom ráme sú dva otvory na
inštaláciu: zaveste a zatlačte tyč siete na jednej strane; stlačte tyč, zaveste
a zatlačte na druhej strane.
Batožinový priestor 3 84.
Demontáž Vyberte tyče bezpečnostnej siete z
operadiel na strešnom ráme. Vyberte popruhy z ôk. Zrolujte sieť a zaistite jupopruhom.
Vybratá bezpečnostná sieť sa môže
uložiť po zadným krytom podlahy
3 91.
Výstražný trojuholník
3-dverový hatchback, 5-dverový hatchback
Uložte výstražný trojuholník do dutiny za popruhom na pravej strane
úložného priestoru.
Sports tourer
Zložte dolu popruhy. Uložte výstražný
trojuholník do dutiny za popruhmi na
vnútornej strane dverí úložného
priestoru.

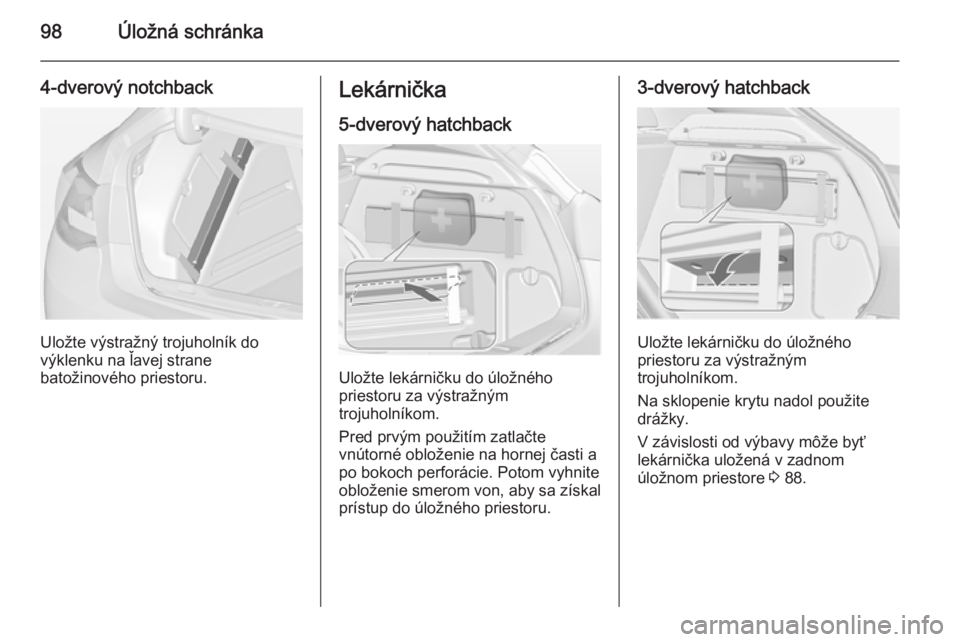

98Úložná schránka
4-dverový notchback
Uložte výstražný trojuholník do
výklenku na ľavej strane
batožinového priestoru.
Lekárnička
5-dverový hatchback
Uložte lekárničku do úložného
priestoru za výstražným
trojuholníkom.
Pred prvým použitím zatlačte
vnútorné obloženie na hornej časti a
po bokoch perforácie. Potom vyhnite
obloženie smerom von, aby sa získal prístup do úložného priestoru.
3-dverový hatchback
Uložte lekárničku do úložného
priestoru za výstražným
trojuholníkom.
Na sklopenie krytu nadol použite
drážky.
V závislosti od výbavy môže byť
lekárnička uložená v zadnom
úložnom priestore 3 88.
