OPEL ASTRA J 2014.5 Používateľská príručka (in Slovak)

Úložná schránka69
Vyklopte osadenie pre ramená
pedálov
Vyklopte jedno alebo obidve
osadenia pre ramená pedálov nahor tak, aby sa zaistila diagonálna
vzpera.
Vytiahnite upevňovacie prvky ramien
pedálov z osadenia pre ramená
pedálov.
Prispôsobenie systému zadného
nosiča bicyklu
Stlačte uvoľňovaciu páčku a
vytiahnite osadenie pre kolesá.

70Úložná schránka

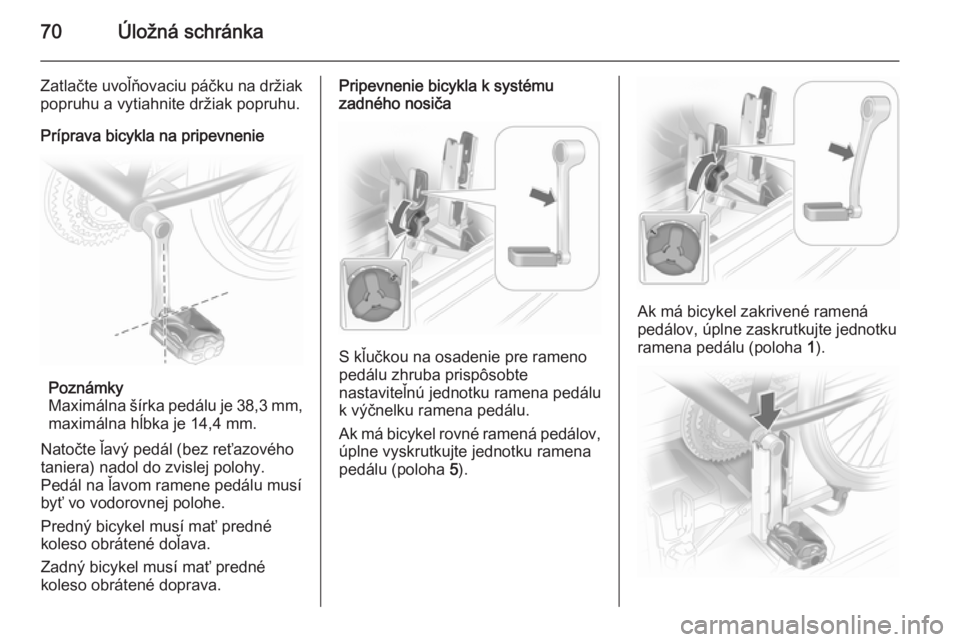

Zatlačte uvoľňovaciu páčku na držiak
popruhu a vytiahnite držiak popruhu.
Príprava bicykla na pripevnenie
Poznámky
Maximálna šírka pedálu je 38,3 mm ,
maximálna hĺbka je 14,4 mm.
Natočte ľavý pedál (bez reťazového taniera) nadol do zvislej polohy.
Pedál na ľavom ramene pedálu musí
byť vo vodorovnej polohe.
Predný bicykel musí mať predné
koleso obrátené doľava.
Zadný bicykel musí mať predné
koleso obrátené doprava.
Pripevnenie bicykla k systému
zadného nosiča
S kľučkou na osadenie pre rameno
pedálu zhruba prispôsobte
nastaviteľnú jednotku ramena pedálu
k výčnelku ramena pedálu.
Ak má bicykel rovné ramená pedálov, úplne vyskrutkujte jednotku ramena
pedálu (poloha 5).
Ak má bicykel zakrivené ramená
pedálov, úplne zaskrutkujte jednotku
ramena pedálu (poloha 1).

Úložná schránka71

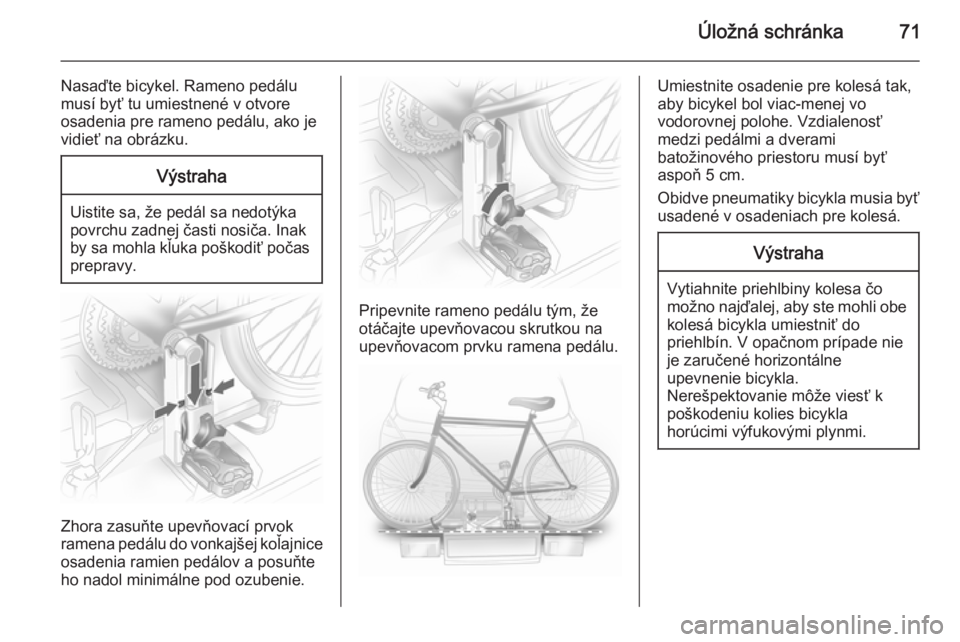

Nasaďte bicykel. Rameno pedálu
musí byť tu umiestnené v otvore
osadenia pre rameno pedálu, ako je
vidieť na obrázku.Výstraha
Uistite sa, že pedál sa nedotýka
povrchu zadnej časti nosiča. Inak
by sa mohla kľuka poškodiť počas prepravy.
Zhora zasuňte upevňovací prvok
ramena pedálu do vonkajšej koľajnice
osadenia ramien pedálov a posuňte
ho nadol minimálne pod ozubenie.
Pripevnite rameno pedálu tým, že
otáčajte upevňovacou skrutkou na
upevňovacom prvku ramena pedálu.
Umiestnite osadenie pre kolesá tak,
aby bicykel bol viac-menej vo
vodorovnej polohe. Vzdialenosť
medzi pedálmi a dverami
batožinového priestoru musí byť
aspoň 5 cm.
Obidve pneumatiky bicykla musia byť usadené v osadeniach pre kolesá.Výstraha
Vytiahnite priehlbiny kolesa čo
možno najďalej, aby ste mohli obe kolesá bicykla umiestniť do
priehlbín. V opačnom prípade nie
je zaručené horizontálne
upevnenie bicykla.
Nerešpektovanie môže viesť k
poškodeniu kolies bicykla
horúcimi výfukovými plynmi.

72Úložná schránka

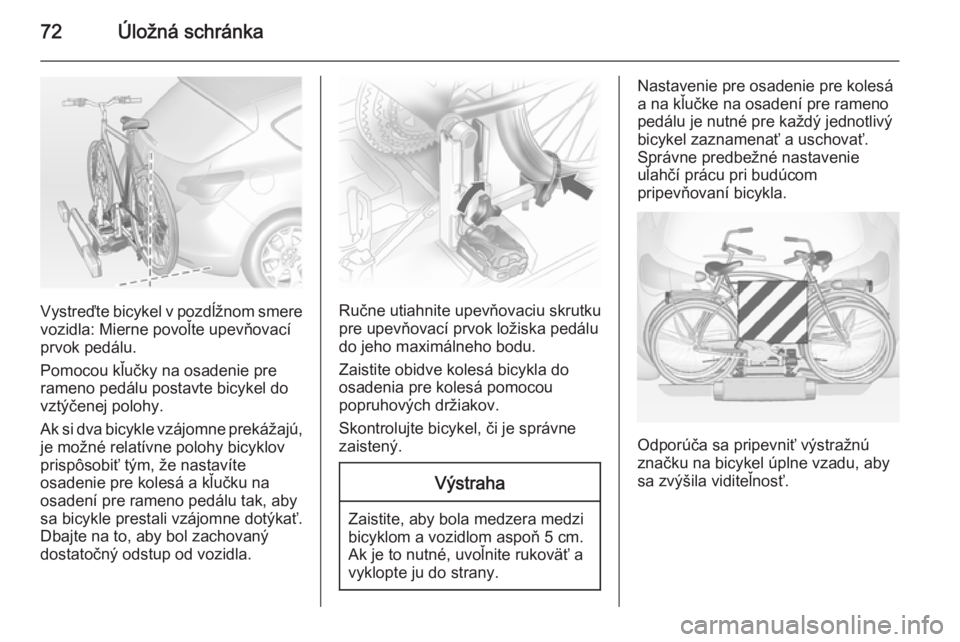

Vystreďte bicykel v pozdĺžnom smere
vozidla: Mierne povoľte upevňovací
prvok pedálu.
Pomocou kľučky na osadenie pre
rameno pedálu postavte bicykel do
vztýčenej polohy.
Ak si dva bicykle vzájomne prekážajú, je možné relatívne polohy bicyklov
prispôsobiť tým, že nastavíte
osadenie pre kolesá a kľučku na
osadení pre rameno pedálu tak, aby
sa bicykle prestali vzájomne dotýkať.
Dbajte na to, aby bol zachovaný
dostatočný odstup od vozidla.Ručne utiahnite upevňovaciu skrutku
pre upevňovací prvok ložiska pedálu
do jeho maximálneho bodu.
Zaistite obidve kolesá bicykla do
osadenia pre kolesá pomocou
popruhových držiakov.
Skontrolujte bicykel, či je správne
zaistený.
Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Nastavenie pre osadenie pre kolesá
a na kľučke na osadení pre rameno
pedálu je nutné pre každý jednotlivý
bicykel zaznamenať a uschovať.
Správne predbežné nastavenie
uľahčí prácu pri budúcom
pripevňovaní bicykla.
Odporúča sa pripevniť výstražnú
značku na bicykel úplne vzadu, aby sa zvýšila viditeľnosť.

Úložná schránka73

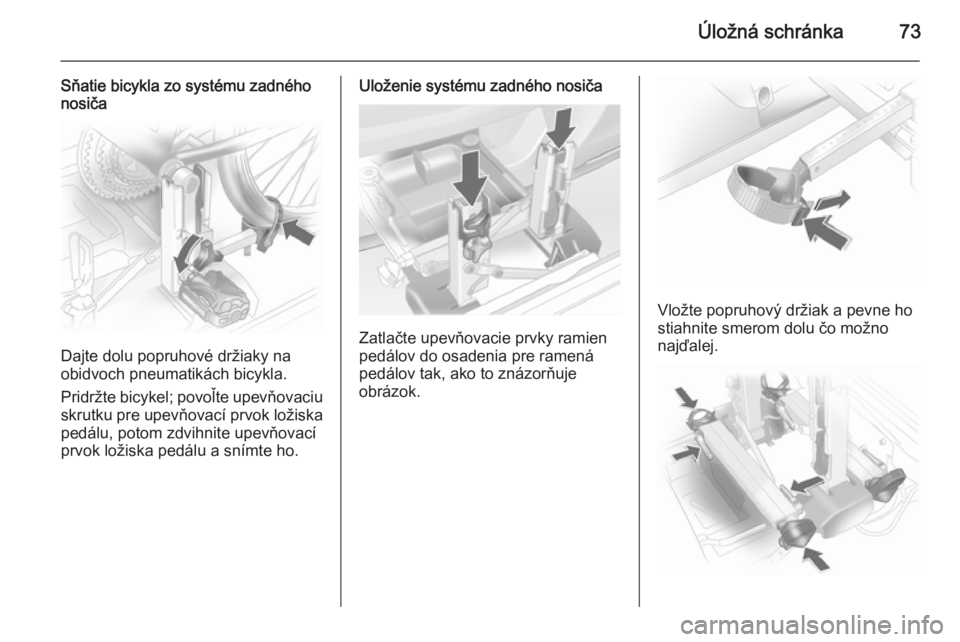

Sňatie bicykla zo systému zadného
nosiča
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Pridržte bicykel; povoľte upevňovaciu
skrutku pre upevňovací prvok ložiska pedálu, potom zdvihnite upevňovací
prvok ložiska pedálu a snímte ho.
Uloženie systému zadného nosiča
Zatlačte upevňovacie prvky ramien
pedálov do osadenia pre ramená
pedálov tak, ako to znázorňuje
obrázok.
Vložte popruhový držiak a pevne ho
stiahnite smerom dolu čo možno
najďalej.

74Úložná schránka

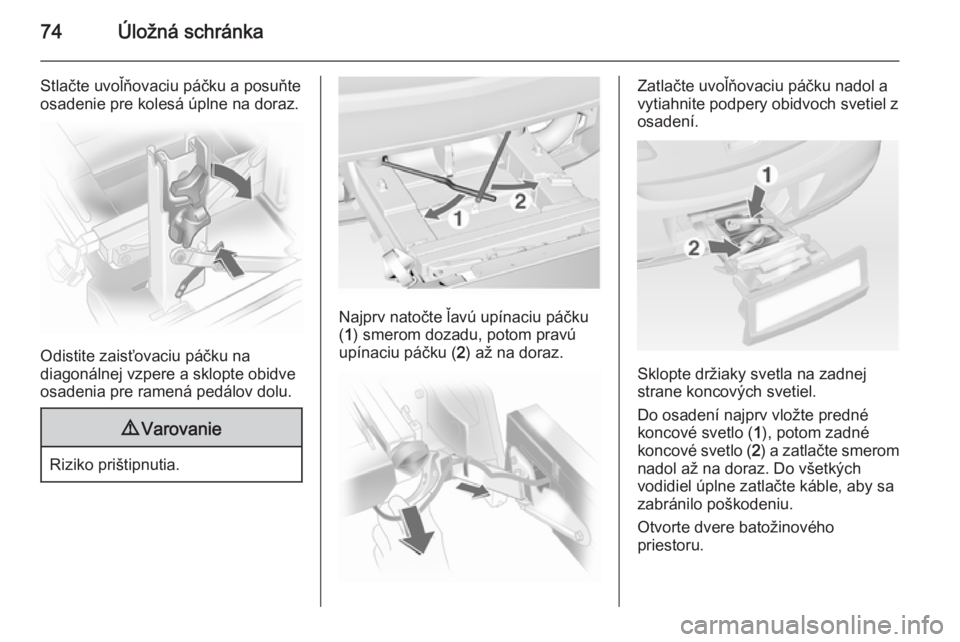

Stlačte uvoľňovaciu páčku a posuňte
osadenie pre kolesá úplne na doraz.
Odistite zaisťovaciu páčku na
diagonálnej vzpere a sklopte obidve
osadenia pre ramená pedálov dolu.
9 Varovanie
Riziko prištipnutia.
Najprv natočte ľavú upínaciu páčku
( 1 ) smerom dozadu, potom pravú
upínaciu páčku ( 2) až na doraz.
Zatlačte uvoľňovaciu páčku nadol a
vytiahnite podpery obidvoch svetiel z
osadení.
Sklopte držiaky svetla na zadnej
strane koncových svetiel.
Do osadení najprv vložte predné
koncové svetlo ( 1), potom zadné
koncové svetlo ( 2) a zatlačte smerom
nadol až na doraz. Do všetkých
vodidiel úplne zatlačte káble, aby sa
zabránilo poškodeniu.
Otvorte dvere batožinového
priestoru.

Úložná schránka75

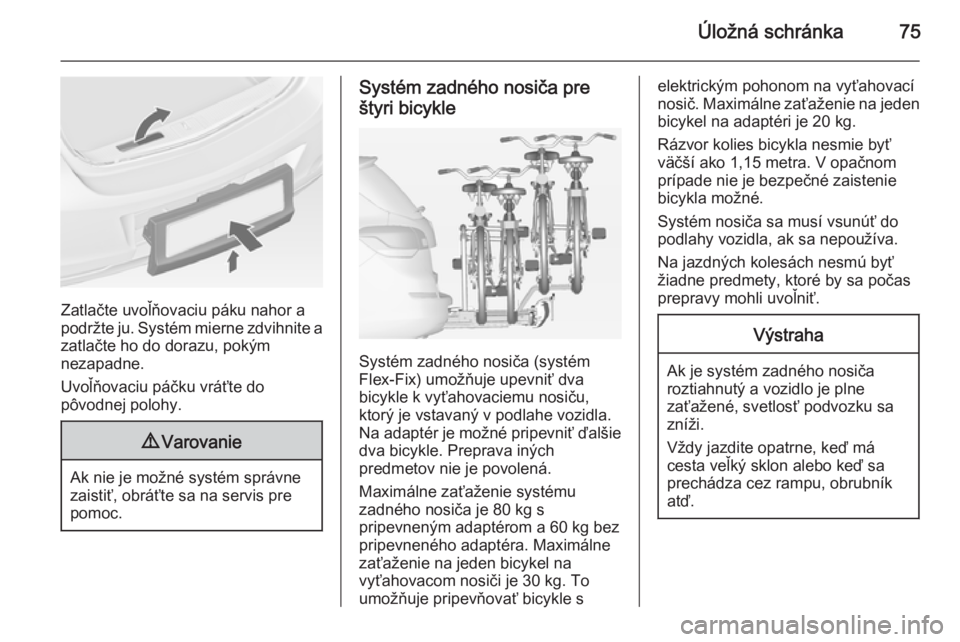

Zatlačte uvoľňovaciu páku nahor a
podržte ju. Systém mierne zdvihnite a
zatlačte ho do dorazu, pokým
nezapadne.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.
Systém zadného nosiča pre
štyri bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť dva
bicykle k vyťahovaciemu nosiču,
ktorý je vstavaný v podlahe vozidla.
Na adaptér je možné pripevniť ďalšie
dva bicykle. Preprava iných
predmetov nie je povolená.
Maximálne zaťaženie systému
zadného nosiča je 80 kg s
pripevneným adaptérom a 60 kg bez
pripevneného adaptéra. Maximálne
zaťaženie na jeden bicykel na
vyťahovacom nosiči je 30 kg. To
umožňuje pripevňovať bicykle s
elektrickým pohonom na vyťahovací
nosič. Maximálne zaťaženie na jeden bicykel na adaptéri je 20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa musí vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta veľký sklon alebo keď sa
prechádza cez rampu, obrubník
atď.

76Úložná schránkaVýstraha

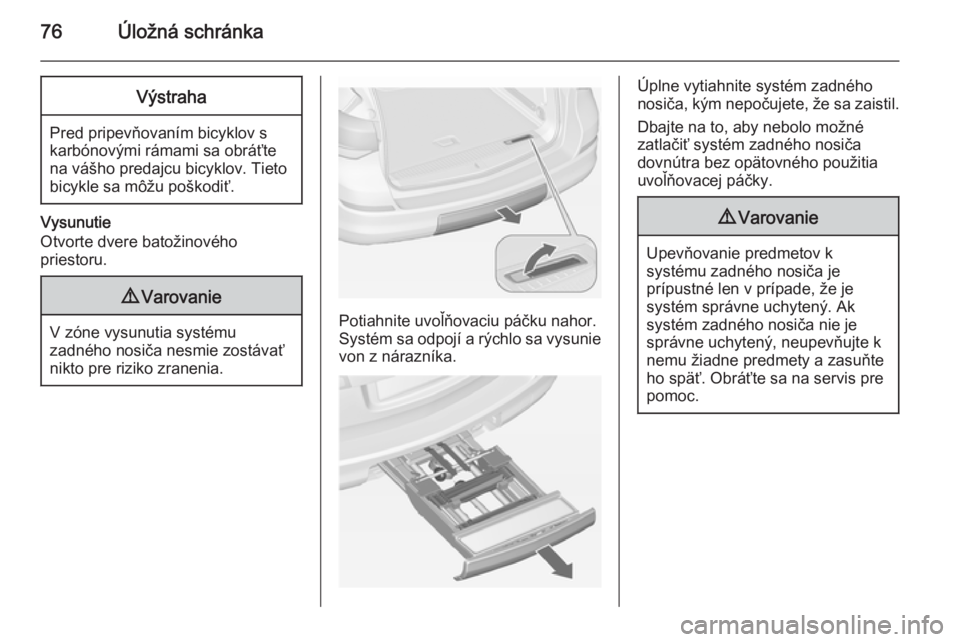

Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov. Tieto
bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.Potiahnite uvoľňovaciu páčku nahor. Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.

Úložná schránka77

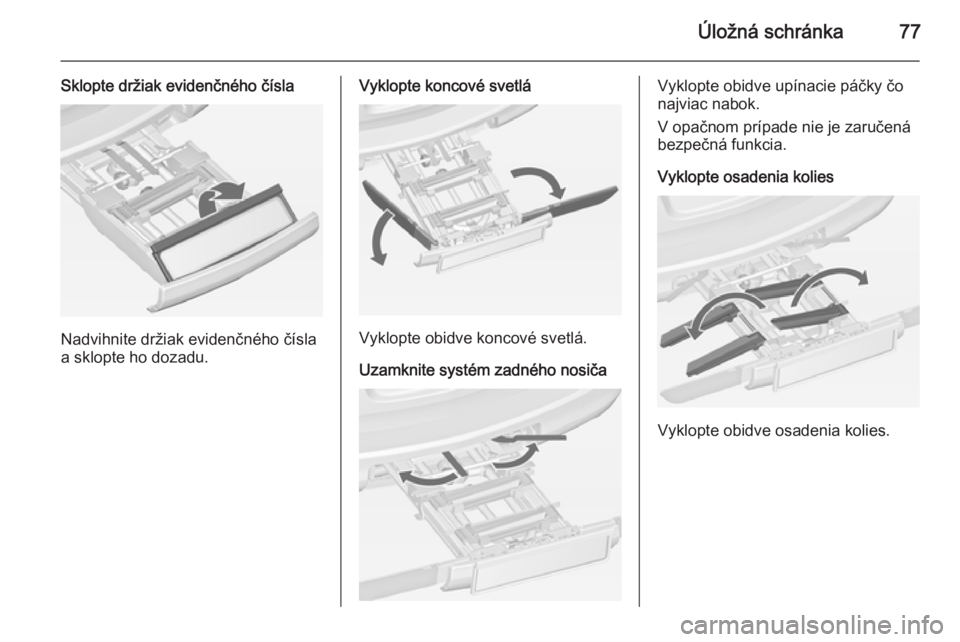

Sklopte držiak evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dozadu.
Vyklopte koncové svetlá
Vyklopte obidve koncové svetlá.
Uzamknite systém zadného nosiča
Vyklopte obidve upínacie páčky čo
najviac nabok.
V opačnom prípade nie je zaručená bezpečná funkcia.
Vyklopte osadenia kolies
Vyklopte obidve osadenia kolies.

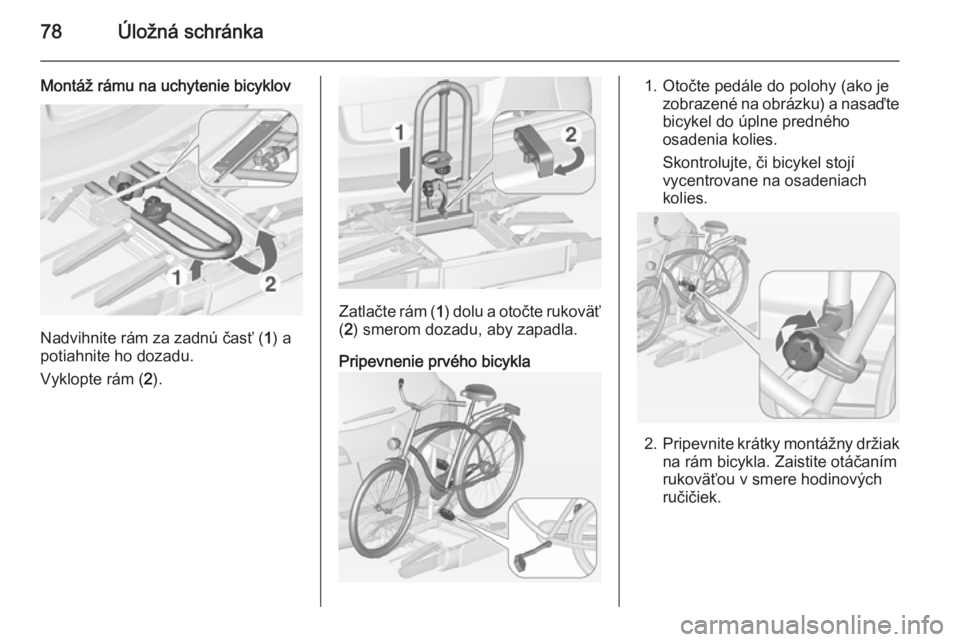

78Úložná schránka
Montáž rámu na uchytenie bicyklov
Nadvihnite rám za zadnú časť (1) a
potiahnite ho dozadu.
Vyklopte rám ( 2).
Zatlačte rám ( 1) dolu a otočte rukoväť
( 2 ) smerom dozadu, aby zapadla.
Pripevnenie prvého bicykla
1. Otočte pedále do polohy (ako je zobrazené na obrázku) a nasaďte
bicykel do úplne predného
osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.
2. Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.
