OPEL ASTRA J 2014.5 Používateľská príručka (in Slovak)

Sedadlá, zádržné prvky59
Prípustné možnosti pre inštaláciu detského záchytného systému ISOFIX
Hmotnostná triedaVeľkostná
triedaUpevnenieSedadlo predného
spolujazdcaNa vonkajších
zadných
sedadláchNa prostrednom
zadnom sedadleSkupina 0: do 10 kg
alebo cca 10 mesiacovEISO/R1XILXSkupina 0+: do 13 kg
alebo cca 2 rokyEISO/R1XILXDISO/R2XILXCISO/R3XILXSkupina I: 9 až 18 kg
alebo cca 8 mesiacov až 4 rokyDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXSkupina II: 15 až 25 kg
alebo cca 3 rokov až 7 rokovXILXSkupina III: 22 až 36 kg
alebo cca 6 rokov až 12 rokovXILX

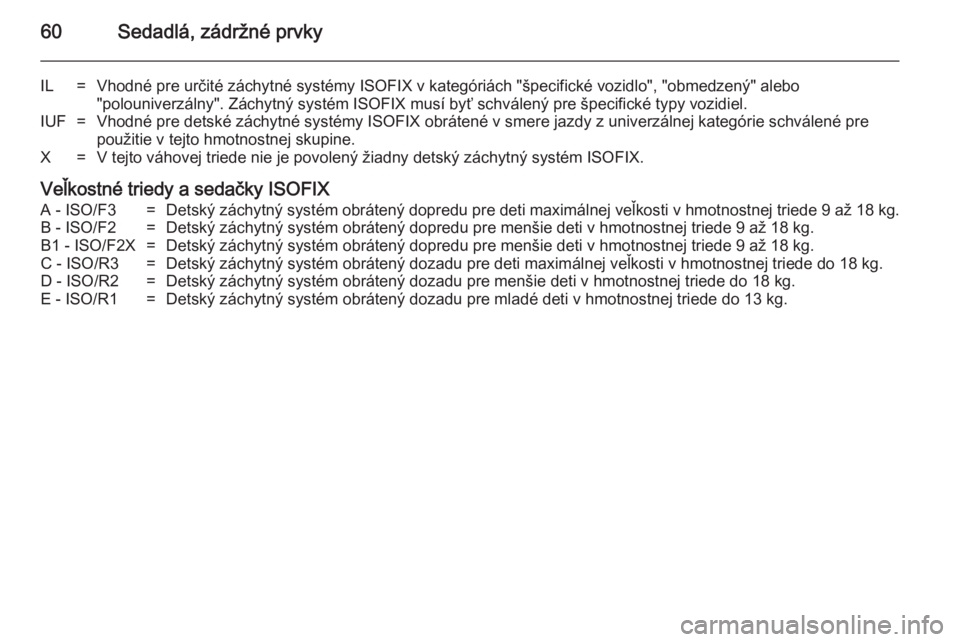

60Sedadlá, zádržné prvky
IL=Vhodné pre určité záchytné systémy ISOFIX v kategóriách "špecifické vozidlo", "obmedzený" alebo
"polouniverzálny". Záchytný systém ISOFIX musí byť schválený pre špecifické typy vozidiel.IUF=Vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené pre použitie v tejto hmotnostnej skupine.X=V tejto váhovej triede nie je povolený žiadny detský záchytný systém ISOFIX.
Veľkostné triedy a sedačky ISOFIX
A - ISO/F3=Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede 9 až 18 kg.B - ISO/F2=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.B1 - ISO/F2X=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.C - ISO/R3=Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kg.D - ISO/R2=Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kg.E - ISO/R1=Detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kg.

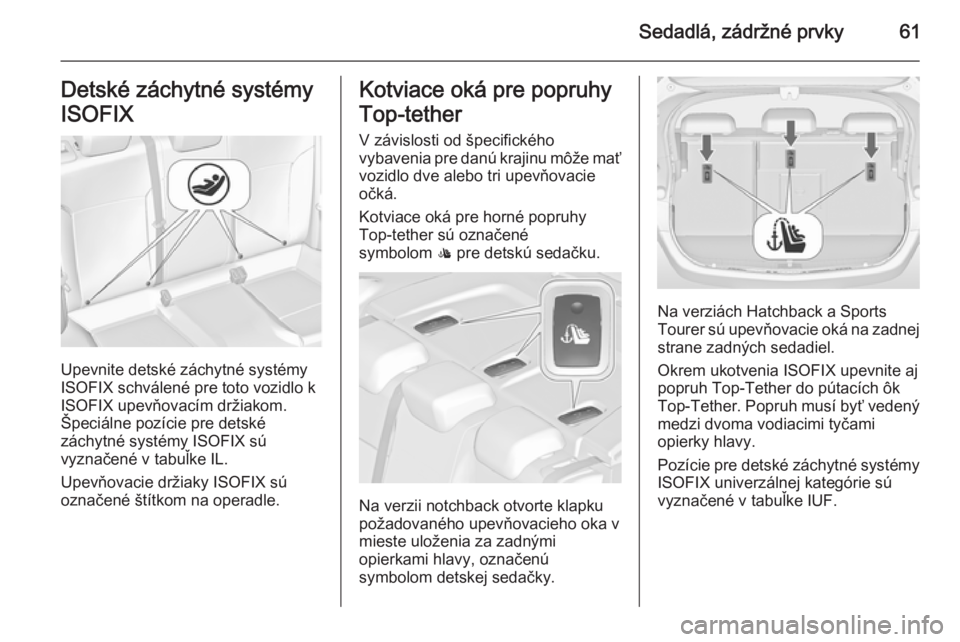

Sedadlá, zádržné prvky61Detské záchytné systémy
ISOFIX
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k
ISOFIX upevňovacím držiakom.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke IL.
Upevňovacie držiaky ISOFIX sú
označené štítkom na operadle.
Kotviace oká pre popruhy
Top‑tether
V závislosti od špecifického
vybavenia pre danú krajinu môže mať
vozidlo dve alebo tri upevňovacie
očká.
Kotviace oká pre horné popruhy
Top-tether sú označené
symbolom : pre detskú sedačku.
Na verzii notchback otvorte klapku
požadovaného upevňovacieho oka v
mieste uloženia za zadnými
opierkami hlavy, označenú
symbolom detskej sedačky.
Na verziách Hatchback a Sports
Tourer sú upevňovacie oká na zadnej
strane zadných sedadiel.
Okrem ukotvenia ISOFIX upevnite aj popruh Top-Tether do pútacích ôk
Top-Tether . Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF.

62Úložná schránkaÚložná schránkaÚložné priestory........................... 62
Batožinový priestor ......................84
Systém strešných nosičov ...........99
Informácie o nakladaní ..............100Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Odkladacia schránka v palubnej
doske obsahuje držiak na pero,
držiak na kreditnú kartu, držiak na
mince a adaptér na uzamykacie
matice kolesa.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.

Úložná schránka63Držiaky pohárov
Držiaky pohárov sú v stredovej
konzole.
Držiaky pohárov sú umiestnené pod
krytom v stredovej konzole podľa
prevedenia vozidla. Posuňte kryt
dozadu. V úložnom priestore môžete
ukladať fľaše po vyklopení strednej
police 3 65.
Ďalšie držiaky pohárov sú v zadnej
lakťovej opierke. Sklopte lakťovú
opierku.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.

64Úložná schránkaÚložný priestor pod
sedadlom
Stlačte tlačidlo v priehlbine a
vytiahnite zásuvku. Maximálne
zaťaženie: 3 kg. Pre zatvorenie
zatlačte dovnútra a zaistite.
Pri verziách so systémom zadného
nosiča 3 66 je súprava na opravu
pneumatiky uložená v zásuvke.
Súprava na opravu pneumatík
3 272.
Úložný priestor v lakťovej
opierke
Úložný priestor pod prednou lakťovou opierkou
Stlačením tlačidla vyklopte lakťovú
opierku. Lakťová opierka musí byť v
zadnej krajnej polohe.
Úložný priestor v zadnej
lakťovej opierke
Sklopte lakťovú opierku a otvorte kryt.
Zatvorte kryt pred vyklopením
lakťovej opierky.

Úložná schránka65Odkladací priestor v
stredovej konzole
Predná konzola
Ukladací priestor môžete použiť na
drobné predmety.
Pod krytom je k dispozícii úložný
priestor podľa prevedenia vozidla.
Posuňte kryt dozadu.
Rám držiaka šálok môžete vybrať
stlačením tlačidla. Rám môžete vložiť
do príručnej odkladacej schránky.
Pod strednou policou sa nachádza
ďalší úložný priestor. Vyklopte
strednú policu a uchyťte ju vo zvislej
polohe. Rám držiaka pohárov môžete
využiť na ukladanie fliaš.
Zadná konzola
Vytiahnite zásuvku.
Výstraha
Nepoužívať na popol ani inéžeravé predmety.

66Úložná schránkaSystém zadného nosiča
Systém zadného nosiča pre dva bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť bicykle k
vyťahovaciemu nosiču, ktorý je
zabudovaný do podlahy vozidla.
Preprava iných predmetov nie je
povolená.
Maximálne zaťaženie systému
zadného nosiča je 40 kg. Maximálne
zaťaženie na jeden bicykel je 20 kg.
Rázvor kolies bicykla nesmie byť väčší ako 1,15 metra. V opačnomprípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa musí vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Na nosiče bicyklov neumiestňujte
bicykle, ktoré sú vybavené
karbónovými kľukami pedálov.
Bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.

Úložná schránka67
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.
Nainštalujte koncové svetlá
Z priečinkov vyberte najprv zadné ( 1),
potom predné ( 2) koncové svetlo.
Úplne otvorte držiak svetla na zadnej
strane koncového svetla.
Zatlačte istiacu páčku dolu a zatlačte
držiak svetla do otvoru, pokým
nezapadne.
Tento postup vykonajte pri oboch koncových svetlách.

68Úložná schránka
Skontrolujte polohu kábla a svetla a
uistite sa, že sú správne
nainštalované a bezpečne usadené.
Uzamknite systém zadného nosiča
Pootočte pravú istiacu páku ( 1) prvú,
potom ľavú istiacu páku ( 2), pokým
nepocítite odpor.
Systém zadného nosiča je zaistený,
keď sú istiace páky pootočené
približne o 50°. Inak sa negarantuje
bezpečná funkčnosť.
Poznámky
Zatvorte dvere batožinového
priestoru.
