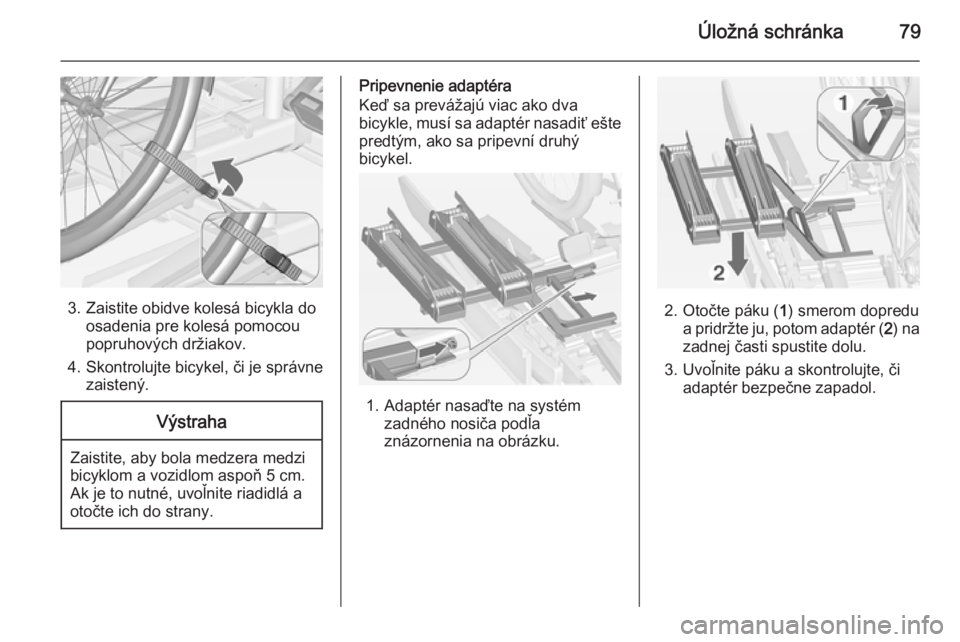

Úložná schránka79
3. Zaistite obidve kolesá bicykla doosadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.
Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite riadidlá a
otočte ich do strany.
Pripevnenie adaptéra
Keď sa prevážajú viac ako dva
bicykle, musí sa adaptér nasadiť ešte
predtým, ako sa pripevní druhý
bicykel.
1. Adaptér nasaďte na systém
zadného nosiča podľaznázornenia na obrázku.
2. Otočte páku ( 1) smerom dopredu
a pridržte ju, potom adaptér ( 2) na
zadnej časti spustite dolu.
3. Uvoľnite páku a skontrolujte, či adaptér bezpečne zapadol.

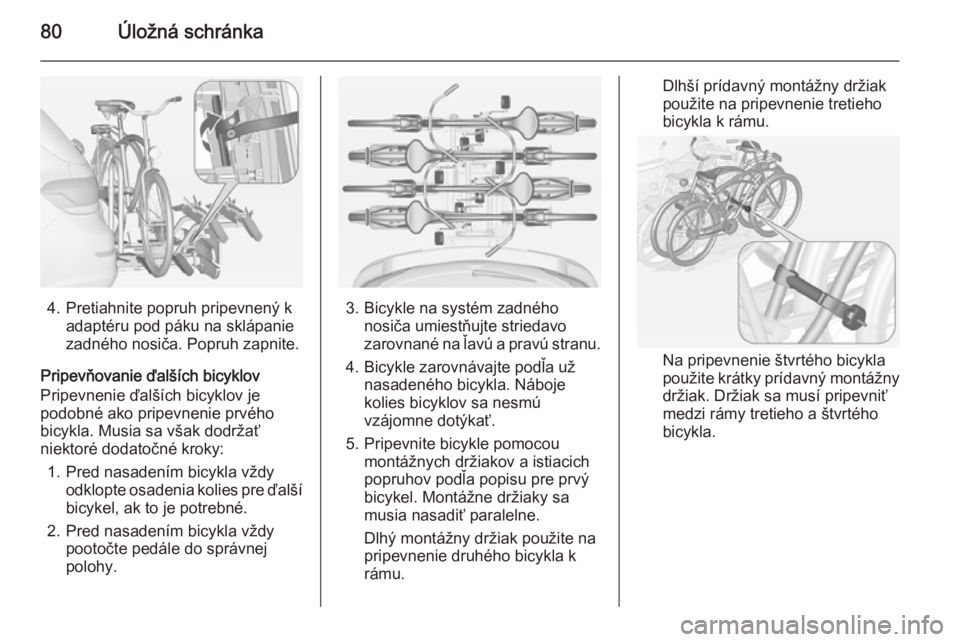

80Úložná schránka
4. Pretiahnite popruh pripevnený kadaptéru pod páku na sklápanie
zadného nosiča. Popruh zapnite.
Pripevňovanie ďalších bicyklov
Pripevnenie ďalších bicyklov je
podobné ako pripevnenie prvého bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy odklopte osadenia kolies pre ďalší
bicykel, ak to je potrebné.
2. Pred nasadením bicykla vždy pootočte pedále do správnej
polohy.3. Bicykle na systém zadného nosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
4. Bicykle zarovnávajte podľa už nasadeného bicykla. Náboje
kolies bicyklov sa nesmú
vzájomne dotýkať.
5. Pripevnite bicykle pomocou montážnych držiakov a istiacich
popruhov podľa popisu pre prvý
bicykel. Montážne držiaky sa
musia nasadiť paralelne.
Dlhý montážny držiak použite na
pripevnenie druhého bicykla k
rámu.
Dlhší prídavný montážny držiak
použite na pripevnenie tretieho
bicykla k rámu.
Na pripevnenie štvrtého bicykla
použite krátky prídavný montážny držiak. Držiak sa musí pripevniť
medzi rámy tretieho a štvrtého
bicykla.

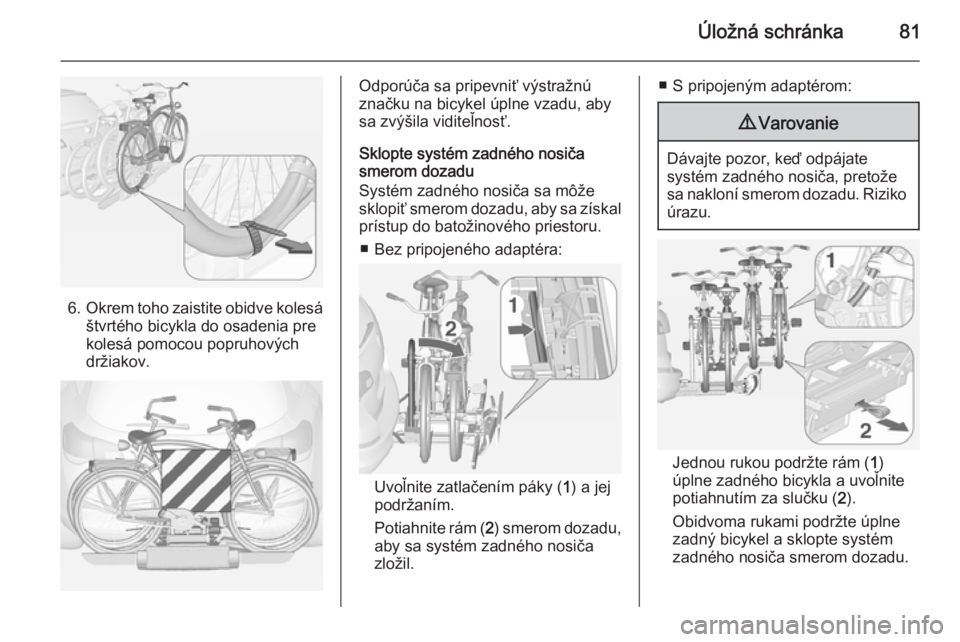

Úložná schránka81
6.Okrem toho zaistite obidve kolesá
štvrtého bicykla do osadenia pre
kolesá pomocou popruhových
držiakov.
Odporúča sa pripevniť výstražnú
značku na bicykel úplne vzadu, aby sa zvýšila viditeľnosť.
Sklopte systém zadného nosiča
smerom dozadu
Systém zadného nosiča sa môže sklopiť smerom dozadu, aby sa získal
prístup do batožinového priestoru.
■ Bez pripojeného adaptéra:
Uvoľnite zatlačením páky ( 1) a jej
podržaním.
Potiahnite rám ( 2) smerom dozadu,
aby sa systém zadného nosiča zložil.
■ S pripojeným adaptérom:9 Varovanie
Dávajte pozor, keď odpájate
systém zadného nosiča, pretože
sa nakloní smerom dozadu. Riziko úrazu.
Jednou rukou podržte rám ( 1)
úplne zadného bicykla a uvoľnite
potiahnutím za slučku ( 2).
Obidvoma rukami podržte úplne
zadný bicykel a sklopte systém
zadného nosiča smerom dozadu.

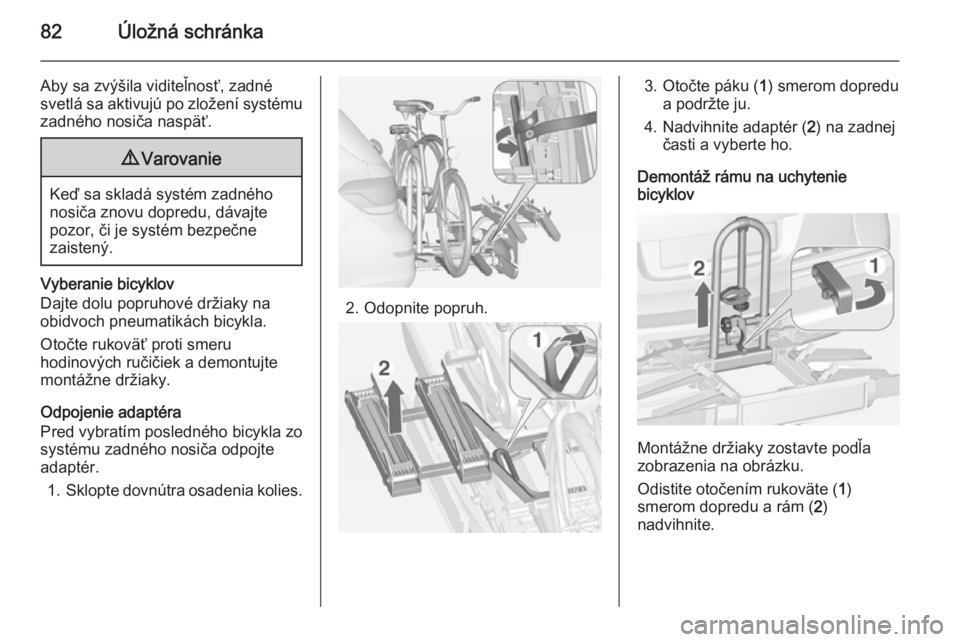

82Úložná schránka
Aby sa zvýšila viditeľnosť, zadné
svetlá sa aktivujú po zložení systému
zadného nosiča naspäť.9 Varovanie
Keď sa skladá systém zadného
nosiča znovu dopredu, dávajte
pozor, či je systém bezpečne
zaistený.
Vyberanie bicyklov
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra
Pred vybratím posledného bicykla zo
systému zadného nosiča odpojte
adaptér.
1. Sklopte dovnútra osadenia kolies.
2. Odopnite popruh.
3. Otočte páku ( 1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér ( 2) na zadnej
časti a vyberte ho.
Demontáž rámu na uchytenie
bicyklov
Montážne držiaky zostavte podľa
zobrazenia na obrázku.
Odistite otočením rukoväte ( 1)
smerom dopredu a rám ( 2)
nadvihnite.

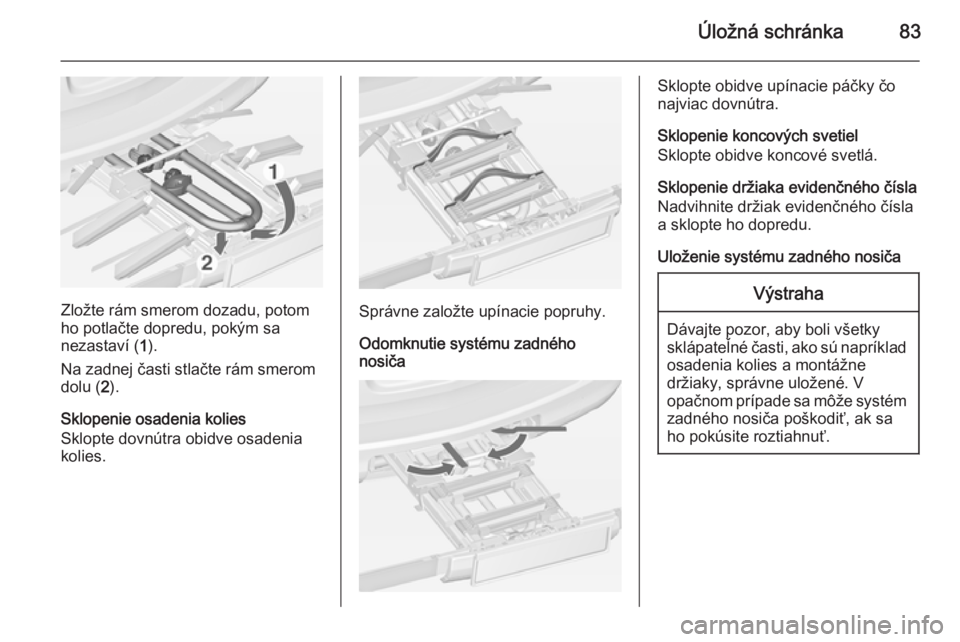

Úložná schránka83
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví ( 1).
Na zadnej časti stlačte rám smerom dolu ( 2).
Sklopenie osadenia kolies
Sklopte dovnútra obidve osadenia
kolies.Správne založte upínacie popruhy.
Odomknutie systému zadného
nosiča
Sklopte obidve upínacie páčky čo
najviac dovnútra.
Sklopenie koncových svetiel
Sklopte obidve koncové svetlá.
Sklopenie držiaka evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dopredu.
Uloženie systému zadného nosičaVýstraha
Dávajte pozor, aby boli všetky
sklápateľné časti, ako sú napríklad osadenia kolies a montážne
držiaky, správne uložené. V
opačnom prípade sa môže systém
zadného nosiča poškodiť, ak sa
ho pokúsite roztiahnuť.

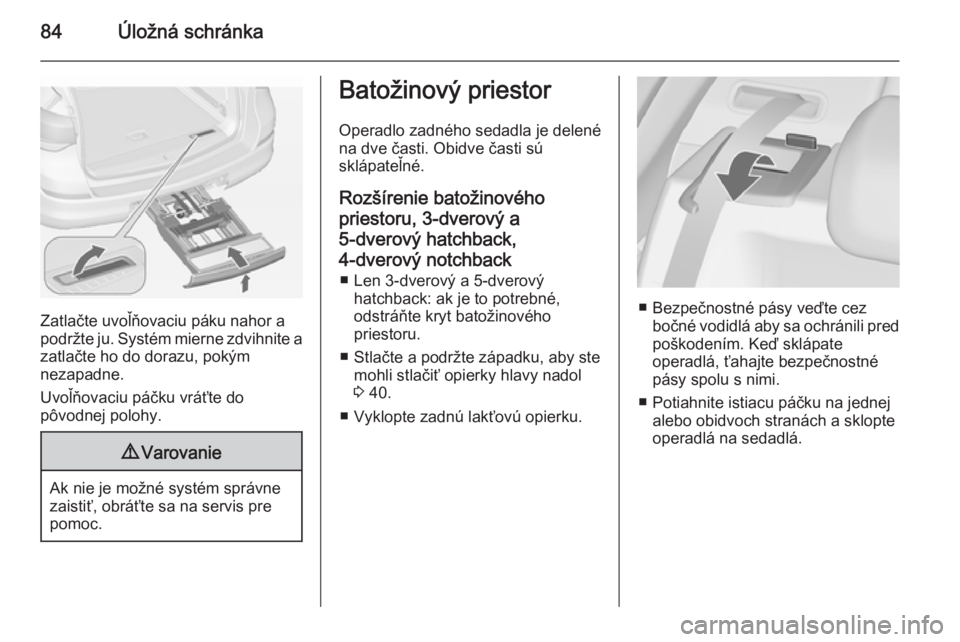

84Úložná schránka
Zatlačte uvoľňovaciu páku nahor a
podržte ju. Systém mierne zdvihnite a
zatlačte ho do dorazu, pokým
nezapadne.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.
Batožinový priestor
Operadlo zadného sedadla je delené
na dve časti. Obidve časti sú
sklápateľné.
Rozšírenie batožinového
priestoru, 3-dverový a 5-dverový hatchback,
4-dverový notchback ■ Len 3-dverový a 5-dverový hatchback: ak je to potrebné,
odstráňte kryt batožinového
priestoru.
■ Stlačte a podržte západku, aby ste mohli stlačiť opierky hlavy nadol
3 40.
■ Vyklopte zadnú lakťovú opierku.
■ Bezpečnostné pásy veďte cez bočné vodidlá aby sa ochránili predpoškodením. Keď sklápate
operadlá, ťahajte bezpečnostné pásy spolu s nimi.
■ Potiahnite istiacu páčku na jednej alebo obidvoch stranách a sklopte
operadlá na sedadlá.

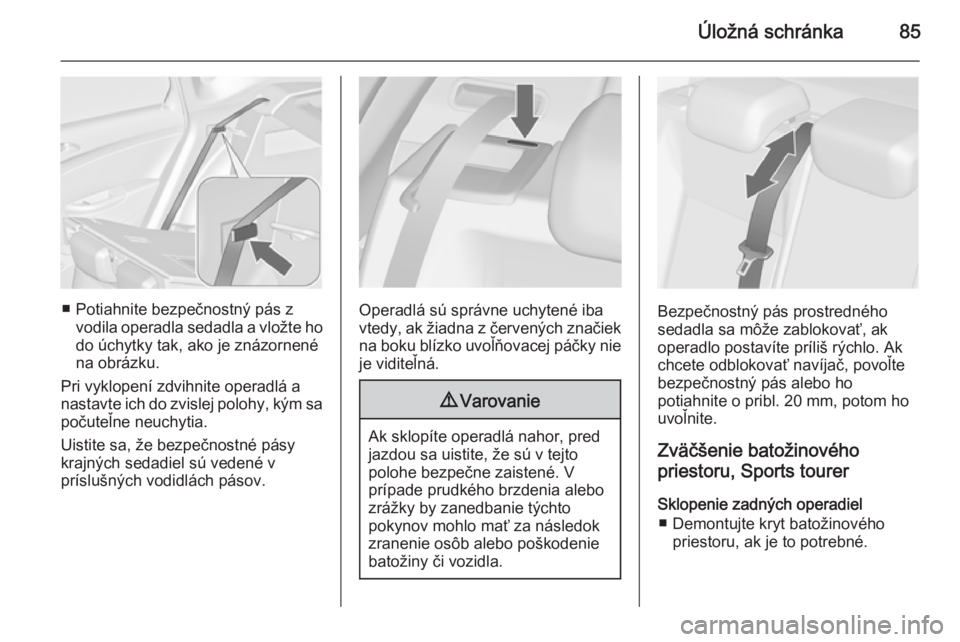

Úložná schránka85
■ Potiahnite bezpečnostný pás zvodila operadla sedadla a vložte hodo úchytky tak, ako je znázornené
na obrázku.
Pri vyklopení zdvihnite operadlá a nastavte ich do zvislej polohy, kým sa
počuteľne neuchytia.
Uistite sa, že bezpečnostné pásy
krajných sedadiel sú vedené v
príslušných vodidlách pásov.Operadlá sú správne uchytené iba vtedy, ak žiadna z červených značiek
na boku blízko uvoľňovacej páčky nie je viditeľná.
9 Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Bezpečnostný pás prostredného
sedadla sa môže zablokovať, ak
operadlo postavíte príliš rýchlo. Ak
chcete odblokovať navíjač, povoľte
bezpečnostný pás alebo ho
potiahnite o pribl. 20 mm, potom ho
uvoľnite.
Zväčšenie batožinového
priestoru, Sports tourer
Sklopenie zadných operadiel ■ Demontujte kryt batožinového priestoru, ak je to potrebné.

86Úložná schránka
■ Stlačte a podržte západku, aby stemohli stlačiť opierky hlavy nadol
3 40.
■ Vyklopte zadnú lakťovú opierku.
■ Bezpečnostné pásy veďte cez bočné vodidlá aby sa ochránili predpoškodením. Keď sklápate
operadlá, ťahajte bezpečnostné
pásy spolu s nimi.
■ Potiahnite istiacu páčku na jednej alebo obidvoch stranách a sklopte
operadlá na sedadlá.
Sklopenie elektricky ovládaného
sedadla
Vo vozidlách s elektrickým sklápaním
sedadiel sa môžu zadné sedadlá tiež zložiť z batožinového priestoru.
■ Potiahnite spínač na ľavej alebo pravej bočnej stene batožinového
priestoru, čím sa príslušná časť
zadného sedadla sklopí.
9 Varovanie
Buďte opatrní pri ovládaní
elektrických sklopných zadných
sedadiel. Operadlo sedadla sa
skladá značnou silou. Hrozí
nebezpečenstvo zranenia,
obzvlášť deťom.
Uistite sa, že na zadných
sedadlách nie je nič pripevnené
alebo umiestnené na sedadle.
Ak sa vozidlo bude nakladať cez
zadné dvere, vyberte
bezpečnostný pás z vodidla na operadle sedadla a vložte ho do
spony (ako je vidieť na obrázku).
■ Pri vyklopení zdvihnite operadlá a nastavte ich do zvislej polohy, kým
sa počuteľne neuchytia.

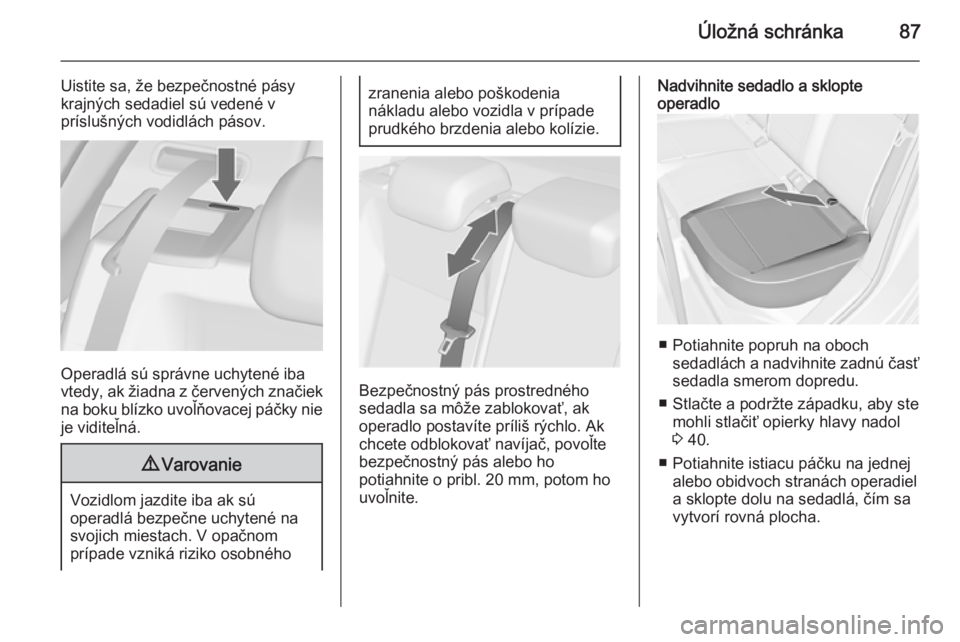

Úložná schránka87
Uistite sa, že bezpečnostné pásy
krajných sedadiel sú vedené v
príslušných vodidlách pásov.
Operadlá sú správne uchytené iba
vtedy, ak žiadna z červených značiek
na boku blízko uvoľňovacej páčky nie je viditeľná.
9 Varovanie
Vozidlom jazdite iba ak sú
operadlá bezpečne uchytené na
svojich miestach. V opačnom
prípade vzniká riziko osobného
zranenia alebo poškodenia
nákladu alebo vozidla v prípade
prudkého brzdenia alebo kolízie.
Bezpečnostný pás prostredného
sedadla sa môže zablokovať, ak
operadlo postavíte príliš rýchlo. Ak
chcete odblokovať navíjač, povoľte
bezpečnostný pás alebo ho
potiahnite o pribl. 20 mm, potom ho
uvoľnite.
Nadvihnite sedadlo a sklopte
operadlo
■ Potiahnite popruh na oboch
sedadlách a nadvihnite zadnú časť
sedadla smerom dopredu.
■ Stlačte a podržte západku, aby ste mohli stlačiť opierky hlavy nadol
3 40.
■ Potiahnite istiacu páčku na jednej alebo obidvoch stranách operadiel
a sklopte dolu na sedadlá, čím sa
vytvorí rovná plocha.

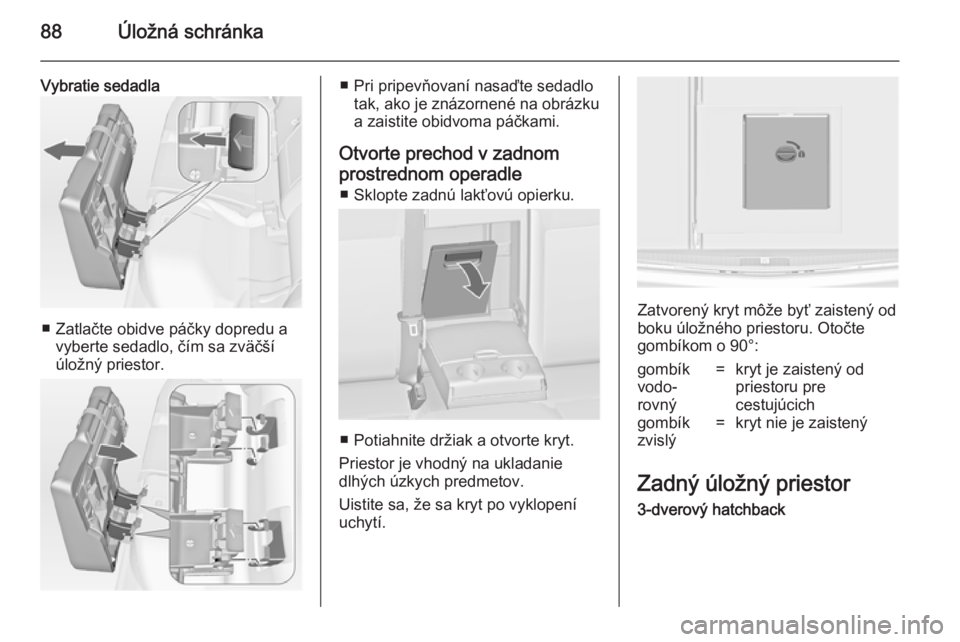

88Úložná schránka
Vybratie sedadla
■ Zatlačte obidve páčky dopredu avyberte sedadlo, čím sa zväčší
úložný priestor.
■ Pri pripevňovaní nasaďte sedadlo tak, ako je znázornené na obrázkua zaistite obidvoma páčkami.
Otvorte prechod v zadnom
prostrednom operadle ■ Sklopte zadnú lakťovú opierku.
■ Potiahnite držiak a otvorte kryt.
Priestor je vhodný na ukladanie
dlhých úzkych predmetov.
Uistite sa, že sa kryt po vyklopení
uchytí.
Zatvorený kryt môže byť zaistený od
boku úložného priestoru. Otočte
gombíkom o 90°:
gombík
vodo‐
rovný=kryt je zaistený od
priestoru pre
cestujúcichgombík
zvislý=kryt nie je zaistený
Zadný úložný priestor
3-dverový hatchback
