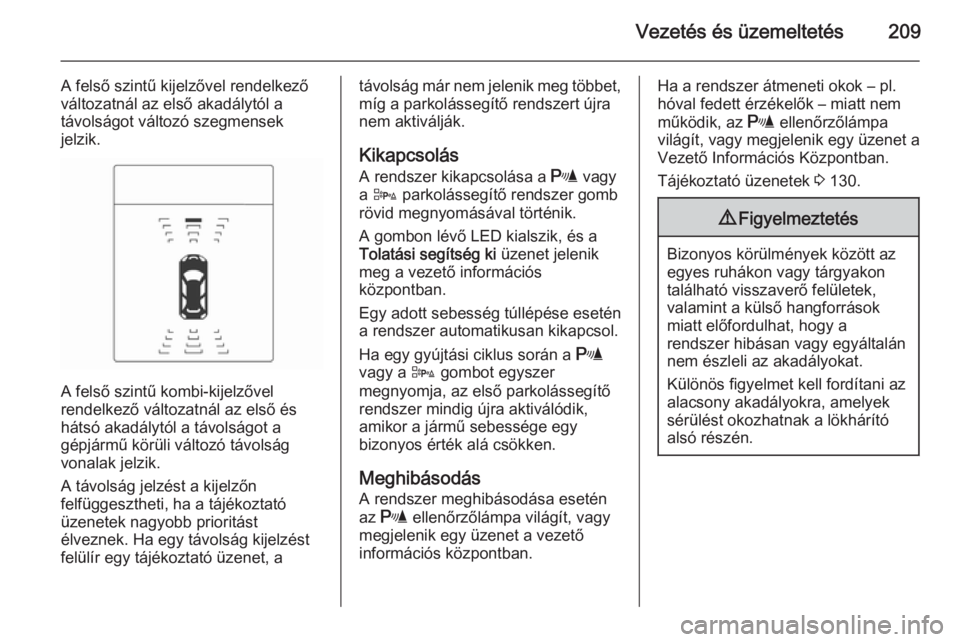

Vezetés és üzemeltetés209
A felső szintű kijelzővel rendelkező
változatnál az első akadálytól a
távolságot változó szegmensek
jelzik.
A felső szintű kombi-kijelzővel
rendelkező változatnál az első és
hátsó akadálytól a távolságot a
gépjármű körüli változó távolság
vonalak jelzik.
A távolság jelzést a kijelzőn
felfüggesztheti, ha a tájékoztató
üzenetek nagyobb prioritást
élveznek. Ha egy távolság kijelzést
felülír egy tájékoztató üzenet, a
távolság már nem jelenik meg többet, míg a parkolássegítő rendszert újra
nem aktiválják.
Kikapcsolás A rendszer kikapcsolása a r vagy
a D parkolássegítő rendszer gomb
rövid megnyomásával történik.
A gombon lévő LED kialszik, és a
Tolatási segítség ki üzenet jelenik
meg a vezető információs
központban.
Egy adott sebesség túllépése esetén a rendszer automatikusan kikapcsol.
Ha egy gyújtási ciklus során a r
vagy a D gombot egyszer
megnyomja, az első parkolássegítő rendszer mindig újra aktiválódik,
amikor a jármű sebessége egy
bizonyos érték alá csökken.
Meghibásodás
A rendszer meghibásodása esetén
az r ellenőrzőlámpa világít, vagy
megjelenik egy üzenet a vezető
információs központban.Ha a rendszer átmeneti okok – pl.
hóval fedett érzékelők – miatt nem
működik, az r ellenőrzőlámpa
világít, vagy megjelenik egy üzenet a
Vezető Információs Központban.
Tájékoztató üzenetek 3 130.9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.

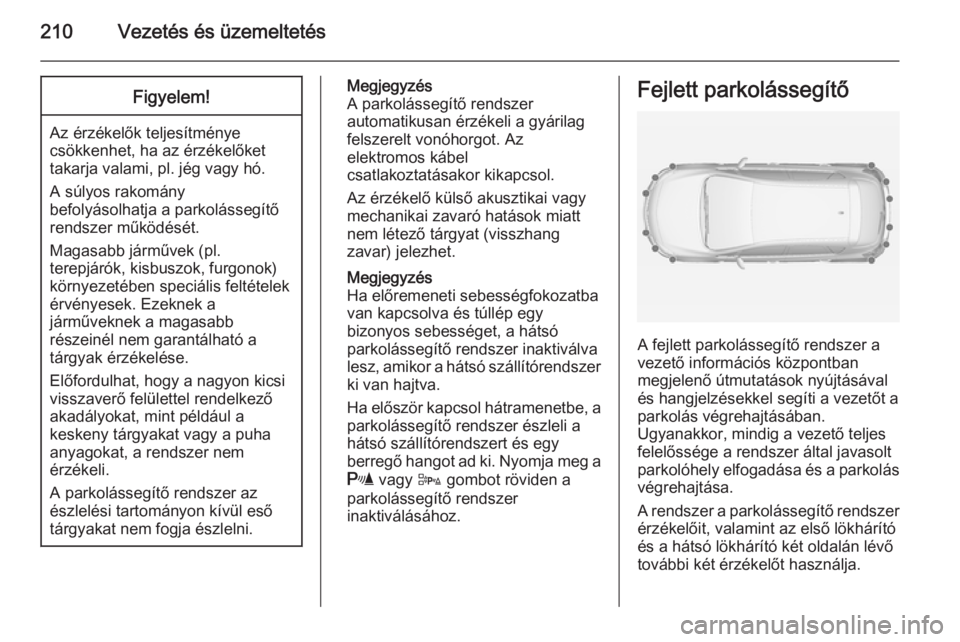

210Vezetés és üzemeltetésFigyelem!
Az érzékelők teljesítményecsökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Magasabb járművek (pl.
terepjárók, kisbuszok, furgonok)
környezetében speciális feltételek
érvényesek. Ezeknek a
járműveknek a magasabb
részeinél nem garantálható a
tárgyak érzékelése.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, mint például a
keskeny tárgyakat vagy a puha
anyagokat, a rendszer nem
érzékeli.
A parkolássegítő rendszer az
észlelési tartományon kívül eső
tárgyakat nem fogja észlelni.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Az érzékelő külső akusztikai vagy mechanikai zavaró hatások miatt
nem létező tárgyat (visszhang
zavar) jelezhet.
Megjegyzés
Ha előremeneti sebességfokozatba
van kapcsolva és túllép egy
bizonyos sebességet, a hátsó
parkolássegítő rendszer inaktiválva
lesz, amikor a hátsó szállítórendszer
ki van hajtva.
Ha először kapcsol hátramenetbe, a parkolássegítő rendszer észleli a
hátsó szállítórendszert és egy
berregő hangot ad ki. Nyomja meg a
r vagy D gombot röviden a
parkolássegítő rendszer
inaktiválásához.Fejlett parkolássegítő
A fejlett parkolássegítő rendszer a
vezető információs központban
megjelenő útmutatások nyújtásával
és hangjelzésekkel segíti a vezetőt a
parkolás végrehajtásában.
Ugyanakkor, mindig a vezető teljes
felelőssége a rendszer által javasolt
parkolóhely elfogadása és a parkolás végrehajtása.
A rendszer a parkolássegítő rendszer érzékelőit, valamint az első lökhárító
és a hátsó lökhárító két oldalán lévő
további két érzékelőt használja.

Vezetés és üzemeltetés211
D gomb
A fejlett parkolássegítő rendszer és a
parkolássegítő rendszer 3 207 is
ugyanazt a gombot használja a
rendszerek működtetéséhez. A
parkolássegítő rendszer
bekapcsolásához vagy
kikapcsolásához nyomja meg
egyszer röviden a gombot. A fejlett
parkolássegítő rendszer
bekapcsolásához vagy
kikapcsolásához nyomja meg a D
gombot kb. egy másodpercig.
Ha egy rendszer aktív, átváltható a
másik rendszerre, a gombot
hosszabban vagy rövidebben
megnyomva.Bekapcsolás
Parkolóhely keresésekor a rendszert
be kell kapcsolni a D gomb kb. egy
másodpercig való megnyomásával.
A rendszer csak max. 30 km/h
sebességig aktiválható és a rendszer
max. 30 km/h sebességig keres üres
parkolóhelyet.
A legnagyobb megengedett
párhuzamos távolság a gépkocsi és a
parkoló járművek sora között
1,8 méter.
Megjegyzés
A fejlett parkolósegéd rendszer első
használata előtt, a járművet
legalább 40 kilométeren keresztül
kell vezetni, hogy a rendszer
kalibrációja automatikusan
végbemenjen.
Működés
Ha a rendszer be van kapcsolva, és a gépkocsi parkoló gépkocsik sora
mellett halad el, akkor a fejlett
parkolássegítő rendszer egy
megfelelő parkolóhelyet kezd
keresni. Amikor egy megfelelő helyet

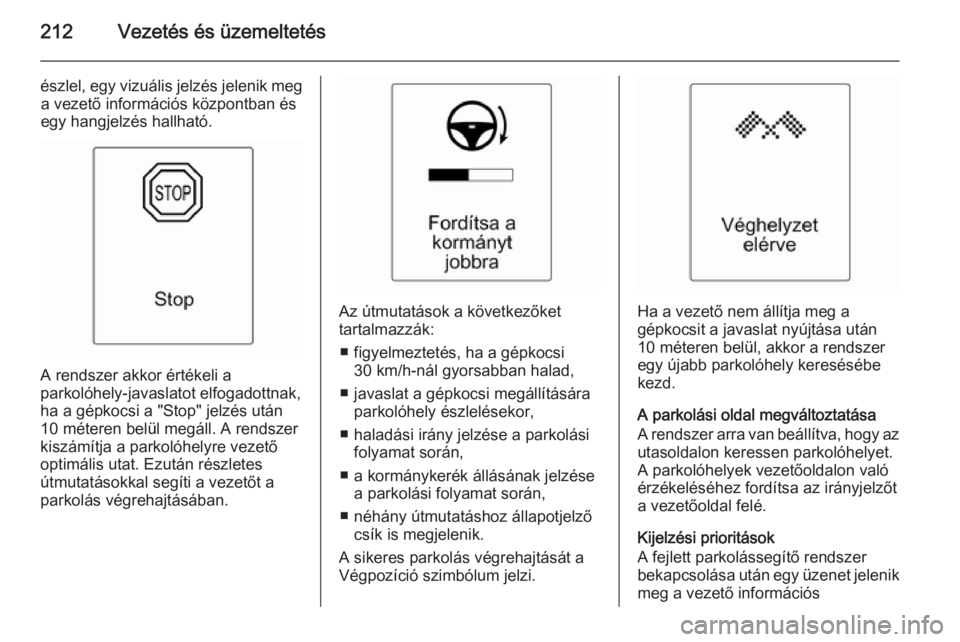

212Vezetés és üzemeltetés
észlel, egy vizuális jelzés jelenik mega vezető információs központban és
egy hangjelzés hallható.
A rendszer akkor értékeli a
parkolóhely-javaslatot elfogadottnak, ha a gépkocsi a "Stop" jelzés után
10 méteren belül megáll. A rendszer kiszámítja a parkolóhelyre vezető
optimális utat. Ezután részletes
útmutatásokkal segíti a vezetőt a
parkolás végrehajtásában.
Az útmutatások a következőket
tartalmazzák:
■ figyelmeztetés, ha a gépkocsi 30 km/h-nál gyorsabban halad,
■ javaslat a gépkocsi megállítására parkolóhely észlelésekor,
■ haladási irány jelzése a parkolási folyamat során,
■ a kormánykerék állásának jelzése a parkolási folyamat során,
■ néhány útmutatáshoz állapotjelző csík is megjelenik.
A sikeres parkolás végrehajtását a
Végpozíció szimbólum jelzi.Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után
10 méteren belül, akkor a rendszer egy újabb parkolóhely keresésébe
kezd.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy az
utasoldalon keressen parkolóhelyet.
A parkolóhelyek vezetőoldalon való
érzékeléséhez fordítsa az irányjelzőt
a vezetőoldal felé.
Kijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolása után egy üzenet jelenik meg a vezető információs

Vezetés és üzemeltetés213
központban. A magasabb prioritású
üzenetekre utaló jelzések, mint
például a tájékoztató üzenetek
3 130 megjelennek a kijelzőn. Az
üzenet SET/CLR gomb
megnyomásával való nyugtázása
után újra megjelennek a
parkolássegítő rendszer üzenetei, és
a parkolás folytatható.
Kikapcsolás
A rendszer kikapcsol:
■ a D gomb megnyomása kb.
egy másodpercig
■ a parkolási folyamat sikeres befejezésekor
■ 30 km/h-nál nagyobb sebességnél
■ a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs
központban megjelenő Parkolás
deaktiválva üzenet jelzi.Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
■ a rendszer meghibásodott
■ a vezető nem hajtotta végre sikeresen a parkolási folyamatot
■ a rendszer nem működik
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely keresése érdekében a
rendszer bekapcsolásához nyomja
meg a D gombot kb. egy
másodpercig.

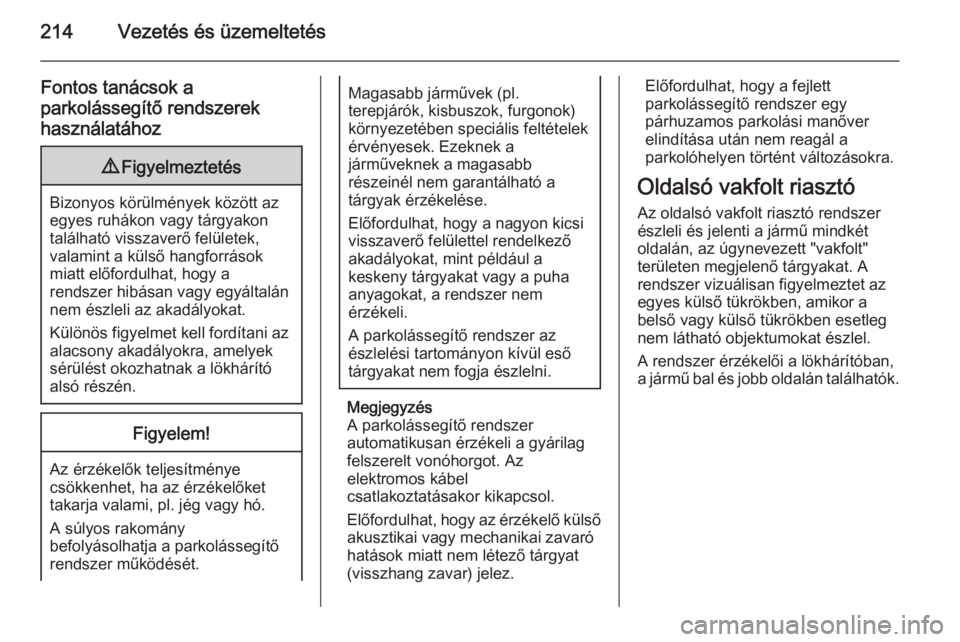

214Vezetés és üzemeltetés
Fontos tanácsok a
parkolássegítő rendszerek
használatához9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
Az érzékelők teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Magasabb járművek (pl.
terepjárók, kisbuszok, furgonok)
környezetében speciális feltételek érvényesek. Ezeknek a
járműveknek a magasabb
részeinél nem garantálható a
tárgyak érzékelése.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, mint például a
keskeny tárgyakat vagy a puha
anyagokat, a rendszer nem
érzékeli.
A parkolássegítő rendszer az
észlelési tartományon kívül eső
tárgyakat nem fogja észlelni.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat
(visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Oldalsó vakfolt riasztó
Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet az
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.

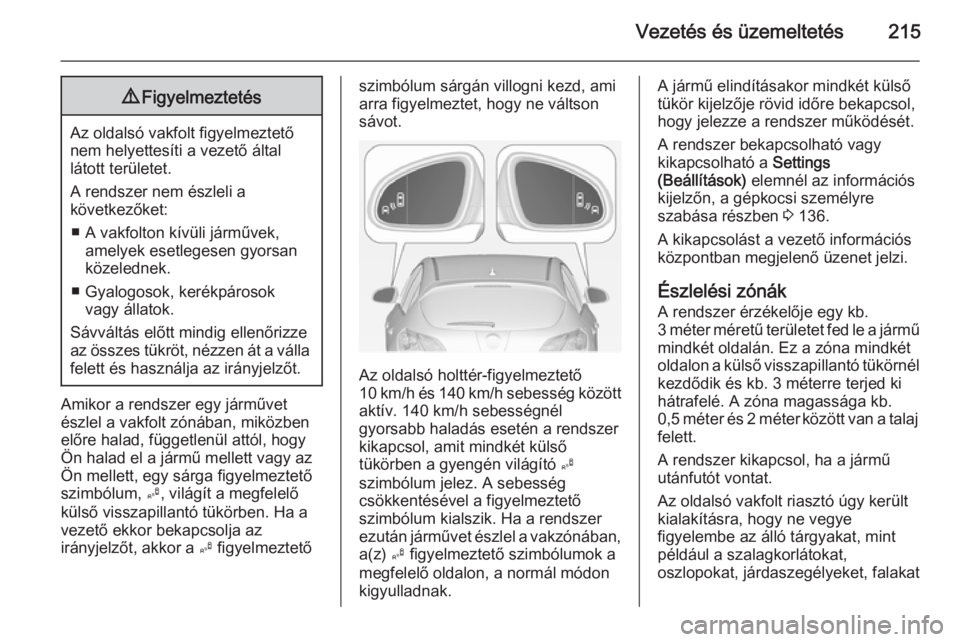

Vezetés és üzemeltetés2159Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
■ A vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek.
■ Gyalogosok, kerékpárosok vagy állatok.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztetőszimbólum, B, világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető ekkor bekapcsolja az
irányjelzőt, akkor a B figyelmeztető
szimbólum sárgán villogni kezd, ami
arra figyelmeztet, hogy ne váltson
sávot.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
A rendszer bekapcsolható vagy
kikapcsolható a Settings
(Beállítások) elemnél az információs
kijelzőn, a gépkocsi személyre
szabása részben 3 136.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák A rendszer érzékelője egy kb.
3 méter méretű területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága kb.
0,5 méter és 2 méter között van a talaj felett.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat

216Vezetés és üzemeltetés
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Normális körülmények között néha előfordul a téves riasztás, aminek az
esélye megnő nedves körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 294.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.

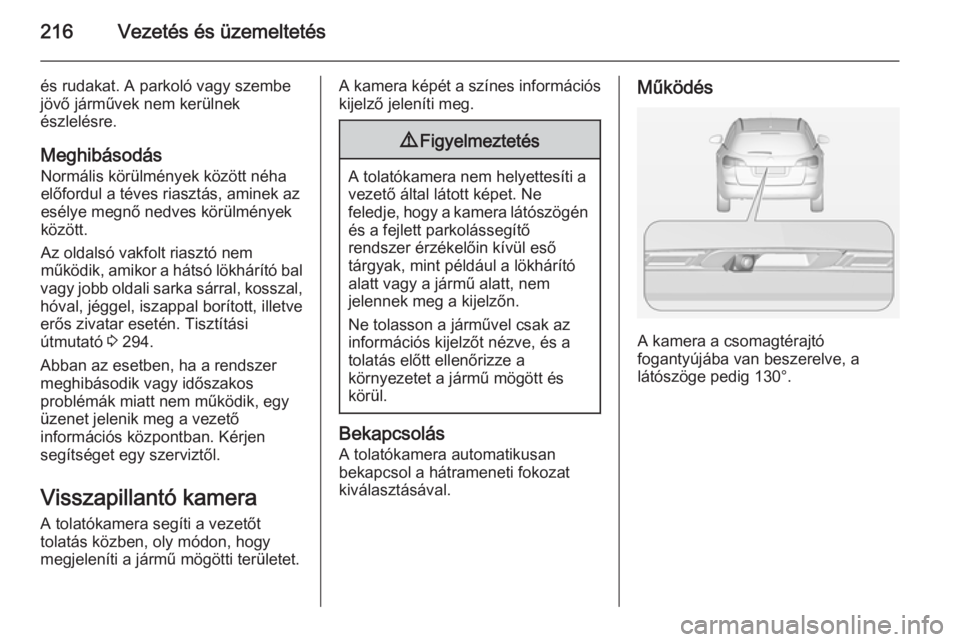

Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a csomagtérajtó
fogantyújába van beszerelve, a
látószöge pedig 130°.

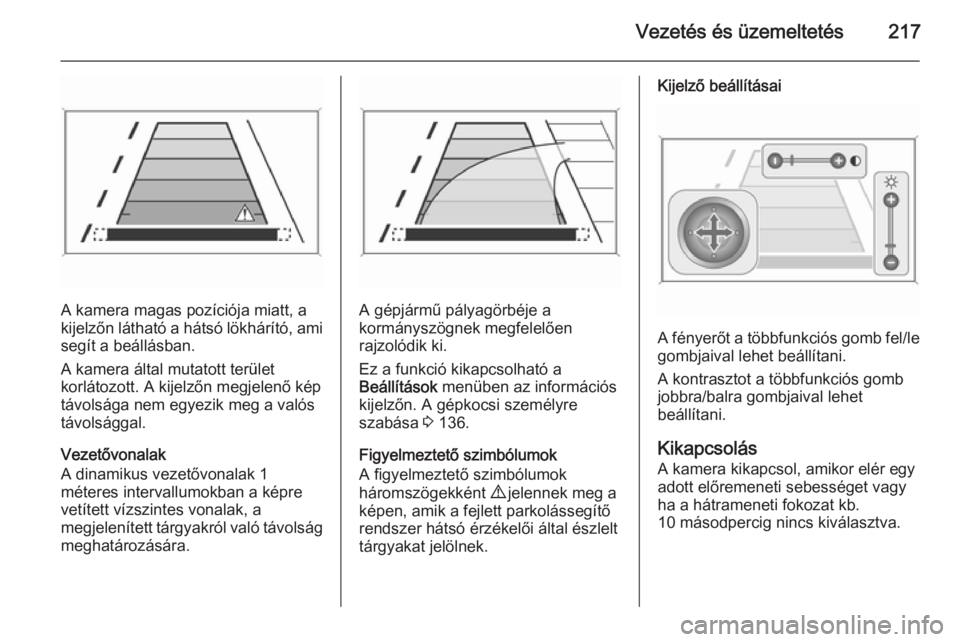

Vezetés és üzemeltetés217
A kamera magas pozíciója miatt, a
kijelzőn látható a hátsó lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak 1
méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Ez a funkció kikapcsolható a
Beállítások menüben az információs
kijelzőn. A gépkocsi személyre
szabása 3 136.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat jelölnek.
Kijelző beállításai
A fényerőt a többfunkciós gomb fel/le
gombjaival lehet beállítani.
A kontrasztot a többfunkciós gomb
jobbra/balra gombjaival lehet
beállítani.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.

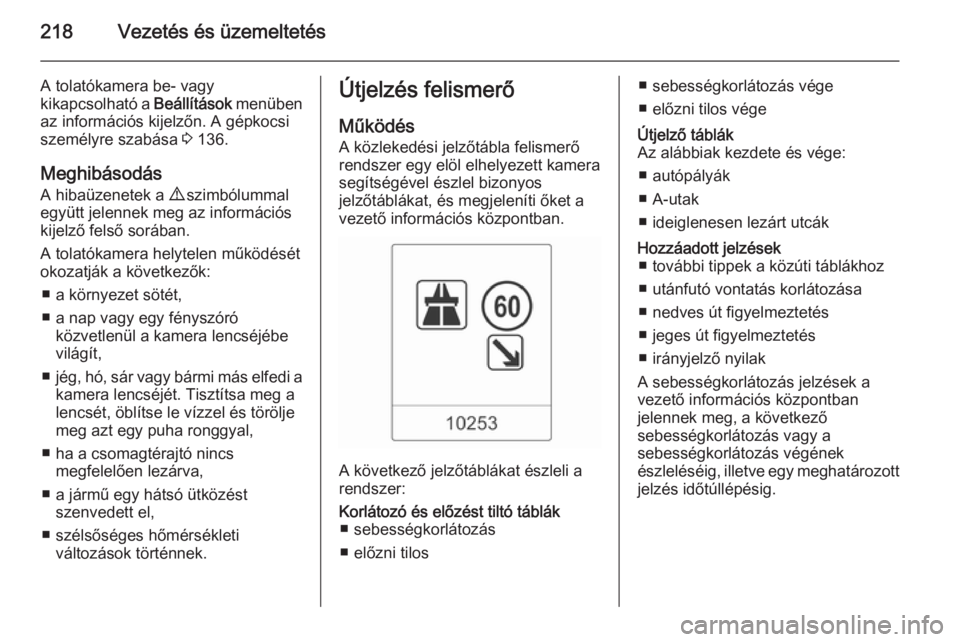

218Vezetés és üzemeltetés
A tolatókamera be- vagy
kikapcsolható a Beállítások menüben
az információs kijelzőn. A gépkocsi
személyre szabása 3 136.
Meghibásodás
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
■ a környezet sötét,
■ a nap vagy egy fényszóró közvetlenül a kamera lencséjébe
világít,
■ jég, hó, sár vagy bármi más elfedi a
kamera lencséjét. Tisztítsa meg a lencsét, öblítse le vízzel és törölje
meg azt egy puha ronggyal,
■ ha a csomagtérajtó nincs megfelelően lezárva,
■ a jármű egy hátsó ütközést szenvedett el,
■ szélsőséges hőmérsékleti változások történnek.Útjelzés felismerő
Működés
A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
vezető információs központban.
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ■ sebességkorlátozás
■ előzni tilos■ sebességkorlátozás vége
■ előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
■ autópályák
■ A-utak
■ ideiglenesen lezárt utcákHozzáadott jelzések ■ további tippek a közúti táblákhoz
■ utánfutó vontatás korlátozása
■ nedves út figyelmeztetés
■ jeges út figyelmeztetés
■ irányjelző nyilak
A sebességkorlátozás jelzések a vezető információs központban
jelennek meg, a következő
sebességkorlátozás vagy a
sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.
