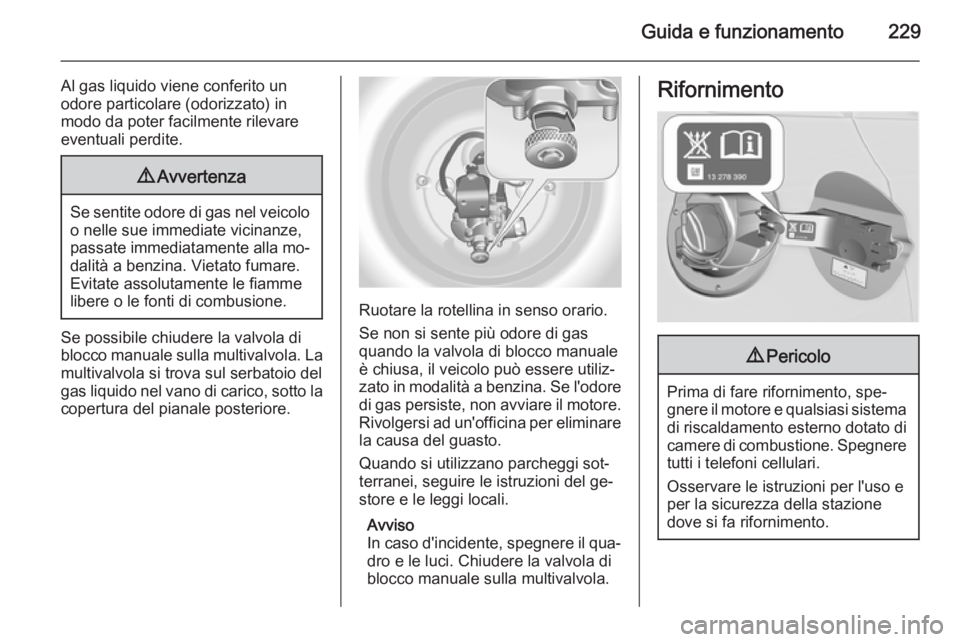

Guida e funzionamento229
Al gas liquido viene conferito un
odore particolare (odorizzato) in
modo da poter facilmente rilevare
eventuali perdite.9 Avvertenza
Se sentite odore di gas nel veicolo
o nelle sue immediate vicinanze,
passate immediatamente alla mo‐ dalità a benzina. Vietato fumare.
Evitate assolutamente le fiamme
libere o le fonti di combusione.
Se possibile chiudere la valvola di
blocco manuale sulla multivalvola. La multivalvola si trova sul serbatoio del
gas liquido nel vano di carico, sotto la
copertura del pianale posteriore.
Ruotare la rotellina in senso orario.
Se non si sente più odore di gas
quando la valvola di blocco manuale
è chiusa, il veicolo può essere utiliz‐
zato in modalità a benzina. Se l'odore
di gas persiste, non avviare il motore.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Quando si utilizzano parcheggi sot‐
terranei, seguire le istruzioni del ge‐
store e le leggi locali.
Avviso
In caso d'incidente, spegnere il qua‐
dro e le luci. Chiudere la valvola di
blocco manuale sulla multivalvola.
Rifornimento9 Pericolo
Prima di fare rifornimento, spe‐
gnere il motore e qualsiasi sistema di riscaldamento esterno dotato di camere di combustione. Spegneretutti i telefoni cellulari.
Osservare le istruzioni per l'uso e
per la sicurezza della stazione
dove si fa rifornimento.

230Guida e funzionamento9Pericolo
Il carburante è infiammabile ed
esplosivo. Non fumare. Evitare
fiamme libere o scintille.
Se si avverte odore di carburante
nell'abitacolo, rivolgersi immedia‐
tamente ad un'officina per elimi‐
nare la causa del problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato. Tirare lo sportellino e aprire..
Per aprire, ruotare lentamente il
tappo verso sinistra.Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐
rante e azionarla.
Dopo l'arresto automatico, è possibile
effettuare il rabbocco con massimo
due dosi di carburante.

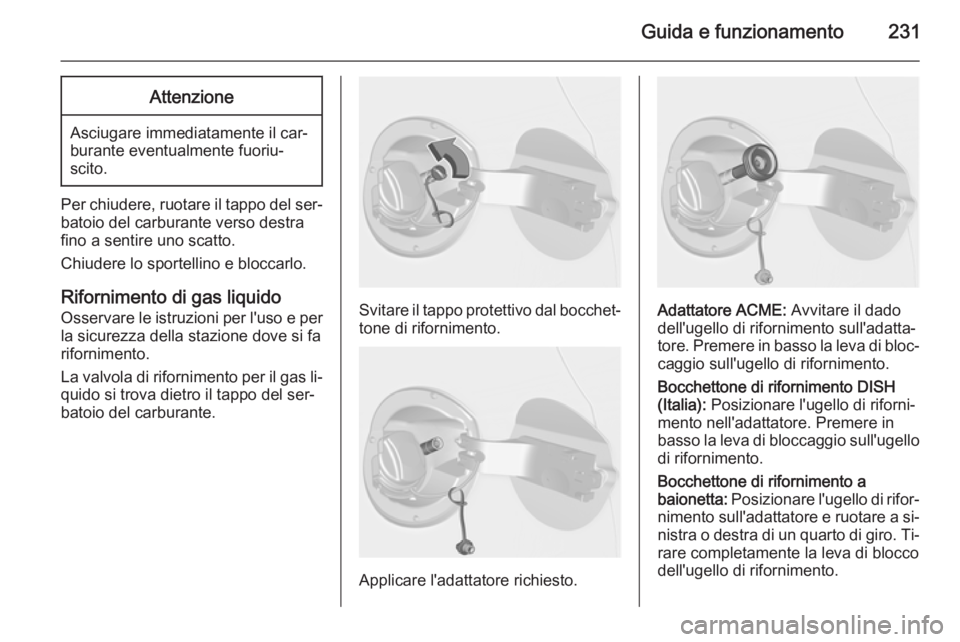

Guida e funzionamento231Attenzione
Asciugare immediatamente il car‐
burante eventualmente fuoriu‐
scito.
Per chiudere, ruotare il tappo del ser‐ batoio del carburante verso destra
fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Rifornimento di gas liquido Osservare le istruzioni per l'uso e per
la sicurezza della stazione dove si fa
rifornimento.
La valvola di rifornimento per il gas li‐ quido si trova dietro il tappo del ser‐
batoio del carburante.
Svitare il tappo protettivo dal bocchet‐
tone di rifornimento.
Applicare l'adattatore richiesto.
Adattatore ACME: Avvitare il dado
dell'ugello di rifornimento sull'adatta‐ tore. Premere in basso la leva di bloc‐ caggio sull'ugello di rifornimento.
Bocchettone di rifornimento DISH
(Italia): Posizionare l'ugello di riforni‐
mento nell'adattatore. Premere in
basso la leva di bloccaggio sull'ugello
di rifornimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di rifor‐
nimento sull'adattatore e ruotare a si‐
nistra o destra di un quarto di giro. Ti‐ rare completamente la leva di blocco
dell'ugello di rifornimento.

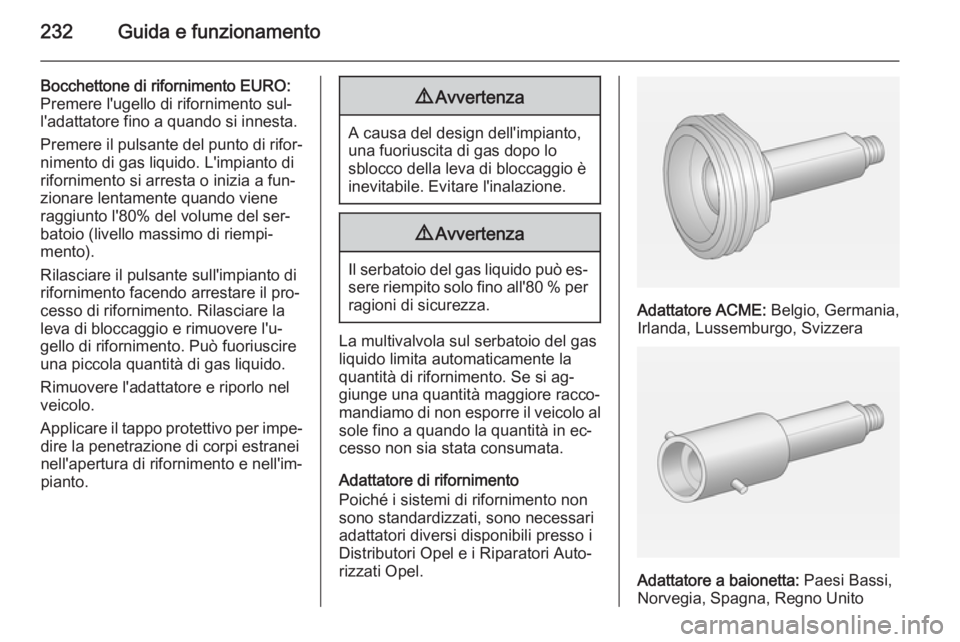

232Guida e funzionamento
Bocchettone di rifornimento EURO:
Premere l'ugello di rifornimento sul‐
l'adattatore fino a quando si innesta.
Premere il pulsante del punto di rifor‐
nimento di gas liquido. L'impianto di
rifornimento si arresta o inizia a fun‐ zionare lentamente quando viene
raggiunto l'80% del volume del ser‐
batoio (livello massimo di riempi‐
mento).
Rilasciare il pulsante sull'impianto di
rifornimento facendo arrestare il pro‐
cesso di rifornimento. Rilasciare la
leva di bloccaggio e rimuovere l'u‐
gello di rifornimento. Può fuoriuscire
una piccola quantità di gas liquido.
Rimuovere l'adattatore e riporlo nel
veicolo.
Applicare il tappo protettivo per impe‐ dire la penetrazione di corpi estranei
nell'apertura di rifornimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può es‐
sere riempito solo fino all'80 % per
ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si ag‐
giunge una quantità maggiore racco‐
mandiamo di non esporre il veicolo al sole fino a quando la quantità in ec‐
cesso non sia stata consumata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito

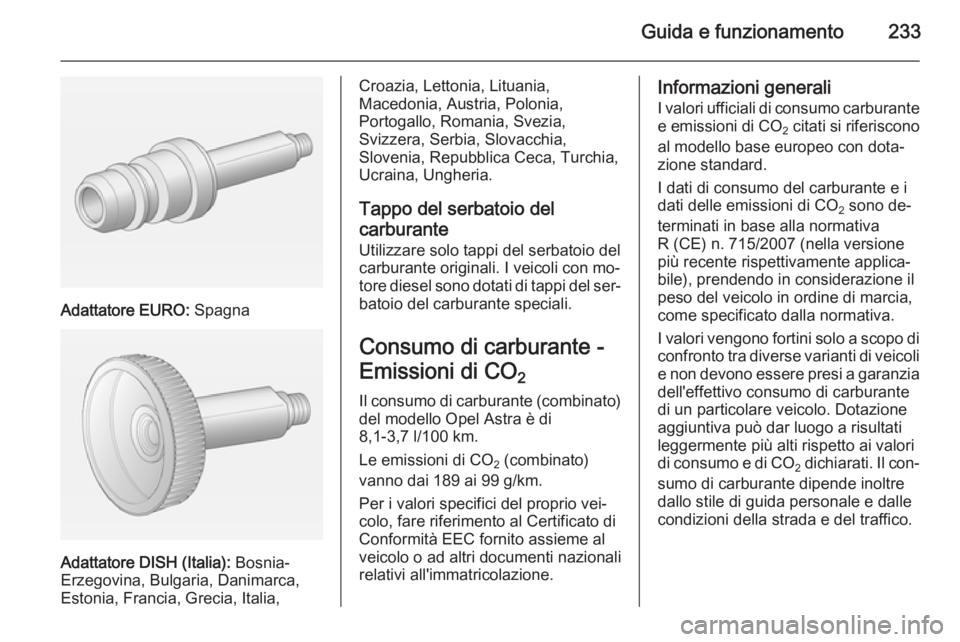

Guida e funzionamento233
Adattatore EURO: Spagna
Adattatore DISH (Italia): Bosnia-
Erzegovina, Bulgaria, Danimarca,
Estonia, Francia, Grecia, Italia,
Croazia, Lettonia, Lituania,
Macedonia, Austria, Polonia,
Portogallo, Romania, Svezia,
Svizzera, Serbia, Slovacchia,
Slovenia, Repubblica Ceca, Turchia,
Ucraina, Ungheria.
Tappo del serbatoio del
carburante
Utilizzare solo tappi del serbatoio del
carburante originali. I veicoli con mo‐
tore diesel sono dotati di tappi del ser‐ batoio del carburante speciali.
Consumo di carburante -
Emissioni di CO 2
Il consumo di carburante (combinato) del modello Opel Astra è di
8,1-3,7 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 189 ai 99 g/km.
Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.Informazioni generali
I valori ufficiali di consumo carburante
e emissioni di CO
2 citati si riferiscono
al modello base europeo con dota‐
zione standard.
I dati di consumo del carburante e i dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa
R (CE) n. 715/2007 (nella versione più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
I valori vengono fortini solo a scopo di
confronto tra diverse varianti di veicoli
e non devono essere presi a garanzia dell'effettivo consumo di carburante
di un particolare veicolo. Dotazione
aggiuntiva può dar luogo a risultati
leggermente più alti rispetto ai valori
di consumo e di CO
2 dichiarati. Il con‐
sumo di carburante dipende inoltre
dallo stile di guida personale e dalle
condizioni della strada e del traffico.

234Guida e funzionamentoGancio rimorchioInformazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei di‐
spositivi di traino, rivolgersi ad un'of‐
ficina. L'operazione potrebbe richie‐
dere modifiche a carico del sistema di
raffreddamento, degli scudi termici e
di altre apparecchiature.
La funzione di rilevamento di interru‐ zione delle lampadine per la luce di
arresto del rimorchio non può rilevare un'interruzione parziale della lampa‐dine, ad es. in caso di 4 lampadine da
5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐ dina da 5 Watt o nessuna.
L'aggancio del dispositivo di traino
dovrebbe coprire l'apertura dell'oc‐
chiello di traino. In tal caso, usare la
barra del gancio di traino. Tenere
sempre il gancio di traino nel veicolo.Consigli per la guida e per
il traino Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐
lità direzionale e rimorchi di camper
con una massa complessiva am‐
messa a pieno carico superiore a
1300 kg, non si deve superare la ve‐
locità di 80 km/h ed è consigliabile
l'uso di uno stabilizzatore.
Se il rimorchio inizia a sbandare, gui‐ dare più lentamente, non cercare di
correggere lo sterzo e se necessario frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 326.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono spe‐
cificati nella documentazione del vei‐
colo. In generale sono validi per pen‐
denze fino a max. 12%.
Il carico trainabile ammesso vale fino
alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. All'aumentare dell'altitu‐
dine, la potenza del motore diminui‐
sce a causa della maggiore rarefa‐
zione dell'aria, riducendo così la ca‐
pacità di procedere in salita. Per que‐
sto anche la massa lorda consentita
della combinazione (veicolo + rimor‐
chio) diminuisce del 10% per ogni 1000 metri di aumento dell'altitudine.

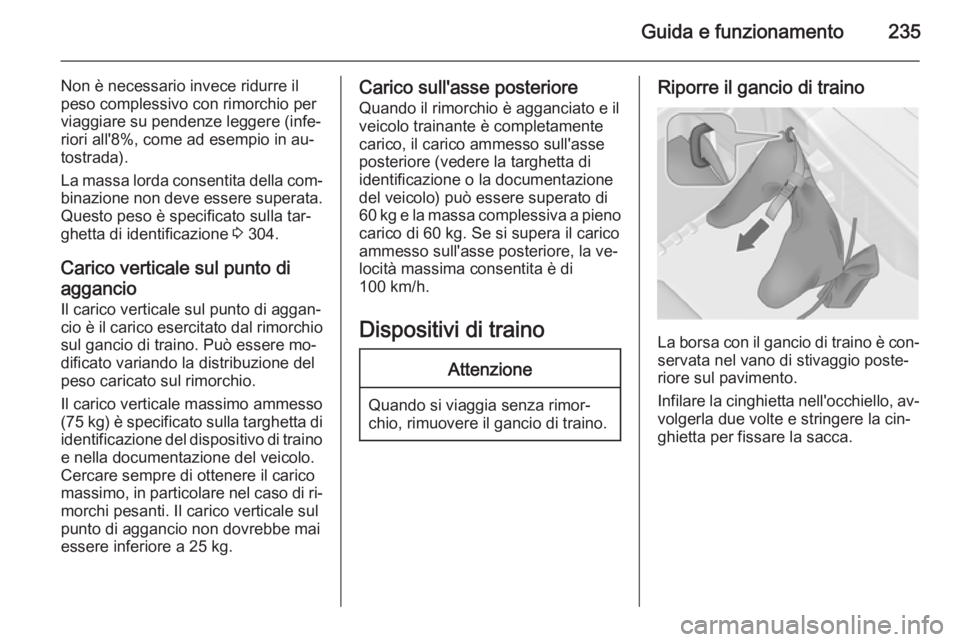

Guida e funzionamento235
Non è necessario invece ridurre il
peso complessivo con rimorchio per
viaggiare su pendenze leggere (infe‐
riori all'8%, come ad esempio in au‐
tostrada).
La massa lorda consentita della com‐
binazione non deve essere superata. Questo peso è specificato sulla tar‐
ghetta di identificazione 3 304.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere mo‐
dificato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di ri‐ morchi pesanti. Il carico verticale sul
punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
60 kg e la massa complessiva a pieno
carico di 60 kg. Se si supera il carico
ammesso sull'asse posteriore, la ve‐
locità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
La borsa con il gancio di traino è con‐
servata nel vano di stivaggio poste‐
riore sul pavimento.
Infilare la cinghietta nell'occhiello, av‐ volgerla due volte e stringere la cin‐
ghietta per fissare la sacca.

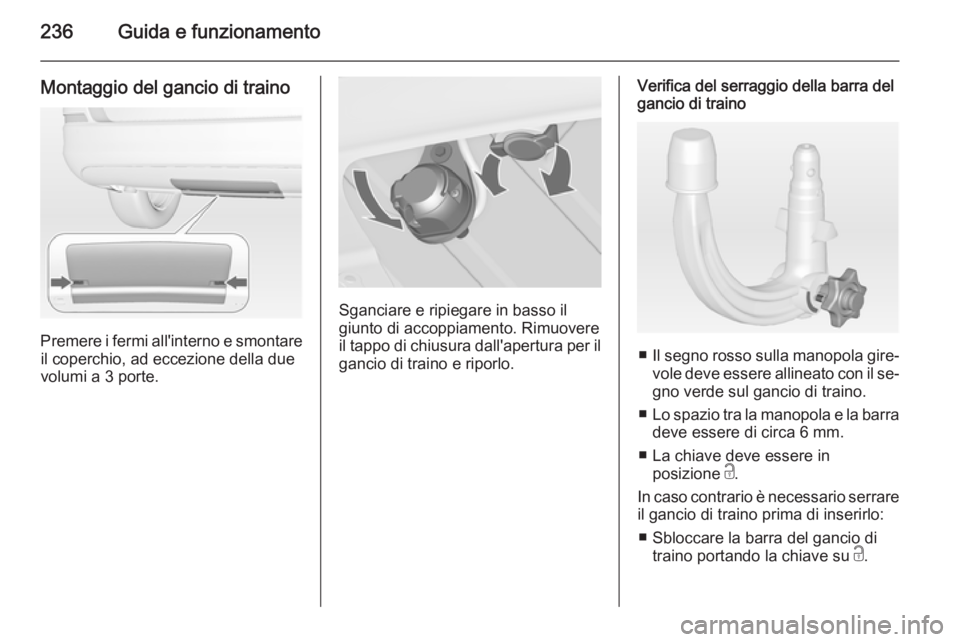

236Guida e funzionamento
Montaggio del gancio di traino
Premere i fermi all'interno e smontareil coperchio, ad eccezione della due
volumi a 3 porte.
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il
gancio di traino e riporlo.
Verifica del serraggio della barra del
gancio di traino
■ Il segno rosso sulla manopola gire‐
vole deve essere allineato con il se‐
gno verde sul gancio di traino.
■ Lo spazio tra la manopola e la barra
deve essere di circa 6 mm.
■ La chiave deve essere in posizione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
■ Sbloccare la barra del gancio di traino portando la chiave su c.

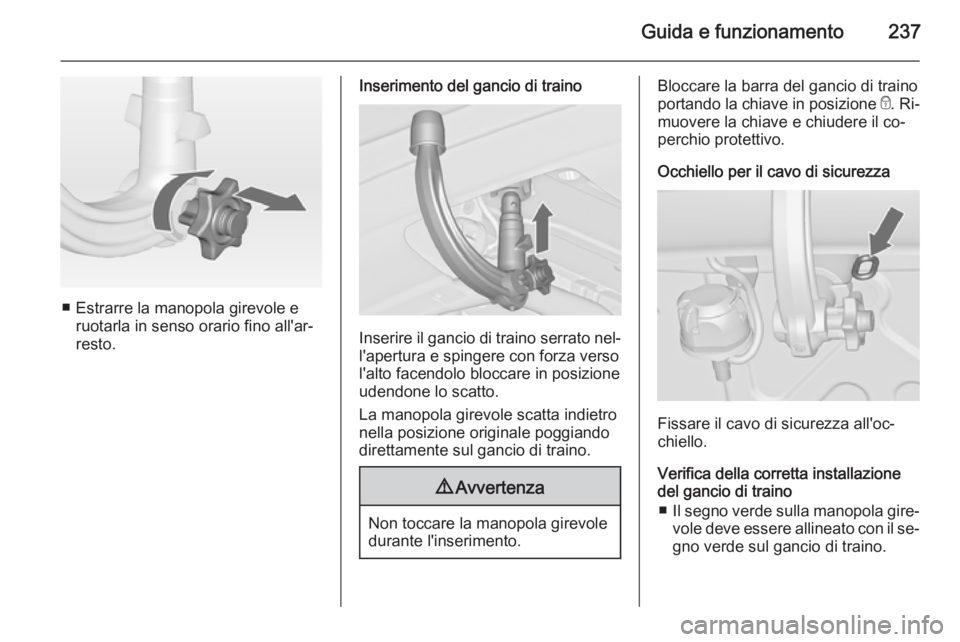

Guida e funzionamento237
■ Estrarre la manopola girevole eruotarla in senso orario fino all'ar‐
resto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato nel‐
l'apertura e spingere con forza verso
l'alto facendolo bloccare in posizione
udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.
9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e. Ri‐
muovere la chiave e chiudere il co‐
perchio protettivo.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
■ Il segno verde sulla manopola gire‐
vole deve essere allineato con il se‐
gno verde sul gancio di traino.

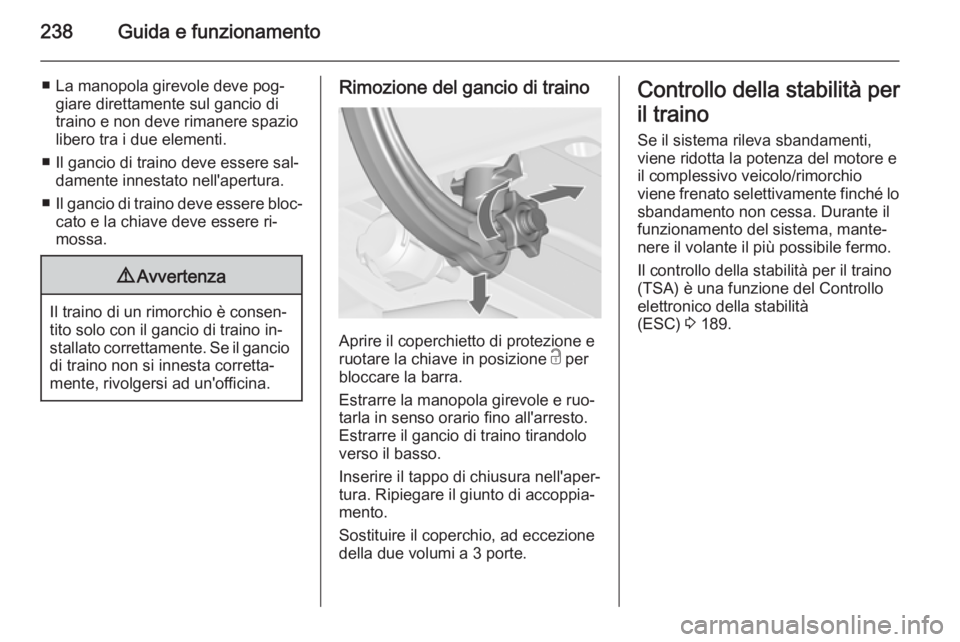

238Guida e funzionamento
■ La manopola girevole deve pog‐giare direttamente sul gancio di
traino e non deve rimanere spazio
libero tra i due elementi.
■ Il gancio di traino deve essere sal‐ damente innestato nell'apertura.
■ Il gancio di traino deve essere bloc‐
cato e la chiave deve essere ri‐
mossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino in‐
stallato correttamente. Se il gancio di traino non si innesta corretta‐
mente, rivolgersi ad un'officina.
Rimozione del gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e ruo‐
tarla in senso orario fino all'arresto.
Estrarre il gancio di traino tirandolo
verso il basso.
Inserire il tappo di chiusura nell'aper‐ tura. Ripiegare il giunto di accoppia‐ mento.
Sostituire il coperchio, ad eccezione della due volumi a 3 porte.
Controllo della stabilità per
il traino
Se il sistema rileva sbandamenti,
viene ridotta la potenza del motore e
il complessivo veicolo/rimorchio
viene frenato selettivamente finché lo sbandamento non cessa. Durante il
funzionamento del sistema, mante‐
nere il volante il più possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del Controllo
elettronico della stabilità
(ESC) 3 189.
