OPEL ASTRA J 2014 Manuale di uso e manutenzione (in Italian)

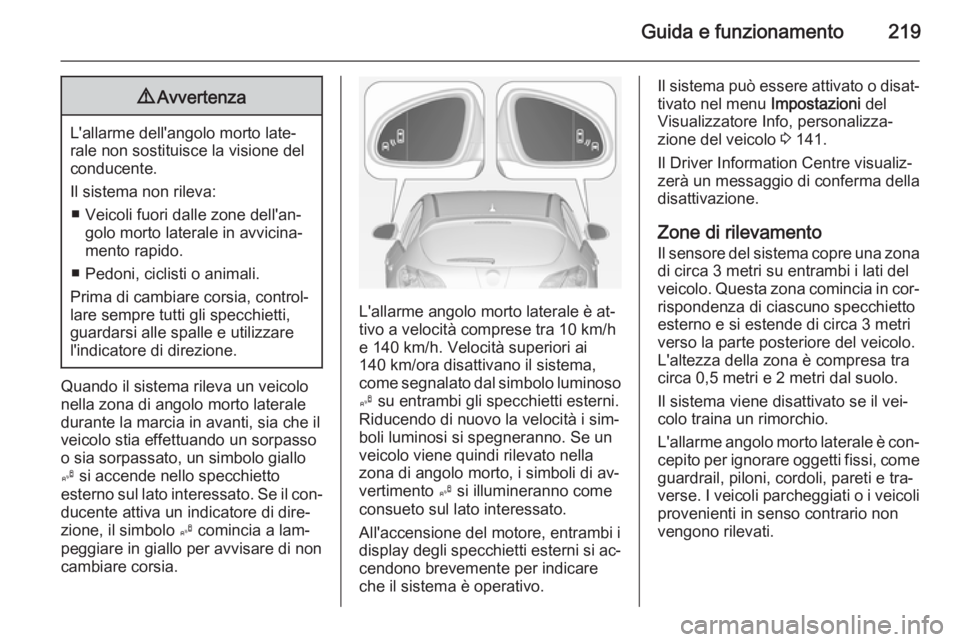

Guida e funzionamento2199Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva: ■ Veicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido.
■ Pedoni, ciclisti o animali.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il con‐
ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a lam‐
peggiare in giallo per avvisare di non cambiare corsia.
L'allarme angolo morto laterale è at‐
tivo a velocità comprese tra 10 km/h
e 140 km/h. Velocità superiori ai
140 km/ora disattivano il sistema,
come segnalato dal simbolo luminoso B su entrambi gli specchietti esterni.
Riducendo di nuovo la velocità i sim‐
boli luminosi si spegneranno. Se un
veicolo viene quindi rilevato nella
zona di angolo morto, i simboli di av‐
vertimento B si illumineranno come
consueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si ac‐
cendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel menu Impostazioni del
Visualizzatore Info, personalizza‐ zione del veicolo 3 141.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento Il sensore del sistema copre una zonadi circa 3 metri su entrambi i lati del
veicolo. Questa zona comincia in cor‐ rispondenza di ciascuno specchietto
esterno e si estende di circa 3 metri
verso la parte posteriore del veicolo.
L'altezza della zona è compresa tra
circa 0,5 metri e 2 metri dal suolo.
Il sistema viene disattivato se il vei‐
colo traina un rimorchio.
L'allarme angolo morto laterale è con‐
cepito per ignorare oggetti fissi, come guardrail, piloni, cordoli, pareti e tra‐
verse. I veicoli parcheggiati o i veicoli
provenienti in senso contrario non
vengono rilevati.

220Guida e funzionamento
Guasto
È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio, fan‐
ghiglia o in caso di temporale. Istru‐
zioni per la pulizia 3 297.
In caso di guasto del sistema o mal‐
funzionamento causato da problemi
temporanei, il Driver Information Cen‐ tre visualizza un messaggio. Rivol‐
gersi ad un'officina.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in re‐
tromarcia visualizzando l'area poste‐ riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori
Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata nella ma‐
niglia del portellone posteriore e ha
un angolo visivo di 130°.

Guida e funzionamento221

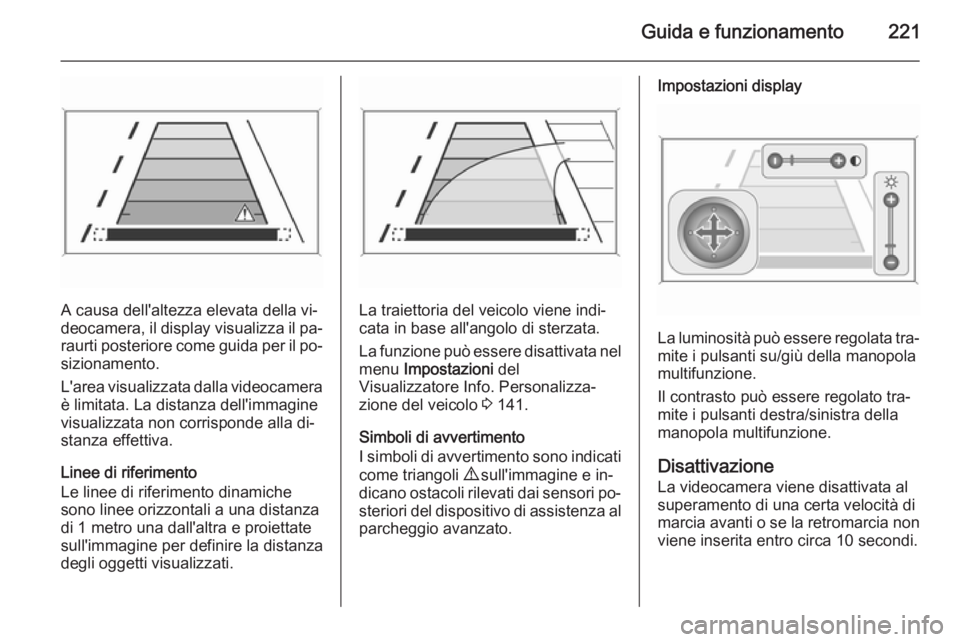

A causa dell'altezza elevata della vi‐
deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 141.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al
parcheggio avanzato.
Impostazioni display
La luminosità può essere regolata tra‐
mite i pulsanti su/giù della manopola
multifunzione.
Il contrasto può essere regolato tra‐
mite i pulsanti destra/sinistra della
manopola multifunzione.
Disattivazione La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.

222Guida e funzionamento
L'attivazione o la disattivazione della
videocamera posteriore può essere
modificata nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 141.
Guasto
I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ l'ambiente circostante è buio;
■ il fascio di luce del sole o dei fari colpisce direttamente la lente della
videocamera;
■ la lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐tro materiale estraneo. Pulire la
lente con acqua e asciugare con un
panno morbido;
■ il portellone posteriore non è chiuso
correttamente;
■ il veicolo è stato tamponato;
■ si verificano variazioni di tempera‐ tura estreme.Dispositivo di assistenza
segnaletica stradale
Funzionamento
Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐
riore e li visualizza sul Driver Informa‐ tion Centre.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ■ limite di velocità
■ divieto di sorpasso■ termine di limite di velocità
■ termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
■ autostrade
■ strade statali
■ strade a traffico limitatoSegnali supplementari ■ informazioni aggiuntive ai segnali stradali
■ limitazioni di traino di un rimorchio ■ segnalazione di fondo bagnato
■ segnalazione di fondo ghiacciato
■ frecce direzionali
Le segnalazioni relative ai limiti di ve‐ locità sono visualizzate nel Driver In‐
formation Centre fino al segnale di li‐
mite di velocità successivo o fino al
rilevamento della fine del limite di ve‐
locità o fino alla sospensione di un
determinato segnale.

Guida e funzionamento223
Il display può visualizzare una combi‐nazione di più segnali.
Un punto esclamativo in un riquadro
indica che è stato rilevato un segnale
supplementare che il sistema non è in
grado di riconoscere.
Il sistema è attivo fino ad una velocità di 200 km/ora in base alle condizioni
d'illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Appena la velocità scende al di sotto
di 55 km/h, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato. Il display vi‐
sualizzerà la successiva indicazione
di velocità rilevata.
VisualizzazioneI segnali stradali sono visualizzati alla pagina Rilevamento segnali stradali
nel Driver Information Centre, sele‐
zionata tramite la manopola di rego‐
lazione della leva degli indicatori di di‐
rezione 3 126.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Centre, il displayvisualizzerà l'ultimo segnale stradalerilevato.
Dopo che la pagina dei segnali stra‐
dali è cancellata dal sistema, com‐
pare il simbolo seguente:

224Guida e funzionamento
Il contenuto della pagina dei segnali
stradali può essere cancellato anche
durante la guida premendo a lungo il
pulsante SET/CLR sulla leva dell'in‐
dicatore di direzione.
Funzione pop-up
I segnali di divieto di sorpasso e quelli di limite di velocità sono visualizzati in modalità a comparsa su ogni pagina
del Driver Information Centre.
È possibile disattivare la funzione di
pop-up nella pagina dei segnali stra‐
dali premendo il tasto SET/CLR sulla
leva dell'indicatore di direzione.
Una volta visualizzata la pagina delle
impostazioni, selezionare Off per di‐
sattivare la funzione di pop-up. Riat‐
tivato selezionando On. Quando si in‐
serisce l'accensione, viene disatti‐
vata la funzione pop-up.
L'indicazione di pop-up sarà visualiz‐
zata per circa 8 secondi sul Driver In‐
formation Centre.
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
■ la zona del parabrezza dove si trova la videocamera anteriore non
è pulita
■ i segnali stradali sono totalmente o parzialmente coperti o difficili da ve‐dere
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso dipioggia battente, neve, raggi solaridiretti oppure ombra. In tal caso,
Rilev. segn. str. mancante per
condiz. meteo verrà visualizzato sul
display

Guida e funzionamento225

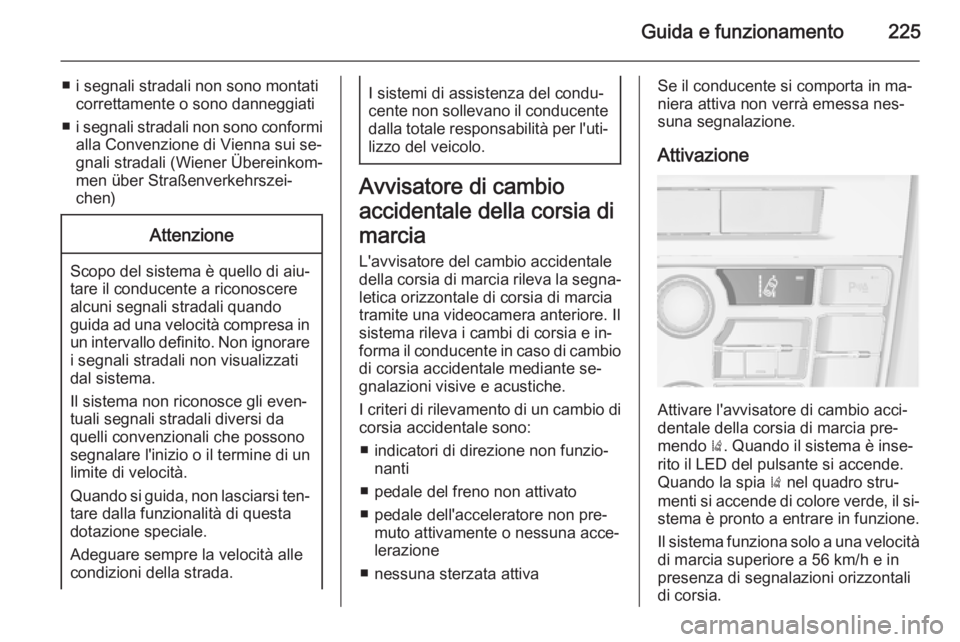

■ i segnali stradali non sono montaticorrettamente o sono danneggiati
■ i segnali stradali non sono conformi
alla Convenzione di Vienna sui se‐
gnali stradali (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen)Attenzione
Scopo del sistema è quello di aiu‐
tare il conducente a riconoscere
alcuni segnali stradali quando
guida ad una velocità compresa in un intervallo definito. Non ignorare
i segnali stradali non visualizzati
dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi ten‐ tare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia di
marcia L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐
letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e in‐
forma il conducente in caso di cambio
di corsia accidentale mediante se‐
gnalazioni visive e acustiche.
I criteri di rilevamento di un cambio di corsia accidentale sono:
■ indicatori di direzione non funzio‐ nanti
■ pedale del freno non attivato
■ pedale dell'acceleratore non pre‐ muto attivamente o nessuna acce‐
lerazione
■ nessuna sterzata attiva
Se il conducente si comporta in ma‐
niera attiva non verrà emessa nes‐
suna segnalazione.
Attivazione
Attivare l'avvisatore di cambio acci‐
dentale della corsia di marcia pre‐
mendo ). Quando il sistema è inse‐
rito il LED del pulsante si accende.
Quando la spia ) nel quadro stru‐
menti si accende di colore verde, il si‐ stema è pronto a entrare in funzione.
Il sistema funziona solo a una velocità di marcia superiore a 56 km/h e in
presenza di segnalazioni orizzontali
di corsia.

226Guida e funzionamento

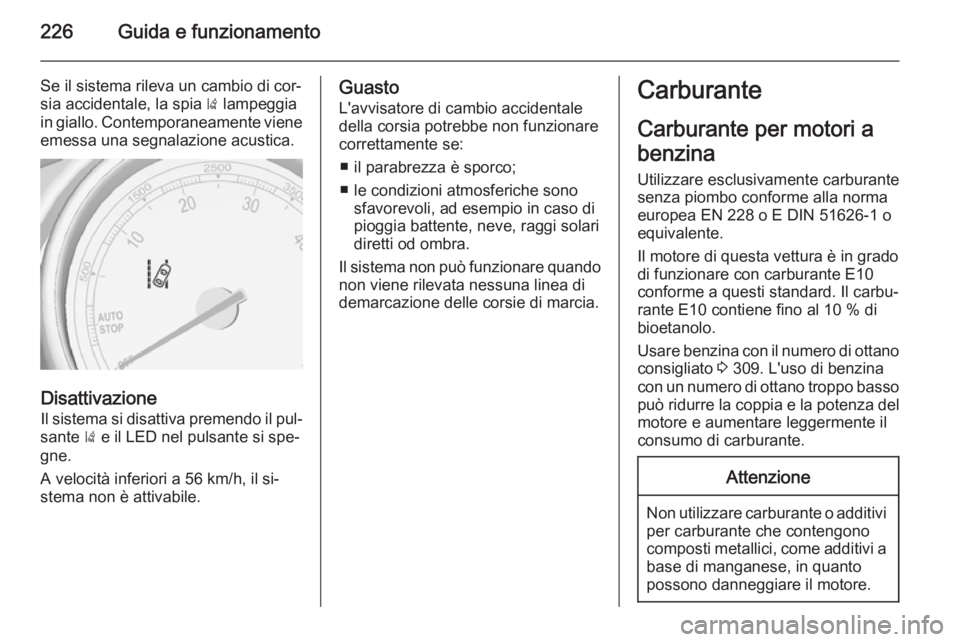

Se il sistema rileva un cambio di cor‐
sia accidentale, la spia ) lampeggia
in giallo. Contemporaneamente viene
emessa una segnalazione acustica.
Disattivazione
Il sistema si disattiva premendo il pul‐
sante ) e il LED nel pulsante si spe‐
gne.
A velocità inferiori a 56 km/h, il si‐
stema non è attivabile.
Guasto
L'avvisatore di cambio accidentale
della corsia potrebbe non funzionare
correttamente se:
■ il parabrezza è sporco;
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso di
pioggia battente, neve, raggi solari
diretti od ombra.
Il sistema non può funzionare quando non viene rilevata nessuna linea di
demarcazione delle corsie di marcia.Carburante
Carburante per motori a
benzina
Utilizzare esclusivamente carburante
senza piombo conforme alla norma
europea EN 228 o E DIN 51626-1 o
equivalente.
Il motore di questa vettura è in grado di funzionare con carburante E10 conforme a questi standard. Il carbu‐
rante E10 contiene fino al 10 % di
bioetanolo.
Usare benzina con il numero di ottano
consigliato 3 309. L'uso di benzina
con un numero di ottano troppo basso può ridurre la coppia e la potenza del motore e aumentare leggermente il
consumo di carburante.Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.

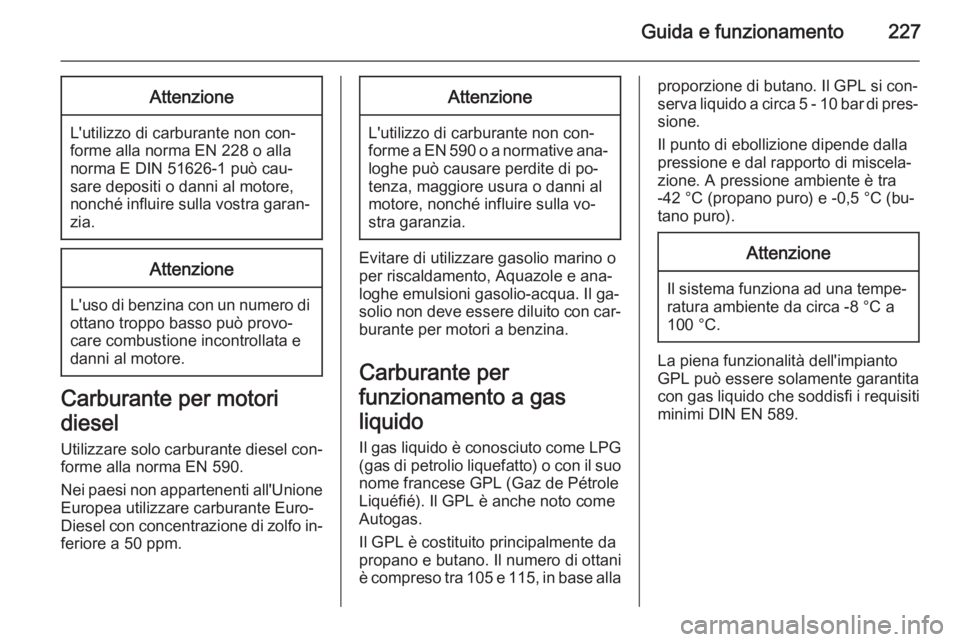

Guida e funzionamento227Attenzione
L'utilizzo di carburante non con‐
forme alla norma EN 228 o alla
norma E DIN 51626-1 può cau‐
sare depositi o danni al motore,
nonché influire sulla vostra garan‐ zia.
Attenzione
L'uso di benzina con un numero di
ottano troppo basso può provo‐
care combustione incontrollata e
danni al motore.
Carburante per motori
diesel
Utilizzare solo carburante diesel con‐ forme alla norma EN 590.
Nei paesi non appartenenti all'Unione
Europea utilizzare carburante Euro-
Diesel con concentrazione di zolfo in‐
feriore a 50 ppm.
Attenzione
L'utilizzo di carburante non con‐
forme a EN 590 o a normative ana‐
loghe può causare perdite di po‐
tenza, maggiore usura o danni al
motore, nonché influire sulla vo‐
stra garanzia.
Evitare di utilizzare gasolio marino o
per riscaldamento, Aquazole e ana‐
loghe emulsioni gasolio-acqua. Il ga‐
solio non deve essere diluito con car‐
burante per motori a benzina.
Carburante per
funzionamento a gas
liquido
Il gas liquido è conosciuto come LPG
(gas di petrolio liquefatto) o con il suo
nome francese GPL (Gaz de Pétrole
Liquéfié). Il GPL è anche noto come
Autogas.
Il GPL è costituito principalmente da
propano e butano. Il numero di ottani è compreso tra 105 e 115, in base alla
proporzione di butano. Il GPL si con‐serva liquido a circa 5 - 10 bar di pres‐ sione.
Il punto di ebollizione dipende dalla pressione e dal rapporto di miscela‐
zione. A pressione ambiente è tra
-42 °C (propano puro) e -0,5 °C (bu‐
tano puro).Attenzione
Il sistema funziona ad una tempe‐
ratura ambiente da circa -8 °C a
100 °C.
La piena funzionalità dell'impianto
GPL può essere solamente garantita
con gas liquido che soddisfi i requisiti minimi DIN EN 589.

228Guida e funzionamento

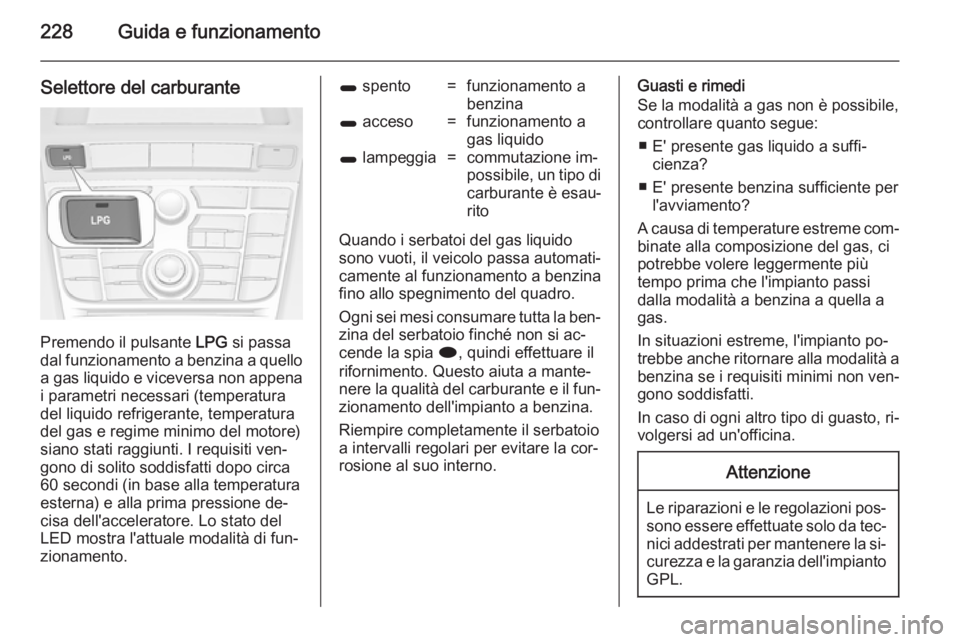

Selettore del carburante
Premendo il pulsante LPG si passa
dal funzionamento a benzina a quello a gas liquido e viceversa non appena i parametri necessari (temperatura
del liquido refrigerante, temperatura
del gas e regime minimo del motore)
siano stati raggiunti. I requisiti ven‐
gono di solito soddisfatti dopo circa
60 secondi (in base alla temperatura
esterna) e alla prima pressione de‐
cisa dell'acceleratore. Lo stato del
LED mostra l'attuale modalità di fun‐
zionamento.
1 spento=funzionamento a
benzina1 acceso=funzionamento a
gas liquido1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
rito
Quando i serbatoi del gas liquido
sono vuoti, il veicolo passa automati‐
camente al funzionamento a benzina
fino allo spegnimento del quadro.
Ogni sei mesi consumare tutta la ben‐
zina del serbatoio finché non si ac‐
cende la spia i, quindi effettuare il
rifornimento. Questo aiuta a mante‐
nere la qualità del carburante e il fun‐ zionamento dell'impianto a benzina.
Riempire completamente il serbatoio
a intervalli regolari per evitare la cor‐
rosione al suo interno.
Guasti e rimedi
Se la modalità a gas non è possibile,
controllare quanto segue:
■ E' presente gas liquido a suffi‐ cienza?
■ E' presente benzina sufficiente per l'avviamento?
A causa di temperature estreme com‐
binate alla composizione del gas, ci
potrebbe volere leggermente più
tempo prima che l'impianto passi
dalla modalità a benzina a quella a
gas.
In situazioni estreme, l'impianto po‐
trebbe anche ritornare alla modalità a
benzina se i requisiti minimi non ven‐ gono soddisfatti.
In caso di ogni altro tipo di guasto, ri‐
volgersi ad un'officina.Attenzione
Le riparazioni e le regolazioni pos‐ sono essere effettuate solo da tec‐ nici addestrati per mantenere la si‐
curezza e la garanzia dell'impianto
GPL.
