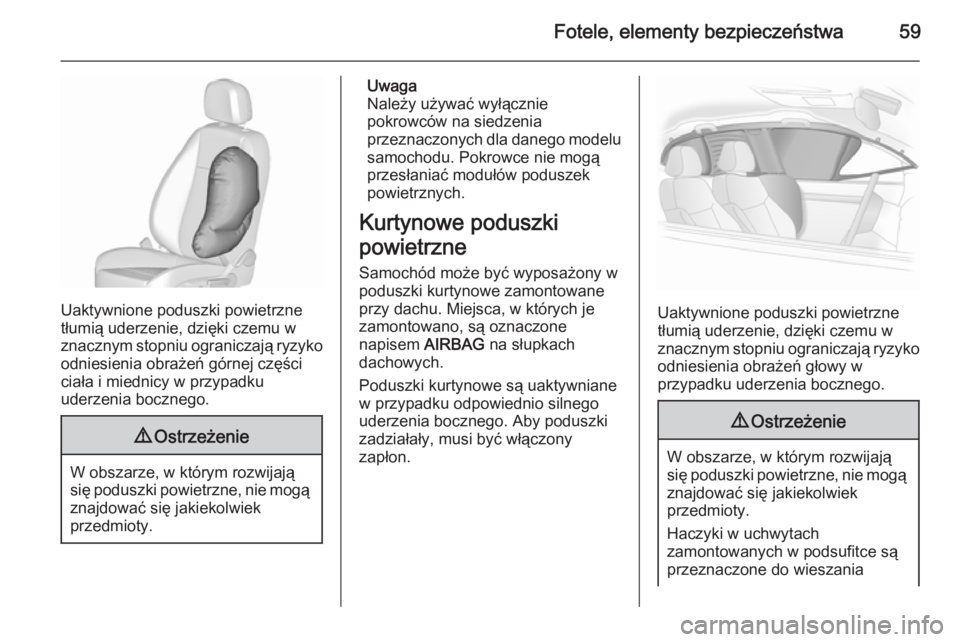

Fotele, elementy bezpieczeństwa59
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń górnej części
ciała i miednicy w przypadku
uderzenia bocznego.
9 Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Uwaga
Należy używać wyłącznie
pokrowców na siedzenia
przeznaczonych dla danego modelu samochodu. Pokrowce nie mogą
przesłaniać modułów poduszek
powietrznych.
Kurtynowe poduszki
powietrzne
Samochód może być wyposażony w
poduszki kurtynowe zamontowane
przy dachu. Miejsca, w których je
zamontowano, są oznaczone
napisem AIRBAG na słupkach
dachowych.
Poduszki kurtynowe są uaktywniane
w przypadku odpowiednio silnego
uderzenia bocznego. Aby poduszki zadziałały, musi być włączony
zapłon.
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń głowy w
przypadku uderzenia bocznego.
9 Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Haczyki w uchwytach
zamontowanych w podsufitce są
przeznaczone do wieszania

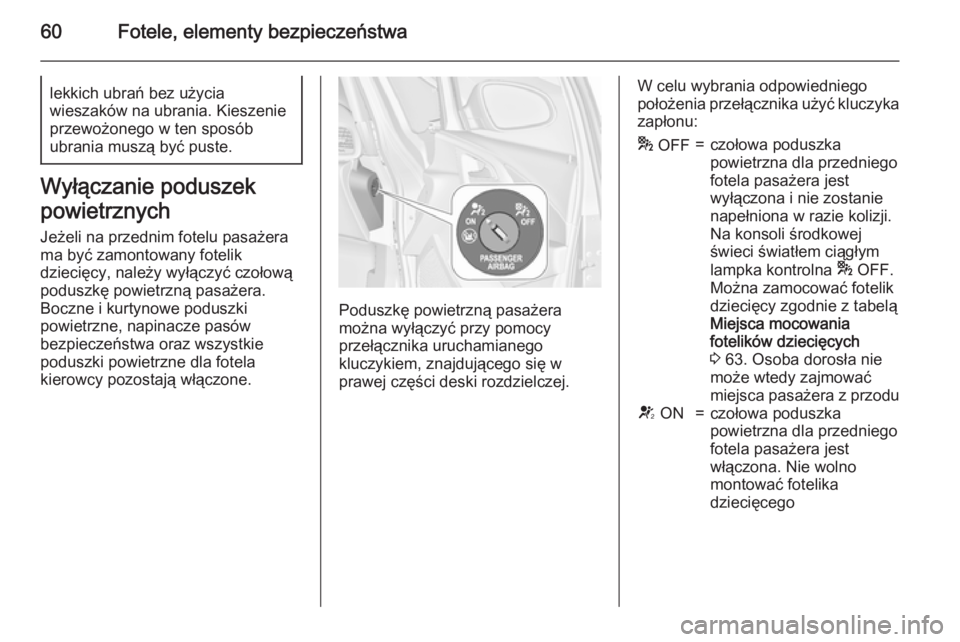

60Fotele, elementy bezpieczeństwalekkich ubrań bez użycia
wieszaków na ubrania. Kieszenie
przewożonego w ten sposób
ubrania muszą być puste.
Wyłączanie poduszek
powietrznych Jeżeli na przednim fotelu pasażera
ma być zamontowany fotelik
dziecięcy, należy wyłączyć czołową
poduszkę powietrzną pasażera.
Boczne i kurtynowe poduszki
powietrzne, napinacze pasów
bezpieczeństwa oraz wszystkie
poduszki powietrzne dla fotela
kierowcy pozostają włączone.
Poduszkę powietrzną pasażera
można wyłączyć przy pomocy
przełącznika uruchamianego
kluczykiem, znajdującego się w
prawej części deski rozdzielczej.
W celu wybrania odpowiedniego
położenia przełącznika użyć kluczyka zapłonu:* OFF=czołowa poduszka
powietrzna dla przedniego
fotela pasażera jest
wyłączona i nie zostanie
napełniona w razie kolizji.
Na konsoli środkowej
świeci światłem ciągłym
lampka kontrolna * OFF.
Można zamocować fotelik
dziecięcy zgodnie z tabelą
Miejsca mocowania
fotelików dziecięcych
3 63. Osoba dorosła nie
może wtedy zajmować
miejsca pasażera z przoduV ON=czołowa poduszka
powietrzna dla przedniego
fotela pasażera jest
włączona. Nie wolno
montować fotelika
dziecięcego

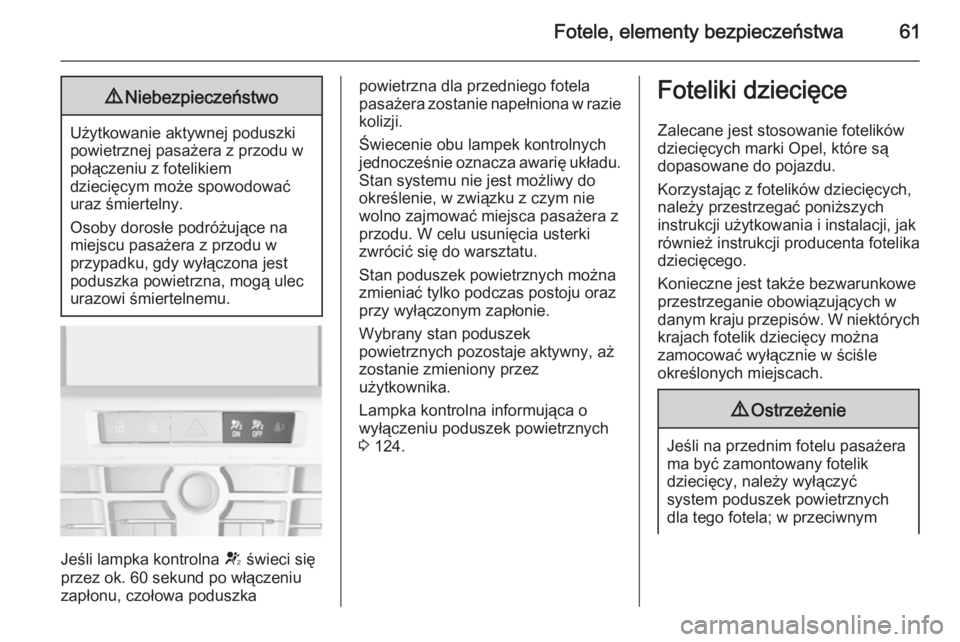

Fotele, elementy bezpieczeństwa619Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Jeśli lampka kontrolna V świeci się
przez ok. 60 sekund po włączeniu
zapłonu, czołowa poduszka
powietrzna dla przedniego fotela
pasażera zostanie napełniona w razie kolizji.
Świecenie obu lampek kontrolnych
jednocześnie oznacza awarię układu.
Stan systemu nie jest możliwy do
określenie, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki
zwrócić się do warsztatu.
Stan poduszek powietrznych można
zmieniać tylko podczas postoju oraz
przy wyłączonym zapłonie.
Wybrany stan poduszek
powietrznych pozostaje aktywny, aż
zostanie zmieniony przez
użytkownika.
Lampka kontrolna informująca o wyłączeniu poduszek powietrznych
3 124.Foteliki dziecięce
Zalecane jest stosowanie fotelików
dziecięcych marki Opel, które są
dopasowane do pojazdu.
Korzystając z fotelików dziecięcych,
należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórych
krajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.9 Ostrzeżenie
Jeśli na przednim fotelu pasażera
ma być zamontowany fotelik
dziecięcy, należy wyłączyć
system poduszek powietrznych
dla tego fotela; w przeciwnym

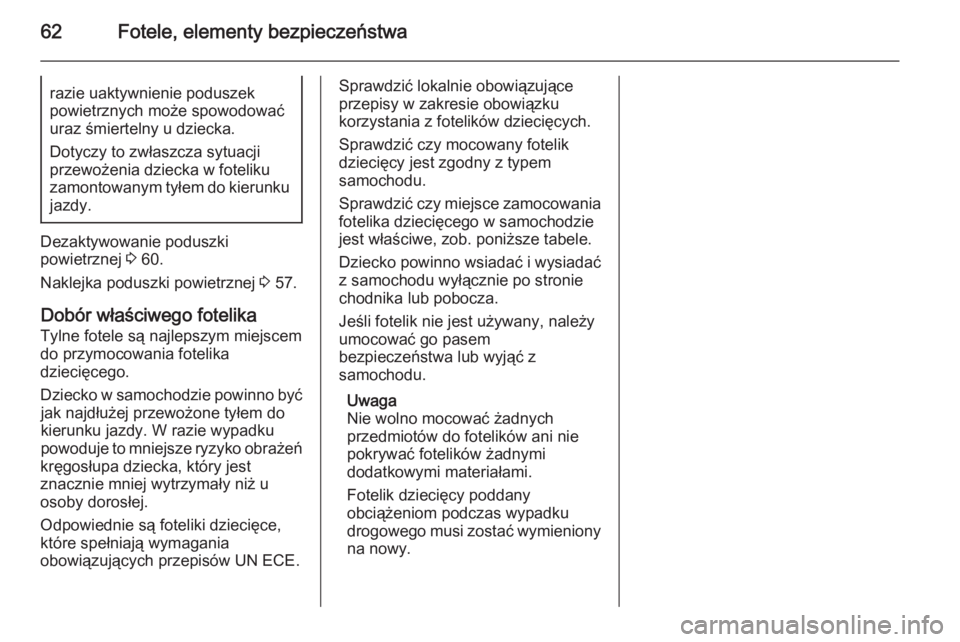

62Fotele, elementy bezpieczeństwarazie uaktywnienie poduszek
powietrznych może spowodować
uraz śmiertelny u dziecka.
Dotyczy to zwłaszcza sytuacji
przewożenia dziecka w foteliku
zamontowanym tyłem do kierunku jazdy.
Dezaktywowanie poduszki
powietrznej 3 60.
Naklejka poduszki powietrznej 3 57.
Dobór właściwego fotelika
Tylne fotele są najlepszym miejscem
do przymocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Odpowiednie są foteliki dziecięce,
które spełniają wymagania
obowiązujących przepisów UN ECE.
Sprawdzić lokalnie obowiązujące
przepisy w zakresie obowiązku
korzystania z fotelików dziecięcych.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.
Sprawdzić czy miejsce zamocowania
fotelika dziecięcego w samochodzie
jest właściwe, zob. poniższe tabele.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie wolno mocować żadnych
przedmiotów do fotelików ani nie pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony na nowy.

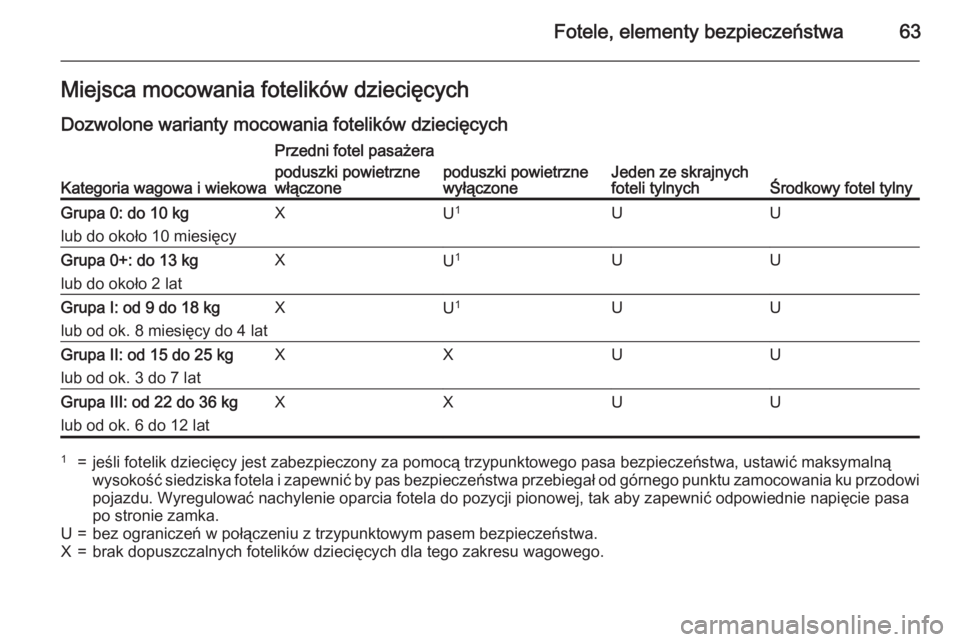

Fotele, elementy bezpieczeństwa63Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych
Kategoria wagowa i wiekowa
Przedni fotel pasażera
Jeden ze skrajnych
foteli tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneGrupa 0: do 10 kg
lub do około 10 miesięcyXU 1UUGrupa 0+: do 13 kg
lub do około 2 latXU 1UUGrupa I: od 9 do 18 kg
lub od ok. 8 miesięcy do 4 latXU 1UUGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 latXXUUGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXXUU1=jeśli fotelik dziecięcy jest zabezpieczony za pomocą trzypunktowego pasa bezpieczeństwa, ustawić maksymalną
wysokość siedziska fotela i zapewnić by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu. Wyregulować nachylenie oparcia fotela do pozycji pionowej, tak aby zapewnić odpowiednie napięcie pasa
po stronie zamka.U=bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwa.X=brak dopuszczalnych fotelików dziecięcych dla tego zakresu wagowego.

64Fotele, elementy bezpieczeństwa

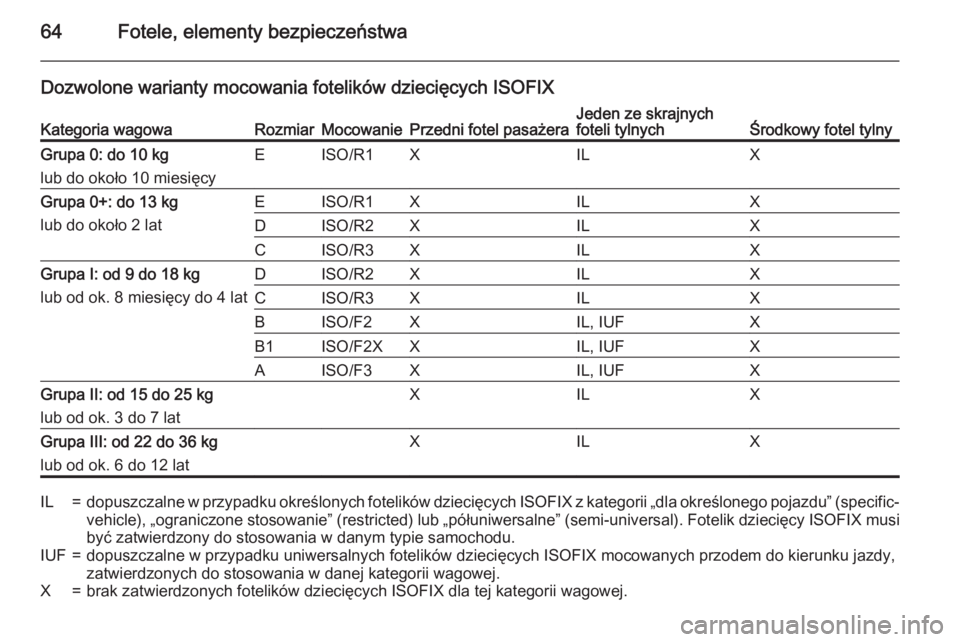

Dozwolone warianty mocowania fotelików dziecięcych ISOFIXKategoria wagowaRozmiarMocowaniePrzedni fotel pasażeraJeden ze skrajnych
foteli tylnychŚrodkowy fotel tylnyGrupa 0: do 10 kg
lub do około 10 miesięcyEISO/R1XILXGrupa 0+: do 13 kg
lub do około 2 latEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupa I: od 9 do 18 kg
lub od ok. 8 miesięcy do 4 latDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 latXILXGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXILXIL=dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu” (specific-
vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy ISOFIX musi
być zatwierdzony do stosowania w danym typie samochodu.IUF=dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X=brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.

Fotele, elementy bezpieczeństwa65

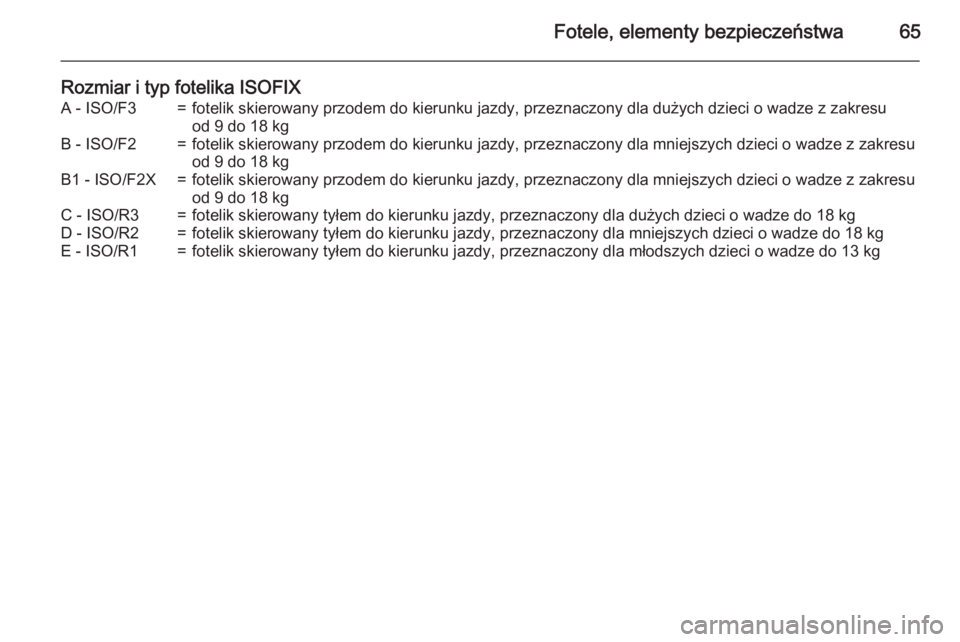

Rozmiar i typ fotelika ISOFIXA - ISO/F3=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kgC - ISO/R3=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg

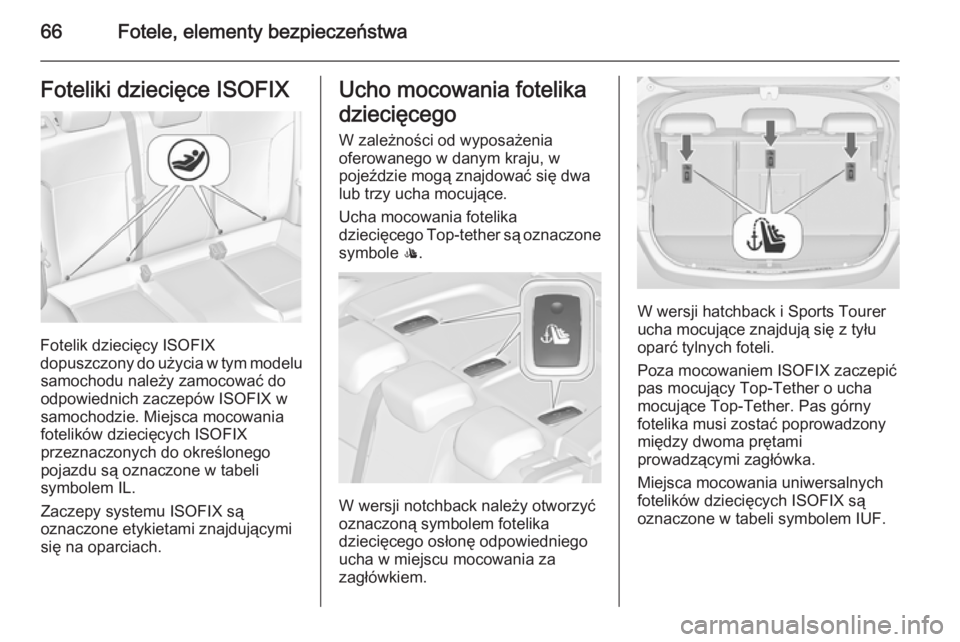

66Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Ucho mocowania fotelika
dziecięcego W zależności od wyposażenia
oferowanego w danym kraju, w
pojeździe mogą znajdować się dwa
lub trzy ucha mocujące.
Ucha mocowania fotelika
dziecięcego Top-tether są oznaczone
symbole :.
W wersji notchback należy otworzyć
oznaczoną symbolem fotelika
dziecięcego osłonę odpowiedniego
ucha w miejscu mocowania za
zagłówkiem.
W wersji hatchback i Sports Tourer
ucha mocujące znajdują się z tyłu
oparć tylnych foteli.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

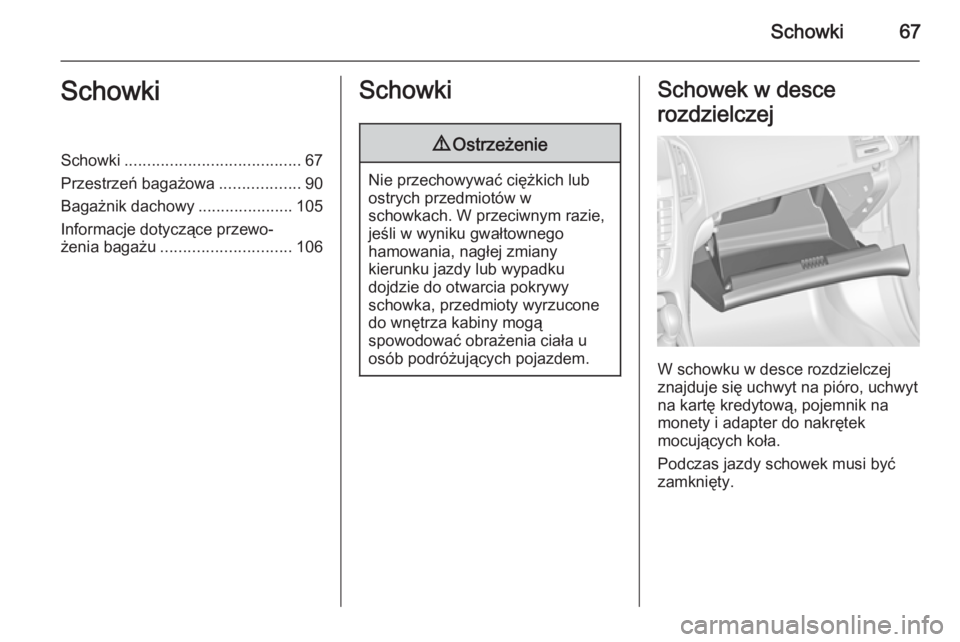

Schowki67SchowkiSchowki....................................... 67
Przestrzeń bagażowa ..................90
Bagażnik dachowy .....................105
Informacje dotyczące przewo‐ żenia bagażu ............................. 106Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku w desce rozdzielczej
znajduje się uchwyt na pióro, uchwyt na kartę kredytową, pojemnik na
monety i adapter do nakrętek
mocujących koła.
Podczas jazdy schowek musi być zamknięty.

68SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
W zależności od wariantu
wyposażenia, w konsoli środkowej
pod osłoną mogą być dostępne
uchwyty na napoje. Przesunąć
osłonę w tył. Butelki można
przechowywać po złożeniu
środkowej półki 3 70.
Dodatkowe uchwyty na napoje
znajdują się w tylnym podłokietniku.
Rozłożyć tylny podłokietnik.
Przedni schowek
Schowek znajduje się obok
kierownicy.
