OPEL ASTRA J 2015.75 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2015.75, Model line: ASTRA J, Model: OPEL ASTRA J 2015.75Pages: 371, PDF Size: 10.32 MB

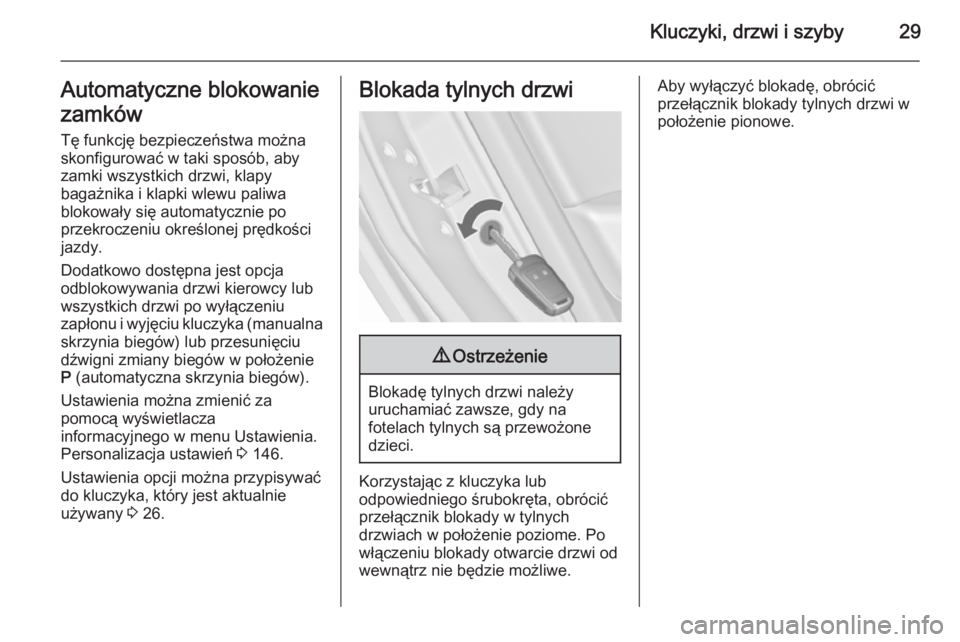

Page 31 of 371
Kluczyki, drzwi i szyby29Automatyczne blokowanie
zamków Tę funkcję bezpieczeństwa można
skonfigurować w taki sposób, aby
zamki wszystkich drzwi, klapy
bagażnika i klapki wlewu paliwa
blokowały się automatycznie po
przekroczeniu określonej prędkości jazdy.
Dodatkowo dostępna jest opcja
odblokowywania drzwi kierowcy lub
wszystkich drzwi po wyłączeniu
zapłonu i wyjęciu kluczyka (manualna skrzynia biegów) lub przesunięciu
dźwigni zmiany biegów w położenie
P (automatyczna skrzynia biegów).
Ustawienia można zmienić za
pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 146.
Ustawienia opcji można przypisywać
do kluczyka, który jest aktualnie
używany 3 26.Blokada tylnych drzwi9 Ostrzeżenie
Blokadę tylnych drzwi należy
uruchamiać zawsze, gdy na
fotelach tylnych są przewożone
dzieci.
Korzystając z kluczyka lub
odpowiedniego śrubokręta, obrócić przełącznik blokady w tylnych
drzwiach w położenie poziome. Po
włączeniu blokady otwarcie drzwi od wewnątrz nie będzie możliwe.
Aby wyłączyć blokadę, obrócić
przełącznik blokady tylnych drzwi w
położenie pionowe.
Page 32 of 371
30Kluczyki, drzwi i szybyDrzwi
Przestrzeń bagażowa Klapa tylnaOtwieranie5-drzwiowy hatchback
Po odblokowaniu zamka nacisnąć
przełącznik dotykowy poniżej
emblematu i otworzyć tylną klapę.
3-drzwiowy hatchback
Nacisnąć x na nadajniku zdalnego
sterowania lub emblemat marki w
dolnej części tylnej klapy, aby ją
odblokować i otworzyć.
Naciśnięcie x powoduje otwarcie
tylnej klapy również wtedy, gdy zamki
drzwi są zablokowane.
Sports tourer
Po odblokowaniu zamka nacisnąć
przełącznik dotykowy pod
zagłębieniem tylnej klapy i otworzyć
tylną klapę.
Centralny zamek 3 26.

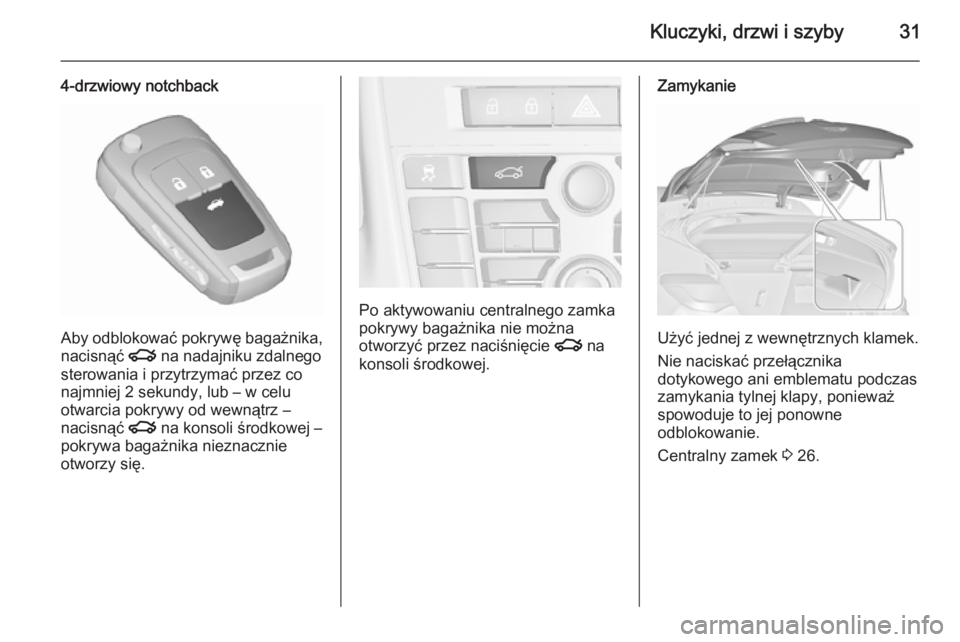

Page 33 of 371
Kluczyki, drzwi i szyby31
4-drzwiowy notchback
Aby odblokować pokrywę bagażnika,nacisnąć x na nadajniku zdalnego
sterowania i przytrzymać przez co
najmniej 2 sekundy, lub – w celu
otwarcia pokrywy od wewnątrz –
nacisnąć x na konsoli środkowej –
pokrywa bagażnika nieznacznie
otworzy się.
Po aktywowaniu centralnego zamka
pokrywy bagażnika nie można
otworzyć przez naciśnięcie x na
konsoli środkowej.
Zamykanie
Użyć jednej z wewnętrznych klamek.
Nie naciskać przełącznika
dotykowego ani emblematu podczas
zamykania tylnej klapy, ponieważ
spowoduje to jej ponowne
odblokowanie.
Centralny zamek 3 26.
Page 34 of 371
32Kluczyki, drzwi i szyby
Ogólne wskazówki dotycząceobsługi klapy tylnej9 Niebezpieczeństwo
Nie wolno jeździć z otwartą lub
uchyloną klapą tylną, np. przy
przewożeniu dużych
przedmiotów, gdyż wówczas
trujące, niewidoczne i bezwonne
gazy spalinowe mogą
przedostawać się do wnętrza
samochodu. Może to być
przyczyną utraty świadomości lub
nawet śmierci.
Przestroga
Aby uniknąć uszkodzeń, przed
otwarciem klapy tylnej należy
upewnić się, czy w jej zasięgu nie znajdują się żadne przeszkody,
np. drzwi garażowe. Zawsze
sprawdzać, czy przestrzeń za i
ponad klapą tylną jest wolna.
Uwaga
Zamocowanie ciężkiego
wyposażenia dodatkowego na
klapie tylnej może spowodować, że
nie będzie ona mogła utrzymać się
w położeniu otwartym.Zabezpieczanie
samochodu
Zabezpieczenie przed
kradzieżą9 Ostrzeżenie
Nie uaktywniać blokady, gdy w
samochodzie znajdują się
pasażerowie! Otwarcie drzwi od
wewnątrz nie będzie możliwe.
Uaktywnienie układu powoduje
zablokowanie wszystkich drzwi w taki
sposób, że nie ma możliwości ich
otwarcia zarówno od zewnątrz, jak i
od wewnątrz. Układ może być
uaktywniony wyłącznie wtedy, gdy zamknięte są wszystkie drzwi.
Jeśli zapłon był włączony, przed
uaktywnieniem zabezpieczenia
istnieje konieczność otwarcia i
zamknięcia drzwi kierowcy.
Odblokowanie zamków samochodu
powoduje zdezaktywowanie
mechanicznego zabezpieczenia
Page 35 of 371
Kluczyki, drzwi i szyby33
przed kradzieżą. Zamków nie można
jednak odblokować za pomocą
przycisku centralnego zamka.
Uaktywnianie funkcji
Dwukrotnie w ciągu 15 sekund
nacisnąć przycisk e nadajnika
zdalnego sterowania.
Autoalarm
Autoalarm jest połączony
funkcjonalnie z układem
zabezpieczającym przed kradzieżą.
Monitoruje:
■ drzwi, klapę tylną, pokrywę silnika,
■ kabinę wraz z przyległą przestrzenią bagażową,
■ pochylenie samochodu, np. przy jego uniesieniu,
■ zapłon.
Włączanie ■ Samoczynna aktywacja po 30 sekundach od zablokowania
pojazdu przez jednokrotne
naciśnięcie e.
■ Aktywacja bezpośrednia przez krótkie naciśnięcie e dwa razy w
ciągu pięciu sekund.
Uwaga
Zmiany wnętrza pojazdu, np.
pokrowce foteli, otwarte szyby lub
okno dachowe, mogą ujemnie
wpłynąć na funkcję monitorowania
wnętrza.Uaktywnianie autoalarmu bez
funkcji monitorowania wnętrza i pochylenia samochodu
Funkcję monitorowania wnętrza
kabiny i pochylenia samochodu
należy wyłączyć, gdy w pojeździe pozostają zwierzęta – ze względu naobecność w kabinie sygnałów
ultradźwiękowych o dużym natężeniu
oraz możliwość wyzwolenia alarmu.
Funkcję tę należy wyłączyć także
podczas transportu pojazdu promem
lub pociągiem.
Page 36 of 371
34Kluczyki, drzwi i szyby
1. Zamknąć klapę tylną, pokrywęsilnika, szyby oraz okno dachowe.
2. Nacisnąć o. Dioda LED w
przycisku o zaświeci się na
około 10 minut.
3. Zamknąć drzwi.
4. Włączyć autoalarm.
Komunikat o stanie układu pojawia
się na wyświetlaczu informacyjnym
kierowcy (DIC).
Dioda sygnalizująca stan
autoalarmuDioda sygnalizacyjna jest
zintegrowana w czujniku
znajdującym się w górnej części deski
rozdzielczej.
Sygnalizacja stanu w ciągu
pierwszych 30 sekund od
uaktywnienia autoalarmu:dioda świeci=test, opóźnienie
włączeniadioda szybko
miga=nieprawidłowo
zamknięte drzwi,
klapa tylna lub
pokrywa komory
silnika albo
usterka układu
Sygnalizacja stanu po pełnym
uaktywnieniu autoalarmu:
dioda miga
powoli=układ jest aktywny
W przypadku awarii skorzystać z
pomocy warsztatu.
Wyłączanie
Odblokowanie zamków samochodu
przez naciśnięcie c powoduje
wyłączenie autoalarmu.
Odblokowanie drzwi kierowcy za
pomocą kluczyka lub przycisku
centralnego zamka w kabinie
pasażerskiej nie powoduje
dezaktywacji autoalarmu.
Sygnalizacja alarmuW przypadku wyzwolenia alarmu
jednocześnie włącza się sygnał
alarmowy i migają światła awaryjne.
Liczba sygnałów alarmowych i czas
ich generowania są określone
przepisami prawa.
Sygnał alarmu można wyłączyć,
naciskając dowolny przycisk
nadajnika zdalnego sterowania lub
włączając zapłon.
Autoalarm można wyłączyć tylko
poprzez naciśnięcie c lub włączenie
zapłonu.
Uaktywniony alarm, który nie został
wyłączony przez kierowcę, będzie
sygnalizowany przez światła
awaryjne. Migną one szybko trzy razy
przy następnym odblokowaniu
zamków za pomocą nadajnika
zdalnego sterowania. Ponadto po
Page 37 of 371
Kluczyki, drzwi i szyby35
włączeniu zapłonu na wyświetlaczu
informacyjnym kierowcy (DIC) pojawi
się komunikat lub kod ostrzegawczy.
Komunikaty pokazywane na
wyświetlaczu 3 139.
Immobilizer
Układ immobilizera jest zintegrowany z wyłącznikiem zapłonu i sprawdza,
czy do uruchomienia silnika jest
używany odpowiedni kluczyk.
Elektroniczna blokada rozruchu
(immobilizer) jest uaktywniana
automatycznie po wyjęciu kluczyka z
wyłącznika zapłonu.
Miganie lampki kontrolnej d przy
włączonym zapłonie oznacza usterkę
w układzie immobilizera. Silnika nie
można wówczas uruchomić.
Wyłączyć zapłon i powtórzyć
procedurę rozruchu.
Jeśli lampka kontrolna nadal miga,
należy spróbować rozruchu przy
użyciu kluczyka zapasowego i
zwrócić się do warsztatu.Uwaga
Włączenie immobilizera nie
powoduje zablokowania drzwi.
Dlatego po opuszczeniu samochodu należy bezwzględnie zablokować
zamki i uaktywnić autoalarm 3 26,
3 33.
Lampka kontrolna d 3 129.Lusterka zewnętrzne
Wypukły kształt lusterekWypukłe lusterka zewnętrzne są
wyposażone w soczewki asferyczne
ograniczające martwe pola. Takie
ukształtowanie lusterka powoduje, że
odbite w nim obiekty wydają się
mniejsze, co niekorzystnie wpływa na możliwość oceny odległości.
Elektryczna regulacja
Page 38 of 371
36Kluczyki, drzwi i szyby
Wybrać żądane lusterko zewnętrzne,obracając element sterujący w lewo
(L) lub w prawo (R). Aby wyregulować
ustawienie lusterka, przechylać
element sterujący.
W położeniu 0 żadne lusterko nie jest
wybrane.
Lusterka składane
Ze względu na bezpieczeństwo
pieszych, w przypadku uderzenia
lusterka zewnętrzne składają się w swoich uchwytach. Lekkie pchnięcie
obudowy lusterka powoduje jego
powrót do położenia pierwotnego.
Składanie elektryczne
Obrócić element sterujący lusterka w
położenie 0, a następnie przesunąć w
dół. Nastąpi złożenie obu lusterek
zewnętrznych.
Ponownie przesunąć element
sterujący w dół - oba lusterka wrócą do położenia pierwotnego.
Jeśli jedno z elektrycznie składanych
lusterek zostało rozłożone ręcznie, po przesunięciu elementu sterującegozostanie jedynie rozłożone drugie
lusterko.
Podgrzewane lusterka
Włączane przez naciśnięcie Ü.
Podgrzewanie działa tylko przy
pracującym silniku i wyłącza się
automatycznie po krótkim czasie.
Page 39 of 371
Kluczyki, drzwi i szyby37Lusterka wewnętrzne
Ręczne przyciemnianie
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni
znajdującej się w dolnej części
lusterka.
Automatycznie
przyciemniane
Podczas jazdy nocą intensywność
odbicia świateł pojazdu jadącego z
tyłu jest automatycznie zmniejszana.
Szyby
Szyba przednia
Szyba przednia odbijająca
ciepło Szyba przednia odbijająca ciepło mapowłokę, która odbija
promieniowanie słoneczne. Może
także dochodzić do odbijania
sygnałów transmisji danych, np. ze
stacji naliczania opłat drogowych.
Zaznaczone miejsca na szybie
przedniej nie są pokryte powłoką.
Urządzenia służące do elektronicznej
Page 40 of 371
38Kluczyki, drzwi i szyby
rejestracji danych oraz uiszczania
opłat trzeba mocować w tych
miejscach. W przeciwnym razie może dojść do nieprawidłowej rejestracji
danych.
Naklejki na szybie przedniej Na szybie przedniej w okolicy lusterka
wewnętrznego nie wolno mocować
naklejek, np. winiet autostradowych itp. W przeciwnym razie może dojść
do ograniczenia zasięgu wykrywania
czujnika i pola widzenia kamery
zamontowanej w obudowie lusterka.
Szyby otwierane ręcznie
Szyby w drzwiach samochodu można opuszczać i podnosić przy użyciu
korbki.Szyby otwierane
elektrycznie9 Ostrzeżenie
Przy zamykaniu szyb należy
zachować ostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Gdy na tylnych fotelach znajdują
się dzieci, należy włączyć blokadę
elektrycznego otwierania szyb.
Podczas zamykania szyb uważnie je obserwować, zwracając uwagę,
aby nic nie zostało przez nie
przykleszczone.
Aby umożliwić działanie szyb
sterowanych elektrycznie, należy
włączyć zapłon. Opóźnione
wyłączenie zasilania 3 181.
Aby zmienić położenie szyby użyć
odpowiedniego przełącznika,
wciskając go w celu otwarcia lub
pociągając w celu zamknięcia.
Lekkie wciskanie lub pociąganie do
pierwszego punktu oporu: szyba
przesuwa się w górę lub w dół tak
długo, jak długo używany jest
przełącznik.
Mocniejsze wciśnięcie lub
pociągnięcie do drugiego punktu
oporu, a następnie zwolnienie
przełącznika: szyba przesuwa się w
górę lub w dół automatycznie z
włączoną funkcją bezpieczeństwa. W
