OPEL ASTRA J 2015.75 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2015.75, Model line: ASTRA J, Model: OPEL ASTRA J 2015.75Pages: 371, PDF Size: 10.32 MB

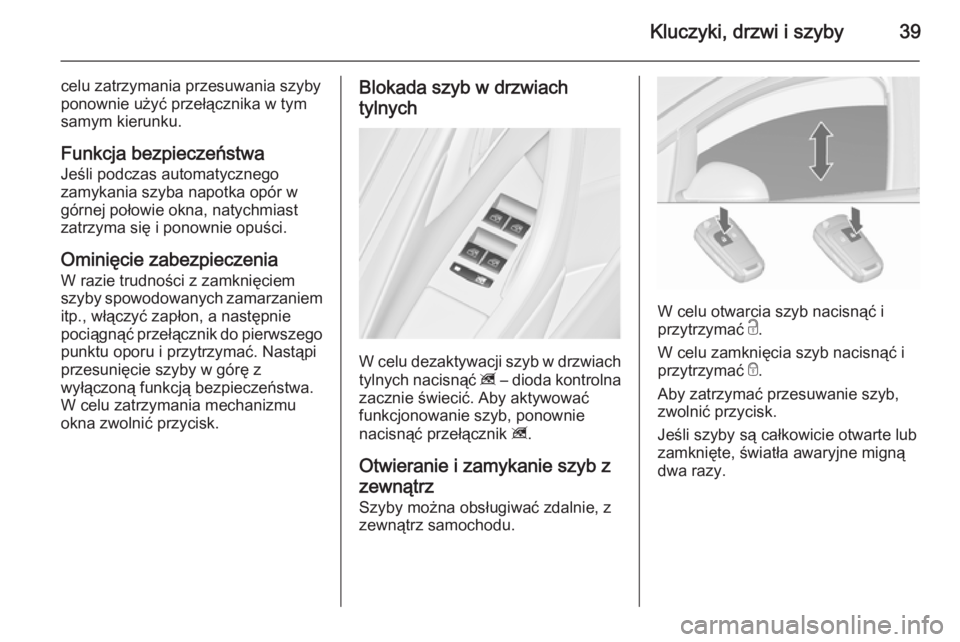

Page 41 of 371
Kluczyki, drzwi i szyby39
celu zatrzymania przesuwania szyby
ponownie użyć przełącznika w tym
samym kierunku.
Funkcja bezpieczeństwa
Jeśli podczas automatycznego
zamykania szyba napotka opór w
górnej połowie okna, natychmiast
zatrzyma się i ponownie opuści.
Ominięcie zabezpieczenia
W razie trudności z zamknięciem
szyby spowodowanych zamarzaniem
itp., włączyć zapłon, a następnie
pociągnąć przełącznik do pierwszego
punktu oporu i przytrzymać. Nastąpi przesunięcie szyby w górę z
wyłączoną funkcją bezpieczeństwa.
W celu zatrzymania mechanizmu
okna zwolnić przycisk.Blokada szyb w drzwiach
tylnych
W celu dezaktywacji szyb w drzwiach tylnych nacisnąć z – dioda kontrolna
zacznie świecić. Aby aktywować funkcjonowanie szyb, ponownie
nacisnąć przełącznik z.
Otwieranie i zamykanie szyb z
zewnątrz
Szyby można obsługiwać zdalnie, z zewnątrz samochodu.
W celu otwarcia szyb nacisnąć i
przytrzymać c.
W celu zamknięcia szyb nacisnąć i
przytrzymać e.
Aby zatrzymać przesuwanie szyb,
zwolnić przycisk.
Jeśli szyby są całkowicie otwarte lub
zamknięte, światła awaryjne migną
dwa razy.

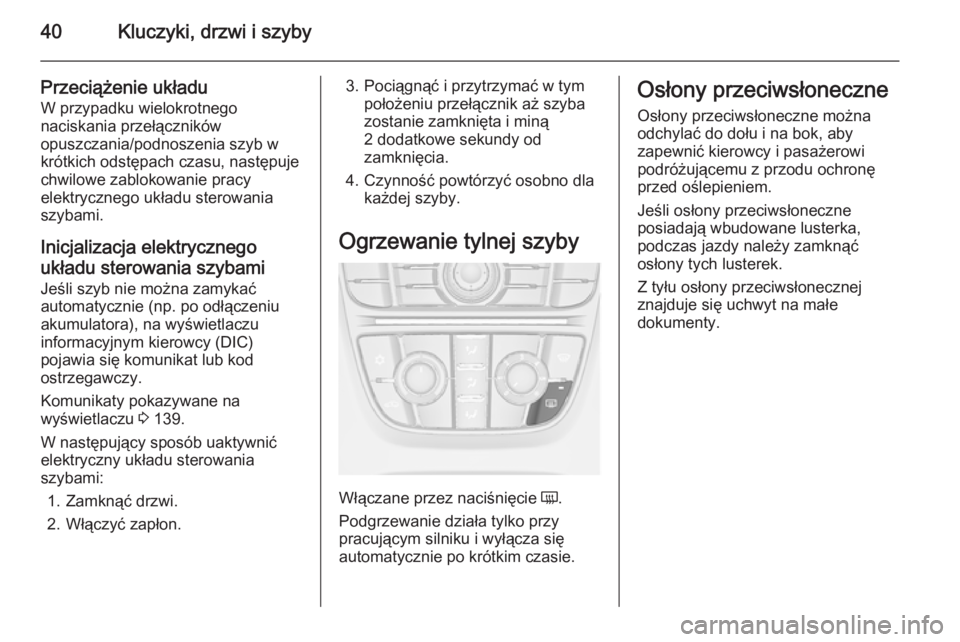

Page 42 of 371
40Kluczyki, drzwi i szyby
Przeciążenie układuW przypadku wielokrotnego
naciskania przełączników
opuszczania/podnoszenia szyb w
krótkich odstępach czasu, następuje
chwilowe zablokowanie pracy
elektrycznego układu sterowania
szybami.
Inicjalizacja elektrycznego
układu sterowania szybami Jeśli szyb nie można zamykać
automatycznie (np. po odłączeniu
akumulatora), na wyświetlaczu
informacyjnym kierowcy (DIC)
pojawia się komunikat lub kod
ostrzegawczy.
Komunikaty pokazywane na
wyświetlaczu 3 139.
W następujący sposób uaktywnić
elektryczny układu sterowania
szybami:
1. Zamknąć drzwi.
2. Włączyć zapłon.3. Pociągnąć i przytrzymać w tym położeniu przełącznik aż szyba
zostanie zamknięta i miną
2 dodatkowe sekundy od
zamknięcia.
4. Czynność powtórzyć osobno dla każdej szyby.
Ogrzewanie tylnej szyby
Włączane przez naciśnięcie Ü.
Podgrzewanie działa tylko przy
pracującym silniku i wyłącza się
automatycznie po krótkim czasie.
Osłony przeciwsłoneczne
Osłony przeciwsłoneczne można
odchylać do dołu i na bok, aby
zapewnić kierowcy i pasażerowi
podróżującemu z przodu ochronę
przed oślepieniem.
Jeśli osłony przeciwsłoneczne
posiadają wbudowane lusterka,
podczas jazdy należy zamknąć
osłony tych lusterek.
Z tyłu osłony przeciwsłonecznej
znajduje się uchwyt na małe
dokumenty.

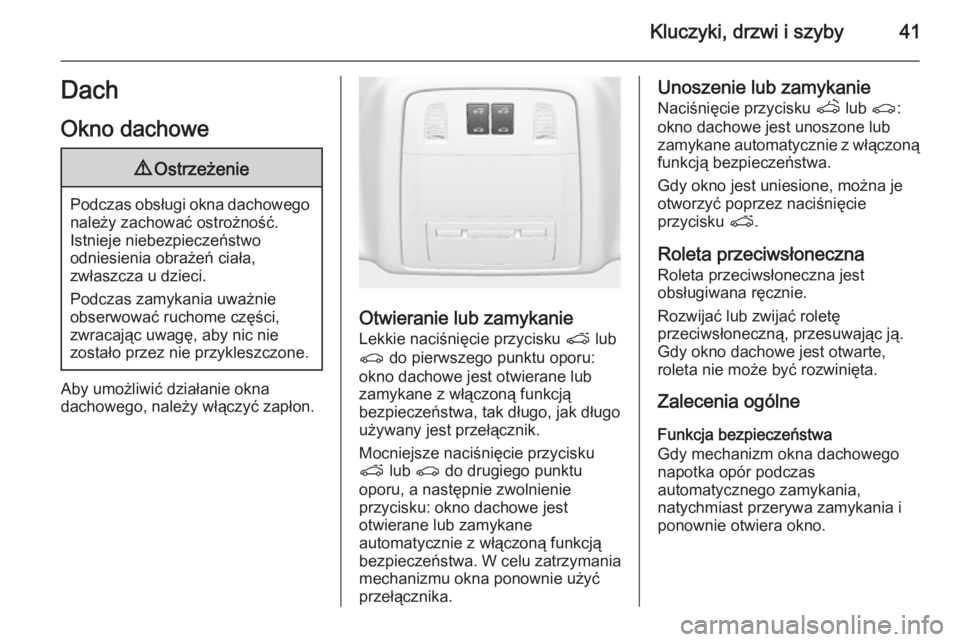

Page 43 of 371
Kluczyki, drzwi i szyby41DachOkno dachowe9 Ostrzeżenie
Podczas obsługi okna dachowego
należy zachować ostrożność.
Istnieje niebezpieczeństwo
odniesienia obrażeń ciała,
zwłaszcza u dzieci.
Podczas zamykania uważnie
obserwować ruchome części,
zwracając uwagę, aby nic nie
zostało przez nie przykleszczone.
Aby umożliwić działanie okna
dachowego, należy włączyć zapłon.
Otwieranie lub zamykanie
Lekkie naciśnięcie przycisku p lub
r do pierwszego punktu oporu:
okno dachowe jest otwierane lub
zamykane z włączoną funkcją
bezpieczeństwa, tak długo, jak długo
używany jest przełącznik.
Mocniejsze naciśnięcie przycisku
p lub r do drugiego punktu
oporu, a następnie zwolnienie
przycisku: okno dachowe jest
otwierane lub zamykane
automatycznie z włączoną funkcją
bezpieczeństwa. W celu zatrzymania
mechanizmu okna ponownie użyć
przełącznika.
Unoszenie lub zamykanie
Naciśnięcie przycisku q lub r:
okno dachowe jest unoszone lub
zamykane automatycznie z włączoną funkcją bezpieczeństwa.
Gdy okno jest uniesione, można je
otworzyć poprzez naciśnięcie
przycisku p.
Roleta przeciwsłoneczna
Roleta przeciwsłoneczna jest
obsługiwana ręcznie.
Rozwijać lub zwijać roletę
przeciwsłoneczną, przesuwając ją.
Gdy okno dachowe jest otwarte, roleta nie może być rozwinięta.
Zalecenia ogólne Funkcja bezpieczeństwa
Gdy mechanizm okna dachowego
napotka opór podczas
automatycznego zamykania,
natychmiast przerywa zamykania i
ponownie otwiera okno.

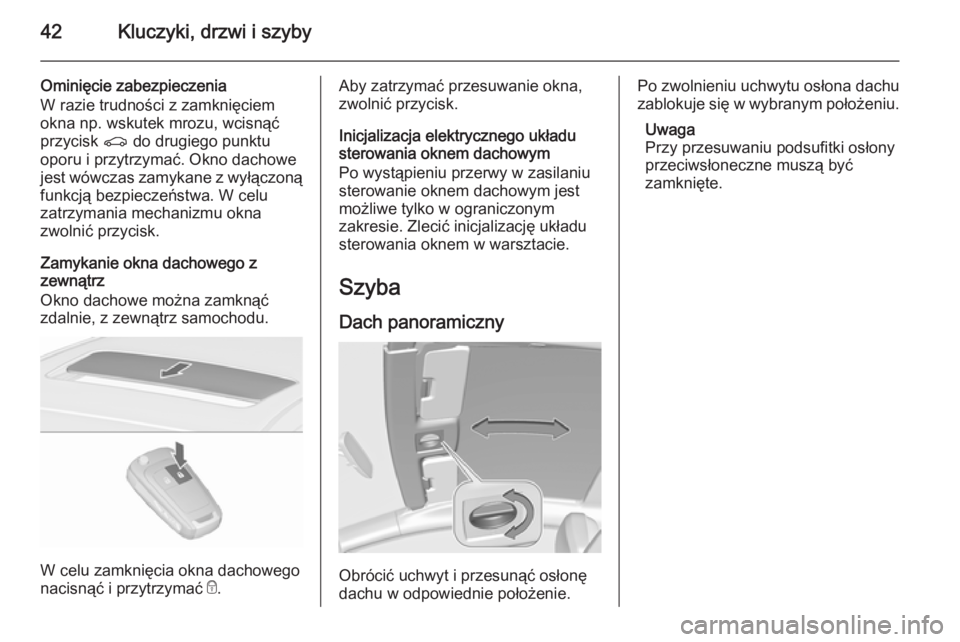

Page 44 of 371
42Kluczyki, drzwi i szyby
Ominięcie zabezpieczenia
W razie trudności z zamknięciem
okna np. wskutek mrozu, wcisnąć
przycisk r do drugiego punktu
oporu i przytrzymać. Okno dachowe
jest wówczas zamykane z wyłączoną funkcją bezpieczeństwa. W celu
zatrzymania mechanizmu okna
zwolnić przycisk.
Zamykanie okna dachowego z
zewnątrz
Okno dachowe można zamknąć
zdalnie, z zewnątrz samochodu.
W celu zamknięcia okna dachowego
nacisnąć i przytrzymać e.
Aby zatrzymać przesuwanie okna,
zwolnić przycisk.
Inicjalizacja elektrycznego układu
sterowania oknem dachowym
Po wystąpieniu przerwy w zasilaniu
sterowanie oknem dachowym jest
możliwe tylko w ograniczonym
zakresie. Zlecić inicjalizację układu
sterowania oknem w warsztacie.
Szyba Dach panoramiczny
Obrócić uchwyt i przesunąć osłonę
dachu w odpowiednie położenie.
Po zwolnieniu uchwytu osłona dachu
zablokuje się w wybranym położeniu.
Uwaga
Przy przesuwaniu podsufitki osłony
przeciwsłoneczne muszą być
zamknięte.

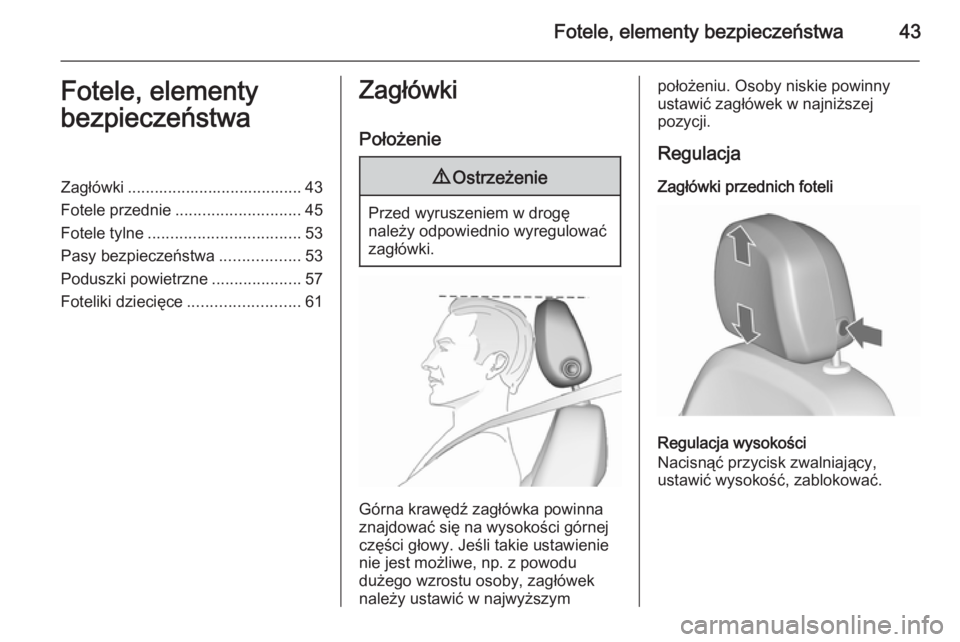

Page 45 of 371
Fotele, elementy bezpieczeństwa43Fotele, elementy
bezpieczeństwaZagłówki ....................................... 43
Fotele przednie ............................ 45
Fotele tylne .................................. 53
Pasy bezpieczeństwa ..................53
Poduszki powietrzne ....................57
Foteliki dziecięce .........................61Zagłówki
Położenie9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
zagłówki.
Górna krawędź zagłówka powinna
znajdować się na wysokości górnej
części głowy. Jeśli takie ustawienie
nie jest możliwe, np. z powodu
dużego wzrostu osoby, zagłówek
należy ustawić w najwyższym
położeniu. Osoby niskie powinny
ustawić zagłówek w najniższej
pozycji.
Regulacja
Zagłówki przednich foteli
Regulacja wysokości
Nacisnąć przycisk zwalniający,
ustawić wysokość, zablokować.
Page 46 of 371
44Fotele, elementy bezpieczeństwa
Regulacja położenia poziomego
Aby wyregulować w poziomie,
pociągnij zagłówek w przód. Można
go ustawić w kilku pozycjach.
Aby ponownie przesunąć go do tyłu,
pociągnąć całkowicie do przodu, a
następnie zwolnić.
Zagłówki tylnych foteli
Regulacja wysokości
Pociągnąć zagłówek w górę lub
wcisnąć zaczep w celu zwolnienia
blokady i popchnąć zagłówek w dół.
Zdejmowanie
Wcisnąć obie blokady, pociągnąć
zagłówek w górę i wyjąć.
Aktywne zagłówki
W przypadku uderzenia w tył
samochodu przednia część
aktywnych zagłówków
automatycznie przesuwa się lekko w
przód. Dzięki temu powstaje lepsze
podparcie dla głowy i maleje ryzyko
uszkodzenia kręgów szyjnych.
Uwaga
Na fotelu można mocować
dopuszczone do stosowania
akcesoria tylko wtedy, gdy nie jest
używany.
Page 47 of 371
Fotele, elementy bezpieczeństwa45Fotele przedniePozycja fotela9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
fotele.
■ Usiąść w fotelu w taki sposób, aby plecy były podparte na całej swojej
długości. Przesunąć fotel kierowcy
do przodu lub do tyłu tak, aby przy
wciskaniu pedałów nogi było lekko
ugięte w kolanach. Przedni fotel
pasażera należy odsunąć możliwie
najdalej do tyłu.
■ Usiąść w fotelu w taki sposób, aby plecy były podparte na całej swojej
powierzchni. Ustawić oparcie fotela w taki sposób, aby po
umieszczeniu rąk na kierownicy ramiona były lekko ugięte w
łokciach. Podczas obracania koła
kierownicy barki powinny stykać się z oparciem fotela. Oparcia nie
należy odchylać zanadto do tyłu.
Maksymalny zalecany kąt
nachylenia oparcia wynosi ok. 25°.
■ Ustawić koło kierownicy w optymalnym położeniu 3 109.
■ Wyregulować wysokość siedziska fotela w taki sposób, aby zapewnić
sobie jak największe pole widzenia
i aby móc swobodnie ogarnąć
wzrokiem wszystkie wskaźniki i
lampki kontrolne. Odległość
pomiędzy głową a podsufitką
powinna wynosić co najmniej około
15 cm. Uda powinny swobodniespoczywać na siedzisku (nie mogą
być w nie wciśnięte).■ Wyregulować zagłówki 3 43.
■ Ustawić odpowiednią wysokość zamocowania pasa
bezpieczeństwa 3 55.
■ Ustawić odcinek siedziska, na którym opierają się uda, w taki
sposób, aby pomiędzy krawędź
fotela a miejsce zgięcia nóg w
kolanach można było wsunąć dwa
palce.
■ Wyregulować podparcie odcinka lędźwiowego tak, aby kręgosłup był
wygięty w naturalny sposób.
Regulacja foteli9 Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej, siedząc w fotelu, nie zbliżać się do kierownicy na odległość mniejszą
niż 25 cm.

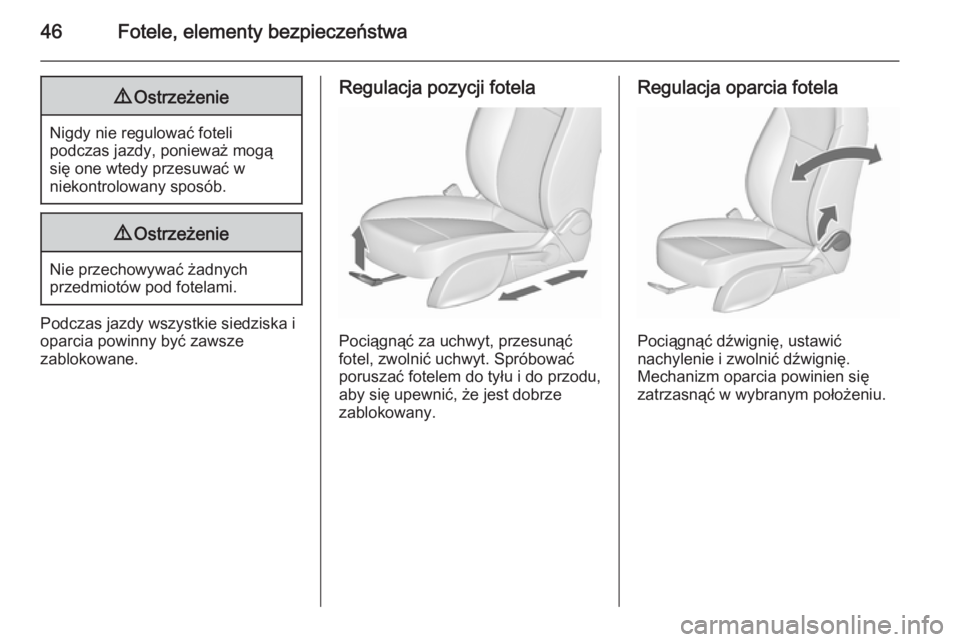

Page 48 of 371
46Fotele, elementy bezpieczeństwa9Ostrzeżenie
Nigdy nie regulować foteli
podczas jazdy, ponieważ mogą
się one wtedy przesuwać w
niekontrolowany sposób.
9 Ostrzeżenie
Nie przechowywać żadnych
przedmiotów pod fotelami.
Podczas jazdy wszystkie siedziska i oparcia powinny być zawsze
zablokowane.
Regulacja pozycji fotela
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt. Spróbować
poruszać fotelem do tyłu i do przodu,
aby się upewnić, że jest dobrze
zablokowany.
Regulacja oparcia fotela
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm oparcia powinien się
zatrzasnąć w wybranym położeniu.

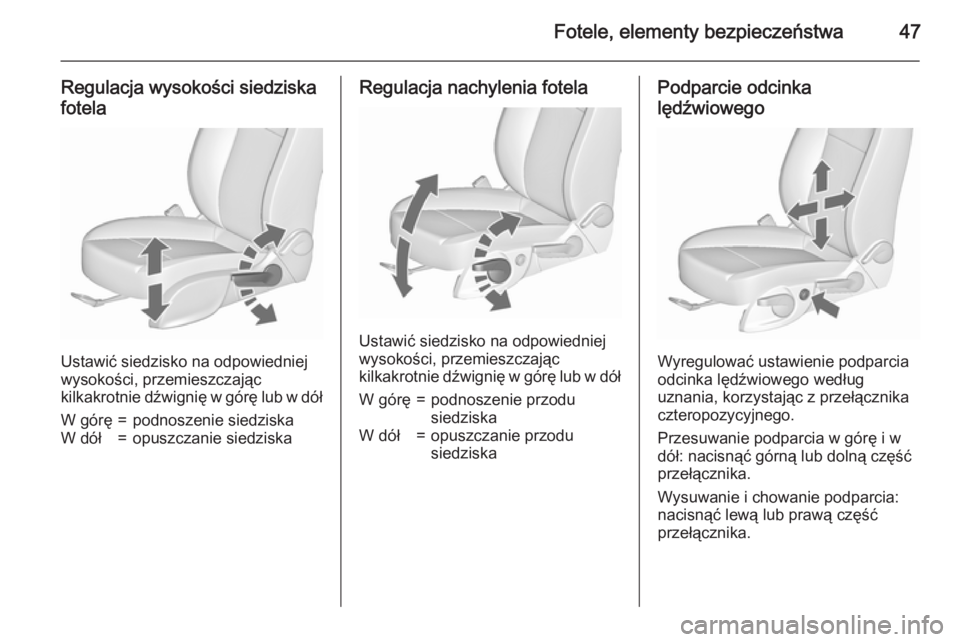

Page 49 of 371
Fotele, elementy bezpieczeństwa47
Regulacja wysokości siedziskafotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w dół
W górę=podnoszenie siedziskaW dół=opuszczanie siedziskaRegulacja nachylenia fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w dół
W górę=podnoszenie przodu
siedziskaW dół=opuszczanie przodu
siedziskaPodparcie odcinka
lędźwiowego
Wyregulować ustawienie podparcia
odcinka lędźwiowego według
uznania, korzystając z przełącznika czteropozycyjnego.
Przesuwanie podparcia w górę i w
dół: nacisnąć górną lub dolną część
przełącznika.
Wysuwanie i chowanie podparcia:
nacisnąć lewą lub prawą część
przełącznika.
Page 50 of 371
48Fotele, elementy bezpieczeństwa
Regulacja podparcia ud
Pociągnąć dźwignię i przesunąć w
odpowiednie położenie odcinek
siedziska, na którym opierają się uda.
Podparcie boczne, wersja OPC
Używając przełączników, dopasować szerokość siedziska i szerokość
oparcia do własnych preferencji.
Przedni przełącznik służy do zmiany
szerokości siedziska.
Tylny przełącznik służy do zmiany
szerokości oparcia.
Składanie fotelaPrzestroga
Jeśli siedzisko fotela znajduje się
w najwyższym położeniu, to przed złożeniem oparcia należy wsunąćzagłówek i podnieść osłonę
przeciwsłoneczną.
Składanie foteli z regulacją
ręczną
Podnieść dźwignię i złożyć oparcie do przodu, a następnie przesunąć foteldo przodu do oporu.
