OPEL ASTRA J 2016.5 Uputstvo za upotrebu (in Serbian)

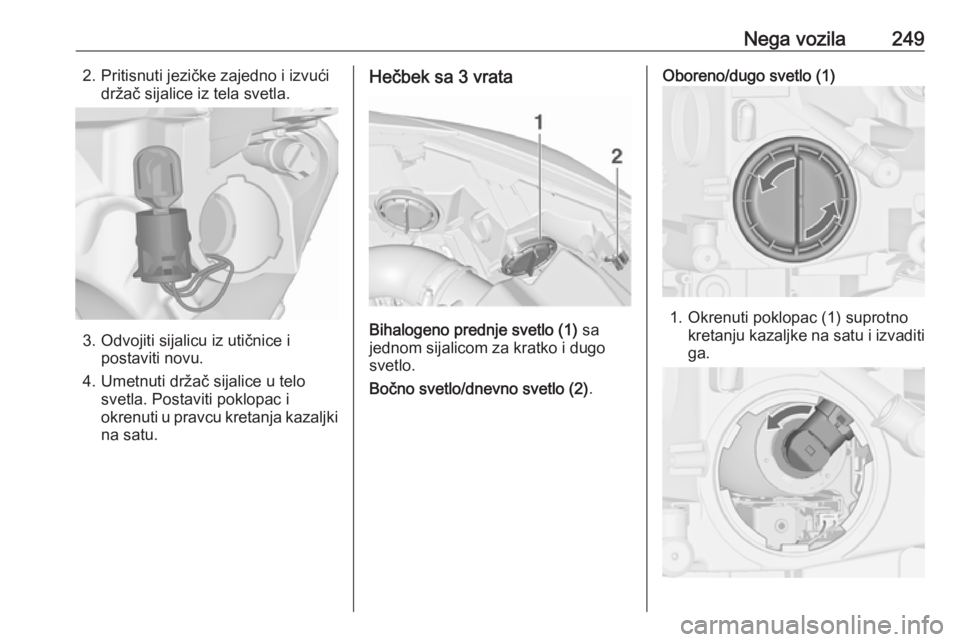

Nega vozila2492. Pritisnuti jezičke zajedno i izvućidržač sijalice iz tela svetla.
3. Odvojiti sijalicu iz utičnice i postaviti novu.
4. Umetnuti držač sijalice u telo svetla. Postaviti poklopac i
okrenuti u pravcu kretanja kazaljki na satu.
Hečbek sa 3 vrata
Bihalogeno prednje svetlo (1) sa
jednom sijalicom za kratko i dugo
svetlo.
Bočno svetlo/dnevno svetlo (2) .
Oboreno/dugo svetlo (1)
1. Okrenuti poklopac (1) suprotno
kretanju kazaljke na satu i izvaditiga.

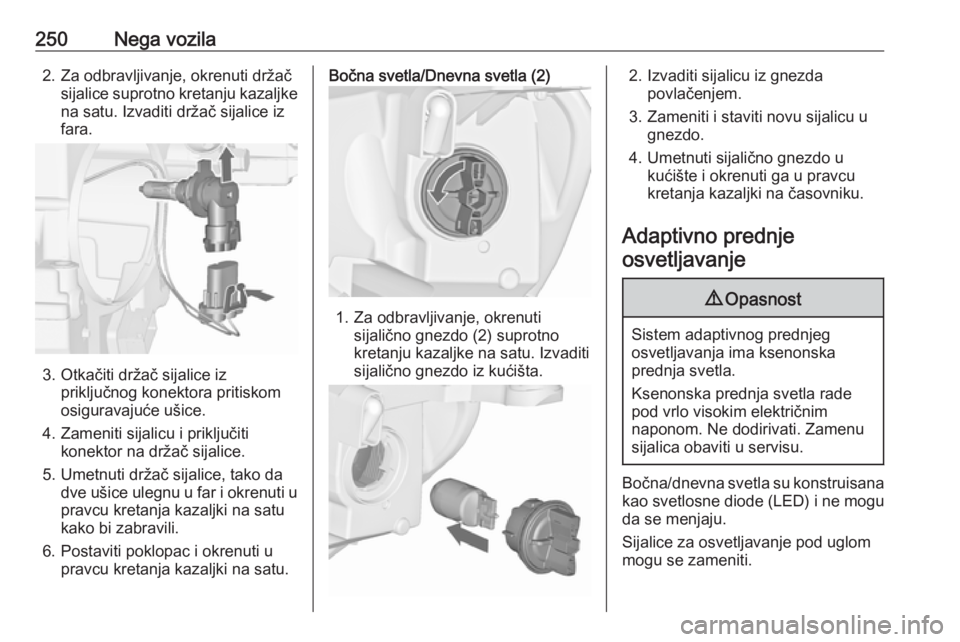

250Nega vozila2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Otkačiti držač sijalice iz priključnog konektora pritiskom
osiguravajuće ušice.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Bočna svetla/Dnevna svetla (2)
1. Za odbravljivanje, okrenuti sijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.
2. Izvaditi sijalicu iz gnezda povlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Adaptivno prednje osvetljavanje9 Opasnost
Sistem adaptivnog prednjeg
osvetljavanja ima ksenonska
prednja svetla.
Ksenonska prednja svetla rade pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Bočna/dnevna svetla su konstruisana
kao svetlosne diode (LED) i ne mogu
da se menjaju.
Sijalice za osvetljavanje pod uglom
mogu se zameniti.

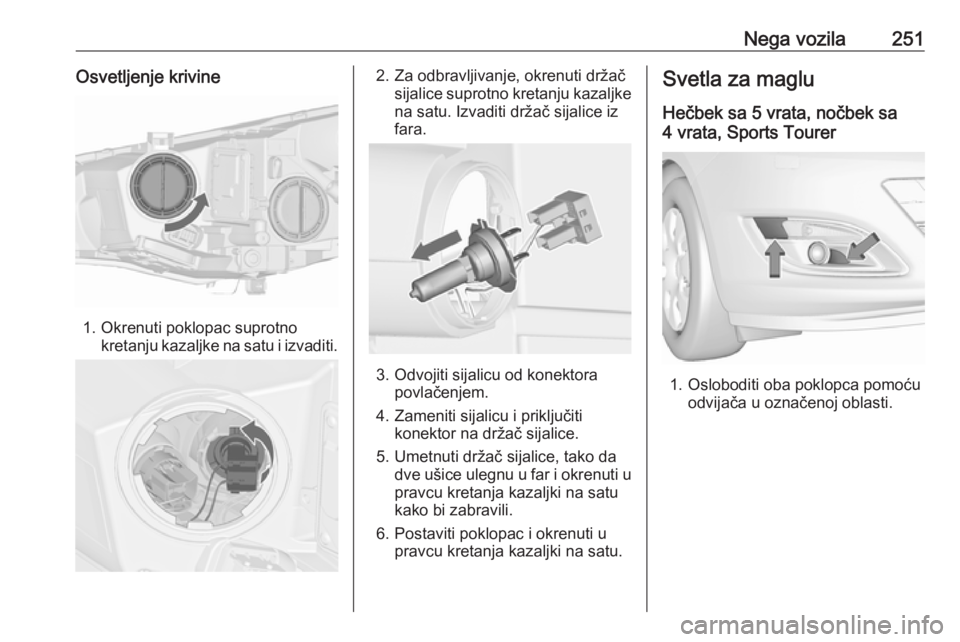

Nega vozila251Osvetljenje krivine
1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu od konektora povlačenjem.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Svetla za maglu
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.

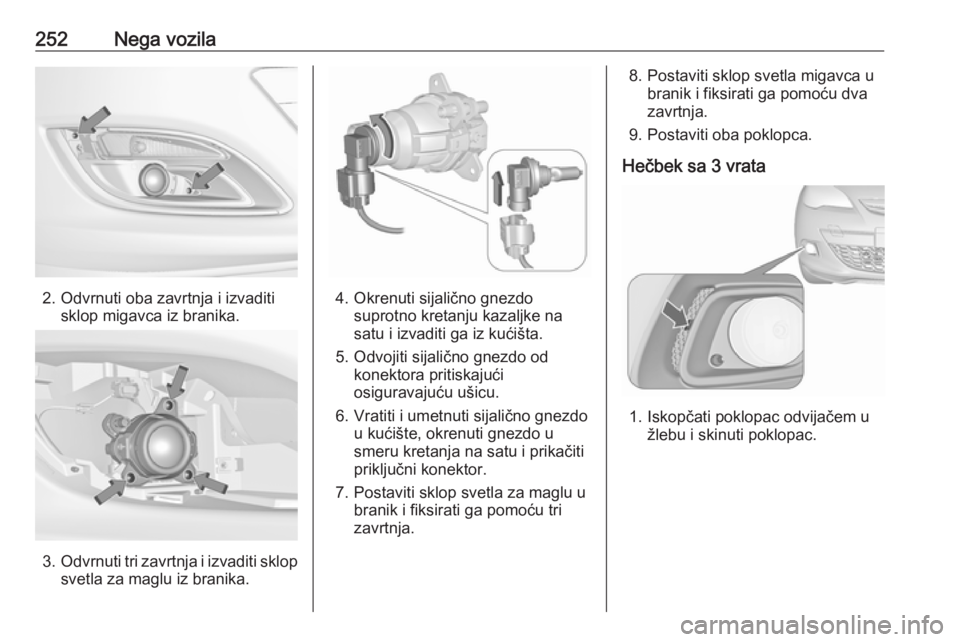

252Nega vozila
2. Odvrnuti oba zavrtnja i izvaditisklop migavca iz branika.
3.Odvrnuti tri zavrtnja i izvaditi sklop
svetla za maglu iz branika.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
5. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
6. Vratiti i umetnuti sijalično gnezdo u kućište, okrenuti gnezdo u
smeru kretanja na satu i prikačiti
priključni konektor.
7. Postaviti sklop svetla za maglu u branik i fiksirati ga pomoću tri
zavrtnja.
8. Postaviti sklop svetla migavca u branik i fiksirati ga pomoću dva
zavrtnja.
9. Postaviti oba poklopca.
Hečbek sa 3 vrata
1. Iskopčati poklopac odvijačem u žlebu i skinuti poklopac.

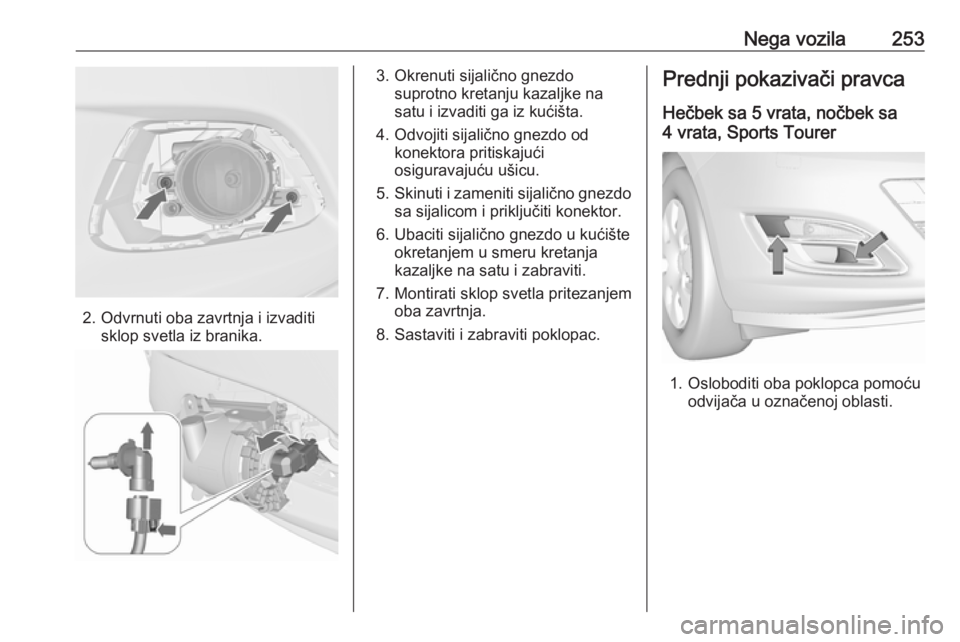

Nega vozila253
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.
3. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
4. Odvojiti sijalično gnezdo od konektora pritiskajućiosiguravajuću ušicu.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Montirati sklop svetla pritezanjem oba zavrtnja.
8. Sastaviti i zabraviti poklopac.Prednji pokazivači pravca
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer

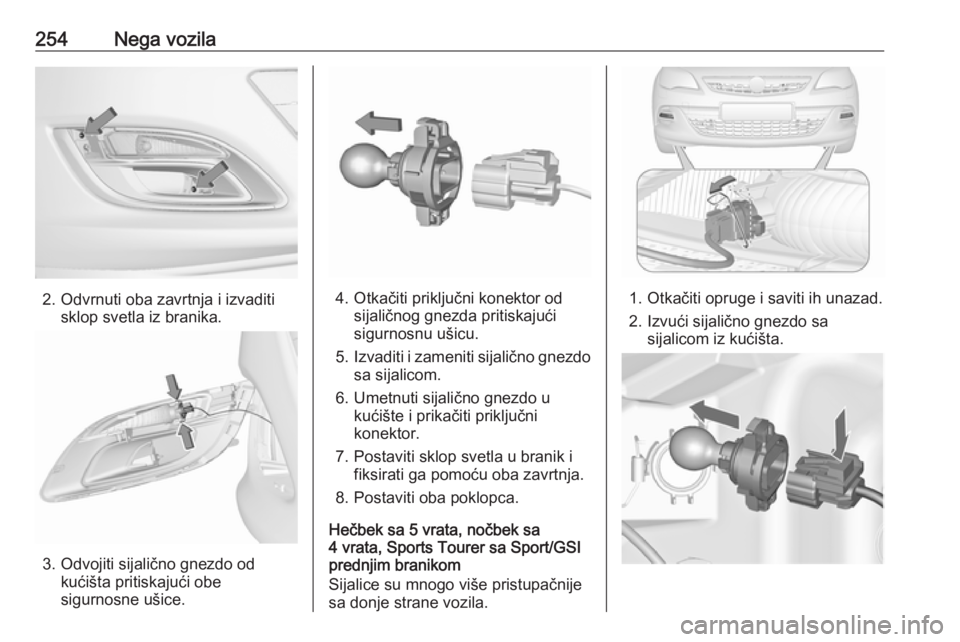

1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.

254Nega vozila
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.
3. Odvojiti sijalično gnezdo odkućišta pritiskajući obe
sigurnosne ušice.
4. Otkačiti priključni konektor od sijaličnog gnezda pritiskajući
sigurnosnu ušicu.
5. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
6. Umetnuti sijalično gnezdo u kućište i prikačiti priključni
konektor.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Postaviti oba poklopca.
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer sa Sport/GSI
prednjim branikom
Sijalice su mnogo više pristupačnije
sa donje strane vozila.1. Otkačiti opruge i saviti ih unazad.
2. Izvući sijalično gnezdo sa sijalicom iz kućišta.

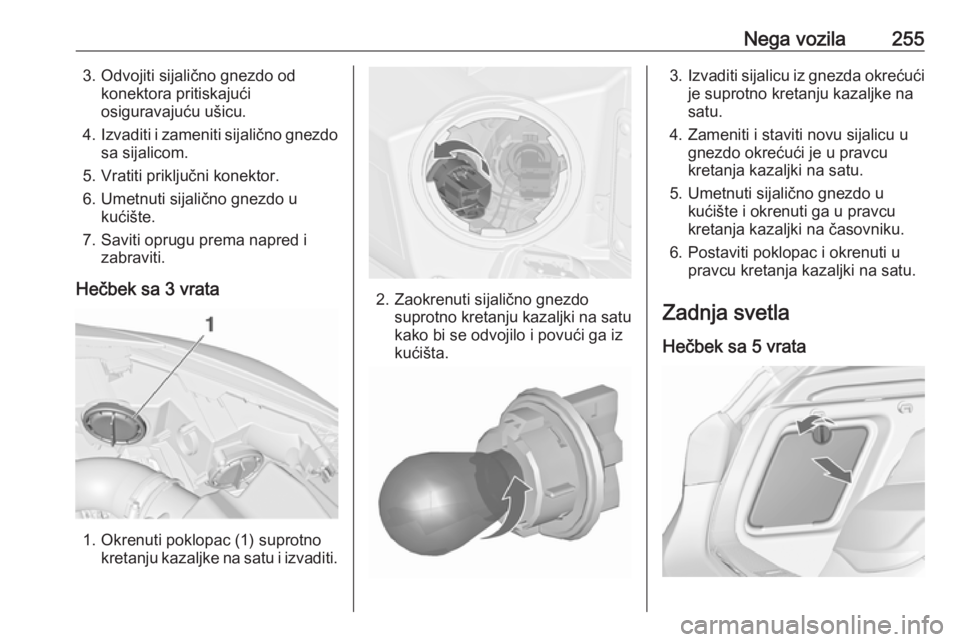

Nega vozila2553. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
4. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
5. Vratiti priključni konektor. 6. Umetnuti sijalično gnezdo u kućište.
7. Saviti oprugu prema napred i zabraviti.
Hečbek sa 3 vrata
1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditi.
2. Zaokrenuti sijalično gnezdosuprotno kretanju kazaljki na satukako bi se odvojilo i povući ga iz
kućišta.
3. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
4. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
5. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Zadnja svetla
Hečbek sa 5 vrata

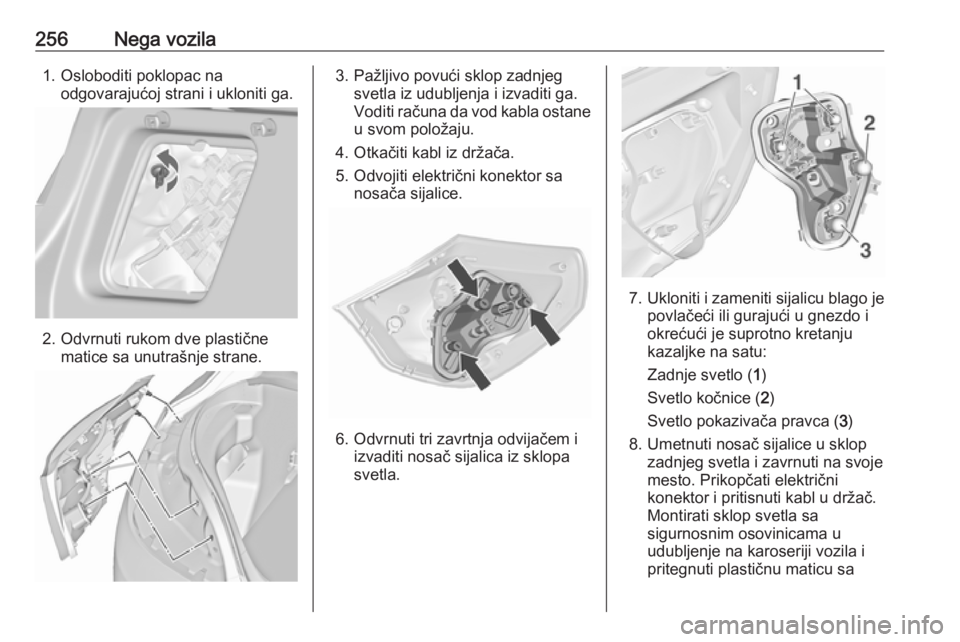

256Nega vozila1. Osloboditi poklopac naodgovarajućoj strani i ukloniti ga.
2. Odvrnuti rukom dve plastične matice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Otkačiti kabl iz držača.
5. Odvojiti električni konektor sa nosača sijalice.
6. Odvrnuti tri zavrtnja odvijačem i izvaditi nosač sijalica iz sklopa
svetla.
7. Ukloniti i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Svetlo kočnice ( 2)
Svetlo pokazivača pravca ( 3)
8. Umetnuti nosač sijalice u sklop zadnjeg svetla i zavrnuti na svoje
mesto. Prikopčati električni
konektor i pritisnuti kabl u držač.
Montirati sklop svetla sa
sigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti plastičnu maticu sa

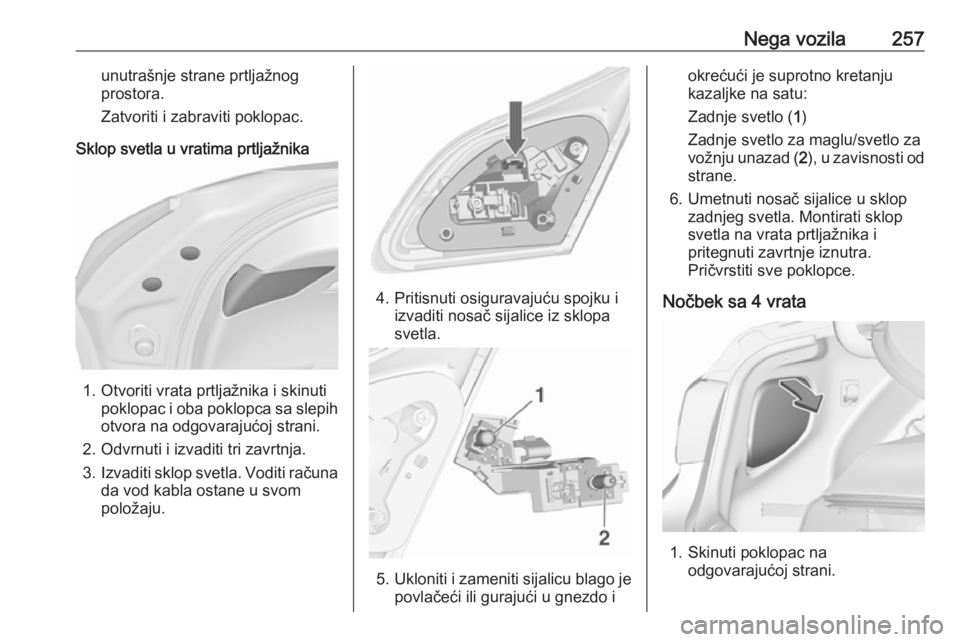

Nega vozila257unutrašnje strane prtljažnog
prostora.
Zatvoriti i zabraviti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopac i oba poklopca sa slepih
otvora na odgovarajućoj strani.
2. Odvrnuti i izvaditi tri zavrtnja.
3. Izvaditi sklop svetla. Voditi računa
da vod kabla ostane u svom
položaju.
4. Pritisnuti osiguravajuću spojku i izvaditi nosač sijalice iz sklopa
svetla.
5. Ukloniti i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
6. Umetnuti nosač sijalice u sklop zadnjeg svetla. Montirati sklop
svetla na vrata prtljažnika i
pritegnuti zavrtnje iznutra.
Pričvrstiti sve poklopce.
Nočbek sa 4 vrata
1. Skinuti poklopac na odgovarajućoj strani.

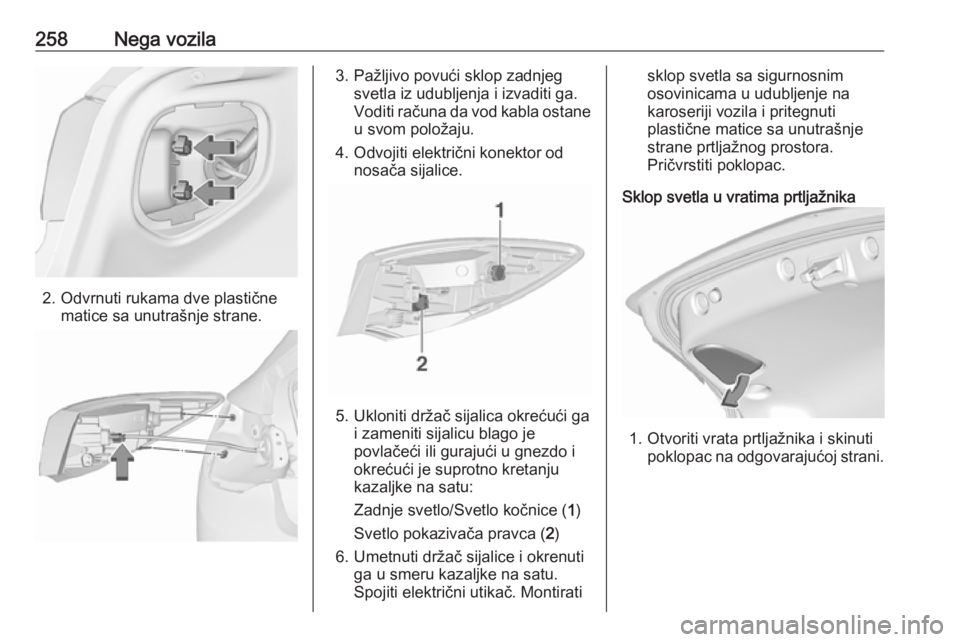

258Nega vozila
2. Odvrnuti rukama dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Odvojiti električni konektor od nosača sijalice.
5. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
6. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Spojiti električni utikač. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične matice sa unutrašnje
strane prtljažnog prostora.
Pričvrstiti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopac na odgovarajućoj strani.
