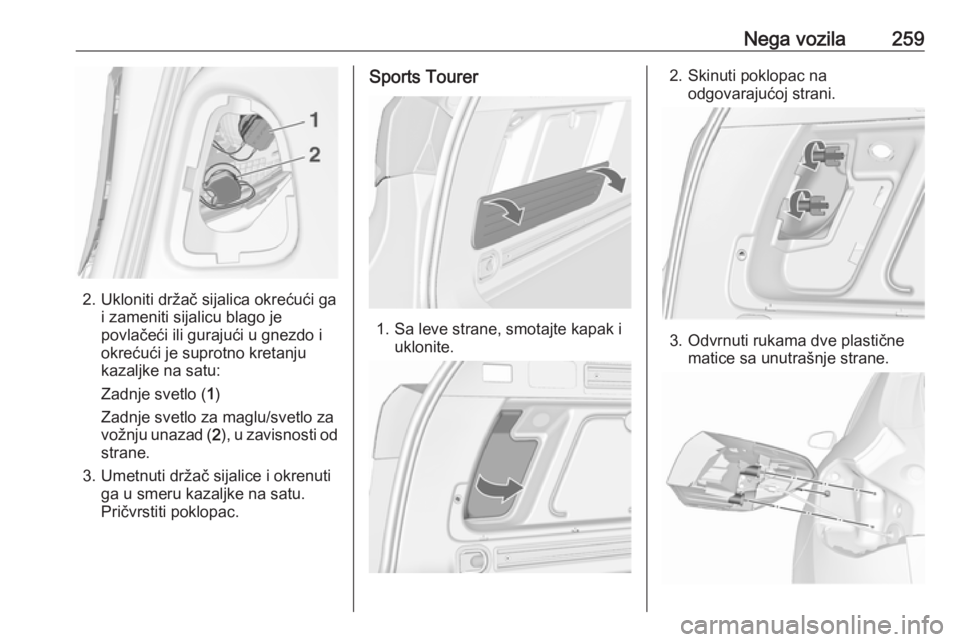

Nega vozila259
2. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za vožnju unazad ( 2), u zavisnosti od
strane.
3. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Pričvrstiti poklopac.
Sports Tourer
1. Sa leve strane, smotajte kapak i uklonite.
2. Skinuti poklopac na odgovarajućoj strani.
3. Odvrnuti rukama dve plastičnematice sa unutrašnje strane.

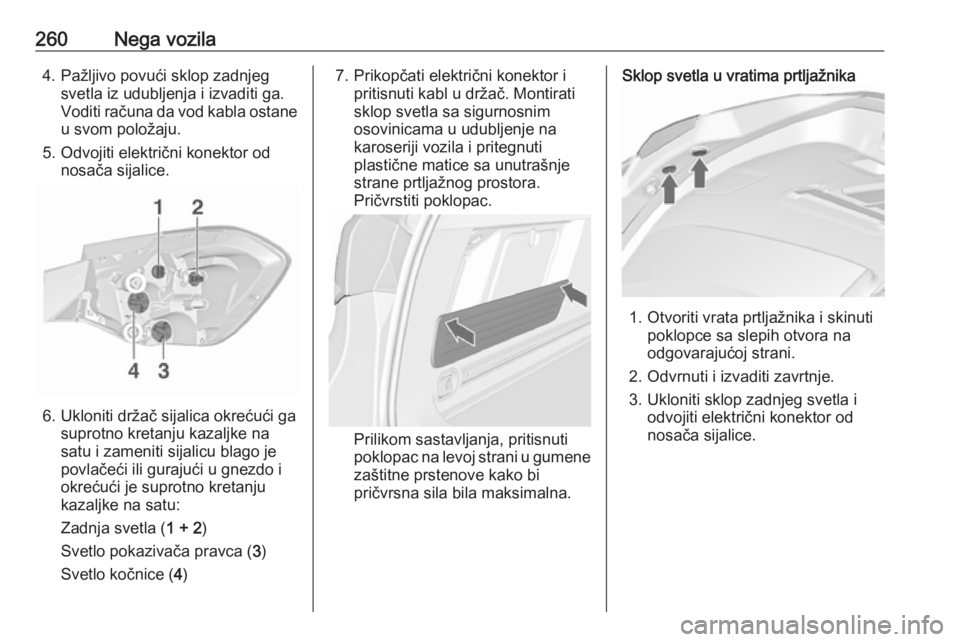

260Nega vozila4. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
5. Odvojiti električni konektor od nosača sijalice.
6. Ukloniti držač sijalica okrećući ga suprotno kretanju kazaljke na
satu i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnja svetla ( 1 + 2)
Svetlo pokazivača pravca ( 3)
Svetlo kočnice ( 4)
7. Prikopčati električni konektor i
pritisnuti kabl u držač. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične matice sa unutrašnje
strane prtljažnog prostora.
Pričvrstiti poklopac.
Prilikom sastavljanja, pritisnuti
poklopac na levoj strani u gumene
zaštitne prstenove kako bi
pričvrsna sila bila maksimalna.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopce sa slepih otvora na
odgovarajućoj strani.
2. Odvrnuti i izvaditi zavrtnje.
3. Ukloniti sklop zadnjeg svetla i odvojiti električni konektor od
nosača sijalice.

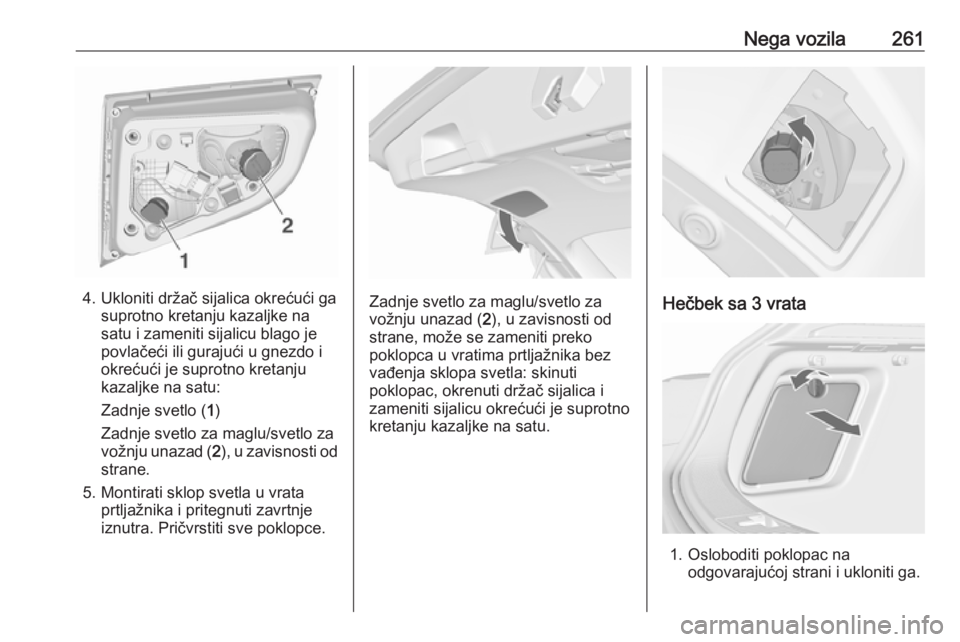

Nega vozila261
4. Ukloniti držač sijalica okrećući gasuprotno kretanju kazaljke na
satu i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
5. Montirati sklop svetla u vrata prtljažnika i pritegnuti zavrtnje
iznutra. Pričvrstiti sve poklopce.Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane, može se zameniti preko
poklopca u vratima prtljažnika bez
vađenja sklopa svetla: skinuti
poklopac, okrenuti držač sijalica i
zameniti sijalicu okrećući je suprotno
kretanju kazaljke na satu.Hečbek sa 3 vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.

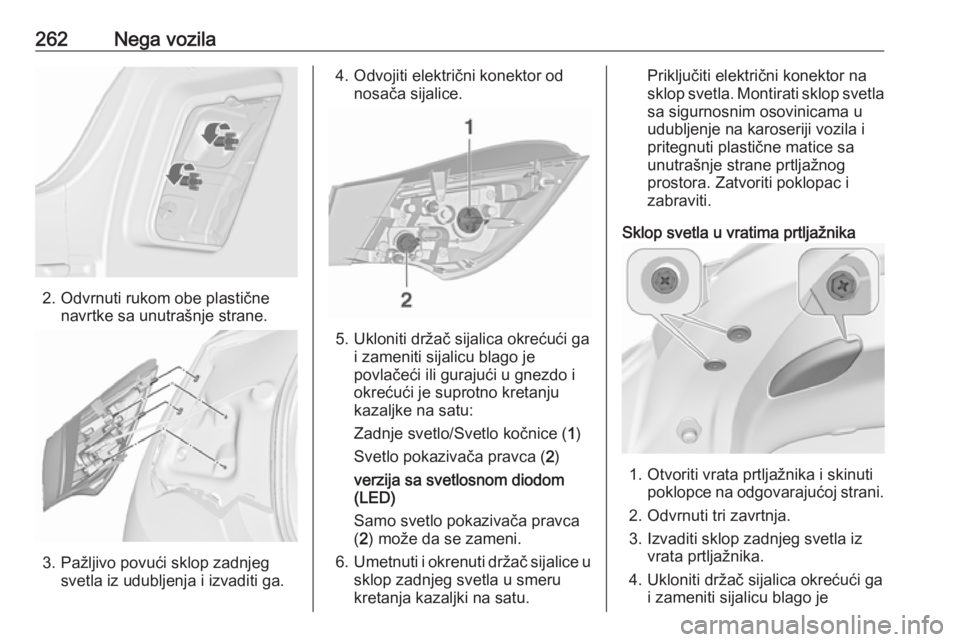

262Nega vozila
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Odvojiti električni konektor odnosača sijalice.
5. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
verzija sa svetlosnom diodom (LED)
Samo svetlo pokazivača pravca
( 2 ) može da se zameni.
6. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu.
Priključiti električni konektor na
sklop svetla. Montirati sklop svetla
sa sigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti plastične matice sa
unutrašnje strane prtljažnog
prostora. Zatvoriti poklopac i
zabraviti.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopce na odgovarajućoj strani.
2. Odvrnuti tri zavrtnja.
3. Izvaditi sklop zadnjeg svetla iz vrata prtljažnika.
4. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je

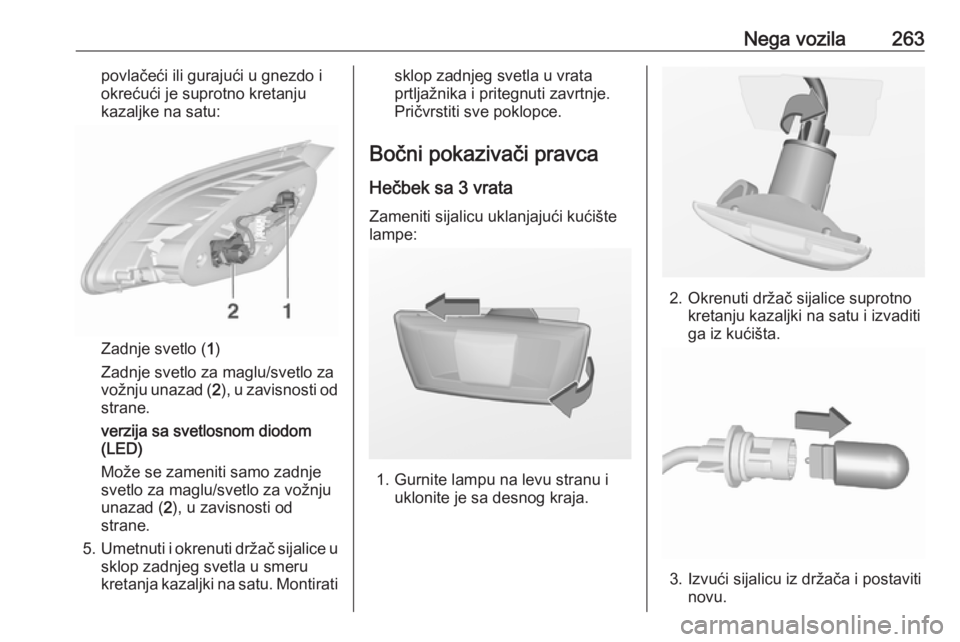

Nega vozila263povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
verzija sa svetlosnom diodom
(LED)
Može se zameniti samo zadnje
svetlo za maglu/svetlo za vožnju
unazad ( 2), u zavisnosti od
strane.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Montirati
sklop zadnjeg svetla u vrata
prtljažnika i pritegnuti zavrtnje.
Pričvrstiti sve poklopce.
Bočni pokazivači pravca Hečbek sa 3 vrata
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

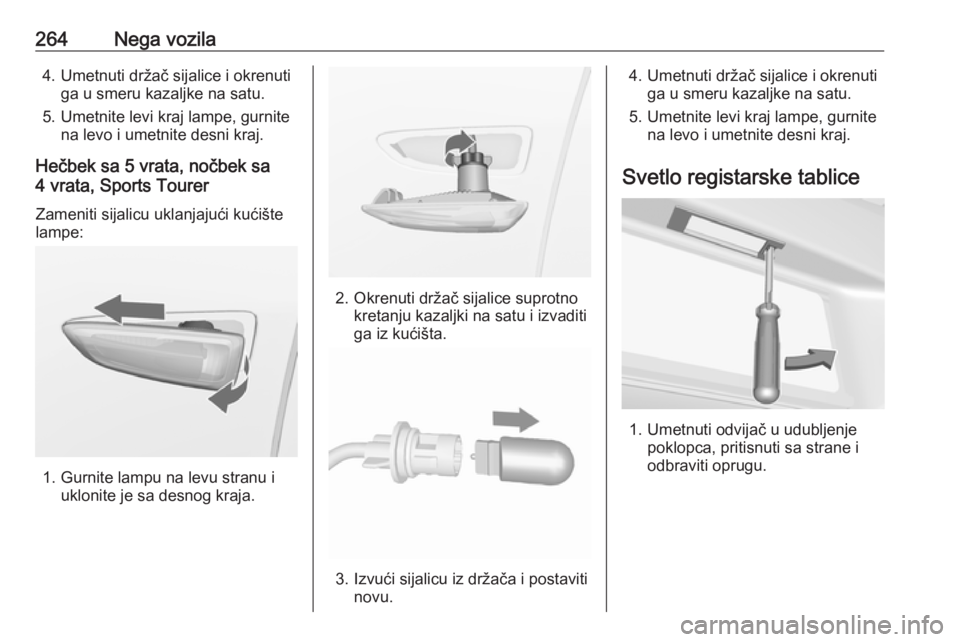

264Nega vozila4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.

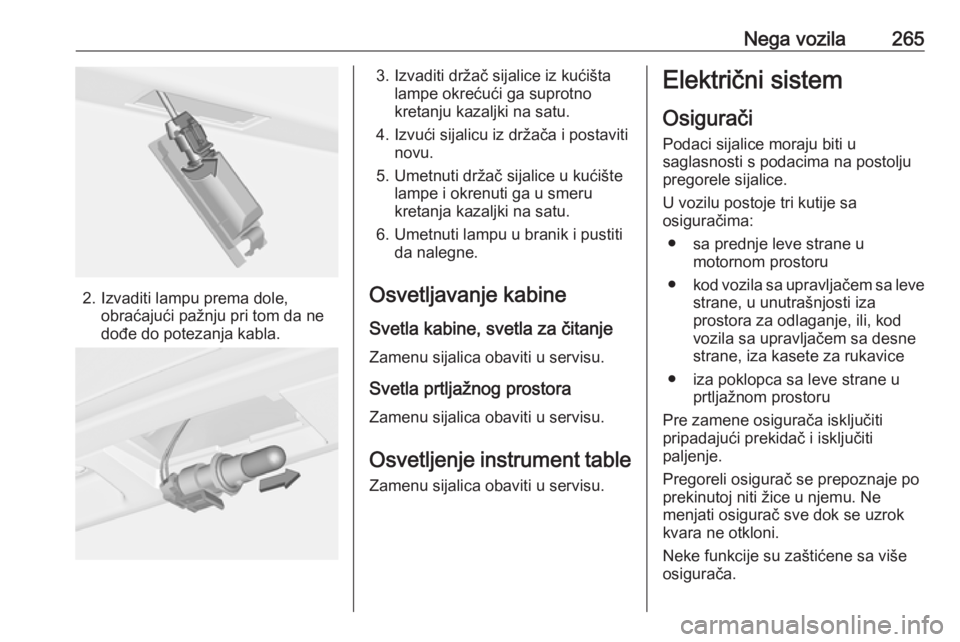

Nega vozila265
2. Izvaditi lampu prema dole,obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetla prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● kod vozila sa upravljačem sa leve
strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
● iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.

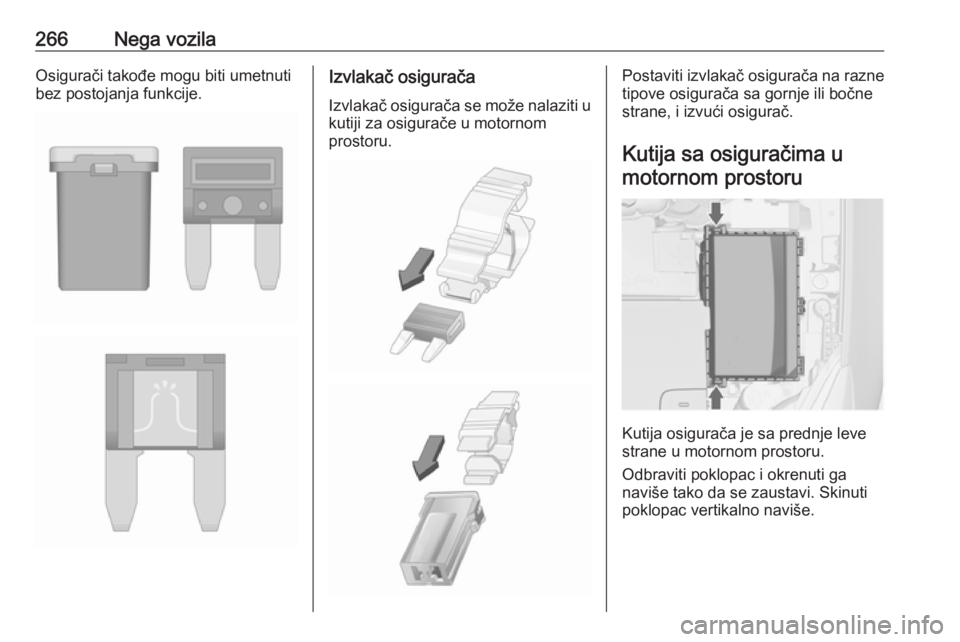

266Nega vozilaOsigurači takođe mogu biti umetnutibez postojanja funkcije.Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

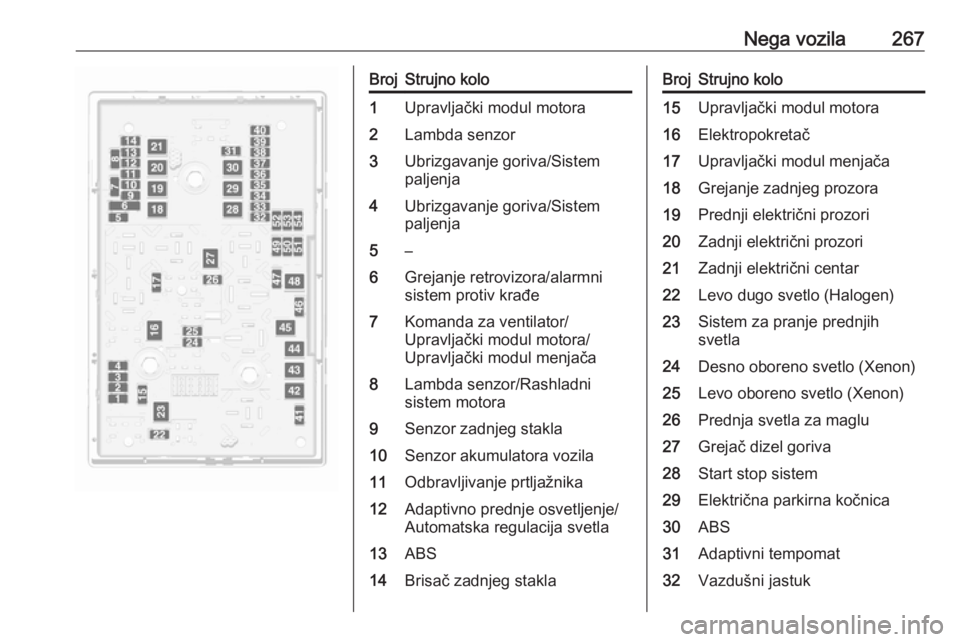

Nega vozila267BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/Sistem
paljenja4Ubrizgavanje goriva/Sistem
paljenja5–6Grejanje retrovizora/alarmni
sistem protiv krađe7Komanda za ventilator/
Upravljački modul motora/
Upravljački modul menjača8Lambda senzor/Rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora vozila11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje/
Automatska regulacija svetla13ABS14Brisač zadnjeg staklaBrojStrujno kolo15Upravljački modul motora16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih
svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Start stop sistem29Električna parkirna kočnica30ABS31Adaptivni tempomat32Vazdušni jastuk

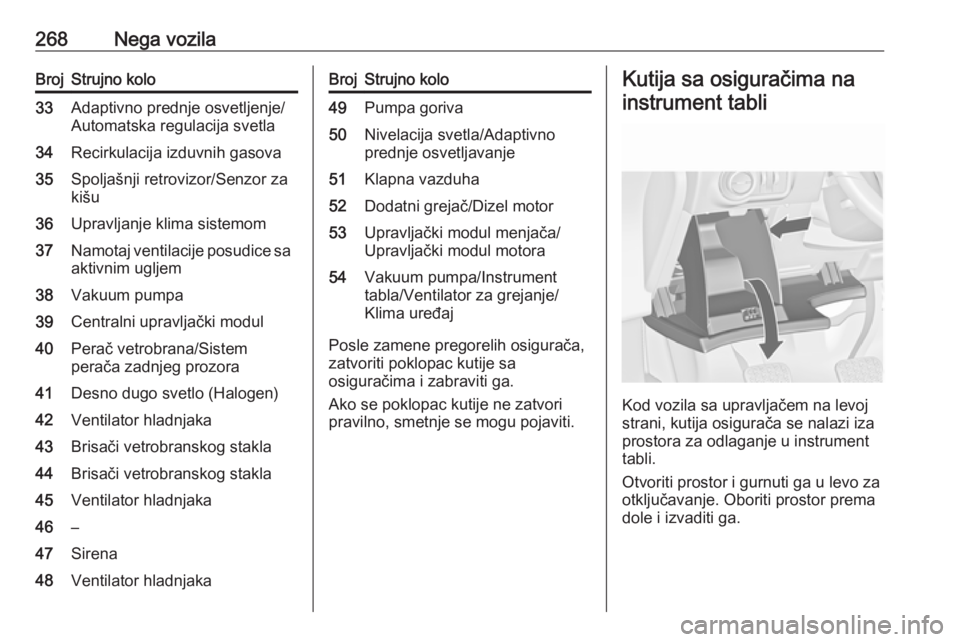

268Nega vozilaBrojStrujno kolo33Adaptivno prednje osvetljenje/
Automatska regulacija svetla34Recirkulacija izduvnih gasova35Spoljašnji retrovizor/Senzor za
kišu36Upravljanje klima sistemom37Namotaj ventilacije posudice sa aktivnim ugljem38Vakuum pumpa39Centralni upravljački modul40Perač vetrobrana/Sistem
perača zadnjeg prozora41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisači vetrobranskog stakla44Brisači vetrobranskog stakla45Ventilator hladnjaka46–47Sirena48Ventilator hladnjakaBrojStrujno kolo49Pumpa goriva50Nivelacija svetla/Adaptivno
prednje osvetljavanje51Klapna vazduha52Dodatni grejač/Dizel motor53Upravljački modul menjača/
Upravljački modul motora54Vakuum pumpa/Instrument
tabla/Ventilator za grejanje/
Klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
