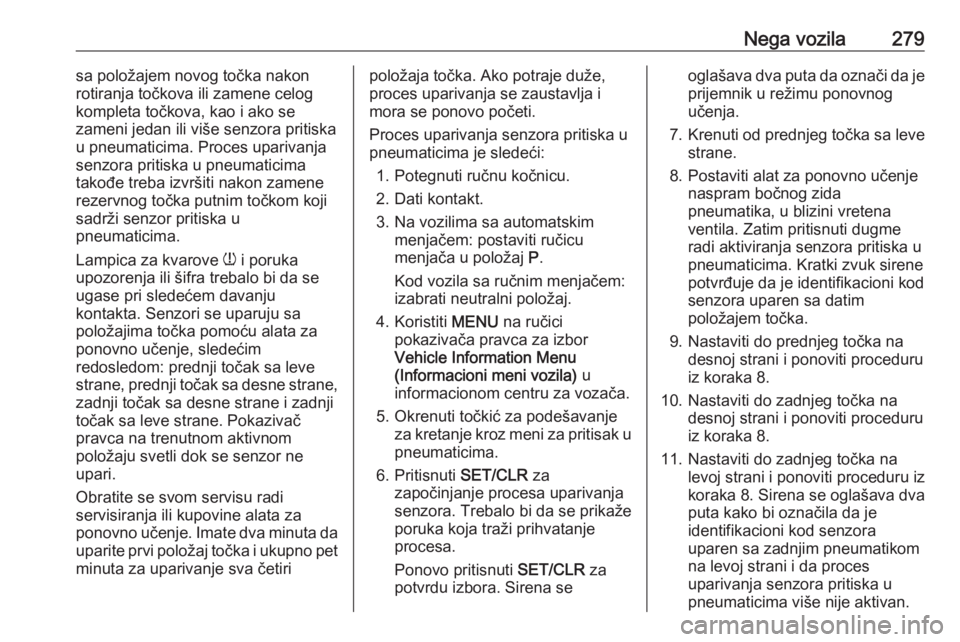

Nega vozila279sa položajem novog točka nakon
rotiranja točkova ili zamene celog
kompleta točkova, kao i ako se
zameni jedan ili više senzora pritiska
u pneumaticima. Proces uparivanja
senzora pritiska u pneumaticima
takođe treba izvršiti nakon zamene rezervnog točka putnim točkom koji
sadrži senzor pritiska u
pneumaticima.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se
ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima točka pomoću alata za
ponovno učenje, sledećim
redosledom: prednji točak sa leve
strane, prednji točak sa desne strane,
zadnji točak sa desne strane i zadnji
točak sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.
Obratite se svom servisu radi
servisiranja ili kupovine alata za
ponovno učenje. Imate dva minuta da
uparite prvi položaj točka i ukupno pet
minuta za uparivanje sva četiripoložaja točka. Ako potraje duže,
proces uparivanja se zaustavlja i
mora se ponovo početi.
Proces uparivanja senzora pritiska u
pneumaticima je sledeći:
1. Potegnuti ručnu kočnicu.2. Dati kontakt.
3. Na vozilima sa automatskim menjačem: postaviti ručicu
menjača u položaj P.
Kod vozila sa ručnim menjačem:
izabrati neutralni položaj.
4. Koristiti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) u
informacionom centru za vozača.
5. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
6. Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.
Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena seoglašava dva puta da označi da je prijemnik u režimu ponovnog
učenja.
7. Krenuti od prednjeg točka sa leve
strane.
8. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme
radi aktiviranja senzora pritiska u
pneumaticima. Kratki zvuk sirene
potvrđuje da je identifikacioni kod
senzora uparen sa datim
položajem točka.
9. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 8.
10. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 8.
11. Nastaviti do zadnjeg točka na levoj strani i ponoviti proceduru iz
koraka 8. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim pneumatikom
na levoj strani i da proces
uparivanja senzora pritiska u
pneumaticima više nije aktivan.

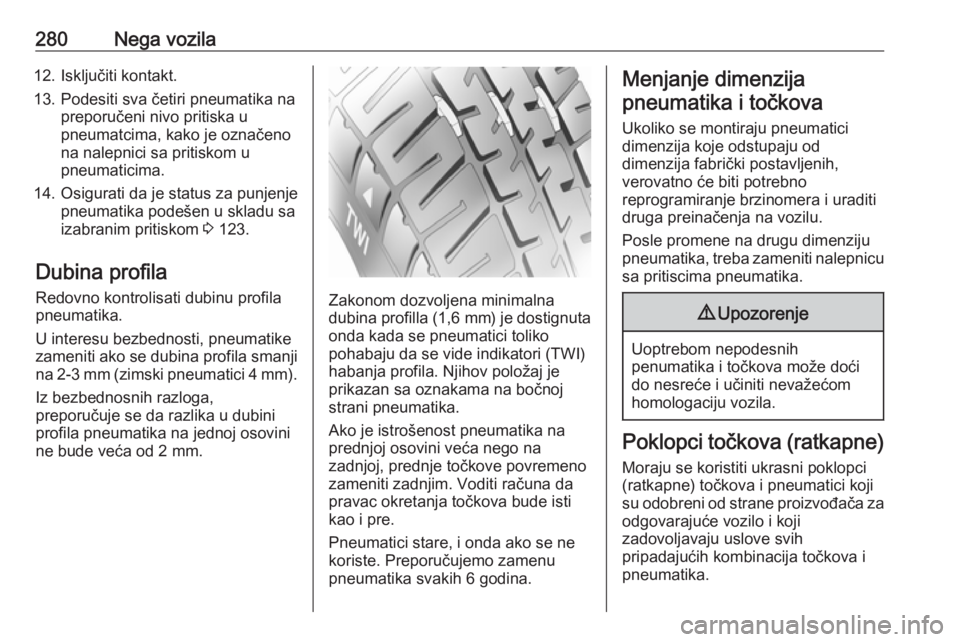

280Nega vozila12. Isključiti kontakt.
13. Podesiti sva četiri pneumatika na preporučeni nivo pritiska u
pneumatcima, kako je označeno
na nalepnici sa pritiskom u
pneumaticima.
14. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 123.
Dubina profila
Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj je
prikazan sa oznakama na bočnoj
strani pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove povremeno
zameniti zadnjim. Voditi računa da
pravac okretanja točkova bude isti
kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje dimenzija
pneumatika i točkova
Ukoliko se montiraju pneumatici
dimenzija koje odstupaju od
dimenzija fabrički postavljenih,
verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.

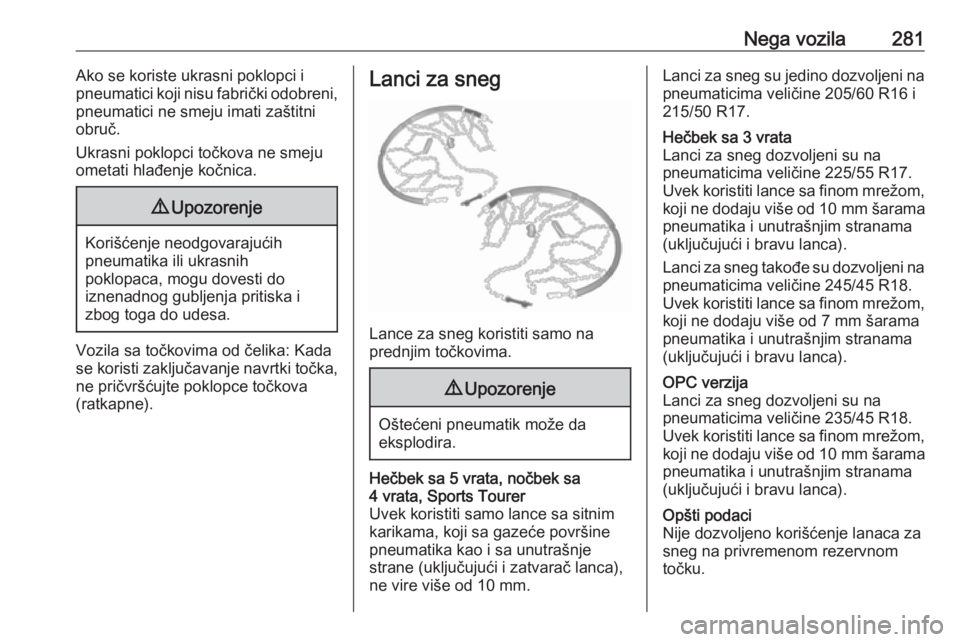

Nega vozila281Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni,
pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koristi zaključavanje navrtki točka, ne pričvršćujte poklopce točkova
(ratkapne).
Lanci za sneg
Lance za sneg koristiti samo na
prednjim točkovima.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca), ne vire više od 10 mm.Lanci za sneg su jedino dozvoljeni na pneumaticima veličine 205/60 R16 i215/50 R17.Hečbek sa 3 vrata
Lanci za sneg dozvoljeni su na
pneumaticima veličine 225/55 R17.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 10 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).
Lanci za sneg takođe su dozvoljeni na pneumaticima veličine 245/45 R18.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 7 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).OPC verzija
Lanci za sneg dozvoljeni su na
pneumaticima veličine 235/45 R18.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 10 mm šarama
pneumatika i unutrašnjim stranama (uključujući i bravu lanca).Opšti podaci
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.

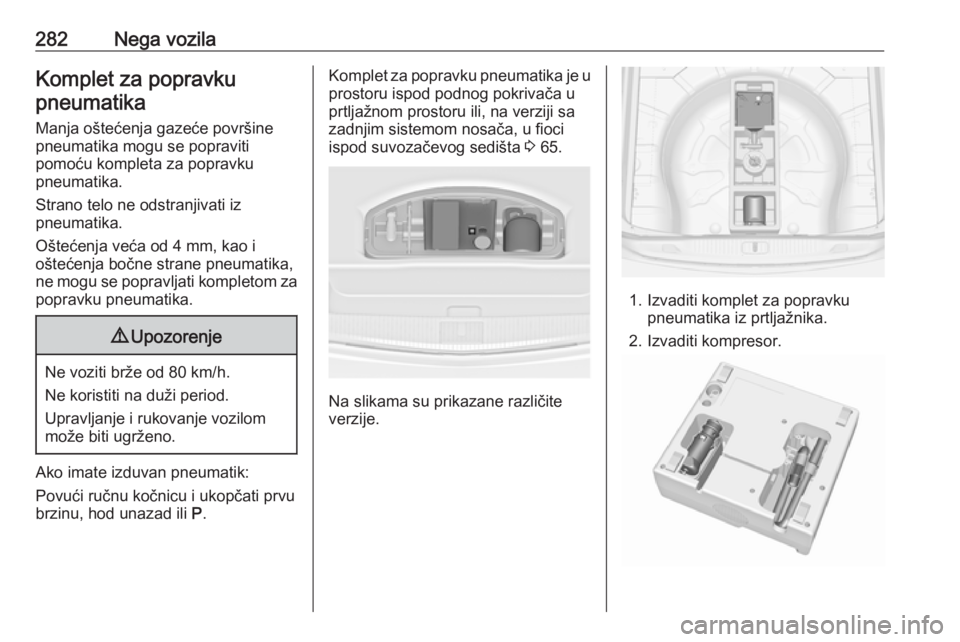

282Nega vozilaKomplet za popravkupneumatika
Manja oštećenja gazeće površine
pneumatika mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika,
ne mogu se popravljati kompletom za
popravku pneumatika.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika je u
prostoru ispod podnog pokrivača u
prtljažnom prostoru ili, na verziji sa zadnjim sistemom nosača, u fioci
ispod suvozačevog sedišta 3 65.
Na slikama su prikazane različite
verzije.
1. Izvaditi komplet za popravku pneumatika iz prtljažnika.
2. Izvaditi kompresor.

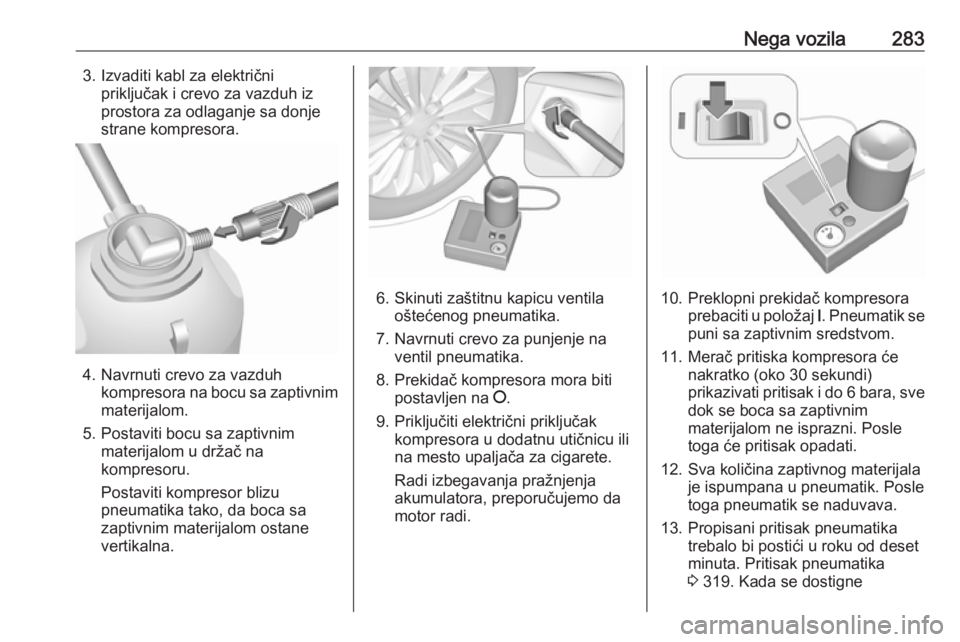

Nega vozila2833. Izvaditi kabl za električnipriključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merač pritiska kompresora će nakratko (oko 30 sekundi)
prikazivati pritisak i do 6 bara, sve
dok se boca sa zaptivnim
materijalom ne isprazni. Posle
toga će pritisak opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od deset
minuta. Pritisak pneumatika
3 319. Kada se dostigne

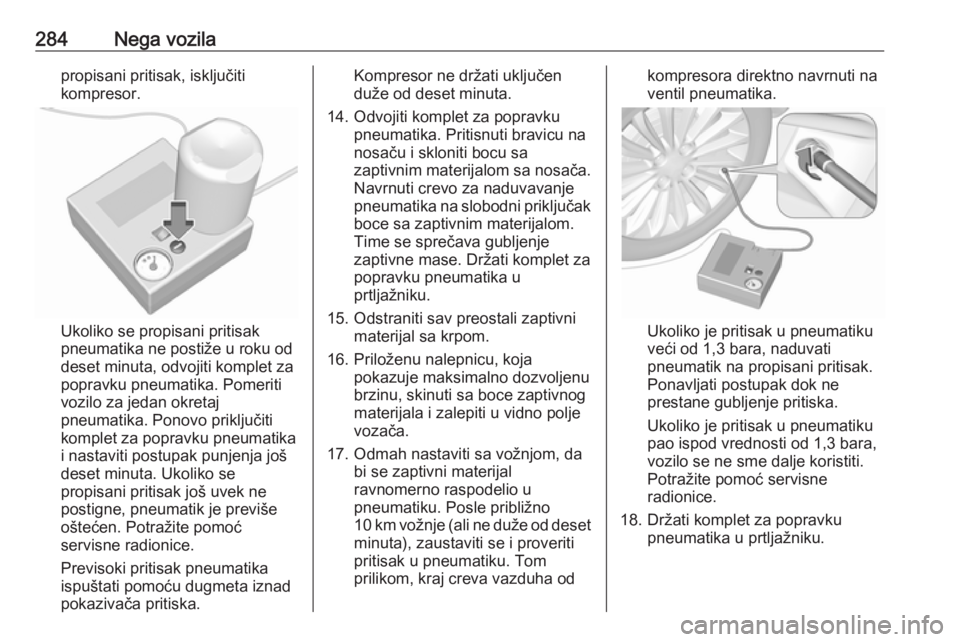

284Nega vozilapropisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
deset minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
deset minuta. Ukoliko se
propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od deset minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu nanosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak
boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.
16. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenubrzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.
17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne duže od deset minuta), zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha odkompresora direktno navrnuti na
ventil pneumatika.
Ukoliko je pritisak u pneumatiku
veći od 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,
vozilo se ne sme dalje koristiti.
Potražite pomoć servisne
radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.

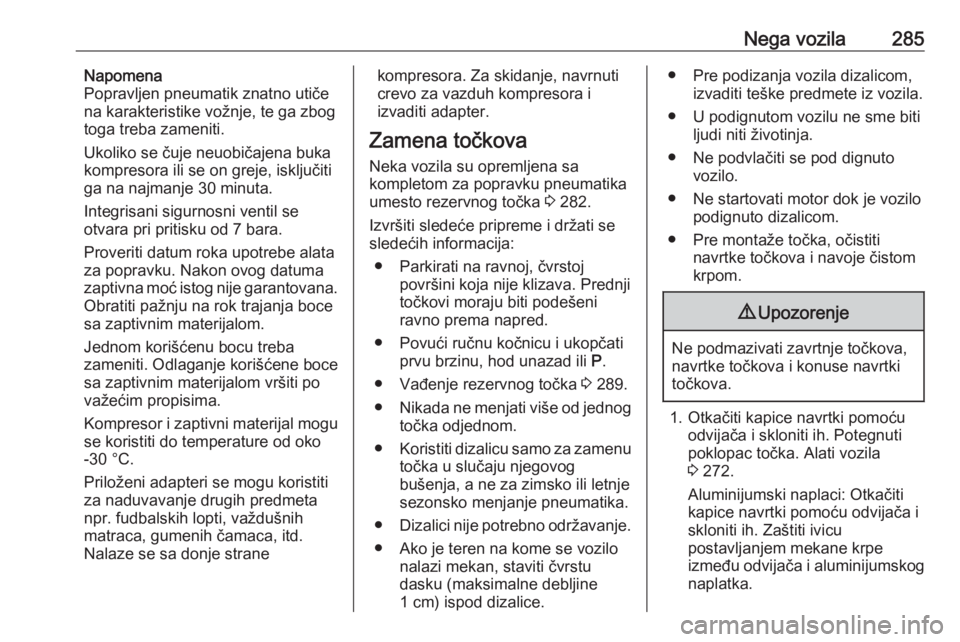

Nega vozila285Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na rok trajanja boce
sa zaptivnim materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Priloženi adapteri se mogu koristiti
za naduvavanje drugih predmeta
npr. fudbalskih lopti, važdušnih
matraca, gumenih čamaca, itd.
Nalaze se sa donje stranekompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 282.
Izvršiti sledeće pripreme i držati se sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
● Vađenje rezervnog točka 3 289.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu
dasku (maksimalne debljine
1 cm) ispod dizalice.● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre montaže točka, očistiti navrtke točkova i navoje čistom
krpom.9 Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkačiti kapice navrtki pomoću odvijača i skloniti ih. Potegnuti
poklopac točka. Alati vozila
3 272.
Aluminijumski naplaci: Otkačiti
kapice navrtki pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog naplatka.

286Nega vozila

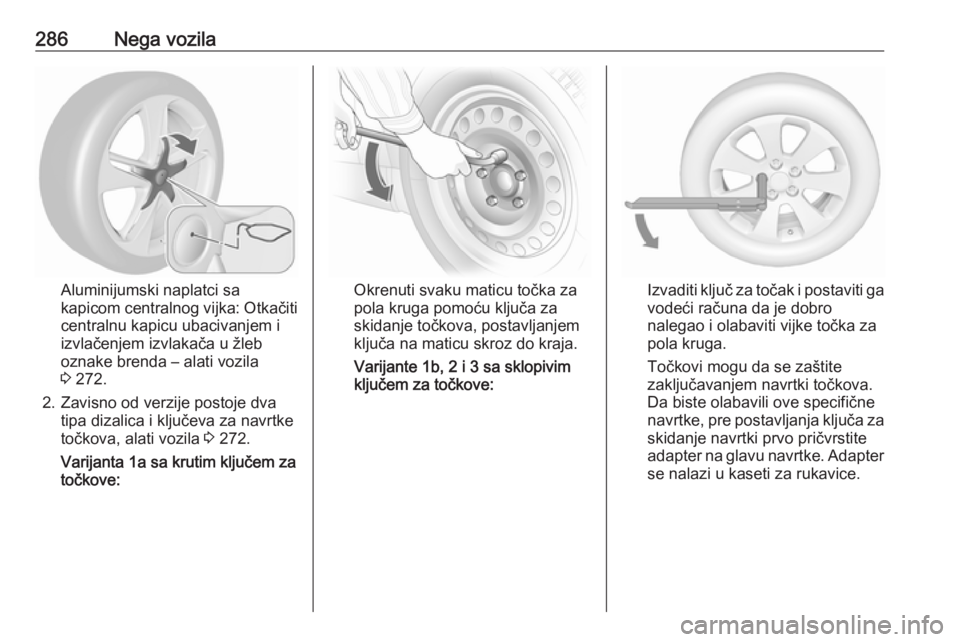

Aluminijumski naplatci sa
kapicom centralnog vijka: Otkačiti
centralnu kapicu ubacivanjem i
izvlačenjem izvlakača u žleb
oznake brenda – alati vozila
3 272.
2. Zavisno od verzije postoje dva tipa dizalica i ključeva za navrtke
točkova, alati vozila 3 272.
Varijanta 1a sa krutim ključem za
točkove:Okrenuti svaku maticu točka za
pola kruga pomoću ključa za
skidanje točkova, postavljanjem
ključa na maticu skroz do kraja.
Varijante 1b, 2 i 3 sa sklopivim
ključem za točkove:Izvaditi ključ za točak i postaviti ga vodeći računa da je dobro
nalegao i olabaviti vijke točka za
pola kruga.
Točkovi mogu da se zaštite
zaključavanjem navrtki točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter
se nalazi u kaseti za rukavice.

Nega vozila287

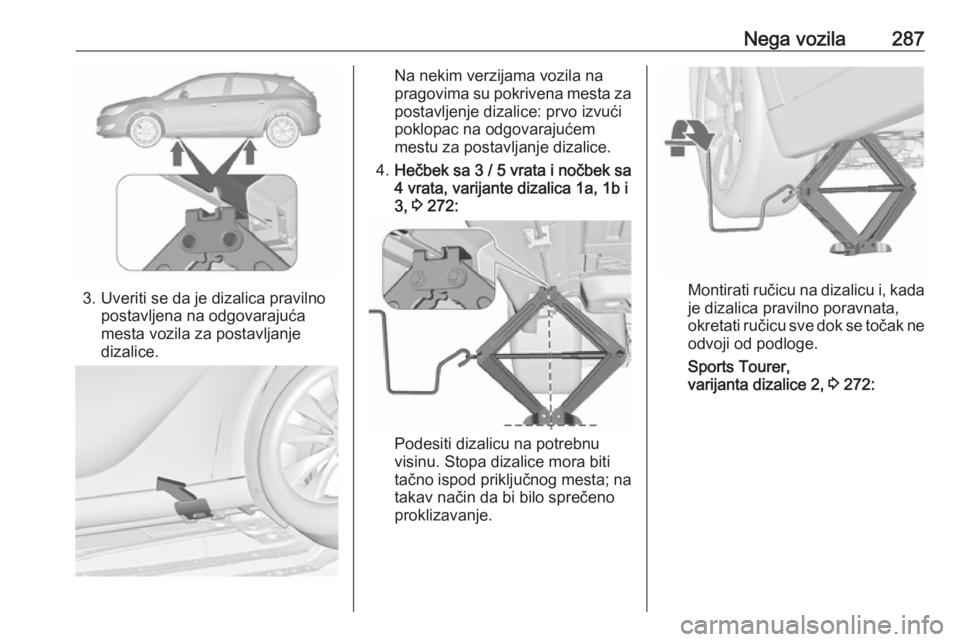

3. Uveriti se da je dizalica pravilnopostavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
Na nekim verzijama vozila na
pragovima su pokrivena mesta za
postavljenje dizalice: prvo izvući
poklopac na odgovarajućem mestu za postavljanje dizalice.
4. Hečbek sa 3 / 5 vrata i nočbek sa
4 vrata, varijante dizalica 1a, 1b i
3, 3 272:
Podesiti dizalicu na potrebnu
visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Montirati ručicu na dizalicu i, kada je dizalica pravilno poravnata,
okretati ručicu sve dok se točak ne odvoji od podloge.
Sports Tourer,
varijanta dizalice 2, 3 272:

288Nega vozila
Podesiti dizalicu na potrebnu
visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti navrtke točka.
6. Zameniti točak. Rezervni točak 3 289.
7. Zavrnuti navrtke točka. 8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku navrtku po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice navrtki točka.
Postaviti centralnu kapicu na
aluminijumske naplatke.
11. Postaviti poklopac na mesto za postavljanje dizalice na vozilima
sa limom na pragu.12. Staviti zamenjeni točak 3 289,
alate vozila 3 272 i adapter za
zaključavanje navrtki točka 3 64.
13. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.
Tačke za podizanje pomoću
platforme za podizanje
Zadnji krak platforme za dizanje
centrirati ispod žleba praga vozila.
