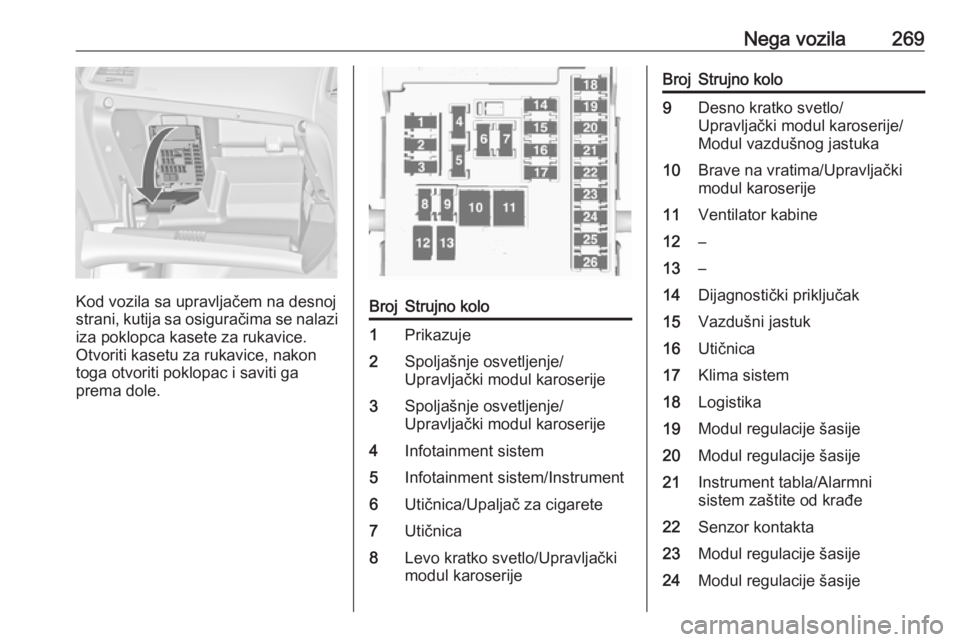

Nega vozila269
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.
BrojStrujno kolo1Prikazuje2Spoljašnje osvetljenje/
Upravljački modul karoserije3Spoljašnje osvetljenje/
Upravljački modul karoserije4Infotainment sistem5Infotainment sistem/Instrument6Utičnica/Upaljač za cigarete7Utičnica8Levo kratko svetlo/Upravljački
modul karoserijeBrojStrujno kolo9Desno kratko svetlo/
Upravljački modul karoserije/
Modul vazdušnog jastuka10Brave na vratima/Upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima sistem18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla/Alarmni
sistem zaštite od krađe22Senzor kontakta23Modul regulacije šasije24Modul regulacije šasije

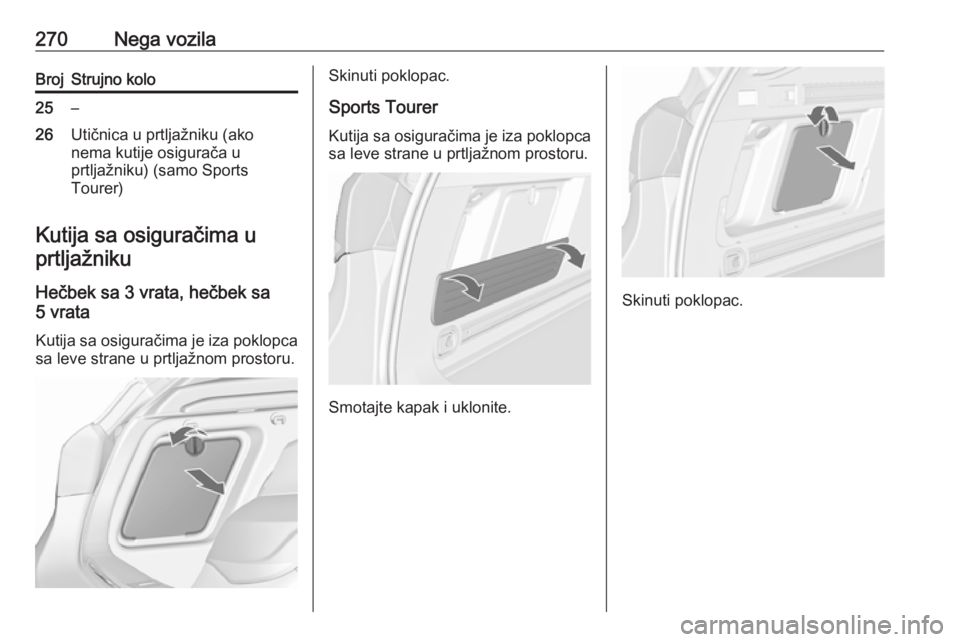

270Nega vozilaBrojStrujno kolo25–26Utičnica u prtljažniku (ako
nema kutije osigurača u
prtljažniku) (samo Sports
Tourer)
Kutija sa osiguračima u
prtljažniku
Hečbek sa 3 vrata, hečbek sa
5 vrata
Kutija sa osiguračima je iza poklopca sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Sports Tourer Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Smotajte kapak i uklonite.
Skinuti poklopac.

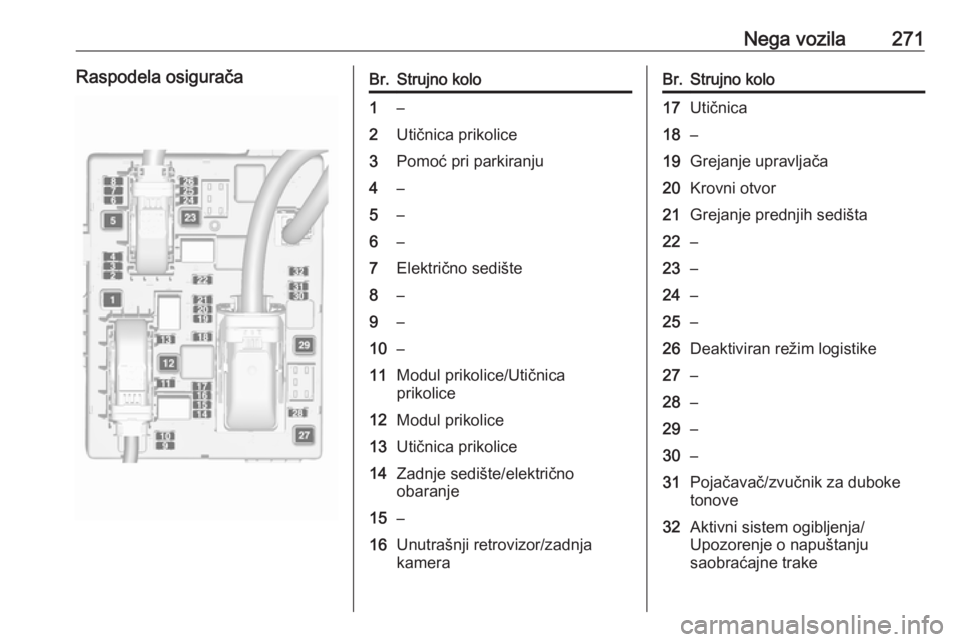

Nega vozila271Raspodela osiguračaBr.Strujno kolo1–2Utičnica prikolice3Pomoć pri parkiranju4–5–6–7Električno sedište8–9–10–11Modul prikolice/Utičnica
prikolice12Modul prikolice13Utičnica prikolice14Zadnje sedište/električno
obaranje15–16Unutrašnji retrovizor/zadnja
kameraBr.Strujno kolo17Utičnica18–19Grejanje upravljača20Krovni otvor21Grejanje prednjih sedišta22–23–24–25–26Deaktiviran režim logistike27–28–29–30–31Pojačavač/zvučnik za duboke
tonove32Aktivni sistem ogibljenja/
Upozorenje o napuštanju
saobraćajne trake

272Nega vozila
Prilikom sastavljanja, pritisnuti
poklopac u gumene zaštitne
prstenove kako bi pričvrsna sila bila
maksimalna.
Alati vozila
Alati
Vozila sa kompletom za popravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.Hečbek sa 3 i 5 vrataSports Tourer i nočbek sa 4 vrata
Na verziji sa zadnjim sistemom
nosača 3 67, komplet za popravku
pneumatika, odvijač i priključak za vuču nalaze se u fioci ispod
suvozačevog sedišta 3 65.

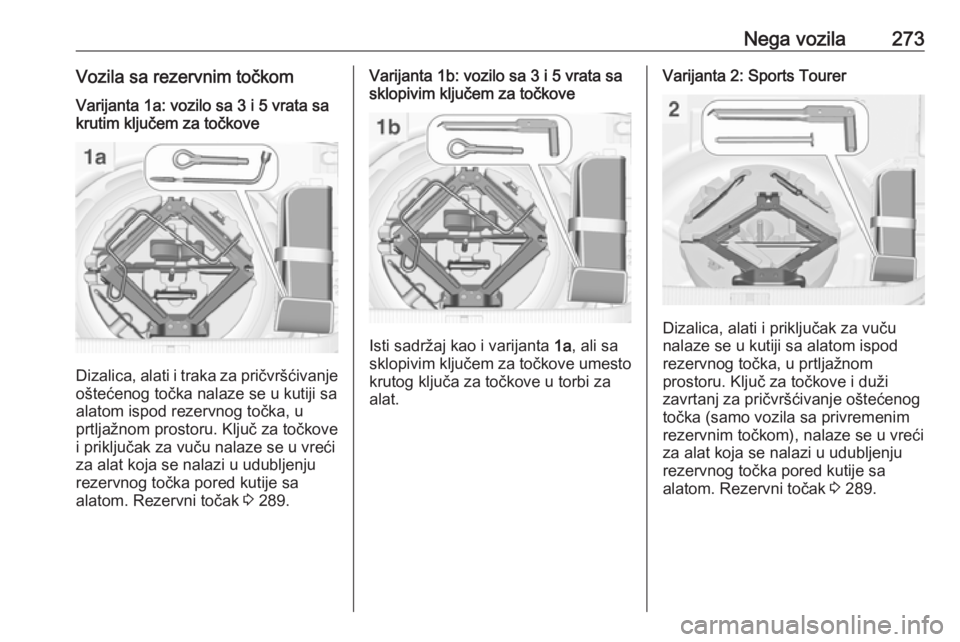

Nega vozila273Vozila sa rezervnim točkomVarijanta 1a: vozilo sa 3 i 5 vrata sa
krutim ključem za točkove
Dizalica, alati i traka za pričvršćivanje
oštećenog točka nalaze se u kutiji sa
alatom ispod rezervnog točka, u
prtljažnom prostoru. Ključ za točkove
i priključak za vuču nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 289.
Varijanta 1b: vozilo sa 3 i 5 vrata sa
sklopivim ključem za točkove
Isti sadržaj kao i varijanta 1a, ali sa
sklopivim ključem za točkove umesto krutog ključa za točkove u torbi za
alat.
Varijanta 2: Sports Tourer
Dizalica, alati i priključak za vuču
nalaze se u kutiji sa alatom ispod rezervnog točka, u prtljažnom
prostoru. Ključ za točkove i duži
zavrtanj za pričvršćivanje oštećenog
točka (samo vozila sa privremenim
rezervnim točkom), nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 289.

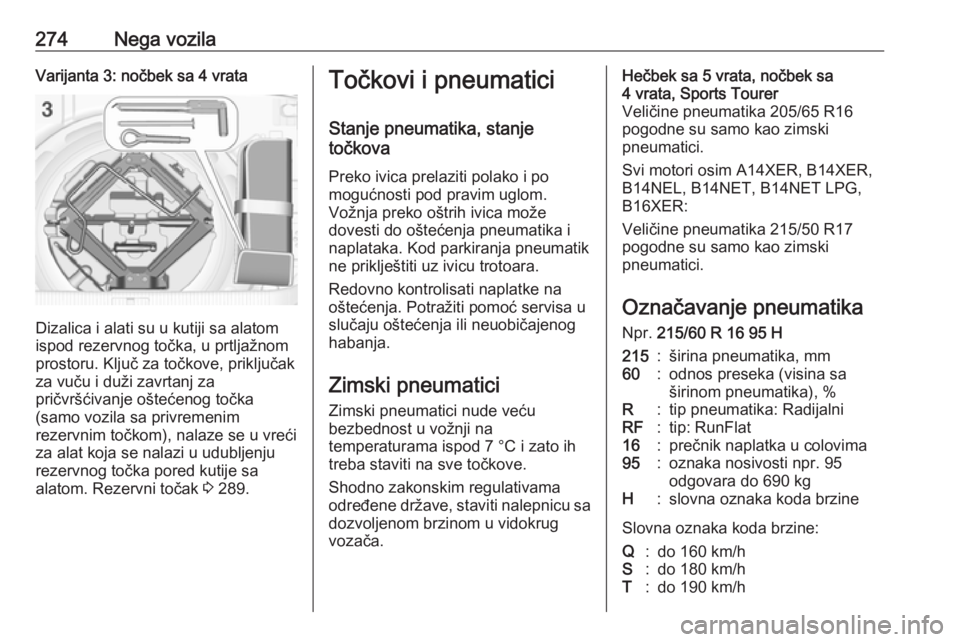

274Nega vozilaVarijanta 3: nočbek sa 4 vrata
Dizalica i alati su u kutiji sa alatom
ispod rezervnog točka, u prtljažnom
prostoru. Ključ za točkove, priključak
za vuču i duži zavrtanj za
pričvršćivanje oštećenog točka
(samo vozila sa privremenim
rezervnim točkom), nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 289.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost u vožnji na
temperaturama ispod 7 °C i zato ih
treba staviti na sve točkove.
Shodno zakonskim regulativama određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
Veličine pneumatika 205/65 R16
pogodne su samo kao zimski
pneumatici.
Svi motori osim A14XER, B14XER,
B14NEL, B14NET, B14NET LPG,
B16XER:
Veličine pneumatika 215/50 R17
pogodne su samo kao zimski
pneumatici.
Označavanje pneumatika Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/h

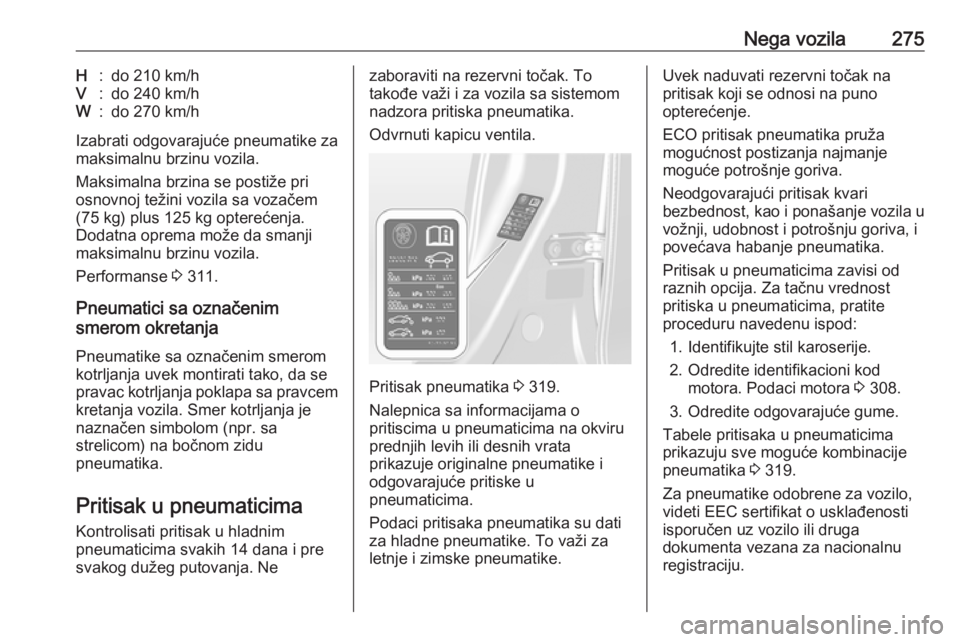

Nega vozila275H:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 311.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 319.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru prednjih levih ili desnih vrata
prikazuje originalne pneumatike i
odgovarajuće pritiske u
pneumaticima.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Identifikujte stil karoserije.
2. Odredite identifikacioni kod motora. Podaci motora 3 308.
3. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 319.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.

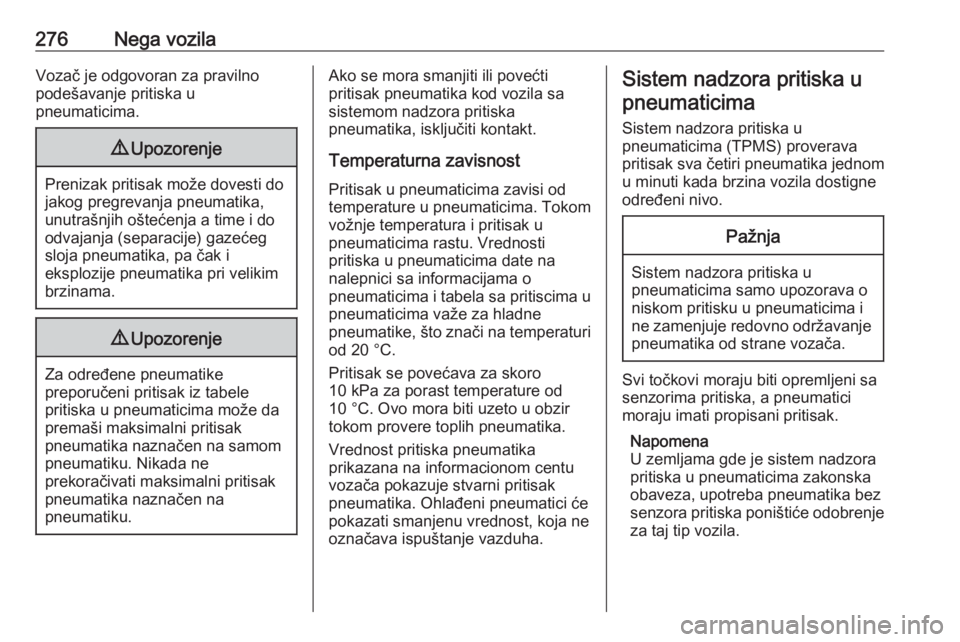

276Nega vozilaVozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim
brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne
označava ispuštanje vazduha.Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska u
pneumaticima (TPMS) proverava
pritisak sva četiri pneumatika jednom
u minuti kada brzina vozila dostigne
određeni nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.

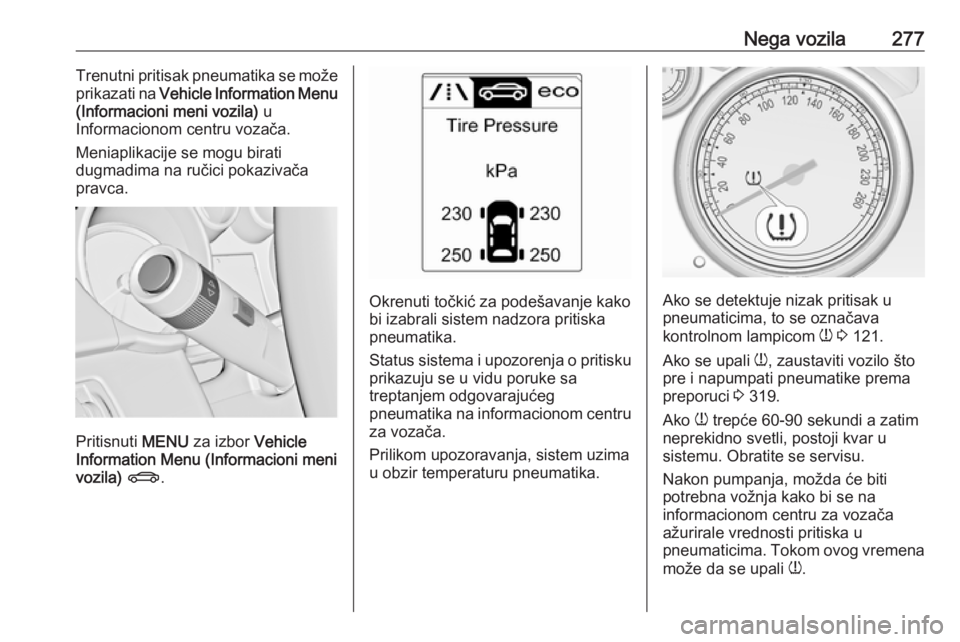

Nega vozila277Trenutni pritisak pneumatika se može
prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru vozača.
Meniaplikacije se mogu birati
dugmadima na ručici pokazivača
pravca.
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 121.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema preporuci 3 319.
Ako w trepće 60-90 sekundi a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.

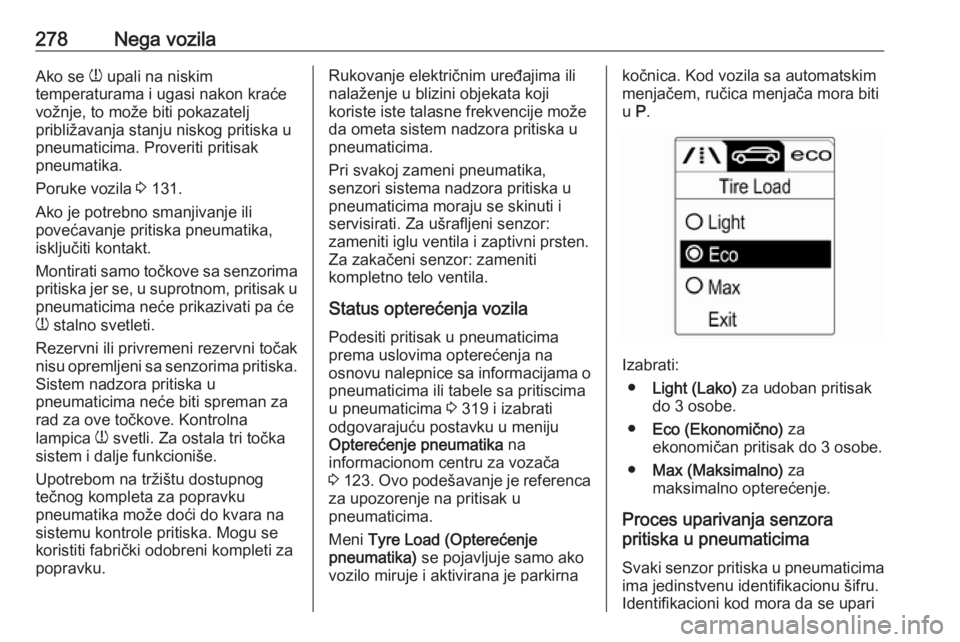

278Nega vozilaAko se w upali na niskim
temperaturama i ugasi nakon kraće
vožnje, to može biti pokazatelj
približavanja stanju niskog pritiska u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 131.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska.
Sistem nadzora pritiska u
pneumaticima neće biti spreman za
rad za ove točkove. Kontrolna
lampica w svetli. Za ostala tri točka
sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku.Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor:
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor: zameniti
kompletno telo ventila.
Status opterećenja vozila Podesiti pritisak u pneumaticimaprema uslovima opterećenja na
osnovu nalepnice sa informacijama o
pneumaticima ili tabele sa pritiscima
u pneumaticima 3 319 i izabrati
odgovarajuću postavku u meniju
Opterećenje pneumatika na
informacionom centru za vozača 3 123 . Ovo podešavanje je referenca
za upozorenje na pritisak u
pneumaticima.
Meni Tyre Load (Opterećenje
pneumatika) se pojavljuje samo ako
vozilo miruje i aktivirana je parkirnakočnica. Kod vozila sa automatskim
menjačem, ručica menjača mora biti
u P.
Izabrati:
● Light (Lako) za udoban pritisak
do 3 osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do 3 osobe.
● Max (Maksimalno) za
maksimalno opterećenje.
Proces uparivanja senzora
pritiska u pneumaticima
Svaki senzor pritiska u pneumaticima
ima jedinstvenu identifikacionu šifru.
Identifikacioni kod mora da se upari
