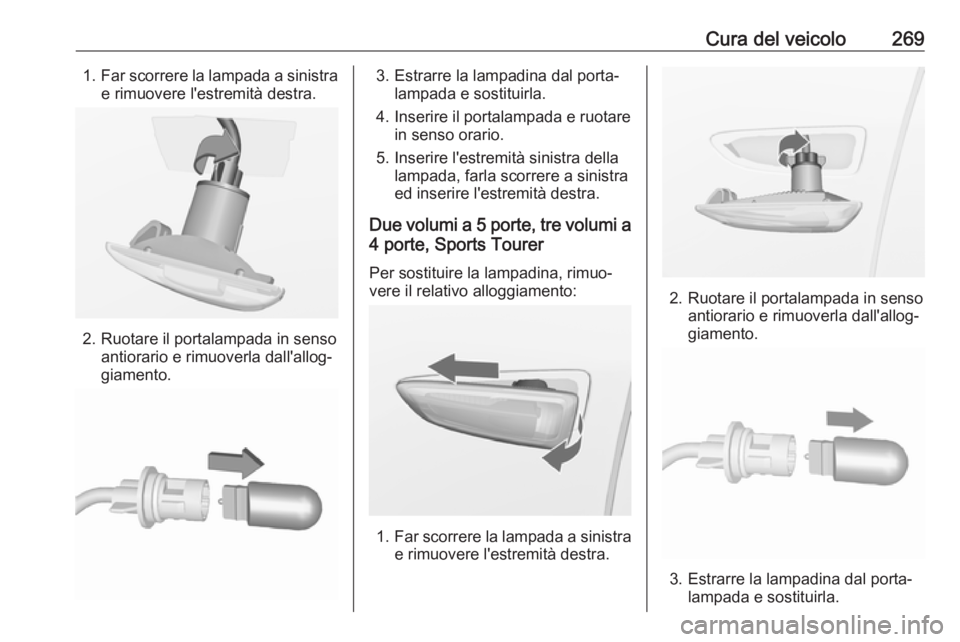

Cura del veicolo2691.Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Due volumi a 5 porte, tre volumi a
4 porte, Sports Tourer
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

270Cura del veicolo4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.

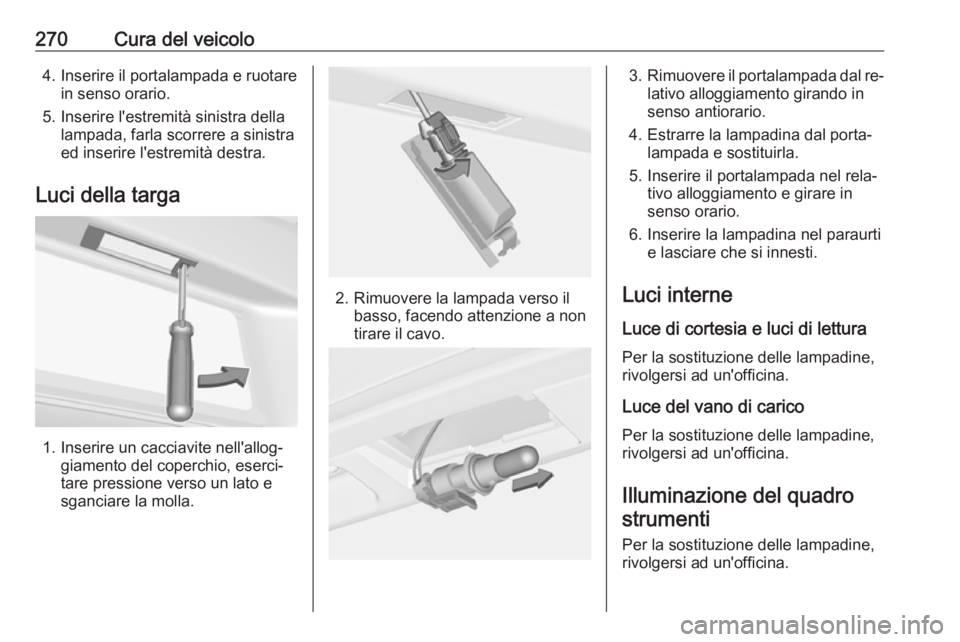

Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.

Cura del veicolo271Impianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.

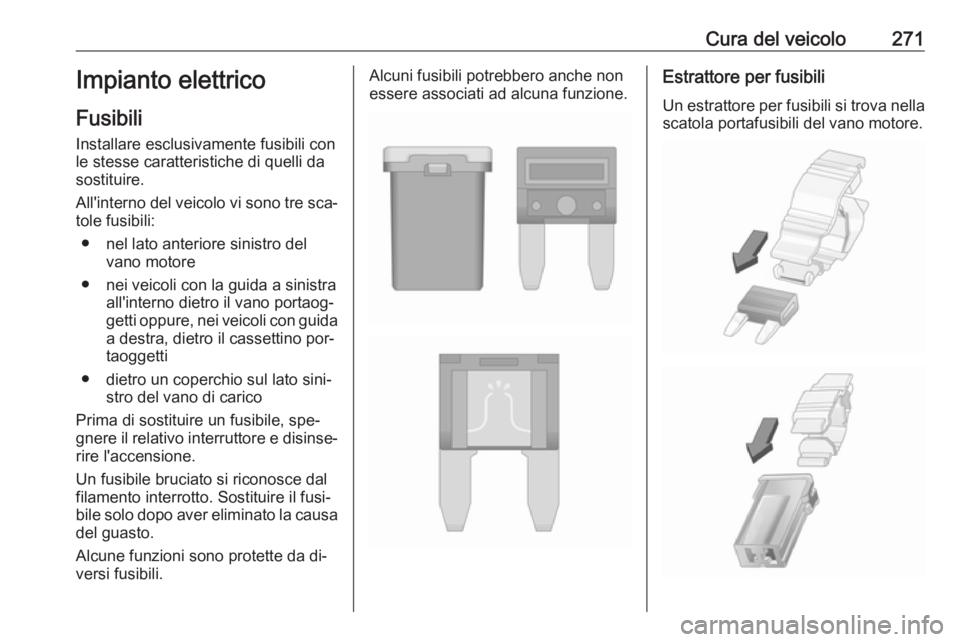

All'interno del veicolo vi sono tre sca‐ tole fusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con la guida a sinistra all'interno dietro il vano portaog‐getti oppure, nei veicoli con guida
a destra, dietro il cassettino por‐
taoggetti
● dietro un coperchio sul lato sini‐ stro del vano di carico
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

272Cura del veicoloPosizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

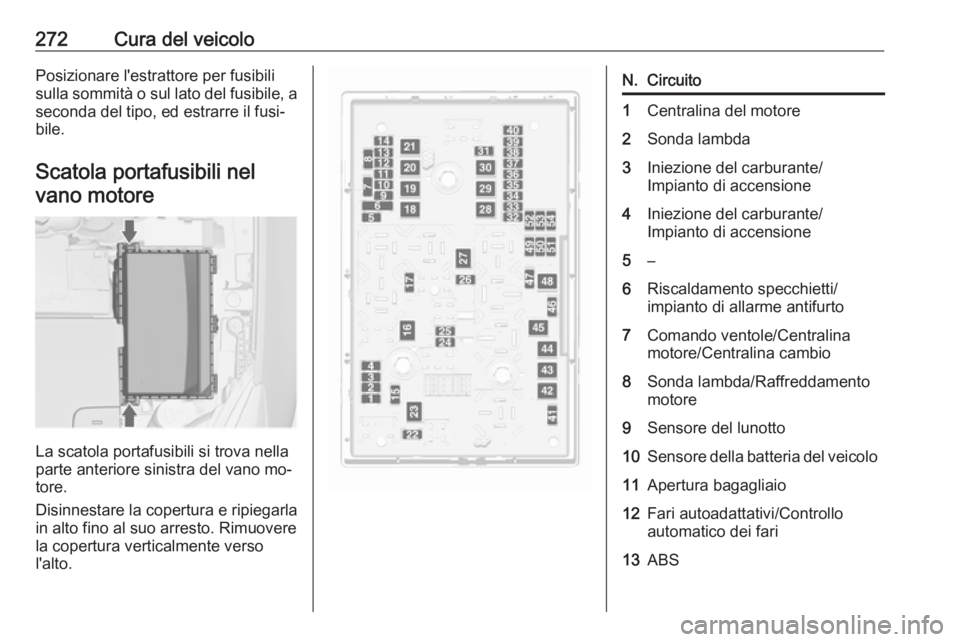

Scatola portafusibili nel vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

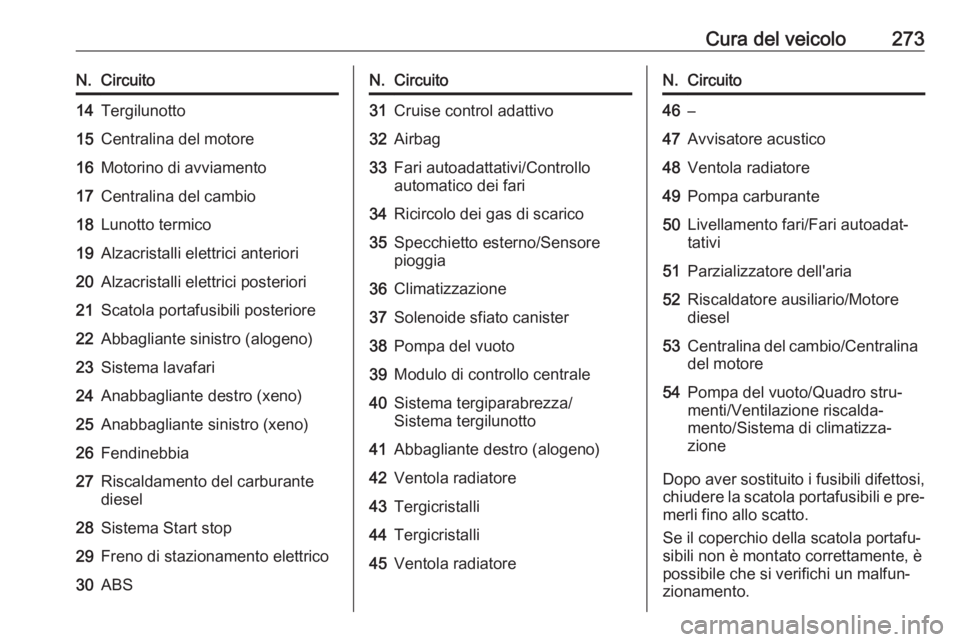

N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante/
Impianto di accensione4Iniezione del carburante/
Impianto di accensione5–6Riscaldamento specchietti/
impianto di allarme antifurto7Comando ventole/Centralina
motore/Centralina cambio8Sonda lambda/Raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi/Controllo
automatico dei fari13ABS

Cura del veicolo273N.Circuito14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Scatola portafusibili posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30ABSN.Circuito31Cruise control adattivo32Airbag33Fari autoadattativi/Controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto esterno/Sensore
pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Modulo di controllo centrale40Sistema tergiparabrezza/
Sistema tergilunotto41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44Tergicristalli45Ventola radiatoreN.Circuito46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari/Fari autoadat‐
tativi51Parzializzatore dell'aria52Riscaldatore ausiliario/Motore
diesel53Centralina del cambio/Centralina
del motore54Pompa del vuoto/Quadro stru‐
menti/Ventilazione riscalda‐
mento/Sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

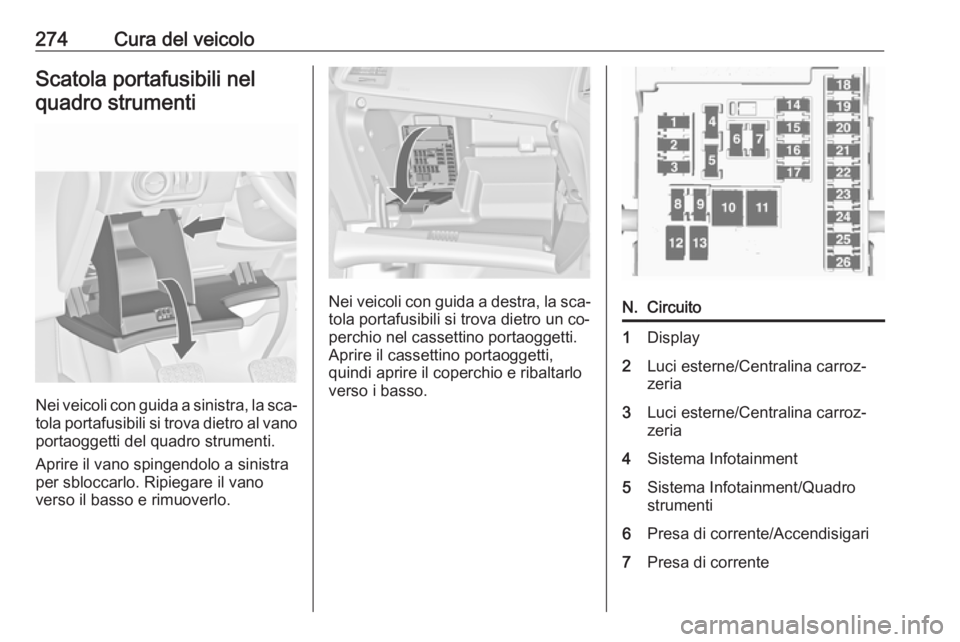

274Cura del veicoloScatola portafusibili nelquadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.

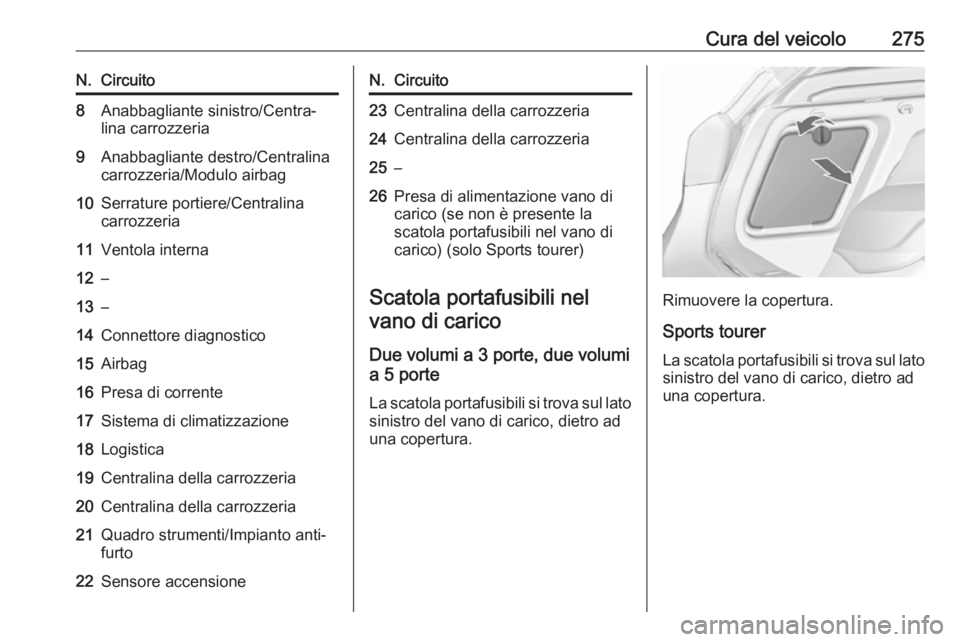

N.Circuito1Display2Luci esterne/Centralina carroz‐
zeria3Luci esterne/Centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment/Quadro
strumenti6Presa di corrente/Accendisigari7Presa di corrente

Cura del veicolo275N.Circuito8Anabbagliante sinistro/Centra‐
lina carrozzeria9Anabbagliante destro/Centralina carrozzeria/Modulo airbag10Serrature portiere/Centralina
carrozzeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Presa di corrente17Sistema di climatizzazione18Logistica19Centralina della carrozzeria20Centralina della carrozzeria21Quadro strumenti/Impianto anti‐
furto22Sensore accensioneN.Circuito23Centralina della carrozzeria24Centralina della carrozzeria25–26Presa di alimentazione vano di
carico (se non è presente la
scatola portafusibili nel vano di
carico) (solo Sports tourer)

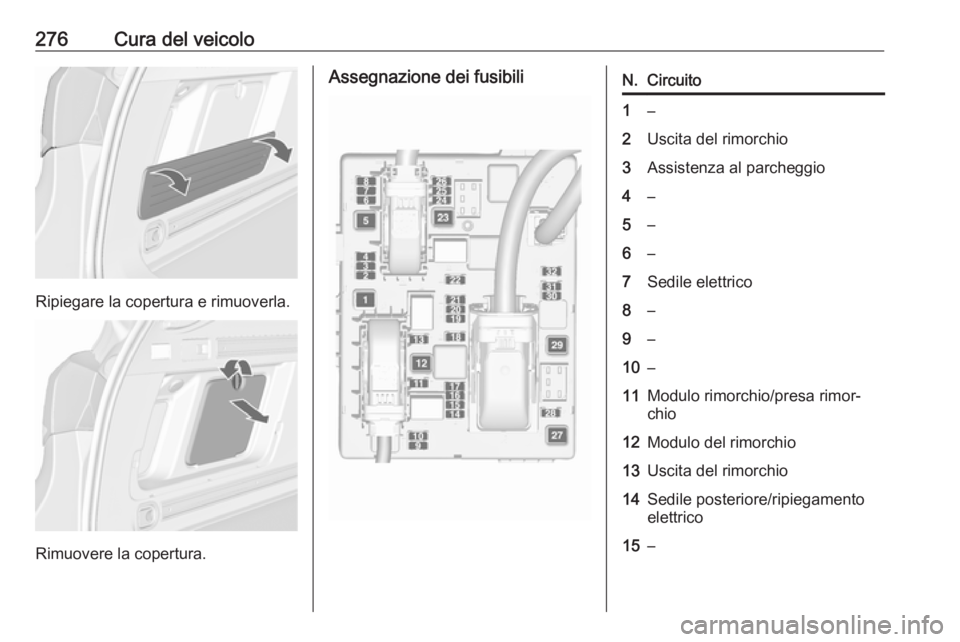

Scatola portafusibili nel
vano di carico
Due volumi a 3 porte, due volumi
a 5 porte
La scatola portafusibili si trova sul latosinistro del vano di carico, dietro ad
una copertura.Rimuovere la copertura.
Sports tourer
La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro ad
una copertura.

276Cura del veicolo
Ripiegare la copertura e rimuoverla.
Rimuovere la copertura.

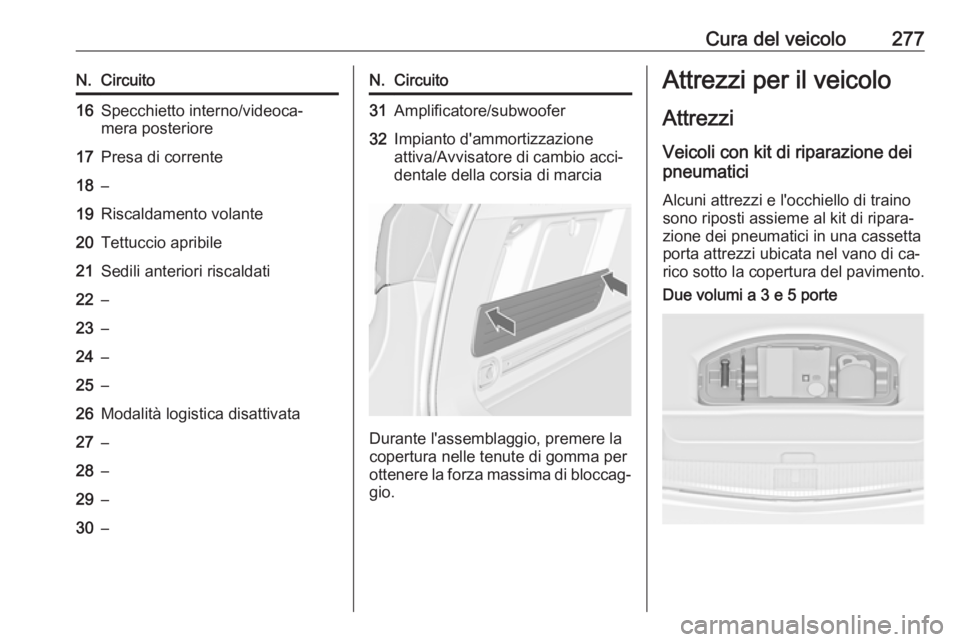

Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Assistenza al parcheggio4–5–6–7Sedile elettrico8–9–10–11Modulo rimorchio/presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14Sedile posteriore/ripiegamento
elettrico15–

Cura del veicolo277N.Circuito16Specchietto interno/videoca‐
mera posteriore17Presa di corrente18–19Riscaldamento volante20Tettuccio apribile21Sedili anteriori riscaldati22–23–24–25–26Modalità logistica disattivata27–28–29–30–N.Circuito31Amplificatore/subwoofer32Impianto d'ammortizzazione
attiva/Avvisatore di cambio acci‐
dentale della corsia di marcia
Durante l'assemblaggio, premere la
copertura nelle tenute di gomma per
ottenere la forza massima di bloccag‐ gio.
Attrezzi per il veicolo
Attrezzi Veicoli con kit di riparazione dei
pneumatici
Alcuni attrezzi e l'occhiello di traino
sono riposti assieme al kit di ripara‐ zione dei pneumatici in una cassetta
porta attrezzi ubicata nel vano di ca‐
rico sotto la copertura del pavimento.Due volumi a 3 e 5 porte

278Cura del veicoloSports Tourer e tre volumi a 4 porte
Nella versione con sistema di tra‐
sporto posteriore 3 68, il kit di ripara‐
zione dei pneumatici, un cacciavite e l'occhiello di traino sono riposti in un
cassetto sotto al sedile del passeg‐
gero anteriore 3 66.

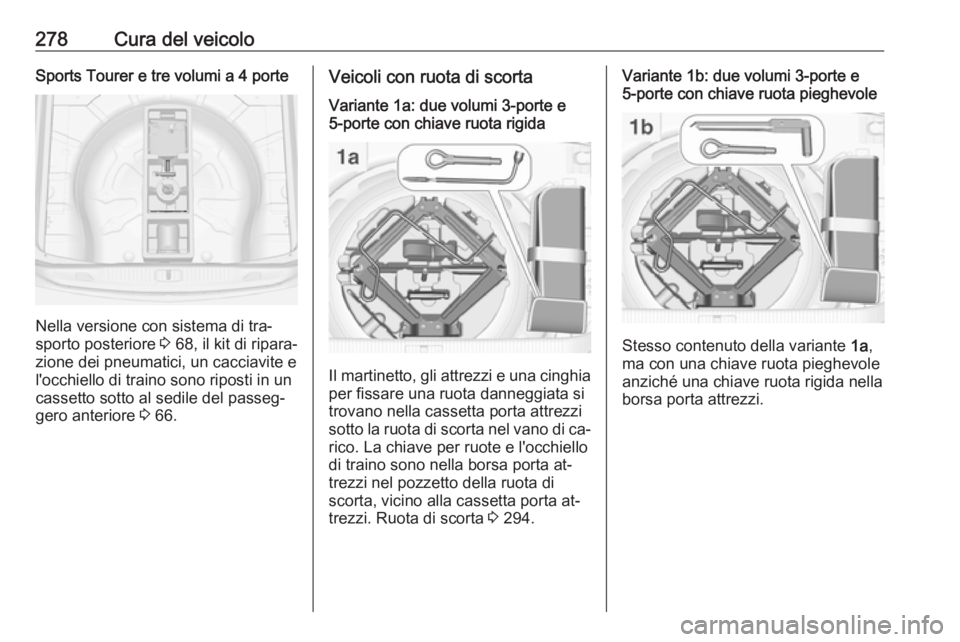

Veicoli con ruota di scortaVariante 1a: due volumi 3-porte e
5-porte con chiave ruota rigida
Il martinetto, gli attrezzi e una cinghia
per fissare una ruota danneggiata si
trovano nella cassetta porta attrezzi
sotto la ruota di scorta nel vano di ca‐ rico. La chiave per ruote e l'occhiello
di traino sono nella borsa porta at‐
trezzi nel pozzetto della ruota di
scorta, vicino alla cassetta porta at‐
trezzi. Ruota di scorta 3 294.
Variante 1b: due volumi 3-porte e
5-porte con chiave ruota pieghevole
Stesso contenuto della variante 1a,
ma con una chiave ruota pieghevole anziché una chiave ruota rigida nella borsa porta attrezzi.
