OPEL ASTRA K 2016.5 Manuale di uso e manutenzione (in Italian)

Cura del veicolo2595. Selezionare il menù di pressionepneumatici.
Visualizzatore standard:
Visualizzatore Deluxe:
6. Visualizzatore standard: Premere SET/CLR per iniziare il
processo di abbinamento del sen‐
sore. Viene visualizzato un mes‐ saggio che richiede l'accettazione
del processo.
Premere di nuovo SET/CLR per
confermare la selezione. L'avvi‐
satore acustico suona due volte
per indicare che il ricevitore è in
modalità riapprendimento.
Visualizzatore Deluxe:
Premere 9 per iniziare il pro‐
cesso di abbinamento del sen‐ sore. L'avvisatore acustico suona
due volte per indicare che il rice‐ vitore è in modalità riapprendi‐
mento.
7. Iniziare con la ruota anteriore lato
sinistro.
8. Posizionare lo strumento di ripro‐ grammazione a contatto della
fianco laterale del pneumatico, vi‐ cino allo stelo della valvola.
Quindi premere il pulsante per at‐
tivare il sensore del sistema di
pressione dei pneumatici. Un av‐
visatore acustico suona confer‐mando che il codice identificativo
del sensore è stato accoppiato a
questa posizione della ruota.
9. Procedere con la ruota anteriore destra e ripetere la procedura
della Fase 8.
10. Procedere con la ruota posteriore
lato destro e ripetere la procedura della Fase 8.
11. Procedere con la ruota posteriore
sinistra e ripetere la procedura
della Fase 8. L'avvisatore acu‐ stico suona due volte per indicare
che il codice identificativo del sen‐
sore è stato abbinato alla ruota
posteriore sinistra e che il pro‐
cesso di abbinamento dei sensori di pressione pneumatici non è più
attivo.
12. Disinserire l'accensione.
13. Regolare tutti e quattro gli pneu‐ matici alla pressione raccoman‐
data indicata nell'etichetta della pressione del pneumatico.
14. Assicurare che lo stato di carico dei pneumatici sia impostato in
base alla pressione selezionata
3 117.

260Cura del veicoloProfondità del battistradaControllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza, i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm (4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non vari più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI). La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐ curarsi che tutte le ruote abbiano lo
stesso senso di rotazione.
I pneumatici invecchiano anche se non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni sei anni.
Cambio di misura deipneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati dalla fabbrica, può essere necessario ri‐
programmare il tachimetro, la pres‐
sione nominale dei pneumatici ed ap‐
portare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.
Inoltre il dispositivo di assistenza al
parcheggio avanzato deve essere ta‐
rato 3 197.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐ lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.
9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise
perdite di pressione e conseguenti incidenti.

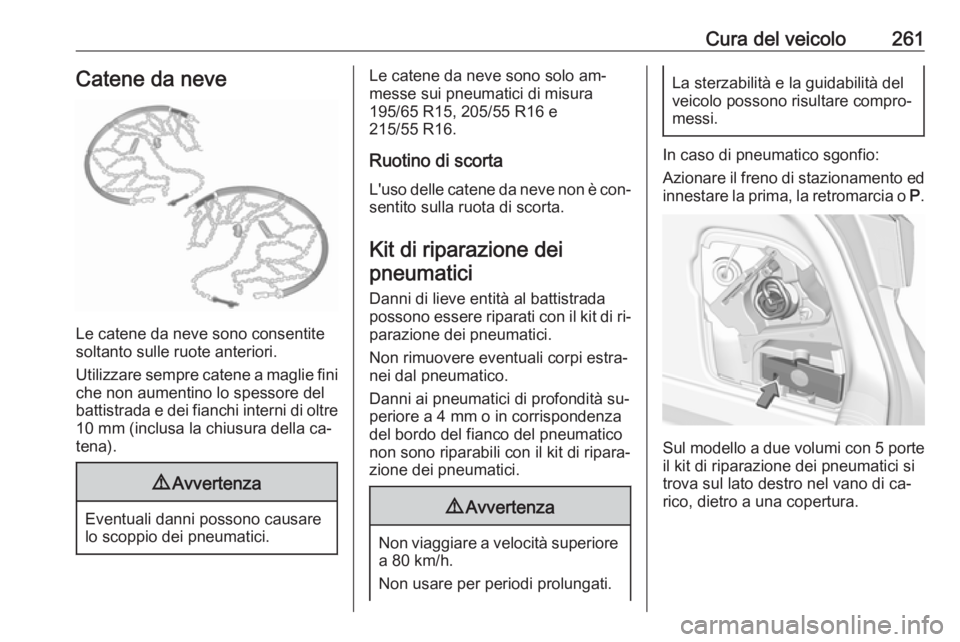

Cura del veicolo261Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della ca‐
tena).
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono solo am‐
messe sui pneumatici di misura
195/65 R15, 205/55 R16 e
215/55 R16.
Ruotino di scorta
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.
Kit di riparazione deipneumatici
Danni di lieve entità al battistrada
possono essere riparati con il kit di ri‐ parazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità su‐ periore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento ed
innestare la prima, la retromarcia o P.
Sul modello a due volumi con 5 porte
il kit di riparazione dei pneumatici si
trova sul lato destro nel vano di ca‐
rico, dietro a una copertura.

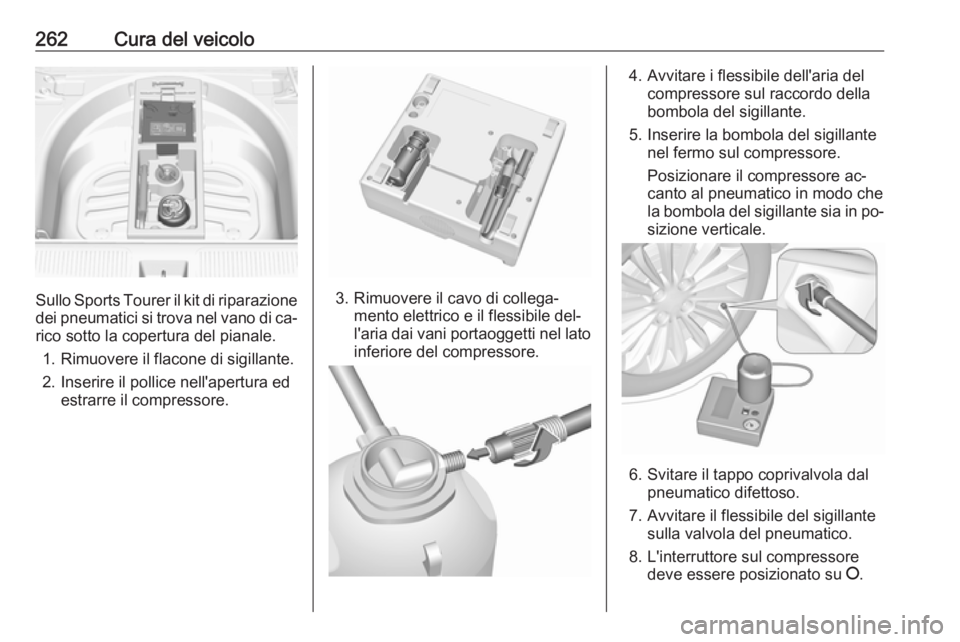

262Cura del veicolo
Sullo Sports Tourer il kit di riparazione
dei pneumatici si trova nel vano di ca‐
rico sotto la copertura del pianale.
1. Rimuovere il flacone di sigillante.
2. Inserire il pollice nell'apertura ed estrarre il compressore.3. Rimuovere il cavo di collega‐mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
6. Svitare il tappo coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.

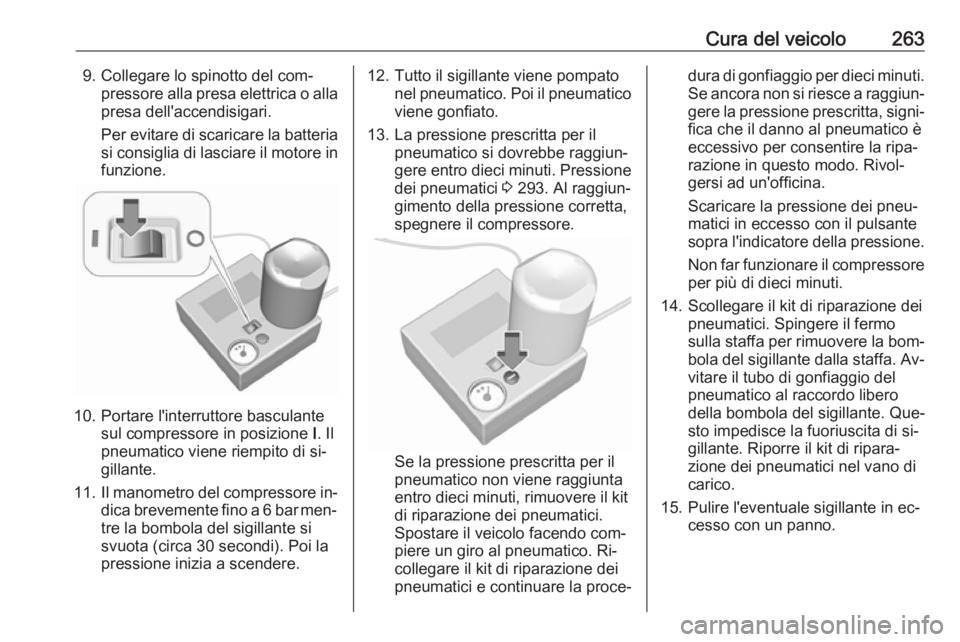

Cura del veicolo2639. Collegare lo spinotto del com‐pressore alla presa elettrica o alla
presa dell'accendisigari.
Per evitare di scaricare la batteria si consiglia di lasciare il motore in
funzione.
10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
11. Il manometro del compressore in‐
dica brevemente fino a 6 bar men‐ tre la bombola del sigillante si
svuota (circa 30 secondi). Poi la
pressione inizia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro dieci minuti. Pressione
dei pneumatici 3 293. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro dieci minuti, rimuovere il kit
di riparazione dei pneumatici.
Spostare il veicolo facendo com‐
piere un giro al pneumatico. Ri‐
collegare il kit di riparazione dei
pneumatici e continuare la proce‐
dura di gonfiaggio per dieci minuti.
Se ancora non si riesce a raggiun‐ gere la pressione prescritta, signi‐ fica che il danno al pneumatico è
eccessivo per consentire la ripa‐
razione in questo modo. Rivol‐
gersi ad un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore per più di dieci minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la bom‐
bola del sigillante dalla staffa. Av‐ vitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante. Que‐
sto impedisce la fuoriuscita di si‐
gillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in ec‐ cesso con un panno.

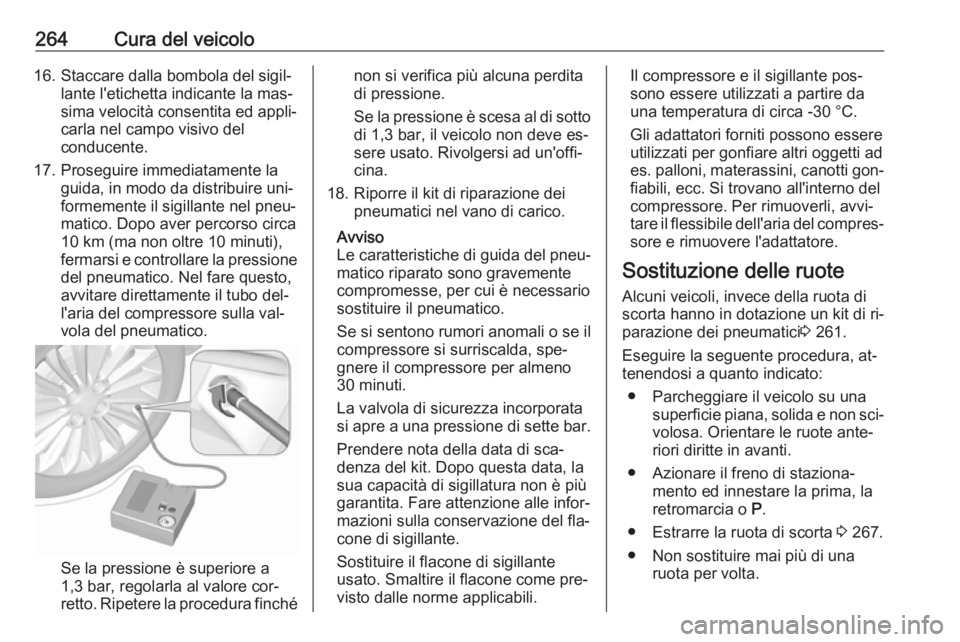

264Cura del veicolo16. Staccare dalla bombola del sigil‐lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del
conducente.
17. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (ma non oltre 10 minuti),
fermarsi e controllare la pressione del pneumatico. Nel fare questo,
avvitare direttamente il tubo del‐
l'aria del compressore sulla val‐
vola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché
non si verifica più alcuna perdita
di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di sette bar.
Prendere nota della data di sca‐
denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più
garantita. Fare attenzione alle infor‐
mazioni sulla conservazione del fla‐
cone di sigillante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come pre‐
visto dalle norme applicabili.Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere
utilizzati per gonfiare altri oggetti ad
es. palloni, materassini, canotti gon‐ fiabili, ecc. Si trovano all'interno del
compressore. Per rimuoverli, avvi‐
tare il flessibile dell'aria del compres‐ sore e rimuovere l'adattatore.
Sostituzione delle ruote Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 261.
Eseguire la seguente procedura, at‐ tenendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non sci‐volosa. Orientare le ruote ante‐
riori diritte in avanti.
● Azionare il freno di staziona‐ mento ed innestare la prima, la
retromarcia o P.
● Estrarre la ruota di scorta 3 267.
● Non sostituire mai più di una ruota per volta.

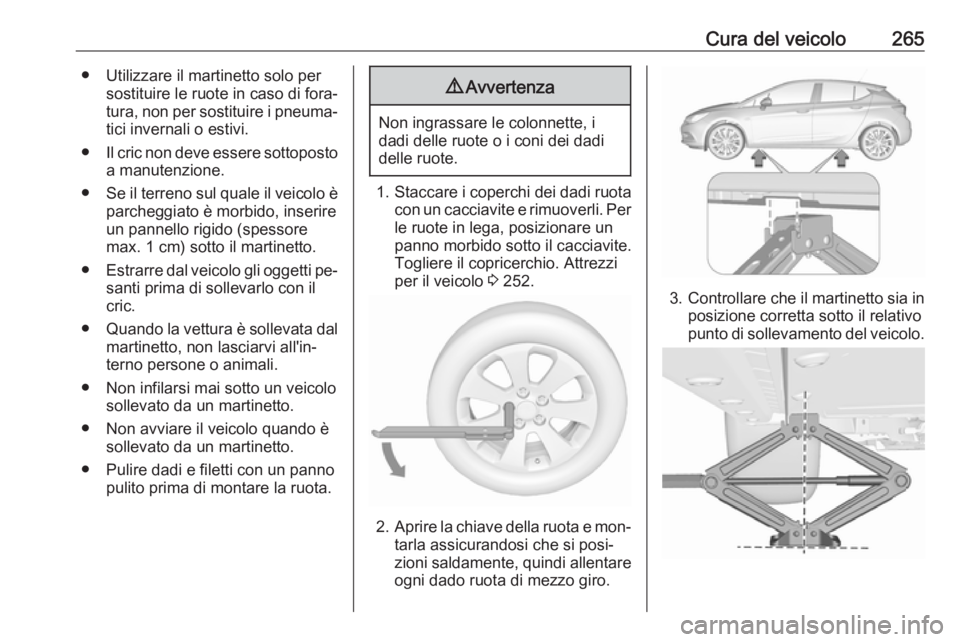

Cura del veicolo265● Utilizzare il martinetto solo persostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore max. 1 cm) sotto il martinetto.
● Estrarre dal veicolo gli oggetti pe‐
santi prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire dadi e filetti con un panno pulito prima di montare la ruota.9Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli. Per le ruote in lega, posizionare un
panno morbido sotto il cacciavite.
Togliere il copricerchio. Attrezzi
per il veicolo 3 252.
2. Aprire la chiave della ruota e mon‐
tarla assicurandosi che si posi‐
zioni saldamente, quindi allentare
ogni dado ruota di mezzo giro.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.

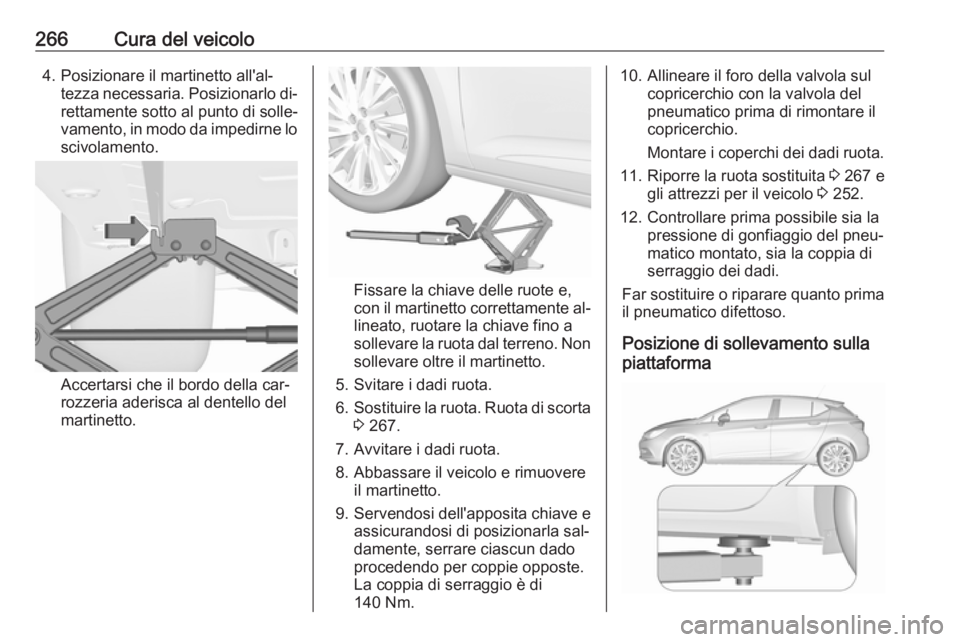

266Cura del veicolo4. Posizionare il martinetto all'al‐tezza necessaria. Posizionarlo di‐rettamente sotto al punto di solle‐
vamento, in modo da impedirne lo
scivolamento.
Accertarsi che il bordo della car‐
rozzeria aderisca al dentello del
martinetto.
Fissare la chiave delle ruote e,
con il martinetto correttamente al‐ lineato, ruotare la chiave fino a
sollevare la ruota dal terreno. Non sollevare oltre il martinetto.
5. Svitare i dadi ruota.
6. Sostituire la ruota. Ruota di scorta
3 267.
7. Avvitare i dadi ruota. 8. Abbassare il veicolo e rimuovere il martinetto.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
11. Riporre la ruota sostituita 3 267 e
gli attrezzi per il veicolo 3 252.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Posizione di sollevamento sulla
piattaforma

Cura del veicolo267Posizione del braccio posteriore della
piattaforma di sollevamento sotto la
cavità posteriore della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici.
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐
chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità
applicabile.
La ruota di scorta ha il cerchio in ac‐
ciaio.Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è situata nel vano
di carico sotto la copertura del pia‐
nale.
Per rimuovere: 1. Aprire la copertura del pianale 3 83.
2. La ruota di scorta è fissata con un
galletto. Svitare il dado ed estrarre
la ruota di scorta.
Sotto la ruota di scorta c'è la sca‐
tola degli attrezzi.
3. Se, dopo la sostituzione di una ruota, non viene messa alcuna
ruota nel pozzetto della ruota di
scorta, fissare la cassetta porta
attrezzi serrando il dado a galletto finché possibile e chiudendo la
copertura del pavimento.
4. Dopo aver sostituito la ruota con una ruota di dimensioni regolari,
posizionare la ruota di scorta con il lato esterno verso l'alto nel poz‐
zetto fissandola con il dado a gal‐ letto.

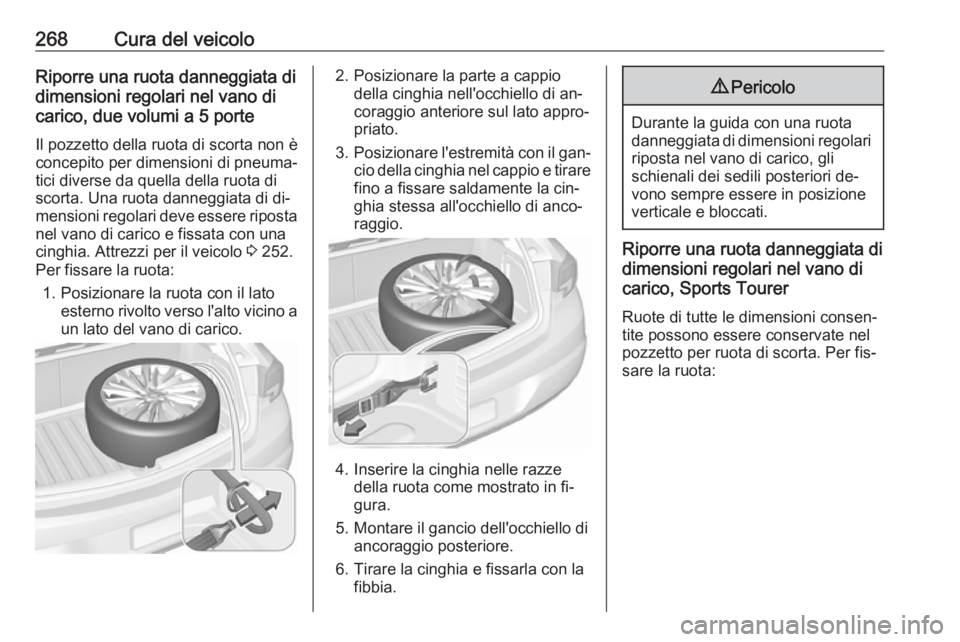

268Cura del veicoloRiporre una ruota danneggiata di
dimensioni regolari nel vano di
carico, due volumi a 5 porte
Il pozzetto della ruota di scorta non è
concepito per dimensioni di pneuma‐
tici diverse da quella della ruota di
scorta. Una ruota danneggiata di di‐
mensioni regolari deve essere riposta nel vano di carico e fissata con una
cinghia. Attrezzi per il veicolo 3 252.
Per fissare la ruota:
1. Posizionare la ruota con il lato esterno rivolto verso l'alto vicino a
un lato del vano di carico.2. Posizionare la parte a cappio della cinghia nell'occhiello di an‐
coraggio anteriore sul lato appro‐
priato.
3. Posizionare l'estremità con il gan‐
cio della cinghia nel cappio e tirare
fino a fissare saldamente la cin‐
ghia stessa all'occhiello di anco‐
raggio.
4. Inserire la cinghia nelle razze della ruota come mostrato in fi‐
gura.
5. Montare il gancio dell'occhiello di ancoraggio posteriore.
6. Tirare la cinghia e fissarla con la fibbia.
9 Pericolo
Durante la guida con una ruota
danneggiata di dimensioni regolari riposta nel vano di carico, gli
schienali dei sedili posteriori de‐
vono sempre essere in posizione
verticale e bloccati.
Riporre una ruota danneggiata di
dimensioni regolari nel vano di
carico, Sports Tourer
Ruote di tutte le dimensioni consen‐
tite possono essere conservate nel
pozzetto per ruota di scorta. Per fis‐
sare la ruota:
