OPEL ASTRA K 2016.5 Manuale di uso e manutenzione (in Italian)

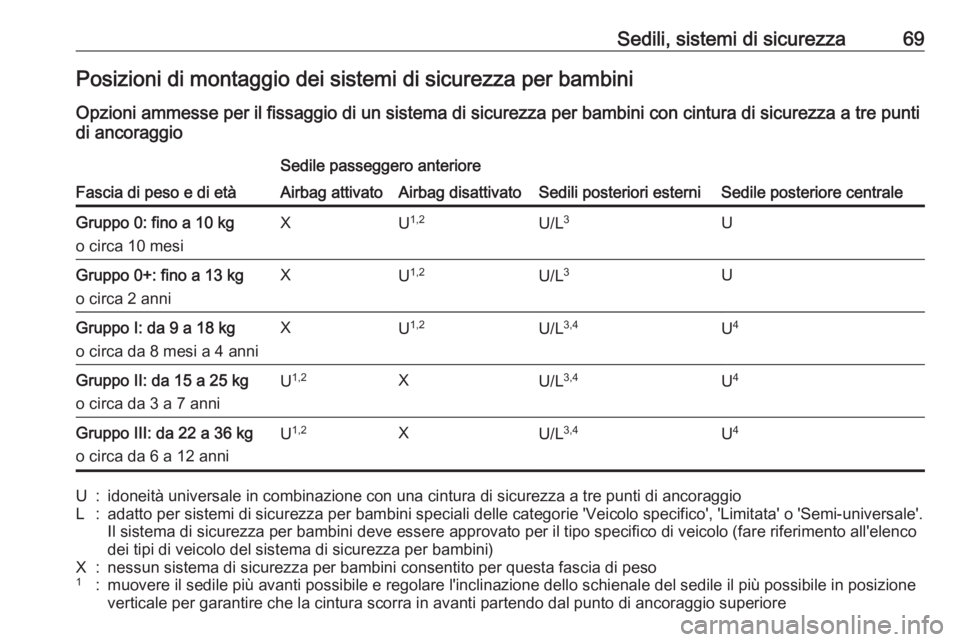

Sedili, sistemi di sicurezza69Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso e di età
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
Airbag attivatoAirbag disattivatoGruppo 0: fino a 10 kg
o circa 10 mesiXU 1,2U/L 3UGruppo 0+: fino a 13 kg
o circa 2 anniXU 1,2U/L 3UGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniXU 1,2U/L 3,4U4Gruppo II: da 15 a 25 kg
o circa da 3 a 7 anniU 1,2XU/L 3,4U4Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anniU 1,2XU/L 3,4U4U:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioL:adatto per sistemi di sicurezza per bambini speciali delle categorie 'Veicolo specifico', 'Limitata' o 'Semi-universale'.
Il sistema di sicurezza per bambini deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco
dei tipi di veicolo del sistema di sicurezza per bambini)X:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore

70Sedili, sistemi di sicurezza2:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile inposizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario
Opzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIX
Fascia di peso e di etàFascia di
staturaFissaggio
Sedile passeggero anteriore
Sedili posteriori
esterniSedile
posteriore
centraleAirbag
attivatoAirbag
disattivatoGruppo 0: fino a 10 kg
o circa 10 mesiGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppo 0+: fino a 13 kg
o circa 2 anniEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4X

Sedili, sistemi di sicurezza71
Fascia di peso e di etàFascia di
staturaFissaggio
Sedile passeggero anteriore
Sedili posteriori
esterniSedile
posteriore
centraleAirbag
attivatoAirbag
disattivatoGruppo II: da 15 a 25 kg
o circa da 3 a 7 anniXXIL 3,4XGruppo III: da 22 a 36 kg
o circa da 6 a 12 anniXXIL 3,4XIL:adatto per sistemi di sicurezza ISOFIX speciali delle categorie "Specifica del veicolo", "Limitata" o "Semi-univer‐
sale". Il sistema di sicurezza per bambini ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferi‐
mento all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, ap‐ provati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore2:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile inposizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da 9 a 18 kgB - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da9 a 18 kg

72Sedili, sistemi di sicurezzaB1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kgF- ISO/L1:sistema di sicurezza per bambini con posizione rivolta a sinistra (culla portatile)G - ISO/L2:sistema di sicurezza per bambini con posizione rivolta a destra (culla portatile)
Opzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIX
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
Airbag attivatoAirbag disattivatoSistemi di sicurezza per bambini i-
SizeXXi - UXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali"

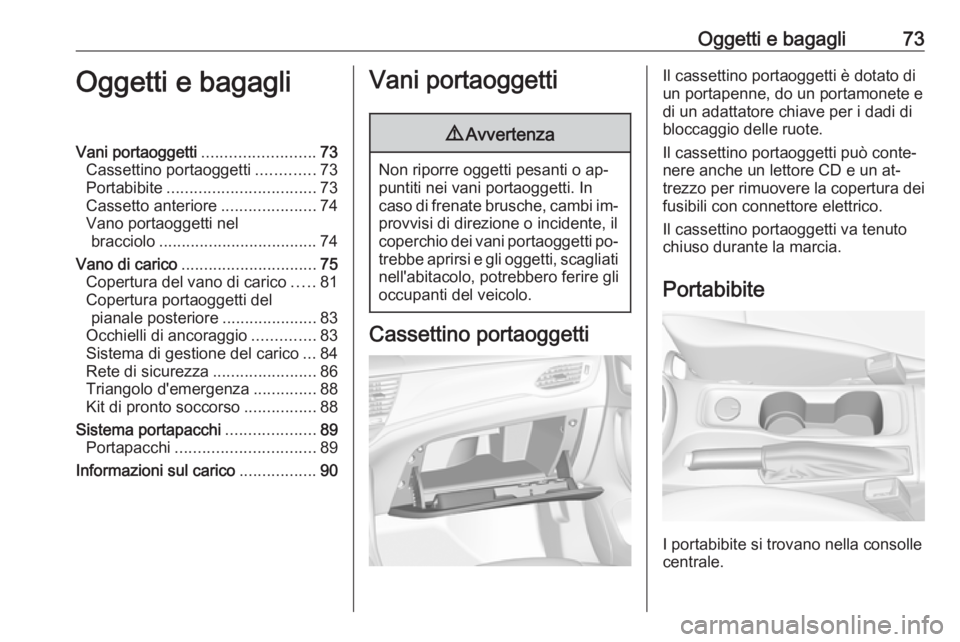

Oggetti e bagagli73Oggetti e bagagliVani portaoggetti.........................73
Cassettino portaoggetti .............73
Portabibite ................................. 73
Cassetto anteriore .....................74
Vano portaoggetti nel bracciolo ................................... 74
Vano di carico .............................. 75
Copertura del vano di carico .....81
Copertura portaoggetti del pianale posteriore .....................83
Occhielli di ancoraggio ..............83
Sistema di gestione del carico ...84
Rete di sicurezza .......................86
Triangolo d'emergenza ..............88
Kit di pronto soccorso ................88
Sistema portapacchi ....................89
Portapacchi ............................... 89
Informazioni sul carico .................90Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o ap‐
puntiti nei vani portaoggetti. In
caso di frenate brusche, cambi im‐
provvisi di direzione o incidente, il coperchio dei vani portaoggetti po‐ trebbe aprirsi e gli oggetti, scagliatinell'abitacolo, potrebbero ferire gli
occupanti del veicolo.
Cassettino portaoggetti
Il cassettino portaoggetti è dotato di
un portapenne, do un portamonete e
di un adattatore chiave per i dadi di bloccaggio delle ruote.
Il cassettino portaoggetti può conte‐
nere anche un lettore CD e un at‐
trezzo per rimuovere la copertura dei
fusibili con connettore elettrico.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
centrale.

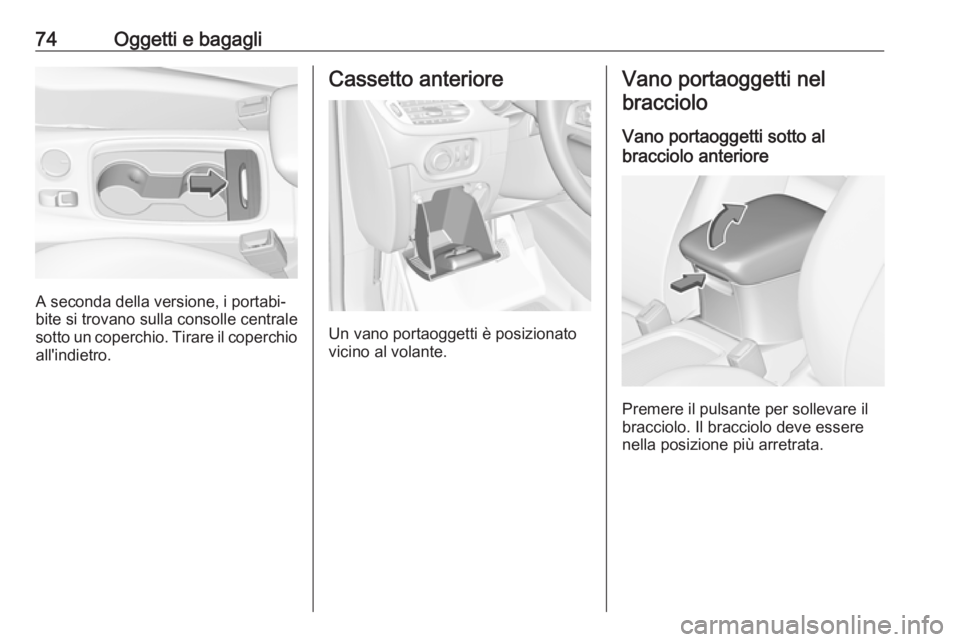

74Oggetti e bagagli
A seconda della versione, i portabi‐
bite si trovano sulla consolle centrale
sotto un coperchio. Tirare il coperchio all'indietro.
Cassetto anteriore
Un vano portaoggetti è posizionato
vicino al volante.
Vano portaoggetti nel
bracciolo
Vano portaoggetti sotto al
bracciolo anteriore
Premere il pulsante per sollevare il
bracciolo. Il bracciolo deve essere
nella posizione più arretrata.

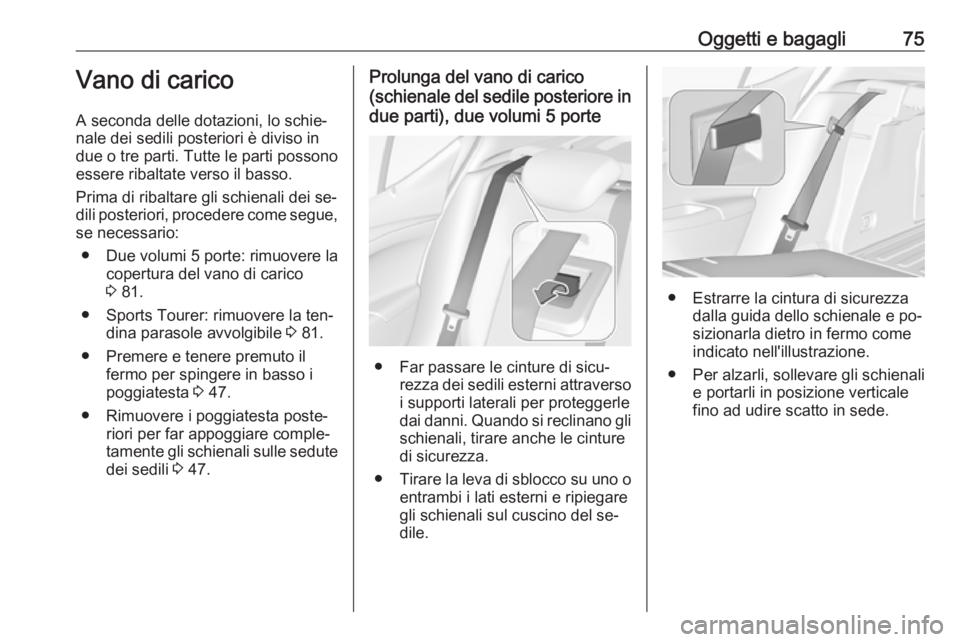

Oggetti e bagagli75Vano di carico
A seconda delle dotazioni, lo schie‐
nale dei sedili posteriori è diviso in
due o tre parti. Tutte le parti possono
essere ribaltate verso il basso.
Prima di ribaltare gli schienali dei se‐
dili posteriori, procedere come segue, se necessario:
● Due volumi 5 porte: rimuovere la copertura del vano di carico
3 81.
● Sports Tourer: rimuovere la ten‐ dina parasole avvolgibile 3 81.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 47.
● Rimuovere i poggiatesta poste‐ riori per far appoggiare comple‐
tamente gli schienali sulle sedute
dei sedili 3 47.Prolunga del vano di carico
(schienale del sedile posteriore in due parti), due volumi 5 porte
● Far passare le cinture di sicu‐ rezza dei sedili esterni attraverso
i supporti laterali per proteggerle
dai danni. Quando si reclinano gli schienali, tirare anche le cinturedi sicurezza.
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del se‐
dile.
● Estrarre la cintura di sicurezza
dalla guida dello schienale e po‐
sizionarla dietro in fermo come
indicato nell'illustrazione.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.

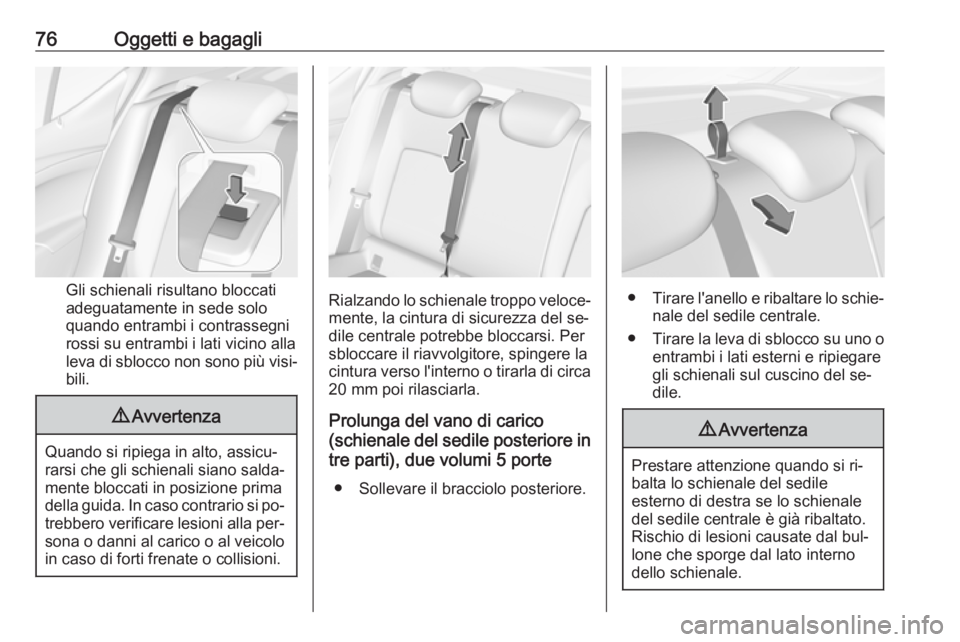

76Oggetti e bagagli
Gli schienali risultano bloccati
adeguatamente in sede solo
quando entrambi i contrassegni
rossi su entrambi i lati vicino alla
leva di sblocco non sono più visi‐ bili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si po‐ trebbero verificare lesioni alla per‐
sona o danni al carico o al veicolo
in caso di forti frenate o collisioni.
Rialzando lo schienale troppo veloce‐ mente, la cintura di sicurezza del se‐
dile centrale potrebbe bloccarsi. Per
sbloccare il riavvolgitore, spingere la cintura verso l'interno o tirarla di circa
20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in tre parti), due volumi 5 porte
● Sollevare il bracciolo posteriore.● Tirare l'anello e ribaltare lo schie‐
nale del sedile centrale.
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del se‐
dile.
9 Avvertenza
Prestare attenzione quando si ri‐
balta lo schienale del sedile
esterno di destra se lo schienale
del sedile centrale è già ribaltato.
Rischio di lesioni causate dal bul‐
lone che sporge dal lato interno
dello schienale.

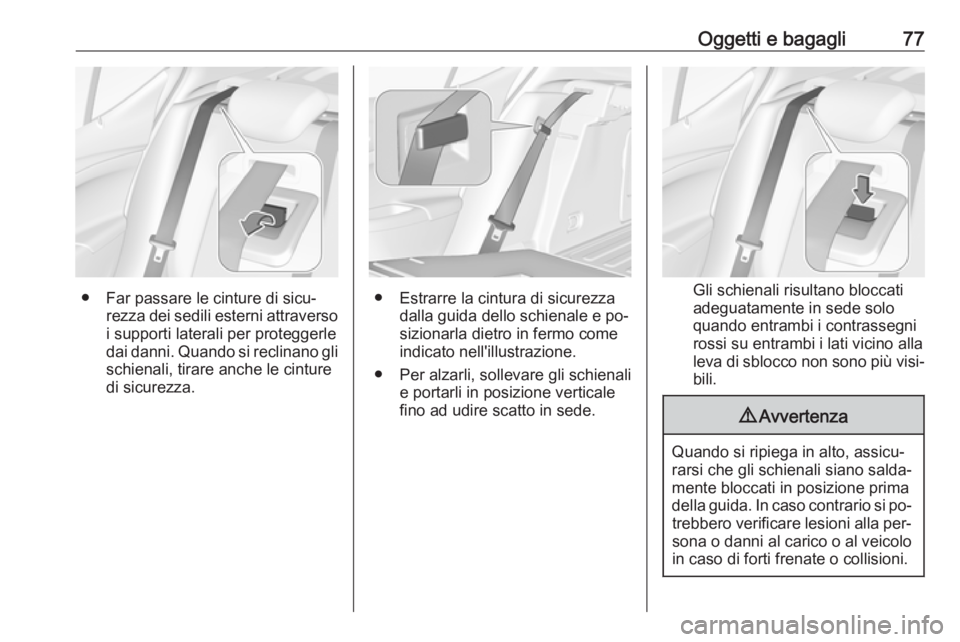

Oggetti e bagagli77
● Far passare le cinture di sicu‐rezza dei sedili esterni attraverso
i supporti laterali per proteggerle
dai danni. Quando si reclinano gli schienali, tirare anche le cinturedi sicurezza.● Estrarre la cintura di sicurezza dalla guida dello schienale e po‐
sizionarla dietro in fermo come
indicato nell'illustrazione.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.Gli schienali risultano bloccati
adeguatamente in sede solo
quando entrambi i contrassegni
rossi su entrambi i lati vicino alla
leva di sblocco non sono più visi‐ bili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si po‐ trebbero verificare lesioni alla per‐
sona o danni al carico o al veicolo
in caso di forti frenate o collisioni.

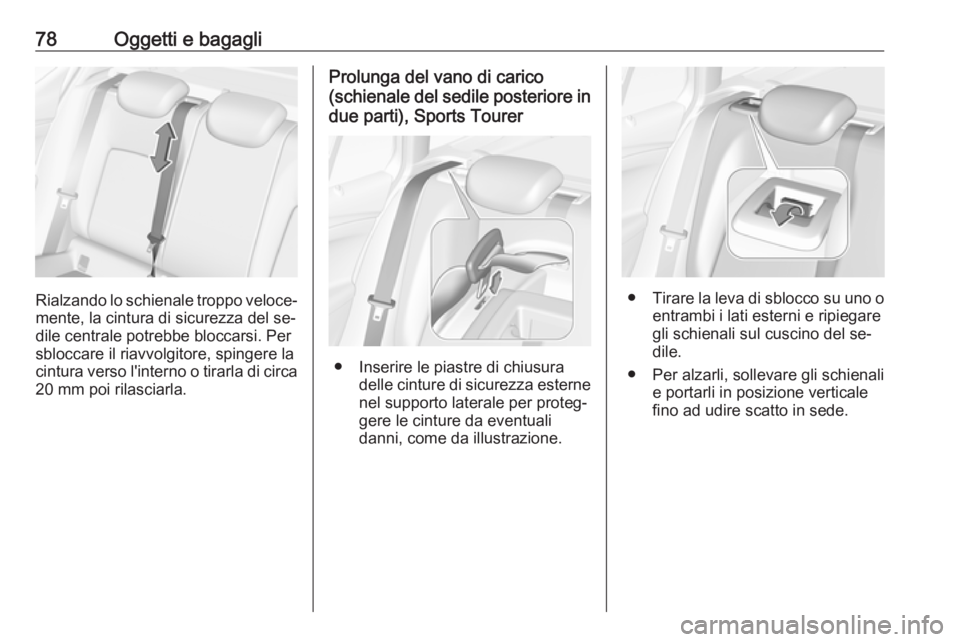

78Oggetti e bagagli
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del se‐
dile centrale potrebbe bloccarsi. Per
sbloccare il riavvolgitore, spingere la
cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in due parti), Sports Tourer
● Inserire le piastre di chiusura delle cinture di sicurezza esternenel supporto laterale per proteg‐
gere le cinture da eventuali
danni, come da illustrazione.
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del se‐
dile.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
