OPEL ASTRA K 2016.5 Manuale di uso e manutenzione (in Italian)

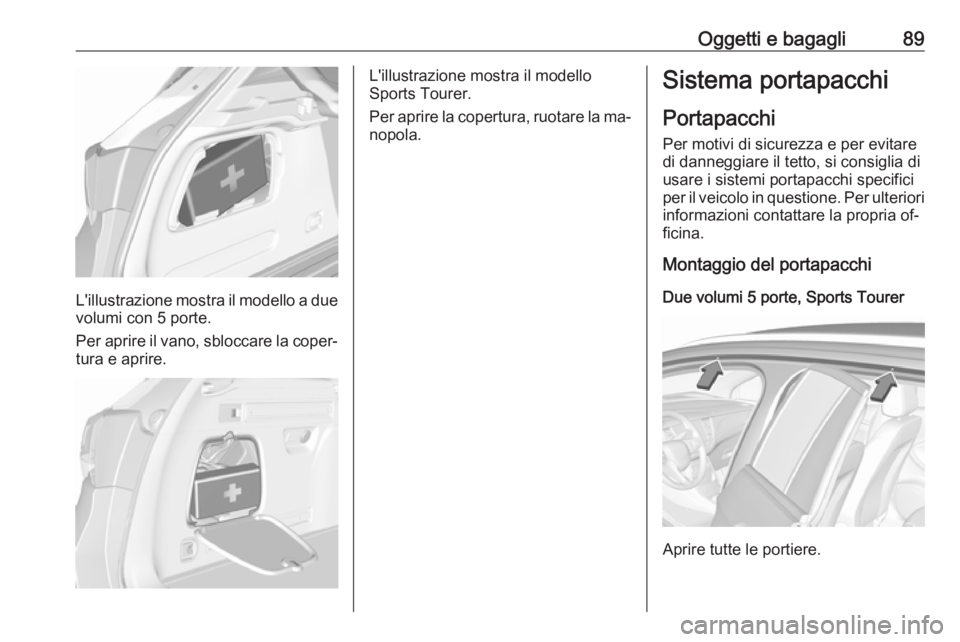

Oggetti e bagagli89
L'illustrazione mostra il modello a duevolumi con 5 porte.
Per aprire il vano, sbloccare la coper‐
tura e aprire.
L'illustrazione mostra il modello
Sports Tourer.
Per aprire la copertura, ruotare la ma‐ nopola.Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori informazioni contattare la propria of‐
ficina.
Montaggio del portapacchi
Due volumi 5 porte, Sports Tourer
Aprire tutte le portiere.

90Oggetti e bagagliI punti di montaggio sono posizionati
in tutti i telai delle portiere della car‐
rozzeria.
Fissare il portapacchi secondo le
istruzioni di montaggio fornite con lo
stesso.
Smontare il portapacchi quando non
è in uso.9 Avvertenza
Sports Tourer
Le barre sul tetto sono puramente decorative e non destinate al tra‐
sporto di carichi. Il montaggio di portapacchi sul tetto o di altri ac‐
cessori simili non è consentito. Uti‐
lizzare esclusivamente i punti di montaggio predisposti nei telai
delle portiere.
Informazioni sul carico
● Gli oggetti pesanti nel vano di ca‐
rico devono essere posizionati
contro gli schienali dei sedili. As‐
sicurarsi che gli schienali siano
bloccati saldamente, cioè che
non siano più visibili i contrasse‐
gni rossi laterali, vicino alla leva
di sblocco. In caso di oggetti che
possono essere impilati, collo‐
care sotto quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli oc‐
chielli di ancoraggio 3 83.
● Assicurare gli oggetti liberi nel
vano di carico impedendo che
scivolino.
● Per trasportare oggetti nel vano di carico, non è necessario incli‐
nare in avanti gli schienali dei se‐ dili posteriori.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Sports Tourer: montare la rete di sicurezza quando si trasportanooggetti nel vano di carico.
● Non posizionare oggetti sulla co‐
pertura del vano di carico o sul quadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva se‐ lettrice, e neppure la libertà di
movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di ca‐ rico aperto.

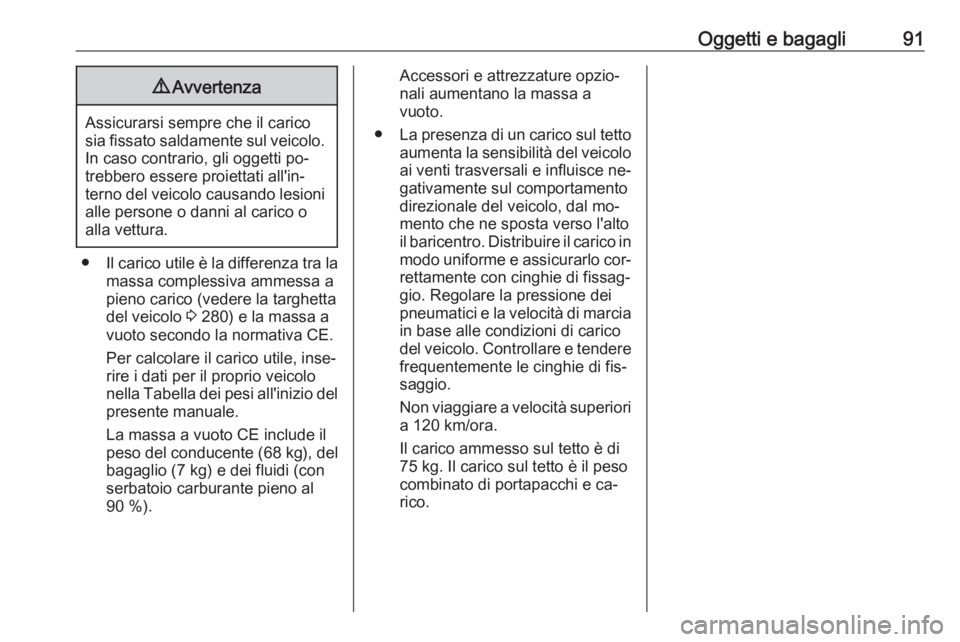

Oggetti e bagagli919Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti po‐
trebbero essere proiettati all'in‐ terno del veicolo causando lesioni alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 280) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al
90 %).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce ne‐
gativamente sul comportamento
direzionale del veicolo, dal mo‐
mento che ne sposta verso l'alto
il baricentro. Distribuire il carico in
modo uniforme e assicurarlo cor‐ rettamente con cinghie di fissag‐
gio. Regolare la pressione dei
pneumatici e la velocità di marcia in base alle condizioni di carico
del veicolo. Controllare e tendere
frequentemente le cinghie di fis‐
saggio.
Non viaggiare a velocità superiori
a 120 km/ora.
Il carico ammesso sul tetto è di
75 kg. Il carico sul tetto è il peso
combinato di portapacchi e ca‐ rico.

92Strumenti e comandiStrumenti e
comandiComandi ...................................... 93
Regolazione del volante ............93
Comandi al volante ....................93
Volante riscaldato ......................94
Avvisatore acustico ...................94
Tergilavacristalli .........................94
Tergilavalunotto .........................96
Temperatura esterna .................97
Orologio ..................................... 97
Prese di corrente .......................99
Connettore elettrico .................100
Posaceneri .............................. 101
Spie, strumenti e indicatori ........103
Quadro strumenti .....................103
Tachimetro .............................. 106
Contachilometri .......................107
Contachilometri parziale ..........107
Contagiri .................................. 108
Indicatore del livello carburante .............................. 108
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 108
Display di manutenzione .........109Spie......................................... 110
Indicatore di direzione .............110
Segnalazione di cintura di sicurezza non allacciata .........110
Airbag e pretensionatori delle cinture di sicurezza ................. 111
Disattivazione degli airbag ......112
Sistema di ricarica ...................112
Spia MIL .................................. 112
Impianto freni e frizione ...........112
Freno di stazionamento elettrico ................................... 113
Guasto al freno di stazionamento elettrico ..........113
Sistema di antibloccaggio (ABS) ...................................... 113
Cambio marcia ........................ 113
Distanza anteriore ...................113
Ausilio al mantenimento di corsia ...................................... 113
Controllo elettronico della stabilità disinserito ..................114
Controllo elettronico della stabilità e Sistema di controllo
della trazione .......................... 114
Sistema di controllo della trazione disinserito .................114
Preriscaldamento ....................114
Sistema di monitoraggio pressione pneumatici .............114Pressione dell'olio motore .......114
Livello carburante minimo .......115
Dispositivo elettronico di bloccaggio motore ..................115
Luci esterne ............................. 115
Abbaglianti ............................... 115
Assistenza all'uso degli abbaglianti .............................. 115
Fari LED .................................. 116
Fendinebbia ............................. 116
Retronebbia ............................. 116
Controllo automatico della velocità di crociera .................. 116
Rilevato veicolo davanti ...........116
Limitatore di velocità ................116
Assistente ai segnali stradali ...116
Portiera aperta ......................... 117
Visualizzatori informativi ............117
Driver Information Center ........117
Visualizzatore Info ...................123
Messaggi del veicolo .................125
Segnali acustici .......................126
Tensione della batteria ............127
Personalizzazione del veicolo ...127
OnStar ....................................... 133

Strumenti e comandi93Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile controllare il Driver Infor‐ mation Center, alcuni sistemi di assi‐
stenza al conducente, il sistema Info‐
tainment e il telefono cellulare colle‐
gato tramite i comandi al volante.
Le figure mostrano differenti versioni.
Driver Information Centre 3 117.
Sistemi di assistenza al conducente
3 188.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.

94Strumenti e comandiVolante riscaldato
Premere * per inserire il riscalda‐
mento del volante. L'attivazione è in‐
dicata dal LED sul pulsante.
Le tradizionali zone di presa del vo‐
lante vengono riscaldate più veloce‐
mente e a una temperatura maggiore rispetto alle altre zone del volante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Start-stop 3 167.
Avvisatore acustico
Premere j.
Tergilavacristalli
Tergiparabrezza ad intervallo
regolabileHI:veloceLO:lentoINT:funzionamento a intermit‐
tenzaOFF:disattivo
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva in basso in posizione
1x .
Non utilizzare se il parabrezza è
ghiacciato.

Strumenti e comandi95Spegnere negli autolavaggi.
Intermittenza regolabile dei
tergicristalli
Leva tergicristalli in posizione INT.
Ruotare la manopola di regolazione
per regolare l'intervallo:
intervallo breve:manopola di rego‐
lazione verso l'altointervallo lungo:manopola di rego‐
lazione verso il
bassoTergiparabrezza con sensore
pioggiaHI:veloceLO:lentoAUTO:funzionamento automatico
con sensore pioggiaOFF:disattivo
In posizione AUTO Il sensore pioggia
rileva la quantità d'acqua sul para‐
brezza e regola automaticamente la
frequenza di funzionamento del tergi‐
cristalli.
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva in basso in posizione
1x .
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Regolazione della sensibilità del
sensore pioggia
Leva tergicristalli in posizione AUTO.
Ruotare la manopola di regolazione
per regolare la sensibilità del tergicri‐ stalli:
sensibilità
bassa:manopola di rego‐
lazione verso il
bassosensibilità alta:manopola di rego‐
lazione verso l'alto

96Strumenti e comandi
Mantenere il sensore libero da pol‐
vere, sporco e ghiaccio.
La funzione del sensore pioggia è at‐
tivabile o disattivabile nella Persona‐
lizzazione del veicolo.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel Vi‐
sualizzatore Info.
Visualizzatore Info 3 123.
Personalizzazione del veicolo 3 127.
Lavacristalli
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Liquido lavacristalli 3 230.
Tergilavalunotto
Ruotare la calotta esterna per azio‐
nare il tergilunotto:
ON:funzionamento continuoINT:funzionamento a intermit‐
tenzaOFF:spento
Non utilizzare se il lunotto è ghiac‐
ciato.
Spegnere negli autolavaggi.
Il tergilunotto si attiva automatica‐
mente attivando il tergicristalli e inse‐
rendo la retromarcia.

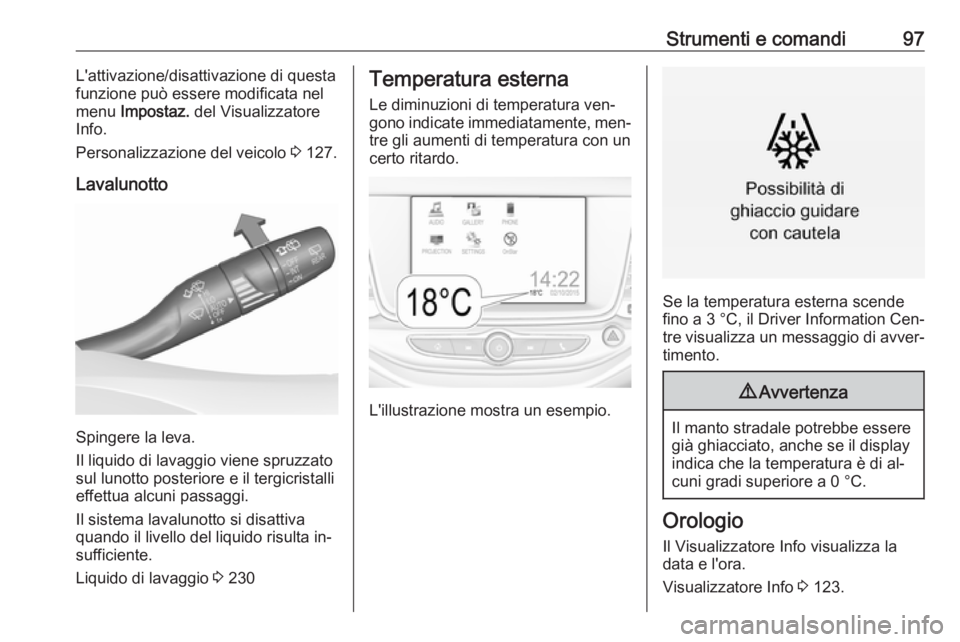

Strumenti e comandi97L'attivazione/disattivazione di questa
funzione può essere modificata nel
menu Impostaz. del Visualizzatore
Info.
Personalizzazione del veicolo 3 127.
Lavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Il sistema lavalunotto si disattiva
quando il livello del liquido risulta in‐
sufficiente.
Liquido di lavaggio 3 230
Temperatura esterna
Le diminuzioni di temperatura ven‐
gono indicate immediatamente, men‐
tre gli aumenti di temperatura con un
certo ritardo.
L'illustrazione mostra un esempio.
Se la temperatura esterna scende
fino a 3 °C, il Driver Information Cen‐
tre visualizza un messaggio di avver‐
timento.
9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di al‐
cuni gradi superiore a 0 °C.
Orologio
Il Visualizzatore Info visualizza ladata e l'ora.
Visualizzatore Info 3 123.

98Strumenti e comandiVisualizzatore grafico info
Premere MENU per aprire il rispettivo
menù audio.
Selezionare Ora e data.
Impostazione dell'ora
Selezionare Imposta ora per entrare
nel relativo sottomenù.
Selezionare Imp autom nella parte
bassa dello schermo. Attivare RDS -
Attivo o Disattivato (manuale) .
Se si seleziona Disattivato
(manuale) , regolare le ore e i minuti.
Selezionare ripetutamente 12-24h in
fondo allo schermo per selezionare
una modalità.
Se si seleziona la modalità 12 ore,
viene visualizzata una terza colonna
per la selezione di AM e PM. Selezio‐ nare l'opzione desiderata.
Impostare la data
Selezionare Imposta data per entrare
nel relativo sottomenù.
Selezionare Imp autom nella parte
bassa dello schermo. Attivare RDS -
Attivo o Disattivato (manuale) .
Se si seleziona Disattivato
(manuale) , regolare le impostazioni
della data.
7'' Visualizzatore a Colori Info
Premere ; e quindi selezionare
Impostazioni .
Selezionare Data e ora per visualiz‐
zare il relativo sottomenu.Imposta formato ora
Per selezionare il formato desiderato
per l'ora, toccare i pulsanti a schermo
12 h o 24 h .
Imposta formato data
Per selezionare il formato di data de‐
siderato, selezionare Imposta
formato data e scegliere tra le opzioni
disponibili nel sottomenù.
Imposta Automatico
Per scegliere l'impostazione automa‐
tica o manuale di ora e data, selezio‐
nare Imposta Automatico .
Perché ora e data vengano impostate automaticamente, selezionare
Acceso - RDS .
Perché ora e data vengano impostate manualmente, selezionare Spento -
Manuale . Se Imposta Automatico
viene impostato su Spento -
Manuale , le voci del sottomenù
Imposta ora e Imposta data possono
essere selezionate.
Imposta ora e data
Per regolare le impostazioni di ora e
data, selezionare Imposta ora o
Imposta data .
